低压配电柜的选型 如何选择配电柜
高压低压配电柜的选型要点
高压低压配电柜的选型要点在电力系统中，高压低压配电柜是连接电源与用电设备之间的重要设备，负责将高压电流变压为低压电流，并实现对电能的分配与控制。
因此，在选型高压低压配电柜时，需要考虑以下几个要点。
一、电流负荷需求在选型高压低压配电柜之前，首先需要对电流负荷进行准确的测算。
电流负荷需求是根据用电设备的功率、数量和使用情况进行计算的。
对于大型工业企业来说，其电流负荷通常较大，因此需要选择额定电流较大的高压低压配电柜，以确保电力供应的稳定性和可靠性。
二、功能和性能要求根据不同的用电需求和实际情况，高压低压配电柜的功能和性能也会有所不同。
一般而言，高压低压配电柜应具备过载保护、短路保护、漏电保护等功能，并且具备较高的开关能力和耐受能力。
此外，还应考虑高压低压配电柜是否具备自动化控制功能以及通信功能，以满足现代化电力管理的需求。
三、设备质量和可靠性高压低压配电柜作为电力系统的核心设备之一，其质量和可靠性直接关系到整个电力系统的运行安全和稳定。
因此，在选型高压低压配电柜时，需要考虑供应商的信誉度和产品质量，选择有良好口碑和有效售后服务的厂家，以确保设备的质量和可靠性。
四、安全性能和防护等级高压低压配电柜作为电力设备，其安全性能至关重要。
选择具有良好的防护等级和可靠的绝缘性能的高压低压配电柜可以有效地防止电气事故的发生，并确保人身和设备的安全。
因此，在选型高压低压配电柜时，需要特别关注其安全性能和防护等级是否符合国家标准和行业规范。
五、维护和管理便利性高压低压配电柜作为长期使用的设备，其维护和管理便利性也是选型时需要考虑的因素之一。
选择具有良好维护性和管理便利性的高压低压配电柜可以降低运维成本，并提高设备的可用性。
因此，在选型时需注意选择设备结构简单、易于安装、检修和更换的高压低压配电柜。
综上所述，高压低压配电柜的选型要点主要包括电流负荷需求、功能和性能要求、设备质量和可靠性、安全性能和防护等级，以及维护和管理便利性。
低压配电柜选型_低压配电柜组成_低压配电柜安装规范
低压配电柜选型_低压配电柜组成—低压配电柜安装规范做迎：翼彳低压配电柜概要低压配电柜的额定电流是交流50Hz,额定电压380v的配电系统作为动力，照明及配电的电能转换及控制之用。
该产品具有分断能力强，动热稳定性好，电气方案引灵活，组合方便，系列性、实用性强，结构新颖等特点。
低压配电柜的主要技术参数用户在选购低压配电柜时，不仅要对配电柜的额定电压、额定电流、额定频率、柜体外形尺寸等技术参数了解，还应关注以下几方面参数：（1）主母线最大额定电流：主母线最大能够承载的电流的额定值。
（2）额定短时耐受电流：由生产厂家给出的，成套设备中某条电路在国家标准GB7251.1-20由规定的试验条件下能安全承载的短时耐受电流方均根值。
（3）峰值短时耐受电流：成套设备中某条电路在国家标准GB7251.1-2005中规定的试验条件下，生产厂家规定此电路能够圆满地承受的峰值电流。
（4）外壳防护等级：根据IEC60529-1989标准由成套设备提供的防止触及带电部件，以及外来固体的侵入和液体的进入的等级。
具体等级划分详见IEC60529标准。
（5）内部分隔方式：根据IEC60529-1989标准，为保护人身安全，将开关柜独立划分成几个隔室的不同方式。
（6）功能单元形式：根据国家标准GB7251.1-2005,元件在成套设备中的安装方式。
低压配电柜对主要元件的要求低压配电柜根据应用场合和功能的不同，其所包含的元件也会有所不同。
本文只对配电柜中几种常用的元件的技术要求做简单的介绍［2］。
（1）基本要求：使用的环境温度上限提供；外型尺寸小型化；安装尺寸模数化，安装方式多元化；功能模块化，组装积木化，以利于功能增减和缩短维修时间。
（2）对断路器的要求：首先，要具备高分断能力，低压配电柜的分断能力是以主母线的分断能力衡量装置的分断水平。
其次，要求能左右安装，进出线方向可互换；具有三段保护和接地保护功能，有不。

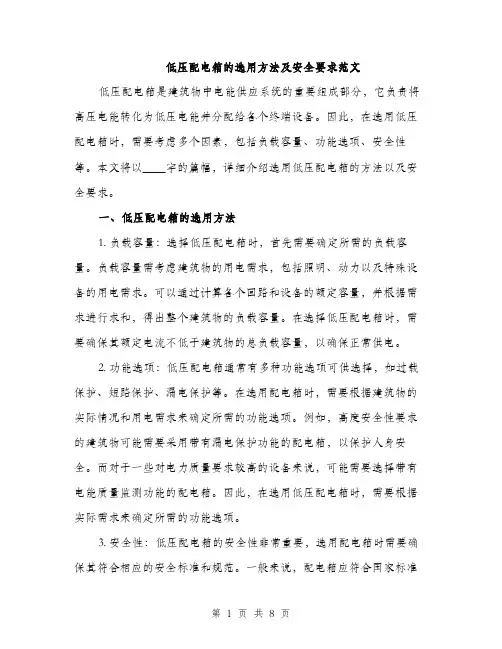

低压配电箱的选用方法及安全要求范文(2篇)
低压配电箱的选用方法及安全要求范文低压配电箱是建筑物中电能供应系统的重要组成部分，它负责将高压电能转化为低压电能并分配给各个终端设备。
因此，在选用低压配电箱时，需要考虑多个因素，包括负载容量、功能选项、安全性等。
本文将以____字的篇幅，详细介绍选用低压配电箱的方法以及安全要求。
一、低压配电箱的选用方法1. 负载容量：选择低压配电箱时，首先需要确定所需的负载容量。
负载容量需考虑建筑物的用电需求，包括照明、动力以及特殊设备的用电需求。
可以通过计算各个回路和设备的额定容量，并根据需求进行求和，得出整个建筑物的负载容量。
在选择低压配电箱时，需要确保其额定电流不低于建筑物的总负载容量，以确保正常供电。
2. 功能选项：低压配电箱通常有多种功能选项可供选择，如过载保护、短路保护、漏电保护等。
在选用配电箱时，需要根据建筑物的实际情况和用电需求来确定所需的功能选项。
例如，高度安全性要求的建筑物可能需要采用带有漏电保护功能的配电箱，以保护人身安全。
而对于一些对电力质量要求较高的设备来说，可能需要选择带有电能质量监测功能的配电箱。
因此，在选用低压配电箱时，需要根据实际需求来确定所需的功能选项。
3. 安全性：低压配电箱的安全性非常重要，选用配电箱时需要确保其符合相应的安全标准和规范。
一般来说，配电箱应符合国家标准和行业标准的要求，如GB7251.1-2013《低压成套开关设备和控制设备》以及GB14048.2-2016《低压成套开关设备和控制设备第2部分：配电箱》等。
在选用配电箱时，需要注意以下几个方面的安全要求：（1）外壳材料：配电箱的外壳应采用不燃材料制造，防火等级应不低于V0级，以保证在发生火灾时不产生有毒气体和烟雾。
（2）绝缘性能：配电箱的绝缘性能应符合相关标准的要求，以确保电器设备与外界环境之间有足够的绝缘距离，防止触电事故的发生。
（3）电动机保护：对于带有电动机的设备，配电箱应具备过载保护和短路保护功能，以避免电动机受到过大的负载或短路电流而损坏。

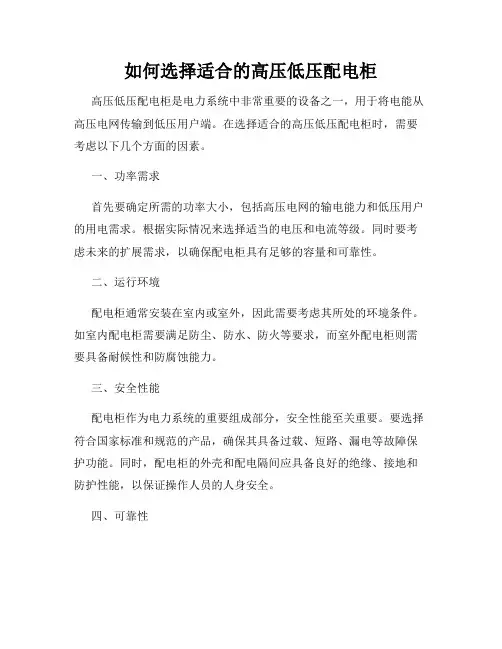

如何选择适合的高压低压配电柜
如何选择适合的高压低压配电柜高压低压配电柜是电力系统中非常重要的设备之一，用于将电能从高压电网传输到低压用户端。
在选择适合的高压低压配电柜时，需要考虑以下几个方面的因素。
一、功率需求首先要确定所需的功率大小，包括高压电网的输电能力和低压用户的用电需求。
根据实际情况来选择适当的电压和电流等级。
同时要考虑未来的扩展需求，以确保配电柜具有足够的容量和可靠性。
二、运行环境配电柜通常安装在室内或室外，因此需要考虑其所处的环境条件。
如室内配电柜需要满足防尘、防水、防火等要求，而室外配电柜则需要具备耐候性和防腐蚀能力。
三、安全性能配电柜作为电力系统的重要组成部分，安全性能至关重要。
要选择符合国家标准和规范的产品，确保其具备过载、短路、漏电等故障保护功能。
同时，配电柜的外壳和配电隔间应具备良好的绝缘、接地和防护性能，以保证操作人员的人身安全。
四、可靠性可靠性是评判配电柜性能的重要指标之一。
要选择具备可靠的电器元件和控制系统，如可靠的断路器、接触器、继电器等。
此外，还要考虑供应商的信誉和售后服务，以确保配电柜的长期可靠运行。
五、节能性如今，节能环保是一个重要的考虑因素。
选择具备节能功能的高压低压配电柜可以有效降低能耗，减少电力系统的运行成本。
比如采用可调节的运行方式、智能控制系统等。
六、维护便捷性配电柜在运行过程中需要进行定期的检修和维护，因此选择结构合理、维护便捷的配电柜非常重要。
要确保易于拆卸和更换电器元件，方便操作和维修。
综上所述，选择适合的高压低压配电柜需要考虑功率需求、运行环境、安全性能、可靠性、节能性和维护便捷性等因素。
只有综合考虑这些因素，以及根据实际需求进行合理选择，才能确保高压低压配电柜在电力系统中的正常运行和安全可靠性。
高压低压配电柜的选型与设计原则
高压低压配电柜的选型与设计原则高压低压配电柜作为电力系统中的重要组成部分，承担着电能输送、分配、控制和保护的重要功能。
合理选型与设计可以保障电力系统的安全稳定运行。
本文将重点就高压低压配电柜的选型与设计原则进行探讨。
一、选型原则1. 电压等级匹配原则在进行高压低压配电柜的选型时，首先要根据电力系统的实际需求确定所需的电压等级。
在保证安全稳定运行的前提下，应尽量减小电能的传输损耗，降低系统的运行成本。
2. 额定电流适应原则对于高压低压配电柜的选型，还需考虑到负荷的大小。
根据负荷的需求，选择适合的额定电流，以确保电气设备的正常运行。
同时，还需考虑到电能负荷的变化范围，预留一定的容量，以便应对负荷峰值时的运行需求。
3. 功能匹配原则高压低压配电柜的选型还要根据系统的功能需求来确定。
根据电力系统的结构和组织形式，选择相应的配电柜类型，包括总配电柜、分支配电柜、电力仪表柜等。
同时，根据具体功能需求，还需考虑到柜体的结构和尺寸，以满足设备的布置要求。
4. 生产厂家信誉原则在选型过程中，要选择有一定声誉和信誉的生产厂家。
只有优秀的生产厂家，才能提供可靠的高压低压配电柜，保证其质量和性能达到设计要求，长期稳定运行。
二、设计原则1. 合理布局设计高压低压配电柜的设计应考虑合理的布局，以满足设备的安装和维修要求。
应按从上至下、从进线至出线的顺序合理布置设备，避免干扰和交叉影响。
同时，还需考虑通风散热和防火措施，确保设备的安全可靠运行。
2. 可靠接地设计高压低压配电柜的设计还需考虑到接地系统。
合理设计接地系统，能够有效地分散和消除电力系统中的漏电流和雷击流，提高系统的安全性能。
应根据实际需求选择合适的接地方式，并严格按照相关标准和规范进行设计和施工。
3. 安全保护设计在高压低压配电柜的设计中，安全保护是至关重要的。
应充分考虑到电气设备的安全性能，包括过电压保护、过载保护、短路保护等。
在设计过程中，还需合理选择并配置保护设备，以及完善的监测和报警系统，确保及时发现和处理故障。
高压低压配电柜的电力设备选型与配置要点
高压低压配电柜的电力设备选型与配置要点在电力系统中，高压低压配电柜是起到分配电力、保护设备和管理电路的重要设备。
为了确保配电系统的安全稳定运行，正确选型和配置电力设备是至关重要的。
本文将详细介绍高压低压配电柜电力设备选型与配置的要点。
1. 高压设备选型与配置要点1.1 额定电压和电流：根据实际需求确定配电柜的额定电压和电流，确保其与系统的电压等级相匹配。
1.2 主开关选择：根据系统的负荷情况，选择适合的主开关，具有良好的断路能力和过载保护功能。
1.3 熔断器选择：考虑负荷特性和短路电流，选用适当的熔断器，确保系统的过载和短路保护。
1.4 绝缘和防护等级：根据场所环境和安全要求，选用符合国家标准的高压设备，确保其绝缘和防护等级能满足要求。
2. 低压设备选型与配置要点2.1 电气元件选择：在低压配电柜中，选择合适的电气元件，如断路器、熔断器、接触器等，以确保正常的电路分配和电器设备保护。
2.2 配电开关选择：根据负荷特性和安全要求，选择适合的配电开关，如空气开关、塑壳断路器等，确保其可靠性和稳定性。
2.3 动力电容器选择：若需配置动力因数补偿装置，选择合适的动力电容器，以提高功率因数，减少无效功率损耗。
2.4 保护装置配置：配置过载保护、短路保护等保护装置，确保低压配电系统的安全可靠运行。
3. 设备配置要点3.1 空间布局：合理安排设备空间布局，确保设备之间的相互隔离和热量分散，减少火灾和事故的发生。
3.2 接地系统：配置可靠的接地系统，确保设备的安全运行和人身安全。
3.3 冷却系统：对于需要散热的设备，配置适当的冷却系统，如风扇、散热器等，确保设备在正常工作温度范围内运行。
3.4 联动控制：根据实际需要，在高压低压设备之间配置合适的联动控制装置，实现设备的协调运行与保护。
3.5 后备供电：考虑到电力中断或故障的情况，配置适当的后备供电装置，如UPS电源、发电机组等，确保供电的连续和可靠。
综上所述，高压低压配电柜的电力设备选型与配置要点包括高压设备选型与配置、低压设备选型与配置，以及设备配置要点。
低压配电箱的选用方法及安全要求范本
低压配电箱的选用方法及安全要求范本低压配电箱是一种重要的电力设备，在电气系统中起到分配、保护电源的作用。
它是电能分配到各个终端设备之前的一个关键环节，因此选用合适的低压配电箱并严格遵守安全要求是至关重要的。
本文将介绍选用低压配电箱的方法以及相关的安全要求范本。
一、选用低压配电箱的方法1.考虑负载容量：首先需要根据电气系统的负载情况来确定低压配电箱的容量。
要考虑系统的总负载功率及未来的扩展计划，确保低压配电箱有足够的容量来满足负载需求。
2.选择适合的断路器：低压配电箱通常由断路器组成，用来保护电路免受过载和短路的影响。
在选用断路器时，需要考虑负载电流、故障电流和断路器的额定电流等参数，确保断路器能够正常工作并提供足够的保护。
3.考虑环境条件：根据低压配电箱所处的环境条件来选择合适的外壳材料和防护等级。
如果低压配电箱暴露在潮湿、腐蚀或易燃环境中，应选择具有相应防护等级的配电箱，以确保其安全运行。
4.选择可靠的制造商：在选用低压配电箱时，应选择知名的、有资质的制造商，以确保产品的质量和性能。
可进行相关的市场调查和产品评估，选择符合要求且经过认证的产品。
5.遵循国家标准和规范：在选用低压配电箱时，应遵循国家相关的标准和规范，如《低压成套开关设备和控制设备》等，以确保选用的配电箱符合安全要求并具有可靠性。
二、安全要求范本在进行低压配电箱的选用和使用过程中，应严格遵守以下安全要求：1.符合安全电压等级：低压配电箱的额定电压应符合现行的国家标准和规定，以确保其在正常运行时不会对人身安全造成威胁。
2.正常工作环境：低压配电箱应设置在干燥、通风、无腐蚀性气体和可靠接地的场所，远离易燃、易爆等有害物质，以确保其正常工作和防止安全事故的发生。
3.电气接地：低压配电箱应进行可靠的电气接地，以确保系统的接地电阻符合国家标准，减少电气设备的漏电风险。
4.适当的绝缘保护：低压配电箱的内部应有适当的绝缘保护措施，以防止短路和漏电，同时减少触电事故的发生。
高压低压配电柜的开关柜的选择与安装指南
高压低压配电柜的开关柜的选择与安装指南高压低压配电柜是电力系统中非常重要的组成部分，其承担着电能分配和保护的关键任务。
正确选择和安装开关柜对于电力系统的稳定运行至关重要。
本指南将介绍高压低压配电柜开关柜的选择与安装要点，以帮助读者在实践中作出明智的决策。
一、选择开关柜的类型在选择高压低压配电柜的开关柜时，需根据具体需求和应用场景来决定合适的类型。
以下是几种常见的开关柜类型：1. 低压断路器开关柜低压断路器开关柜适用于低电压系统，具有过载和短路保护功能。
在选择时，需要考虑负荷电流、操作环境和应急情况等因素。
2. 隔离开关柜隔离开关柜主要用于高压电力系统的分割和隔离，以确保维修和检修时的安全。
因此，在选择隔离开关柜时，需要关注其分断能力和绝缘性能。
3. 负荷开关柜负荷开关柜用于低压系统的电能分配和控制，通常由多个断路器和接触器组成。
在选择时，需考虑系统负荷特性、灵活性和可靠性等因素。
二、开关柜的参数和性能要求在进行开关柜的选择时，还需要考虑以下参数和性能要求：1. 额定电压和电流根据实际需求和系统电压等级，选择开关柜的额定电压和电流。
需确保开关柜能够承受和分配正常工作条件下的电能。
2. 短路承受能力开关柜在发生短路时，必须具备足够的承受能力，以确保电力系统的安全运行。
因此，在选择开关柜时，需关注其短路电流能力和断路器的特性。
3. 绝缘性能对于高压低压配电柜来说，良好的绝缘性能是非常重要的。
在选择开关柜时，需关注其材料和设计是否满足相关绝缘要求，以确保系统的安全可靠性。
4. 运行环境要求根据开关柜的实际安装环境，考虑防尘、防水、防腐蚀等性能要求。
这些要求将直接影响开关柜的使用寿命和可靠性。
三、开关柜的安装指南正确的安装对于开关柜的性能和可靠性至关重要。
遵循以下指南可确保开关柜的顺利安装：1. 安全第一在安装过程中，必须严格遵守相关安全规定，包括佩戴个人防护装备、断电处理等。
确保施工人员的安全是至关重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[作者:陈继红] [日期:2012 02 05]
低压配电柜的选型如何选择配电柜
目前在国内供配电系统中低压配电柜的型号有很多种, 它们的柜体结构﹑技术参数都有所不同。
在下列因素的影响下, 设计好的图纸经常需要修改, 甚至是重新设计, 这样不但影响了供配电系统的施工计划, 还给配电柜厂家按时保质完成配电柜的生产带来了一定的困扰。
影响已设计好的图纸变更的因素有如下几点:
1.配电柜厂家向用户推荐自己生产的也许并不适合用户的产品。
2. 设计院对某些新推出的柜型并不太了解只是根据用户要求进行设计。
3.用户对自己的需求并不十分了解, 选择柜型时不能根据自己所需进行选择。
为解决上述问题, 满足用户所需较准确选择配电柜具体型号, 下面针对国内供配电系统中常用的低压配电柜的特点进行分析。
目前在国内供配电系统中所常用的低压配电柜大致可分为两种,一种是国际电气有限公司所研制开发带有其品牌的低压配电柜( 以下简称为进口低压配电柜) , 此类产品只能由国际电气有限公司本身或授权国内知名配电柜生产厂家生产及销售, 其代表有法国施耐德电气有限公司的Prisma P、BLOKSET、OKKEN 低压配电柜、德国西门子股份公司的Sivcon 低压配电柜、德国金钟- 穆勒德Modan6000 低压配电柜、瑞士ABB 电器有限公司的MNS3 低压配电柜等; 另一种是国内配电柜生产厂家自主研制或仿制并通过3C 认证申请型号证书的低压配电柜( 以下简称为国产低压配电柜) , 此类产品中的代表有GGD 型交流低压配电柜、GCK 低压抽出式开关柜、GCS 低压抽出式开关柜、MNS低压抽出式开关柜、GCL 低压抽出式开关柜等。
进口低压配电柜的主要特点是无论是国际电气有限公司本身还是其授权厂家所生产的配电柜具体结构都能保持一致, 配电柜中所安装的主要电器元件都与国际电气有限公司的品牌保持一致, 在配电柜的明显位置上有进口品牌的标志。
下面对上述进口配电柜的柜体结构﹑技术参数进行列表分析。
国产低压配电柜的主要特点是国内厂家所生产的同类型配电柜的具体型号不一致, 配电柜的具体结构也有所区别, 配电柜内所安装的主要电器元件可为进口知名品牌也可为国产品牌。
下面对上述国产配电柜的柜体结构﹑技术参数进行列表分析。
在列表中所列出的技术参数是在配电柜选型中常用到的, 也是用户经常要求的。
下面对列表中的技术参数进行说明。
1.主母线最大额定电流: 主母线最大能够承载的电流的额定值。
2.额定短时耐受电流: 由生产厂家给出的, 成套设备中某条电路在国家标准GB7251.1- 2005 中8.2.3 规定的试验条件下能安全承载的短时耐受电流方均根值。
3. 峰值短时耐受电流: 成套设备中某条电路在国家标准GB7251.1- 2005 中8.2.3 规定的试验条件下, 生产厂家规定此电路能够圆满地承受的峰值电流。
4.外壳防护等级: 根据IEC60529- 1989 标准由成套设备提供的防止触及带电部件, 以及外来固体的侵入和液体的进入的等级。
具体等级划分详见IEC60529 标准。
5.内部分隔方式: 根据IEC60529- 1989 标准, 为保护人身安全, 将开关柜独立划分成几个隔室的不同方式。
6.功能单元形式: 根据国家标准GB7251.1- 2005,元件在成套设备中的安装方式。
从两个列表可以看出, 不同型号的配电柜之间的技术参数都有很大不同, 而进口配电柜的技术参数基本都优于国产配电柜, 但并不能认为进口配电柜就一定比国产配电柜好。
下面根据我的工作经验,谈以下几点: 1.进口配电柜是在国外研制开发的, 一般都是针对全球供配电市场销售。
由于每个国家对供配电系统的要求以及习惯都不太一样, 所以进口配电柜并不一定完全适用在国内市场。
2.进口配电柜所采用的主要电器元件均为进口品牌产品, 有的柜体或一些柜体辅件必须国外进口, 这样造成进口配电柜的价格一般都比国产配电柜高出很多。
3.进口配电柜的技术参数虽然很高, 但大多数情况只运用了一部分, 甚至于根本没法运用。
例如进口配电柜一台柜能安装的回路数比国产配电柜的都多, 但那是在降低了回路容量的前提下才能达到, 在大多数情况下是满足不了用户需要。
4.国产配电柜的技术参数虽然比进口配电柜的低, 但在国内大多数供配电系统中已经能够满足用户需要。
5.在配电柜的质量上, 只要厂家严格按照3C 的要求进行生产﹑检验, 国内的配电柜的质量并不一定比进口配电柜的质量差。
综上所述, 在选择配电柜的型号时, 应做到如下几点:
1.了解用户所需, 根据实际情况选择最适合用户的柜型。
2.尽量采用国内知名厂家的国产柜型, 不能盲目选择技术参数比较高的进口配电柜, 这样易造成资源浪费。
3. 由于进口配电柜中所采用的主要元器件的品牌与柜体是一致的。
所以选择进口配电柜时, 应注意主要元器件的参数, 它必须能满足用户需要。
