配电房高低压配电柜的选择
开闭所、配电房、变电所、变压站的区别要点
变电所、配电房、开关站、开闭所的概念区别输入电压等级在35KV 及以上，供出电压为10KV （或者6kv ）的，有主变压器，有电压改变的叫变电所；变电所一般只有两种电压的转变，规模较小。
比变电所大的叫变电站，往往有多种电压等级的转变。
如一个变电站常有10KV 、40.5KV 、110KV 、220KV 等电压等级的线路，是输电线路的中枢。
10kv 及以下电压等级的变电单位，叫配电房。
电压不变，没有变压器，只有同一电压等级输入输出的，10kv 电压等级的，就是开闭所，35kv 及以上电压等级的，叫开关站。
输入电压等级在35KV 及以上，供出电压为10KV （或者6kv ）的，有主变压器，有电压改变的叫变电所；10kv 及以下电压等级输入的，叫配电房。
电压不变，没有变压器，只有同一电压等级输入输出的，10kv 电压等级的，就是开闭所。
35kv 及以上电压等级的，叫开关站。
变电所含有变压器，开闭所只有开关柜，包括高压负荷开关、高压断路器。
配电房是高、低压成套装置集中控制，接受和分配电能的场所。
配电房内设备主要有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等。
主要由空气开关、计量、指导仪表、保护装置、电力电容器、接触器等组成。
DLT599-1996城市中低压配电网改造技术导则7.5 住宅小区的建筑规划面积累计10000～20000m2应建一座配电站，大型住宅小区应建设开闭所向若干个配电站供电。
所以主要看这个设施如果是10KV 进10KV 出，就是开闭所，如果10KV 进380v 以下低压出，就是配电房。
开闭站：建在城市主要道路的路口附近、附和中心区和两座高压变电站之间，汇集若干条变电站10KV 出线作为电源，以相同电压等级向用户供电的开关设备的集合，并且具有出线保护。
主要起转输作用。
也叫开关站。
配电室：指10kV 及以下电压等级设备的设施，分为高压配电室和低压配电室。
高压配电室一般指6kV －10kV 高压开关室；低压配电室一般指10kV 或35kV 站用变出线的400V 配电室。
建筑电气工程安装(高低压柜)
接前页
低压配电柜也可称为配电屏: 适用于发电厂、石油化工、冶金、建筑等各行 各业，作为输电、配电及电能转换之用。各类产 品应符合IEC439-1，GB7251.1-1997《低压成套开 关设备》的标准
• 低压配电柜：是按电气接线要求将开关设备、测 量仪表、保护电器和辅助设备组装在封闭或半封 闭金属柜中或屏幅上，构成低压配电装置。正常 运行时可借助手动或自动开关接通或分断电路。 故障或不正常运行时借助保护电器切断电路或报 警。借测量仪表可显示运行中的各种参数，还可 对某些电气参数进行调整，对偏离正常工作状态 进行提示或发出信号。
四、设备选择及一般要求 1、变配电设备应符合国家或行业标准，应优先选用技术先进、经济适用 和节能的成套设备和定型产品，不得采用已淘汰系列。运行维护方便， 同时要考虑配电设备的环境条件和电气要求„：（参见施工图集） 2、变压器台数应根据用电负荷特点和经济运行条件进行选择；当有大量 一级或二级负荷时，季节性负荷变化较大时或集中负荷较大时，应考 虑装置两台及两台以上。 3、对距离变配电较远并负荷较大时，应考虑设置环网柜配电。 4、10kv变配电系统的高压熔断器的额定电流选择：可按变压器额定容量 的1/10的数值确定。这里知道就行了 5、高低压一次设备的选择须满足一次电路正常条件下和短路条件下工作 的要求，同时安全可靠。二次装置应根据保护、控制、测量等等进行 选择 6、高压开关柜宜优先选用下进线，低压开关柜选用应根据实际需求来确 定 7、变配电系统主进线开关处，宜装设三相过流及速断保护 8、建筑内的变配电系统的高低压开关柜宜选用成套的配电装置，对于选 用柜体结构应根据实际来确定是开启式还是封闭式
接前页
三、变配电实施的一般程序：
1、建筑用电负荷的申请：准备相应的各类文件和政府各部门审批的建筑 许可文件，去供电局申请建筑用电。 2、高低压配电系统图纸须经供电设计部门审核、深化后的工程图纸方能 作为变配电设备安装的依据。同时作为变配电工程的招投标依据
小区配电房设备配置标准

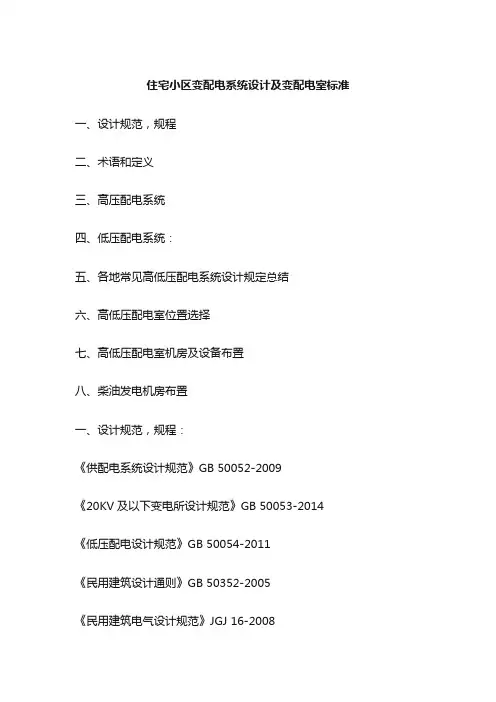

住宅小区变配电系统设计及变配电室标准一、设计规范，规程二、术语和定义三、高压配电系统四、低压配电系统：五、各地常见高低压配电系统设计规定总结六、高低压配电室位置选择七、高低压配电室机房及设备布置八、柴油发电机房布置一、设计规范，规程：《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2014 《低压配电设计规范》GB 50054-2011《民用建筑设计通则》GB 50352-2005《民用建筑电气设计规范》JGJ 16-2008中国南方电网城市配电网技术导则中国南方电网10KV及以下业扩受电工程技术导则深圳供电局城市中低压配电网规划设计及用户供电技术导则深圳供电局业扩工作管理规定二、术语和定义：1、变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。
2、配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。
3、开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。
中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。
开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，进线不设保护，<1600kVA出线采用熔断器，一般不选用断路器。
进线和环出单元使用单体式负荷开关柜，出线采用3-4气箱共箱式或单体式负荷开关柜；开闭所一般由供电部分负责设计、使用。
4、公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。
在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。
5、专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。
1.配电房及柴发房净高要求
配电房净高要求：A:下进下出（电缆沟进出线）（1）电缆沟抬上来的情况：0.8（电缆沟高度，根据项目情况定，0.8只是一般情况）+0.1（槽钢高度）+2.2（柜子高度）+0.6~0.8（柜顶离梁底的高度下限及上限）=3.7~3.9（2）电缆沟降下去的情况（条件限制采用这种情况，一般与房间外设置0.3米高差，配电房作0.5米降板，电缆沟暂按0.8米考虑）：0.3（配电房与室外高差）+0.1（槽钢高度）+2.2（柜子高度）+0.6~0.8（柜顶离梁底的高度下限及上限）=3.2~3.4 注：做电缆沟时需考虑电缆沟排水，结构地梁高度。
B:上进上出（柜顶进出线）（1）0.3（配电房与室外高差）+0.1（槽钢高度）+2.2（柜子高度）+1.0（考虑母线，桥架等因数，柜顶离梁底1.0米）=3.6注：此净高为规范要求值，因配电房的特殊性，需征求当地供电部门的意见方可实施；根据经验供电部门要求净高一般为3.9米。
开闭所净高要求：A:下进下出（电缆沟进出线）（1）电缆沟抬上来的情况：1.0（电缆沟高度，根据项目情况定）+0.1（槽钢高度）+2.2（柜子高度）+0.6~0.8（柜顶离梁底的高度下限及上限）=3.9~4.1（供电局要求一般在4.2~4.5米）（2）电缆沟降下去的情况（条件限制采用这种情况，一般与房间外设置0.3米高差，配电房作0.7米降板，电缆沟按1.0米考虑）：0.3（配电房与室外高差）+0.1（槽钢高度）+2.2（柜子高度）+0.6~0.8（柜顶离梁底的高度下限及上限）=3.2~3.4（供电局要求一般在3.5米）注：做电缆沟时需考虑电缆沟排水，结构地梁高度。
B:上进上出（柜顶进出线）（1）0.3（配电房与室外高差）+0.1（槽钢高度）+2.2（柜子高度）+1.0（考虑母线，桥架等因数，柜顶离梁底1.0米）=3.6注：此净高为规范要求值，因配电房的特殊性，需征求当地供电部门的意见方可实施；根据经验供电部门要求净高一般为4.2~4.5米。
优化配电房高低压配电柜的必要性和方法

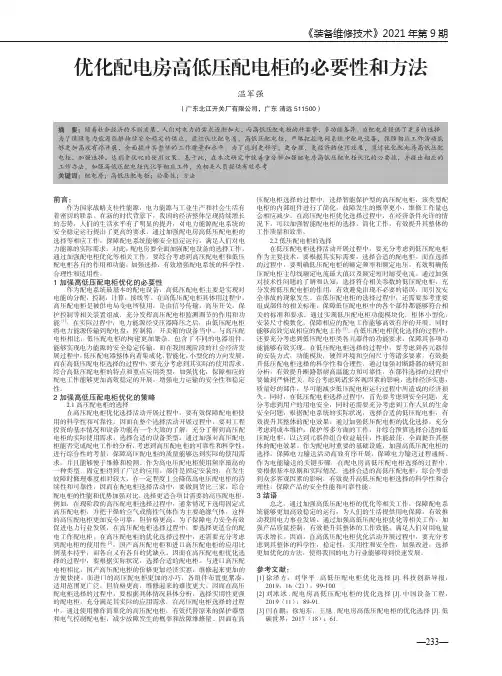

《装备维修技术》2021年第9期优化配电房高低压配电柜的必要性和方法温军强（广东北江开关厂有限公司，广东 清远 511500）摘 要：随着社会经济的不断发展，人们对电力的需求逐渐加大，而高低压配电柜的种类繁，多功能各异，为配电房提供了更多的选择。
为了保障电力能源能够持续安全稳定的供应，通过优化配电房，高低压配电柜，严格把控电网系统中配电设备，保障相应工作活动能够更加高效有序开展，全面提升其整体的工作质量和水平。
为了达到更科学，更合理，更经济的使用效果，通过优化配电房高低压配电柜，加强选择，达到更优化的使用效果。
基于此，在本次研究中就着重分析加强配电房高低压配电柜优化的必要性，并提出相应的工作办法，加强高低压配电柜优化等相应工作，为相关人员提供有效参考。
关键词：配电房；高低压配电柜；必要性；方法前言：作为国家战略支柱性能源，电力能源与工业生产和社会生活有着密切的联系。
在新的时代背景下，我国的经济整体呈现持续增长的态势，人们的生活水平有了明显的提升，对电力能源配电系统的安全稳定运行提出了更高的要求。
通过加强配电房高低压配电柜的选择等相应工作，保障配电系统能够安全稳定运行，满足人们对电力能源的实际需求。
对此，配电房要全面加强配电设备的选择工作，通过加强配电柜优化等相关工作，要综合考虑到高压配电柜和低压配电柜各自的作用和功能，加强选择，有效增强配电系统的科学性，合理性和适用性。
1 加强高低压配电柜优化的必要性作为配电系统最基本的配电设备，高低压配电柜主要是实现对电能的分配，控制，计算，接线等。
在高低压配电柜具体用过程中，高压配电柜是被供电局变电所使用，是由信号传输，高压开关，保护控制等相关装置组成，充分发挥高压配电柜监测调节的作用和功能[1]。
在实际过程中，电力能源经变压器降压之后，由低压配电柜将电力能源传输到配电盘，控制箱，开关箱的设备当中。
与高压配电柜相比，低压配电柜的构建更加繁杂，包含了不同的电器组件，能够实现电力能源的安全稳定传输。
电气专业施工图设计要点
电气专业施工图设计要点强电专业一、低压配电房及供电系统1、低压配电柜选用GCK型抽屉柜。
2、在设计配电房布置时，应尽量使变压器至低压柜的密集型母线最短及减少母线之间交叉。
3、低压柜的框架开关型号应比整定值大一级（供电局要求，以免招标后修改）。
4、配电房的布置、设备选型应周全考虑，配电房室内地面标高应比配电房外高（具体数值，按规范执行），从防水及防鼠方面考虑，配电房应考虑设门槛。
5、配电柜使用的断路器，建议采用失压延时跳闸的断路器，以避免雷电等引起的误动6、设计单位应对设备系统方案进行详细对比后，由甲乙双方协商确定最终方案。
如供电系统的接线方式及运行方式（应考虑到今后物业管理的运行费用）。
7、在选择配电房位置时，除按规范规定应考虑的各种因素外，还应考虑：当项目用地有明确的“居住”及“公共”等不同性质的用地时，在项目设计中应避免将居住建筑的设备用房，布置在“非居住用地上”。
8、为尽量减少低压柜的数量，请在低压供、配电系统设计时，尽量避免全部采用放射式供电的方式，应与其它供电方式综合考虑。
9、塑壳开关、框架开关、微型断路器的型号及品牌的选择，甲方将根据各项目阶段的市场情况及万科总部的招标情况进行确定。
请设计单位在设计阶段与甲方联系确定。
二、发电机房1、对给排水专业的要求（1）柴油发电机组产生的废气必须经过净化处理后方可排出，给排水专业在发电机房适当位置预留一定压力的给水接口。
（2）机房内设计废水排水明沟，柴油发电机的净化处理后的废水经排水明沟引出,明沟进出发电机房处须有防鼠措施。
2、对电气专业的要求在发电机房内应设双电源切换箱（市电、发电机电源），保证发电机房风机双电源供电，手动、自动切换启动，并且能实现在消防控制中心远程操作，保证该处风机供电的连续性。
三、公共部分1、给电视放大器箱、网络交换箱、可视对讲箱预留电源，特别是多层，弱电箱集中的位置应预留2-3个电源插座。
2、电表箱、电话交接箱、煤气抄表模块箱及对讲过线盒都为暗装，有线电视放大器箱也应尽量暗装，宽带网络交换机箱为明装，弱电系统箱体宜安装在楼梯间的下部空间隐蔽处。
高、低压配电柜的安装调试与检修
高、低压配电柜的安装调试与检修关键字：配电柜安装检修· 高低压配电柜的概论1.1高压配电柜高压配电柜是由保护装置、开关、控制装置、调节装置、测量装置、信号传输和与这些构件相关的内部构件和支持元件等部分组成的，目前我国的高压配电柜经过了不断的发展，借鉴了很多国外的先进的技术，经过大胆的改革，研制出来了很多新型的产品，比如GN型的箱式固定柜，KGN型铠装固定柜，HXGN型的环网柜等等。
1.2低压配电柜最近几年我国的市场上所使用的低压配电柜主要可以分为两大类，第一类是我国进行自主研发的一些产品，比如GGD型的交流低压配电柜和GCS的低压抽出式开关柜。
第二类是一些国外的公司所研发的产品设备，比如瑞士生产MNS3的低压配电柜、西门子生产的Sivcon的低压配电柜以及法国的施耐德电器生产的Prismap的低压配电柜。
· 高低压配电柜的安装调试高低压配电柜的安装要仔细的检查电柜体的配置仪表、机构和仪器。
对于设计的图纸和相关的资料和要求要认真检查，如果选择了低压配置的装置，不仅要满足所在的网络的频率、标称电压、所在的回路的计算电流。
还应该在满足了短路条件下的动稳定和热稳定，对于能够断开短路的电流的保护电器，还能够满足短路的情况下的通断能力。
对于高低压配电柜向同一个配电室的两段母线，如果其中的一段母线有一级的负荷时候，母线的分断处不能有防火隔断措施，其次，对于成排的配电柜的长度如果超过六米，柜后面的通道本来有两个能通向其他房间或者本室的出口，并且要布置在通道的两侧，如果两个出口之间的距离能够超过15米的时候，还要增加出口数量，对于成排布置的低压配电柜，在柜前和柜后的通道的宽度要符合标准的数值。
再次，配电装置的设备的搬运和操作尽量方便，那么屋内的配电装置的裸露带电的部分的上面不能够有动力线路的跨越。
对于低压配电柜的通道上方的裸带电体距离地面的高度，柜前的通道内为2.5米，护网的最低高度为2.2米，遮护之后的高度不能低于1.9米。
10kV高低压配电房都有哪些电力设备
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电房高低压配电柜的选择
摘要：配电房是整个电站的核心，负责电力能源的输入和输出。
配电房的安全、稳定、正常运转是保证人们生活节奏及其舒适度的重要体现，为了实现这一点必须做到对配电房各个设备的优质选择，高低压配电柜的选择则是整个配电系统中的核心环节，只有做到优质选择才能发挥配电房功能。
本文通过介绍型号不同高低压配电柜、比较高低压配电柜功能特点，对高低压配电柜选择进行探讨和分析。
关键词：配电房；高压配电柜；低压配电柜；优化选择
引言
随着时代的进步，科学的发展，电力早已成为人们所依赖的一种重要的能源形式。
为了保证人们的日常用电，必须努力提高供电的安全性、可靠性及稳定性，只有这样，才能不断的提高电能的质量，从而也提高人们的生活水平。
为了做到这一点，必须对配电系统中的各个配电设备进行慎重的选择，重视其科学性、合理性，最重要的是对配电房中的高低压电柜的进行优化选择，下面，本文就从高低压配电的概述出发，对配电房中的高压电柜的优化选择进行了详细的阐述。
一、对配电房高低压配电柜进行优化选择的主要方法
1、保证并提高高低压配电柜运行的可靠性
在选择高压配电柜时，首先应对其设备的基本情况以及工程的投资情况进行了解，再仔细分析其供电方面是否具有较高的可靠性，再综合全面的进行选择。
供电可靠性主要是指，从手车柜中所抽出的组合部件能够安装在完全移出的小车上，并具有更换简单易操作以及维修方便且安全的优点。
但是选用手车柜对土建地坪具有较高的施工要求，为了方便小车能够顺利的进出开关柜，柜体内的轨道顶面应该与柜外的地面乎齐，并应综合考虑铺设绝缘橡胶垫，以降低其出入时的震动频率。
中置柜可以简单的形容为手车柜的改进型，主要是将其抽出的组合部件安装和替换到柜体中部的小车上，在移出时应该运用专业的运载设备。
固定柜可以说是最早运用的一种柜型，其柜体内部的元件都是固定安装的，因此，在元件发生故障时，修改难度较大，并需要停电的时间长，大大降低了供电的可靠性和连续性。
2、实际运行中的实用性
在我国目前的市场上，国产的高压配电柜与进口的高压配电柜所占的比例几乎是一半一半，从总体上来说，这两种高压配电柜都具有各自的优点和缺点，在对其进行选择时应根据实际情况而定。
首先，国产的高压配电柜普遍具有价格适中、可靠性能高以及售后维修工作方便等优点，但很多体积都比较大，需要占据较多的空间，若遇到配电房的空间有限，则最好不要选择国产的高压配电柜。
相对来说，进口的高压配电柜也具有较高的可靠性能，且体积较小，各组件元器的
布置也很紧凑，适应范围较广，但其价格也较高，并且不能保证售后维修方便快捷。
由此可见，这两种高压配电柜各有利弊，因此，在对其进行选择时，一定要根据实际情况，综合全面的进行考虑；高压配电柜简单化选择。
复杂的配置更容易产生问题，所以简单化是未来高压配电柜发展的方向。
因此新研发的综合智能保护器型是目前减少这些问题存在的最好柜型。
这种柜型构造较之前几款较为简单，它简化了柜内组建元器、保修率低、节约人力物力资源。
所以在投资充足情况下，新型智能、综合的高压配电柜是不错选择，不仅缩短工作时间，还能够将复杂事情简单化，追赶时代发展的步伐。
3、低压配电柜选择
（1）选择合适低压配电柜主要技术，明确详细技术参数
低压配电柜选择一般先掌握基本参数，如额定电压（额定绝缘电压交流660V，额定工作电压交流380V）、额定频率50Hz、额定电流（一般不超过4000A）以及对柜体尺寸所占面积了解。
最重要关注垂直母线和水平母线通过的额定电流数值上限，额定巅峰耐受电流和额定短时耐受电流范围、功能单元分段能力、外设外壳防护等级及电动机容量控制等等。
这些必须满足基本标准，否则会影响低压配电柜的稳定和安全性。
（2）掌握重要原件在低压配电柜中要求
从两个方面分析，一方面是满足一般要求。
柜体设计轻盈化、安装模板多种化、组装易学化、功能分类化、模数化的安装尺寸及温度环境的运行达到的上限。
另一方面是断路器应用。
断路器不仅仅具有各种联锁进行选择和逐级保护，如柜门间及开关与柜门间联锁、前级后备保护逐级联锁等；还具有各种功能，诸如记忆功能、进出线可以随意改变方向、较强高分段能力、三级保护功能、事故预警、报警功能等。
还要求各个相关附件和配置功能达到模块化。
4、高压配电柜选择
（1）高压配电柜可靠性选择
供电可靠性是指具有更换易学、操作简单、方便维修和安全的特点，能够完全实现随即从手车柜上抽取的组合部件安装在独立小车上。
手车柜使用加大了对施工的要求，需要对小车进行改良，针对柜体内改造，柜体内外应达到平衡，柜内轨道顶面与柜外地面是两个平行面，为小车进出开关柜提供方便；中置柜是手车柜的升级，其优势在于可以讲不需要独立的小车就可以将组合部件安装和替换在柜体中部车上，应用专业运载设备移出；固定柜是早期应用的柜型之一，内部构造固定，与先进的柜型相比停电时间较长、整修难度较大，对供电连续、可靠性满足度较低。
所以工程资金投入情况、供电设备可靠性分析及其它因素成为考虑重点。
（2）高压配电柜实用性选择
国产和进口的高压配电柜在市场上所占比例相同，而这两类高压配电柜优劣势的选择要根据具体需要的实际情况进行选择。
首先，根据配电房空间选择产品此存大小。
若是占地面积足够，选择国产设备提供合理价格、方便客服、可靠性能；若是占地面积比较狭窄，选择进口产品，设计紧凑、体积小巧、但价格较昂贵、售后服务存在诸多困扰。
特别强调的是，我国科技革命的革新与发展，设备的质量及可靠性可以得到保证。
所以，选择高压配电柜首要满足条件就是实用性，再根据具体需要实际情况进行选择。
（3）高压配电柜简单化选择
复杂的配置更容易产生问题，所以简单化是未来高压配电柜发展的方向。
因此新研发的综合智能保护器型是目前减少这些问题存在的最好柜型。
这种柜型构造较之前几款较为简单，它简化了柜内组建元器、保修率低、节约人力物力资源。
所以在投资充足情况下，新型智能、综合的高压配电柜是不错选择，不仅缩短工作时间，还能够将复杂事情简单化，追赶时代发展的步伐。
二、对电子设备供电电路的要求
如果关于电子设备的IEC文件中没有其他规定，以下要求则适用:
1、输入电压的变化
（1）由蓄电池供电的电压变化范围等于额定供电电压的士15%。
注:此范围不包括蓄电池充电要求的额外电压变化范围。
（2）直流电压的变化范围也即由交流电源整流而获得的变化范围(见第3)项)。
（3）交流电源的电压变化范围等于额定输人电压的士10%
（4）如果需要更宽的变化范围，则应服从制造商与用户之间的协议。
2、过电压
图1中对电源过电压作出了规定。
图中显示了在短时间范围内非周期性过电压相对于额定峰值的偏差。
成套设备的设计应保证在过电压低于曲线1的范围内设备能正常工作。
如果出现的过电压在曲线1和曲线2之间的范围内，可以用保护电器来中断运行以保护成套设备，使其在峰值电压升至2U；+1000V的情况下不出现任何损坏。
注1；瞬态持续时间小于1ms的过电压值正在考虑中。
注2；假定采用了适当的措施限制高于上述值的过电压。
3、波形(根据IEC60146-2)
给带有电子器件的成套设备供电的输人交流电压的谐波受下述限制：
（1）相对谐波分量不应超过1000，即相对基波分量≥99.5%。
（2）谐波分量不应大于图2给出的值；
注1:假设成套设备分组装置是隔开的，而且如果电源的内部阻抗是重要值的话，则建议在制造商与用户之间的协议中对电源内部阻抗作出规定。
注2:电子控制器件和监测器件的值相同。
（1）交流电源电压的最大周期瞬时值不大于上述基波峰值的20%。
图2系统标称电压最大允许的谐波分量
n—谐波分量次数
Un一n次谐波的方均根值
UN—系统标称电压的方均根值
4、电压和频率的短时变化
出现下述情况的短时变化时，设备的运转不应受到任何破坏:首先，在不超过0.5s的时间内，电压降不超过额定电压的15%。
其次，电源频率的偏差不得超过额定频率的士1%。
如需要更大偏差范围，则要服从制造商和用户的协议。
结束语
可靠、适用、安全和简化都是目前对高低压配电柜进行优化选择的基本原则，因此，在进行高低压配电柜的优化选择时，必须在此基础上选择经济、科学且合理的高低压配电柜，从实际情况出发，选择性能好且适合的设备，以提高其工作
效率，从而提高人们用电质量。
参考文献
[1]刘理.关于配电房高低压配电柜的优化选择[J].科技风，2011(19)：84-84.
[2]胡建.配电房高低压配电柜优化选择分析[J].城市建设理论研究（电子版），2012(13).
[3]李凤菊.江苏四达八月产销再破万台[J].农机市场，2009(10)：41-41.
[4]刘理.关于配电房高低压配电柜的优化选择[J].科技风.2011,36(19):323-325.。
