思科网络技术学院教程复习
思科网络学院教程——OSI数据链路层PPT课件
• 逻辑环拓扑 第27页/共63页
7.3 介质访问控制编址和对数据成帧
第28页/共63页
数据链路层协议 – 帧
• 由于协议的不同，帧结构以及帧头和帧尾中包含的字段会存在差异。
第29页/共63页
成帧 – 帧头的功能
• 帧头的作用
• 帧首字段告知网络中的其他设备一个帧将沿介质传输过来。 • 地址字段用于存储数据链路源地址和目的地址。 • 类型/长度字段是可选字段，某些协议用其说明即将传输的数据类型，也可能
HDLC
Frame Relay
Ethernet Frame
第34页/共63页
数据链路层协议 – 帧
• 针对 LAN 的以太网协议
第35页/共63页
数据链路层协议 – 帧
• 针对 WAN 的点对点协议
第36页/共63页
数据链路层协议 – 帧
• 针对 LAN 的无线协议
第37页/共63页
7.4 汇总归纳
学习目标
• 说明数据链路层协议在数据传输中的作用。 • 阐述数据链路层如何准备数据，以便通过网络介质传输。 • 描述不同类型的介质访问控制方法。 • 认识几种常见的逻辑网络拓扑，还可以说明逻辑拓扑确定网络介质访问控
制方法的方式。 • 解释将数据包封装成帧以方便介质访问的意图。 • 描述第 2 层帧结构并认识通用字段。 • 解释帧头和帧尾主要字段（包括编址、服务质量、协议类型以及帧校验序
• 通过网际网络实现的两台主机间的简单数据传输过程。
第49页/共63页
通过网际网络跟踪数据
• 通过网际网络实现的两台主机间的简单数据传输过程。
第50页/共63页
通过网际网络跟踪数据
• 通过网际网络实现的两台主机间的简单数据传输过程。
思科网络技术学院培训教程
带宽 16MHz 20MHz 100MHz
传输速度 10Mbps 100Mbps 155Mbps
传输距离 100米/段 100米/段 100米/段
双绞线的相关概念
类别 10BaseT
介质类型
功能
备注
3、4、5类UTP 使用2对线
100BaseT
100BaseT X
3、4、5类UTP 使用2对线
5类UTP或 STP 使用2对线 使用2对线 使用4对线
IP + TCP +上层数据
LLC 头 + IP + TCP + 上层数据
物理层
0101110101001000010
三、各层概述
1、应用层作用
例子
应用层 用户接口
Telnet SMTP HTTP FTP
关注网络应用程序
2、表示层作用
例子
应用层
用户接口
Telnet SMTP HTTP FTP
差分曼彻斯特编码： 0----高电压跳至低电压 1----低电压跳至高电压 一个周期内有电压跳变取值为0 一个周期内没有电压跳变取值为1 例：10base、100base以太网
频带传输
频带传输是利用模拟信道实现数据传 输的过程。 可以有以下几种方式将计算机产生出来 的信号调制成模拟信号： 调频 调幅 相位
3、信道容量及相关概念
频率：在一固定时间段内一个信号幅度改变的次数；用每秒周 期数，或赫兹（H z）表示 频谱：信号所包括的频率范围。 带宽：频谱从1f到3f, 则带宽为2f。 基带传输：由计算机直接产生的数字信号所占用的频率范围 （一般数字信号产生的频谱是无限的），介质的整个带宽用于单 信道的信号传输，一般用于数字信号传输。 频带传输：利用模拟信道数据传输。 宽带传输：属于频带传输，宽带也一般用于传输模拟信号，这 些模拟载波信号工作在高频范围(通常为10～400MHz)。 吞吐量：是指一组特定的数据在一定的时间段经过特定的路径 所传输的信息量的实际测量值。
cisco思科网络技术教程
Version4.0
Semester One
西北工业大学软件与微电子学院
1
CCNA 1 & 2学习内容
• 协议 • 局域网（LAN） • 广域网（WAN） • OSI模型 • 线缆及工具 • 路由器
• 以太网 • IP地址 • 路由器的配置 • 路由选择协议的配置 • TCP/IP • 访问控制列表（ACL）
•1 byte (B) = 8 bits (b) 字节=8个二进制位
•1 Kilobyte(K/KB)=2^10 bytes=1,024 bytes 千字节
•1 Megabyte(M/MB)=2^20 bytes=1,048,576 bytes 兆字节
•1 Gigabyte(G/GB)=2^30 bytes=1,073,741,824 bytes 千兆字节
下载网页 - HTTP
文件传输 - TFTP * - FTP * - NFS
E-Mail - SMTP
远程登陆 - Telnet * - rlogin *
网络管理 - SNMP *
名称管理 - DNS*
物理层
西北工业大学软件与微电子学院
24
协议的定义
• 协议是一种关于一系列规则和协定的正式 描述，这些规则和约定规定了网络上的设 备应如何进行通信．
• 需要一个中断请求IRQ来向CPU请求服务。
西北工业大学软件与微电子学院
12
三、网络线缆基础
西北工业大学软件与微电子学院
13
西北工业大学软件与微电子学院
14
四、网络连接设备
Switch Hub
Router
Repeaters
Bridge
思科网络网络学院教程
第一章：OSI参考模型与路由选择一、开放系统互连（OSI）应用层（第7层）：处理应用层的网络进程表示层（第6层）：数据表示会话层（第5层）：主机间通信传输层（第4层）：端到端连接段网络层（第3层）：地址和最佳路径分组数据链路层（第2层）：介质访问帧物理层（第1层）二进制传输比特1．对等层通信：协议数据单元（PDU）：每一层协议与对等层交换的信息。
2．数据封装：二、物理层：1．以太网（Ethernet）：指所有使用带冲突检测载波监听多路访问（CSMA/CD）的局域网。
以太网和IEEE 802.3：同轴电缆和双绞10Mbit/s100Mbit/s以太网：快速以太网双绞线100Mbit/s1000Mbit/s以太网：吉比特以太网2．以太网/802.3物理连接：10Base2：细缆185m10Base5：粗缆500m10BaseT：双绞线100m三、数据链路层：MAC地址用16进制表示，两种格式0000.0c12.3456和00-00-0c-12-34-56四、网络层：IP协议：寻找一条把数据报移到目的地的路径。
因特网控制消息协议（ICMP）：提供控制和发送消息的能力。
地址解析协议（ARP）：根据已知IP地址决定数据链路层地址。
反向地址解析协议（RARP）：在数据链路层地址已知时，决定网络层地址。
1．IP寻址与子网：IP地址分成网络号、子网号和主机，即每个地址包括网络地址、可选的子网地址和主机地址。
网络地址和子网地址一起用于路由选择，主机地址用于表示网络或子网中独立的主机。
子网掩码用于从IP地址中提取网络和子网信息。
2．路径选择：指通信穿过网云所应该采取的传输路径。
使路由器能评估到目的地的可用路径，并建立对分组的优先处理方式。
3．路径通信：网络地址包含路径部分和主机部分。
路径部分指明在网络云内被路由器使用的路径；主机部分指明网络上的特定端口或设备。
4．ICMP：是通过IP数据报传送的，它用来发送错误和控制消息。
思科网院-网络工程-CCNA1-2017计算机科学与技术-一到十一章-题库及答案
某公司正在考虑是使用客户端/服务器还是对等网络。
下列哪三项是对等网络的特征？（选择三项。
）哪种设备的功能是确定消息在网际网络中传输的路径？哪两个条件有助于您从各种网络介质当中选择一种网络介质？（请选择两项。
）下列哪两项描述了中间设备？（选择两项。
）网络上的终端设备有哪两项功能？（选择两项。
）由于许多学生带着自己的平板电脑和智能手机去学校访问学校资源，大学里的IT 人员最有可能需要重新设计的网络区域是什么？家庭用户必须要有哪种网络类型访问才能进行网上购物？一位分支机构办公室的员工正在为客户创建报价。
为此，该员工需要访问位于总部办公室的内部服务器上的机密定价信息。
该员工将要访问哪种类型的网络？下列哪两种连接选项可以为家庭办公室中的计算机提供始终在线的高带宽Internet 连接？（选择两项。
）下列哪两个Internet 连接选项不需要建筑物铺设物理电缆？（请选择两项。
）以下哪种术语描述了当对网络资源的请求超出可用容量时网络的状态？哪种类型的网络流量需要QoS？以下哪项表述准确定义了术语“带宽”？网络管理员正在实施一种要求复杂强密码的策略。
该策略支持哪种数据保护目标？下列哪种说法正确描述了云计算的特征？什么是Internet？下列哪种说法描述了电力线网络技术的用途？哪种安全侵犯会对家庭用户的生活造成最大损害？一位用户正在一个小型办公室网络上实施安全策略。
以下哪两种操作将为此网络提供求？（选择两项。
）A网络能够通过相同的通信通道传输语音、视频、文本和图形。
填空题。
缩写词是指允许员工在公司办公室中使用其个人设备访问网络和其他资源的策略。
正确答案：byod将每个描述与网络通信形式配对请将每个特征对应的internet连接类型进行匹配将每个定义与安全目标配对操作软件内核的作用是什么？网络管理员与交换机建立远程CLI 连接对其实施管理时，需要确保用户ID、密码和会话内容的保密性。
应当选择哪种访问方法？当在安全环境下执行初始配置时，下列哪个程序可用来访问Cisco 2960 交换机？哪个命令或组合键让用户返回命令层级中的上一级？某台路由器具有有效的操作系统，且NVRAM 中存储有配置文件。

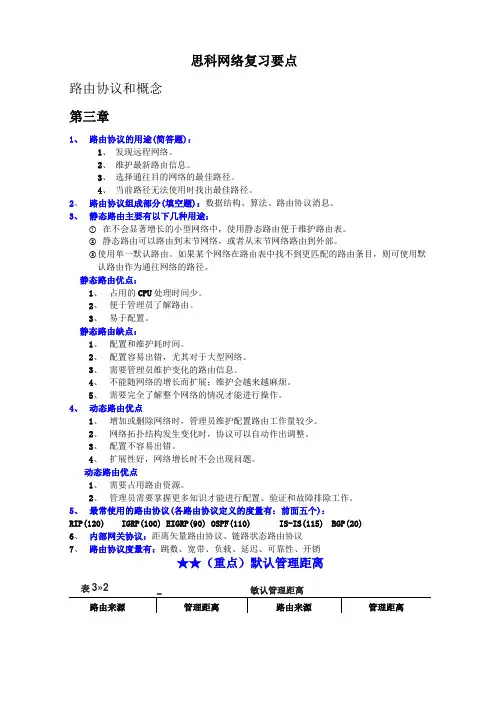

思科网络复习要点
思科网络复习要点路由协议和概念第三章1、路由协议的用途(简答题)：1、发现远程网络。
2、维护最新路由信息。
3、选择通往目的网络的最佳路径。
4、当前路径无法使用时找出最佳路径。
2、路由协议组成部分(填空题)：数据结构、算法、路由协议消息。
3、静态路由主要有以下几种用途：①在不会显著增长的小型网络中，使用静态路由便于维护路由表。
②静态路由可以路由到末节网络，或者从末节网络路由到外部。
③使用单一默认路由。
如果某个网络在路由表中找不到更匹配的路由条目，则可使用默认路由作为通往网络的路径。
静态路由优点：1、占用的CPU处理时间少。
2、便于管理员了解路由。
3、易于配置。
静态路由缺点：1、配置和维护耗时间。
2、配置容易出错，尤其对于大型网络。
3、需要管理员维护变化的路由信息。
4、不能随网络的增长而扩展；维护会越来越麻烦。
5、需要完全了解整个网络的情况才能进行操作。
4、动态路由优点1、增加或删除网络时，管理员维护配置路由工作量较少。
2、网络拓扑结构发生变化时，协议可以自动作出调整。
3、配置不容易出错。
4、扩展性好，网络增长时不会出现问题。
动态路由优点1、需要占用路由资源。
2、管理员需要掌握更多知识才能进行配置、验证和故障排除工作。
5、最常使用的路由协议(各路由协议定义的度量有：前面五个)：RIP(120) IGRP(100) EIGRP(90) OSPF(110) IS-IS(115) BGP(20)6、内部网关协议：距离矢量路由协议、链路状态路由协议7、路由协议度量有：跳数、宽带、负载、延迟、可靠性、开销★★（重点）默认管理距离选择题12题：请解释为什么相对于动态路由会优先用静态路由。
答：静态路由较安全，路由器计算较少，而且容易理解。
它安全的原因是因为不广播路由信息到其他路由器。
它比动态路由协议使用更少的资源，如算法的执行以及更新数据包的过程。
它比相对复杂的路由协议更容易理解。
13题：动态路由协议可以按照以下几种分类方式。
思科网络学院教程--VTP
21
4.2.3 VTP 通告
请求通告
思科网络技术学院理事会.
22
4.2.4 VTP 模式
VTP 模式概述
思科网络技术学院理事会.
23
4.2.4 VTP 模式
VTP 的作用方式
802.1Q Trunks
思科网络技术学院理事会.
思科网络技术学院理事会.
31
4.3.1 配置 配置VTP
配置 VTP 步骤 1 － 配置 VTP 服务器
思科网络技术学院理事会.
32
4.3.1配置 配置VTP 配置
配置VTP步骤 2- 配置 VTP 客户端
思科网络技术学院理事会.
24
4.2.5 VTP 修剪
VTP 修剪
-修剪功能默认为禁用 -启动vtp 修剪 使用命令： vtp pruning
思科网络技术学院理事会.
25
4.2.5 VTP 修剪
VTP 修剪的作用方式
-没有使用VTP 修剪前
在 VTP 服务器上管理 VLAN
案例拓扑：
思科网络技术学院理事会.
40
4.4 章节实验
思科网络技术学院理事会.
41Βιβλιοθήκη 4.5 章节总结思科网络技术学院理事会.
42
总结
13
4.2.3 VTP 通告
VTP帧结构
-VTP数据帧结构示意
思科网络技术学院理事会.
14
4.2.3 VTP 通告
VTP 帧详细信息
–目的 MAC 地址 － 该地址设置为 01-00-0C-CC-CC-CC，这是为所有 VTP 消息保留的组播地址。 –LLC 字段 － 逻辑链路控制 (LLC) 字段包含目的服务接入点 (DSAP) 和源服务接入点 (SSAP)，两者 的值都是 AA。 –SNAP 字段 － 子网访问协议 (SNAP) 字段，该字段的 OUI 设置为 AAAA，类型设置为 2003。 –VTP 消息字段 － 根据消息类型而变化 –VTP 帧头字段 － 此字段的内容取决于 VTP 消息类型（总结、子集或请求），但其中始终包含以下 VTP 字段： 域名 － 标识交换机的管理域。 域名长度 － 域名的长度。 版本 － 设置为 VTP 1、VTP 2 或 VTP 3。Cisco 2960 交换机仅支持 VTP 1 和 VTP 2。 配置修订版号 － 交换机的当前配置修订版号。
思科网络技术学院教程总结汇编
第1章生活在以网络为中心的世界里1.3 在以网络为中心的世界相互通信1.3.1 网络支撑着我们的生活方式1.3.2 当今最常用的几种通信工具1.3.3 网络支撑着我们的学习方式1.3.4 网络支撑着我们的工作方式1.3.5 网络支撑着我们的娱乐的方式1.4 通信：生活中不可或缺的一部分1.4.1 何为通信标识出发送方和接收方、双方一致同意的通信方法、通用语言和语法、共同约定的传送速度和时间、证实或确认要求。
1.4.2 通信质量1.5 网络作为一个平台1.5.1 通过网络通信1.5.2 网络要素消息、介质：连接设备的一种工具设备在规则里还要知道两个协议：IP和TCP.01.5.3 融合网络机通信都使用相同的规则、设备和介质去传送它们的消息时。
1.6 Internet的体系结构1.6.1 网络体系结构4个基本特性：容错能力、可扩展性Qos、服务质量和安全性，容错能力的关键因素是冗余。
1.6.2 具备容错能力的网络体系结构电路交换―面向连接的网络数据包交换―无限连接网单个消息被划分为多个数据块，这些数据块称为包。
1.6.3 可扩展网络体系结构1.6.4 提供服务质量1.6.5 提供网络安全保障或企业资金损失、知识产权偷窃和机要顾客数据曝光。
网络内容安全意味：确保机密性、维护通信完整性和确保可靠性。
1.7 网络趋势1.7.1 它的发展方向是什么功能的设备的增加和服务范围不断扩大。
1.7.2 网络行业就业机会总结：一个网络的架构必须提供可扩展性、容错性、服务质量和安全。
Qos是网络规划一个重要组成部分，它可能影响用户的生产率。
网络数据的优先次序可能容许数据类型以高效合理的方式流经网络。
网络基础设施和内容的安全将继续作为网络安全的基本要素，因为它直接影响到用户的隐私。
第2章网络通信2.3 通信的平台2.3.1 通信要素2.3.2 传送消息消息的两个优点：多路复用和增强网络通信的效率。
2.3.4 终端设备及其在网络中的作用V oIP电话、网络照相机、移动手持设备和用于气象观测的遥控器。
