柴油机电喷系统技术分析
柴油机电控燃油喷射系统技术解析
书山有路勤为径；学海无涯苦作舟
柴油机电控燃油喷射系统技术解析
现在的柴油发动机大多使用了电控喷射系统，与传统的机械喷射系统相比，电控喷射系统可以有效的提高柴油机的动力性和经济性，同时大幅度的降低尾气的污染。
今天我们就来简单说说柴油机电控喷射系统的工作原理和组成结构。
柴油机可燃混合气形成有什幺特点
1．混合空间小、时间短：供油的持续时间只有汽油机的1/20～1/10，只占曲轴转角的15°～35°
2．混合气不均匀，α值变化范围很大：大负荷时喷油量多、α值小、混合气浓；怠速时喷油量少、α值大、混合气稀，α值可达4～6。
3.边喷边燃，成分不断变化。
柴油机燃烧过程
燃烧过程可以分为四个阶段：
备燃期Ⅰ：从燃油喷出（A点）到出现火焰中心（B点）为止。
备燃期特点：
1、首先着火的是浓度合适是地方，火源是位置和数量是不固定的；
2、此时喷入的油量占每循环供油量的30%----40%；
3、备燃期积油量越多，达到一定程度时，一旦燃烧，由于同时着火的油量多，压力升高率过大，冲击性的压力是燃烧噪音加大，工作粗暴，机件磨损加剧。
速燃期Ⅱ：从出现火焰中心（B点）到产生最大压力点（C点）为止。
速燃期特点：
1、活塞正靠近上止点，燃烧几乎在等容下进行；
专注下一代成长，为了孩子。
2024版CAT电喷柴油系统详解
技术创新方向探讨
高性能需求
工程机械、农业机械等领域对柴油机的动力性、经济性和可靠性要求不断提高，推动电喷柴油系统向高性能方向发展。
智能化、自动化需求
智能化、自动化成为各行业发展趋势，柴油机作为动力来源之一，其电喷系统也需满足智能化、自动化的需求。
节能环保需求
随着全球环保意识的提高，市场对节能环保型柴油机的需求将持续增长。
CAT电喷柴油系统结构与原理
包括燃油箱、燃油滤清器、燃油泵等，负责提供清洁的柴油。
燃油供给系统
空气供给系统
控制系统
包括空气滤清器、涡轮增压器等，负责提供清洁的空气。
包括电子控制单元（ECU）、传感器和执行器等，负责控制燃油喷射和空气混合比例。
03
02
01
整体结构组成
燃油泵
燃油喷射器
空气滤清器
涡轮增压器
作用
该系统可显著提高柴油发动机的功率和扭矩，降低燃油消耗和排放污染，同时改善发动机的启动性能和运行平稳性。
定义与作用介绍
CAT电喷柴油系统经历了从机械控制到电子控制的发展过程，随着技术的不断进步，系统的控制精度和可靠性得到了显著提高。
发展历程
目前，CAT电喷柴油系统已经广泛应用于各类柴油发动机中，成为现代柴油机技术的重要组成部分。
05
CHAPTER
CAT电喷柴油系统应用案例分享
1
2
3
CAT电喷柴油系统广泛应用于重型卡车，提供高效、可靠的燃油喷射，满足高负载、长距离运输的需求。
重型卡车
在轻型商用车领域，CAT电喷柴油系统以其优异的燃油经济性和低排放性能受到青睐。
轻型商用车
对于皮卡和SUV等车型，CAT电喷柴油系统提供了强劲的扭矩输出和优异的越野性能。

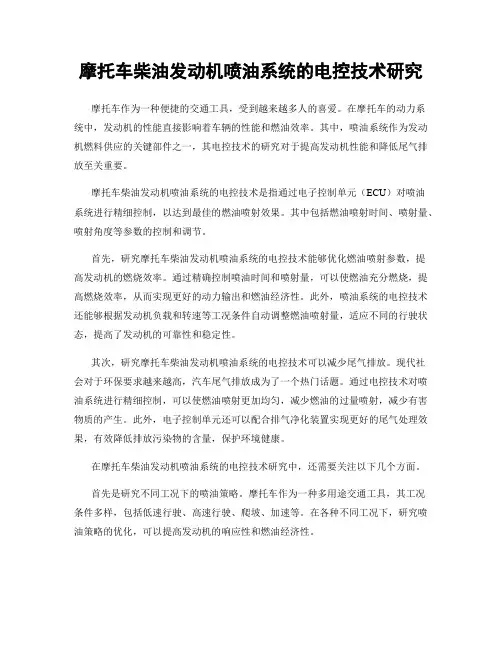

摩托车柴油发动机喷油系统的电控技术研究
摩托车柴油发动机喷油系统的电控技术研究摩托车作为一种便捷的交通工具，受到越来越多人的喜爱。
在摩托车的动力系统中，发动机的性能直接影响着车辆的性能和燃油效率。
其中，喷油系统作为发动机燃料供应的关键部件之一，其电控技术的研究对于提高发动机性能和降低尾气排放至关重要。
摩托车柴油发动机喷油系统的电控技术是指通过电子控制单元（ECU）对喷油系统进行精细控制，以达到最佳的燃油喷射效果。
其中包括燃油喷射时间、喷射量、喷射角度等参数的控制和调节。
首先，研究摩托车柴油发动机喷油系统的电控技术能够优化燃油喷射参数，提高发动机的燃烧效率。
通过精确控制喷油时间和喷射量，可以使燃油充分燃烧，提高燃烧效率，从而实现更好的动力输出和燃油经济性。
此外，喷油系统的电控技术还能够根据发动机负载和转速等工况条件自动调整燃油喷射量，适应不同的行驶状态，提高了发动机的可靠性和稳定性。
其次，研究摩托车柴油发动机喷油系统的电控技术可以减少尾气排放。
现代社会对于环保要求越来越高，汽车尾气排放成为了一个热门话题。
通过电控技术对喷油系统进行精细控制，可以使燃油喷射更加均匀，减少燃油的过量喷射，减少有害物质的产生。
此外，电子控制单元还可以配合排气净化装置实现更好的尾气处理效果，有效降低排放污染物的含量，保护环境健康。
在摩托车柴油发动机喷油系统的电控技术研究中，还需要关注以下几个方面。
首先是研究不同工况下的喷油策略。
摩托车作为一种多用途交通工具，其工况条件多样，包括低速行驶、高速行驶、爬坡、加速等。
在各种不同工况下，研究喷油策略的优化，可以提高发动机的响应性和燃油经济性。
其次是研究电控单元的设计和开发。
电控单元作为喷油系统电控的核心部件，需要具备高可靠性和稳定性。
研究电控单元的设计和开发，包括硬件和软件的优化，可以提高系统的性能和可靠性。
此外，研究喷油系统的故障诊断和故障解决方法也是一个重要的方面。
在喷油系统运行过程中，由于各种原因可能出现故障，如喷油器堵塞、电控单元失效等。
电喷柴油原理
电喷柴油原理电喷柴油是一种先进的燃油喷射系统，它通过电子控制单元（ECU）精确控制燃油喷射的时间和量，以实现更高效的燃烧和更低的排放。
电喷柴油系统包括高压油泵、喷油嘴、传感器和控制单元等组件，下面我们来详细了解一下电喷柴油的工作原理。
首先，高压油泵负责将柴油从油箱中抽送到高压油管中，并提供足够的压力以确保燃油能够被有效喷射到气缸中。
高压油泵内部通常包含柱塞和活塞，当活塞向上运动时，柱塞会向下移动，从而吸入柴油；当活塞向下运动时，柱塞会向上移动，将柴油压缩并喷射到喷油嘴中。
其次，喷油嘴是电喷柴油系统中的关键组件，它负责将高压油喷射到气缸中，以实现燃烧。
喷油嘴内部包含喷孔和针阀，当控制单元发送信号时，针阀会打开并释放高压油，形成细小的喷雾，喷射到气缸中，随后燃烧产生动力。
此外，电喷柴油系统还包括各种传感器和控制单元，它们负责监测发动机的工作状态，并根据实时数据调整燃油喷射的时间和量，以确保燃烧效率和排放性能达到最佳状态。
传感器通常包括气缸压力传感器、曲轴位置传感器、进气温度传感器等，它们能够实时监测发动机的工作状态，并将数据传输给控制单元，控制单元则根据这些数据进行计算和调整。
总的来说，电喷柴油系统通过精确控制燃油喷射的时间和量，实现了更高效的燃烧和更低的排放，提高了发动机的动力性能和燃油经济性。
同时，电喷柴油系统还能够根据不同工况实时调整燃油喷射，确保发动机始终处于最佳工作状态。
这使得电喷柴油成为现代柴油发动机中的主流技术，被广泛应用于各种车辆和机械设备中。
综上所述，电喷柴油系统是一种先进的燃油喷射技术，它通过精确控制燃油喷射实现了更高效的燃烧和更低的排放，提高了发动机的动力性能和燃油经济性。
随着技术的不断进步，电喷柴油系统将会继续发展，为汽车工业和机械制造业带来更多的创新和突破。
柴油机电控燃油喷射技术
潍柴柴油机电控燃油喷射技术一、技术概述排气净化与节能是汽车产品急需解决的两大难题，现代车用柴油机工作压力高，燃烧充分，油耗比汽油机约低两成，排放物中除微粒物外均低于汽油机，因此在世界范围内应用不断扩大，除中重型商用车外，轻型车和轿车也越来越多地应用。
传统的柴油机存在着供油不精确的问题，解决的办法是采用电子控制燃油喷射的技术。
与汽油机相比,柴油机的电子控制燃油喷射系统有很多相同之处，在整机电脑管理方面两者基本相同，但因柴油机的喷射系统形式多样，电控系统的硬件也呈多样形式，同时柴油机需要对油量、定时、喷油压力、喷油路等多参数进行综合控制，其软件的难度也大于汽油机。
第一代柴油机电控燃油喷射系统也称位置控制系统，它用电子伺服机构代替调速器控制供油滑套位置以实现供油量的调整，这类技术已发展到了可以同时控制定时和预喷射的TICS 系统。
第二代系统也称时间控制系统，其特点是供油仍维持传统的脉动式柱塞泵油方式，但油量和定时的调节则由电脑控制的强力快速响应电磁阀的开闭时刻所决定。
第三代也称为直接数控系统，它完全脱开了传统的油泵分缸燃油供应方式，通过共轨压力和喷油压力／时间的综合控制，实现各种复杂的供油规路和特性。
强力快速线形响应电磁阀是各种系统共同的技术难点。
二、现状及国内外发展趋势因柴油机的喷射系统形式多样，国外柴油机的电控系统也形式多样，有直列泵和分配泵的可变预行程TICS 系统，有基于时间控制泵喷嘴系统，有蓄压共轨系统和高压共轨系统等。
各种技术方案都在原有的基础上发展，但高压共轨系统是总的发展方向。
根据国内到2007 年实行欧洲III号法规的进度要求，对主要国产喷油泵进行电控系统的开发，包括硬件和软件的开发，并尽快实现产业化，同时要专门组织力量，对主要在中、重型车上使用的高压共轨系统和在轻、轿车上使用的时间控制式VE 分配泵系统进行联合开发、攻关，到2008 年前后实现产业化。
三、柴油机基本知识柴油发动机与汽油发动机具有基本相同的结构，都有气缸体、气缸盖、活塞、气门、曲柄、曲轴、凸轮轴、飞轮等。
汽车电控技术电控柴油机喷射系统
汽车电控技术电控柴油机喷射系统随着汽车工业的不断发展，汽车电控技术已经成为了汽车制造和设计中不可或缺的一部分。
其中，电控柴油机喷射系统作为汽车动力系统中的重要组成部分，更是受到了广泛关注。
本文将从电控技术的发展背景、电控柴油机喷射系统的原理和优势等方面进行探讨。
一、电控技术的发展背景随着科技的不断进步，汽车电控技术得到了迅猛的发展。
传统的机械控制系统已经无法满足汽车动力系统对精准控制的需求，因此电控技术应运而生。
电控技术通过传感器、执行器、控制单元等组成的系统，实现了对汽车动力系统的精准控制，提高了汽车的性能和经济性。
二、电控柴油机喷射系统的原理电控柴油机喷射系统是指利用电子控制单元对柴油机喷油系统进行精准控制的系统。
其工作原理主要包括以下几个方面：1. 传感器检测：电控柴油机喷射系统通过安装在发动机上的传感器，实时监测发动机的工作状态，如转速、负荷、温度等参数。
2. 控制单元计算：传感器检测到的参数被送到电子控制单元，控制单元根据这些参数计算出最佳的喷油时机和喷油量。
3. 喷油执行：控制单元根据计算结果控制喷油器进行喷油，实现对柴油机喷油系统的精准控制。
电控柴油机喷射系统通过上述工作原理，实现了对柴油机喷油系统的精准控制，提高了柴油机的燃烧效率和动力性能，降低了废气排放和油耗。
三、电控柴油机喷射系统的优势相比传统的机械控制系统，电控柴油机喷射系统具有以下几个明显的优势：1. 精准控制：电控柴油机喷射系统通过传感器实时监测发动机工作状态，实现了对喷油系统的精准控制，提高了柴油机的动力性能和燃烧效率。
2. 环保节能：电控柴油机喷射系统可以根据发动机工作状态调整喷油时机和喷油量，降低了废气排放和油耗，符合现代环保节能的要求。
3. 故障诊断：电控柴油机喷射系统具有自诊断功能，可以实时监测系统的工作状态，一旦出现故障可以及时报警，方便维修人员进行故障排查和修复。
4. 舒适性：电控柴油机喷射系统可以根据车辆的负荷和驾驶条件调整喷油量，提高了汽车的驾驶舒适性和稳定性。
汽车电控技术电控柴油机喷射系统
1
第3章 电控柴油机喷射系统
3.1概述
3.1.1柴油机电子控制技术的特点
在电子控制柴油机上所用的传感器中，如转速、压力、温度等传感器 以及加速踏板传感器，与汽油机电子控制系统都是一样的。
喷油量的时间控制原理
7
第3章 电控柴油机喷射系统
3.3 电子控制高压共轨喷射系统
3.3.1 供油系统组成与功能
供油系统由低压油路、高压油路构成。低压油路部分由油箱、输油管、燃油 滤清器、输油泵、高压油泵的低压区组成；高压油路部分由高压油泵高压 区、高压油轨(共轨)、高压油管、喷油器等零件组成。
8
第3章 电控柴油机喷射系统
电子控制燃油喷射系统按控制方式可分为位置控制和时间控制两类。 时间控制 (1)柱塞脉冲式燃油喷射系统 (2)高压共轨式喷射系统 (3)泵喷嘴系统
3.1.4电子控制柴油喷射系统的功能
1)喷油量的控制 2)怠速转速的控制 3)起动喷油量的控制 4)各缸喷油均匀性的控制 5)喷油正时的控制
4
第3章 电控柴油机喷射系统
5
喷 油 量 控 制 方 式
喷 油 时 间 控 制 方 式
第3章 电控柴油机喷射系统
6
第3章 电控柴油机喷射系统
3．时间控制式电控分配泵系统
电子控制单元内设有时钟，通过时钟控制喷油终了时刻，从而控制喷 油量。控制喷油终了时刻的执行机构是电磁阀，对每一次喷油都可以进行 控制，因此可以取消其他的喷油控制机构。另外，时间控制方式电子回路 比较简单。
柴油机电子控制燃油喷射技术综述
柴油机电子控制燃油喷射技术综述摘要本文介绍了电控柴油喷射系统控制原理,阐述了柴油机电子控制技术的特点,提出了柴油机电子控制技术的发展趋势。
关键词柴油机;电控;燃油喷射技术0 引言高产出低投入,柴油机因此在各领域得到广泛应用。
然而其燃油经济性与排放随着柴油机数量的增加引起人们的关注,各国政府从20世纪70年代陆续开始出台越来越严格的排放法规。
传统的依靠凸轮机构组成的机械式柴油机燃油喷射系统因其控制精度低、响应速度慢、控制自由度小等固有缺点[1],已无法满足人们对柴油机高功率、低油耗和降低排烟、噪声、排放等方面的要求。
所以运用电子控制技术控制柴油机已成必然。
1 电控柴油喷射系统控制原理传感器包括燃油温度、冷却水温度、进气温度、进气压力齿条位置、油门踏板位置、柴油机转速、车速、喷油时刻等,电子控制单元(ECU)根据各种传感器实时监测到的柴油机运行参数,与ECU中预先存储的参数值或参数图谱(MAP图)相比较,按其最佳值或计算后的目标值把喷令输送到执行器。
执行器根据ECU指令控制喷油正时(正时控制阀开闭或电磁阀关闭始点)和喷油量(电磁阀关闭持续时间或齿条位置)。
电控柴油喷射系统还能和制动防抱系统ABS的ECU、整车传动装置的ECU及其他系统的ECU互通数据而实现整车的电子控制。
2 柴油机电子控制技术的特点柴油机电控技术和汽油机电控技术有许多相似的地方,整个系统都是由电控单元、传感器、和执行器3大部分组成。
电控单元在硬件方面很相似,在整车管理系统的软件方面也有近似处[2]。
柴油机电控技术有两个明显特点:1)柴油电控喷射系统的多样化;2)关键技术和技术难点在柴油喷射电控执行器。
电控柴油机上所用的像温度、压力、转速及油门踏板传感器等传感器,和汽油机电控系统都是一样的。
柴油机是热效率较高的机械。
为造成最佳的燃油和空气混合及燃烧的最有利条件,达到柴油机在功率、转速、怠速、扭矩、排放、噪声等要求,它在适当的时期、空间状态,将适量的燃油通过高压喷油泵和喷油器喷入柴油机的燃烧室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机电喷系统技术分析
国Ⅲ排放标准的实施，一部分发动机企业正面临电子控制燃油喷射系统（以下简称“电喷系统”）短缺的压力，市场新进入者的参与，或将缓解这一压力。
国内柴油机电喷系统技术现状
已经强制实施的国Ⅲ排放法规，要求汽车柴油机用电喷系统全面取代落后的机械式喷油系统。
据了解，柴油机电喷技术属于汽车核心零部件技术，直接决定了汽车柴油机的排放和综合性能水平。
因此，在实现国家“节能减排”的长期目标中，柴油机电喷技术是一道坎。
一家柴油机企业的负责人指出，目前国内满足国Ⅲ标准的柴油机电喷系统市场基本被跨国公司垄断，实行国Ⅲ标准，产能很难满足。
2007年我国汽车柴油机的产量已经超过200万台，跨国公司提供给中国的柴油机电喷系统，最多只能满足1/3的需求，这一局面亟待改变。
电控组合泵是完全自主创新的产物，它的主要特点是：满足国Ⅲ排放的性能，便于现有发动机产品应用的外形和接口，有竞争性的价格以及较为宽松的使用和维护条件。
跨国公司垄断电喷市场
随着我国汽车排放标准不断加严，车用柴油机电喷系统成为提高汽车排放水平的核心技术。
由于国内企业一直没有攻克电喷系统的技术难题，没有成熟的产品供应，国内柴油机电喷市场被跨国公司瓜分。
长期以来，柴油机电喷技术一直被博世、电装、德尔福等国外汽车零部件行业巨头所掌控。
随着国家环保政策要求越来越严格，跨国公司也加快了步伐。
目前，博世、德尔福、电装在国内已经形成比较强的竞争态势。
与汽油机相比，柴油机燃烧方式不同，喷射压力较大，精确控制的难度也较大。
目前，世界上柴油机电喷技术基本上被博世、电装、德尔福等跨国公司控制。
这些公司均已进入中国，其中博世、电装都在苏州建立了各自的工厂。
在国际上，目前德国博世的燃油喷射系统占据全球８０％左右的市场份额。
第二名日本电装，其市场占有率为１２％。
根据一位业内专家的介绍，国内企业购买的主要是博世、德尔福、电装三家企业的产品，博世占中国市场的６０％，德尔福占２０％，电装只有在上柴、锡柴的产品中使用，西门子在国内基本没有企业使用。
三家企业目前都准备在中国投入大量资金用于产品和市场开发，仅博世就将持续投资６亿欧元。
柴油机电喷技术主要包括高压共轨、电控单体泵和电控泵喷嘴三条技术路线。
在中国市场，博世和电装主推高压共轨技术，并且已经发展到第三代、第四代共轨系统。
德尔福推广中轻型车高压共轨技术，为重
型车提供泵喷嘴和单体泵技术。
柴油机主要应用在商用车上，而中国已经成为世界上最大的商用车市场和生产国，跨国公司纷纷进入中国，正是看中巨大的市场，来赚取利润。
跨国公司垄断柴油机电喷市场，高价出售他们的产品，赚取了高额利润。
为长期维护这种高额利润，他们实施了严密的技术封锁，不仅产品研发全部放在本部，而且在中国禁止同行到他们的工厂参观。
技术之争
国外巨头对柴油机电喷技术的垄断已严重制约了中国汽车柴油机行业的发展，中国迫切需要一种适合中国市场特点的柴油机电喷技术。
国III排放法规，既是对中国汽车产业提出的严峻挑战，也为中国柴油机电喷市场提供了难得的发展机遇。
据了解，汪氏威特计划通过五年的发展，具备40万套电控组合泵WP系列产品和10万套高压共轨系统产品的生产、销售和服务能力。
柴油电喷技术是一种技术和资金密集型的产品，我们国家在这样一个高精密机械的生产方面，是远远落后于国外的。
成都威特从2001年就开始这方面的研发。
电控单体泵的精密部件相对于高压共轨来说要少一些，生产制造成本低一些。
这种技术适于国产化，制造成本可以被大幅度下降。
从这两方面来看，运用电控组合泵技术，在制造成本到终端价格，都是极具竞争力的。
采用我们现在自己的技术路线和生产模式，相对于国外巨头们提供的产品，会在价格上有30%-4 0%的优势。
在美国，先后在底特律柴油机公司、美国万国卡车公司做产品开发工作，一个主攻方向是满足美国20 04年的排放标准和满足美国2007年的排放标准。
2004年标准和2007年的排放标准分别相当于欧洲IV 号和欧洲VI号排放标准。
在整个过程中，几乎所有的电喷系统，包括单体泵、泵喷嘴、共轨系统和增压式系统，由此出一个结论，这四种系统各有优劣，没有一种系统是完美的，电控单体泵和共轨系统同样如此电控单体泵不仅能满足欧Ⅲ，也能满足欧IV和欧VI标准。
在欧洲、美国，所有欧III、欧IV的重型卡车柴油机用的都是电控单体泵，几乎没有用共轨系统。
能够满足欧III以上的排放法规，一个最重要的指标是燃油喷射压力，如果达到欧IV和欧VI，理想的喷射压力第一步要达到170-180Ｍ帕，或者是1700-1800喷射压力。
如果到欧VI时代需要的喷射压力提高到2000到2200个大气压。
从这方面来说，跟共轨系统相比，单体泵优越性更大，它很早就可以实现2000到2200个大气压的喷射压力，而共轨系统现在最多只能达到1800个大气压，如果它想满足欧ＶＩ，必须要结合增压式系统。
目前国内对单体泵的质疑，是跨国公司为了使它的产品在中国取得垄断地位而制造的理论。
