锚杆、锚索施工安全技术措施(标准版)
利用锚杆、锚索起吊施工安全技术措施
锚索起吊减速器施工安全技术措施鉴于盛博煤矿综采工作面设备安装，确保重物起吊的安全，制定如下技术措施：一、起吊滚筒、摇臂固定锚索的要求1、作为起吊用的锚索采用长度不小于6m预应力钢绞线，锚索采用抗拉力强度不得低于1860Mpa、直径不小于17.8mm的钢绞线，预应力部小于180KN；支设时锚固长度不得小于2.5m，锚固力不得小于100KN，每根锚索所承载的重量不得超过10吨。
起吊锚索每2根或4根为一组，为保证每根锚索受力均匀，应使用刚性连接件（16号以上的槽钢、扁钢）或柔性连接件（高强度φ18×64圆环链并上紧M20×80的螺丝）将两根或四根锚索连接形成起吊架后，再与其他起吊机具相连接，以保证各生根点受力平衡。
2、起吊锚索端头带特制铁托板，规格为150mm×150mm×10mm，并用专用锁具固定，锚索外露端头长度不得小于100mm；3、起吊大于3t，小于5t的物件时，选择用锚索起吊时，必须为2根锚杆共同作为起吊点，两根起吊锚索间距为300mm，4、用于起吊的两根锚索间用钢丝绳扣连接，在挂起吊葫芦时，必须找准两根锚索合力点，严禁偏斜，出现两个起吊点受力不均现象；5、起吊锚索与起吊葫芦间用钢丝绳扣连接（或40T刮板输送机的链条与马蹄环代替）须用M20×75螺栓将马蹄环封口，并带紧螺帽，且每一次只能起吊一件。
6、用于连接、起吊用的钢丝绳采用直径不小于18.5mm的6×19钢丝绳，绳头用和钢丝绳规格相符的绳卡固定牢靠，每个绳头用于固定的绳卡不得少于4个，卡接长度不得小于400mm；钢丝绳不得有断丝、锈蚀现象，否则不得使用。
如若两根锚索之间用钢丝绳扣没法很好的连接时，可采用11#矿工钢加工的托梁进行连接，用钢丝绳扣作为连接托梁与起吊葫芦挂钩，钢丝绳扣必须放置于托梁中间，严禁发生偏斜；7、钢丝绳扣长度根据起吊点巷高、物件大小确定；8、起吊点必须选在顶板稳定、支护完整、无淋水的地段；二、起吊安全措施1、起重、工具、卡具和绳索（绳套）等要按规定进行定期检查，每次使用前应有施工负责人进行一次认真检查，不合格的严禁使用。
锚索施工安全技术措施
避难硐室使用锚索说明一、锚索长度的确定:锚索长度确定可按式L= La+ Lb +Lc+ Ld式中: L---锚索总长度m；La---锚索深入到较稳定岩层的锚固长度m；Lb---需要悬吊的不稳定岩层厚度，取2.0m；Lc---上托盘及索具的厚度，取0.07m；Ld---需要外露的张拉长度，取0.30m。
按GBJ86—1985要求，锚索锚固长度La按下式确定：La≥k×(d1×f a)/4f C≥2×（0.178×1896）/（4×100）≥1.687 m式中: k---安全系数，取k=2；d1---锚索钢绞线直径，取0.178m；f a---钢绞线抗拉强度，N/mm2 (1860Mpa，合1896 N/mm2)；f C---锚索与锚固剂的粘合强度，取100 N/mm2。
则：取La=1.687m,则L= 1.687+2.0+0.07+0.30=4.06m。
根据以上计算，3000mm锚网巷道设计取锚索长度为7.3m，满足计算要求。
二、悬吊理论校核锚索排距根据地质钻孔柱状分析，直接顶无坚硬岩层。
用Φ0.178m、L=7.3m （锚入砂岩1m深）的钢绞线，将锚杆加固的“组合梁”整体悬吊于坚硬岩层中，校核锚索间距，冒落方式按最严重的冒落高度大于锚杆长度的整体冒落考虑。
此时靠巷道两帮的角锚杆和锚索一起发挥悬吊作用，在忽略岩体粘结力和内摩擦力的条件下，取垂直方向力的平衡，可用下式计算锚索排距:L=NF2/〔BHr-(2 F1sin﹩/L1)〕=1×353/〔3.2×2.0×26.7-(2×70×sin75°/1.0)〕=9.9m 式中： L---锚索排距，m；B---巷道最大冒落宽度， 3000mm锚网巷道取3.2m；H---巷道冒落高度，按最严重冒落高度取2.0m；r---岩石容重，26.7KN/m3L1---锚杆排距，1m；F1---锚杆锚固力，70kN；F2---锚索极限承载力，353kN；﹩---锚杆与巷道顶板的夹角，75°；N---每排锚索个数， 3000mm锚网巷道取1；通过上述计算，3000mm锚网巷道锚索排距设计取L=3m ，小于9.9m，满足计算要求。
锚杆锚索施工方法
锚杆锚索施工方法锚杆和锚索施工方法是土木工程中常用的一种技术手段，用于处理地质灾害、支护结构和地基处理等。
下面将对锚杆和锚索的施工方法进行详细介绍。
1.锚杆施工方法：锚杆施工方法分为三个步骤：钻孔、安装锚杆和注浆。
具体步骤如下：（1）钻孔：首先确定需要施工的位置和长度，然后使用专业的钻孔设备在地下钻孔，并确保钻孔的质量和深度符合要求。
（2）安装锚杆：将钻好的孔洞清理干净，并确保孔壁的垂直度和光滑度。
然后将预制的锚杆送入孔洞中，并使用封固胶进行固定，确保锚杆的稳定性和安全性。
（3）注浆：注浆是为了提高锚杆和周围土体之间的粘结力和摩擦力，增加锚杆的承载能力。
先将注浆管安装到锚杆的孔洞中，然后使用注浆泵将注浆材料注入孔洞中，直到充满整个孔洞，并保证注浆材料的密实度和质量。
2.锚索施工方法：锚索施工方法通常包括锚固锚索和张拉锚索两个步骤：（1）锚固锚索：首先确定需要施工的位置和长度，然后在地下挖掘足够深度的锚井，并使用专用设备将锚索安装到锚井底部。
随后，在锚井内进行固化材料的灌注，确保锚固部分的稳定性和安全性。
（2）张拉锚索：等待固化材料充分结实后，进行锚索的张拉工作。
先使用专业的张拉设备将锚索的两端固定住，然后逐渐增加应力，将锚索拉紧，直到达到设计要求的张拉力为止。
张拉完成后，进行张拉锚杆的锚固和防护工作，确保锚索的稳定性和耐久性。
锚杆和锚索施工方法都是需要严格按照设计要求进行操作的。
施工过程中需要注意以下几点：（1）施工前必须对地质情况进行详细的调查和分析，确保施工方案的可行性和安全性。
（2）施工操作必须由经验丰富的专业工作人员进行，并严格按照施工方案进行操作，确保施工质量达到设计要求。
（3）在施工过程中，要根据实际情况及时调整施工方案，确保施工的顺利进行。
（4）施工结束后，要对施工质量进行检查和验收，确保施工的质量和安全性。
（5）在施工结束后，要及时进行锚杆和锚索的维护和保养，延长使用寿命。
总之，锚杆和锚索施工方法是土木工程中常用的一种技术手段，施工质量和良好的施工方法是确保工程安全和质量的关键。
井下锚杆、锚索拉拔试验安全技术措施 (仅供参考)
井下锚杆、锚索拉拔试验安全技术措施（仅供参考）六、施工安全技术措施1、施工过程中，必须有专人随时检查和监视顶板和两帮情况，发现问题及时停止试验，待处理好确认安全无误后方可恢复，保证工作安全。
2、将锚杆拉力计和锚索张拉仪固定于顶板锚杆、锚索上时，操作人员必须拿稳拿好，紧固必须保证牢靠，并用铁丝将其与周边锚杆或锚网进行连接，防止脱落伤人。
3、拉拔试验的锚杆要选择丝扣外露不少于30mm的锚杆。
4、拉拔试验要选择围岩较稳定的部位，拉拔前要对试验部位围岩进行敲帮问顶工作，顶帮悬浮矸石要及时处理，保证试验人员的安全。
5、工作场所必须清除障碍物，使泵能够安全操作，确保施工安全。
工作场所必须无油渍或腐蚀性物质，远离热源和火花。
6、拉拔锚杆、锚索组数、根数选择要均匀地错开，严禁在同一周圈作两根以上的拉拔试验。
7、拉拔前锚杆拉力计连接杆接头丝套和锚杆丝扣戴满且紧固，严禁使用损坏丝扣的锚杆作试验。
试验前必须详细检查各连接部位，防止试验过程中脱落伤人。
8、拉拔锚杆、锚索时，若需登梯作业时，梯子要架设稳固。
9、试验前，所有人员要避开拉拔锚杆、锚索的周围2m 内及锚杆正面严禁有人停留作业和进行其他作业。
10.拉拔前要认真检查拉拔器械的油管连接情况，压力表是否工作正常及各部位是否灵活可靠。
11、拉拔操作时要均匀加压，时刻注意观察表针情况，达到要求压力即可，严禁超出设计压力作破坏性试验。
拉拔时要设专人密切观察拉拔部位附近围岩变化，发现异常时立即停止拉拔试验。
12、试验过程中要随时检查仪器及被试验锚杆、锚索情况，发现异常时应及时停止工作，待查明原因并处理后，再恢复正常工作。
13、试验完毕后，在由试验锚杆、锚索上拆除仪器时，拆除工作必须两人配合，防止坠落伤人。
14、综掘巷道做锚杆、锚索拉拔力试验前，必须先将综掘机截割头落至巷道底板并罩好防护罩，然后将综掘机闭锁，并指派专人看管，严禁有人送电。
15、试验完毕后，作业队组必须及时将试验锚杆使用气动手持式钻机或力矩扳手拧紧,确保扭矩达到300Nm,不合格的锚杆、锚索重新进行补打。
锚索、锚杆施工安全技术交底
锚索、锚杆施工安全技术交底锚索和锚杆在地下工程和钢结构工程中经常使用。
在施工过程中，为了避免不必要的事故发生，必须严格按照工艺规范进行施工，并采取相应的安全措施。
本文将简要介绍锚索和锚杆施工的注意事项。
一、施工前的准备在进行锚索或锚杆施工前，必须首先进行工程测量。
测量员应该仔细查看施工图纸，确定锚索或锚杆的位置、长度和直径。
如果施工中需要挖掘土方，还需要对地面情况进行详细勘测，并确定拉力锚设备的应力传递路径。
接下来，需要对锚索或锚杆的表面进行处理。
对于钢制锚索和锚杆，应该进行喷砂处理，去除表面的锈蚀和污垢，以保证接头能够牢固地连接。
对于预应力混凝土锚杆，还需要检查槽口和孔洞是否符合要求，以确保混凝土能够充填孔洞并紧密固定。
二、锚索施工注意事项1. 选择合适的技术方案锚索的施工方法通常有两种：自然锚固法和预应力锚固法。
自然锚固法适用于碎石和松散土壤，而预应力锚固法适用于固体、硬质岩石层等工程中。
施工单位应该仔细选择合适的技术方案，并且必须按照方案要求进行施工。
2. 采用正确的锚具锚索的施工需要采用锚具。
锚具的种类、规格、形状应该与施工方案匹配，以避免短时间内断裂、脱落等情况。
接头处的锚具应该设置在合理的位置，并进行一定的限位和固定，确保锚具不会松动。
3. 控制拉力在锚索的拉力控制方面，需要注意以下几点：•根据锚索长度和直径确定应该施加多少拉力；•拉力应该逐渐施加，并且需要逐步调整；•当锚索达到预定的拉力时，必须及时停止拉力施加，以避免断裂或脱落；•在持续施加拉力的过程中，必须及时检查锚具的状态，确保它们能够承受拉力；•在拉力施加后，需要进行均匀和逐步的卸载，以防止过量卸载导致锚索反弹。
三、锚杆施工注意事项1. 施工前应进行质量检查在进行锚杆施工前，必须首先对设备和材料进行全面检查，确保它们符合要求。
锚板、锚杆、鼻子板等基础部件应该逐一检查，并做好记录。
2. 安全措施在钻孔和安装锚杆的过程中，必须采取足够的安全措施。

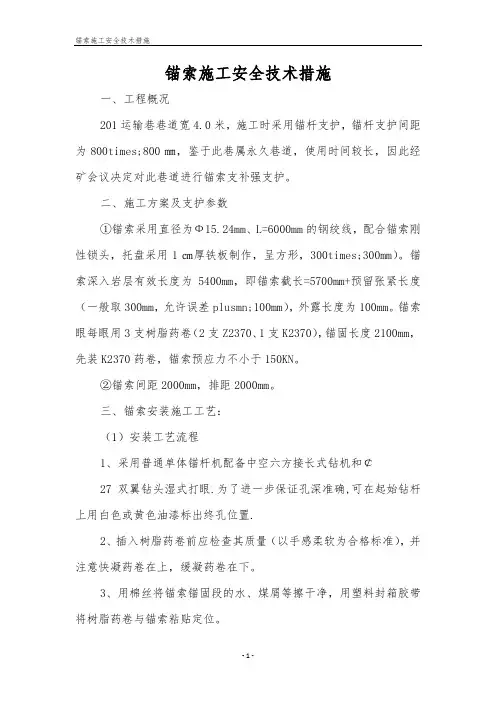

锚索施工安全技术措施
锚索施工安全技术措施一、工程概况201运输巷巷道宽4.0米，施工时采用锚杆支护，锚杆支护间距为800times;800㎜，鉴于此巷属永久巷道，使用时间较长，因此经矿会议决定对此巷道进行锚索支补强支护。
二、施工方案及支护参数①锚索采用直径为Ф15.24mm、L=6000mm的钢绞线，配合锚索刚性锁头，托盘采用1㎝厚铁板制作，呈方形，300times;300mm）。
锚索深入岩层有效长度为5400mm，即锚索截长=5700mm+预留张紧长度（一般取300mm，允许误差plusmn;100mm），外露长度为100mm。
锚索眼每眼用3支树脂药卷（2支Z2370、1支K2370），锚固长度2100mm，先装K2370药卷，锚索预应力不小于150KN。
②锚索间距2000mm，排距2000mm。
三、锚索安装施工工艺：（1）安装工艺流程1、采用普通单体锚杆机配备中空六方接长式钻机和￠27双翼钻头湿式打眼.为了进一步保证孔深准确,可在起始钻杆上用白色或黄色油漆标出终孔位置.2、插入树脂药卷前应检查其质量（以手感柔软为合格标准），并注意快凝药卷在上，缓凝药卷在下。
3、用棉丝将锚索锚固段的水、煤屑等擦干净，用塑料封箱胶带将树脂药卷与锚索粘贴定位。
4、锚索下端装上专用搅拌驱动器，2人配合用锚索顶住锚固剂缓缓送人钻孔（注意不能反复抽拉锚索），确保锚固剂全部送到孔底。
5、将专用搅拌驱动器尾部六方头插入锚杆机上。
6、一人扶住机头一人操作锚杆机，边推进边搅拌，前半程用慢速旋转，后半程用快速旋转，搅拌时间控制在20~30s。
7、停止搅拌，但继续保持锚杆机的推力约3min，然后可缩下锚杆机并移开打下一个锚索孔。
8、10min后，先卸下专用驱动器，装上托梁、托盘、锚具，并将其托到紧贴顶板的位置。
9、2人一起将张拉千斤顶套在锚索上并用手托住。
10、开泵进行张拉，并注意观察压力表读数，达到设计预紧力千斤顶行程结束时，快速换向回程。
11、卸下张拉千斤顶（注意用手接住避免坠落）。
锚杆作业安全操作规程范本
锚杆作业安全操作规程范本一、概述本安全操作规程旨在规范锚杆作业过程中的安全操作，确保作业人员的生命财产安全。
所有从事锚杆作业的人员都必须严格遵守本规程。
二、安全准备1. 作业人员在进行锚杆作业前，必须穿戴符合要求的个人防护装备，并进行相关安全培训。
2. 在作业现场设置明显的安全警示标识，并保持良好的视觉通畅。
3. 检查锚杆材料的质量，确保符合使用要求。
三、设备检查1. 在进行锚杆作业之前，必须对使用的各类设备进行全面检查，包括锚杆钻机、锚杆安装、锚杆切割等设备。
2. 检查设备是否正常运转，有无异常声音、异味等。
如发现异常情况，应立即停机检修，严禁带病运行。
四、作业现场安全1. 按照规定布置现场，确保通风、照明等设施良好。
2. 现场杂物必须及时清理，防止跌倒或滑倒。
3. 严禁在作业区域内吸烟、使用明火等有火源行为。
五、锚杆材料安装1. 在安装锚杆材料前，必须对材料进行检查，确保无损伤、无裂纹等缺陷。
2. 按照正确的安装方式和技术要求进行杆材安装，严禁临时加工、改装等操作。
六、锚杆固定1. 在固定锚杆时，应确保杆材与固定部位完全贴合，不得有松动、空隙等情况。
2. 锚杆固定后，应进行力学性能检测，确保锚固效果符合要求。
七、切割与拆除1. 在进行锚杆切割和拆除作业时，必须配备相关的安全设备和防护措施。
2. 切割、拆除过程中，应注意防止火花飞溅、杆材抛出等危险情况的发生。
3. 完成切割与拆除后，必须对作业现场进行彻底清理，确保无杂物、无危险隐患。
八、紧急情况处理1. 作业人员在紧急情况下应立即停止作业，保护自身安全。
2. 如发生事故、伤病等紧急情况，应及时报告相关负责人并采取适当的急救措施。
九、安全记录和培训1. 完成锚杆作业后，应及时填写安全记录表，并归档保存。
2. 对作业人员进行定期的安全培训，加强安全意识和操作技能的培养。
十、违规处罚1. 对违反本安全操作规程的人员，将按照相关规定进行处罚。
2. 如发现重大安全隐患，应立即停止作业，并进行整改和报告。
锚杆支护的安全措施
锚杆支护的安全措施一、施工前的准备工作：1、施工队按计划准备锚杆、树脂药卷、托板、螺帽、金属网〔金属网采纳12#元丝加工而成〕、临时支护材料等。
二、施工顺序：〔1〕敲帮问顶临时支护打锚眼锚固。
〔2〕随掘进头掘进方向由北向南进行。
四、锚杆支护技术措施：1、锚杆支护①、锚杆及构件：锚杆用￠18螺纹钢制成，锚杆尾螺纹段长0.05m；金属弧形方托板规格：长宽厚=120㎜120㎜8㎜；每根锚杆上1颗M16㎜的螺帽。
②、锚杆支护参数：锚杆长度：2m/根。
树脂药卷规格：长350㎜，直径￠23㎜。
锚固形式：端头锚固，每根锚杆用3卷树脂锚固剂。
锚固力：60KN。
锚杆布置：方形布置。
锚杆垂直于巷道轮廓线，锚杆不得布置在岩缝中。
锚杆间、排距：0.7m，局部较破碎段缩小间、排距为0.6m。
每张金属网规格：长宽=2.0m1.0m，金属网网孔规格：100㎜100㎜。
2、锚杆支护参数验算①、锚杆长度La+b+h=0.4+0.1+1.5=1.4(m)式中 L锚杆长度；a锚杆锚入牢固稳定的悬吊岩层深度〔一般0.25～0.4m，取0.4m〕；b锚杆外露长度。
有托板的≯0.1m；h被悬吊岩层厚度〔分层厚度为1.2m，破层段取1.5m〕。
选择锚杆有效长度为2.0m符合要求。
②、锚杆直径式中 d锚杆直径，mm；Q制定锚固力，60KN；Rt螺纹钢屈服强度，335KN。
选择d=18mm的螺纹钢制作锚杆。
③、锚杆间距：每根锚杆承当岩石的重量小于或等于锚杆锚固力，锚固力小于杆体拉断力。
查资料可知，直径￠18mm的螺纹钢屈服强度为335mpa，杆体承载力即为85KN。
式中 Q制定锚固力，60KN；K安全系数〔取2〕；H锚固厚度〔h=1.0m〕；r容重〔r=24.5KN/m;〕。
制定最大间距0.7m小于理论值0.845m，符合要求。
以上锚杆间距制定也符合按经验公式D0.5L=0.52.0=1.0m〔D锚杆间距，m；L锚杆长度，m〕确定的锚杆参数。
五、锚杆支护施工方法及技术要求：①、采纳MQT-120锚杆机，采纳￠28的钻头，打眼困难时采纳长、短钎套打。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
锚杆、锚索施工安全技术措施
(标准版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
锚杆、锚索施工安全技术措施(标准版)
一、支护形式及规格
（1）301材料道初次选用锚杆、锚索、菱形金属网联合支护，作为实验，成功后，后期全部选用此形式支护。
（2）巷道顶部每隔4米打一根锚索，锚杆间排距0.8米，每排打5根锚杆，顶部3根，两帮各打一根。
（3）锚索：钢交线5000mm×?12mm,锚杆：?1800mm×?16mm,
二、施工要求：
（1）锚杆外露长度从托板起不大于50mm，顶锚杆角度不小于75°,遇裂隙时,锚杆要尽量垂直于裂隙面,帮锚杆垂直巷道帮布置,托板垂直于帮、顶板。
（2）顶网长边垂直于巷道中线铺设，帮网顺巷铺设。
相邻网必须对接，对接宽度10mm。
（3）锚索应尽量于岩层面或巷道轮廓线垂直布置，外露长度不超过200mm。
（4）顶锚杆锚固力不小于70KN，帮锚杆不小于30KN，锚索承载能力应在230KN以上。
三、安全技术措施
（1）打锚杆时必须由外向里，由中间向两边，当顶板不平时，要先将岩面找平，后施工。
（2）钻锚索孔和锚杆眼时，要先检查开孔周围的顶板情况，应选择顶板完好的地点开孔。
打眼前，眼孔下方必须打设临时支护。
（3）打眼前所有控制开关应处在关闭位置，油雾器充满良好的润滑油。
（4）检查风水管长度是否够用，风水管接到钻机上以前要吹干净，接头于钻机连接要牢固。
（5）钻锚索眼时，要两人进行，开钻时，一人扶钻安眼，一人开钻，开钻时先开水在开风，最后开钻。
停钻时先停钻，在停风，最后停水，严禁打干眼。
（6）钻眼时，先缓慢钻进几分钟后，在全速开钻，钻进时推力要均匀，不得顶弯钻杆；钻眼时不能用手摸旋转的钻杆，操作者的衣服、袖口要扎紧，严禁戴手套。
（7）钻孔完毕，用压水将孔冲洗干尽，回掉钻杆，放入锚固剂，用钢交线将锚固剂轻轻推入眼底，用搅拌器进行搅拌10～15S，停止搅拌后保持钻机推力3～5min方可撤掉钻机，上好托板，15min后进行张拉。
（8）张拉时千斤顶应与钢绞线保持同一轴线；一次张拉长度不得150cm,张拉时，操作人员必须注视油泵压力表读数，油泵压力超过锚索设计张拉力（120KN）或压力表指针急促上移时停止张拉。
（9）锚杆螺丝必须拧紧，托板要紧贴岩面，未接触部分必须垫实，并派专人进行二次紧固。
（10）施工人员要经过培训，熟知锚杆机的性能和使用方法，并严格按照操作规程操作。
（11）施工期间，不得使用顶板锚杆、锚索起吊重物，经常观查巷道顶板压力变化情况，如有损坏严重的地方必须及时加强支护。
（12）未提及部分严格按《煤矿安全规程》相关内容执行。
2006年11月27日
编制：
区长：
安监室：
审核：
安全生产技术部：
总工程师：
学习人员签名：
