沸腾干燥机的使用操作说明
GFG120高效沸腾干燥机使用说明书
GFG120高效沸腾干燥机使用说明书公司地址：邮编：目录一．概述二．原理三．适用范围及主要特点四．机构组成五．安装六．操作七．外购件目录一．概述GFG型高效沸腾干燥机是为适应GMP医药工程设计，而开发的一种新型、高效型干燥机，它能与摇摆式颗粒机和GHL高效湿法制粒机配套，其具有传统卧式XF型沸腾干燥机更宽的流化范围。
二．工作原理将干燥的物料（颗粒或细粉）投入干燥器料斗，空气经初中效过滤器过滤后（达到10万级净化要求），经加热（蒸汽或电）升温至干燥所需的温度，然后进入主塔，热空气穿过料斗底部的空气分布板，与被干燥物接触，物料被流化，同时物料与热空气进行传热传质的过程，水份挥发后，由热空气带走的细粉进入上部的除尘室后，由布袋捕集，并由清灰装置重新返回液化室内。
三．适用范围✧医药工业上片剂，胶囊，冲剂用颗粒；✧食品。
化工等行业的粗颗粒；✧干燥时体积发生变化的物料；✧具有过湿，发粘或粒度范围分布较广的颗粒。
四．结构与组成：（如下图）五．设备安装1.场地地面应为混凝土地面，地面应平整，牢固。
场地应有效期1/100坡度，以便设备清洗时不积水。
2.安装设备出厂时主机已成整体，安装时只需连接辅助管道及相关配套设备。
法兰之间衬橡胶密封条，蒸汽加热器应安装电磁阀，电磁阀装于加热器，上法兰，下法兰安装疏水器，空气过滤器装于加热器之外端。
安装时，设备后方应距离墙壁或障碍物800mm以上的空间，以备设备检修，正面应留有充足的操作空间。
消声器装于风机出口端，风机噪声较大，建议用户应隔离安装（相应的管道由用户自行解决）装电。
压缩空气先接至主电气控制柜内，再接气。
电接至相应位置，蒸汽管道直接接至蒸汽加热器上法兰。
六．操作1.准备将压缩空气调至～，检查压缩空气，蒸汽管路，是否出现破裂，阻塞等现象，风机旋向是否正常，电源电压，蒸汽压力是否正常，法兰密封是否到位，电器设备连线牢靠。
2.操作将待干物料放入料斗内，物料不超过料斗容积的30%，然后将料车推入主机相应位置，开启顶升气缸开关，料斗上升，使料上下处于密封状态；设备干燥用空气温度，调整数显式温度仪的下限温度即可；启动引风机，然后开启搅拌电机，经干燥一段时间后，从探料器内取出样品，看是否达到干燥要求。
FG-200沸腾干燥机标准操作规程
2.4.1、操作
2.4.1.1、设备操作步骤同操作员操作模式；
2.4.2、检修方式
2.4.2.1、进入到手动操作模式，对设备的关键部件进行点对点实验；
2.4.2.2、检修结束，关闭电源。
3、成品检查
3.1、按照工艺要求进行抽样检查。
4、使用记录
4.1、使用记录每批需按实际填写；
3.职责
使用单位操作人员、工艺员、车间负责人负责实施。
4.程序
1、操作级别
操作类别
操作员级别
工艺员级别
维修级别
操作人员
操作员
工艺员
维护员
操作权限
操作
工艺参数修改和操作
手动运行及工艺参数修改和操作
2、操作内容：
2.1、设备启动前的检查和准备
项目
要求
Hale Waihona Puke 备注接通电源380V±10%/50Hz
复位急停开关
接通气源
2.2.1.3、加料：使用负压上料或人工投入已经备好的物料。加料结束关闭进料口。
2.2.2、制粒
2.2.2.1、打开电源，启动设备各项部件至喷雾，开始制粒。
2.2.2.2、每隔10min记录一次设备的进风温度、物料温度、出风温度，风机频率等使用参数。并每隔10min取样一次，目视观察成粒程度。
FG-200沸腾干燥机标准操作规程
文件编码
页 码
2.2.2.3、当物料颗粒达到要求，即可停机出料；
2.2.2.4、设备制粒完成后，关闭设备；
2.2.3、出料
2.2.3.1、移出料车至适当位置；
2.2.3.2、将承接物料的桶/槽/袋移动至设备料斗下方，翻转料斗出料。
2.2.3.3、目视检查物料如有出不尽，请用不锈钢或其他洁净的工具辅助出料，严禁用手直接接触。
GFG高效沸腾干燥机使用说明书
五．设备安装 1.场地
地面应为混凝土地面，地面应平整，牢固。 场地应有效期 1/100 坡度，以便设备清洗时不积水。 2.安装 设备出厂时主机已成整体，安装时只需连接辅助管道及相关配套 设备。 法兰之间衬橡胶密封条，蒸汽加热器应安装电磁阀，电磁阀装于 加热器，上法兰，下法兰安装疏水器，空气过滤器装于加热器之外端。 安装时，设备后方应距离墙壁或障碍物 800mm 以上的空间，以备 设备检修，正面应留有充足的操作空间。 消声器装于风机出口端，风机噪声较大，建议用户应隔离安装（相 应的管道由用户自行解决）装电。压缩空气先接至主电气控制柜内， 再接气。电接至相应位置，蒸汽管道直接接至蒸汽加热器上法兰。 六．操作 1.准备 将压缩空气调至 0.4～0.6MPa，检查压缩空气，蒸汽管路，是否 出现破裂，阻塞等现象，风机旋向是否正常，电源电压，蒸汽压力是 否正常，法兰密封是否到位，电器设备连线牢靠。 2.操作 将待干物料放入料斗内，物料不超过料斗容积的 30%，然后将料 车推入主机相应位置，开启顶升气缸开关，料斗上升，使料上下处于
GFG-200 高效沸腾干燥机
使 用 说 明 书
一． 概述 二． 工作原理 三． 适用范围 四． 结构与组成 五． 设备安装 六． 操作 七． 易损件清单
目录
一． 概述 GFG 型高效沸腾干燥机是为适应 GMP 医药工程设计，而开发的一
种新型、高效型干燥机，它能与摇摆式颗粒机和 GHL 高效湿法制粒机 配套，其具有传统卧式 XF 型沸腾干燥机更宽的流化范围。 二． 工作原理
先关闭加热开关→搅拌电机→引风机，然后再清灰数次，放下顶升气
缸→推出料车。搅拌装置严禁床启动，待物料流化良好后，应关闭搅
拌电机，以提高齿轮寿命。
七．易损件清单
卧式沸腾干燥机标准操作规程
卧式沸腾干燥机标准操作规程1．目的：正确使用卧式沸腾干燥机、保证工艺质量。
2．范围：适用于卧式沸腾干燥机的操作3．责任：卧式沸腾干燥机的操作者4．程序：1、空载运行1.1打开沸腾室操作门，检查滤袋有无破裂和小孔，如有，必须修理好，然后把布袋套在骨架上，抱紧抱箍，再关闭沸腾室操作门。
1.2启动空气压缩机及电气控制箱内电源总开关。
1.3启动风机按纽1～2秒钟后马上停止，检查风机旋向是否与蜗壳上的标记一致。
1.4启动风机，徐徐开启风门，检查各测温点的温度传感器，温控仪是否灵敏, 依次关闭排风阀，打开脉冲控制仪、脉冲电磁阀、空压泵，检查各阀门工作是否灵敏。
然后打开蒸汽阀到5Pa。
1.5以上全部过程检查完毕后, 空载运行0.5小时。
2、负载运行2.1当进风温度T1下降到30℃左右，从卧式沸腾床加料口加入物料, 启动风机、加热按钮, 设定物料温度, 将风门从00～900依次调节, 从卧式沸腾床上的视镜中观察物料沸腾状态的程度，检查沸腾高度是否由低到高, 如是，则设备运行正常, 反之则需检查各通风管道是否有阻塞现象。
2.2卧式沸腾床内物料温度由温控仪设定而自动控制, 但进风温度T1和混合室温度T2都只显示, 操作时应按物料的工艺要求, 事先设定好物料的最高温度值, 其调节方法见《XMT温控仪使用说明书》。
2.3从主机的视镜内可以观察到沸腾的状态, 一般沸腾高度在300~400㎜为宜，对温度范围小的物料更应如此，一旦发现沸腾床内物料发生结块或塌床等现象时，应立刻关闭加热按钮，等物料温度下降后，关机后，把原床内物料处理后再进行干燥工艺过程。
2.4换品种时，主机应清洗，过滤袋，否则会因粉尘过多造成阻塞，影响沸腾的建立和干燥效果。
2.5在干燥结束时，再停止加热器汽源、电源，当物料冷却到30℃左右时，可关闭整个机器。
XF系列卧式沸腾干燥机使用说明
XF系列卧式沸腾干燥机产品型号：X F—一、X F系列卧式沸腾干燥机产品主要特点及适用范围：适用于医药药品、化工原料、食品、粮食加工，饲料的干燥作业。
如原料药、压片颗粒、中药冲剂、食品饮料冲剂、玉米胚芽、饲料、塑粒树脂、柠檬酸和其它粉状、颗粒状物料的干燥处理。
其颗粒大小为8-110目，含水量为≤30%；干燥后，含水量为1%-5%。
二、X F系列卧式沸腾干燥机外形图：三、X F系列卧式沸腾干燥机主要规格及技术参数：四、X F系列卧式沸腾干燥机主要结构及工作原理：XF型沸腾干燥机是利用经过滤后的洁净空气，经热交换器的对流换热，使空气温度上升到一定的温度进入主机进风管，经阀板分配进入沸腾床底部孔板，再进入沸腾床，湿物料从加料器进入干燥器。
在风压力作用下，物料在沸腾床内形成沸腾状态，热空气与物料充分接触，提高了传热效率，在较短的时间内促使物料中的水份蒸发分离。
XF型沸腾干燥机的主要部件：沸腾床及进风管部件，沸腾床部件底部有分布板，即孔板，两侧有视境窗，两端分别是进料口和出料口，手孔位置。
进风管调节阀部件有数个，每个都可以调节其开启大小。
五、X F系列卧式沸腾干燥机安装与调整说明：1、沸腾干燥机在安装时的关健在于各连接部位的密封性，所以各连接部必须用石棉橡胶板加垫进行密封。
连接螺栓必须拧紧，以保持不漏气，否则，将严得影响沸腾与干燥效果。
2、为了减小风机噪音，用户可把风机放在消音室内（用户自建）。
3、安装时，旋风分离器、风机的安装位置，根据厂房位置可变。
六、X F系列卧式沸腾干燥机操作与使用：1、启动风机，检查整套设备安装之后的密封性。
2、打开通入散热器的蒸汽阀门，并测量进风温度，调至用户需要的温度。
3、将物料投入星形加料器，并启动电机使物料进入沸腾床内。
4、通过沸腾床的视镜窗，观察沸腾床内物料沸腾状态及干燥情况，调整床下面的进风管阀门开启大小，调至最佳状态。
5、物料进入沸腾室后，要保持一定的料层厚度，由于物料进入沸腾室后自动移向出料口，初始的物料虽得到干燥，需放出后再加入加料器进行干燥，经过几次放料测试，测得物料含有水份符合要求后，方可连续加料与出料。
沸腾制粒干燥机操作规程
沸腾制粒干燥机操作规程1. 引言沸腾制粒干燥机是一种广泛应用于制药、食品、化工等行业的设备，用于将湿粉或湿颗粒物料制成均匀的颗粒状物料。
本文档旨在指导操作人员正确、安全地操作沸腾制粒干燥机，以确保设备正常运行和产品质量。
2. 设备概述沸腾制粒干燥机由主机、加热系统、风机、过滤系统、控制系统等部分组成。
主机内部装有制粒床、雾化装置等。
操作人员在操作过程中需熟悉各个部分的功能和构造。
3. 操作流程3.1 准备工作在操作沸腾制粒干燥机前，操作人员需做好以下准备工作： - 确保操作人员已穿戴好防护设备，如工作服、手套、口罩等。
- 检查设备是否正常运行，如有异常情况应及时报修。
- 清理和消毒制粒床和相关管道。
3.2 启动设备按照以下步骤启动设备： 1. 开启主机电源，并确保所有的电源开关处于关闭状态。
2. 按照制粒物料的要求，调整加热系统的温度。
3. 打开风机，将供料口和排料口打开。
3.3 加料操作1.确保供料设备已连接到沸腾制粒干燥机。
2.将制粒物料通过供料设备添加到制粒床中。
3.根据物料的特性和要求，调整制粒床的运行参数，如温度、湿度、风量等。
3.4 制粒过程1.打开制粒床底部的气体流量控制阀，使气体通过雾化装置产生微小的颗粒。
2.控制加热系统的温度和风速，使床层的湿度和温度达到预设的要求。
3.监控制粒床的运行情况，观察物料的制粒过程，根据需要调整运行参数。
3.5 干燥过程1.当物料的湿度达到预设的要求后，关闭雾化装置，停止床层的湿化。
2.继续保持加热系统的温度和风速，使物料充分干燥。
3.根据物料的特性和要求，调整干燥时间和温度。
3.6 排料操作1.当物料的干燥程度达到要求后，关闭加热系统和风机。
2.打开排料口，将制粒好的物料排出。
3.7 清洁和维护1.在每次使用结束后，清理制粒床和相关管道，并清洗制粒床。
2.定期检查设备的运行状态，及时进行维护和保养。
3.在设备使用过程中，发现故障或异常时，立即停止操作，并联系维修人员进行处理。

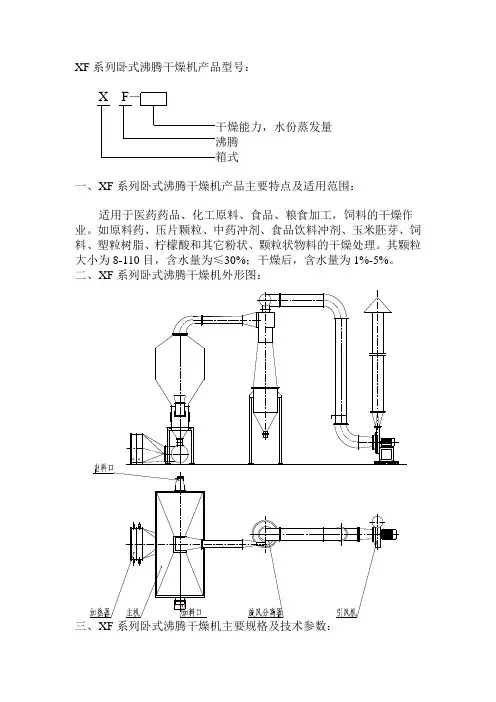

XF系列卧式沸腾干燥机使用说明
XF 系列卧式沸腾干燥机产品型号：X F—干燥能力，水份蒸发量沸腾箱式一、 XF 系列卧式沸腾干燥机产品主要特点及适用范围：适用于医药药品、化工原料、食品、粮食加工，饲料的干燥作业。
如原料药、压片颗粒、中药冲剂、食品饮料冲剂、玉米胚芽、饲料、塑粒树脂、柠檬酸和其它粉状、颗粒状物料的干燥处理。
其颗粒大小为 8-110 目，含水量为≤ 30%；干燥后，含水量为 1%-5%。
二、XF 系列卧式沸腾干燥机外形图：三、 XF 系列卧式沸腾干燥机主要规格及技术参数：技术参数干燥能力风机功率风压风量进风温度最大能耗型号kg/h Kw Pa m3/h℃JXF-1010-157.5 5.5X103150060-200 2.0X108 XF-2020-257.5 5.8X103200060-200 2.6X108 XF-3030-40157.1X103385060-200 5.2X108 XF-5050-80308.5X103700060-200 1.04X109四、 XF 系列卧式沸腾干燥机主要结构及工作原理：XF 型沸腾干燥机是利用经过滤后的洁净空气，经热交换器的对流换热，使空气温度上升到一定的温度进入主机进风管，经阀板分配进入沸腾床底部孔板，再进入沸腾床，湿物料从加料器进入干燥器。
在风压力作用下，物料在沸腾床内形成沸腾状态，热空气与物料充分接触，提高了传热效率，在较短的时间内促使物料中的水份蒸发分离。
XF 型沸腾干燥机的主要部件：沸腾床及进风管部件，沸腾床部件底部有分布板，即孔板，两侧有视境窗，两端分别是进料口和出料口，手孔位置。
进风管调节阀部件有数个，每个都可以调节其开启大小。
五、 XF 系列卧式沸腾干燥机安装与调整说明：1、沸腾干燥机在安装时的关健在于各连接部位的密封性，所以各连接部必须用石棉橡胶板加垫进行密封。
连接螺栓必须拧紧，以保持不漏气，否则，将严得影响沸腾与干燥效果。
2、为了减小风机噪音，用户可把风机放在消音室内（用户自建）。
沸腾干燥器标准操作程序
沸腾干燥器标准操作程序1.准备1.开车前准备1.1首次开车前检查电机与机座螺栓齐全紧固，检查联轴器连接可靠，防护罩安装牢固。
1.2保持沸腾罐体清洁和沸腾罐顶平台附件的清洁。
1.3检查进/回风温度计显示是否正常，是否经校验且在有效期内。
1.4检查取样阀是否处于关闭状态，防止漏料，检查取样杯是否清洁、干燥。
1.5检查静电跨接线是否连接完好。
1.6检查压缩氮气是否符合要求，压力不低于0.3MPa。
1.7检查捕集袋是否齐全，是否有破损、脱落。
1.8检查锅底拉筋是否开焊。
2.操作程序2.1投料2.1.1备料：复核上游工序交接物料与生产流动卡一致性，将湿粉或半干粉分批号称重、取样测水分，通过计算备好总折干在450±20kg的湿粉或半干粉，入锅前进行称重复核并做记录（记录记清批号、重量、水分、总折干等）。
2.1.2检查：入锅前检查散流板是否移位，能否转动，固定螺丝是否松动，若有异常调整散流板位置并拧紧固螺丝。
手动检查搅拌，用手转动搅拌轴，若有异响或转不动时及时维修。
2.1.3入料：把准备好的湿粉投入沸腾干燥器内，每锅投料量折干在450±20kg。
若物料松密度偏低时，入锅量控制在距离料仓上沿5cm处。
2.1.4上仓：入锅完毕后检查胶条安装正确，静电跨接线固定螺栓紧固，并将料仓推入指定位置,检查气包处于泄气状态，启动升降按钮，使料仓顶紧沸腾室。
2.2干燥2.2.1环境湿度与风机频率：2.2.1.1环境湿度＞90%，不开沸腾干燥物料。
2.2.1.2环境湿度≤60%，设定1#2#3#沸腾风机旋钮至40-50HZ，（物料能沸腾起来，搅拌能搅动物料没有异常，尽量低频率运行）。
2.2.1.3阴雨天气或环境湿度＞60%，通知技术区开除湿空调，当沸腾进风口湿度＜50%且温度＜35℃时，方可开沸腾。
2.2.1.2打开风机，检查气包处于充气状态，打开除尘仪，观察可燃气体数值，控制数值低于70%LEL，调节风机频率，使物料完全沸腾，物料完全沸腾5分钟后打开搅拌，沸腾风机频率最高为50HZ，冷吹10分钟，十分钟后可燃气体数值≥60%LEL则继续冷吹，直至可燃气体数值＜60%LEL。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：生产能力视物料的比重、物料的含水份的不同而定。
三、用途
*片剂用、胶囊用、冲剂用颗粒
*食品、化工等行业的大颗粒、微细粉末
*具有过湿、发粘或粒度范围分布较大的颗粒或粉体
四、工作原理
待干燥的物料（颗粒或细粉）投入干燥器料斗，空气经中效过滤器除尘后，由加热器升温至干燥所需要的温度，然后进入主塔，当其穿过料斗底部的多孔板，使料斗内物料流化同时除去水份而干燥，水份挥发后随排风经布袋过滤器过滤后由风机排出，干燥过程中随风上升的细粉则由布袋捕集，并通过清灰装置返回流化床。
五、设备特点
*本设备采用圆形结构料斗，无死角，成品含水均匀，清洗方便彻底。
*料斗（沸腾床层）用O型冲气囊与机体密封，装卸料方便。
料斗内配有搅拌器，物料沸腾无死角。
干燥均匀、快速。
顶部配有过滤袋，并有脉冲自动抖袋装置，能有效防止物料飞损。
*采用抗静电特种纤维布，清灰效果好，安全可靠。
*床内设置搅拌装置，可避免沟流或团聚，流化范围广。
六、设备安装
1、场地：
场地应留有1/100坡度，以便设备清洗时不积污水。
2、安装：
设备整机出厂，安装时设备后方距离墙壁应有³800mm的检修空间，正面应留有足够的操作空间。
风机噪音较大，建议用户应隔离安装，将电源、蒸汽、压缩空气接至主机相应管道位置。
七、操作
1、准备阶段：
将压缩空气调至0.35~0.4Mpa，检验风机旋向，其操作按相应的说明书进行。
2、操作：
将料斗投入待干物料，然后将料车置入主机相应位置。
顶升”气缸使料斗上下法兰密封。
设定干燥用空气进风温度至所需值。
启动引风机——启动搅拌电机。
将自动——手动开关放于手动，分别合上左风门、左清灰、右风门、右清灰，各动作是否灵活。
物料干燥后关闭搅拌电机—停引风机—手动清灰数次—“顶降”料斗、出料。
3、搅拌装置严禁死床启动，一般流化良好应关闭搅拌，以提高齿轮寿命。
4、八、电气原理图
详见电气原理图。
九维护和检修
全套设备必须定期检查维护，使设备发挥应有性能，保持正常运转，仪器、仪表应保持干燥，清洁设备周围，操作现场要经常打扫，保持清洁。
1．压缩空气过滤器6~12个月，过滤器拆开用软刷洗刷全部零件，每次运转前除尽下部积水。
2．油雾器每15天应加注食用植物油，以便电磁阀能及时得到润滑。
3．空压机每班工作完毕，清除罐内冷凝水。
4.布袋随时检查其透气性能，一旦堵塞，应于清洗。
停机和更换品种时，亦应于清洗。
