E-MF6000智能马弗炉说明书

合集下载

智能马弗炉使用说明书

一体化智能马弗炉操作规程
1、本智能马弗炉是高性能机电一体化的新一代智能产品，用于测
定煤炭的慢灰、快灰、罗加指数、粘结指数、挥发分等项目
2、使用温度：0℃～40℃
3、相对湿度：≤85%
4、供电电源：AC220V±22V，50Hz±1Hz
5、使用环境不应有强蚀气体、强电磁设备和强永久磁场，通风良
好
6、产品应牢固放置于试验室工作台上，室内面积宽敞、光线明亮
适度
7、开机工作前，必须对使用的产品及其它仪器和设施进行仔细检
查，特别是检查电气系统的接线应正确牢靠，发现异常情况应及时处理
8、操作人员必须是经过专业培训的人员，熟悉本使用说明书和有
关配套的机电、仪器、设施等，不合格操作员不得上岗操作9、试验步骤：
（1）缓慢灰化
称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到（815±10）℃，灰化并灼烧到质量恒定。

以残留物的质量占煤样质量的百分数作为煤样的灰分。

（2）快速灰化
将装有煤样的灰皿由炉外逐渐送入预先加热至（815±10）℃的
马弗炉中灰化并灼烧至质量恒定。

以残留物的质量占煤样质量的百分数作为煤样的灰分。

（3）挥发分测定
称取一定量的空气干燥煤样，放在带盖的瓷坩埚中，在（900±10）℃温度下，隔绝空气加热7min。

以减少的质量占煤样质量的百分数，减去该煤样的水分含量作为煤样的挥发分。

5E-MF6000智能马弗炉

文件号：5E-MF6000智能马弗炉使用与维护规程2010年月日发布 2010年月日实施鞍钢集团朝阳鞍凌钢铁有限公司CMW/AnLsteel 6240 EA (0403)-2010/0 第1页共4页化检验中心文件更改一览表5E-MF6000智能马弗炉使用与维护规程本规程适用于智能马弗炉的使用与维护。

该设备是一种通用的加热设备一、操作1、主要技术参数a、功率：3.5kwb、控温范围：300℃-999℃c、温度分辨率：1℃d、控温精度：±2℃e、工作环境:室内0℃-40℃，相对湿度RH≤80%f、电源电压：220VAC±10VAC，50Hz±1Hz2、操作方法1）在初始状态下，按下面板上的“快灰”键，屏幕显示“FF”，面板上的快灰指示灯被点亮，然后按下“启动置入”键确认，快灰程序开始后，炉温直接升至850℃，温度到时报讯3声，时间清零，面板的“就绪”指示灯亮，表明仪器准备就绪，可以开始试验可。

缓慢放入样品，灯样品全部放完，关上炉门，按下“启动置入”键，时间清零，面板的“就绪”指示灯闪烁。

当温度回升到815时，报讯3声，时间清零，在815恒温1小时，取出样品，按“复位”键退出快灰测试程序。

3）挥发分试验在初始状态下，打开电源，按“挥发分”键，屏幕显示“HFF”，“挥发”指示灯被点亮，在按下“启动置入”键确认，仪器进入挥发分测试程序。

首先炉温升到920℃，然后报讯3声，“就绪”指示灯被点亮，炉温在920恒温。

放入试样，关上炉门，按下“启动键入”键，时间清零，开始进入7min的计时阶段，在3分钟内回到900℃），3分钟时报讯3声。

当时间还剩最后30秒时，报讯5声提醒用户准备在7min时，报讯3声，用户取出试样，然后炉温自动转到初始的升温简短，以便用户进行下一次挥发分测试。

按“复位”键退出挥发分测试程序。

二、维护1、开机前，检查设备电源；2、试验完毕后，及时清理设备卫生。

编制人：罗慧远审核人：王身庆批准人：宋任伟。

智能马弗炉温控仪说明书

微电脑程控仪使用说明书微电脑温度控制器适用于功率不大于5KW，测温为K型电偶的马弗炉或其它电阻炉，在进行物质成分分析和生产过程中进行温度控制和测量。

在煤炭，电力，冶金，建材等系统已获得广泛应用。

一、适用范围与环境1、可控温度：（0-1200）℃，准确度：0.5级。

分辩率：1℃。

2、可控时间：（0-999）min，准确率：±30S/24H。

3、可连续工作。

4、安装在环境温度（5-40）℃，相对湿度：≤80 c/0 ，周边无腐蚀性气体且空气流通的场所。

二、性能特点该仪器除具有一般温控仪的程序控制、显示直观、冷端自动补偿、自动校正、自动诊断（见表1）等功能外，还具有如下显著特点：1、自编程功能。

2、断电保护功能。

3、查询功能。

4、挥发份控温程序灵活方便。

5、慢灰程序更合理，严格按国标要求，炉温升到500℃用30分钟，815℃恒温结束后，根据需要可继续进行恒温等待以检查性灼烧试验或停机。

6、安全可靠性高，便于维护。

采用高科技CPU，“以软代硬”减少易引起故障的硬件，提高了系统可靠性。

【注】：查明是可控硅关不断，还是误操作所致（如炉温高于560℃时切换到慢灰加热程序，因它的第一、二阶段程序整定值500℃，高于要求值60℃）。

三、面板及键1、后面板安装说明：（1）连接电源的接线柱二个：红、黑接线柱分别接220V交流电源的相线和中线。

（2）连接电炉（加热电阻丝的）接线柱二个：红柱为仪器相线出线，黑柱为中线出线。

（3）地线接线柱与试验室地线相连接，请勿与电源中线相接。

（4）熔丝座内装1A保险管。

（5）热电偶接线柱二个，其正、负极分别与补偿导线的正、负极相连接，而补偿导线的另一端的正、负极与测温电偶输出端子的正、负极相连接。

2、前面板面板说明：（1）数码管从左到右：第1-4位显示时间，单位：秒，符号：（S）（可编程项目9单位为分钟）；第5-8位显示温度，单位：度，符号：（℃）；第9位显示程序段号：第10位显示项目序号，与项目序号所对应的项目见面板菜单。

马弗炉作业指导书

5.6炉和控制器必须在相对湿度不超过80%没有导电尘埃和爆炸性气体和能破坏金属绝缘和电子元件腐蚀性气体的场所工作。
5.7定期经常检查电炉、控制器后接头的连接是否良好，指示仪指针运动有无
日期
日期
6炉和控制器必须在相对湿度不超过80没有导电尘埃和爆炸性气体和能破坏金属绝缘和电子元件腐蚀性气体的场所工作
1.目的
为规范和指导本单位高温电炉（马弗炉）的操作、维护保养。
2.编写依据
高温电炉（马弗炉）说明书。
3.操作环境
温度5-40℃，湿度＜80％
4.操作规程
4.1调节温控表至所需温度，接通电源。
4.2打开电炉开关，绿灯亮升温。
4.3当电流表达到所控温度时，红灯亮。
4.4打开炉门，将所灼烧试样用长柄坩埚钳放入炉内灼烧。
4.5灼烧完毕后，先关闭电炉开关，切断电源。
5.维护和保养
5.1使用时小心操作。
5.2经常观察温度，防止自控失灵造成事故。
5.3炉膛内要保持清洁。
5.4不用时关好炉门，防止耐火材料受潮气腐蚀
5.5电炉第一次使用或长期停用再次使用时必须进行烘炉，烘炉时间：室温至200℃四小时，200℃至600℃四小时。使用时炉温不得超过最高温度，以免烧毁电热元件。并禁止向炉膛内灌注各种液体。

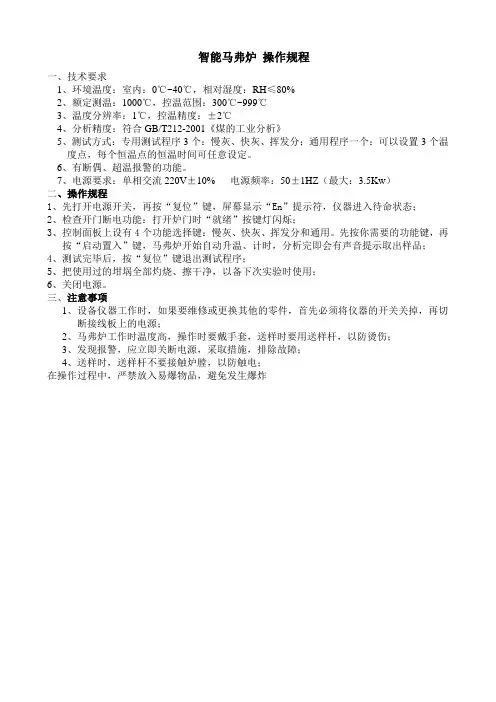

5E-MF6000操作规程

智能马弗炉操作规程
一、技术要求
1、环境温度：室内：0℃~40℃，相对湿度：RH≤80%
2、额定测温：1000℃，控温范围：300℃~999℃
3、温度分辨率：1℃，控温精度：±2℃
4、分析精度：符合GB/T212-2001《煤的工业分析》
5、测试方式：专用测试程序3个：慢灰、快灰、挥发分；通用程序一个：可以设置3个温
度点，每个恒温点的恒温时间可任意设定。

6、有断偶、超温报警的功能。

7、电源要求：单相交流220V±10% 电源频率：50±1HZ（最大：3.5Kw）
二、操作规程
1、先打开电源开关，再按“复位”键，屏幕显示“En”提示符，仪器进入待命状态；
2、检查开门断电功能：打开炉门时“就绪”按键灯闪烁；
3、控制面板上设有4个功能选择键：慢灰、快灰、挥发分和通用。

先按你需要的功能键，再
按“启动置入”键，马弗炉开始自动升温、计时，分析完即会有声音提示取出样品；
4、测试完毕后，按“复位”键退出测试程序；
5、把使用过的坩埚全部灼烧、擦干净，以备下次实验时使用；
6、关闭电源。

三、注意事项
1、设备仪器工作时，如果要维修或更换其他的零件，首先必须将仪器的开关关掉，再切
断接线板上的电源；
2、马弗炉工作时温度高，操作时要戴手套，送样时要用送样杆，以防烫伤；
3、发现报警，应立即关断电源，采取措施，排除故障；
4、送样时，送样杆不要接触炉膛，以防触电；
在操作过程中，严禁放入易爆物品，避免发生爆炸。

马弗炉的使用说明

马弗炉使用说明
1 首先检查仪器状态是否正常：电流状态处于关闭。

2 打开仪器控温箱，在仪表显示膛内温度时，开始设置程序升温步骤。

3 按住" "键2秒，进入“CO1”状态，设置起始温度，
按" "可以移动小数点；
按" "可以向下减小数字；
按" "可以向上增加数字。

从而快速达到目标升温。

4 按住"set"键，进行"CO1"和"TO1"界面的转换，设置时间段进行第一步升温。

按住" "键，进入“CO2”达到升温终目标。

5 按住"set"键，进入"CO2"设置恒温段。

按住" "键，进入“CO3”设置恒温终目标。

6 如继续升温，同样进行以上操作。

如进行降温，操作同上，设置终温度
段位室温。

如恒温，设置时间为“零”。

7 可以进行程序升温的条件下，打开电流开关，电流一般在5--10的状态。

按住" "键2秒，仪器进入升温状态“run”。

若需停止升温程序，按住" "键2秒，“stop”，关闭电流旋钮，再关闭仪器、控温箱即可。

8 切断仪器接入电源，即总电源开关关闭，关好门窗。

马弗炉使用说明书-快灰试验的操作步骤

马弗炉使用说明书-快灰试验的操作步骤
马弗炉使用说明书-快灰试验的操作步骤
马弗炉是化验室常用的分析仪器。

在煤质化验室利用马弗炉做快灰试验的操作步骤方法如下
快灰试验步骤
1 打开马弗炉控制器开关，点击“快灰”——点击“启动”——当温度升到850度，报警提示，这是进程为1。

保持850度等待试验。

2 打开炉门把灰皿架方法炉门口，让煤样在空气下燃烧灰化，依每分钟2厘米往里推进。

当所有煤样不再冒烟，发亮时，关上炉门，留15毫米缝隙，再次点击“启动”。

这时进程变成了2.
3 当马弗炉恢复到815度时，报警提示，进程自动增至到3。

这时控制器从新计时，保持815度40分钟。

4 在815度下保持40分钟时，报警提示，这时取出灰皿架，再空气中冷却5分钟，移入干燥器。

5 在干燥器中冷却至室温，根据灰分计算公式计算出空气干燥基灰分百分含量。

灰分=灼烧后剩余物的质量÷原来称取煤样的净重
×100……..（空气干燥基灰分Aad）
Ad=Aad×100÷（100-Mad）………..（干基灰分）
注意：称取的煤样一定要均匀的摊平在灰皿里，不许堆积，必须平均摊平。

否则烧不透，结果不准确。

建议在815度保持40分钟后追加20分钟。

避免检查性试验，和烧不透现象发生。

MF6000马弗炉使用说明书

一、概述5E-MF 6000智能马弗炉（见外形图）是一种通用的加热设备。

该产品使用独特的新颖的上开盖式炉门结构，采用新型的保温材料，结构设计合理，操作简单，配有智能程序控温装置，与传统的马弗炉相比具有轻型、升温快、能耗低、控温准确等优点，是煤炭的灰分、挥发分测定用的理想设备，并适用于其他物体的加热试验和加工件的热处理。

对体积笨重、能耗高、无智能操作的传统马弗炉来讲是一种理想的更新换代产品。

安装使用产品前，请仔细阅读使用说明书本说明书版次：2008年4月第二版二、主要技术参数及功能：⑴.额定温度：1000℃⑵.功率：3.5kW⑶.控温范围：300℃～999℃⑷.温度分辨率：1℃⑸.控温精度：±2℃⑹.工作环境：室内0℃～40℃，相对湿度RH≤80%⑺.电源电压：220VAC±10VAC,50Hz±1Hz⑻.主要功能：专用测试程序3个：慢灰、快灰、挥发分。

通用测试程序1个：可以设置3个恒温点，每个恒温点的恒温时间可任意设定。

有断偶、超温报警的功能。

三、试验操作控制面板(见图1)上设有4个功能选择键：慢灰、快灰、挥发分和通用；4个置数键：设置、百位、十位和个位；另外还有一个“启动置入”键和一个“复位”键。

使用电源开关开机和按“复位”键，屏幕显示“En”提示符，仪器进入待命状态（注：每次按下按键时，会听到“嘀”的键盘提示音）。

图1 控制面板示意图进入测试或测试程序后，要转入另一个测试程序，需按“复位”键（或电源开关）重新启动仪器，并在仪器的初始状态下（屏幕显示“En”提示符）重新选择所需的功能。

面板上还有8个指示灯，当选择“慢灰”、“快灰”、“挥发”或“通用”测试时，相应的功能指示灯便被点亮；当温度超过1000℃时，报警指示灯被点亮；在测试过程中，每完成一个阶段的测试，在蜂鸣器报讯的同时，“报讯”指示灯被点亮；“加热”指示灯被点亮时表明此时炉子正在通电加热。

“就绪”指示灯的功能有4种，不亮时，说明仪器尚未准备好。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5E-MF6000智能马弗炉说明书二、主要技术参数及功能：⑴.额定温度：1000℃⑵.功率：⑶.控温范围：300℃～999℃⑷.温度分辨率：1℃⑸.控温精度：±2℃⑹.工作环境：室内0℃～40℃，相对湿度RH≤80%⑺.电源电压：（220±10）VAC,（50±1）Hz⑻.主要功能：专用测试程序3个：慢灰、快灰、挥发分。

通用测试程序1个：可以设置3个恒温点，每个恒温点的恒温时间可任意设定。

有断偶、超温报警的功能。

使用电源开关开机和按“复位”键，屏幕显示“En”提示符，仪器进入待命状态（注：每次按下按键时，会听到“嘀”的键盘提示音）。

进入测试或测试程序后，要转入另一个测试程序，需按“复位”键（或电源开关）重新启动仪器，并在仪器的初始状态下（屏幕显示“En”提示符）重新选择所需的功能。

“就绪”指示灯的功能有4种，不亮时，说明仪器尚未准备好。

点亮时表明仪器准备就绪，用户可以进行试验了，比如用户选择快灰测试，当炉温升到850℃时，“就绪”指示灯亮，表明用户可以送样了。

就绪指示灯慢速闪烁时，表明正在进行试验。

就绪指示灯快速闪烁时，表明炉门没有关好或者是炉门监控开关损坏。

另外，面板上还有2个显示窗口，较大的为温度显示屏，是用来显示温度的；另一个是时间显示屏，其显示格式为“时：分：秒”，用来显示测试时间的。

⑴．慢灰测试：在初始状态下（仪器屏幕显示“En”提示符），首先通过设置键设置好慢灰测试的参数T1、t1、T2、t2（具体操作见设置菜单的说明，若同上一次测试参数相同，则不需设置），按下面板上的“慢灰”键，屏幕显示“HF”，面板上的慢灰指示灯被点亮，然后按下“启动置入”键确认，面板上的就绪指示灯闪烁，仪器将会按以下过程进行自动控制：试验第1阶段：在不低于30min从室温升至T1（500℃为典型值）。

温度达到T1时报讯3声。

试验第2阶段：在T1恒温t1(30min为典型值) ，恒温时间到t1时，报讯6声。

试验第3阶段：炉温从T1升至T2(815℃为典型值)，当温度到T2时报讯3声。

试验第4阶段：在T2恒温t2（1h为典型值），当时间到时报讯6声。

试验第5阶段：在T2恒温。

试验第6阶段：在T2恒温20min，时间到报讯6声。

慢灰程序开始后，按照国标要求打开炉门15mm左右的缝隙（拨出炉口左侧支板），大约30分钟炉温升至T1，此时报讯3声，时间清零，开始进入第2阶段。

在T1的恒温时间t1到时，报讯6声，时间清零，试验进入第3阶段。

当温度升到T2时，报讯3声，时间清零，试验进入第4阶段。

在T2恒温t2时间到时，报讯6声，提醒用户取出样品，试验进入第5阶段，一直在T2恒温。

如果需要做灰分的检查性试验，放入试样后只需按“启动置入”键即可，当温度回升到T2时，报讯3声，时间清零，试验进入第6阶段。

当第6阶段的20min 到时，报讯6声，程序又跳回到第5阶段，如此循环下去。

按“复位”键退出慢灰测试程序。

⑵．快灰测试：在初始状态下（仪器屏幕显示“En”提示符），首先通过设置键设置好快灰测试的参数T1、T2、t1（具体操作见设置菜单的说明，若同上一次测试参数相同，则不需设置），按下面板上的“快灰”键（注：每次按下按键时，会听到“嘀”的键盘提示音），屏幕显示“FF”，面板上的快灰指示灯被点亮，然后按下“启动置入”键确认，仪器将会按以下过程进行自动控制：试验第1阶段：从室温升至T1(850℃为典型值)。

温度达到T1时报讯3声。

试验第2阶段：温度回升至T2(815℃为典型值)，当温度到T2时报讯3声。

试验第3阶段：在T2恒温t1（40min为典型值），当时间到时报讯6声。

试验第4阶段：在T2恒温。

试验第5阶段：在T2恒温20min，时间到报讯6声。

快灰程序开始后，炉温直接升至T1，温度到时报讯3声，时间清零，面板的“就绪”指示灯被点亮，表明仪器准备就绪，可以开始试验可。

缓慢放入样品，等样品全部放完，关上炉门，按下“启动置入”键，时间清零，面板的“就绪”指示灯闪烁，试验进入第2阶段。

当温度回升到T2时，报讯3声，时间清零，试验进入第3阶段。

在T2恒温t1时间到时，报讯6声，提醒用户取出样品，试验进入第4阶段，一直在T2恒温。

如果需要做灰分的检查性试验，放入试样后只需按“启动置入”键即可，当温度回升到T2时，报讯3声，时间清零，试验进入第5阶段。

当第5阶段的20min到时，报讯6声，程序又跳回到第4阶段，如此循环下去。

按“复位”键退出快灰测试程序。

⑶.挥发分试验：在初始状态下（屏幕显示“En”提示符），首先通过设置键设置好慢灰测试的参数T1、T2、t1（具体操作见设置菜单的说明，若同上一次测试参数相同，则不需设置），按“挥发”键，屏幕显示“HFF”，“挥发”指示灯被点亮，再按下“启动置入”键确认，仪器进入挥发分测试程序。

首先炉温升到T1（920℃为典型值），然后报讯3声，“就绪”指示灯被点亮（表明可以开始试验了），炉温在T1恒温。

放入试样，关上炉门，按下“启动置入”键（此步放样操作要快速、准确，不要超过10秒钟），时间清零，开始进入t1（7min为典型值）的计时阶段，在3分钟内回到T2（900℃为典型值），3分钟时报讯3声。

当时间还剩最后30秒时，报讯5声提醒用户准备在t1取出试样；时间到t1时，报讯3声，用户取出试样。

然后炉温自动转到初始的升温阶段，以便用户进行下一次挥发分测试。

按“复位”键退出挥发分测试程序。

⑷．通用测试在初始状态下（屏幕显示“En”提示符），首先通过设置键设置好通用测试的参数T1、t1、T2、t2、T3、t3（具体操作见设置菜单的说明，若同上一次测试参数相同，则不需设置），按“通用”键，屏幕显示“OF”，“通用”指示灯被点亮，再按下“启动置入”键确认，仪器进入通用测试程序。

程序按用户设定的参数开始工作，每到一个恒温点和恒温时间，程序都会给时间清零和报讯，直至整个程序完成。

按“复位”键退出通用测试程序。

⑸．设置1.设置校正温度a. 按2次“设置”键，在显示“000”时键入密码“618”，按“启动置入”键确认，屏幕将显示“1000”。

b. 使用“百位”、“十位”、“个位”键输入校正温度，其中百位数表示校正温度的符号，百位为“1”时，表示输入的校正温度为负数。

如校正温度为11℃，则输入“1011”，校正温度为-11℃时，则输入“1111”。

c. 输入完毕后，按“启动置入”键确认后程序复位。

（注：第4位（千位）的“1”表示设置的第1项）2.查看校正温度：按2次“设置”键，在显示“000”时键入密码“207”，按“启动置入”键确认，屏幕将显示所输入的校正温度。

（第4位（千位）的“2”表示设置的第2项，百位数表示补偿温度的符号，为“1”时表示校正温度为负数）。

查看后，按“启动置入”键确认后程序复位。

3. 查看冷端补偿温度：按2次“设置”键，在显示“000”时键入密码“667”，按“启动置入”键确认，屏幕将显示当前的冷端补偿温度。

查看后，按“启动置入”键确认后程序复位。

（注：第4位（千位）的“4”表示设置的第4项）4．在初始状态下查看炉温：打开仪器电源开关后，仪器处于初始状态（显示“En”提示符）。

此时按一下“启动置入”键即可查看马弗炉的当前温度。

然后可直接进行其它的操作。

5．设置通用测试参数通用测试需设置3个温度参数和3个时间参数，每个温度参数可达999摄氏度，时间参数可达24小时，以下是设置步骤：a. 按2次“设置”键，在显示“000”时键入密码“622”，按“启动置入”键确认。

b. 此时温度显示处显示上一次设置的温度T1并闪烁，使用“百位”、“十位”和“个位”键设置温度，然后按“启动置入”键确认。

c.进入下一个参数的设置。

此时时间显示上一次设置的时间t1，小时档闪烁，按“百位”键，闪烁位在时、分、秒处循环（闪烁位表明可以输入），再按“十位”、“个位”键设置需要的恒温时间（即按“百位”键选择时、分、秒，按“十位”和“个位”键输入时间）。

设置好后按“启动置入”键确认。

d.参数的设置顺序为：T1-t1-T2-t2-T3-t3（其中，T1、T2、T3为温度参数，t1、t2、t3为时间参数）。

e.所有参数设置好后，按“启动置入”键确认后程序复位。

6．设置挥发分测试参数挥发分测试需设置2个温度参数和1个时间参数，每个温度参数可达999摄氏度，时间参数可达24小时，以下是设置步骤：a. 按2次“设置”键，在显示“000”时键入密码“619”，按“启动置入”键确认。

b. 依次设置：T1-T2-t1，温度和时间的设置方法见通用测试参数设置。

（其中，T1、T2为温度参数，t1为时间参数）c. 所有参数设置好后，按“启动置入”键确认后程序复位。

7．设置慢灰测试参数慢灰测试需设置2个温度参数和2个时间参数，每个温度参数可达999摄氏度，时间参数可达24小时，以下是设置步骤：a. 按2次“设置”键，在显示“000”时键入密码“620”，按“启动置入”键确认。

b. 依次设置：T1-t1-T2-t2，温度和时间的设置方法见通用测试参数设置。

（其中，T1、T2为温度参数，t1、t2为时间参数）c. 所有参数设置好后，按“启动置入”键确认后程序复位。

8．设置快灰测试参数快灰测试需设置2个温度参数和2个时间参数，每个温度参数可达999摄氏度，时间参数可达24小时，以下是设置步骤：a. 按2次“设置”键，在显示“000”时键入密码“621”，按“启动置入”键确认。
