聚四氟乙烯生料带检测报告
聚四氟乙烯生料带MSDS
聚四氟⼄烯⽣料带MSDS聚四氟⼄烯⽣料带安全技术说明书(MSDS)第⼀部分：产品名称产品中⽂名称：聚四氟⼄烯⽣料带化学品英⽂名称：PTFE THREAD SEAL TAPE中⽂别名：聚四氟⼄烯密封带、聚四氟⼄烯未烧结带英⽂别名：PTFE TAPE THREAD SEAL、UNSINTERED PTFE TAPE第⼆部分：企业标识企业名称：地址：邮编：电话：第三部分：成分/组成信息成分：聚四氟⼄烯纯品/混合物：纯品含量100%化学⽂摘号：9002-84-0结构式：第四部分：危险性概述危险性类别：⽆侵⼊途径：吞咽健康危害：本品⽆毒，但不得吞咽。
燃烧或加热⾄⼤于260℃产⽣热解物组分。
吸⼊热分解产物可引起中毒。
中毒轻者表现为发热和“感冒样”症状；重者出现呼吸道刺激症状，出现化学性⽀⽓管炎、肺炎，甚⾄发⽣肺⽔肿及⼼肌损害等。
长期低浓度接触其热解产物者，常出现头痛、头昏、失眠、恶梦、记忆⼒减退、乏⼒、腰酸背痛等。
作业场所禁⽌吸烟,本品粘附在烟上燃烧时,有可能吸⼊有毒的热解物组分。
环境危害：⽆燃爆危险：⽆第五部分：急救措施⽪肤接触：⽆害眼睛接触：⽆害吸⼊：不适⽤。
但燃烧或加热⾄⼤于260℃产⽣热解物组分，若吸⼊须迅速脱离现场⾄空⽓新鲜处,保持呼吸道通畅,如呼吸困难，给输氧。
如呼吸停⽌，⽴即进⾏⼈⼯呼吸。
就医。
⾷⼊：⽴即取出。
就医。
第六部分：消防措施危险特性：⽆有害燃烧产物：受热260℃以上或燃烧会分解放出有毒的氟化物⽓体。
灭⽕⽅法：尽可能将容器从⽕场移⾄空旷处。
灭⽕剂：雾状⽔、泡沫、⼲粉、⼆氧化碳、砂⼟。
灭⽕注意事项及措施：消防员应在上风向，穿着全⾝保护⽤具，戴空⽓呼吸器作业，防⽌吸⼊有毒⽓体。
第七部分：泄漏应急处理应急处理：取⾛时避免滑到并远离⽕源。
第⼋部分：操作处置与储存操作注意事项：作业场所禁⽌吸烟。
作业后必须将⼿和脸洗净，防⽌沾染上⾹烟。
储存注意事项：储存于阴凉、通风的库房。
远离⽕种、热源。
应与氧化剂分开存放，切忌混储。

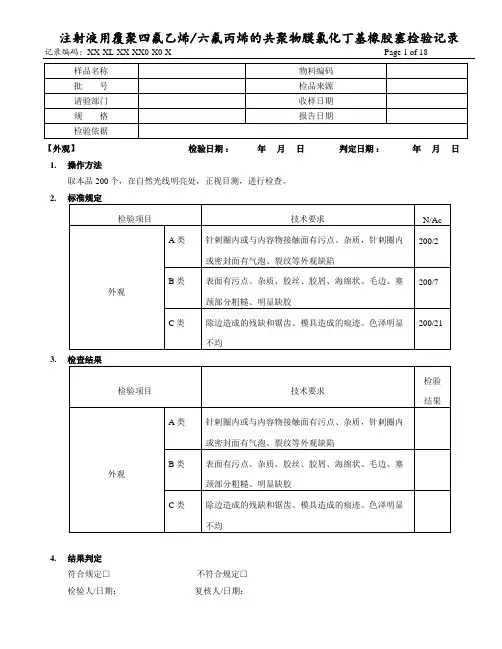

注射液用覆聚四氟乙烯六氟丙烯的共聚物膜氯化丁基橡胶塞检验记录
记录编码：XX-XL-XX-XX0-X0-X Page 1 of 18【外观】 检验日期 ： 年 月 日 判定日期： 年 月 日 1. 操作方法取本品200个，在自然光线明亮处，正视目测，进行检查。
2.3.4. 结果判定符合规定□ 不符合规定□ 检验人/日期： 复核人/日期：1.操作方法取本品10个，照《注射液用胶塞、垫片穿刺力测定法操作规程》操作。
2.标准规定平均穿刺力不得过75N，且每个胶塞的穿刺力均不得过80N，穿刺过程中不应有胶塞被推入瓶内。
平均穿刺力 N，报告值 N。
且胶塞最大穿刺力为 N，报告值 N。
穿刺过程中胶塞被推入瓶内。
4.结果判定符合规定□ 不符合规定□检验人/日期：复核人/日期：【穿刺落屑】检验日期：年月日判定日期：年月日1. 操作方法取本品10个，照《注射剂用胶塞、垫片穿刺落屑测定法操作规程》操作。
2.标准规定落屑数应不得过20粒。
4.落屑数粒。
备注：在穿刺过程中，若有两个以上（含两个）胶塞在穿刺过程中被推入瓶中，则判该项不合格；若10个被测胶塞中有一个被推入瓶中，则需另取10个胶塞重新试验，不得有胶塞被推入瓶中。
如重新试验见附件。
5.结果判定符合规定□ 不符合规定□检验人/日期：复核人/日期：【膜的复合强度】检验日期：年月日判定日期：年月日1操作方法（1）目视观察穿刺力项下已经完成试验的覆膜胶塞。
（2）取经【化学性能】处理后样品。
2标准规定（1）针刺部位膜不应从覆膜胶塞表面脱落。
（2）目视观察膜与覆膜胶塞不得分离。
符合标准规定用“√”表示，有不符合的用“×”表示，异常情况填写备注，无异常情况备注划斜线。
4结果判定符合规定□ 不符合规定□检验人/日期：复核人/日期：1.操作方法将供试液倒入取样杯中，静置，在15-30分钟时间范围内连续测定3次，每次取样应不少于（5ml） ml,记录数据。
每个供试品第一次数据不计，取后续测定结果，计算平均值。
2.标准规定每1ml中含10um以上的微粒不得过30粒，含25um以上的微粒不得过3粒。
实芯聚四氟乙烯绝缘编织浸锡外导体射频同轴电缆检测报告模板(监督) VA.0-160305
报告编号：×××<计量标志><CNAS标志>检验报告产品型号产品名称实芯聚四氟乙烯绝缘编织浸锡外导体射频同轴电缆申请单位检验类别产品认证监督检验×××××××××检验中心报告编号：×××<计量标志> <CNAS标志>检验报告产品型号产品名称实芯聚四氟乙烯编织浸锡外导体射频同轴电缆申请单位检验类别产品认证监督检验×××××××××检验中心注意事项1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××邮政编码：××××××电话：××××××传真：××××××网址：××××××E-MAIL:××××××报告编号：×××第6页共6页检验报告。
进口聚四氟乙烯PTFE检测报告

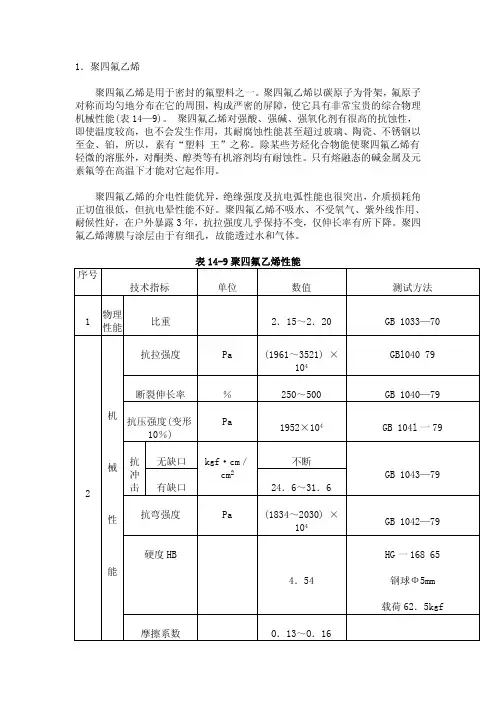

1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。
聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。
聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。
除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。
只有熔融态的碱金属及元素氟等在高温下才能对它起作用。
聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。
聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。
聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。
表14-9聚四氟乙烯性能序号技术指标单位数值测试方法1物理性能比重2．15～2．20GB1033—702机械性能抗拉强度Pa(1961～3521)×104GBl04079断裂伸长率％250～500GB1040—79抗压强度(变形10％)Pa1952×104GB104l一79抗冲击无缺口kgf·cm／cm2不断GB1043—79有缺口24．6～31．6抗弯强度Pa(1834～2030)×104GB1042—79硬度HB4．54HG一16865钢球Ф5mm载荷62．5kgf 摩擦系数O．13～O．16磨耗磨痕14．5M200试验机，对磨件45＃钢，硬度HRC50～59，表面粗糙度0.8▽负荷23kgf，线速度O.39m／s，时间30min3介电性能介电常数50Hz106Hz2.12.1GB1049一78介质损耗角正切50Hz106Hz0.5×10-42.5×10-4GB1049一78耐电压kV/mm60GB1049一78体积比电阻Ω·cm1018GB1049一78表面比电阻Ω1014GB1049一784热学性能晶体熔点℃327～330ASTM D1457-75线膨胀系数20～60℃20～100℃20～150℃20～200℃10-5×1/℃10.310.511.412.8GB1036-70比热容0℃50℃J/kg·K0.96×10-31.05×10-3导热系数W/m·K0.24平板法聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。
PTFE物理室各项检测指标
PTFE物理室各项检测指标1、PTFE概述聚四氟乙烯被称“塑料王”，氟树脂之父罗伊·普朗克特1936 年在美国杜邦公司开始研究氟利昂的代用品，他们收集了部分四氟乙烯储存于钢瓶中，准备第二天进行下一步的实验，可是当第二天打开钢瓶减压阀后，却没有气体溢出，他们以为是漏气，可是将钢瓶称量时，发现钢瓶并没有减重。
他们锯开了钢瓶，发现了大量的白色粉末，这是聚四氟乙烯。
研究发现聚四氟乙烯性质优良，可以用于原子弹、炮弹等的防熔密封垫圈，因此美国军方将该技术在二战期间一直保密。
直到二战结束后，才解密，并于1946年实现工业化生产聚四氟乙烯。
聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。
一般结晶度为90～95%，熔融温度为327～342℃。
聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。
这种分子结构解释了聚四氟乙烯的各种性能。
温度低于19℃时，形成13/6螺旋；在19℃发生相变，分子稍微解开，形成15/7螺旋。
虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量346.94和484.88kJ/mol，但聚四氟乙烯解聚生成1mol四氟乙烯仅需能量171.38kJ。
所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。
聚四氟乙烯在260、370和420℃时的失重速率（%）每小时分别为1×10-4．4×10-3和9×10-2。
可见，聚四氟乙烯可在260℃长期使用。
由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。
分子式：(C2F4)n;分子量：100.015612;熔点：327℃;沸点：400℃;折射率：1.35。
1.1、化学性质耐大气老化性：耐辐照性能和较低的渗透性;长期暴露于大气中，表面及性能保持不变。
TLC-JC-XLJD058聚四氟乙烯绝缘射频同轴电缆微孔绝缘双层外导体型检测报告模板(监督) VA.0-171207
报告编号：×××
<计量标志> <CNAS标志>
检验报告
产品型号
产品名称聚四氟乙烯绝缘射频同轴电缆微孔绝缘双层外导体型申请单位
检验类别产品认证监督检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
检验情况一览表。
PTFE物理室各项检测指标
1、PTFE概述聚四氟乙烯被称“塑料王”，氟树脂之父罗伊·普朗克特1936 年在美国杜邦公司开始研究氟利昂的代用品，他们收集了部分四氟乙烯储存于钢瓶中，准备第二天进行下一步的实验，可是当第二天打开钢瓶减压阀后，却没有气体溢出，他们以为是漏气，可是将钢瓶称量时，发现钢瓶并没有减重。
他们锯开了钢瓶，发现了大量的白色粉末，这是聚四氟乙烯。
研究发现聚四氟乙烯性质优良，可以用于原子弹、炮弹等的防熔密封垫圈，因此美国军方将该技术在二战期间一直保密。
直到二战结束后，才解密，并于1946年实现工业化生产聚四氟乙烯。
聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在乙烯仅在103）。
一般结晶度为90～95%，熔融温度为327～342℃。
聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。
这种分子结构解释了聚四氟乙烯的各种性能。
温度低于19℃时，形成13/6螺旋；在19℃发生相变，分子稍微解开，形成15/7螺旋。
虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量346.94和484.88kJ/mol，但聚四氟乙烯解聚生成1mol四氟乙烯仅需能量171.38kJ。
所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。
聚四氟乙烯在260、370和420℃时的失重速率（%）每小时分别为1×10-4．4×10-3和9×10-2。
可见，聚四氟乙烯可在260℃长期使用。
由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。
分子式：(C2F4)n;分子量：100.015612;熔点：327℃;沸点：400℃;折射率：1.35。
1.1、化学性质耐大气老化性：耐辐照性能和较低的渗透性;长期暴露于大气中，表面及性能保持不变。
聚四氟乙烯件检验标准
检验
查看供方质 量合格证明
2.2 尺寸：各部位尺寸及公差按图纸。 2.3 外观：要求颜色无杂色、外观平整、光滑、无飞边等影响使用的有害缺陷。 3.检查及试验 3.1 检查批量单位的构成 3.1.1 检查批量：以每种聚四氟乙烯件每天的交货量为一个批量。 3.1.2 检查单位：以一个包装为 1 个检查单位。 3.2 检查顺序、检查项目及检查方式表 2。
聚四氟乙烯件检验标准
1、适用范围
适用于本公司采购阀门用聚四氟乙烯件检验，主要有密封圈、填料等。
2、质量标准
2.1 聚四氟乙烯材质及机械性能按表 1
表1
性能
单位
标准规定技术要求
备注
硬度 密度 抗拉强度 抗弯强度 断后伸长率
最高耐温 ℃
50~65HSD 2.1~2.2 14~25 18~20 250~500 瞬时 200 正常 150
表2
项序
检查项目
检查方式及检查条件 检查方法 单位判定基准
1
材质及机械性能
查看供方检验报告
按 2.1 项
密封圈类 AQL=1.0 检验水平Ⅲ
2 尺寸
游标卡尺 按 2.2 项
其它类 AQL=4.0 检验水平=S-4
3
外观
检查一包/捆
目测
按 2.3 项
注: 1、材质及机械性能由供应厂家每半年提供国家或第三方公认试验机构的试验报 告原版交由我方查看，我方每半年进行一次委外材质及机械性能试验。
2、进货检验记录依据《抽样检查标准》填写。 3.3 抽样规定 每批根据抽样规定随机抽取，重量抽查：每月抽查一次⁄ 规格。 4．检查后处理 4.1 合格批次：由质管员填写《进货检验单》并在《进货报检单》上签字确认。 4.2 不合格批次：按《不合格品的控制程序》进行标识，并在《进货报检单》上 填写处置意见。 5.相关文件 （1）《不合格品的控制程序》 （2）《抽样检查标准》 6.记录 （1）《进货报检单》 （2）《进货检验单》 （3）《理化实验报告》
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚四氟乙烯生料带检测报告
：生料乙烯检测报告聚四氟聚四氟乙烯生料带使用聚四氟乙烯的性质200度以上高温生料带
篇一：聚四氟乙烯生料带
聚四氟乙烯生料带
聚四氟乙烯生料带，又称聚四氟乙烯密封带。
之所以叫生料带，是因为跟加工工艺有关，聚四氟乙烯分散树脂在配料，压延、加热拉伸过程中，不超370度，未经烧结的带子，叫生料带。
广泛用于消防、造船、天然气、自来水、仪表、空调、气管、油管、液压管等工业民用管路螺纹密封与锁固。
概述
聚四氟乙烯生料带(PTFE生料带)是在压缩力作用下，树脂产生的剩余变形，利用推压成型方法先制成棒材或带材，再将其放在辊压机上滚压，在辊筒压力作用下，便展延成为有一定厚度和宽度的薄带，最后除去助挤剂而得到生料带。
聚四氟乙烯生料带(PTFE 生料带)是一种耐腐蚀、耐高温的优良密封材料，可用于水管、腐蚀性流体输送管材、蒸气管路接头的密封材料。
生产工艺及特性
由聚四氟乙烯分散树脂经糊状挤出、压延而成的不含任何添加剂的带状制品。
呈白色、表面光滑，质地均匀，具有优异的耐热性、耐腐蚀性，并且自粘性、贴合性好，有很好的密封性。
可广泛用于纯氧、煤气、强氧化剂、强腐蚀性介质和高温蒸汽等管道螺纹
丝口密封以及泵、阀、设备形状复杂的填充密封。
聚四氟乙烯生料带具有很多优良的性能。
诸如很低的摩擦系数、不粘的表面性、宽广的使用温度范围-180℃-260℃、优良的耐老化及耐化学腐蚀性能等等。
膨体聚四氟乙烯生料带采用100%聚四氟乙烯作原料，它具有微细长纤维和节组成的网状膨体结构。
膨体聚四氟乙烯生料带并具有韧性好、纵向强度高、横向易于变形的特点。
它是盘更及螺纹上密封的理想材料。
但它不能在与高浓度氧气或液氧相接触的场合使用。
膨体聚四氟乙烯生料带主要用作盘更及螺纹口密封。
化学性质
绝缘性:不受环境及频率的影响，体积电阻可达1018欧姆?厘米，介质损耗小，击穿电压高。
耐高低温性:对温度的影响变化不大，温域范围广，可使用温度-190~260℃。
自润滑性:具有塑料中最小的摩擦系数，是理想的无油润滑材料。
表面不粘性:已知的固体材料都不能粘附在表面上，是一种表面能最小的固体材料。
耐大气老化性，耐辐照性能和较低的渗透性:长期暴露于大气中，表面及性能保持不变。
不燃性:限氧指数在90以下。
使用方法
用于管件螺丝接口密封，将生料带平整紧密的缠在外丝接头上，方向保证一定和紧固接头的方向一致，缠的圈数厚度根据接头调整。
篇二：生料带中聚四氟乙烯的介绍
生料带中聚四氟乙烯的介绍
聚四氟乙烯生料带的聚合工艺，悬浮FTFE树脂的生产主要由聚合、树脂洗涤与捣碎、干嫌等工序组成。
高纯气相TFE经管道输送、在冷凝器内冷凝成液体后保存在聚合装置的单体贮槽中。
生料带为了减少TFE的自聚，可在单体贮槽内添加少量阻聚剂，如二戊烯、粘烯及胺类等。
聚合反应前TFE单体贮槽保持一35一50℃的低溢，并尽最缩短TFE在贮槽内的保存时间。
TFE悬浮聚合反应在釜式反应器中进行。
生料带中的聚四氟乙烯的分子结构与聚乙烯的区
生料带中的聚四氟乙烯（PTFE)的分子结构与聚乙烯（PE)相似，PE中的所有H原子被F原子所取代后成为PTFE,由CF键的键能比C一H键高，氟原子的电子云对CC键的屏蔽作用大于氢原子；同时，
生料带中的聚四氟乙烯（PTFE)的分子结构与聚乙烯（PE)相似，PE中的所有H原子被F原子所取代后成为PTFE,由C—F键的键能比C一H键高，氟原子的电子云对C—C键的屏蔽作用大于氢原子；同时，氟原子核对其核外电子及成键电子云的束缚作用较强，氟原子极化率低，分布对称，使分子极性变小，因此PTFK和PE相比，在件能上有明显的提高，是表面能最低、耐化学腐蚀性最优的聚合物品种.熔融温度和相对密度比PE大1倍，耐候性好，高度绝缘，介电常数和损耗因子较小。
篇三：聚四氟乙烯怎样做成生料带
聚四氟乙烯怎样做成生料带
聚四氟乙烯,又名铁氟龙,PTFE,它是一种工程塑料.具有耐腐蚀,耐磨,耐高低温,绝缘性好。
不燃烧和良好的润滑性。
生料带在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的
一个重要品种。
用它做原料制成的产品现以被广泛应用在航空航天、石油化工、机械、电子、建筑、轻纺等工业部门。
聚四氟乙烯的特性是其它塑料所无法比拟的，有塑料王之美称。
生料带密封是指将待密闭体内的物质与外界隔绝，防止空气混人造成氧化,防止水分渗人致使改变原料，防止灰尘附着降低精度增大磨损，等等。
通常进行密封所使用的方法有，机械密合封闭、涂蜡、抹油、管道的生料带等，不同密封方法适用于不同场合。
对一般器皿，可采用橡皮塞、软木塞密封。
为密封严实,还可加垫阐，或再用油封、胶封、水封等。
对缺口、狭缝的密封，可采用胶封或涂抹腻子、油灰、沥靑等密封材料，对于管道密封采用生料带或者液态生料带能够起到良好的密封效果。
对有相对运动零部件的密封，则多采用封闭罩或油封。
聚四氟乙烯板棒管及密封件等,生料带也是应用了聚四氟乙烯的特性,用于各种高低温及腐蚀性介质或起到耐磨损的作用。
管道及其他产品内外均可衬聚四氟乙烯,可应用在除元素氟与三氟化氯外的各种强酸，强碱，强氧化剂等有强腐蚀性的化学介质中。
它可在180℃以下，乃至骤冷骤热的强腐蚀性化学介质中长
期稳定使用,使用寿命极长。
总的来说,聚四氟乙烯的用处广泛,生料带前途无量!有需要改变自己产品的某些性能(如耐腐蚀.耐磨.绝缘等)可以适当改用聚四氟乙烯,也许您就会有很多惊奇的发现呢!。
