石武铁路客运专线河南段轨道精调作业指导书京广铁路客运专线河南有限责任公司二〇一一年三月·郑州前言为规范石武客专河南段轨道静态调整作业管理，统一作业标准，提高作业效率，以确保轨道的高平顺性、满足高速行车安全性和舒适性的要求，借鉴国内其它项目的施工经验，编制本作业指导书。
目录1 适用范围 (1)2 编制依据 (1)3 作业准备 (1)4 主要技术要求 (2)5 施工工艺流程 (4)6 作业要求 (4)6.1 线路状态检查确认 (5)6.2 数据采集程序与技术要求 (5)6.3 数据分析处理 (6)6.4 现场调整作业 (7)6.5 轨道复测 (8)6.6 资料整理 (8)7 人力及机具配置 (9)7.1 人员配备 (9)7.2 设备机具配置 (10)8 材料储备 (11)9 质量控制及检验 (11)10 安全环保要求 (12)10.1 安全要求 (12)10.2 环保要求 (13)1 适用范围本作业指导书适用于石武铁路客运专线河南段的轨道测量与精调工作。
2 编制依据（1）高速铁路设计规范（2009 年最新版）；（2）高速铁路工程测量规范（TB10601-2009）；（3）客运专线轨道几何状态测量仪暂行技术条件（科技基【2008】86号）；（4）客运专线铁路工程静态验收指导意见（铁建设【2009】183 号）；（5）高速铁路联调联试及运行试验指导意见（铁集成【2010】166 号）；（6）WJ-8C型、WJ-7B型扣件系统安装技术手册。
3 作业准备（1）相关技术负责人必须了解轨检小车的原理及使用方法，掌握数据采集、分析处理、调整方案制定等。
（2）精调前1 个月，应对CPIII网重新复测，复测结果经过评估合格后方可应用于轨道精调。
（3）整理各工区管段内平面曲线、竖曲线、超高等线路参数，以满足轨检小车参数的输入。
（4）换算运营贯通里程，与施工里程结合使用，方便动态检测数据分析解读。
（5）在钢轨放散锁定过程中，要确保所有扣件完整，安装正确，扣件的扭矩均符合标准要求，钢轨轨底外侧与轨距挡块保证密贴。
无砟轨道精调作业指导书精选全文
可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1．CPⅢ网重新复测，经评估合格方可应用于精调。
2．各位零配件安装到位，无缺少。
3．无碴轨道经过冲洗，无杂物，无灰尘。
4．无缝线路应力放散完毕且焊联、锁定。
二、准备工作1．各种规格材料基本到位。
2．绝对测量、相对测量小车经检验、调试合格。
3．各类机具齐备（轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等）。
三、精调步骤1．总体流程。
2．精确测量。
为监测线路设备的变化，指导线路设备养护，需对轨道实测中线、高程进行绝对精度测量。
主要采用安博格小车与线路CPIII控制网实现对轨道精测。
⑴测量的前期准备工作①输入并核对设计数据（平曲线、竖曲线、超高、控制点，如存在断链，需分别输入，上、下行线也要分别输入）。
②设置项目属性，如平面位置和高程测量基准等。
③定期对全站仪及小车进行保养、检定。
⑵测量的现场工作①检查钢轨表面状态，检查扣件弹条与轨距挡板密贴。
确保零配件无缺少，扣件扭矩达标。
②正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准；检查全站仪ATR照准是否准确，有无ATR的偏差也应小于3秒。
③使用至少8个CPIII控制点自由设站，如果现场条件不满足，至少应有6个CPIII控制点，其中前后至少各使用一个60米以上的控制点。
根据天气条件确定最大目标距离。
状况好时控制在60m以内，不好时将距离缩短。
④设站的同时组装轨检小车，将双轮部分靠近低轨。
⑤在稳固的轨道上校准超高传感器，一般每天开始测量前校准一次，如气温变化迅速，可再次校准；校准后可在同一点进行正反两次测量，测量值之和应在0.3mm以内。
⑥将全站仪对准轨检小车棱镜，检查通信，关闭全站仪强力搜索，并锁定棱镜。
⑦放样60米以上的一个控制点对设站进行检核。
⑧进入施工模式，看偏差数据是否稳定，如不稳定（变化范围超过0.7mm），将小车向前推，找到数据相对稳定的距离，根据此距离再次重新设站。
铁路轨道精调作业指导书.
石武铁路客运专线河南段轨道精调作业指导书京广铁路客运专线河南有限责任公司二〇一一年三月·郑州前言为规范石武客专河南段轨道静态调整作业管理，统一作业标准，提高作业效率，以确保轨道的高平顺性、满足高速行车安全性和舒适性的要求，借鉴国内其它项目的施工经验，编制本作业指导书。
目录1 适用范围 (1)2 编制依据 (1)3 作业准备 (1)4 主要技术要求 (2)5 施工工艺流程 (4)6 作业要求 (4)6.1 线路状态检查确认 (5)6.2 数据采集程序与技术要求 (5)6.3 数据分析处理 (6)6.4 现场调整作业 (7)6.5 轨道复测 (8)6.6 资料整理 (8)7 人力及机具配置 (9)7.1 人员配备 (9)7.2 设备机具配置 (10)8 材料储备 (11)9 质量控制及检验 (11)10 安全环保要求 (12)10.1 安全要求 (12)10.2 环保要求 (13)1 适用范围本作业指导书适用于石武铁路客运专线河南段的轨道测量与精调工作。
2 编制依据（1）高速铁路设计规范（2009 年最新版）；（2）高速铁路工程测量规范（TB10601-2009）；（3）客运专线轨道几何状态测量仪暂行技术条件（科技基【2008】86号）；（4）客运专线铁路工程静态验收指导意见（铁建设【2009】183 号）；（5）高速铁路联调联试及运行试验指导意见（铁集成【2010】166 号）；（6）WJ-8C型、WJ-7B型扣件系统安装技术手册。
3 作业准备（1）相关技术负责人必须了解轨检小车的原理及使用方法，掌握数据采集、分析处理、调整方案制定等。
（2）精调前1 个月，应对CPIII网重新复测，复测结果经过评估合格后方可应用于轨道精调。
（3）整理各工区管段内平面曲线、竖曲线、超高等线路参数，以满足轨检小车参数的输入。
（4）换算运营贯通里程，与施工里程结合使用，方便动态检测数据分析解读。
（5）在钢轨放散锁定过程中，要确保所有扣件完整，安装正确，扣件的扭矩均符合标准要求，钢轨轨底外侧与轨距挡块保证密贴。
轨道板精调作业指导书
京沪高速铁路轨道板精调作业指导书编制：审核：中铁十五局集团第一工程有限公司京沪高铁项目部1编制依据1、《客运专线无砟轨道铁路工程测量暂行规定》（铁建设[2006]189号）；2、《时速200公里及以上铁路工程基桩控制网（CPⅢ）测量管理办法》（铁建设〔2008〕80号）；3、铁道部其他相关规定；2精调系统的组成2.1测量仪器为确保轨道板的精调不超限，必须对所使用的全站仪有一定的要求：全站仪应具有自动目标搜索、自动照准、自动观测、自动记录功能，其标称精度应满足：方向测量中误差不大于±1″，测距中误差不大于±（1mm+2ppm）。
对于进行对轨道板精调的现有精调系统，徕卡TCA2003，徕卡TCA1800,徕卡TCRP1201,天宝S8能满足需要。
2.2精密棱镜为适应轨道板测量的特殊应用，全部采用合金硬铝制作基座，框架及壳套，所用棱镜的旋转点和照准点必须相同，否则会导致在测角和测距中出现误差。
2.3测量滑架及精密对中三角架测量滑架是轨道几何的模仿装置，标架上的球棱镜中心位于钢轨轨顶中心。
利用测量滑架的触及端与轨道板的承轨台打磨斜面的准确触及，构成了测量滑架与轨道板固定的几何关系，通过测量滑架上的精密棱镜来准确的反映轨道板的空间位置和状态。
对中三角架用来架设全站仪，通过它能将地面上已知点坐标准确的沿铅垂线传递到固定的高度，并能在任何方向上做到重复及精确对中定位。
2.4微型棱镜三角座它主要用来精确测定轨道基准点（GRP）点的平面坐标。
2.5计算机用于数据处理及存储2.6调整量显示器显示轨道板横向和高度调整偏差值2.7倾角传感器只需要通过测量滑架一测的棱镜就可以通过倾角值快速计算出轨道板另一侧的姿态位置，从而提高精调速度。
2.8温度传感器测量当时工作环境的温度3 轨道基准网的测设图轨道基准点和定位锥由轨道基准点（GRP）构成的轨道基准网是使用精调系统对轨道板进行精调的基础控制网，建立此网的目的是为了保障施工流程不受时间上的限制，并作业顺利。
轨道板精调作业指导书

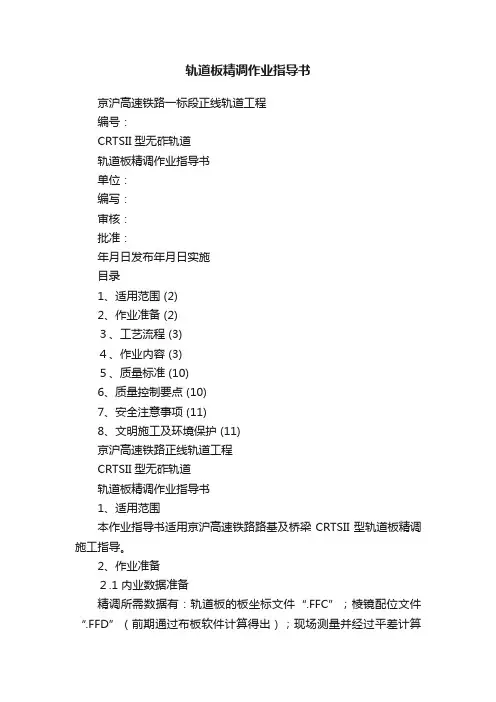

轨道板精调作业指导书京沪高速铁路一标段正线轨道工程编号：CRTSII型无砟轨道轨道板精调作业指导书单位：编写：审核：批准：年月日发布年月日实施目录1、适用范围 (2)2、作业准备 (2)３、工艺流程 (3)４、作业内容 (3)５、质量标准 (10)6、质量控制要点 (10)7、安全注意事项 (11)8、文明施工及环境保护 (11)京沪高速铁路正线轨道工程CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型轨道板精调施工指导。
