气缸磁性开关的工作原理

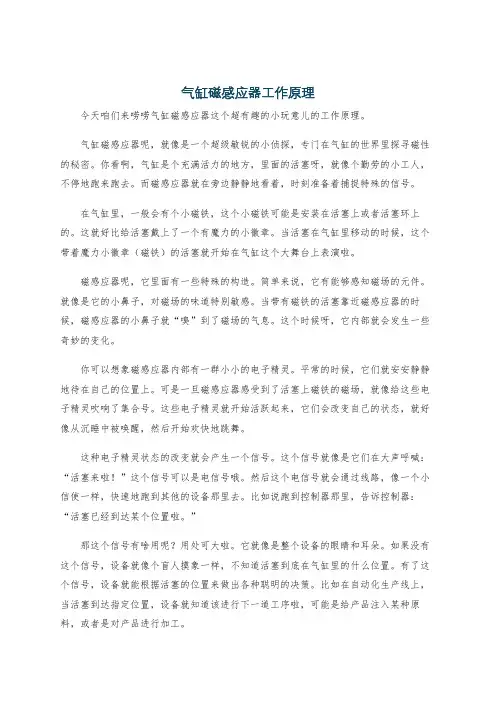

气缸磁感应器工作原理
气缸磁感应器工作原理今天咱们来唠唠气缸磁感应器这个超有趣的小玩意儿的工作原理。
气缸磁感应器呢，就像是一个超级敏锐的小侦探，专门在气缸的世界里探寻磁性的秘密。
你看啊，气缸是个充满活力的地方，里面的活塞呀，就像个勤劳的小工人，不停地跑来跑去。
而磁感应器就在旁边静静地看着，时刻准备着捕捉特殊的信号。
在气缸里，一般会有个小磁铁，这个小磁铁可能是安装在活塞上或者活塞环上的。
这就好比给活塞戴上了一个有魔力的小徽章。
当活塞在气缸里移动的时候，这个带着魔力小徽章（磁铁）的活塞就开始在气缸这个大舞台上表演啦。
磁感应器呢，它里面有一些特殊的构造。
简单来说，它有能够感知磁场的元件。
就像是它的小鼻子，对磁场的味道特别敏感。
当带有磁铁的活塞靠近磁感应器的时候，磁感应器的小鼻子就“嗅”到了磁场的气息。
这个时候呀，它内部就会发生一些奇妙的变化。
你可以想象磁感应器内部有一群小小的电子精灵。
平常的时候，它们就安安静静地待在自己的位置上。
可是一旦磁感应器感受到了活塞上磁铁的磁场，就像给这些电子精灵吹响了集合号。
这些电子精灵就开始活跃起来，它们会改变自己的状态，就好像从沉睡中被唤醒，然后开始欢快地跳舞。
这种电子精灵状态的改变就会产生一个信号。
这个信号就像是它们在大声呼喊：“活塞来啦！”这个信号可以是电信号哦。
然后这个电信号就会通过线路，像一个小信使一样，快速地跑到其他的设备那里去。
比如说跑到控制器那里，告诉控制器：“活塞已经到达某个位置啦。
”那这个信号有啥用呢？用处可大啦。
它就像是整个设备的眼睛和耳朵。
如果没有这个信号，设备就像个盲人摸象一样，不知道活塞到底在气缸里的什么位置。
有了这个信号，设备就能根据活塞的位置来做出各种聪明的决策。
比如在自动化生产线上，当活塞到达指定位置，设备就知道该进行下一道工序啦，可能是给产品注入某种原料，或者是对产品进行加工。
而且啊，磁感应器的这种感知能力是非常精准的。
它就像一个神射手，能够准确地知道活塞什么时候靠近，误差非常小。
气缸磁性开关 SR401
气缸磁性开关SR401磁性开关简介：磁性开关干簧管又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态，另一种磁性开关就是市场上所说接近开关、门磁开关、又叫感应开关，它是有干一个开好模具并且是标准尺寸塑胶外壳，将干簧管灌封在黑色外壳里面导线引出来另一半带有磁铁的塑料外壳固定在另一端当这个磁铁靠近带有导线的开关时，发出开关信号！一般信号距离为10mm接通，此产品广泛引用到防盗门、家用门、打印机、传真机、机、等电子仪器设备上面。
还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。
利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作。
技术参数信息：极数：2额定电流：100m（A）额定电压：AC/DC5-240（V）应用范围：用于控制气缸运作所配气缸sda tn系列气缸使用电压范围:dc5v～240v、ac;5v～240v使用电流范围dc5～50ma、ac5～40ma摄氏度保护等级:IP-67指示灯:LED电线长度:2m寿命:≥500(万次)所配气缸应用范围：主要用于控制工业机械的动作，转数比的范围为1:1至1:150；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和组件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。
磁性开关主要用起重等控制工业机械的动作，该转数比的范围为1:1至1:9400；标准限位开关安装有2个，3个，4个，6个，8个，10个或12个快动或缓动开关以及尖角凸轮PRSL7140PI。
根据用户要求我们可提供其它组件和转数比。
做特殊订货。
最大转数比为1:9400。
所有材料和零件都是抗腐蚀、防水、防尘。
气缸磁性开关原理
神威气动 文档标题：气缸磁性开关原理气缸磁性开关原理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
气缸感应器工作原理
气缸感应器工作原理
气缸感应器工作原理是基于磁效应原理的。
它通常由一个固定的多极磁铁和一个与磁铁相对位置可变的磁感应元件组成。
当气缸感应器安装在气缸上时，磁铁的磁场线会穿过磁感应元件。
当气缸活塞靠近磁感应元件时，由于磁感应元件与磁铁的相对位置发生变化，导致通过磁感应元件的磁感应流线的数目也发生变化。
磁感应元件通常是一个线圈，线圈内部存在有磁场的感应线圈。
当磁场线经过线圈时，将产生感应电动势。
根据法拉第电磁感应定律，磁场变化越大，感应电动势越大。
当气缸活塞靠近磁感应元件时，感应电动势会发生变化，进而产生电信号。
这个电信号可以被传感器电路进行识别和处理，最终输出相应的信号来指示气缸的位置状态。
通过气缸感应器的工作原理，我们可以实时监测气缸活塞的位置状态，进而实现精确的控制和调节。
在工业自动化设备中，气缸感应器被广泛应用于气动系统、机械设备和自动化生产线等方面。
气缸磁性开关的作用
神威气动 文档标题：气缸磁性开关的作用气缸磁性开关的作用的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
气缸磁性开关原理
气缸磁性开关原理
气缸磁性开关是一种常用的工业开关设备，它通过磁性原理实现开关的切换功能。
具体工作原理如下：
1. 气缸磁性开关由磁石和磁极组成，其中磁石固定在气缸的活塞上方，而磁极则固定在机械臂或其他设备上。
2. 当气缸处于关闭状态时，磁石与磁极之间存在一定的磁力吸引，使得磁极与磁石保持紧密接触。
3. 当气缸执行器被激活时，活塞会向外伸展，同时磁石也会随之移动。
当活塞完全伸展时，磁石与磁极之间的距离超过一定范围，磁力吸引效应减弱。
4. 当磁力吸引效应减弱后，活塞上面的磁石会受到外力的作用，被推向气缸的一侧，使得磁极与磁石之间的接触断开。
5. 当接触断开时，气缸磁性开关会通过内部电路实现开关的切换，通常用来控制其他设备的状态改变，比如控制电机的启停。
总之，气缸磁性开关利用磁力吸引和断开的原理来实现开关的功能。
它的工作原理简单可靠，广泛应用于工业自动化领域。
磁性开关工作原理
磁性开关工作原理
磁性开关是一种利用磁场力线作用原理工作的开关装置。
其基本工作原理是利用磁场力线的吸引或排斥作用，改变磁性开关内部的电路状态。
磁性开关通常由磁体和触发器组成。
磁体是由铁芯和线圈组成的，当线圈通电时，在磁体周围形成磁场。
触发器由磁性材料制成，具有对磁场敏感的特性。
当触发器靠近磁体时，受磁场的作用，触发器内部的磁性材料会发生磁化，从而改变触发器的磁状态。
根据磁性开关的具体设计和应用场景，磁化后的触发器可以产生不同的效果。
在一些磁性开关中，触发器的磁化会改变触发器的导磁性能，从而改变磁性开关内部的磁通路径。
这样，磁性开关的电路状态就发生了变化，实现了开关的闭合或断开。
另外一种常见的磁性开关设计中，触发器的磁化会改变其磁场性质。
当磁化后的触发器与另一磁性材料接触时，它们之间会产生磁吸力或磁排斥力。
通过控制触发器的磁化状态，可以控制磁性开关的吸合或分离，实现电路的连接或断开。
总之，磁性开关是通过利用磁场力线的吸引或排斥作用，改变磁性开关内部的电路状态的一种装置。
它的工作原理基于磁场力线的作用，通过控制触发器的磁化状态来实现开关的闭合或断开。
气缸上感应器的作用是什么气缸感应器工作原理
气缸上感应器的作用是什么气缸感应器工作原理
气缸上感应器的作用是什么？气缸感应器多为磁感应器（霍尔开关），即在气缸外部的霍尔开关固定不动（但可调整霍尔开关位置），气缸内部活塞上装有磁环（随活塞移动），活塞上磁环移动到霍尔开关位置时，霍尔开关有信号输出，发出到位信号。
气缸感应器工作原理：气缸上可以安装磁性开关或者其他开关量传感器，其作用是感应气缸的工作状态，使控制电路接收感应开关的信号即可作出下一步的动作。
例如：感应开关连接在TPC8-8TD型定时程序控制器的输入端时，可以作为到位
停止、到位启动、到位报警、不到位报警等与位置有关的动作控制。
气缸的控制功能是有感应开关及控制器共同实现的，具体的功能可以通过功能设置表设置所需的控制功能，这样的组合可以实现各种控制设备的功能。
气缸传感器主要用于检测气缸中活塞的位置，用户可将其直接安装在气缸中使用。
传感器作为一种检测装置，是实现自动控制和自动检测的首要环节，能够满足用户对于设备信息传输、处理、存储、记录、显示和控制等多种要求。
近年来，气缸传感器愈来愈呈现出了微型化、智能化。
数字化、多功能化和系统化的特点。
气缸是内燃机缸体上安放活塞的空腔。
是活塞运动的轨道，燃气在其中燃烧及膨胀，通过气缸壁还能散去一部分燃气传给的爆发余热，使发动机保持正常的工作温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气缸 磁性开关是用来检测气缸活塞位置的，即检测活塞的运动行程的。它可分为有接点型（有接点磁簧管型）和无接点型（无接点电晶体
型）两种。 最新迈斯艾尔气缸设计助手-气缸设计选型软件V201401 有接点磁簧管型内部为两片磁簧管组成的机械触点，交直流电源通用。
open in browser PRO version Are you a developer? Try out the HTML to PDF API(编辑：李谨)收藏
打印
下一篇：续上：磁性开关的相关参数解读及使用注意事项
企业邮箱
网站地图 | 关于我们: 本公司深圳工厂主要生产：压力开关|压力表|德国气动元件|数字压力传感器|磁性开关|深圳电磁阀|深圳滑台气缸| 深圳导杆气缸|深圳双联气缸|深圳旋转接头|德资深圳气缸厂|SMC KDfe s to Airta c深圳微型气缸|深圳笔(针)形(型)气缸|气缸报价查询
Loading... 分享到：
无接点电晶体型-NPN、PNP型只能用于直流电源，多为三线式；NPN、PNP在继电器回路使用时应注意接线的差异；配合PLC选型时应注 意正确地选型。
open in browser PRO version Are you a developer? Try out the HTML to PDF API
无接点式感应开关从结构和原理上与有接点式感应开关都有本质的区别，它是通过对内部晶体管的控制，来发出控制信号。当磁环靠近感应 开关时，晶体管导通，产生电信号；当磁环离开磁性开关后，晶体管关断，电信号消失。最大感应点如下图。
上一篇：2012年中国气动元件生产厂家产量情况
open in browser PRO version Are you a developer? Try out the HTML to PDF API
Copyright © 2010 - 2013 All Rights Reserved 粤ICP备13032445号-1
open in browser PRO version Are you a developer? Try out the HTML to PDF API
MPX 特价扫一扫
迈斯艾尔(MAXAIR)中国工厂 销售热线:4000198109
填写您的邮件地址，马上 获取价格信息：
订阅
当随气缸移动的磁环靠近感应开关时，感应开关的两根磁簧片被磁化而使触点闭合，产生电信号；当磁环离开磁性开关后，舌簧片失磁，触点 断开，电信号消失。这样可以检测到气缸的活塞位置从而控制相应的电磁阀动作。
