空分装置基本原理和过程
空分装置基本原理和过程以空分装置基本原理和过程为标题，我们来详细介绍一下。
一、基本原理：空分装置是一种用于将混合气体分离成不同组分的装置。
其基本原理是根据组分在给定条件下的物理性质差异，通过一系列分离步骤将混合气体分离成纯净的组分。
常见的物理性质包括沸点、相对挥发性、溶解度等。
二、过程：空分装置的过程通常包括压缩、冷却、脱水、除尘、分离等多个步骤。
下面将逐一介绍各个步骤的基本原理和操作过程。
1. 压缩：混合气体首先经过压缩，提高气体的密度和压力，以便后续步骤的操作。
压缩过程通常采用压缩机完成。
2. 冷却：经过压缩后的混合气体需要冷却，以降低气体温度并增加气体的相对密度。
冷却过程通常采用冷却器，利用冷却介质（如水或液氨）与混合气体进行热交换，使气体冷却至接近露点温度。
3. 脱水：混合气体中的水分会影响后续分离步骤的效果，因此需要对气体进行脱水处理。
常见的脱水方法包括冷凝法、吸附法和膜分离法。
冷凝法利用温度差使水分在冷凝器中凝结，吸附法利用吸附剂吸附水分，膜分离法则利用特殊的膜材料将水分与气体分离。
4. 除尘：混合气体中可能存在固体颗粒或液滴，需要进行除尘处理，以保护后续设备的正常运行。
除尘方法包括重力沉降、惯性除尘器、过滤器等。
5. 分离：经过前面的处理步骤后，混合气体进入分离装置进行最终的组分分离。
常见的分离方法包括吸收、吸附、膜分离和蒸馏等。
吸收法利用不同组分在吸收剂中的溶解度差异，将目标组分吸收至吸收剂中，然后再通过脱吸收剂的方式将目标组分从吸收剂中提取出来。
吸附法利用不同组分在吸附剂上的相对吸附性差异，将目标组分吸附在吸附剂上，然后通过变换吸附剂的条件（如温度、压力等）将目标组分从吸附剂上解吸出来。
膜分离法利用薄膜的选择性透过性，将目标组分通过膜材料的选择性通透性而分离出来。
蒸馏法利用组分的沸点差异，在适当的压力下将混合物加热至沸腾，然后通过冷凝和回收收集不同沸点的组分。
以上就是空分装置的基本原理和过程。
空分装置培训资料讲解
空分装置技术员工培训资料目录第一章制氧原理第一节空气的性质及分离原理一、概述二、空气的性质三、空气精馏的基本原理第二节工艺流程一、流程叙述二、工艺流程图第二章压缩第一节压缩机概述一压缩机的定义和分类二汽轮机的定义和分类第二节离心式压缩机及汽轮机的工作原理及结构一离心式压缩机工作原理及结构二汽轮机基本原理与结构第三节离心式压缩机及汽轮机运行有关概念一临界转速二旋转脱离与喘振三离心式压缩机的性能曲线、压缩机与管网联合工作第四节离心式压缩机组辅助系统一压缩机的段间冷却系统二汽轮机的凝汽系统三机组油系统四防喘振控制系统五汽轮机调速调压和保安系统六密封系统第五节离心式压缩机工况调节的几种方法一概述二几种调节方法介绍三各种调节方法比较第三章主要设备第一节净化与换热设备一、分子筛吸附器二、板翅式主换热器三、主冷凝蒸发器四、过冷器第二节精馏设备一、主精馏塔二、氩精馏塔第三节制冷设备膨胀机第四节压缩与输送设备一、空气压缩机二、增压机三、蒸汽透平四、低温泵第四章空分装置的消耗第一节原料空气第二节公用工程消耗和化学品消耗一、公用工程1、电耗2、水耗3、蒸汽消耗4、仪表空气5、解冻气二、化学品消耗液氨消耗第五章主要产品参数第一节产品规格一、一工况产品规格二、二工况产品规格第二节操作特点一、操作弹性二、操作特性第六章安全说明一、概述二、常见的安全事故三、空分区域内的危险性物质四、工作人员必须注意的安全问题第一章制氧原理第一节空气的性质及分离原理一、概述空气是一种取之不尽的天然资源，它由具有丰富用途的氧气、氮气、氩气等气体组成。
这些气体在空气中是均匀地相互混合在一起的，要将他们分离开来是比较困难的，为此近百年来，随着工业技术的发展，对空气的分离形成了三种技术方法：吸附法、膜分离法及低温法。
吸附法是一种利用分子筛对不同分子的选择吸附性能来达到最终分离目的的技术，该技术流程简单，操作方便，运行成本低，但一方面其获得高纯度产品较为困难，而且装置容量有限，所以该技术有其局限的应用范围。
空分装置

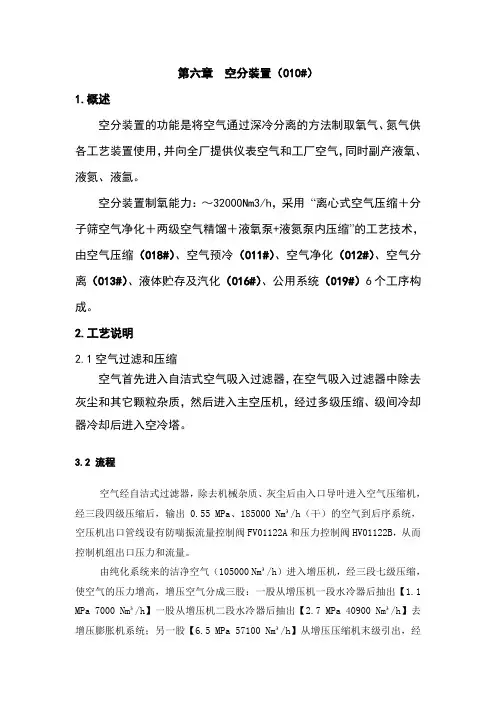

第六章空分装置（010#）1.概述空分装置的功能是将空气通过深冷分离的方法制取氧气、氮气供各工艺装置使用，并向全厂提供仪表空气和工厂空气，同时副产液氧、液氮、液氩。
空分装置制氧能力：～32000Nm3/h，采用“离心式空气压缩＋分子筛空气净化＋两级空气精馏＋液氧泵+液氮泵内压缩”的工艺技术，由空气压缩（018#）、空气预冷（011#）、空气净化（012#）、空气分离（013#）、液体贮存及汽化（016#）、公用系统（019#）6个工序构成。
2.工艺说明2.1空气过滤和压缩空气首先进入自洁式空气吸入过滤器，在空气吸入过滤器中除去灰尘和其它颗粒杂质，然后进入主空压机，经过多级压缩、级间冷却器冷却后进入空冷塔。
3.2 流程空气经自洁式过滤器，除去机械杂质、灰尘后由入口导叶进入空气压缩机，经三段四级压缩后，输出0.55 MPa、185000 Nm³/h（干）的空气到后序系统，空压机出口管线设有防喘振流量控制阀FV01122A和压力控制阀HV01122B，从而控制机组出口压力和流量。
由纯化系统来的洁净空气（105000 Nm³/h）进入增压机，经三段七级压缩，使空气的压力增高，增压空气分成三股：一股从增压机一段水冷器后抽出【1.1 MPa 7000 Nm³/h】一股从增压机二段水冷器后抽出【2.7 MPa 40900 Nm³/h】去增压膨胀机系统；另一股【6.5 MPa 57100 Nm³/h】从增压压缩机末级引出，经冷却后进入空分装置，流程中设有两个防喘振阀，分别为FV01123和FV01128，目的是防止进入增压机一段和三段的气量过小引起喘振。
蒸汽经速关阀(2301),高压调节汽阀（0801）进入汽轮机通流部分。
蒸汽在第一膨胀段（0001）做功后，一部分从外缸下部的抽汽口引出，输至装置中压蒸汽管网，未抽出的蒸汽经中压调节汽阀（0802）进入第二膨胀段（0002）继续做功，做功后，在压力降至排汽压力后进入凝汽器（6000）。
2#空分装置概述
2#空分装置概述一、基本生产原理本装置以压缩空气为原料，通过换热器，油水分离器、冷气机组系统、纯化器等设备除去空气中所带机械杂质、水份、二氧化碳、乙炔等有害物质。
运用低压循环冷却原理，通过节流、绝热膨胀等过程，使空气温度逐渐下降达到液化温度后进入分馏塔内，因氮、氧沸点的不同(在1atm条件下，氮的沸点为-195.81℃，氧的沸点为-182.85℃。
气体与液体在分馏塔内的每一层填料上进行多次的冷凝、蒸发过程，完成物质和能量的转换，最后得到所需要的氧气、氮气、液氧、液氮产品，整个生产工艺过程由空气的净化和分离两部分组成。
原料空气由自洁式空气过滤器吸入，过滤去除灰尘和机械杂质，在离心式空压机中被压缩至0.52MPa、40℃左右，压缩空气经冷气机冷却至8℃，然后进入自动切换使用的分子筛吸附器，以清除H2O、CO2、C2H2和CnHm，出分子筛后分成三路（出分子筛的空气温度为£13℃）。
一路进入分馏塔中,空气经过主换热器与返流气体换热，被冷却至液化温度(-173℃)，并有少量气体液化，这些气液混合物一起进入下塔；另一路空气(3500Nm3/h)作为膨胀气体，进入主换热器与返流气体换热，这部分空气被冷却至-133℃左右，从主换热器中部抽出去膨胀机，膨胀后的空气温度降到-171℃，进入上塔中部；第三路少量空气去液氧蒸发器，与主冷来的液氧换热后进下塔。
空气在下塔被初步分离成氮和富氧液空，从在塔顶出来的气氮进入主冷与液氧换热冷凝成液氮，部分液氮回下塔作为下塔的回流液。
另一部分液氮经过冷器过冷后节流进入上塔顶部，作为上塔回流液。
下塔釜液38%O2的液空，经过冷器过冷节流后进入上塔中部参加精馏。
少部分贫液空由中下部抽出经过冷器过冷后节流进入上塔中上部。
以不同状态的流体进入上塔经再分离后，在上塔顶部得到纯氮气，经过冷器、主换热器复热后出冷箱。
上塔底部的液氧，其中3000Nm3/h经主冷到液氧蒸发器形成液氧柱，自增压至53KPa，然后经过液氧蒸发器和主冷复热后出冷箱，其余部分液氧在主冷被下塔的氮气加热而蒸发作为上升蒸气参加精馏；从上塔上部抽出的污氮，经过冷器和主换热器复热引出冷箱。
空分装置的介绍
空分装置的介绍

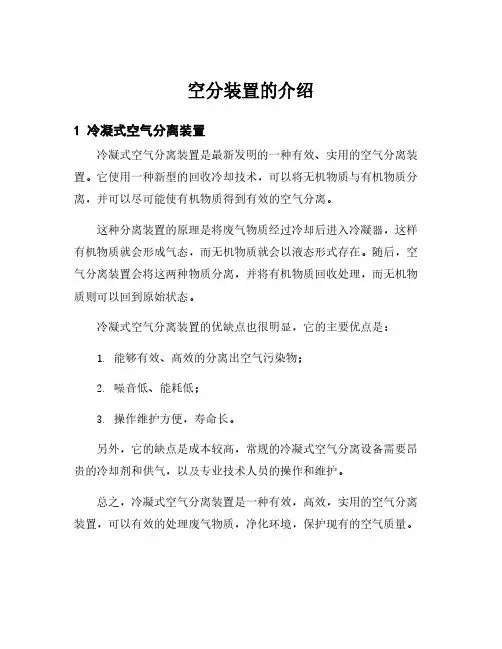

1冷凝式空气分离装置
冷凝式空气分离装置是最新发明的一种有效、实用的空气分离装置。
它使用一种新型的回收冷却技术，可以将无机物质与有机物质分离，并可以尽可能使有机物质得到有效的空气分离。
这种分离装置的原理是将废气物质经过冷却后进入冷凝器，这样有机物质就会形成气态，而无机物质就会以液态形式存在。
随后，空气分离装置会将这两种物质分离，并将有机物质回收处理，而无机物质则可以回到原始状态。
冷凝式空气分离装置的优缺点也很明显，它的主要优点是：
1.能够有效、高效的分离出空气污染物；
2.噪音低、能耗低；
3.操作维护方便，寿命长。
另外，它的缺点是成本较高，常规的冷凝式空气分离设备需要昂贵的冷却剂和供气，以及专业技术人员的操作和维护。
总之，冷凝式空气分离装置是一种有效，高效，实用的空气分离装置，可以有效的处理废气物质，净化环境，保护现有的空气质量。
空分装置
0.7MPa (G)
去全厂仪表空气系统
2.7MPa (G) 去空分装置增压膨胀机 7.0MPa (G) 去装置高压板式换热器
高压蒸汽 8.82MPa
齿 轮 箱 空压 机
汽轮机
来自过滤系统
增压机
去 脱 盐 水
266000 Nm3/h
0.62MPa (A)
去空气预冷系统
来自纯化器
3、空压机系统
含尘空气经过自洁式空气过滤(F171A001),滤掉
• 2、汽封系统
• 为防止汽缸前汽封处高温蒸汽漏入轴承箱造成轴
承温度升高及润滑油中带水：防止后汽封处空气 漏入排缸而使真空恶化，汽轮机采用了封闭式汽 封系统，主要由气动汽封压力调节器（7200）以 及管道、阀门等组成，正常运行时封汽压力 0.108MPa。
4000Nm3/h 54000Nm3/h 70000Nm3/h
• 1) 来自增压压缩机三级冷却器后的压力为 2.7MP(G)、温度40℃的空气在增压透平膨胀机增 压侧进一步增压至4.15MPａ，再经增压后冷却器 冷却，进入高压板式换热器被返流气体、液体冷 却，去膨胀机制冷。
• 2) 4.10MPａ、－108℃的空气在膨胀机膨胀做功， 压力降为0.485MPａ、温度为-172℃，进入下塔参 与下塔精馏。
主润滑油泵
辅助油泵 事故油泵 油箱
1
1 1 1
凝汽器
1
杭汽
冲洗水箱 联轴器1
1 1
MAN MAN
联轴器2
盘车油泵用电机 盘车油泵 顶轴油泵 顶轴油泵用电机 疏水膨胀箱 凝结水泵 凝结水泵用电机 两级射汽抽气装置 总放空消音器 暖管消音器
1
1 1 1 1 1 2 2 1 1 1
MAN
空分装置原理
空分装置原理空分装置是一种利用物质在不同条件下的物理和化学性质差异进行分离的设备。
它广泛应用于化工、石油、医药、食品等领域，是现代化工生产中不可或缺的重要设备之一。
本文将从空分装置的原理入手，介绍其工作原理和应用。
一、空分装置的原理空分装置的原理是基于物质在不同条件下的物理和化学性质差异进行分离。
在空分装置中，物质通常是以气态或液态形式存在的，通过改变温度、压力、流速等条件，使物质发生相变或化学反应，从而实现分离。
空分装置的主要原理包括物理吸附、化学吸附、膜分离、蒸馏等。
其中，物理吸附是指物质在表面上的吸附作用，如活性炭吸附空气中的有机物；化学吸附是指物质在表面上发生化学反应，如催化剂催化反应；膜分离是指利用膜的选择性通透性进行分离，如反渗透膜分离海水中的盐分；蒸馏是指利用物质的沸点差异进行分离，如石油精馏。
二、空分装置的工作原理空分装置的工作原理是根据物质在不同条件下的物理和化学性质差异进行分离。
具体来说，空分装置通常包括压缩机、冷却器、膜分离器、吸附器、蒸馏塔等组成部分。
在压缩机中，气体被压缩成高压气体，然后通过冷却器冷却，使气体冷却至液态。
液态气体进入膜分离器，通过膜的选择性通透性进行分离。
例如，反渗透膜可以分离海水中的盐分，使得海水变成淡水。
在吸附器中，气体通过吸附剂，如活性炭、分子筛等，进行物理吸附或化学吸附。
例如，活性炭可以吸附空气中的有机物，使得空气变得更加清新。
在蒸馏塔中，液态混合物被加热，使得其中沸点较低的物质先蒸发出来，然后通过冷却器冷却成液态，最终得到纯净的物质。
例如，石油精馏可以将原油分离成不同的馏分，如汽油、柴油、液化气等。
三、空分装置的应用空分装置广泛应用于化工、石油、医药、食品等领域。
其中，化工领域是空分装置的主要应用领域之一。
空分装置可以用于制取氧气、氮气、氢气等气体，也可以用于制取液态空气、液氧、液氮等液态气体。
此外，空分装置还可以用于制取高纯度气体，如高纯度氧气、高纯度氮气等。
