最新气体传感器简介
《气体传感器简介》课件
3
应用扩展
气体传感器的应用领域将继续扩展，包括环境监测、工业控制等。
气体传感器的原理
1 热导法传感器
通过测量气体导热性的变化来检测气体的存在和浓度。
2 电化学传感器
使用电化学反应来测量气体浓度，常用于汽车尾气传感器等应用。
3 红外线吸收传感器
利用气体对特定波长的红外线的吸收程度来检测气体的存在和浓度。
气体传感器的应用
汽车尾气传感器
用于监测和控制汽车尾气中的有害气体排放，以保护环境和人类健康。
《气体传感器简介》PPT 课件
欢迎来到《气体传感器简介》的课件！在这个课程中，我们将介绍气体传感 器的定义、原理、应用、性能参数、优劣势以及发展前景。
什么是气体传感器
定义
气体传感器是一种能够检测和测量环境中气体浓度的设备，用于监测和控制气体的存在和浓 度。
种类
气体传感器有许多不同的种类，包括热导法传感器、电化学传感器和红外线吸收传感器。
3 响应时间
指传感器从检测到气体存 在到产生反应的时间，响 应时间越短越好。
气体传感器的优劣势
优势
高灵敏度、实时监测、易于集成、可靠性高。
劣势
受环境影响、有一定的误差、成本较高。
气体传感器的术，实现气体传感器的智能监测和远程控制。
2
新型气体传感器的研究
不断研发新的气体传感器，提高传感器的性能和应用范围。
家庭燃气泄露传感器
用于检测家庭燃气泄露，及时发现并避免发生火灾和爆炸事故。
空气质量监测传感器
用于测量和监测空气中的有害气体浓度，帮助改善城市空气质量。
气体传感器的性能参数
1 灵敏度
2 工作温度范围
指传感器对气体浓度变化 的敏感程度，越高表示越 容易检测到低浓度的气体。
几种气体传感器的介绍
常见类型与用途
声表面波气体传感器有多种类型，如金属氧化物半导体型 、高分子材料型等。其中，金属氧化物半导体型传感器应 用最为广泛，主要用于检测可燃性气体、有毒有害气体等 。
声表面波气体传感器具有灵敏度高、响应速度快、稳定性 好等优点，因此在工业自动化、环境监测、安全防护等领 域得到广泛应用。
优点与局限性
热线型传感器利用加热的金属丝检测气体热导率的变化；薄膜型传感器则使用薄膜 材料作为热敏元件；干涉型传感器利用光干涉原理测量温度变化。
热导率气体传感器广泛应用于工业过程控制、环境监测、安全检测等领域，用于检 测各种有毒有害气体、可燃气体以及氧气等。
优点与局限性
热导率气体传感器具有结构简单、稳定性好、寿命长等优点，同时对某些特定气体的检测具有较高的 灵敏度和选择性。
局限性
光学气体传感器容易受到光学元件污染、光源老化等因素的影响，需要定期维护 和校准。此外，光学气体传感器的成本较高，限制了其在某些领域的应用。
04
金属氧化物半导体气体传感器
工作原理
金属氧化物半导体气体传感器利用金 属氧化物作为敏感材料，通过气体与 敏感材料发生反应，导致材料电阻发 生变化，从而检测气体浓度。
化来检测气体的浓度。
传感器通常包含光源、光检测器 和光学元件，通过测量气体对光 的吸收或散射程度，可以确定气
体的浓度。
不同的气体对光的吸收或散射程 度不同，因此传感器具有选择性 ，能够针对特定气体进行检测。
常见类型与用途
红外线气体传感器
利用红外线对不同气体的吸收特性，常用于检测 二氧化碳、甲烷等气体。
当待测气体吸附在敏感材料表面时， 敏感材料的电子结构和电阻率发生变 化，导致电阻值变化，通过测量电阻 值的变化即可推算出气体的浓度。
新型气体传感器的研究与应用
新型气体传感器的研究与应用一、引言气体传感器是一种用于检测、测量和监测气体浓度、压力、流量和其他物理和化学参数的传感器。
它们被广泛应用于各种领域，如环境监测、医疗保健、工业控制和安全等方面。
随着科技的发展，新型气体传感器的研究和应用逐渐成为研究的热点和技术进展的方向。
本文将重点介绍几种新型气体传感器的研究和应用，包括光谱传感器、生物传感器和纳米传感器等，以及它们在环境监测、医疗保健、工业控制和安全等方面的应用。
二、光谱传感器光谱传感器是一种基于光谱技术的传感器，利用可见光、红外或紫外光的吸收、发射或散射来检测气体的浓度和成分。
它具有高敏感度、高选择性和非接触性等优点。
光谱传感器的核心技术是光谱分析，合理的光谱分析能够提高传感器的灵敏度和准确度。
例如，在使用红外光谱传感器检测甲烷时，通过选择合适的光源波长可以实现最佳的检测结果。
光谱传感器的应用领域主要包括环境监测、空气质量检测、火灾检测、化学品检测和工业过程控制等。
例如，红外光谱传感器可以检测甲烷等有害气体，用于环境监测和工业控制。
紫外光谱传感器可以用于检测臭氧等空气污染物，用于空气质量检测。
光谱传感器的灵敏度和准确度的提高，有望为环境监测和空气质量检测提供更有效的手段。
三、生物传感器生物传感器是一种基于生物反应原理的传感器，利用生物元件如酶、抗体等来检测气体成分或性质的传感器。
生物传感器具有高灵敏度、高选择性和快速响应等特点。
生物传感器的核心技术是生物反应，合理的生物反应设计能够提高传感器的灵敏度和选择性。
例如，利用抗体作为生物元件，能够实现对特定分子的高度选择性。
生物传感器的应用领域主要包括生物医学检测、食品安全检测、环境检测和生产工艺控制等方面。
例如，利用生物传感器可以检测血糖、血清蛋白等生物分子，用于生物医学检测。
利用生物传感器也可以检测食品中的有害物质，用于食品安全检测。
四、纳米传感器纳米传感器是一种利用纳米材料和纳米技术构建的传感器，具有高灵敏度和特异性等优点。
《气体传感器简介》课件
复合材料
通过组合不同材料的优点 ，实现气体传感器性能的 优化。
智能化与网络化的发展
智能化
通过集成微处理器和算法，实现气体 传感器的自动校准、数据分析和远程 控制等功能。
网络化
将气体传感器接入互联网，实现数据 的实时传输、远程监控和跨区域的数 据共享。
在环保监测领域的应用前景
大气污染监测
用于监测空气中的有害气 体和温室气体，为环境保 护提供数据支持。
详细描述
电化学气体传感器利用气体在电极表面发生的电化学反应来检测气体的浓度。这种传感器通常由至少两个电极组 成，其中一个电极是敏感电极，能够与被测气体发生反应，另一个电极作为参照电极。通过测量电化学反应产生 的电流或电压来计算气体的浓度。
光学气体传感器
总结词
基于不同气体对光的吸收或反射不同的原理进行检测。
详细描述
光学气体传感器利用不同气体对特定波长的光具有不同的吸收或反射特性，通过测量光通过气体时发 生的变化来检测气体的浓度。这种传感器通常由光源、光路和检测器组成，通过测量光强的变化来计 算气体的浓度。
固态电解质气体传感器
总结词
基于气体在固态电解质中的离子传导性 能不同的原理进行检测。
VS
详细描述
工作原理
电化学传感器
利用电化学反应检测气体，通 过测量电流或电压变化来推断
气体浓度。
半导体传感器
利用气敏材料的电阻变化来检 测气体，当气体与敏感材料接 触时，电阻发生变化，从而检 测气体浓度。
红外传感器
利用红外线吸收原理检测气体 ，通过测量气体对红外线的吸 收程度来推断气体浓度。
催化燃烧传感器
利用催化燃烧原理检测气体， 当气体与敏感材料接触时，发 生催化燃烧反应，从而检测气

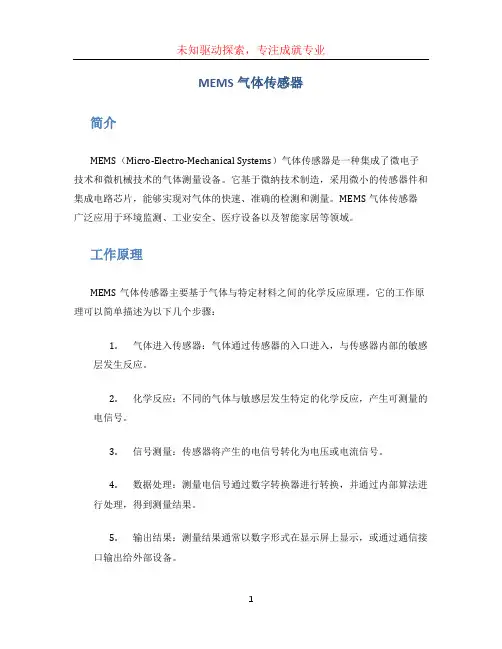

mems气体传感器
MEMS气体传感器简介MEMS（Micro-Electro-Mechanical Systems）气体传感器是一种集成了微电子技术和微机械技术的气体测量设备。
它基于微纳技术制造，采用微小的传感器件和集成电路芯片，能够实现对气体的快速、准确的检测和测量。
MEMS气体传感器广泛应用于环境监测、工业安全、医疗设备以及智能家居等领域。
工作原理MEMS气体传感器主要基于气体与特定材料之间的化学反应原理。
它的工作原理可以简单描述为以下几个步骤：1.气体进入传感器：气体通过传感器的入口进入，与传感器内部的敏感层发生反应。
2.化学反应：不同的气体与敏感层发生特定的化学反应，产生可测量的电信号。
3.信号测量：传感器将产生的电信号转化为电压或电流信号。
4.数据处理：测量电信号通过数字转换器进行转换，并通过内部算法进行处理，得到测量结果。
5.输出结果：测量结果通常以数字形式在显示屏上显示，或通过通信接口输出给外部设备。
特点与优势MEMS气体传感器具有以下特点和优势：1.微小尺寸：MEMS技术的应用使得传感器的尺寸大大减小，可以轻松集成到各种设备中，适用于空间有限的场景。
2.高灵敏度：传感器采用微纳技术制造，敏感层与气体接触面积大，因此具有高灵敏度和快速响应的特点。
3.低功耗：传感器使用集成电路芯片，功耗较低，适用于需要长期稳定运行的应用。
4.高精度：传感器具有高精度的测量能力，可以在不同气体浓度下进行准确的测量。
5.多样性应用：MEMS气体传感器可以应用于各种气体的检测，例如二氧化碳、一氧化碳、甲醛等。
应用领域MEMS气体传感器在以下领域得到广泛应用：1. 环境监测MEMS气体传感器可以检测大气中的各种有害气体，监测环境空气的质量，例如检测二氧化碳浓度、一氧化碳浓度、VOC（挥发性有机物）等。
它们在室内空气质量监测、工业排放监测等方面发挥着重要作用。
2. 工业安全MEMS气体传感器可用于工业场所的安全监测。
它们可以检测爆炸性气体、有毒气体等，并及时报警，保障工人的安全。

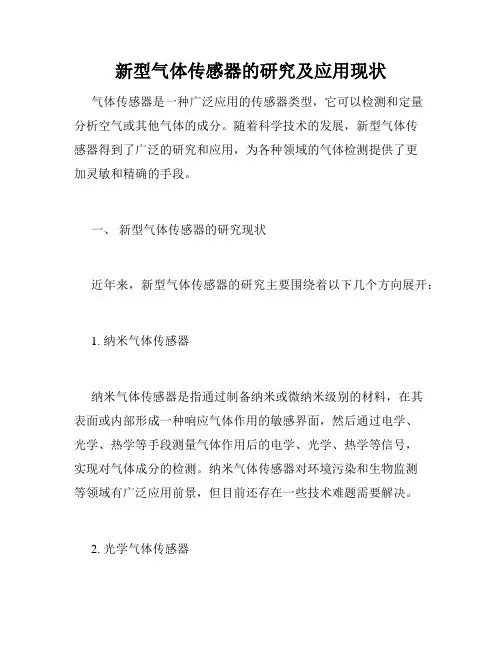

新型气体传感器的研究及应用现状
新型气体传感器的研究及应用现状气体传感器是一种广泛应用的传感器类型，它可以检测和定量分析空气或其他气体的成分。
随着科学技术的发展，新型气体传感器得到了广泛的研究和应用，为各种领域的气体检测提供了更加灵敏和精确的手段。
一、新型气体传感器的研究现状近年来，新型气体传感器的研究主要围绕着以下几个方向展开：1. 纳米气体传感器纳米气体传感器是指通过制备纳米或微纳米级别的材料，在其表面或内部形成一种响应气体作用的敏感界面，然后通过电学、光学、热学等手段测量气体作用后的电学、光学、热学等信号，实现对气体成分的检测。
纳米气体传感器对环境污染和生物监测等领域有广泛应用前景，但目前还存在一些技术难题需要解决。
2. 光学气体传感器光学气体传感器主要利用一些光学现象，如吸收、散射、发光等，对气体成分进行检测。
例如，红外线吸收谱和拉曼光谱可以直接检测气体的能级结构和分子振动结构，利用这些光学现象可以实现对气体成分的快速、准确的检测。
3. 物化气体传感器物化气体传感器主要是通过氧化还原反应、吸附解吸、化学程序等手段，实现对气体成分的选择性检测。
这种传感器通常是将敏感材料涂覆在金属基底或薄膜上，然后通过测量敏感材料材料表面的电阻、电容、电导率等物理化学性质的变化，来判断气体成分的种类和含量。
二、新型气体传感器的应用现状新型气体传感器已经广泛应用于以下领域：1. 环境污染监测气体传感器可以监测空气中的各种污染物质，如二氧化硫、一氧化碳、臭氧等，及时发现和控制环境污染，防止对健康和环境造成不可逆转的损害。
2. 工业生产中的气体检测在工业生产中，气体往往是非常关键的参数，如在化学工业生产中，研究气体反应的成分和浓度对生产的成功和安全至关重要。
气体传感器可以实时监测气体成分和浓度，确保生产的顺利进行。
3. 生物医学检测气体传感器可以检测人体呼吸中的气体成分，如氧气、二氧化碳等，从而实现对人体呼吸系统的监测和诊断。
此外，它还可以用于检测食品中的气体成分，如二氧化碳、氧气等，保证食品的质量和安全。
气体传感器简介介绍
提高稳定性与寿命
趋势描述
提高气体传感器的稳定性和寿命是持续 追求的目标。稳定性决定了传感器在长 时间使用过程中输出信号的稳定性，而 寿命则关系到传感器的使用成本和维护 成本。
VS
技术挑战
在提高稳定性和寿命方面，需要解决材料 老化、抗干扰能力、自适应校准等技术难 题，以实现传感器在恶劣环境下的长期稳 定运行。
气体传感器简介介绍
汇报人： 日期:
目录
• 气体传感器概述 • 气体传感器的技术特点 • 常见气体传感器类型及其原理 • 气体传感器的应用案例 • 气体传感器的发展趋势与挑战
01
气体传感器概述
定义与工作原理
• 气体传感器是指能感受气体浓度变化并转换成可用输出信号的 传感器。其工作原理通常基于物理或化学效应，如电化学、光 学、热学等。当目标气体与传感器接触时，会引起传感器内部 物理或化学性质的变化，从而产生与气体浓度成比例的电信号 。通过对这个电信号的检测和处理，可以实现气体浓度的测量 。
总之，气体传感器作为 一种将气体浓度转化为 电信号的装置，在各个 领域都发挥着重要作用 。随着科技的不断发展 ，气体传感器的性能将 不断提升，应用领域也 将进一步拓展。
02
气体传感器的技术特点
敏感性
高灵敏度
气体传感器需要具备高灵敏度， 能够检测到极低浓度的目标气体 ，确保对环境中的气体变化做出 准确响应。
气体传感器的应用案例
环境监测中的气体传感器
大气污染监测
气体传感器可用于监测大气中的 有害气体，如二氧化氮、硫化氢 等，以评估空气质量并及时发出
污染警报。
室内空气质量监测
在室内环境中，气体传感器可检 测甲醛、苯等挥发性有机物，保
障人们呼吸健康。
气体传感器工作原理
气体传感器工作原理
气体传感器是一种可以检测、识别和监测气体存在的装置。
它是以检测目标气体的浓度为手段，进而反映被测对象存在情况的一种装置。
它可分为接触式和非接触式两大类。
接触式是指气体传感器在被测环境中直接与被测目标气体接触，如一氧化碳（CO）、氧气（O2）、二氧化碳（CO2）等；非接触式是指气体传感器不直接与被测对象接触，而是将被测对象作为检测目标，如一氧化碳传感器、甲烷传感器等。
1.工作原理
气体传感器是一种专门检测特定的气体浓度的仪器。
其基本工作原理是：当有某种气体存在时，该气体会使半导体的导通或截止程度发生变化，从而引起电阻的变化。
由于这种变化很小，所以，只要知道气体的浓度就能确定这种变化。
2.工作条件
一般情况下，各种气体具有不同的导电性，因此，对其浓度进行测量时要选择相应的材料作为传感器的工作物质。
对于一种金属氧化物半导体传感器来说，工作物质是半导体；对于另一种金属氧化物半导体传感器来说，工作物质则是氧化物。
—— 1 —1 —。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触燃烧式气体传感器
接触燃烧式气体传感器：
接触燃烧式气体传感器分为 直接接触燃烧式、 催化接触燃烧式
特性： 对不燃烧气体不敏感，，具 有广谱特性即能检测各种可 燃气体，亦称为热导性传感
器
工作原理： 气敏材料（如Pt电热丝）在 通电状态下，可燃气体氧化 燃烧，或在催化剂下氧化燃 烧，电热丝由此升温，从而
应用范围： 监测各种挥发性有机物 (VOCS) 、毒气、如异丁烯、苯、甲醇和二 氧化硫、一氧化碳等。
红外线气体传感器
红外线气体传感器基本结构：
红外辐射光源
（使用广谱光源光
谱覆盖波长从1μm 到15～20μm
）
气室
（抽取式测量的红 外仪器需要气室 ）
红外检测器
（用于检测通过气 室的红外光能 ）
红外线气体传感器基本机构
光学和半导体四种类
国内方面，主要的气体传感器企 业有炜盛科技，天津费加罗（中 日合资），718所。重庆煤科院和 山西腾星等，其中，炜盛科技是 目前国内唯一能生产半导体类， 催化燃烧，电化学和红外光学的企业
谢谢
结束语
谢谢大家聆听！！！
15
气体传感器简介
目录
背景与发生原理 气体传感器分类及常用传感器工作原理 气体传感器市场主要厂商
背景与发生原理
背景：
由Seiyama T在1962年首先报道的，利用ZnO薄膜的表面电导在气 体中的变化来检测可燃性气体。同年，田口尚义发明了二氧化锡 基气体传感器，并通过贵金属掺杂大幅度地提高了对可燃性气体 的灵敏度，并实现了产业化。
将溶解于电解质溶液并离子化的气态物质的离子作用于离子电极， 把由此产生的电动势作为传感器输出。（离子电极式气体传感器）
第三类 : 将气体与电解质溶液反应而产生的点解电流作为传感器输出。(如： 电量式气体传感器) 第四类：
不用电解质溶液，而用有机电解质、有机凝胶电解质、固态电解 质、固态聚合物电解质等材料制作传感器。(如：浓差电池式气体 传感器)
和催化类气体传感器，其产品既 ，其产品主要有半导体型（MOS）
包括O2、CO2、NO、NO2等常见气体 电化学以及催化燃烧型气体传感器
传感器，也包括HCL、CL2、联氨等 广泛用于工业，汽车，室内空气
工业用气的传感器
检测以及科学测量等领域
英国Alphasense
Dynament炜盛
Alphasense是位于英国的气体传 感器公司，主要产品是O2、有毒 气体和易燃气体传感器。该公司 传感器技术涵盖了电化学，催化，
阻值发生变化。
热导气体传感器
热导池式气体传感器
每一种气体，都有自己特定的热导率，当两个和多个气体的热导 率差别较大时，可以利用热导元件，分辨其中一个组分的含量。 这种传感器已经传感器地用于氢气的检测、二氧化碳的检测、高 浓度甲烷的检测。
这种气体传感器可应用范围较窄，限制因素较多。
这是一种老式产品，全世界各地都有制造商。产品质量全世界大 同小异。
优点： 这种传感器成本低廉，具有快速、简便等优点。并且适宜于民用 气体检测的需求。 缺点： 这些氧化物半导体的纯相是光谱性敏感材料，具有灵敏度低、选 择性不好、稳定性较差、且有的电阻大，同时受环境影响较大。
电化学式气体传感器
电化学式气体传感器是一种化学传感器，一般分为下面几种类型：
第一类 :
在保持电极和电解质溶液的界面为某恒电位时，将气体直接氧化 或还原，并将流过外电路的电流作为传感器的输出。(如：恒定电 位电解池型气体传感器) 第二类 :
半导体氧化物气体传感器也称为化学电阻(chemiresistors). 电阻化的传感器的检测原理是基于其表面半导体吸附的气体分
子引起电阻薄膜上阻值变化。
气固的交互作用影响薄膜的电阻是因为薄膜内部的电阻率发生 改变
半导体氧化物型气体传感器
试用范围： 半导体氧化物型气体传感器可以有效地用于：甲烷、乙烷、丙烷、 丁烷、酒精、甲醛、一氧化碳、二氧化碳、乙烯、乙炔、氯乙烯、 苯乙烯、丙烯酸、甲烷（天然气、沼气）、酒精、一氧化碳（城 市煤气）、硫化氢、氨气（包括胺类，肼类）等很多气体地检测。
电化学式气体传感器
适用范围： 电化学类气体检测仪主要用于检测毒性气体如： CO ,CO2 ,H2 ,O2 ,SO2 等。
优点： 选择性好、灵敏度高。 缺点： 对干扰气体也有响应 ,会引起误报 ,因而需要增加抗干扰部分， 寿命短 ,一般 1～2 年就应更换传感器。
红外线气体传感器
工作原理： 当某物质受到红外光束照射时，该物质的分子就要吸收一部分能 量并将其转换为分子的振动和转动能量，同一种物质对不同波长 的红外辐射吸收程度不同，如果将不同波长的红外辐射按顺序通 过某物质，逐一测量其吸收程度，并记录下来，就得到该物质在 测定波长范围内的吸收光谱曲线
气体传感器主要厂商
气体传感器生产企业主要集中在日本，欧洲和美国。气体传感 器相关企业有英国城市技术公司（母公司为Honeywell）、日本 Figaro、英国Alphasense、 Dynament炜盛科技等
Honeywell英国城市技术
日本figaro
其以电化学起家，同事涉足红外 2012年figaro气体销售额排名第二
发生原理：
气体传感器通过测量它附近气体浓度与气体相互作用，每种气体 都有一个独特的电场，传感器通过这些电场来识别气体，在装置 内通过测量电流放电来决定气体浓度。
气体传感器分类
电化学式 气体传 感器
半导体氧化 物型气体 传感器
热导气体 传感器
红外线型 气体传 感器
接触燃烧 式气体 传感器
半导体氧化物型气体传感器
