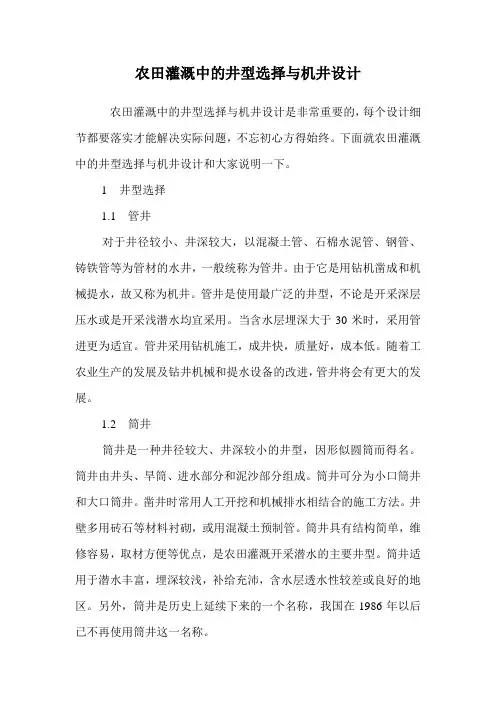

农田灌溉中的井型选择与机井设计农田灌溉中的井型选择与机井设计是非常重要的，每个设计细节都要落实才能解决实际问题，不忘初心方得始终。
下面就农田灌溉中的井型选择与机井设计和大家说明一下。
1井型选择1.1管井对于井径较小、井深较大，以混凝土管、石棉水泥管、钢管、铸铁管等为管材的水井，一般统称为管井。
由于它是用钻机凿成和机械提水，故又称为机井。
管井是使用最广泛的井型，不论是开采深层压水或是开采浅潜水均宜采用。
当含水层埋深大于30米时，采用管进更为适宜。
管井采用钻机施工，成井快，质量好，成本低。
随着工农业生产的发展及钻井机械和提水设备的改进，管井将会有更大的发展。
1.2筒井筒井是一种井径较大、井深较小的井型，因形似圆筒而得名。
筒井由井头、旱筒、进水部分和泥沙部分组成。
筒井可分为小口筒井和大口筒井。
凿井时常用人工开挖和机械排水相结合的施工方法。
井壁多用砖石等材料衬砌，或用混凝土预制管。
筒井具有结构简单，维修容易，取材方便等优点，是农田灌溉开采潜水的主要井型。
筒井适用于潜水丰富，埋深较浅，补给充沛，含水层透水性较差或良好的地区。
另外，筒井是历史上延续下来的一个名称，我国在1986年以后已不再使用筒井这一名称。
1.3筒管井筒管井是筒井和管井结合使用的井型。
它适用于上层潜水含水层厚度小，出水量不大，而下层又有埋藏较浅，富水性较好的承压水地区。
筒管井易于施工，投资较少取水方便，在下列情况下采用：一是用人工开挖筒井深达地下水位，继续开挖有困难时，可改用钻机向下施工，打成管井；二是旧筒井由于地下水位下降，出水量减少，可在旧筒井的底部打管井增加井深，以恢复或增大出水量。
1.4辐射井由垂直的大口径集水井和辐射状分布的集水管组成。
它具有取水范围大，单位降深的出水量大等优点。
辐射井适用于：埋藏浅、厚度薄、富水性强、有补级来源的砂砾含水层；裂隙发育、厚度大的黄土含水层；富水性弱的砂层或粘土裂隙含水层。
集水井的井壁和井底一般都是封闭的，它本身并不直接从含水层中进水，以便于施工、维修和防止井淤。
机井抽水试验方案
机井抽水试验方案目录1、试验目的 (1)1.1概述 (1)1.2基本规定 (1)1.3试验基本技术要求 (1)2、试验仪器和设备 (3)2.1过滤器 (3)2.2抽水设备 (3)2.3量测器具 (3)3、抽水试验 (4)3.1稳定流抽水试验 (4)3.2试验现场记录 (5)3.3试验资料整理 (6)1、试验目的1.1概述确认是否达到设计流量，从而确定井深度，管井结构和地层柱状图，包括岩层的名称岩性描述厚度和埋藏深度，钻孔及下管深度、壁管和过滤器的规格及其组合填砾及封闭的位置，地下水静水位和动水位，电测井资料等。
1.2基本规定1.2.1完整孔：进水部分揭穿整个含水层厚度的抽水孔；1.2.2非完整孔：未揭穿整个含水层或进水部分仅揭穿部分含水层的抽水孔。
1.2.3稳定流抽水试验：在抽水过程中，要求抽水量和动水位同时相对稳定，并有一定延续时间的抽水试验。
1.2.4非稳定流抽水试验：在抽水过程中，保持抽水流量固定而观测地下水位随时间的变化，或保持水位降深固定而观测抽水流量随时变化的抽水试验。
当含水层厚度不大于15m时，宜采用完整孔抽水；当含水层厚度大于15m时，可采用非完整孔抽水。
根据设计资料显示，本项目机井含水层厚度大于15m，本次抽水试验采用单孔抽水，方式采用非完整孔抽水。
1.3试验基本技术要求1.3.1松散含水层抽水孔中的过滤器外壁应设置测压管，其有眼部分长度应与抽水孔过滤器一致。
1.3.2在试验各次降深中，抽水吸水管口均应放在同一深度。
从承压含水层中抽水，吸水管口宜放在含水层顶板以上适当位置；从潜水含水层中抽水，吸水管口宜放在最大降深动水位以下0.5~1.0m 处。
1.3.3抽水孔的静水位和动水位、动水位和出水量均应同步进行观测。
1.3.4试验停止后，应立即进行恢复水位观测，并应在抽水停止后第1min、2min、3min、4min、6min、8min、10min、15min、20min、25min、30min、40min、50min、60min、80min、100min、120min各观测一次，以后可每隔 30min 观测一次。
北京市水务局关于印发《进一步加强机井管理的暂行规定》的通知

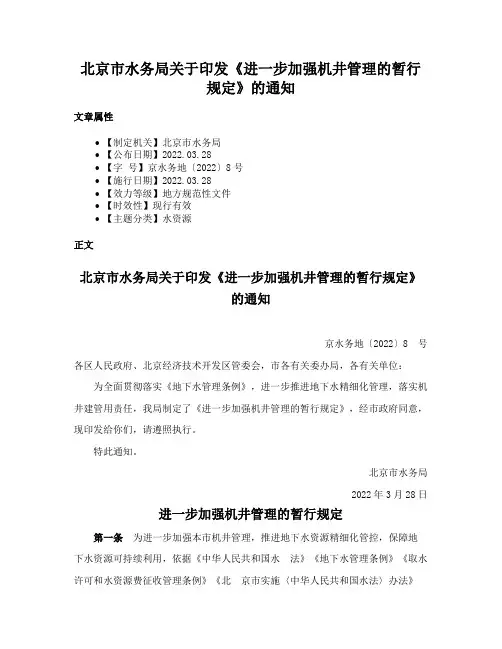

北京市水务局关于印发《进一步加强机井管理的暂行规定》的通知文章属性•【制定机关】北京市水务局•【公布日期】2022.03.28•【字号】京水务地〔2022〕8号•【施行日期】2022.03.28•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水资源正文北京市水务局关于印发《进一步加强机井管理的暂行规定》的通知京水务地〔2022〕8 号各区人民政府、北京经济技术开发区管委会，市各有关委办局，各有关单位：为全面贯彻落实《地下水管理条例》，进一步推进地下水精细化管理，落实机井建管用责任，我局制定了《进一步加强机井管理的暂行规定》，经市政府同意，现印发给你们，请遵照执行。
特此通知。
北京市水务局2022年3月28日进一步加强机井管理的暂行规定第一条为进一步加强本市机井管理，推进地下水资源精细化管控，保障地下水资源可持续利用，依据《中华人民共和国水法》《地下水管理条例》《取水许可和水资源费征收管理条例》《北京市实施〈中华人民共和国水法〉办法》《北京市水污染防治条例》等法律法规，结合本市实际，制定本规定。
第二条本规定所称机井，是指本市行政区域内利用动力机械驱动水泵抽取地下水用于城乡生活、工业生产、农业生产、园林绿化等的水井，含取用地热水、矿泉水的水井。
第三条市水行政主管部门负责全市机井管理的统一监督管理工作，负责拟订、编制机井管理政策、标准并监督、组织实施。
区水行政主管部门按照规定的权限，负责本行政区域内的机井监督管理工作。
第四条机井所有权人或者管理单位为机井运行管理的第一责任人，应当按照有关要求做好所属机井建设、运行管理、取水计量、污染防控、数据报送、报废处置等工作。
第五条开凿机井应当经水行政主管部门批准。
开凿机井的，申请人应当自行或者委托有关单位编制建设项目水影响评价报告书（表）或者填写登记表。
（一）年取水量大于或者等于 5 万立方米的新凿机井建设项目应当编制水影响评价报告书；（二）年取水量小于 5 万立方米的新凿机井或者取水许可量需增加的更新机井建设项目应当编制水影响评价报告表；（三）取水许可水量不需增加的更新机井应当填写水影响评价登记表。
水井的各项技术标准
水井的各项技术标准

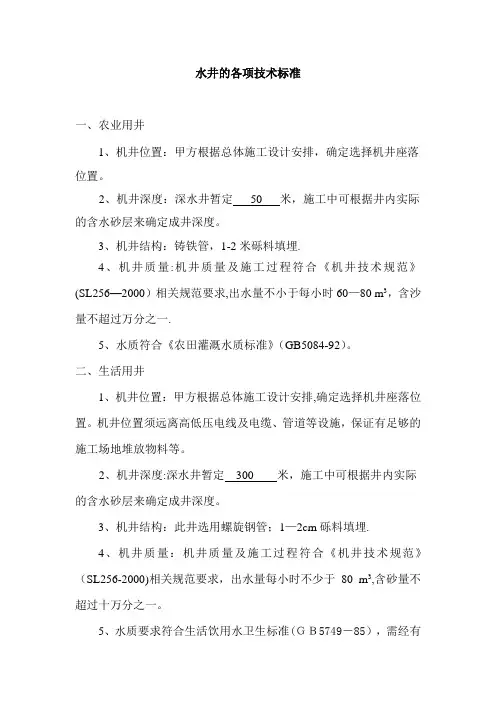

一、农业用井
1、机井位置：甲方根据总体施工设计安排，确定选择机井座落位置。
2、机井深度：深水井暂定50 米，施工中可根据井内实际的含水砂层来确定成井深度。
3、机井结构：铸铁管，1-2米砾料填埋.
4、机井质量:机井质量及施工过程符合《机井技术规范》(SL256—2000）相关规范要求,出水量不小于每小时60—80 m3，含沙量不超过万分之一.
5、水质符合《农田灌溉水质标准》（GB5084-92）。
二、生活用井
1、机井位置：甲方根据总体施工设计安排,确定选择机井座落位置。
机井位置须远离高低压电线及电缆、管道等设施，保证有足够的施工场地堆放物料等。
2、机井深度:深水井暂定300 米，施工中可根据井内实际的含水砂层来确定成井深度。
3、机井结构：此井选用螺旋钢管；1—2cm砾料填埋.
4、机井质量：机井质量及施工过程符合《机井技术规范》（SL256-2000)相关规范要求，出水量每小时不少于80 m3,含砂量不超过十万分之一。
5、水质要求符合生活饮用水卫生标准(ＧＢ5749－85），需经有
资质部门检验合格后方可交付使用。
井灌节水工程常识
井灌节水工程常识井灌节水工程管理常识包括机井种类，机井性能，影响机井出水量的因素，成井与验收，井灌节水线程特点，管灌系统组成与类型等。
本章将分别予以介绍。
一、机井的种类机井是开发提取地下水进行农田灌溉的一种建筑互程，由动力机械、水泵和井体三部分构成。
机井的井体结构型式较多，在我市主要有四种。
1、水泥管井在山前平原第四系冲洪积扇群分布区，适宜水泥管井和砖石筒井。
滕西平原属第四系冲洪积扇分布区，第四系存度至东向西逐渐加厚，由10余米至100米不等，主要岩性为亚粘砂土，亚砂土和砂层各种砂层特别是中粗砂层是良好的含水层。
利用人力钻或动力由旋钻机打水泥管效果很好。
井深一般30米左右，使用方便，效果很好。
这种井的主要特点是易淤积或因管壁破碎而报废。
2、平塘或长条井在山前坡地冲积物分布共，适宜大型平塘或横向取水建筑物（俗物长条井或千米井）。
在山并地带第四系地层多由冲积、坡积物所组成，岩性多粘土，亚粘土、亚砂土，并夹有姜结石层。
一般没有良好的含水层，这种地带下水位一般3至5米，常形成偎山涝，不适合水泥管井或砖石筒井，大型平塘或“千米井”是较合适的井型。
兼有蓄水作用，对解决山前坡地的抗旱有较重要的作用。
其缺点是投互、占地多，且管理不方便。
3、基层大口井或钻孔深井在下古生代以石灰岩为主的地层分布区，适宜基岩大口井或钻孔深井。
我市东部及北部山地丘陵地区，广泛地分布着寒武奥陶系地层。
基岩性以各种石灰岩为主，夹有泥灰岩及砂页岩，各种石灰岩层为该区的主含水层。
依据其裂隙、岩溶发有条件及地上水位埋深情况，在有利部门选择基岩大口井或钻孔深井，效果较好。
这种井的特点是施工难度大，互期较长，但机井寿命长，配套作用、管理方便，很受群众欢迎。
4、大口井或截潜工程在前震旦系变质岩及岩浆岩地层分布区，适宜大型大口井或截潜流互程。
我市北部一带分布着前震旦系变质岩，并有部分岩浆岩侵入体分布。
主要岩性为混合花岗岩及花岗片麻岩等，主要含水层为基层的全风化带及现代河床的冲积砂层。
机井工程封填方案

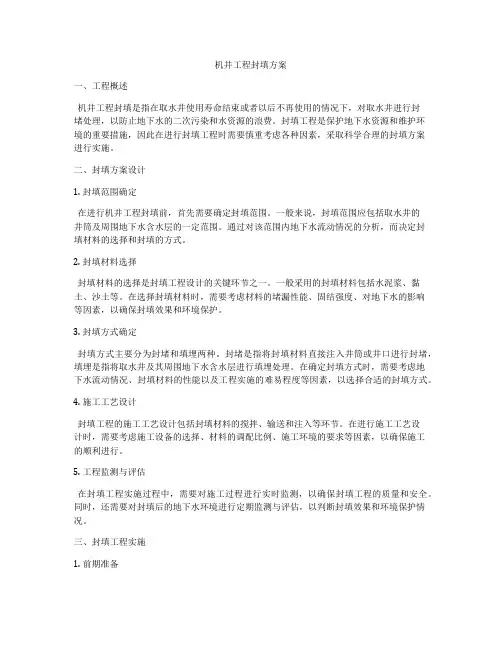

机井工程封填方案一、工程概述机井工程封填是指在取水井使用寿命结束或者以后不再使用的情况下，对取水井进行封堵处理，以防止地下水的二次污染和水资源的浪费。
