cadence原理图转换成protel
ORCAD PCB转换为Protel 99se
ORCAD PCB转换为Protel 99se/ Protel DXP
一:转换到Protel 99se
1,准备工作。
准备一个.MAX文件,如图1。
图1
2, 打开Protel 99se,新建一个PCB文件，并且打开.PCB。
如图2。
图2
3，选择File->import。
选择1中的.MAX文件,点击OK。
出现如图3,弹出对话框。
图3
在出现的对话框Option中选择FABDWG和NOTES为任意一层。
点击ＯＫ按键，即可生成PCB文件。
如图４。
图４
注意:
１,在第3步中可以选择ORCAD的层颜色（USE orCAD Color Setting）或选择Protel 99se默认的层颜色。
２,如果不选择FABDWG和NOTES为任意一层，则不能生成PCB文件,同时也会提示出错.
4，转换成功！！！！！！可以在PROTEL 99SE 里修改电路图。
二:转换到Protel DXP/2004
1 准备工作.准备一个.MAX文件,如上步骤1
2 打开Protel DXP或Protel 2004,选择打开,选择1中的.MAX文件,并打开。
3 同上第三步，第四步。
4 保存格式为.PCB格式。
orcad原理图转为protel DXP原理图方法及步骤
Orcad原理图转为protel DXP原理图方法及步骤
O RCAD原理图转为PROTEL原理图，其主要方法及步骤如下：
1、如果ORCAD的软件版本为16.3，需要将其另存为16.2版本，通过Save as命令即可实现；
2、打开Altium公司的AD10软件，执行这样的命令：File->Import Wizard命令，再执行next，即可出现如下界面：
3、从界面信息提示上，选择Orcad Designs and Libraries Files，或是Orcad and PADS Designs and Files均可，再next；
4、选择需要转化的orcad格式的原理图，具体如下图所示：
5、此后，一直的next，即出正常的导入AD10软件中。
最后，ORCAD原理图成功转化为PROTEL原理图。
另外，如果ORCAD的软件版本为16.3,不降为16.2，而直接导入，则会出现这样的错误信息：Design file’x.DSN’ not recognized. 同理，对于protel se99的DDB文件也可这样导入到AD10软件中，只需在导入的产品选择99SE DDB Files即可。
Altium Designer与Protel 99 SE的转换 ppt-12
打开的PCB文件
3．保存文件
图12-17
文件改保存类型另存的结果
4.退出系统后的再次进入
图12-18
生成的Altium Designer文件
任务二 将Altium Designer设计的 文件转换为Protel 99 SE格式
1．新建文件夹命名为“AD转99SE”。 2．启动Altium Designer软件,打开文件，执行 File｜Save As…命令，弹出另存为对话框， 选择将要存放Protel 99 SE格式的文件夹，在 保存类型中选择Protel 99 SE可以导入的格式， 修改文件名，保存。 3．启动Protel 99 SE软件，执行File｜Open… 命令，弹出打开文件对话框，选择打开的文件， 打开。
项目12
Altium Designer与Protel 99 SE 的转换
学习目标
1．将Protel 99 SE设计的文件导入Altium Designer中。 2．将Altium Designer设计的文件转换为 Protel 99 SE格式。
任务一
将Protel 99 SE设计的文件导入 Altium Designer中
小
结
1．将Protel 99 SE设计的文件导入Altium Designer中。 2．将Altium Designer设计的文件转换为 Protel 99 SE格式。
谢 谢 关 注！
1．导入的方法
图12-1
Altium Designer Summer 09 界面
图12-2
向导99 SE Import WizarB文件成功导入到Altium Designer
2．打开导入的文件
图12-14
打开原理图文件
第30讲 第14章 AD9与protel99se转换
图14-14 打开Search Paths选项卡
图14-15选择.PCBLIB所在的文件夹
（9）单击Add按钮，打开“Edit Search Path”的对话框。点击 “ ”按钮，弹出对话框，选择.PCBLIB所在的文件夹(如图 14-15所示)，按“OK”按钮，返回上一对话框，单击 “ ” 按钮，确认所选择文件夹是否正确，然后点击OK按钮关闭对话 框(如图14-14所示)。
该对话框用于设置需要导入 的文件，如果用户需要批量导入 文件，可以单击左侧的 “Folders To Process”列表下方 的“Add”按钮，打开“浏览文 件夹”对话框，选择需要批量导 入的文件所在的目录，这样可以 一次将所选目录下的所有 “.DDB”文件全部导入。如果需 要一次导入多个“.DDB”文件， 可以单击右侧的“Files To Process”列表下方的“Add”按 钮，打开“浏览文件夹”对话框， 选择需要批量导入的文件。 本例选择右边的“Add”按 钮，选择“F:\ad9\99SE库文件 下载 \Atmel_003112000\Atmel.ddb” 文件，如图14-3所示。
第14章 AD9与protel99se转换
教学目的及要求： 教学目的及要求：
1. 熟悉将Protel 99SE元器件库导入Altium Designer中 2. 熟悉将Altium Designer的元件库转换成99SE的格式 3. 将Altium Designer设计的文件转换为99SE格式
教学重点、难点： 教学重点、难点：将Protel 99SE元器件库导入Altium Designer中 复习： 复习： 13.1仿真元件库 13.2仿真器的设置 13.3多谐振荡器电路仿真实例
第14章 Altium Designer与Protel 99SE的转换 章 与 的转换
AD9与protel99se转换
将Protel 99SE元器件库导入Altium Designer中；
图14-14 打开Search Paths选项卡
图14-15选择.PCBLIB所在的文件夹
（9）单击Add按钮，打开“Edit Search Path”的对话框。点击
“ ”按钮，弹出对话框，选择.PCBLIB所在的文件夹(如图
14-15所示)，按“OK”按钮，返回上一对话框，单击 “
”
按钮，确认所选择文件夹是否正确，然后点击OK按钮关闭对话
（2）下载完成后将其解压，解压后为Atmel.ddb。
在硬盘上建立“F:\Altium Designer9\Protel99se库文 件转AD9”文件夹，用于存放导入的库文件。
（3）启动Altium Designer软件，执行File → Import Wizard命令，打开如图14-1对话框。
图14-1 Import Wizard对话框
本例选择右边的“Add”按 钮，选择“F:\ad9\99SE库文件 下载 \Atmel_003112000\Atmel.ddb” 文件，如图14-3所示。
点击Next，出现选择输出文件夹对话框，“Set file extraction options”对话框中的“Output Folder”编辑框用于设置导入后的文件保存的 路径，如图14-4所示，最好记住该路径。
（2）选择“Extract Sources”选项。生成了 Miscellaneous Devices.LibPkg，软件自动跳转到项目编 辑界面，如图14-18所示。

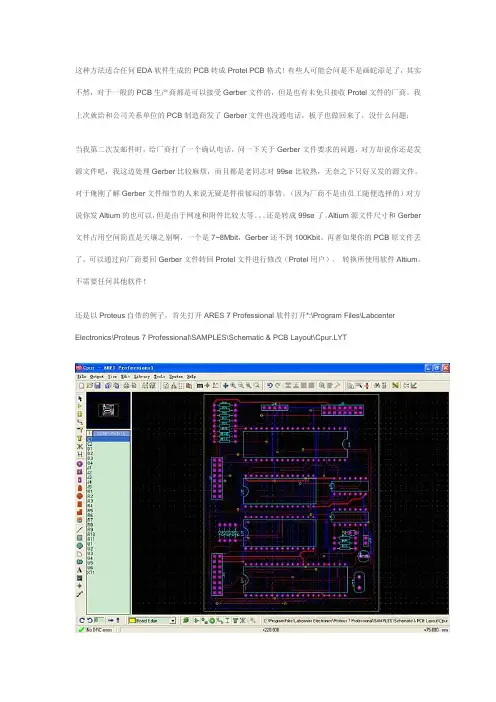

这种方法适合任何EDA软件生成的PCB转成ProtelPCB格式!有些人
这种方法适合任何EDA软件生成的PCB转成Protel PCB格式！有些人可能会问是不是画蛇添足了，其实不然，对于一般的PCB生产商都是可以接受Gerber文件的，但是也有未免只接收Protel文件的厂商。
我上次就给和公司关系单位的PCB制造商发了Gerber文件也没通电话，板子也做回来了，没什么问题；当我第二次发邮件时，给厂商打了一个确认电话，问一下关于Gerber文件要求的问题，对方却说你还是发源文件吧，我这边处理Gerber比较麻烦，而且都是老同志对99se比较熟，无奈之下只好又发的源文件。
对于俺刚了解Gerber文件细节的人来说无疑是件很郁闷的事情。
（因为厂商不是由员工随便选择的）对方说你发Altium的也可以，但是由于网速和附件比较大等。
还是转成99se了。
Altium源文件尺寸和Gerber 文件占用空间简直是天壤之别啊，一个是7~8Mbit，Gerber还不到100Kbit。
再者如果你的PCB原文件丢了，可以通过向厂商要回Gerber文件转回Protel文件进行修改（Protel用户）。
转换所使用软件Altium，不需要任何其他软件！还是以Proteus自带的例子，首先打开ARES 7 Professional软件打开*:\Program Files\Labcenter Electronics\Proteus 7 Professional\SAMPLES\Schematic & PCB Layout\Cpur.LYT先用输出生成制造用的gerber文件,点Output-> Gerber/Excellon Output...弹出CADCAM （Gerber and Excellon）Output设置对话框按默认设置点击OK。
最后将生产的文件整理为如下文件夹，将相应文件拷贝其中，为以下工作提供方便！打开Altium软件首先需要新建一个CAM Document之后点击File -> Import -> Gerber 导入ARES 7 Professional生成的Gerber文件在弹出对话框按自述文件设置导入的Gerber文件相关内容之后弹出日志及导入的效果，0个错误，0个警告！接下来我们要导入钻孔文件，选择File -> Import -> Drill弹出File Import - NC Drill弹出Import Drill Data设置对话框，按照自述文件进行相关设置弹出日志对话框，同样是0个错误，0个警告！放大以后我们可以看到孔已经添加上了。
pads原理图 pcb图转换为protel的方法
pads原理图 pcb图转换为protel的方法最近要上交一副电路图，但苦于之前画这电路图的时候，我用的是pads画的，而现在却要求要用protel的格式来上交。
要我重新画吧，那又得花很多时间，所以就在网上搜解决方法，获取转换方式，网上流传了很多的方法:例如：第一种方案：POWERPCB和PROTEL文件格式的相互转换 POWERPCB和PROTEL的文件格式互不兼容，不能直接打开对方格式的文件，这给一些设计者带来了麻烦。
由于工作需要，版主经常要对POWERPCB和PROTEL的PCB文件进行互换，现在把相关的方法呈上，聊以抛砖引玉。
首先谈谈PROTEL如何打开POWERPCB的文件，这过程相对比较简单，不需要用到其它工具软件就可以做到，方法是：先把要转换的文件用POWERPCB打开，点击File菜单，选择Export命令，在弹出的窗口里选择保存类型为：ASCII Files(*.asc),文件名或保存路径自定即可。
选定后点击保存，这时候会跳出一个对话框，记得点击一下Select all 按钮，同时把Format那个选择框选中PowerPCB V3.5，其它选项保持默认就可以，然后点击OK按钮把文件保存。
2、打开PROTEL，新建一DDB或者打开一已存在的DDB文件，在里面新建一PCB文件，然后点击File菜单，选择Import命令,在弹出的窗口里选择：打开类型为ASCII Files(*.asc)，然后找到刚才保存的文件，点击打开。
这样就把POWERPCB的文件导入到PROTEL里了，关闭PROTEL时，选择为PROTEL属性的PCB文件即可。
如果使用DXP，方法也是一样的，都要先建立一空PCB文件，然后导入。
再谈谈PROTEL格式转POWERPCB的问题，PROTEL或者DXP都可以兼容ASCII Files(*.asc)格式的文件，然而却不能把已有的文件保存为ASCII Files(*.asc)格式，所以不借助其它工具是不行的，好在Mentor Graphics公司（就是生产POWERPCB的公司，呵呵）提供有一个转换工具：Protel PCB to PADS Layout Translator。
orcad转protel方法
3、 从界面信息提示上， 选择 Orcad Designs and Libraries Files， 或是 Orcad and PADS Designs and Files 均可，再 next； 4、 选择需要转化的 orcad 格式的原理图，具体如下图所示
5、
此后，一直的 next，即出正常的导入 AD10 软件中。最后，ORCAD 原理图成功转 化为 PROTEL 原理图。
ORCAD 原理图转为 PROTEL 原理图，其主要方法及步骤如下： 1、 如果 ORCAD 的软件版本为 16.3，需要将其另存为 16.2 版本，通过 Save as 命令 即可实现； 2、 打开 Altium 公司的 AD10 软件，执行这样的命令：File->Import Wizard 命令，再 执行 next，即可出现件版本为 16.3,不降为 16.2，而直接导入，则会出现这样的 错误信息：Design file’x.DSN’ not recognized. 同理，对于 protel se99 的 DDB 文件也可这样导入到 AD10 软件中，只需在导入的产品选择 99SE DDB Files 即可。
AD9与protel99se转换
（10）在图14-14所示的对话框中，选中Error Reporting标 签，设置所需要的内容，单击OK按钮关闭对话框，本例 选择缺省值。 （11）保存这4个原理图库文件。在Projects面板上选择一个 原理图库文件.SCHLIB，按保存按钮，弹出“File Format” 对话框，如图14-16所示，选择SCH Library Version 5.0 单选按钮，按OK按钮。 保存Atmel Pcb.PCBLIB图库文件，选择PCB Library Version 5.0（Altium Designer），按OK按钮。
（6）重复（5）步，把4个.SCHLIB的文件添加完。 （7）重复（5）步，选择刚转换的.PCBLIB文件，将其添加 到项目中，如图14-13所示。
图14-13 添加了SCHLIB、PCBLIB文件
（8）执行Project→Project Options命令，打开如图14-14所 示的对话框，并打开其中的Search Paths选项卡。
图14-9 Import summary对话框
图14-10选择工作空间打开对话框
图14-11导入99SE库文件以 后的项目面板
图14-12 添加SCHLIB文件
导入过程完成，下面的步骤是将 导入的99SE库文件生成Altium Designer的集成库文件。 （4）关闭所有打开的文件。使用 File→New→Project→Integrated Library创建一个集成元件库项目，并 把他另存在“F:\Altium Designer9\Protel99se库文件转AD9” 文件夹下文件名：Atmel.LibPkg。 （5）执行Project→Add Existing to Project命令，打开“Choose Documents to Add to Project”对话 框，找到并选择刚才转换的.SCHLIB文 件（F:\Altium Designer9\Protel99se库文件转 AD9\Atmel\Sch文件夹），单击打开按 钮如图14-12所示，被选择的文件添加 到项目中了。
Cadence从原理图到PCB
Cadence从原理图到PCB的流程图：一．原理图1．建立工程2．绘制原理图3. 生成网络表（Net List）：在画板的时候需要导入网络表，在这之前可以为元件自动编号，在工程管理界面下选中.dsn文件，然后选Tools—Annotate;再进行DRC检测。
DRC之后可以尝试去生成网络表了，在工程管理界面下，选Tools--Create Netlist，二．PCB1. 打开PCB Editor，在弹出的对话框中选择Allegro PCB Design GXL（legacy），然后点击Ok进入PCB编辑器。
接下来就是利用向导建立电路板了，包括确定板子的大小、层数、形状等等参数。
File-new 在弹出的对话框中的Drawing Type选择Board（wizard），然后确定文件名，Browse存盘路径等，最后点Ok进入向导。
注意：板子的路径应该和前面生成网表的路径保持一致。
2．导入网络表接上一个步骤，将网络表导入到刚建好的PCB中。
在此之前还有一个很重要的工作要做，就是指定PCB封装的路径。
点击Setup--User Preferences，在弹出对话框中的Categories中选中Design_paths，分别为padpath和psmpath指定路径，即将PCB元件封装路径添加到padpath和psmpath中，以告知Allegro从指定的路径寻找封装。
元件的PCB封装需要自己做或是直接用别人做好的，封装准备好后往PCB 中导入网络表，点击File--Import--Logic，在Import directory中指定在原理图部分生成的网络表文件路径，其他设置使用默认值即可，点击Import Cadence即可导入网络表。
3.叠层设计，规则设定，布局布线暂时简单描述下元件的放置，布局，布线，具体的叠层设计，设计规则等后面再详细补充3.1 元件放置成功导入网络表之后，放置元件。
点击菜单Place--Quickplace，在弹出的对话框中使用默认设置，点击Place按钮即可完成元件的放置。
