低温焊接工艺
焊接工程冬季施工技术措施
焊接工程冬季施工技术措施
焊接工程在冬季施工时需要采取一系列的技术措施来保证施工
质量和安全。
以下是一些常见的冬季焊接工程技术措施：
1. 温度控制，冬季气温较低，焊接材料和设备的温度容易下降，影响焊接质量。
因此，在施工前需保持焊接材料和设备的温度达到
要求，可以采用预热设备或加热器来提高温度。
2. 预热，在冬季焊接施工中，预热是非常重要的一项措施。
通
过预热可以提高焊接材料的温度，减少冷却速度，避免产生冷裂纹
和残余应力，提高焊缝的强度和韧性。
3. 保温措施，在焊接过程中，需要采取保温措施来防止焊接材
料过快冷却。
可以使用保温毯、保温罩等来包裹焊接部位，减少热
量的散失，保持焊接温度稳定。
4. 材料选择，在冬季焊接施工中，应选择适合低温环境下使用
的焊接材料。
例如，选择低温韧性好的焊条或焊丝，以确保焊缝的
质量。
5. 环境控制，在冬季施工中，要注意控制焊接环境的温度和湿度。
避免焊接材料和设备受潮，影响焊接质量。
可以采取临时遮挡
物或加热设备来控制环境温度和湿度。
6. 安全防护，冬季施工时，要注意保障焊工的安全。
确保焊工
穿戴防寒衣物、手套和防护眼镜等个人防护装备，避免受寒冷天气
的影响。
7. 质量控制，在冬季焊接施工中，要加强质量控制，严格按照
焊接工艺规范进行操作，确保焊接质量符合要求。
总之，冬季焊接工程施工需要注意温度控制、预热、保温措施、材料选择、环境控制、安全防护和质量控制等方面。
通过采取这些
技术措施，可以保证焊接质量和施工安全。
低温碳钢的焊接要点
通常把-10--196。
C的温度范围称为〃低温〃（我国从-40。
C算起），低于-196。
C时称为〃超低温〃。
低温钢主要是为了适应能源、石油化工等产业部门的需要而迅速发展起来的一种专用钢。
低温钢要求在低温工作条件下具有足够的强度、塑性和韧性，同时应具有良好的加工性能,主要用于制造・20~・253。
C低温下工作的焊接结构，如贮存和运输各类液化气体的容器等。
1、焊接方法及热输入的选择常用的焊接方法有焊条电弧焊、埋弧自动焊、铝极氮弧焊、熔化极气体保护焊。
低合金低温用钢焊接时，为避免焊缝金属及近缝区形成粗大组织而尽量不摆动，采用窄焊道、多道多层焊，焊接电流不宜过大，宜用快速多道焊以减轻焊道过热，并通过多层焊的重热作用细化晶粒。
多道焊时，要控制道间温度，应采用小的热输入施焊，控制在20KJ∕cm以下。
如果需要预热，应严格控制预热温度及多层多道焊时的道间温度。
焊接线能量也叫焊接热输入，是单位长度焊缝得到的焊接电弧热量。
公式E=U∙I∕v（焦耳/厘米）其中U:电弧电压（伏特），I:焊接电流（安培），v:焊接速度（厘米/分）。
焊接线能量是影响焊接接机械头性能的重要因素。
当焊接电流、电弧电压增大时，焊接线能量增大，当焊接速度减小时，焊接线能量增大。
对于低温钢，焊接线能量过大，接头韧性的下降更为严重，使压力容器在低温状况下运行时易发生瞬间的破坏。
所以焊接时，要严格控制焊接电流、电弧电压、焊接速度，保证焊接接头的各项性能指标。
2、低温钢的焊接特点及其工艺措施低温钢由于含碳量低，其淬硬倾向和冷裂倾向小，具有良好的焊接性。
但是过大的焊接线能量会使焊缝及热影响区形成粗晶组织而使低温韧性大为降低，结构的突变及制造中的强力组对会使结构的局部产生高的应力，从而增大设备在低温状态下的脆性破坏。
为此，在焊接过程中应做到以下几点：⑴采用小的焊接线能量，最大限度的减少过热，防止在焊接接头上出现粗大的组织。
焊条电弧焊常采用12-15KJ∕cm,埋弧焊通常为20KJ∕cm o为此焊条电弧焊尽量不用φ5焊条，埋弧自动焊多选用φ3.2焊丝,焊条电弧焊每层约2mm,埋弧自动焊约2.5mm o⑵采用直焊道，多道快速压焊。
浅谈寒冷低温条件下管道焊接工艺
浅谈寒冷低温条件下管道焊接工艺摘要：低温环境下工程施工的管道愈来愈多，必须科学研究低温和低温标准下管道的焊接全过程。
深入分析了严寒和低温标准下户外管道焊接冷裂痕的多种因素，从焊接方式挑选、固层温控、焊接连接热和焊后保溫等领域选用品质控制措施，避免了焊接冷裂痕的造成，确保了低温环境下的焊接品质。
关键词：寒冷低温；管道焊接；工艺在我国中国北方地区，冬季的气温一般在0度以下，有一些地方乃至在-20度以下。
在这类低温严寒的环境下，许多工程项目的作业难度系数大大增加，尤其是各种各样管道的焊接。
如果不采用保障措施，管道焊接连接头的焊接品质将得到较大危害。
例如低温焊接环境会使不锈钢板材脆裂，加速焊接和原材质热危害区的散热速率，非常容易造成硬底化机构，提升延性，这对各种各样管道原材料的焊接全是十分有毒的。
因而，在管道焊接施工过程中务必采用有效的焊接加工工艺和控制措施。
低温管道焊接工艺及焊接缺点防范措施。
1.管道焊接安装工艺的内涵在施工过程中，管道具有易燃、易爆、高温高压的特点。
在管道运输中，必须严格管理和控制材料的质量，以降低管道的安全风险。
其次，在管道施工中，管道的定位直接影响到整个焊接的质量。
必须对定位进行整体控制，以避免管道中出现不均匀的问题，或焊接错位量过大，以免影响整个管道焊接工作的正常开展。
因此，焊接单位应加强对管道焊接作业全过程的控制，严格要求每位焊接技术人员按焊接工艺规程操作，加强对焊接过程的监督，从焊接材料、设备、设备等方面控制焊接安装过程的质量，焊接实施过程及焊后检查控制，以实现管道焊接质量和水平的全面提高。
2低温条件下管道焊接工艺流程2.1焊接前的清理焊接前，应将焊接原材料和焊缝清除整洁，不可有锈迹、油渍等化学物质。
与此同时，焊接原材料应防水。
气体保护焊时，维护空气的总流量不可以过小或很大。
不然会造成出气孔，对焊接品质有一定的危害。
2.2预热和去湿因为冬天温度较低，支管里外会发生起霜，将管路里外壁的水蒸气彻底挥发。
3.5ni低温钢的焊接工艺
3.5ni低温钢的焊接工艺
3.5Ni低温钢是一种常用于低温工况下的钢材，通常用于制造低温容器、储罐和管道等设备。
在焊接3.5Ni低温钢时，需要选择合适的焊接工艺以确保焊缝的质量和性能。
以下是一种常用的焊接工艺：
1. 焊接材料选择：选择适合焊接3.5Ni低温钢的电焊条或焊丝。
常用的焊接材料有E8018-C3型电焊条和ER80S-Ni2型焊丝。
2. 预热：对于较厚的工件，在焊接前需要进行预热处理。
预热温度一般为150°C至250°C，可以提高焊接接头的可塑性和减少焊接应力。
3. 焊接方法：常用的焊接方法有手工电弧焊、埋弧焊和气体保护焊（如TIG焊）。
具体选择哪种焊接方法，取决于焊接材料的厚度、焊接位置和要求。
4. 接头准备：在焊接之前，需要将接头表面清理干净，去除油脂、锈蚀和其他污染物。
可以采用机械清理、喷砂或
刮削等方法。
5. 焊接参数：根据焊接材料和工件厚度确定合适的焊接电流、电压和焊接速度。
焊接参数的选择对焊缝质量和性能具有重要影响。
6. 焊后处理：焊接完成后，需要进行后续的热处理和冷却过程。
这可以通过退火、正火和淬火等方法来改善焊接接头的组织和性能。
需要注意的是，焊接3.5Ni低温钢时应严格按照相应的焊接规范和标准操作。
此外，还应注意焊接过程中的安全措施，如佩戴防护眼镜和手套，确保人身安全。
低温不锈钢焊接工艺
低温不锈钢焊接工艺以低温不锈钢焊接工艺为题，我们来探讨一下关于低温不锈钢焊接的一些知识和技术。
低温不锈钢是一种抗腐蚀性能较好的钢材，主要用于制造在低温环境下工作的设备和管道。
在低温环境下，普通不锈钢往往会出现脆性断裂的问题，而低温不锈钢则具有较好的韧性和抗脆性能，能够在低温下保持良好的工作状态。
低温不锈钢的焊接工艺与普通不锈钢有一些不同之处。
首先，在低温条件下，焊接会引起不锈钢的低温硬化现象，降低其韧性和抗脆性能。
因此，在低温不锈钢的焊接过程中，需要注意控制焊接温度和焊接速度，减少低温硬化的发生。
低温不锈钢的焊接应选择合适的焊接材料。
一般情况下，低温不锈钢的焊接材料应与基材具有相似的化学成分和机械性能，以保证焊缝的质量和性能。
同时，焊接材料的选择还应考虑到其抗腐蚀性能和低温韧性。
在低温不锈钢的焊接过程中，还需要注意预热和后热处理。
预热可以提高焊接材料的可塑性和韧性，减少焊接应力和变形。
后热处理可以消除焊接过程中产生的应力和组织变化，提高焊缝的性能和稳定性。
低温不锈钢的焊接还应注意选择合适的焊接方法。
常见的焊接方法包括手工电弧焊、氩弧焊、TIG焊、MIG焊等。
不同的焊接方法适用于不同的焊接材料和工艺要求，需要根据具体情况选择合适的焊接方法。
在低温不锈钢的焊接过程中，还需要注意防止气孔和夹杂物的产生。
气孔和夹杂物会降低焊缝的质量和性能，影响设备和管道的使用寿命。
因此，在焊接过程中，应注意保持焊接区域的干净和干燥，避免气体和杂质的进入。
总结起来，低温不锈钢的焊接工艺涉及到焊接温度和速度的控制、选择合适的焊接材料、预热和后热处理、选择合适的焊接方法以及防止气孔和夹杂物的产生。
通过合理的焊接工艺和技术，可以保证低温不锈钢焊接接头的质量和性能，提高设备和管道的使用寿命。
钢结构低温焊接工艺技术要点

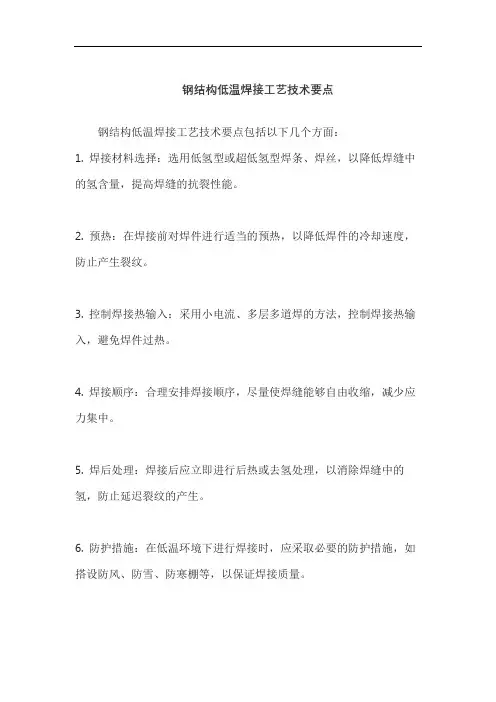

钢结构低温焊接工艺技术要点
钢结构低温焊接工艺技术要点包括以下几个方面：
1. 焊接材料选择：选用低氢型或超低氢型焊条、焊丝，以降低焊缝中的氢含量，提高焊缝的抗裂性能。
2. 预热：在焊接前对焊件进行适当的预热，以降低焊件的冷却速度，防止产生裂纹。
3. 控制焊接热输入：采用小电流、多层多道焊的方法，控制焊接热输入，避免焊件过热。
4. 焊接顺序：合理安排焊接顺序，尽量使焊缝能够自由收缩，减少应力集中。
5. 焊后处理：焊接后应立即进行后热或去氢处理，以消除焊缝中的氢，防止延迟裂纹的产生。
6. 防护措施：在低温环境下进行焊接时，应采取必要的防护措施，如搭设防风、防雪、防寒棚等，以保证焊接质量。
7. 质量检验：对焊接接头进行外观检查和无损检测，确保焊接质量符合要求。
低温锡焊技术
低温锡焊技术低温锡焊技术是一种在较低温度下进行的焊接方法。
相比传统的高温焊接，低温锡焊技术具有许多优势，例如减少热应力、降低能耗、提高焊接质量等。
本文将介绍低温锡焊技术的原理、应用领域以及未来发展方向。
一、原理低温锡焊技术的基本原理是利用特殊的焊接材料，在较低的温度下使焊料熔化，并与被焊接件形成连接。
常用的低温焊料有铋锑合金、铟锡合金等。
这些焊料的熔点较低，一般在100-300摄氏度之间，相比于传统的锡铅焊料的熔点高达183摄氏度，低温锡焊技术能够显著减少焊接过程中的热应力。
二、应用领域低温锡焊技术在电子、微电子、汽车、航空航天等领域均有广泛应用。
1. 电子行业在电子产品的制造过程中，常常需要对电子元器件进行焊接。
传统的高温焊接容易对元器件造成热损伤，而低温锡焊技术能够有效避免这一问题，并提高焊接质量。
此外，低温锡焊技术还可以应用于柔性电子的制造，使得电路板能够具有更好的柔韧性和可塑性。
2. 微电子领域微电子器件尺寸小、密度高，传统的高温焊接往往难以满足需求。
低温锡焊技术能够在低温下实现微电子器件的连接，同时减少微电子封装过程中的热应力，提高器件的可靠性。
3. 汽车行业在汽车制造过程中，零部件的连接是一个关键环节。
传统的高温焊接容易导致焊点周围的材料变形、软化，从而影响零部件的质量和使用寿命。
低温锡焊技术的应用能够解决这一问题，并提高汽车零部件的连接质量。
4. 航空航天领域在航空航天器的制造过程中，焊接是不可或缺的工艺。
然而，由于航空航天器在极端的温度和压力环境下工作，传统的高温焊接方法往往无法满足需求。
低温锡焊技术的应用可以减少焊接过程中的热应力，保证焊接接头的强度和可靠性。
三、未来发展方向低温锡焊技术作为一种新兴的焊接方法，仍然有很大的发展空间。
未来的研究方向主要集中在以下几个方面：1. 提高焊接强度和可靠性目前低温锡焊接强度和可靠性相对于传统焊接方法还存在一些差距。
未来的研究应该集中在探索更适合的焊接材料和工艺参数，以提高焊接接头的强度和可靠性。
铜铝 低温焊接
铜铝低温焊接可以采用以下几种方法：
1. 摩擦焊：摩擦焊是一种通过摩擦生热来加热金属并使其达到焊接温度的焊接方法。
对于铜铝焊接，可
以采用低温摩擦焊，通过控制焊接温度和时间，使铜和铝在焊接过程中不发生熔化，只通过摩擦生热使金属达到塑性状态，然后施加一定的压力完成焊接。
2. 钎焊：钎焊是一种利用比母材熔点低的金属作为钎料，将母材和钎料加热到高于钎料熔点但低于母材
熔点的温度，利用液态钎料润湿母材并填充接头间隙，与母材相互扩散实现连接的焊接方法。
对于铜铝焊接，可以采用火焰钎焊、感应钎焊、电阻钎焊等焊接方法。
3. 激光焊接：激光焊接是一种利用高能激光脉冲照射在铜和铝的表面，使表面迅速熔化并快速冷却凝固
来实现焊接的方法。
激光焊接具有速度快、热影响区小、变形小等优点，适合于薄板的快速焊接。
4. 电弧焊接：电弧焊接是一种通过电弧加热来熔化金属并实现焊接的方法。
在铜铝焊接中，可以采用搭
接电弧焊、TIG焊、MIG焊等方法。
需要注意的是，铜和铝在电弧焊接过程中容易产生燃烧和气孔等缺陷，需要进行适当的预处理和保护措施。
以上是铜铝低温焊接的几种方法，具体选择哪种方法需要根据实际情况和工艺要求进行选择。
同时需要注意，铜和铝在焊接过程中容易产生氧化膜和气体等杂质，需要采取适当的措施进行去除，以保证焊接质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温焊接工艺
————————————————————————————————作者：————————————————————————————————日期：
ﻩ
冬季焊接施工工艺
前言
进入冬季，环境温度较低,如果没有防护措施进行钢构件焊接作业,对钢构件的焊接质量会产生重大影响,如在低温下焊接，会使钢材脆化,也会使焊缝和母材热影响区的冷却速度加快，易于产生淬硬组织,脆性增大，这对于建筑钢结构常用的低合金钢(如Ｑ345)的焊接危害性很大。
因此,冬季焊接施工必须要严格按照工艺要求实施，不得盲目焊接。
一、焊材要求
1、严格焊材库的管理,焊条必须按标准进行烘干,烘干次数不得
超过2次在空气中的暴露时间不得超过２小时。
如现场没有
烘箱必须及时申请配备,并安排专人焙烘、发放。
2、焊工持保温桶领取焊条,一次领用不得超过半天用量;焊接过
程必须盖好保温桶盖，并使保温桶保持通电状态；定位焊时
一次只能取用1根;焊接时一次取用不得超过3根。
严禁焊
材外露受潮，如发现焊材受潮不得再次使用。
３、焊丝如在四小时内未用完,应退回焊材一级库保存，不允许留在送丝盘上。
4、气体保护焊采用的二氧化碳，气体纯度不宜低于99.9％（体
积比)，含水量不得超过0．005％（重量比)。
新瓶气体使用
时，必须倒置２4小时后打开阀门把水放尽方可使用,防止冻
结。
瓶内气体高压低于1MPa时应停止使用。
焊接前要先检查
气体压力表上的指示，然后检查气体流量计并调节气体流量。
使用时瓶口必须接加热装置。
５、气瓶必须存放在0℃以上的环境里。
使用瓶装气体时，瓶内气体压力低于1N/mm2时应停止使用。
在零度以下使用时,要检
查瓶嘴有无冰冻堵塞现象。
二、焊前一般要求
1、清除待焊处钢材表面的水、氧化皮、锈、油污。
2、焊接作业区的相对湿度不得大于９０％。
3、当焊件表面潮湿或有冰雪覆盖时,应采取加热去湿除潮措施。
4、T形接头、十字形接头、角接接头和对接接头主焊缝两端,必
须配置引弧板和引出板，其材质应和被焊母材相同,坡口形式应
与被焊焊缝相同,禁止使用其它材质的材料充当引弧板和引出
板。
5、手工电弧焊和气体保护电弧焊焊缝引出长度应大于25ｍｍ。
其引弧板和引出板宽度应大于5０ｍm,长度宜为板厚的１.5倍
且不小于3０mm，厚度应不小于6ｍｍ；非手工电弧焊焊缝引出
长度应大于80ｍｍ。
其引弧板和引出板宽度应大于80ｍm,长度
宜为板厚的２倍且不小于100mｍ,厚度应不小于1０mm。
6、焊接完成后,应用火焰切割去除引弧板和引出板,并修磨平整。
不得用锤击落引弧板和引出板。
三、冬季施焊措施(焊接环境温度零下5℃以下)
１、设置防护棚：
在室外施工,当环境温度低于－5℃时,必须在焊接区域设置防护棚，以提高焊接环境温度、并防风防雨。
２、焊前预热：
焊前应对焊缝进行预热，预热区域应在焊接坡口两侧,必要时采用伴随预热的方法,确保预热温度和层间温度。
加热温度应由常温下的60—１20℃提高８0—１5０℃，
预热范围为焊缝各侧面的１.5t（t为板厚）,且不小于1
０0mm。
测温采用远红外测温仪，测温点在距坡口边缘75
ｍm处，平行于焊缝中心的两条直线上
2.1、焊缝预热温度
钢材牌号
接头最厚部件的板厚ｔ（ｍm）
t＜25
２５<t<
４0
４0≤t<
６０
6０≤t
＜8０
t≥８0
Q2３5 36℃60℃80℃100℃Q３4５36℃６０℃80℃１0０℃120℃Ｑ460E 36℃80℃１0０℃1２0℃１50℃注：：Q34５ＧJ预热温度参照Q345执行;Ｑ390、420
预热温度参照Q4６0;当板厚t=１00~110ｍｍ时，Q42
０、Q460和铸钢件的最低预热温度为180℃。
２.2、定位焊预热温度比正式焊缝高3０~50度。
2.3、加热时原则上应采用电加热器加热,但局部不易加热
的部位可以采用火焰加热进行,但加热时要均匀。
2．4、在拘束度大的情况下,预热温度应再提高15~30℃。
没有特殊说明时，执行上述规定。
2．5、异种钢焊接,预热温度应执行强度级别高的钢种的预热温度。
2.6、不同板厚对接，预热温度应执行板厚较厚的钢板预热
温度。
2.7、严格控制焊缝层间温度，测温时采用远红外测温仪,
层间温度测温点在随后待焊焊道的起始点。
3、焊缝层间温度
焊缝层间温度应严格按下表执行:
钢材牌号
接头最厚部件的板厚t（ｍm）
ｔ≤6
０
６0<t≤8０t＞80
所有钢种120℃120~200℃1５0～２
０
℃
4、焊速与焊道布置
手工电弧焊平、横、仰焊焊接速度以规定每根焊条焊接的焊缝长度;
气体保护焊以单道焊缝不允许摆动,焊层厚度控制在5-6mm,焊条(炬)与工件夹角不小于30°。
立焊时允许最大摆动宽度:１5mm ～2０mm。
5、焊后缓冷
在零度以下厚钢板焊接完成后，在焊缝两侧板厚的2-３倍范围内，应采取保温暖冷措施,并使焊缝缓慢冷却,
冷却速度应不大于１０℃/mｉn。
6、无损检测
超声波探伤耦合剂采用环保防冻型，避免气温过低导致冰冻，影响探伤检测。
7、Q４60钢材的特殊焊接要求
7.1、Ｑ４６０E钢材焊接应由焊接技能相当过硬并经过专
项培训，附加考试合格的焊工进行施焊。
７.２、Q460E钢材在0℃以下不得进行焊接，如必须进行焊接就要搭设保暖棚，保证保暖棚中的环境温度在０℃
以上。
7.３、考虑到Q46０E钢材焊接的工程量相对较少，但由于
此种钢材的特殊性,要求必须一次性焊接合格。
因此在没
有切实做好保暖、防风措施之前严禁焊接。
8、特殊气候的要求
8.1、根据施焊作业层风速的变化，气保焊的保护气体流量适当作调整,如下表（保护气流调整表)所示：
风速焊枪型号保护气体气压保护气体流量
≤2ｍ/s 350A ０.4MＰa ２5~５0 l ／mｉｎ
2~5.0 ｍ/
ｓ35０A 0．5ＭPa
平、横焊50~70l/mｉｎ
立焊60～70ｌ／min
５.0~６.0
ｍ／S
３50A 0.5MPa 平、横焊7０～９0 ｌ/min ≥6．0 m/S 防风枪0.５MPａ90~100 l/min
注：风速测定位置为距施焊处1米以内焊缝坡口段部，风
向为焊接前进的方向
8.2、在下雪天施工,焊缝上部支设防雪棚并伸出焊缝两侧不小于1米，以防飘雪影响焊缝。
、
8．3、在焊接过程中突然下雪,应立即停止施焊并采用加厚的保温岩棉进行保温缓冷，雪停后要对焊缝预热至层间温度方可接续焊接。
8.4、加强焊接环境保暖、御寒措施,给焊工一个更为舒适的施焊环境,必要时限制焊工工作时间，采取轮班作业制度。
