塑胶跑道标准

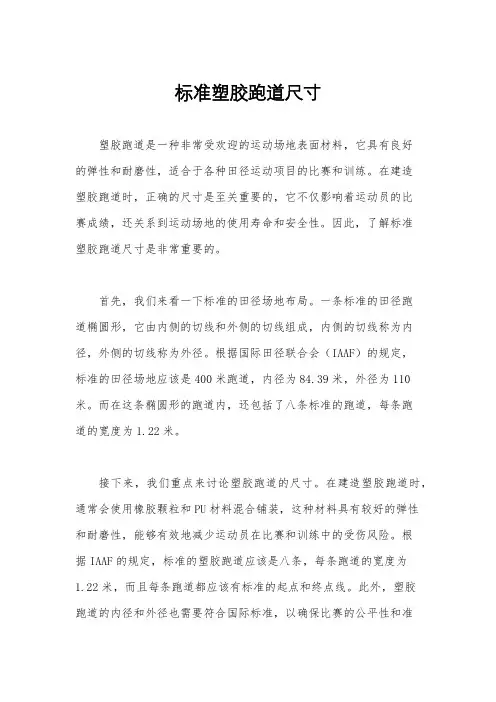

标准塑胶跑道尺寸
标准塑胶跑道尺寸塑胶跑道是一种非常受欢迎的运动场地表面材料，它具有良好的弹性和耐磨性，适合于各种田径运动项目的比赛和训练。
在建造塑胶跑道时，正确的尺寸是至关重要的，它不仅影响着运动员的比赛成绩，还关系到运动场地的使用寿命和安全性。
因此，了解标准塑胶跑道尺寸是非常重要的。
首先，我们来看一下标准的田径场地布局。
一条标准的田径跑道椭圆形，它由内侧的切线和外侧的切线组成，内侧的切线称为内径，外侧的切线称为外径。
根据国际田径联合会（IAAF）的规定，标准的田径场地应该是400米跑道，内径为84.39米，外径为110米。
而在这条椭圆形的跑道内，还包括了八条标准的跑道，每条跑道的宽度为1.22米。
接下来，我们重点来讨论塑胶跑道的尺寸。
在建造塑胶跑道时，通常会使用橡胶颗粒和PU材料混合铺装，这种材料具有较好的弹性和耐磨性，能够有效地减少运动员在比赛和训练中的受伤风险。
根据IAAF的规定，标准的塑胶跑道应该是八条，每条跑道的宽度为1.22米，而且每条跑道都应该有标准的起点和终点线。
此外，塑胶跑道的内径和外径也需要符合国际标准，以确保比赛的公平性和准确性。
除了跑道本身的尺寸外，塑胶跑道的其他部分也需要严格按照标准来设计和建造。
例如，起跑线和终点线的位置和长度，弯道的倾斜角度和长度，以及跑道两侧的安全区域和设施等都需要符合国际标准，以确保运动员在比赛和训练中的安全和公平。
总之，标准的塑胶跑道尺寸是非常重要的，它不仅关系到运动员的比赛成绩和安全，还关系到运动场地的使用寿命和质量。
因此，在建造和维护塑胶跑道时，我们必须严格按照国际标准来设计和施工，确保每一条跑道都符合规定的尺寸和质量要求。
只有这样，我们才能为运动员提供一个安全、公平、高质量的比赛和训练场地。

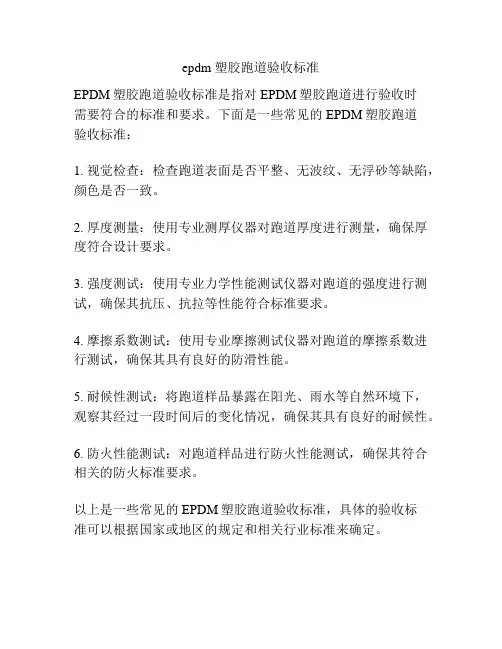

epdm 塑胶跑道验收标准
epdm 塑胶跑道验收标准
EPDM塑胶跑道验收标准是指对EPDM塑胶跑道进行验收时
需要符合的标准和要求。
下面是一些常见的EPDM塑胶跑道
验收标准：
1. 视觉检查：检查跑道表面是否平整、无波纹、无浮砂等缺陷，颜色是否一致。
2. 厚度测量：使用专业测厚仪器对跑道厚度进行测量，确保厚度符合设计要求。
3. 强度测试：使用专业力学性能测试仪器对跑道的强度进行测试，确保其抗压、抗拉等性能符合标准要求。
4. 摩擦系数测试：使用专业摩擦测试仪器对跑道的摩擦系数进行测试，确保其具有良好的防滑性能。
5. 耐候性测试：将跑道样品暴露在阳光、雨水等自然环境下，观察其经过一段时间后的变化情况，确保其具有良好的耐候性。
6. 防火性能测试：对跑道样品进行防火性能测试，确保其符合相关的防火标准要求。
以上是一些常见的EPDM塑胶跑道验收标准，具体的验收标
准可以根据国家或地区的规定和相关行业标准来确定。

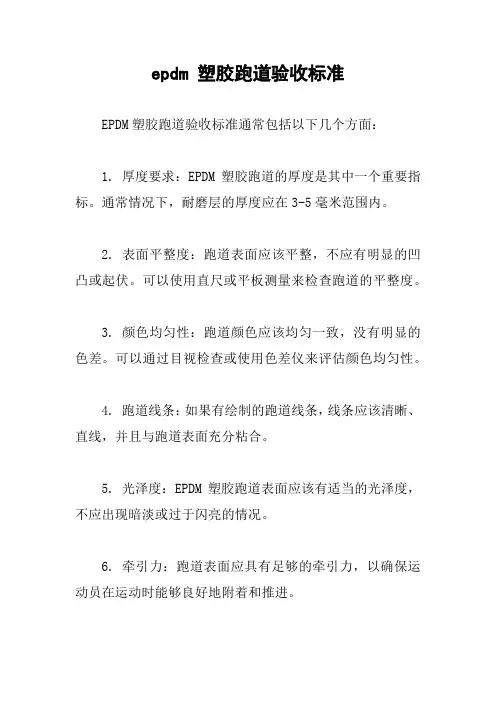

epdm 塑胶跑道验收标准
epdm 塑胶跑道验收标准
EPDM塑胶跑道验收标准通常包括以下几个方面：
1. 厚度要求：EPDM塑胶跑道的厚度是其中一个重要指标。
通常情况下，耐磨层的厚度应在3-5毫米范围内。
2. 表面平整度：跑道表面应该平整，不应有明显的凹凸或起伏。
可以使用直尺或平板测量来检查跑道的平整度。
3. 颜色均匀性：跑道颜色应该均匀一致，没有明显的色差。
可以通过目视检查或使用色差仪来评估颜色均匀性。
4. 跑道线条：如果有绘制的跑道线条，线条应该清晰、直线，并且与跑道表面充分粘合。
5. 光泽度：EPDM塑胶跑道表面应该有适当的光泽度，不应出现暗淡或过于闪亮的情况。
6. 牵引力：跑道表面应具有足够的牵引力，以确保运动员在运动时能够良好地附着和推进。
请注意，以上只是EPDM塑胶跑道验收标准的一般要求，具体的验收标准可能因不同地区、不同需求而有所差异。
建议在进行验收之前，与相关专业人士或供应商进一步确认和了解具体的验收标准。
塑胶跑道检验标准
塑胶跑道检验标准1. 概述本标准规定了塑胶跑道的质量检验方法和标准，适用于各类学校、体育场馆、田径场等场所的塑胶跑道建设。
本标准旨在确保塑胶跑道的质量，保障运动员的训练和比赛安全。
2. 检验项目塑胶跑道的检验项目包括：厚度、平整度、坡度、弹性、耐磨性、抗滑性、色泽、环保性等。
3. 检验方法3.1 厚度检验使用厚度计测量塑胶跑道的厚度，测量点应均匀分布在跑道表面，每个测量点间距不少于1米。
跑道整体厚度应符合设计要求。
3.2 平整度检验使用平整度仪测量塑胶跑道的平整度，测量点应均匀分布在跑道表面，每个测量点间距不少于1米。
跑道整体平整度应符合设计要求。
3.3 坡度检验使用坡度仪测量塑胶跑道的坡度，测量点应均匀分布在跑道表面，每个测量点间距不少于1米。
跑道整体坡度应符合设计要求。
3.4 弹性检验使用弹性测试仪测量塑胶跑道的弹性，测量点应均匀分布在跑道表面，每个测量点间距不少于1米。
跑道弹性应符合设计要求。
3.5 耐磨性检验使用耐磨性测试仪测量塑胶跑道的耐磨性，测量点应均匀分布在跑道表面，每个测量点间距不少于1米。
跑道耐磨性应符合设计要求。
3.6 抗滑性检验使用抗滑性测试仪测量塑胶跑道的抗滑性，测量点应均匀分布在跑道表面，每个测量点间距不少于1米。
跑道抗滑性应符合设计要求。
3.7 色泽检验观察塑胶跑道的色泽，应均匀一致，无明显色差。
3.8 环保性检验对塑胶跑道材料的环保性能进行检测，包括有毒有害物质含量、挥发性有机物含量等。
检测结果应符合国家相关环保标准。
4. 合格标准塑胶跑道各项检验项目均应符合本标准要求，否则视为不合格。
5. 检验周期塑胶跑道建设完成后应进行一次全面检验，以后每年进行一次抽检，确保跑道质量。
6. 检验机构塑胶跑道的检验应由具有相应资质的检测机构进行，检测报告具有法律效力。
7. 附则本标准自发布之日起实施，如有未尽事宜，可根据实际情况予以补充。
塑胶跑道检验标准是为了确保塑胶跑道的质量，保障运动员的训练和比赛安全。
塑胶跑道验收标准
塑胶跑道验收标准塑胶跑道是现代田径运动场常见的一种地面铺装材料，其施工质量直接关系到运动员的比赛成绩和安全。
为了确保塑胶跑道的质量，需要进行严格的验收标准，以下是塑胶跑道验收标准的相关内容。
一、平整度验收。
1. 采用2m直尺进行检查，不得有明显的凹凸不平，最大高差不得超过3mm。
2. 用水平仪检查跑道表面的平整度，不得有超过2mm的高低差。
3. 检查跑道表面是否有裂缝、起泡等缺陷，任何缺陷的长度不得超过30cm，宽度不得超过2mm。
二、硬度验收。
1. 采用专用硬度计对跑道表面进行检测，硬度值需符合设计要求。
2. 跑道表面硬度不得有局部过硬或过软的情况，应保持整体均匀。
三、颜色验收。
1. 跑道颜色应符合设计要求，颜色鲜艳、均匀，不得有色差。
2. 跑道线标应清晰可见，线宽、线长、线粗均需符合设计要求。
四、排水验收。
1. 跑道表面应具有良好的排水性能，不得有积水现象。
2. 检查排水系统是否完善，排水口应设置合理，排水畅通无阻。
五、耐候性验收。
1. 跑道材料应具有良好的耐候性能，经受日晒、雨淋、温度变化等自然环境的考验后，不得出现明显老化、色彩褪变、表面粗糙等情况。
2. 跑道材料应具有一定的抗紫外线能力，不得因紫外线照射导致表面龟裂、变色等情况。
六、安全性验收。
1. 跑道表面应具有一定的防滑性能，不得有明显的滑动现象。
2. 跑道四周应设置护栏或者其他防护设施，确保运动员和观众的安全。
七、环保验收。
1. 跑道材料应符合国家环保标准，不得有挥发性有机物超标排放。
2. 施工过程中应采取环保措施，减少对周围环境的影响。
总结，塑胶跑道验收标准是保证跑道质量的重要保障，只有严格按照标准进行验收，才能确保跑道的施工质量和使用效果。
希望相关单位在施工和验收过程中严格执行相关标准，确保塑胶跑道的质量和安全性，为运动员提供一个良好的比赛环境。
塑胶跑道国际标准
塑胶跑道国际标准塑胶跑道是一种专业的运动场地材料，被广泛应用于田径运动场、操场、健身房等场所。
作为一种国际标准，塑胶跑道在材料、施工和性能方面都有严格规定。
本文将从这三个方面对塑胶跑道国际标准进行详细介绍。
一、材料标准塑胶跑道的材料主要由橡胶颗粒和聚氨酯黏合剂组成。
国际标准要求橡胶颗粒应选用经过筛分和清洗的再生橡胶颗粒，颗粒大小应在0.5-2.5毫米之间，颜色应均匀一致。
聚氨酯黏合剂应符合环保要求，具有良好的粘合力和耐候性。
二、施工标准塑胶跑道的施工需要严格按照国际标准进行，首先要确保基层平整、坚固、无裂缝。
然后在基层上涂刷底漆，使其与基层牢固粘结。
接着在底漆干燥后，进行中间层的施工，即将橡胶颗粒和聚氨酯黏合剂混合均匀，铺设在底漆表面。
最后，涂刷面漆，使跑道表面平整、光滑，并具有一定的防滑性能。
三、性能标准塑胶跑道的性能标准主要包括弹性、耐磨性、耐候性和防滑性。
国际标准要求塑胶跑道的弹性应在标准范围内，以保证运动员在跑步时能够得到足够的反弹力。
耐磨性是指跑道材料在长期使用过程中不易磨损，国际标准要求跑道的耐磨性能应符合要求，以延长使用寿命。
耐候性是指跑道材料在不同气候条件下的稳定性，国际标准要求跑道材料具有良好的耐候性，以确保其长期使用不受气候影响。
防滑性是指跑道表面的抗滑性能，国际标准要求跑道表面具有一定的防滑性能，以减少运动员跑步时的滑倒风险。
总结起来，塑胶跑道国际标准对材料、施工和性能都有严格规定。
选用符合要求的橡胶颗粒和聚氨酯黏合剂，确保跑道材料的质量。
按照标准要求进行施工，保证跑道的平整和牢固。
同时，跑道的弹性、耐磨性、耐候性和防滑性也需要符合国际标准，以满足运动员的需求。
塑胶跑道国际标准的实施，为跑道的质量和使用安全提供了保障，也推动了跑道行业的发展和进步。
未来，随着科技的不断进步和人们对健康的日益重视，塑胶跑道国际标准将会进一步完善，为运动员提供更好的运动场地。
塑胶跑道国家标准
<塑胶跑道国家标准>(14833-93)华人民共和国国家标准 (GB/T 14833—93)塑胶跑道Synthetic--Rubber sports track1993-12-30发布 1994-10-01实施1、主题内容与适用范围本标准规定了塑胶跑道的技术要求、试验方法、检验规则、使用和维修。
本标准适用于以聚氨酯为主要材料的混合型弹性体铺设的体育场、馆跑道。
2、定义塑胶跑道是指用具有橡塑性质的合成材料弹性体铺设的用于田径比赛的场地铺面面层。
3、引用标准GB/T 531 橡胶邵A硬度试验方法GB/T 1681 硫化橡胶回弹性的测定GB 2941 橡胶试样环境调节和试验的标准温度、湿度及时间GB 9865 硫化橡胶样品和试样的制备GB 10111 利用随机数骰子进行随机抽样的方法GB 10633 钢卷尺GB/T 10654 高聚物多孔弹性材料拉伸强度和扯断伸长率的测定4、技术要求4.1 外观与尺寸4.1.1 外观无裂痕或分层现象；防滑层与底胶层粘合牢固、凹凸现象；表面色泽均匀、耐久。
4.1.2 标志线标志线应清晰、不反光，无明显虚边、与面层粘合牢固。
各标志线位置距终点线间的距离长度不允许出现负差应小于1/10000。
4.1.3 平整度合格率塑胶跑道平整度合格率不小于85%。
4.1.4 厚度用于比赛的塑胶跑道的厚度不小于13mm，其他非比赛用辅助面积厚度可由供需双方商定。
4.1.5 坡度塑胶跑道的横向坡度不大于1:100，纵向坡度不大于1:1000。
4.2 物理机械性能应符合表1规定。
表1项目指标硬度（邵A），度 45~60拉伸强度，Mpa ≥ 0.7扯断伸长率，% ≥ 90压缩复原率，% ≥ 95回弹值，% ≥ 20阻燃性，级 1注：1）该项目由供需双方商定。
5、试验方法5.1 平整度合格率的测定按附录A规定的方法进行。
5.2 厚度的测定按附录B规定的方法进行。
5.3 长度的测定在直道上的跑道长度用精度不低于±10mm/km的测距仪或符合GB10633规定的1级钢尺测量。
国际田联标准
塑胶跑道的检测标准-- 国际田联的检测标准根据国际田联的规定，其检测标准、检测工具和检测方法如下：（一）外观1、塑胶跑道颜色均匀一致，各种道线、点位线颜色均匀一致、清晰、鲜艳，无明显虚边。
2、各种道线宽窄尺寸准确。
分道线间的距离要准确一致，直道部分要平直，弯道部分要圆滑，无折线产生。
3、跑道面层防滑颗粒大小要在2-3mm之间，跑道表面颗粒均匀，无秃粒现象。
4、跑道表面要干净，接缝处要平滑。
无明显的高低差。
（二）厚度根据基础面层的3米×3米网络的位置，重新放网格线进行塑胶面层高检验，塑胶面层标高与基础面层实际标高之差就是塑胶跑道面层厚度，合格率要求在95%以上。
（三）平整度、坡度根据面层3米×3米的方格网所测得的面层标高进行计算，平整度、横向坡度、纵向坡度、跳高区坡度合格率均要求在95%以上。
（四）各点位线距离尺寸精度1、塑胶跑道的点位线距离精确度要求在1/10000，误差只能正，不能负，即400米允许误差+4cm、100米允许误差+1cm。
2、对各种道线、点位线以及各项目起跑线，接力区，栏位等标记颜色和尺寸均要符合国际田联规则的要求。
3、检验方法及工具：直线部分使用钢卷尺，钢卷尺必须经国家级度量衡单位的鉴定并附有鉴定证书，还必须有拉力计、温度计。
实测一段距离要用拉力计引张，拉力的大小根据钢卷尺鉴定书中校尺时的拉力，这样避免计算拉力改正数，测完一距离后，要对所测得的数据进行钢卷尺本身误差的修正（即尺长改正），然后对温度变化而引起钢卷尺产生的误差修正（即温度改正），这样才是准确距离。
弯道部分用经纬仪进行检测，并用弦长来校核。
一般与正确角度的误差不超过25秒为合格。
（五）铝合金道牙要安装平直，装卸灵活方便、符合使用要求。
（六）塑胶面层全部铺设完工后，在可能条件下，全面喷涂1mm左右厚面层保护漆，提高面胶粒的粘结力，并防止塑胶面层退色。
（七）塑胶跑道性能的检测1、结构状态不允许田径场地面出现任何诸如气泡、裂隙或分层等现象。
住宅小区塑胶跑道标准
住宅小区塑胶跑道标准住宅小区塑胶跑道标准如下：1. 厚度：标准的红色、蓝色、绿色塑胶跑道的厚度应在13mm-15mm之间，其他颜色的塑胶跑道的厚度应在11mm-13mm之间。
需要注意的是，这些厚度要求仅作为建议值，并不是强制性的标准。
实际上，塑胶跑道的厚度还需要根据具体的场地和使用要求进行调整。
2. 弹性：塑胶跑道应具有足够的弹性，满足运动员的需求。
常用的测试方法是垂直反弹测试，反弹高度应在90cm-100cm之间。
3. 抗滑性：塑胶跑道应具有足够的抗滑性，特别是对水的抗滑性，以保证运动员在潮湿的天气条件下也能正常训练和比赛。
4. 平整度和水平度：塑胶跑道表面应保持足够的平整度和水平度，未经处理的基础表面高差应在3mm以内。
5. 成品有害物质限量及气味要求：总挥发性有机化合物不得高于5毫克/立方米，甲醛不得高于0.4毫克/立方米，二硫化碳不得高于7毫克/立方米，苯不得高于0.1毫克/立方米，气味等级不得高于3。
6. 位置选择：考虑到交通，塑料跑道的位置选择应该分别设计机动车和塑料跑道制成的人行道。
为了保证居民不受噪音干扰，人行道应与居民楼保持一定距离。
塑料跑道设计的人行道宽度一般设计为1.5m。
7. 植物景观：在跑道周围的绿色植物中，为了创造丰富的植物景观空间，需要选择常规和自然植物布局的组合。
植物主要是无刺本地树种。
选择叶量大、叶形宽、光合作用强的常绿和落叶植物。
8. 照明设计：在住宅区的跑道照明设计中，调查发现跑步者的跑步时间集中在晚上7:00到10:00。
为了保证跑步的顺利进行，需要适当的跑道照明。
照明设计需要适当。
总的来说，住宅小区塑胶跑道标准涉及多个方面，包括厚度、弹性、抗滑性、平整度和水平度等物理特性，成品有害物质限量及气味要求，位置选择、植物景观和照明设计等环境因素。
在设计和施工塑胶跑道时，需要综合考虑场地条件、使用要求、预算和维护成本等因素，选择合适的厚度和其他要求。
塑胶跑道的国家标准
塑胶跑道的国家标准塑胶跑道是一种常见的运动场地铺装材料，被广泛应用于田径场、体育场等场所。
为了保障塑胶跑道的质量和安全性，国家对其进行了一系列的标准规定，以确保其符合相关的技术要求和使用标准。
本文将详细介绍塑胶跑道的国家标准内容，以便相关从业人员和使用单位更好地了解和遵守相关规定。
首先，塑胶跑道的国家标准主要包括以下几个方面，材料要求、施工工艺、使用性能、安全要求等。
在材料要求方面，国家标准对塑胶跑道所使用的原材料进行了详细的规定，包括橡胶颗粒、胶黏剂、固化剂等。
这些原材料需要符合国家相关的质量标准，以确保塑胶跑道的材料质量稳定可靠。
其次，在施工工艺方面，国家标准对塑胶跑道的施工工艺进行了具体规定，包括基层处理、面层施工、线路标注等。
施工单位需要严格按照国家标准的要求进行施工，确保塑胶跑道的平整度、厚度、弹性等符合要求，以提高塑胶跑道的使用性能和安全性。
此外，国家标准还对塑胶跑道的使用性能进行了要求，包括耐磨性、抗滑性、吸震性等。
这些性能指标直接关系到塑胶跑道的使用寿命和运动员的安全，因此需要严格按照国家标准的要求进行检测和评定。
最后，国家标准还对塑胶跑道的安全要求进行了规定，包括防滑性能、防静电性能、防火性能等。
这些安全要求是保障塑胶跑道使用过程中的安全性和稳定性，需要相关单位和从业人员严格遵守和执行。
总的来说，塑胶跑道的国家标准是保障塑胶跑道质量和安全的重要依据，相关单位和从业人员需要严格遵守和执行。
只有通过严格遵守国家标准的要求，才能保障塑胶跑道的质量和安全，提高其使用性能和使用寿命，为运动员提供一个安全、舒适的运动场地。
希望本文的介绍能够帮助相关从业人员和使用单位更好地了解和遵守塑胶跑道的国家标准，确保塑胶跑道的质量和安全，为运动员提供一个更好的运动环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑胶跑道标准1、主题内容与适用范围本标准规定了塑胶跑道的技术要求、试验方法、检验规则、使用和维修。
本标准适用于以聚氨酯为主要材料的混合型弹性体铺设的体育场、馆跑道。
2、定义塑胶跑道是指用具有橡塑性质的合成材料弹性体铺设的用于田径比赛的场地铺面面层。
3、引用标准GB/T 531橡胶邵A硬度试验方法GB/T 1681硫化橡胶回弹性的测定GB 2941 橡胶试样环境调节和试验的标准温度、湿度及时间GB9865 硫化橡胶样品和试样的制备GB10111 利用随机数骰子进行随机抽样的方法GB 10633 钢卷尺GB/T 10654 高聚物多孔弹性材料拉伸强度和扯断伸长率的测定4.1 外观与尺寸4.1.1 外观无裂痕或分层现象；防滑层与底胶层粘合牢固、凹凸现象；表面色泽均匀、耐久。
4.1.2 标志线标志线应清晰、不反光，无明显虚边、与面层粘合牢固。
各标志线位置距终点线间的距离长度不允许出现负差应小于1/10000 。
4.1.3 平整度合格率塑胶跑道平整度合格率不小于85%。
4.1.4厚度用于比赛的塑胶跑道的厚度不小于13mm其他非比赛用辅助面积厚度可由供需双方商定。
4.1.5 坡度塑胶跑道的横向坡度不大于1:100，纵向坡度不大于1:1000 。
4.2 物理机械性能应符合表1 规定。
表1项目指标硬度（邵A），度45-60拉伸强度，Mpa > 0.7扯断伸长率，% > 90压缩复原率，% > 95回弹值，% > 20阻燃性，级1注： 1 ）该项目由供需双方商定。
5、试验方法5.1平整度合格率的测定按附录A规定的方法进行。
5.2 厚度的测定按附录B 规定的方法进行。
5.3 长度的测定在直道上的跑道长度用精度不低于± 10mm/km的测距仪或符合GB10633规定的1级钢尺测量。
当用钢尺测量时，应按钢尺的全尺长校正值及温度膨涨系数对钢尺示值进行调整，包括弯道的距离长度，弯道部分长度，应将长度值换算成以半圆圆心为圆心的该长度所对的圆心角角度值，再和精度不低于士2〃的经纬仪测量。
5.4坡度的测定按附录C规定的方法进行。
5.5硬度的测定试样按照附录D中D3.1条的规定制备，用GB/T 531 规定的方法测定。
5.6拉伸强度、扯断伸长率的测定试样按照附录D中D3.1条的规定制备，用GB/T 1.654 规定的方法测定，拉伸速度为100±10mm/min平行测定的两个结果之差，拉伸强度不大于0.2Mpa,扯断伸长率不大于22%。
5.7回弹值的测定试样按照附录D中D3.1条的规定制备，用GB/T 1681 规定的方法测定。
平行测定的两个结果之差不大于4%。
5.8压缩复原率的测定按照附录D规定的方法进行。
5.9阻燃性的测定按照附录E规定的方法进行。
6、检验规则6.1 生产厂应保证产品质量。
每批产品均应附有产品合格证书和产品说明书。
6.2 组批和抽样：检验时以每项塑胶跑道工程为一批。
每批均应进行外观与尺寸检验和物理机械性能检验。
进行物理机械性能检验时按 6.2.1~6.2.4 条规定取样，每块试样均应进行测试，结果取其算术平均值。
6.2.1 以施工时每一次混合料量为一抽样单元，按表2 规定的规格及数量，随机地按施工顺序与施工平行抽取。
样品在现场条件下停放时间不得少于48h。
6.2.2 样品应用塑料袋包装，并置于阴凉干燥上，包装上须注明工程名称、取样日期、取样部位、现场气候条件、取样人及有关特殊说明。
6.2.3 样品固化14 天以上方可进行测试。
也可在实验室进行加速固化。
样品有效期为六个月。
6.2.4 必要时，可以直接在竣工后的塑胶跑道上挖取样品，抽样时以20m3为一抽样单元，按GB10111获得随机数再按预先规定的顺序确定抽样点。
6.3 合格判定：检验结果符合4.1 ，4.2 要求时判为合格。
当检验结果有一项不合格时，应另行双倍取样进行检验，其算术平均值仍不合格，则判该批塑胶跑道不合格。
7、使用、保养、维修7.1 在具备适当排水设施的情况下，可全天候使用。
7.2 应按其使用范围合理使用，要保持清洁，避免长期荷重，避免机械冲击和摩擦，以延长其使用寿命。
7.3 维修应由专业施工队进行。
附录A塑胶跑道平整度合格率的测量方法（补充件）A1 适用范围本方法适用于塑胶跑道平整度的测量。
A2定义平整度：塑胶跑道平整度是指用3m或1m距离内的最大凹陷表示的塑胶跑道的平整程度。
A3仪器A3.1 3m直尺：尺长精度为士3mm尺的底面平直无缺陷。
A3.2 塞尺：0~25mmi度为士1mmA3.3 经纬仪：精度± 2°。
A4 测量步骤A4.1 以塑胶跑道的曲直分界线为界，直道沿横向与纵向每3m标一个点。
弯道以圆心点为圆心，用经纬仪每5°做一放射状线，每3m标一个点。
将3m直尺轻放于任何相邻两点之间，用塞尺测量最大局部凹陷不超过4mm或将1m直尺轻放于任意两点中部，用塞尺测量最大局部凹陷不超过3mm即为合格点。
每组测量总测量点不应少于40 个。
A5结果计算P(%)=R1/R2X 100式中：P――平整度合格充，% R1――合格点数；R2――总测量点数。
A6 测量报告试验报告包括以下内容：a. 测量点数；b. 测量时天气情况； c. 测量结果； d. 特殊记录； e. 测量者及测量日期。
附录B塑胶跑道厚度测量方法(补充件)B1 适用范围本方法适用于塑胶跑道厚度的测量。
B2 仪器游标卡尺或厚度计，精度为0.01mm。
B3测量步骤在塑胶跑道上挖出一个直径为10~25mm勺试样。
按照GB9865中4.8条规定的砂轮研磨试样的上、下表面，直至磨出的面积大约占试样研磨面面积勺50%。
然后用游标卡尺或厚度计从三个不同角度测量试样上下表面间的厚度，精确到0.01mm。
B4 测量结果测量结果取三个测量值的中值，并保留一位小数。
B5 试验报告试验报告包括以下内容：a. 取样位置；b. 试验结果；c.特殊记录；d.试验者；e.试验日期。
塑胶跑道坡度测量方法（补充件）C1 适用范围本方法适用于塑胶跑道横向和纵向坡度的测定。
C2 仪器C2.1经纬仪：精度士 2〃。
C2.2 水准仪：精度± 1mm 。
C3 测量步骤C3.1自塑胶跑道曲直分界线始，直道每 10m 标1组点，弯道以圆心点为圆心每 15°标一组点，每组点包括第 1 道内沿和第 8道外 沿两点。
C3.2 用水准仪测量每点的标高，并计算每组两点的高差和第 1道及第 8道同道上相邻两点的高差。
C4 结果计算横向坡度：(C1) 式中： P1横向坡度； h1 ——每组两点的高差； L1 ——每组两点间距离。
纵向坡度： P2=h2/L2 式中：P 纵向坡度；h2 ――同道上相邻两点的高差；L2 ――同 道上相邻两点间距离。
横向坡度及纵向坡度结果取各测量结果的绝 对平均值。
每批测量不少于 40 组。
C5 试验报告 试验报告应包括： a. 测量点数； b. 测量结果； c.特殊记录； d. 测试者及测试日期。
附 录 D 塑胶跑道压缩复原率试验方法 （ 补充件 ）D1 适用范围 本方法适用于塑胶跑道压缩复原率的测定。
P1=h1/L1 (C2)D2 定义压缩复原率指按规定的方法对试样进行压缩变形试验，并在自然状态下恢复3min 后，试样在压缩前后的厚度之比。
D3 试样D3.1试样制备在样品中部距样品边沿不少于50mm勺区域内裁取试样，裁取的试样按照GB9865中4.8条规定研磨，经研磨后的试样在试验前按照GB 2941 中勺规定停放。
D3.2规格及数量试样厚度为12.0 士0.5mm 边长为50± 0.5mm 的正方形。
每个试验不得少于 3 个试样。
D4试验步骤调整压力机，使其压缩速度为50mm/min并调节厚度指示装置。
然后使试样与上、下压板接触（压力指示为5N时）开始记录厚度。
开动压力机，使试样以50 mm/min速度被压缩，压缩至原厚度的70%后恢复自然状态，作为第一次预压，共预压3次，每次压缩之间应使试样在自然状态下停放3mi n。
按上述方法进行第四次压缩，准确的使试样变形50%后迅速恢复自然状态，并在试验室条件下恢复3min,测量其厚度，精确到0.1mmD5结果计算压缩复原率：K(%)=h1/h0X 100式中：K ――压缩复原率，% h1 ――压缩后试样厚度，mm h0 ――压缩前试样厚度,mm 。
试验结果应取 3 个试样的算术平均值，结果应表示至整数，但 任何一个试样结果超出算术平均值的± 10%，该组试验无效，应重新取样作试验。
D6 容许差 平行测定两结果之差不大于 1.5%。
D7 试验报告应包括下列内容： a. 样品来源； b. 试验室温度、湿试样厚度； d. 试验结果； e. 试验者及试验日期。
录 E 塑胶跑道阻燃性能测定方法 (补充件)适用范围本方法适用于在适度火焰作用下，判断水平塑胶跑 道的阻燃性。
E2 定义在火焰作用下，当燃烧熄灭后，塑胶跑道表面留下的燃 烧斑块的直径小于或等于50mm 寸，为1级阻燃。
E3 试样制备试样应从试验对象的不同位置裁取， 试样规格为 100mm 每个试验一般应测定5个试样。
测试前，试样至少在试验条件下 停放 48h 以上。
E4 仪器及试剂度；C. E1E4.1由重叠的直径为25 mm的薄纤维织物组成的纤维层圆片（例：薄棉布）；E4.2 浓度为96%的酒精；E4.3 容量为10 mL的量筒或2.5 mL的移液管;E4.4 至少如试样大小的20 mm厚的风干木板。
E5 测定步骤在试样中部放置重量为0.8g 的重叠的纤维层圆片。
纤维层圆片用 2.5 mL 酒精均匀浸泡，然后点燃并使其自然燃烧，当然烧火焰和余辉熄灭后，测量在试样表面留下的燃烧斑块的直径大小（精确到1 mm）。
试验应在不通风的地方进行。
在燃烧时，如纤维层发生翻转而影响燃烧斑块的大小时，应重新更换试样补作试验。
E6 试验结果5 个试样表面留下的燃烧斑块的直径均小于或等于50 mm该样品可判为1级阻燃。
E7试验报告试验报告包括以下内容: a. 样品名称、颜色、厚度; b. 阻燃性能; c. 最大燃烧斑块的直径;d. 特殊观察;e. 试验者及试验日期。
附加说明：本标准由中华人民共和国化学工业部提出。
本标准由全国橡胶和橡胶制品标准化技术委员会合成橡胶分技术委员会归口。
本标准由保定长城合成橡胶有限公司负责起草。
本标准主要起草人师永昌、邸保谦、张敏、张辅萱、葛瑞。
