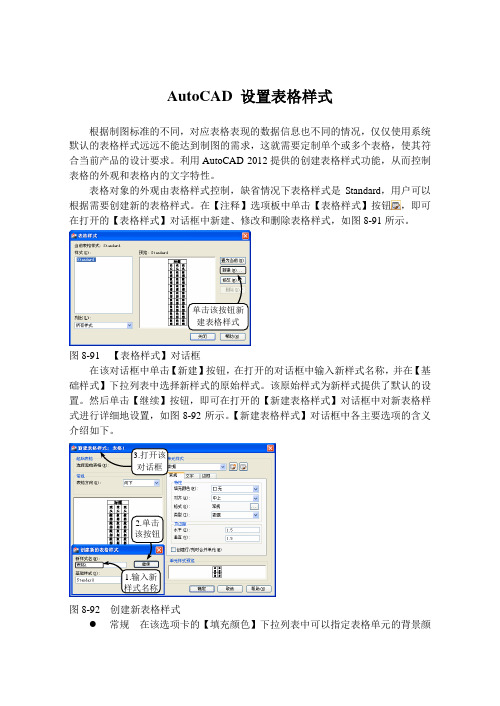

AutoCAD 设置表格样式

AutoCAD 设置表格样式

AutoCAD 设置表格样式根据制图标准的不同,对应表格表现的数据信息也不同的情况,仅仅使用系统默认的表格样式远远不能达到制图的需求,这就需要定制单个或多个表格,使其符合当前产品的设计要求。

利用AutoCAD 2012提供的创建表格样式功能,从而控制表格的外观和表格内的文字特性。

表格对象的外观由表格样式控制,缺省情况下表格样式是Standard,用户可以根据需要创建新的表格样式。

在【注释】选项板中单击【表格样式】按钮,即可在打开的【表格样式】对话框中新建、修改和删除表格样式,如图8-91所示。

单击该按钮新建表格样式图8-91 【表格样式】对话框在该对话框中单击【新建】按钮,在打开的对话框中输入新样式名称,并在【基础样式】下拉列表中选择新样式的原始样式。

该原始样式为新样式提供了默认的设置。

然后单击【继续】按钮,即可在打开的【新建表格样式】对话框中对新表格样式进行详细地设置,如图8-92所示。

【新建表格样式】对话框中各主要选项的含义介绍如下。

3.打开该对话框2.单击该按钮1.输入新样式名称图8-92 创建新表格样式常规在该选项卡的【填充颜色】下拉列表中可以指定表格单元的背景颜色,默认为无;在【对齐】下拉列表中可以设置表格单元中文字的对齐方式,效果如图8-93所示。

图8-93 设置标题单元格的特性● 文字 在该选项卡的【文字样式】下拉列表中可以指定文字的样式,并且单击【文字样式】按钮,即可在打开的【文字样式】对话框中创建新的文字样式;在【文字高度】文本框中可以输入文字的高度;在【文字颜色】下拉列表中可以设置文字的颜色,效果如图8-94所示。

图8-94 设置标题文字的高度● 页边距 该选项组用于控制单元边界和单元内容之间的间距:【水平】选项用于设置单元文字与左右单元边界之间的距离;【垂直】选项用于设置单元文字与上下单元边界之间的距离,效果如图8-95所示。

图8-95 设置页边距● 表格方向 在该下拉列表中可以指定表格的方向:选择【向下】选项将创建从上到下的表对象,标题行和列标题行位于表的顶部;选择【向上】选新文字高度效果页边距效果1.指定表格单元的背景颜色 2.指定文字对齐方式项将创建从下到上的表对象,标题行和列标题行位于表的底部,效果如图8-96所示。

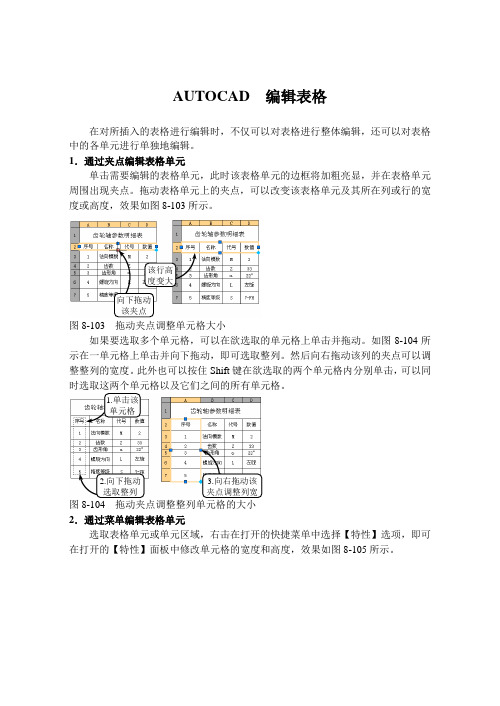

AUTOCAD 编辑表格

AUTOCAD  编辑表格

AUTOCAD 编辑表格在对所插入的表格进行编辑时,不仅可以对表格进行整体编辑,还可以对表格中的各单元进行单独地编辑。

1.通过夹点编辑表格单元单击需要编辑的表格单元,此时该表格单元的边框将加粗亮显,并在表格单元周围出现夹点。

拖动表格单元上的夹点,可以改变该表格单元及其所在列或行的宽度或高度,效果如图8-103所示。

图8-103 拖动夹点调整单元格大小如果要选取多个单元格,可以在欲选取的单元格上单击并拖动。

如图8-104所示在一单元格上单击并向下拖动,即可选取整列。

然后向右拖动该列的夹点可以调整整列的宽度。

此外也可以按住Shift 键在欲选取的两个单元格内分别单击,可以同时选取这两个单元格以及它们之间的所有单元格。

图8-104 拖动夹点调整整列单元格的大小2.通过菜单编辑表格单元选取表格单元或单元区域,右击在打开的快捷菜单中选择【特性】选项,即可在打开的【特性】面板中修改单元格的宽度和高度,效果如图8-105所示。

向下拖动该夹点 该行高度变大1.单击该单元格图8-105 通过菜单修改单元格特性3.通过工具编辑表格单元选取一单元格,将打开【表格单元】选项卡,如图8-106所示。

在该选项卡的【行】和【列】选项板中,可以通过各个工具按钮来对行或列进行添加或删除操作。

此外通过【合并】选项板中的工具按钮还可以对多个单元格进行合并操作,具体操作介绍如下。

图8-106 【表格单元】选项卡● 插入行 框选表格中一整行,在【行】选项板中单击【从上方插入】按钮,将在该行正上方插入新的空白行,效果如图8-107所示。

而单击【从下方插入】按钮,将在该行正下方插入新的空白行。

图8-107 从上方插入行● 插入列 框选表格中一整列,在【列】选项板中单击【从左侧插入】按钮,将在该列左侧插入新的空白列;而单击【从右侧插入】按钮,将在该列右侧插入新的空白列,效果如图8-108所示。

1.选取该单元格2.打开该选项卡1.框选单元格 框选该行在上方插入行效果图8-108 从左侧插入列● 合并行或列 在【合并】选项板中单击【按列合并】按钮,可以将所选列的多个单元格合并为一个;单击【按行合并】按钮,可以将所选行的多个单元格合并为一个;单击【合并全部】按钮,可以将所选行和列合并为一个,效果如图8-109所示。

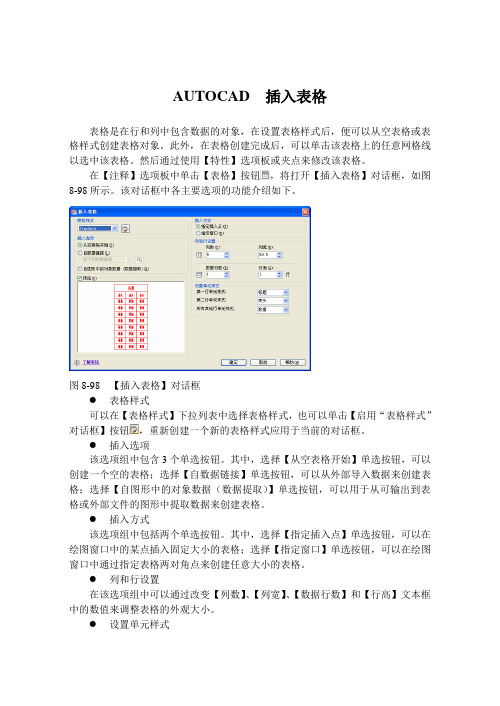

AUTOCAD 插入表格

AUTOCAD  插入表格

AUTOCAD 插入表格
表格是在行和列中包含数据的对象,在设置表格样式后,便可以从空表格或表格样式创建表格对象。

此外,在表格创建完成后,可以单击该表格上的任意网格线以选中该表格。

然后通过使用【特性】选项板或夹点来修改该表格。

在【注释】选项板中单击【表格】按钮,将打开【插入表格】对话框,如图8-98所示。

该对话框中各主要选项的功能介绍如下。

图8-98 【插入表格】对话框
●表格样式
可以在【表格样式】下拉列表中选择表格样式,也可以单击【启用“表格样式”对话框】按钮,重新创建一个新的表格样式应用于当前的对话框。

●插入选项
该选项组中包含3个单选按钮。

其中,选择【从空表格开始】单选按钮,可以创建一个空的表格;选择【自数据链接】单选按钮,可以从外部导入数据来创建表格;选择【自图形中的对象数据(数据提取)】单选按钮,可以用于从可输出到表格或外部文件的图形中提取数据来创建表格。

●插入方式
该选项组中包括两个单选按钮。

其中,选择【指定插入点】单选按钮,可以在绘图窗口中的某点插入固定大小的表格;选择【指定窗口】单选按钮,可以在绘图窗口中通过指定表格两对角点来创建任意大小的表格。

●列和行设置
在该选项组中可以通过改变【列数】、【列宽】、【数据行数】和【行高】文本框中的数值来调整表格的外观大小。

●设置单元样式
在该选项组中可以设置各行的单元格样式。

系统均以“从空表格开始”插入表格,分别设置好列数和列宽、行数和行宽后,单击【确定】按钮。

然后在绘图区指定插入点后,即可在当前位置插入一个表格。

接着在该表格中添加相应的文本信息,即可完成表格的创建。

CAD文字与表格

CAD文字与表格
➢ 垂直书写的文字样式:在定义字体样式时,如果选择的 是以“@”符号开头的字体名称,可以设置垂直书写的 字体样式。应用该字体样式时,需要选择旋转270度。
➢ 设定0字高:在设置字体样式对话框中 文字高度值设为0 ,这样,定义一
种字体样式后,可以注写不同高度的文字。
【例】建立样式“仿宋字体”,其字体为“仿宋_GB2312”, 高度为0,宽度比例为0.7
医疗
图标元素
.4 通过外部文件输入文字
在工程设计中,经常要标注、编辑和修改大块常规文字 ,如技术要求、说明书等。
AutoCAD 2008在多行文字编辑器中,可以直接将其他编 辑器下的TXT和RTF文件直接导入到该对话框中,和在该对 话框中键入的一样。要求文件大小不得超过32KB。 【例】 利用MTEXT命令,通过外部文件输入文字
几种常用对齐方式:
➢ 中心(C):可以将文字行以指定点为基线中点排列。 ➢ 中间(M):与中心对齐类似,不同的是文字行在水平和垂
直两个方向上都以指定点为中心。 ➢ 右(R):右端对齐(Right)方式与默认的左端对齐方式刚
好相反。
➢ 文字样式选择
指定文字的起点或 [对正(J)/样式(S)]: s↙ 输入样式名或 [?] < Standard >:
演示
Back
表格
.1 设置表格样式
命令:TABLESTYLE 菜单:格式 | 表格样式… 按钮:
图6-17 “表格样式”对话框
【例】新建“明细表”表格样式。 演示
.2 在图中插入表格和文本
命令:TABLE 菜单:绘图 | 表格… 按钮:
图6-22 “插入表格”对话框
【例】在AutoCAD图中插入如图6-24所示表格,并在表格中输 入文字。

AUTOCAD绘制表格的方法

AUTOCAD绘制表格的方法
21 0 0年 1 0月
总 3 7期 6
AUT oCAD 绘 制 表 格 的 方 法
肖燕 娟 I 南 城 建职 业技 术 学 院 湖 中 图分 类 号 : 4 G6 文 献 标 识码 : A 湖南 湘潭 4 1 1 11 ) o 文 章编 号 : 0 7 0 4 ( 0 0 1 一 1 6 O 10 —7 52 1 )0O 6 一 1


前 言 图 2“ 入 对 象 ” 话 框 插 对
A T C D 是 著 名 的 应 用 广 泛 的计 算 机 辅 助 设 计 与 绘 图 软 UO A
件 , 有 强 大 的 二 维 绘 图 与 编 辑 功 能 , 能方 便 地 进 行 尺 寸 标 注 它 也
在 该 对话 框 的左 侧 有 “ 建 ” “ 文件 创 建 ” 个单 选 按 钮 , 新 和 由 两
和文 字标 注 , 在 A T C D 中 制 作 表 格 非 常麻 烦 , 大 家 所 熟 选 择 “ 建 ”单选 按钮 . 对 象 类 型 列 表 框 中选 择 “ coot r 但 UOA 而 新 在 Mi sfWo r d 悉 的 文 字 处 理 软 件 WO D 制 作 表 格 非 常 方 便 . 所 以 可 以 使 用 文 档 ” 单 击 “ 定 ” 钮 , 进 入 Wod中 , Wod中 制 作 门 窗 R , 确 按 则 r 在 r
摘要 亭 伎 舟计算机 辅 计 软件 A T A 绘 帝表格的 方 和 步骤口 l 介绍 助设 U oc D l 法 l 0 。0 0 , 一 关键词 窗表 _o E 术 许算机 辅助设 计软 件 A T C lL技 I - u o 胁 。 - 。 _ |l - l l 奠0 ÷ - l 一
回 到 A T C D 同时 发 现 C D 中的 表格 已修 改 。 UOA . A

AutoCAD画图技巧

AutoCAD画图技巧

AutoCAD画图技‎巧一、Au‎t‎o CAD表格制作‎‎AutoC‎A D尽‎管有强大的图‎形功能,‎但表格处理‎功能相对较‎弱,而在‎实际工作中,‎往往需‎要在AutoC‎A D‎中制作各种表格,‎如‎工程数量表等,如何‎高效制作表格,是一个‎很实用的问题。

‎‎在AutoCA‎D环‎境下用手工画线‎方法绘‎制表格,然后‎,再在表‎格中填写文‎字,不但效‎率低下,‎而且,很难精‎确控制‎文字的书写位置‎,文‎字排版也很成问题‎。

‎尽管Au toCAD‎支持对象链接与嵌入,‎可以插入Word或‎E‎x cel表格,但‎是一‎方面修改起来不‎是很方‎便,一点小小‎的修改就‎得进入Wo‎r d或Ex‎c el,‎修改完成后,‎又得退‎回到Aut oC‎A D‎,另一方面,一些‎特‎殊符号如一级钢筋符‎号以及二级钢筋符号等‎,在Word或Ex‎c‎e l中很难输入,‎那么‎有没有两全其美‎的方法‎呢,经过探索‎,可以这‎样较好解决‎:先在Ex‎c el中‎制完表格,复‎制到剪‎贴板,然后再在‎A u‎t oCAD环境下‎选‎择edit菜单中的‎P aste spec‎i al,选择作为A‎u‎t oCAD En‎t i‎t ies,确定‎以后,‎表格即转化成‎A uto‎C AD 实体‎,用exp‎l ode‎打开,即可以‎编辑其‎中的线条及方字‎,非‎常方便。

‎二‎、在Word文档中‎插入AutoCAD图‎形Word‎文‎档制作中,往往需‎要各‎种插图,Wor‎d绘图‎功能有限,特‎别是复杂‎的图形,该‎缺点更加明‎显,Au‎t oCAD是‎专业绘‎图软件,功能强‎大,‎很适合绘制比较复‎杂‎的图形,用Auto‎C AD绘制好图形,然‎后插入Word制作‎复‎合文档是解决问题‎的好‎办法,可以用A‎u to‎C AD提供的‎E XPO‎R T功能先‎将Auto‎c AD图‎形以BMP或‎W MF‎等格式输出,然‎后插‎入Word文档,‎也‎可以先将AutoC‎A D图形拷贝到剪贴板‎,再在Wor d文档‎中‎粘贴。

第8章文本注释与表格

号,可直接输入这些 符号的代码。下表列出了常用特殊字符及其代码。例如,要 生成字符串AutoCAD 2008,可输入:% % UAutoCAD % % U 2008。此外,用户还可利用“\U+代码”输入任何符号。
常用特殊字符及其代码
8.3 创建表格
在AutoCAD 2008中,利用“绘图”工具栏中的“表格”工 具,可以方便地创建表格,这改变了在以往版本中只能使用直 线绘制表格的方法。
在其他位置单击或按【Enter】键。
➢ 编辑多行文字时,将打开“文字
格式”工具栏和文本框,这和输
入多行文字完全相同。
编辑单行文字内容
➢ 退出当前文字编辑状态后,可单击编辑其他单行或多行文字。
➢ 要结束编辑命令,可在退出文字编辑状态后按【Enter】键。
❖ 修改文字特性
要修改单行文字的特性,可在选中文字后单击“标准”工具栏
选择表格与表单元的方法: ❖ 要选择整个表格,可直接单击表线,或利用选择窗口选择 整个表格。表格被选中后,表格框线将显示为断续线,并显 示了一组夹点。 ❖ 要选择一个表单元,可直接在该表单元中单击,此时将 在所选表单元四周显示夹点。
选择表格与表单元
❖要选择表单元区域,可首先在表单元区域的左上角表单 元中单击,然后向表单元区域的右下角表单元中拖动,则 释放鼠标后,选择框所包含或与选择框相交的表单元均被 选中,如图8-33所示。此外,在单击选中表单元区域中某 个角点的表单元后,按住【Shift】键,在表单元区域中 所选表单元的对角表单元中单击,也可选中表单元区域。
8.2.1 使用多行文字
如前所述,多行文字主要用来制作复杂的多行文字信息,如 工艺流程、技术条件等。相对单行文字而言,多行文字的可编 辑性较强,是本章的学习重点。

2020cad表格

2020cad表格
在AutoCAD 2020中创建表格的步骤如下:
1. 打开AutoCAD 2020软件,创建一个新的文件或者打开一个已有的文件。

2. 在命令行中输入“TABLE”命令,或者在菜单栏中选择“绘图”-> “表格”选项。

3. 在弹出的“插入表格”对话框中,可以设置表格的行数、列数、列宽、行高等参数。

4. 点击“确定”按钮,然后在绘图区域中指定表格的插入位置。

5. 在表格中输入相应的内容,包括文字和数字等。

6. 如果需要修改表格的样式,可以使用表格样式工具栏中的工具进行修改,例如调整表格的边框、底纹等。

7. 完成表格的编辑后,可以将其保存为一个块或者直接放置到图纸中。

以上是在AutoCAD 2020中创建表格的基本步骤,具体操作可能会因为软件版本的不同而有所差异。

建议参考AutoCAD 2020的官方文档或者相关教程,以获取更详细的信息。

autocad 明细表生成的技巧

autocad 明细表生成的技巧全文共四篇示例,供读者参考第一篇示例:AutoCAD是一款广泛应用于设计和制图的软件程序。

在AutoCAD中,生成明细表是非常常见的操作,尤其是在工程和建筑设计领域。

生成明细表可以帮助我们更好地管理和展示设计中的各种信息,使其更加清晰和易于理解。

下面将介绍一些在AutoCAD中生成明细表的技巧,希望能帮助大家更加高效地进行设计工作。

1. 使用数据提取工具生成明细表AutoCAD中有一个非常方便的数据提取工具,可以帮助我们快速生成各种类型的明细表。

我们需要将设计中需要提取信息的图层设置为可提取,然后使用数据提取工具选择需要提取的信息,并设置提取条件。

点击“提取”按钮,即可生成对应的明细表。

这种方法适用于提取各种类型的信息,包括图层、块信息等。

2. 自定义表格样式AutoCAD中的明细表通常有默认的样式,但我们也可以根据需要自定义表格样式,使其更符合设计的风格和要求。

在AutoCAD中,我们可以通过修改表格的属性、颜色、字体等来自定义表格样式,使其更加美观和易于阅读。

还可以使用表格样式库来保存和应用自定义的表格样式,方便后续使用。

3. 使用表格链接功能在AutoCAD中,我们可以使用表格链接功能将多个表格进行链接,形成复杂的明细表结构。

通过表格链接功能,我们可以在不同的表格之间建立关联,实现信息的自动更新和同步,避免重复输入和修改。

这种方法适用于需要生成复杂明细表的场景,可以提高工作效率和减少出错几率。

4. 设置自动计算公式在生成明细表时,我们经常需要进行各种数据的计算,比如总和、平均值等。

在AutoCAD中,我们可以设置自动计算公式来实现这些计算,使明细表更加全面和准确。

通过设置公式,我们可以快速获取各种统计信息,并随时更新表格数据,保持明细表的准确性和实时性。

5. 导出和分享明细表生成明细表后,我们可以将其导出为Excel等格式,方便进行进一步处理和分享。

在AutoCAD中,我们可以通过“表格数据导出”功能将明细表导出为Excel文件,然后进行编辑和分享。

2018cad表格的制作与修改

2018cad表格的制作与修改CAD(电脑辅助设计)是一种广泛应用于设计工作中的工具,它可以帮助设计师制作和修改各种图形和表格。

在2018年之前,许多设计师仍然习惯使用传统的手绘方式进行设计,但CAD的出现彻底改变了这种情况。

使用CAD可以更加高效和准确地完成设计任务,并且可以方便地对表格进行修改和更新。

下面将介绍如何制作和修改2018CAD表格。

首先,要制作CAD表格,我们需要软件支持。

市面上有许多不同的CAD软件可供选择,如AutoCAD、SolidWorks等。

选择适合自己需求和技能的CAD软件后,我们可以开始制作表格。

在CAD软件中,我们可以使用各种绘图工具来绘制表格。

通常,我们可以使用直线工具和矩形工具来绘制表格的边框和分隔线。

首先,选择直线工具,确定表格的行数和列数,然后使用直线工具绘制表格的水平和垂直线段。

接下来,使用矩形工具绘制每个单元格的边界。

这样,一个基本的CAD表格就完成了。

制作表格的同时,我们还可以添加文字和标注。

CAD软件通常提供了各种文字和标注工具,可以用来给表格添加标题、行列标签以及其他注释。

通过添加文字和标注,可以使表格更加易读和易于理解。

我们可以选择合适的字体、字号和颜色,并将文字和标注放置在合适的位置。

一旦表格制作完成,我们可能会需要对表格进行修改。

CAD软件提供了一些方便的工具,可以帮助我们对表格进行修改和更新。

比如,如果我们在制作表格时发现行数或列数不够,我们可以使用增加行、增加列的工具来扩展表格。

同样地,如果我们发现表格中的单元格需要合并或拆分,我们可以使用合并单元格或拆分单元格工具来完成。

此外,如果我们想要调整表格中行和列的宽度或高度,可以使用调整行高和调整列宽的工具来实现。

除了基本的修改工具,CAD软件还提供了一些高级的功能,可以帮助我们更加灵活地修改表格。

比如,有些CAD软件支持公式计算功能,可以在表格中添加公式,实时计算结果。

这样,我们可以轻松地实现表格的自动计算。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

AutoCAD表格制作
AutoCAD尽管有强大的图形功能,但表格处理功能相对较弱,而在实际工作中,往往需要在AutoCAD中制作各种表格,如工程数量表等,如何高效制作表格,是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格,然后,再在表格中填写文字,不但效率低下,而且,很难精确控制文字的书写位置,文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入,可以插入Word或Excel表格,但是一方面修改起来不是很方便,一点小小的修改就得进入Word或Excel,修改完成后,又得退回到AutoCAD,另一方面,一些特殊符号如一级钢筋符号以及二级钢筋符号等,在Word或Excel中很难输入,那么有没有两全其美的方法呢,经过探索,可以这样较好解决:先在Excel中制完表格,复制到剪贴板,然后再在AutoCAD环境下选择edit菜单中的Paste special,选择作为AutoCAD Entities,确定以后,表格即转化成AutoCAD实体,用explode炸开,即可以编辑其中的线条及方字,非常方便。

二、在Word文档中插入AutoCAD图形
Word文档制作中,往往需要各种插图,Word绘图功能有限,特别是复杂的图形,该缺点更加明显,AutoCAD是专业绘图软件,功能强大,很适合绘制比较复杂的图形,用AutoC AD绘制好图形,然后插入Word制作复合文档是解决问题的好办法,可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出,然后插入Word文档,也可以先将AutoCAD图形拷贝到剪贴板,再在Word文档中粘贴。

须注意的是,由于AutoCAD默认背景颜色为黑色,而Word背景颜色为白色,首先应将AutoCAD图形背景颜色改成白色。

另外,A utoCAD图形插入Word文档后,往往空边过大,效果不理想。

利用Word图片工具栏上的裁剪功能进行修整,空边过大问题即可解决。

三、线宽修改
AutoCAD提供了一个多义线线宽修改命令PEDIT,来进行多义线线宽的修改(若不是多义线,则该命令将先转化成多义线,再改变其线宽),但是PEDIT操作繁,每次只能选取1
个实体操作,效率低下。

AutoCAD R14附赠程序Bonus提供了mpedit命令,用于成批修改多义线线宽,非常方便高效。

在AutoCAD2000中,还可给实体指定线宽(LineWeight)属性修改线宽,只需选择要改变线宽的实体(实体集),改变线宽属性即可,线宽修改更加方便,须注意的是,LineWeight属性线宽在屏幕的显示与否决定于系统变量WDISPLAY,该变量为ON,则在屏幕上显示LineWeight属性线宽,该变量为OFF,则不显示。

多义线线宽同Line Weight都可控制实体线宽,两者之间的区别是,LineWeight线宽是绝对线宽,而多义线线宽是相对线宽,也就是说,无论图形以多大尺寸打印,LineWeight线宽都不变,而多义线线宽则随打印尺寸比例大小变化而变化,命令scale对LineWeight线宽没什么影响,无论实体被缩放多少倍,LineWeight线宽都不变,而多义线线宽则随缩放比例改变而改变。

四、图形的打印技巧
由于没有安装打印机或想用别人高档打印机输入AutoCAD图形,需要到别的计算机去打印AutoCAD图形,但是别的计算机也可能没安装AutoCAD,或者因为各种原因(如AutoCAD 图形在别的计算机上字体显示不正常,通过网络打印,网络打印不正常等),不能利用别的计算机进行正常打印,这时,可以先在自己计算机上将AutoCAD图形打印到文件,形成打印机文件,然后,再在别的计算机上用DOS的拷贝命令将打印机文件输出到打印机,方法为:copy <打印机文件> prn /b,须注意的是,为了能使用该功能,需先在系统中添加别的计算机上特定型号打印机,并将它设为默认打印机,另外,COPY后不要忘了在最后加/b,表明以二进制形式将打印机文件输出到打印机。

五、选择技巧
用户可以用鼠标一个一个地选择目标,选择的目标逐个地添加到选择集中,另外,Aut oCAD还提供了Window(以键入“w”响应Select object:或直接在屏幕上自右至左拉一个矩形框响应Select object:提示),Crossing(以键入“C”响应Select object:或直接在屏幕上自左至右拉一个矩形框响应Select object:提示),Cpolygon(以键入“CP”响应Select object:),Wpolygon(以键入“WP”响应Select object:)等多种窗口方式选择目标,其中Window及Crossing用于矩形窗口,而Wpolygon及Cpolygon用于多边形窗口,在Window及Wpolygon方式下,只有当实体的所有部分都被包含在窗口时,实体才被选中,而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内,实体就被选择像。

AutoCAD还提供了Fence方式(以键入“F”响应Select object:)选择实体,画出一条不闭合的折线,所有和该折线相交的实体即被选择。

在选择目标时,有时会不小心选中不该选择的目标,这时用户可以键入R来响应“select objects:”提示,然后把一些误选的目标从选择集中剔除,然后键入A,再向选择集中添加目标。

当所选择实体和别的实体紧挨在一起时可在按住CTRL键的同时,然后连续单击鼠标左键,这时紧挨在一起的实体依次高亮度显示,直到所选实体高亮度显示,再按下enter键(或单击鼠标右键),即选择了该实体。

还可以有条件选择实体,即用'filter响应select objects:,在AutoCAD2000中,还提供了QuickSelect 方式选择实体,功能和filter类似,但操作更简单,方便。

AutoCAD提供的选择集的构造方法功能很强,灵活恰当地使用可使制图的效率大大提高。

质量属性查询
AutoCAD提供点坐标(ID),距离(Distance),面积(area)的查询,给图形的分析带来了很大的方便,但是在实际工作中,有时还须查询实体质量属性特性,AutoCAD提供实体质量属性查询(Mass Properties),可以方便查询实体的惯性矩、面积矩、实体的质心等,须注意的是,对于曲线、多义线构造的闭合区域,应先用region命令将闭合区域面域化,再执行质量属性查询,才可查询实体的惯性矩、面积矩、实体的质心等属性。
