SolidWorks如何快速生成密闭壳体
SolidWorks设计机箱要点

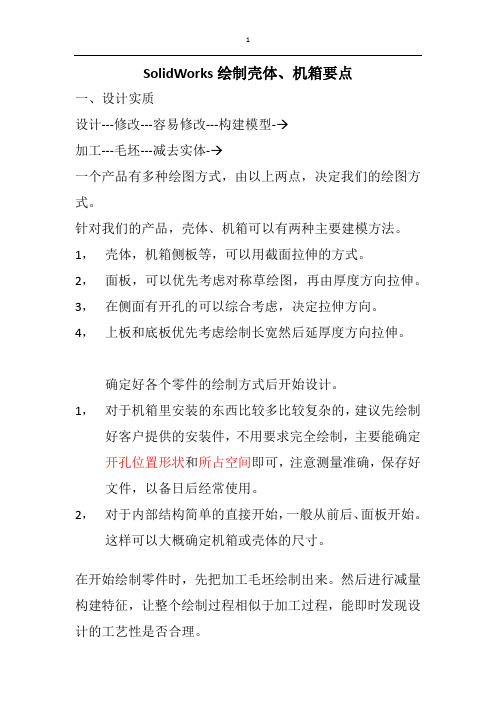

SolidWorks绘制壳体、机箱要点一、设计实质设计---修改---容易修改---构建模型-→加工---毛坯---减去实体-→一个产品有多种绘图方式，由以上两点，决定我们的绘图方式。
针对我们的产品，壳体、机箱可以有两种主要建模方法。
1，壳体，机箱侧板等，可以用截面拉伸的方式。
2，面板，可以优先考虑对称草绘图，再由厚度方向拉伸。
3，在侧面有开孔的可以综合考虑，决定拉伸方向。
4，上板和底板优先考虑绘制长宽然后延厚度方向拉伸。
确定好各个零件的绘制方式后开始设计。
1，对于机箱里安装的东西比较多比较复杂的，建议先绘制好客户提供的安装件，不用要求完全绘制，主要能确定开孔位置形状和所占空间即可，注意测量准确，保存好文件，以备日后经常使用。
2，对于内部结构简单的直接开始，一般从前后、面板开始。
这样可以大概确定机箱或壳体的尺寸。
在开始绘制零件时，先把加工毛坯绘制出来。
然后进行减量构建特征，让整个绘制过程相似于加工过程，能即时发现设计的工艺性是否合理。
二、绘制零件侧板比较简单，着重讲解前后面板和上盖板和底板对于上盖板底板1，第一个特征绘制外形，在草绘里不要有孔，周边留锐角（除非后期不能运用倒角特征的就绘制出圆角）。
基本原则，在第一个特征里对称标尺寸（草绘>智能尺寸），有利于后期修改宽度，最小的修改量为目的。
2各种特征绘制好后就开通孔，沉头孔（特征>异型孔向导），最后倒角（特征>圆角）。
不要绘制螺丝孔特征。
螺丝孔留在装配图里配（装配体里编辑零部件）。
3零件要居中于绘图空间，上下板从上视基准面绘制。
前后面板从前视基准面绘制，左右侧板从右视基准面绘制。
三具体操作（一）草绘1选基准面右键开始草绘。
2转换实体引用（把实体边界变变成草绘线）3灵活使用约束在草绘里一般先大概画个形状再添加约束，约束包括标尺寸，和几何约束。
（这是与CAD不同之处）。
例如，两个圆的位置关系。
4在板上开栅格孔建议使用直槽口。
4有时约束会影响对实体（圆、直线等）编辑。
solidworks包裹面提取
Solidworks包裹面提取介绍Solidworks是一款广泛应用于机械设计和工程领域的三维建模软件。
在Solidworks中，包裹面提取是一项重要的功能，它可以帮助用户快速、准确地提取三维模型中的包裹面。
本文将详细介绍Solidworks包裹面提取的原理、操作步骤以及注意事项。
原理包裹面提取是指从一个或多个实体模型中提取出封闭的表面。
在Solidworks中，包裹面提取的原理基于数学计算和几何算法。
软件会根据实体模型的边界和形状，计算出相应的包裹面，并以虚拟的形式呈现出来。
用户可以根据需要选择提取整个模型的包裹面，或者只提取部分区域的包裹面。
操作步骤在Solidworks中，进行包裹面提取的操作步骤如下：步骤一：打开Solidworks软件首先，打开Solidworks软件，并新建一个零件文件。
如果已经有一个需要提取包裹面的模型，可以直接打开该模型。
步骤二：选择包裹面提取工具在Solidworks界面的工具栏中，找到“包裹面”工具。
该工具通常位于“曲面”或“填充”工具的下方。
步骤三：选择提取的实体在包裹面工具被激活后，需要选择需要提取包裹面的实体。
可以通过鼠标单击实体来选择，也可以通过框选的方式选择多个实体。
步骤四：设置包裹面参数在选择实体后，可以进一步设置包裹面的参数。
这些参数包括包裹面的厚度、平滑度、边界条件等。
根据实际需求进行设置。
步骤五：生成包裹面完成参数设置后，点击“生成”按钮即可生成包裹面。
生成的包裹面将以虚拟的形式呈现在实体模型的外部。
步骤六：编辑和调整包裹面生成包裹面后，可以对其进行编辑和调整。
可以通过拖动控制点、调整参数等方式，改变包裹面的形状和位置。
步骤七：确认并保存包裹面编辑和调整完成后，确认包裹面的形状和位置是否符合要求。
如果满意，可以保存包裹面，并在需要的时候重新加载和使用。
注意事项在使用Solidworks包裹面提取功能时，需要注意以下几点：注意一：实体模型的质量包裹面提取功能对实体模型的质量要求较高。
solidworks封闭曲面
在SolidWorks中，要创建封闭曲面，可以使用以下几种方法：
1.使用“填充”或“边界特征”来创建封闭曲面。
在特征菜单中选择“填充”或“边
界”，然后选择要填充或封闭的区域。
通过这种方式，可以创建封闭的曲面特征。
2.使用“填充曲面”命令。
在工具栏或菜单中选择“曲面工具栏”或“插入”菜单中的
“曲线”选项卡下的“闭合曲线”命令。
然后选择要封闭的曲面边界的所有边，这将自动创建一个闭合的边界曲线，从而生成封闭的曲面。
3.使用“平面区域”命令。
在SolidWorks中，可以选择曲面里的平面区域（需要
自己设置，在特征那边选择选项卡里的曲面，勾选就能显示），然后在左侧弹出的对话框中选择边线形成密封。
选择完成后就能看到一个密封面形成，点击确定完成密封曲面的设计。
这个和填充曲面一样都能实现封闭曲面的创建。
以上是SolidWorks中创建封闭曲面的几种方法，选择适合自己需求的方法进行操作即可。
solidworks外壳建模流程
solidworks外壳建模流程
Solidworks是一款广泛应用于机械设计领域的三维建模软件。
它提供了丰富的工具和功能，使得用户可以轻松地创建各种复杂的零件和装配体。
在使用Solidworks进行外壳建模时，通常需要按照以下步骤进行操作。
打开Solidworks软件并创建一个新的零件文件。
接下来，选择适当的外壳类型，如圆柱形、长方体或球形。
根据实际需求，选择合适的尺寸和形状。
然后，使用Solidworks提供的绘图工具绘制外壳的草图。
可以使用线、圆、矩形等基本几何元素来创建草图。
根据外壳的形状和结构，可以使用约束和尺寸工具来确保草图的准确性和合理性。
完成草图后，使用Solidworks的特征工具来创建外壳的实体。
可以使用拉伸、旋转、倒角等功能来实现外壳的各个特征。
在创建实体后，可以使用Solidworks的编辑工具进行进一步的修改和调整。
可以修改外壳的尺寸、形状和位置，以满足设计要求。
使用Solidworks的渲染工具对外壳进行渲染，使其呈现出真实的外观效果。
可以选择合适的材质和光照条件，以使外壳看起来更加逼真。
总结一下，使用Solidworks进行外壳建模的流程包括创建新的零件
文件、绘制草图、创建实体、修改和调整、渲染等步骤。
通过合理运用Solidworks提供的工具和功能，可以快速高效地完成外壳的建模工作。
用SOLIDWORKS建模一个壳体，在熟练的状态下五分钟画完
用 SOLIDWORKS建模一个壳体，在熟练的状态下五分钟画完
建模步骤 1.输入参数。（工具——方程式） 2.前视基准面，草绘圆和直线。 3.拉伸凸台，选粉色区域，两侧对称，深度30 。 4.点拉伸体的顶面，进入草绘，沿边线草绘矩形，镜像到另一侧，圆角半径2 。 5.拉伸切除，完全贯穿。 6.前视基准面，草绘图形。 7.拉伸切除。完全贯穿。 8.抽壳，厚度T=1.8 。
Байду номын сангаас9.前视基准面，草绘图形。（显示样式——隐藏线可见）
10.拉伸切除，完全贯穿。 11.完成，评估—质量属性——体积：8839.955 。 12.渲染图。
应用Solidworks进行壳体结构展开图的绘制

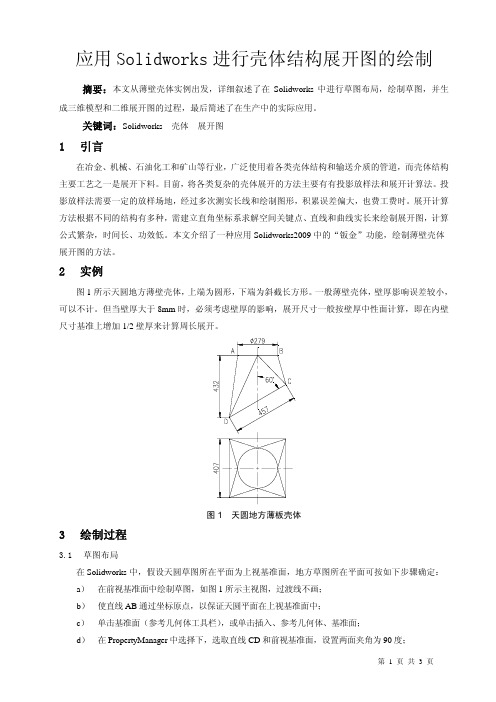

应用Solidworks进行壳体结构展开图的绘制 摘要：本文从薄壁壳体实例出发，详细叙述了在Solidworks中进行草图布局，绘制草图，并生成三维模型和二维展开图的过程，最后简述了在生产中的实际应用。
关键词：Solidworks 壳体展开图1 引言在冶金、机械、石油化工和矿山等行业，广泛使用着各类壳体结构和输送介质的管道，而壳体结构主要工艺之一是展开下料。
目前，将各类复杂的壳体展开的方法主要有有投影放样法和展开计算法。
投影放样法需要一定的放样场地，经过多次测实长线和绘制图形，积累误差偏大，也费工费时。
展开计算方法根据不同的结构有多种，需建立直角坐标系求解空间关键点、直线和曲线实长来绘制展开图，计算公式繁杂，时间长、功效低。
本文介绍了一种应用Solidworks2009中的“钣金”功能，绘制薄壁壳体展开图的方法。
2 实例图1所示天圆地方薄壁壳体，上端为圆形，下端为斜截长方形。
一般薄壁壳体，壁厚影响误差较小，可以不计。
但当壁厚大于8mm时，必须考虑壁厚的影响，展开尺寸一般按壁厚中性面计算，即在内壁尺寸基准上增加1/2壁厚来计算周长展开。
图1 天圆地方薄板壳体3 绘制过程3.1 草图布局在Solidworks中，假设天圆草图所在平面为上视基准面，地方草图所在平面可按如下步骤确定：a）在前视基准面中绘制草图，如图1所示主视图，过渡线不画；b）使直线AB通过坐标原点，以保证天圆平面在上视基准面中；c）单击基准面（参考几何体工具栏），或单击插入、参考几何体、基准面；d）在PropertyManager中选择下，选取直线CD和前视基准面，设置两面夹角为90度；e）单击确定，生成基准面1，即地方草图平面。
3.2 绘制草图如图2所示，分别在上视基准面和基准面1中绘制天圆和地方。
两个草图必须符合下列准则：a）草图必须为开环轮廓；b）轮廓开口应同向对齐以使平板形式更准确；c）草图不能有尖锐边线。
图2 天圆地方草图3.3 三维模型单击“钣金”工具栏中的“放样折弯”按钮，会出现“放样折弯”PropertyManager。
solidworks密封件库创建方法
本实例在SOLIDWORKS2012版本上操作，设计派克AF密封件库。
1、打开软件，点击“新建”，创建一个零件。
2、点击工具栏里的“草图”-- “草图绘制”创建一个草图。
3、创建如图所示的草图，并标注尺寸（因没有AF密封件的具体尺寸，关键
尺寸与样本一样，其余尺寸力求形状相似）
4、点击打开“查看尺寸名称”按钮。
5、双击尺寸D4，名称更改为“内圈直径”，其余想要修改的尺寸按
同样的方法修改(备注：主要是为查看方便，不修改也
可)
6、退出草图，点击“特征”—“旋转”
换实体引用”
8、选择需要的曲线，选择完成后，退出命令。
9、裁剪步骤8选择的线段，裁剪成下图所示。
10、退出裁剪，退出草图，退出旋转，生成如下图所示的实体。
11、压缩步骤10所生成的实体。
12、重复步骤7和步骤8
13、重复步骤9
15、解除步骤11
16、更改生成实体的颜色。
（可省略）
17、点击插入-表格-设计表
18、点击“确定”
19、选择需要的尺寸，然后点击确定
20、点击第三个按钮
21、点击“表格”-右键选择”在单独窗口中编辑表格”
22、生成如下图所示，点击取消。
24、生成电子表格
25、编写电子表格数值，添加相关尺寸
26、保存并关闭电子表格。
AF密封件库创建完成。
25、零件库的使用方法：创建装配体
选择自己需要的尺寸。
基于SolidWorks的密封件设计软件开发
基于SolidWorks的密封件设计软件开发基于SolidWorks的密封件设计软件开发近年来，随着工业技术的不断发展，密封件在很多机械设备中扮演着重要的角色。
密封件的设计直接关系到设备的有效运行和性能表现。
为了提高密封件的设计效率和准确性，许多厂商采用了CAD（计算机辅助设计）软件来进行密封件的设计。
本文将介绍基于SolidWorks的密封件设计软件的开发。
SolidWorks是目前工程界广泛使用的三维CAD软件，具有强大的建模和分析功能。
结合密封件的特点和设计需求，开发基于SolidWorks的密封件设计软件有以下几个方面的考虑。
首先，密封件设计软件应该具有直观、易于操作的界面。
考虑到用户的使用习惯和易学性，软件的界面设计应简洁明了，功能布局合理。
用户可以通过界面快速找到所需功能，并进行操作。
其次，软件应该提供多种常见密封件的建模功能。
密封件种类繁多，如O型圈、螺纹密封、骨架油封等。
软件应该提供包含这些常见密封件的参数化建模工具，方便用户根据实际需求进行设计。
用户可以通过输入尺寸、材料等参数，快速生成符合需求的密封件模型。
软件开发还应考虑密封件的材料选择和性能分析。
密封件的材料选择直接影响着密封件的密封性能和使用寿命。
软件可以提供材料库，包含不同材料的物理性质和适用范围。
用户可以根据实际需求选择适合的材料，并进行性能分析。
软件可以通过模拟软件对密封件的受力情况进行分析，评估密封件的稳定性和密封性能。
在设计过程中，软件还可以提供尺寸校核功能。
用户可以输入工作条件和要求，软件可以根据密封件的结构和材料特性，对其进行力学、热学等方面的分析，来评估密封件的可靠性和适用性。
软件还可以对密封件进行气密性、密封性等性能检测，以验证设计的合理性。
此外，软件还可以提供自动化的文档生成功能。
设计过程中生成的图纸、报告等可以自动生成，提高设计效率并保证设计的准确性。
用户还可以对设计过程进行记录和回放，方便后续的查阅和修改。
SolidWorks 汽车壳体建模
SolidWorks 09汽车壳体建模在SolidWorks中利用三视图进行汽车建模的一般方法是：首先将汽车视图分别导入到相应基准面作为草绘的参考，然后找到各视图中对应的轮廓线，进行投影形成空间曲线，最后进行放样等操作。
限于篇幅，本文将以audi R8为例介绍汽车壳体建模的大致过程，细节部分省略，留给读者朋友自行完善。
一、建模前的图片准备为了使建模过程更加贴合实际，除需准备好audi R8的平面图纸外，建议详细收集该型汽车的实物图片及细节图片.首先利用图片处理软件(如PhotoShop）对图片进行必要的裁剪，将图片以主视图、左视图及俯视图的形式进行裁剪,并分别保存为单独的图片文件，以便后续的操作。
二、汽车壳体建模1、打开SolidWorks软件在操作系统的开始菜单当中依次单击【SolidWorks 2009】→【SolidWorks 2009 x64 Edition SP3。
0】→【SolidWorks 2009 x64 Edition SP3。
0】打开软件或双击桌面快捷图标打开软件，如图1所示。
1)单击【新建】按钮，如图1所示。
2)在弹出的【新建Solidworks文件】对话框中单击【零件】按钮,然后单击【确定】按钮，如图2所示。
图1 软件打开界面图2 新建文件对话框2、导入汽车图片1)在上视基准面新建草图，然后单击【工具】→【草图工具】→【草图图片】，在弹出的对话框中选中[俯视图］图片，单击【打开】按钮，如图3所示，图片将显示在上视基准面中.图3 打开草图图片2）拖动鼠标，将图片移动到中心位置，并调整合适的大小，单击【确定】按钮完成图片调整.为了定位准确，可以在上视基准面参考图片大小,绘制一矩形，标注合适的尺寸,完成汽车图片的导入。
可能需反复调整图片的大小及矩形的大小，最终达到类似于图4的效果,单击右方角的按钮退出草图。
（在调整过程中，可随时双击图片，激活它调整大小和位置）同理，分别在前视基准面和右视基准面插入主视图和左视图，调整到合适的大小及位置。
solidworks包覆方法
solidworks包覆方法SolidWorks是一款非常强大的三维CAD软件，它提供了许多方法来包覆实体。
在本文中，我们将介绍几种常用的SolidWorks包覆方法，以及它们的应用场景和使用技巧。
我们来介绍一种基本的包覆方法——实体包覆。
实体包覆是通过创建一个新的实体来覆盖已有的实体。
在SolidWorks中，可以使用实体包覆工具来完成这一操作。
具体操作步骤如下：1. 选择要包覆的实体。
2. 打开实体包覆工具，选择包覆的类型（例如：柱状、球形、圆锥形等）。
3. 根据需求调整包覆的参数，如高度、直径、角度等。
4. 确认参数设置后，点击确定按钮，即可完成实体包覆操作。
实体包覆方法适用于需要在现有实体上创建新的几何形状的场景。
例如，在设计产品外壳时，可以使用实体包覆方法来创建各种形状的外壳。
除了实体包覆，SolidWorks还提供了一种更灵活的包覆方法——表面包覆。
表面包覆是通过创建一个或多个表面来覆盖已有的实体。
使用表面包覆方法可以更加精确地控制包覆的形状和位置。
具体操作步骤如下：1. 选择要包覆的实体。
2. 打开表面包覆工具，选择包覆的类型（例如：曲面、平面、圆柱面等）。
3. 根据需求调整包覆的参数，如曲率、半径、角度等。
4. 确认参数设置后，点击确定按钮，即可完成表面包覆操作。
表面包覆方法适用于需要创建复杂的曲面形状的场景。
例如，在设计汽车车身时，可以使用表面包覆方法来创建流线型的车身曲面。
除了实体包覆和表面包覆，SolidWorks还提供了一种特殊的包覆方法——曲线包覆。
曲线包覆是通过创建一条或多条曲线来覆盖已有的实体。
使用曲线包覆方法可以在任意位置上创建包覆曲线，从而实现更高度的自定义。
具体操作步骤如下：1. 选择要包覆的实体。
2. 打开曲线包覆工具，选择包覆的类型（例如：圆弧、直线、样条曲线等）。
3. 根据需求绘制曲线，可以通过拖动控制点来调整曲线形状。
4. 确认曲线设置后，点击确定按钮，即可完成曲线包覆操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks如何快速生成密闭壳体
现在我们要使用SolidWorks生成一个大小为10mm×10mm×10mm，厚度为1mm的密闭壳体，这里介绍二种方法。
第一种方法，首先生成一个四面厚度为1mm的矩形管，然后生成两个端盖将矩形管密封，达到所需要的目的。
图1拉伸方式示意
第二种方法，通过抽壳命令来完成，首先绘制一个立方体，然后直接抽壳生成所需模型。
图2抽壳示意，图中为剖视显示
上述两种方法都可以达到我们要求，但相对的使用抽壳命令可以以较少的步骤去完成该设计过程。
图3抽壳生成水瓶
图4抽壳生成四面壳体。
