杭州市2020年高考物理一轮复习：31 电路的基本规律及应用(II)卷
2022年高考物理一轮复习考点优化训练专题：30 电路的基本规律及应用
2022年高考物理一轮复习考点优化训练专题：30 电路的基本规律及应用一、单选题1．（2分）（2020·北京）图甲表示某金属丝的电阻R随摄氏温度t变化的情况。
把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计。
下列说法正确的是（）A．t A应标在电流较大的刻度上，且温度与电流是线性关系B．t A应标在电流较大的刻度上，且温度与电流是非线性关系C．t B应标在电流较大的刻度上，且温度与电流是线性关系D．t B应标在电流较大的刻度上，且温度与电流是非线性关系2．（2分）（2020高二下·江北期末）图示电路中，电源E、r恒定，闭合S后，改变R1、R2接入电路的阻值，下列判断正确的是（）A．若仅增大R1阻值，则R2消耗的电功率必增大B．若仅把滑片P从a滑到b，R1消耗的功率一直增大C．若增大R1阻值，同时也增大R2接入电路的等效阻值，则两电表示数变化量的比值也增大D．不论如何改变R1和R2接入电路的总阻值，两电表的示数变化必然相反3．（2分）（2020高一下·北京期末）如图所示，图线a、b分别为某电源和某定值电阻的U－I图线，现将此电源与此电阻直接相连，根据所学知识分析下列选项正确的是（）A．该电源的内电阻大于定值电阻的阻值B．该电源的内电阻消耗的功率大于定值电阻消耗的功率C．如果减小定值电阻的阻值，电源的输出功率可能增大D．如果减小定值电阻的阻值，电源的效率可能增大4．（2分）（2020高一下·北京期末）如图所示，电流计的内阻R g=98Ω，满偏电流I g=1mA，R1=902Ω，R2=2Ω，则下列说法正确的是（）A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1AB．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是1VC．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1AD．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是1V5．（2分）（2020高一下·北京期末）电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A．电源电压不变，所以电压表读数不变B．电压表读数与电流表A1读数之比变大C．电流表A1读数变大D．电流表A2读数变大6．（2分）（2020高二下·洛阳期末）在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向下调节，下列说法正确的是（）A．灯L1变暗，电压表的示数减小B．灯L2变暗，电流表的示数减小C．电压表和电流表的示数都增大D．灯L1变亮，电容器的带电荷量减少7．（2分）如图所示的U-I图像中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R 的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图像可知（）A．R的阻值为2.5ΩB．电源电动势为3V，内阻为0.5ΩC．电源的输出功率为3.0W D．电源内部消耗功率为1.5W8．（2分）（2020高一下·石家庄期末）在如图所示电路中，电源的电动势和内阻分别为E、r，定值电阻R0的阻值也为r。
2020年高考物理一轮专题： 第32讲 电路的基本规律及应用
2020年高考物理一轮专题：第32讲电路的基本规律及应用姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分）如图所示，电源内阻不计，已知R1＝2 kΩ，R2＝3 kΩ，现用一个内阻为6 kΩ的电压表并联在R2的两端，电压表的读数为6 V．若把它接在a、b两点间，电压表的读数为（）A . 18 VB . 12 VC . 8 VD . 6 V2. （2分）(2018·杭州模拟) 智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置。
充电宝的转化率是指电源放电总量占电源容量的比值，一般在0.60-0.70之间（包括移动电源和被充电池的线路板、接头和连线的损耗)。
如图为某一款移动充电宝，其参数见下表，下列说法正确的是（）A . 充电宝充电时将电能转化为内能B . 该充电宝最多能储存能量为C . 该充电宝电量从零到完全充满电的时间约为2hD . 该充电宝给电量为零、容量为3000mAh的手机充电，则理论上能充满2次3. （2分）下列说法正确的是（）A . 因为电流强度有方向，因此电流强度是矢量B . 金属导体中通有电流时，导体内部场强处处为零C . 导体的电阻与电压成正比，与电流成反比D . 以上说法都不对4. （2分） (2017高二上·郑州期中) 在纯电阻电路中，当用一个固定的电源（设E、r 是定值）向变化的外电阻供电时，关于电源的输出功率 P 随外电阻 R 变化的规律如图所示，则下列说法错误的是（）A . 当 R=r 时，电源有最大的输出功率B . 当 R=r 时，电源的效率η=50%C . 电源的输出功率 P 随外电阻 R 的增大而增大D . 电源的效率η随外电阻 R 的增大而增大5. （2分）用电动势E=6 V、内电阻r=4 Ω的直流电源分别单独对下列四个小灯泡供电，实际消耗电功率最大的小灯泡的额定电压和额定功率是（设灯泡电阻不随电压变化）（）A . 6 V，12 WB . 6 V，9 WC . 6 V，4 WD . 6 V，3 W6. （2分） (2018高二下·玉溪期末) 如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd ，固定在水平面内且处于方向竖直向下的匀强磁场B中。
2025年高考人教版物理一轮复习专题训练—电路的基本概念及规律(附答案解析)
错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!2025年高考人教版物理一轮复习专题训练—电路的基本概念及规律（附答案解析）1．(2023·江西萍乡市期中)电鳐是一种放电能力很强的鱼类，它借助头侧与胸鳍间发达的卵圆形发电器官，产生最高达到200 V的电压，其放电电流可达60 A，有海中“活电站”之称。
某电鳐每秒能放电150次，其放电情况可近似如图所示。
则1 s内该电鳐放电的电荷量大约为()A．300 C B．180 C C．60 C D．30 C2.某一导体的伏安特性曲线如图中AB段(曲线)所示，以下关于导体的电阻说法正确的是()A．B点对应的电阻为12 ΩB．B点对应的电阻为40 ΩC．工作状态从A变化到B时，导体的电阻因温度的影响改变了1 ΩD．工作状态从A变化到B时，导体的电阻因温度的影响改变了9 Ω3．(2024·浙江省模拟)在我国偏远乡村的电路上常用熔断保险丝。
当电路中有较大电流通过时，保险丝会快速熔断，及时切断电源，保障用电设备和人身安全。
经测量，有一段电阻为R 、熔断电流为2 A 的保险丝。
若将这段保险丝对折后绞成一根，那么保险丝的电阻和熔断电流将变为( ) A.14R ,4 A B.12R ,4 A C.14R ,0.5 A D.12R ,1 A 4．(2023·重庆市七校联考)如图甲所示为一款儿童电动汽车，该款电动汽车的部分参数如图乙所示，则下列说法正确的是( )A ．电机的输入功率等于54 WB ．电源规格中的45 A·h ，A·h 是电功的单位C ．电机在正常工作时突然被卡住不转动，此时通过电机的电流会超过2 AD ．电机线圈的电阻为6 Ω5．(2020·全国卷Ⅰ·17)图(a)所示的电路中，K 与L 间接一智能电源，用以控制电容器C 两端的电压U C 。
2020届高考物理一轮复习热点题型归纳与变式演练 电学基本规律的应用(原卷版)
2020届高考物理一轮复习热点题型归纳与变式演练电学基本规律的应用【专题导航】目录热点题型一电路的动态分析 (1)阻值变化下的动态分析 (2)电路结构变化下的动态分析 (3)含容电路的动态分析 (3)电路故障的分析 (4)热点题型二对闭合电路欧姆定律的理解和应用 (4)闭合电路欧姆定律的计算 (5)电源与电阻U－I图象的对比 (5)热点三电功电功率电热热功率 (6)热点题型四电源的功率和效率 (8)电源输出功率的极值问题的处理方法 (8)【题型演练】 (10)【题型归纳】热点题型一电路的动态分析1．解决电路动态变化的基本思路“先总后分”——先判断总电阻和总电流如何变化．“先干后支”——先分析干路部分，再分析支路部分．“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路．2．电路动态分析的方法(1)程序法：基本思路是“部分→整体→部分”．即(2)极限法：因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)串反并同法：“串反”是指某一电阻增大(或减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(或增大)．“并同”是指某一电阻增大(或减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(或减小)．3．分析含容电路应注意的两点(1)电路稳定后，电容器所在支路电阻无电压降，因此电容器两极板间的电压就等于该支路两端的电压．在电路稳定后，与电容器串联的电阻阻值变化，不影响电路中其他电表示数和灯泡亮度．(2)电路中的电流、电压变化时，将会引起电容器的充、放电．如果电容器两端电压升高，电容器将充电，电荷量增大；如果电容器两端电压降低，电容器将通过与它连接的电路放电，电荷量减小．4．电路故障问题的分析方法与技巧(1)故障特点①断路特点：表现为电路中的两点间电压不为零而电流为零，并且这两点与电源的连接部分没有断点．②短路特点：用电器或电阻发生短路，表现为有电流通过电路但其两端电压为零．(2)检查方法①电压表检测：如果电压表示数为零，则说明可能在并联路段之外有断路，或并联路段短路．②欧姆表检测：当测量值很大时，表示该处是断路，当测量值很小或为零时，表示该处是短路．在运用欧姆表检测时，电路一定要切断电源．③电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，要注意电流表的极性和量程．④假设法：将整个电路划分为若干部分，然后逐一假设某部分电路发生某种故障，运用闭合电路或部分电路的欧姆定律进行推理．阻值变化下的动态分析【例1】．(多选)(2019·上海杨浦区模拟)如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑片在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑片向a端移动，则下列说法正确的是()A．电源的总功率减小B．R3消耗的功率增大C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小【变式】(多选)(2019·大连模拟)在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，、为理想电流表和电压表．在滑动变阻器滑片P自a端向b端滑动的过程中，下列说法中正确的是()A．电压表示数减小B．电流表示数增大C．电阻R2消耗的功率增大D．a点的电势降低电路结构变化下的动态分析【例2】. (2019·安徽“江南”十校联考)如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法中正确的是()A．电压表读数将变小B．L1亮度不变，L2将变暗C．L1将变亮，L2将变暗D．电源内阻的发热功率将变小含容电路的动态分析【例3】．(2019·石家庄模拟)在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V为理想电流表和电压表．在滑动变阻器滑动头P自a 端向b端滑动的过程中，下列说法中正确的是()A．电压表示数变小B．电流表示数变小C．电容器C所带电荷量增多D．a点的电势降低如图所示，电源电动势为E，内阻为r，闭合开关S，不考虑灯丝电阻随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是()A．电流表读数减小，小灯泡L1变暗B．电压表读数变大C．电流表读数增大，小灯泡L2变暗D．电容器所带电荷量增大电路故障的分析【例4】．(多选)在探究电路故障时，某实验小组设计了如图所示的电路，当开关闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A的亮度变暗，小灯泡B的亮度变亮．则下列对电路故障的分析正确的是()A．可能是定值电阻R1短路B．可能是定值电阻R2断路C．可能是定值电阻R3断路D．可能是定值电阻R4短路【变式】如图所示的电路中，闭合开关S，灯L1、L2正常发光．由于电路出现故障，突然发现L1变亮，L 变暗，电流表的读数变小，根据分析，发生的故障可能是()A．R1断路B．R2断路C．R3短路D．R4短路热点题型二对闭合电路欧姆定律的理解和应用在恒流电路中常会涉及两种U－I图线，一种是电源的伏安特性曲线(斜率为负值的直线)，另一种是电阻的伏安特性曲线(过原点的直线)．求解这类问题时要注意二者的区别．闭合电路欧姆定律的计算【例5】．飞行器在太空飞行，主要靠太阳能电池提供能量．若有一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA.若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是( ) A ．0.10 V B ．0.20 V C ．0.30 V D ．0.40 V【变式】两个相同的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，则电源的内阻为( ) A ．4R B ．R C ．R2 D ．无法计算电源与电阻U －I 图象的对比 1．利用两种图象解题的基本方法利用电源的U －I 图象和电阻的U －I 图象解题，无论电阻的U －I 图象是线性还是非线性，解决此类问题的基本方法是图解法，即把电源和电阻的U －I 图线画在同一坐标系中，图线的交点坐标的意义是电阻直接接在该电源两端时工作电压和电流，电阻的电压和电流可求，其他的量也可求． 2．非线性元件有关问题的求解，关键在于确定其实际电压和电流，确定方法如下： (1)先根据闭合电路欧姆定律，结合实际电路写出元件的电压U 随电流I 的变化关系． (2)在原U －I 图象中，画出U 、I 关系图象． (3)两图象的交点坐标即为元件的实际电流和电压．(4)若遇到两元件串联或并联在电路中，则要结合图形看电压之和或电流之和确定其实际电流或实际电压的大小．【例6】．(多选) 如图所示的U －I 图象中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R 的U －I 图线，用该电源直接与电阻R 连接成闭合电路，由图象可知( )A ．R 的阻值为1.5 ΩB ．电源电动势为3 V ，内阻为0.5 ΩC ．电源的输出功率为3.0 WD ．电源内部消耗功率为1.5 W【变式】(2019·南昌模拟)如图所示，图线甲、乙分别为电源和某金属导体的U -I 图线，电源的电动势和内阻分别用E 、r 表示，根据所学知识分析下列选项正确的是 ( )A ．E ＝50 VB ．r ＝253ΩC ．当该导体直接与该电源相连时，该导体的电阻为 20 ΩD ．当该导体直接与该电源相连时，电路消耗的总功率为80 W热点三 电功 电功率 电热 热功率 1.电功和电热、电功率和热功率的区别与联系2.非纯电阻电路的分析方法(1)抓住两个关键量：确定电动机的电压U M 和电流I M 是解决所有问题的关键．若能求出U M 、I M ，就能确定电动机的电功率P ＝U M I M ，根据电流I M 和电动机的电阻r 可求出热功率P r ＝I 2M r ，最后求出输出功率P 出＝P －P r .(2)坚持“躲着”求解U M 、I M ：首先，对其他纯电阻电路、电源的内电路等，利用欧姆定律进行分析计算，确定相应的电压或电流．然后，利用闭合电路的电压关系、电流关系间接确定非纯电阻电路的工作电压和电流．(3)应用能量守恒定律分析：要善于从能量转化的角度出发，紧紧围绕能量守恒定律，利用“电功＝电热＋其他能量”寻找等量关系求解．【例7】 (多选)(2019·安徽六安模拟)如图所示，一台电动机提着质量为m 的物体，以速度v 匀速上升，已 知电动机线圈的电阻为R ，电源电动势为E ，通过电源的电流为I ，当地重力加速度为g ，忽略一切阻力及 导线电阻，则 ( )A ．电源内阻r ＝E I －RB ．电源内阻r ＝E I －mgv I 2－RC ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大D ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小【变式】如图，电路中电源电动势为3.0 V ，内阻不计，L 1、L 2、L 3为三个相同规格的小灯泡，小灯泡的伏 安特性曲线如图所示．当开关闭合后，下列说法中正确的是 ( )A．L1中的电流为L2中电流的2倍B．L3的电阻约为1.875 ΩC．L3的电功率约为0.75 W D．L2和L3的总功率约为3 W4.如图所示，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω，闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是()A．电动机的输出功率为14 W B．电动机两端的电压为7.0 VC．电动机产生的热功率为4.0 W D．电源输出的功率为24 W热点题型四电源的功率和效率电源输出功率的极值问题的处理方法对于电源输出功率的极值问题，可以采用数学中求极值的方法，也可以采用电源的输出功率随外电阻的变化规律来求解．但应当注意的是，当待求的最大功率对应的电阻值不能等于等效电源的内阻时，此时的条件是当电阻值最接近等效电源的内阻时，电源的输出功率最大．假设一电源的电动势为E ，内阻为r ，外电路有一可调电阻R ，电源的输出功率为： P 出＝I 2R ＝E 2R （R ＋r ）2＝E 2（R －r ）2R＋4r .由以上表达式可知电源的输出功率随外电路电阻R 的变化关系为： (1)当R ＝r 时，电源的输出功率最大，为P m ＝E 24r ；(2)当R ＞r 时，随着R 的增大，电源的输出功率越来越小； (3)当R ＜r 时，随着R 的增大，电源的输出功率越来越大；(4)当P 出＜P m 时，每个输出功率对应两个外电阻阻值R 1和R 2，且R 1R 2＝r 2.【例7】(2019·西安模拟)如图所示，E ＝8 V ，r ＝2 Ω，R 1＝8 Ω，R 2为变阻器接入电路中的有效阻值，问：(1)要使变阻器获得的电功率最大，则R 2的取值应是多大？这时R 2的功率是多大？(2)要使R 1得到的电功率最大，则R 2的取值应是多大？R 1的最大功率是多大？这时电源的效率是多大？ (3)调节R 2的阻值，能否使电源以最大的功率E 24r输出？为什么？【变式】将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P 与电阻箱读数R 变化的曲线如图 所示，由此可知 ( )A ．电源最大输出功率可能大于45 WB ．电源内阻一定等于5 ΩC ．电源电动势为45 VD ．电阻箱所消耗功率P 最大时，电源效率大于50% 【变式2】图甲为某元件R 的U －I 特性曲线，把它连接在图乙所示电路中．已知电源电动势E ＝5 V ，内阻r ＝1.0 Ω，定值电阻R 0＝4 Ω.闭合开关S 后，求：(1)该元件的电功率；(2)电源的输出功率．【题型演练】1．如图所示，关于闭合电路，下列说法正确的是()A．电源正、负极被短路时，电流很大B．电源正、负极被短路时，电压表示数最大C．外电路断路时，电压表示数为零D．外电路电阻增大时，电压表示数减小2．如图所示，直线A为某电源的U-I图线，曲线B为某小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是()A．4 W,8 W B．2 W,4 W C．2 W,3 W D．4 W,6 W3．如图所示，已知电源电动势为6 V，内阻为1 Ω，保护电阻R0＝0.5 Ω，则当保护电阻R0消耗的电功率最大时，这个电阻箱R的读数和电阻R0消耗的电功率的最大值为()A．1 Ω，4 W B．1 Ω，8 W C．0,8 W D．0.5 Ω，8 W 4．(2019·湖南十校联考)如图所示为某闭合电路电源的输出功率随电流变化的图象，由此图象可以判断()A．电源的内耗功率最大为9 W B．电源的效率最大为50%C．输出功率最大时，外电路的总电阻为4 Ω D．电源的电动势为12 V5．(2019·河北石家庄模拟)在如图所示电路中，L1、L2为两只完全相同、阻值恒定的灯泡，R为光敏电阻(光照越强，阻值越小)．闭合电键S后，随着光照强度逐渐增强()A．L1逐渐变暗，L2逐渐变亮B．L1逐渐变亮，L2逐渐变暗C．电源内电路消耗的功率逐渐减小D．光敏电阻R和L1消耗的总功率逐渐增大6.(2019·河南南阳模拟)硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图象(电池内阻不是常量)，图线b是某电阻R的U－I图象．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为()A．5.5 Ω B．7.0 Ω C．12.0 Ω D．12.5 Ω7．(2019·重庆江津中学模拟)两位同学在实验室利用如图甲所示的电路测定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．根据数据描绘了如图乙所示的两条U－I直线．则图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑动头P滑到了最右端B．电源的输出功率最大C．定值电阻R0上消耗的功率为1.0 W D．电源的效率达到最大值8.．(2019·河北沧州模拟)在如图所示的电路中，电源电动势E＝3 V，内电阻r＝1 Ω，定值电阻R1＝3 Ω，R2＝2 Ω，电容器的电容C＝100 μF，则下列说法正确的是()A．闭合开关S，电路稳定后电容器两端的电压为1.5 VB．闭合开关S，电路稳定后电容器所带电荷量为3.0×10－4 CC．闭合开关S，电路稳定后电容器极板a所带电荷量为1.5×10－4 CD．先闭合开关S，电路稳定后断开开关S，通过电阻R1的电荷量为3.0×10－4 C9(2019·广东华南三校联考)如图所示电路，电源内阻不能忽略，R1阻值小于变阻器的总电阻，初态滑片P位于变阻器的中点，P由中点向上移动到顶端的过程中()A．电源的内功率先减小后增大B．电源的效率先减小后增大C．电流表的示数先减小后增大D．电压表的示数先增大后减小10.如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P(5.2，3.5)、Q(6，5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是()A．电源1与电源2的内阻之比是3∶2B．电源1与电源2的电动势之比是1∶1C．在这两种连接状态下，小灯泡的电阻之比是1∶2D．在这两种连接状态下，小灯泡消耗的功率之比是7∶10。

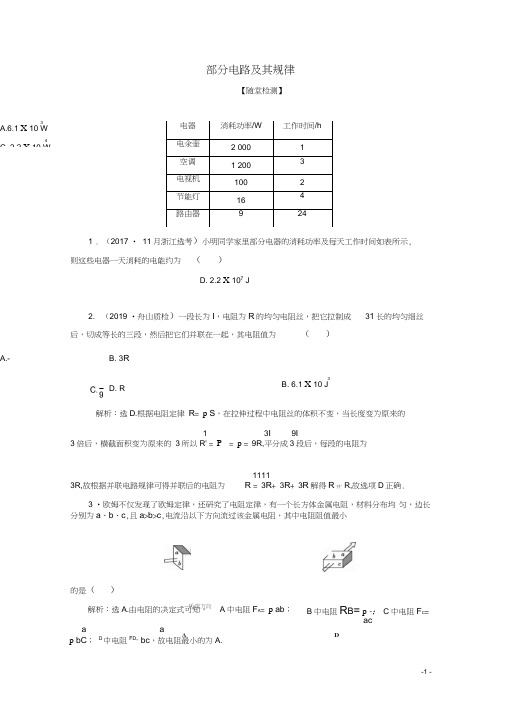

(浙江选考)2020版高考物理总复习练习：第七章1第1节部分电路及其规律练习(含解析)
部分电路及其规律【随堂检测】1 . （2017 • 11月浙江选考）小明同学家里部分电器的消耗功率及每天工作时间如表所示, 则这些电器一天消耗的电能约为（ ）D. 2.2 X 107 J2. （2019 •舟山质检）一段长为I ，电阻为R 的均匀电阻丝，把它拉制成 31长的均匀细丝后，切成等长的三段，然后把它们并联在一起，其电阻值为（ ）B. 3RD. R解析：选D.根据电阻定律 R = p S ，在拉伸过程中电阻丝的体积不变，当长度变为原来的1 3I 9I3倍后，横截面积变为原来的 3所以R' = P - = p = 9R,平分成3段后，每段的电阻为11113R,故根据并联电路规律可得并联后的电阻为R = 3R + 3R + 3R 解得R 并=R,故选项D 正确.3 •欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体金属电阻，材料分布均 匀，边长分别为a 、b 、c ,且a >b >c ,电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（）解析：选A.由电阻的决定式可知， A 中电阻F A = p ab ；a ap bC ； D 中电阻F D=pbc ，故电阻最小的为A.电器 消耗功率/W 工作时间/h电氽壶 2 000 1 空调 1 200 3 电视机 100 2 节能灯 16 4 路由器9243A.6.1 X 10 W 4C. 2.2 X 10 WA.-B 中电阻R B = p -；C 中电阻F C =ac3B. 6.1 X 10 JA 氐疏方向D4. （2019 •宁波联考）QQ 是一款流行的互联网即时通讯工具，新版本 长”新功能，用户通过积累在线时长可以获得更高等级、享受更多服务，许多网友为追求虚 拟的等级而纯粹地开机在线，造成大量的电能浪费.如图所示是某网友QQ 界面的电脑屏幕抓拍图，请你估算他升到下一级还要消耗多少电能（假定QQ^Q2017soboosoFSSF-1QQ 好友A. 0.2 kW • hB. 2 kW • hD. 200 kW • h 解析：选B.电脑正常工作时的功率约为200 W ,该网友升到下一级还要消耗的电能为=Pt = 2 kW • h ,选项B 正确.5. （2019 •绍兴调研）R 、R 的伏安特性曲线如图所示•下列说法正确 的是（ ）A. R 、R 并联后的总电阻的伏安特性曲线在区域IB. R 、R 并联后的总电阻的伏安特性曲线在区域nC. R 、R 串联后的总电阻的伏安特性曲线在区域ID. R 、R 串联后的总电阻的伏安特性曲线在区域n解析：选A.在I — U 图象中，图线上的点与坐标原点连线的斜率表示导体电阻的倒数，由 图可知电阻R 的阻值较大，电阻 艮的阻值较小.R 、艮并联后的总电阻小于任意一个电阻值, 所以伏安特性曲线在电阻值比较小的I 区，故 A 正确，B 错误；若将两电阻串联后接入电路, 由于串联后的总电阻大于任意一个电阻，所以R 、R 串联后的总电阻的伏安特性曲线在电阻值比较大的区域川，故 C 、D 错误.【课后达标检测】一、选择题1.如图所示是某一电器的铭牌.从铭牌上的信息可推断该铭牌对应的电器可能是（：型号:rsj-iwn : ：规搐:180 mm ：额従电压；220 V-: ；额足频率：50 Hz :QQ 推出了“在线时 在线时任z 2恥小时 升级剩氽时间：10小时C. 20 kW • h C.电炎斗 □屯热亚答案：A2 . （2016 • 10月浙江选考）如图为一种服务型机器人，其额定功率为 48 W,额定工作电压为 24 V .机器人的锂电池容量为 20 A • h.则机器人（ ）A. 额定工作电流为 20 AB. 充满电后最长工作时间为 2 hC. 电池充满电后总电量为 7.2 X 104 CD. 以额定电流工作时每秒消耗能量为20 J答案：C 3.（2019 •浙江十校联考）在如图所示电路中，AB 为粗细均匀、长为L 的电阻丝，以 A 、B 上各点相对 A 点的电压为纵坐标，各点离 A 点的距离U 甲D・Ur 2 II2II I 甲UI解析：选 C.由电阻疋律 R 甲―$=4pn d 2, R 乙―S Z =2pT d 2, P 甲 =F 甲, P 乙=要使P 甲 = P 乙，即壯U 乙，答案：A4.（2019 •台州质检）电位器是变阻器的一种•如图所示，如果把电位器 与灯泡串联起来，利用它改变灯的亮度，下列说法正确的是（ ）A. 连接A 、B 使滑动触头顺时针转动，灯泡变亮B. 连接A 、C 使滑动触头逆时针转动，灯泡变亮C. 连接A C 使滑动触头顺时针转动，灯泡变暗©嵐膜电阴解析：选D.根据电位器结构和连接可知：连接A 、B 使滑动触头顺时针转动时回路电阻增大，回路电流减小，灯泡变暗， A 错误；同理，D 正确；连接 A C 时，滑动触头不能改变回 路电阻，灯泡亮度不变，故B C 错误.5.把两根同种材料做成的电阻丝，分别接在两个电路中，甲电阻丝长为I ，直径为d,l dB. U 甲—迈0乙="2"F乙,x 为横坐标，则£ DE普=訂2，故器.2.6 .用电动势为E 、内电阻为r 的电池组直接向线圈电阻为 工作后，测得通过的电流为I 、电动机两端的电压为U,则（ ）A. 电路中电流1 =黒B. 在时间t 内，电池组消耗的化学能为IEtC.在时间t 内，电动机输出的机械能是 IEt - I 2rtD. 以上说法都不对解析：选B.当电动机正常工作时，其电路是非纯电阻电路， 定义知在时间t 内，电池组消耗的化学能为IEt , B 正确；电动机的输出功率是机械功率，根据能量守恒定律得，P 出=P 电一戸热=UI - I 2R 在时间t 内，电动机输出的机械能是 IUt - I 2Rt , 故C 、D 错误.7. （2019 •绍兴质检）电话的话筒可以把声音信号转换为电流信号•碳精话筒的结构如图 所示，碳精盘和振动膜之间充满了接触不紧密的碳粒•声音使振动膜振动，改变碳粒接触的 紧密程度，可改变电路中电流的大小•对此，以下说法正确的是（ ）A. 如果声波的频率越高，则电路中的电流越大B. 如果声波的频率越高，则电路中的电流越小C. 如果声波的振幅越高，则电路中的电流越大D. 如果声波的振幅越高，则电路中的电流越小解析：选C.改变碳粒接触的紧密程度， 实际上改变的是其电阻， 接触越紧密，电阻越小•而 声波的振幅越高，则碳粒接触的程度越紧密.8.（2019 •嘉兴高二期中）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为 0.3 C,消耗的电能为0.9 J .为在相同时间内使 0.6 C 的电荷量通过该电阻，在其两端需加的电压和 消耗的电能分别是（）A . 3 V 1.8 J B. 3 V 3.6 J C. 6 V 1.8 JR 的电动机供电，电动机正常Z R E ，故A 错D. 6 V 3.6 J话简解析：选D.设两次加在电阻R上的电压分别为U和U2,通电的时间都为t.由公式W= Uq1 和W= URt 可得：u = 3 V , R= 0.1.再由U2q2和U t 可得：U^= 6 V , W= 3.6 J，故D正确.9.（2019 •宁波质检）在研究微型电动机的性能时，应用如图所 的实验电路•调节滑动变阻器 R 并控制电动机停止转动时，电流表 电压表的示数分别为 0.50 A 和2.0 V .重新调节 R 并使电动机恢复 常运转，此时电流表和电压表的示数分别为 2.0A 和24.0 V .则这电动机正常运转时输出功率为 （）A . 32 WD. 48 W解析：选 A.当电动机停止转动时，此时电动机相当于一个纯电阻，所以由题中的两表读 数，可以计算出电动机的内阻为r = *代入数据得r = 4 Q,重新调节R 并使电动机恢复正常运转，根据题中的两表读数， 计算出电动机的输出功率为 P= UI - I 2r ,代入数据得P = 32 WB C 、D 错误，A 正确.10. 某导体中的电流随其两端电压的变化如图所示，则下列说法中正 确的是（）A. 加5 V 电压时，导体的电阻约是5 QB. 加11 V 电压时，导体的电阻约是 1.4 QC. 由图可知，随着电压的增大，导体的电阻不断减小D. 由图可知，随着电压的减小，导体的电阻不变解析：选A.对某些导体，其伏安特性曲线不是直线，但曲线上某一点的5 V 电压时，*值为5,所以此时电阻为 5 Q , A 正确; 当电压增大时，*值增大，即电阻增大，综合判断可知B 、CD 错误.二、非选择题11. （2019 •丽水高二月考）某地要把河水抽高 20 m ,进入蓄水池，用一台电动机通过传 动效率为80%勺皮带，带动效率为 60%勺离心水泵工作.工作电压为380 V ，此时输入电动机的电功率为19 kW ,电动机的内阻为 0.4 Q .已知水的密度为1X 103 kg/m 3，重力加速度取 10 m/s 2. 求:（1） 电动机内阻消耗的热功率；（2）将蓄水池蓄入864 m 3的水需要的时间（不计进、出水口的水流速度 ）. 解析：（1）设B. 44 WC. 47 W 值仍表示该点所对应的电阻值.本题中给出的导体加示电动机的电动率为P,则P= UI设电动机内阻r上消耗的热功率为P，则P r = I 2r代入数据解得 R = 1X 103 W.(2)设蓄水总质量为 M 所用抽水时间为t .已知抽水高度为h ,容积为V 水的密度为p , 则M= p V设质量为M 的河水增加的重力势能为 △ & 则△ 6= Mgh设电动机的输出功率为 F 0,贝U P o = P — P r 根据能量守恒定律得P o t x 60%X 80%= △丘代入数据解得4t = 2X 10 s.答案：(1)1 x 10 3 W (2)2 x 104 s12. (2019 •舟山检测)用一个额定电压为12 V 的灯泡做实验，测得灯丝电阻随灯泡两端 电压变化关系图象如图所示.(1)在正常发光条件下，灯泡的电功率为多大?(2)设灯丝电阻与绝对温度成正比，室温为T = 300 K ，求正常发光条件下灯丝的温度.(3) 将一定值电阻与灯泡串联后接到 20 V 电压上，要使灯泡能正常发光，串联的电阻为多大?解析：(1) U= 12 V时正常发光，此时灯泡电阻为R= 8 Q U2 122 则P= -W= 18 W.R 8⑵U= 0时，灯丝为室温，此时电阻R= 1 Q由题意设R= kT则有8= kT。

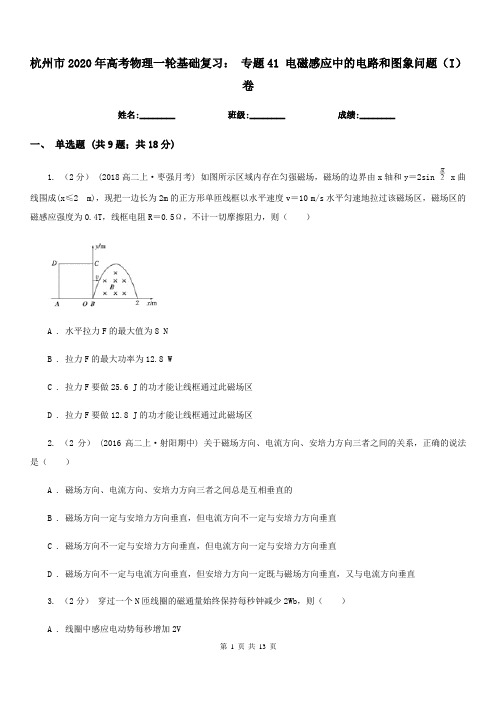

杭州市2020年高考物理一轮基础复习： 专题41 电磁感应中的电路和图象问题(I)卷
杭州市2020年高考物理一轮基础复习：专题41 电磁感应中的电路和图象问题（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分） (2018高二上·枣强月考) 如图所示区域内存在匀强磁场，磁场的边界由x轴和y＝2sin x曲线围成(x≤2m)，现把一边长为2m的正方形单匝线框以水平速度v＝10 m/s水平匀速地拉过该磁场区，磁场区的磁感应强度为0.4T，线框电阻R＝0.5Ω，不计一切摩擦阻力，则（）A . 水平拉力F的最大值为8 NB . 拉力F的最大功率为12.8 WC . 拉力F要做25.6 J的功才能让线框通过此磁场区D . 拉力F要做12.8 J的功才能让线框通过此磁场区2. （2分） (2016高二上·射阳期中) 关于磁场方向、电流方向、安培力方向三者之间的关系，正确的说法是（）A . 磁场方向、电流方向、安培力方向三者之间总是互相垂直的B . 磁场方向一定与安培力方向垂直，但电流方向不一定与安培力方向垂直C . 磁场方向不一定与安培力方向垂直，但电流方向一定与安培力方向垂直D . 磁场方向不一定与电流方向垂直，但安培力方向一定既与磁场方向垂直，又与电流方向垂直3. （2分）穿过一个N匝线圈的磁通量始终保持每秒钟减少2Wb，则（）A . 线圈中感应电动势每秒增加2VB . 线圈中感应电动势每秒减少2VC . 线圈中无感应电动势D . 线圈中感应电动势保持不变4. （2分） (2017高二上·河北期末) 图中L是绕在铁芯上的线圈，它与电阻R、R0、电键和电池E可构成闭合回路．线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相同时，该电流为正，否则为负．电键K1和K2都处在断开状态．设在t=0时刻，接通电键K1 ，经过一段时间，在t=tl时刻，再接通电键K2 ，则能较正确地表示L中的电流I随时间t变化的图线是下面给出的四个图中的哪个图？（）A .B .C .D .5. （2分） (2017高二下·巴彦期中) 如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab边垂直．则下列各图中哪一个可以定性地表示线框在进入磁场的过程中感应电流随时间变化的规律（）A .B .C .D .6. （2分） (2017高二上·黑龙江期末) 如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab边垂直．则下列各图中哪一个可以定性地表示线框在上述过程中感应电流随时间变化的规律？（）A .B .C .D .7. （2分） (2017高二上·福建期末) 如图所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放有一金属棒MN．现从t=0时刻起，给金属棒通以图示方向的电流且电流强度与时间成正比，即I=kt，其中k为常量，金属棒与导轨始终垂直且接触良好．下列关于金属棒的速度v、加速度a随时间t变化的图象可能正确的是（）A .B .C .D .8. （2分）一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动。
2024届高考一轮复习物理教案(新教材鲁科版)：电路的基本概念及规律
考情分析闭合电路欧姆定律及其应用2022·北京卷·T132022·江苏卷·T22020·北京卷·T122020·江苏卷·T6含容电路的电流和电压2022·北京卷·T92020·全国卷Ⅰ·T17电阻定律2020·浙江1月选考·T6含电动机的电路2019·浙江4月选考·T8测电阻类实验2022·全国甲卷·T222022·全国乙卷·T232022·北京卷·T152022·广东卷·T122022·山东卷·T142021·山东卷·T142021·浙江6月选考·T182021·广东卷·T122021·北京卷·T162020·全国卷Ⅰ·T222018·全国卷Ⅰ·T232018·全国卷Ⅲ·T23实验：测量电源的电动势和内阻2022·湖北卷·T132021·全国乙卷·T232021·天津卷·T102021·湖南卷·T122020·山东卷·T142020·浙江7月选考·T18电表改装实验：用多用电表测量电学中的物理量2022·辽宁卷·T112022·河北卷·T122022·湖南卷·T122021·辽宁卷·T122019·全国卷Ⅰ·T232019·全国卷Ⅲ·T232018·全国卷Ⅱ·T22试题情境生活实践类家用电器、新能源电动汽车、超级电容器、手机充电等学习探究类电表改装、导体电阻率的测量、测量电源的电动势和内阻、用多用电表测量电学中的物理量第1讲 电路的基本概念及规律目标要求 1.了解电流的定义及I ＝qt ，会推导电流的微观表达式.2.理解电阻的概念，掌握电阻定律.3.掌握串并联电路的特点，理解电表改装的原理.4.理解电功、电功率、焦耳定律，会区分纯电阻电路和非纯电阻电路．考点一 电流的概念及表达式1．电流电荷的定向移动形成电流，I ＝qt.2．电流形成的条件：导体中有自由电荷；导体两端存在电压．3．电流的标矢性：电流是标量，但有方向，规定正电荷定向移动的方向为电流的方向．1．由I ＝qt 可知，I 与q 成正比，与t 成反比．( × )2．虽然电流有方向，但电流为标量．( √ )3．电荷定向移动产生电流，所以电荷的移动速率就是电流的传导速率．( × )电流的三种表达式及其比较公式 适用范围字母含义公式含义I ＝q t一切电路q 为时间t 内通过导体横截面的电荷量qt反映了I 的大小，但不能说I ∝q 、I ∝1tI ＝nqS v一切电路n ：导体单位体积内的自由电荷数q ：每个自由电荷的电荷量 S ：导体横截面积 v ：电荷定向移动速率从微观上看，n 、q 、S 、v 决定了I 的大小I ＝U R金属、电解液U ：导体两端的电压 R ：导体本身的电阻I 由U 、R 决定，I ∝U 、I ∝1R考向1 公式I ＝q /t 的应用例1 (2023·安徽芜湖市模拟)如图所示，电解池内有一价的电解液，t 时间内通过溶液内面积为S 的截面的正离子数是n 1，负离子数是n 2，设元电荷为e ，以下说法中正确的是( )A ．当n 1＝n 2时电流大小为零B ．当n 1＜n 2时，电流方向从B →A ，电流大小为I ＝(n 2－n 1)et C ．当n 1＞n 2时，电流方向从A →B ，电流大小为I ＝(n 1－n 2)etD ．溶液内电流方向从A →B ，电流大小为I ＝(n 1＋n 2)et答案 D解析 电流的方向与正离子定向移动方向相同，则溶液内电流方向从A 到B ，t 时间内通过溶液截面S 的电荷量为q ＝n 1e ＋n 2e ，则根据电流的定义式可得I ＝q t ＝n 1e ＋n 2e t ＝(n 1＋n 2)e t ，A 、B 、C 错误，D 正确．考向2 电流的微观表达式例2 在长度为l 、横截面积为S 、单位体积内自由电子数为n 的金属导体两端加上电压，导体中就会产生匀强电场．导体内电荷量为e 的自由电子在电场力作用下先做加速运动，然后与做热运动的阳离子碰撞而减速，如此往复，所以我们通常将自由电子的这种运动简化成速率为v (不随时间变化)的定向运动．已知阻碍电子运动的阻力大小与电子定向移动的速率v 成正比，即F f ＝k v (k 是常量)，则该导体的电阻应该等于( ) A.kl neS B.kl ne 2S C.kS nel D.kSne 2l答案 B解析 电子定向移动，由平衡条件得k v ＝e U l ，则U ＝k v l e ，导体中的电流I ＝neS v ，电阻R ＝UI ＝klne 2S，选项B 正确． 考点二 欧姆定律及电阻定律1．部分电路欧姆定律(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比． (2)表达式：I ＝UR.(3)适用范围：金属导电和电解质溶液导电，不适用于气态导体或半导体元件． 2．对U －I 图像和I －U 图像的理解(如图甲、乙所示)(1)图线a 、e 、d 、f 表示线性元件，b 、c 表示非线性元件．(2)图线b 的斜率不断变小，电阻不断变小；图线c 的斜率不断变大，电阻不断变小． (3)图中R a >R e ，R d <R f .(选填“>”“<”或“＝”)(4)对于非线性元件，应根据R ＝UI 计算某点的电阻，而不是该点切线的斜率(或斜率的倒数)．3．电阻定律(1)内容：同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻还与构成它的材料有关． (2)公式：R ＝ρlS.其中l 是导体的长度，S 是导体的横截面积．ρ是导体的电阻率，其国际单位是欧·米，符号为Ω·m . (3)电阻率①物理意义：反映导体的导电性能，是导体材料本身的属性． ②电阻率与温度的关系金属：电阻率随温度升高而增大；负温度系数半导体：电阻率随温度升高而减小；超导体：一些金属和合金在温度低到临界温度时，电阻可以降到0.1．由R ＝UI 知，导体的电阻与导体两端的电压成正比，与流过导体的电流成反比．( × )2．由ρ＝RSl 知，导体的电阻率与导体的电阻和横截面积的乘积成正比，与导体的长度成反比．( × )3．电阻率越大，导体对电流的阻碍作用就越大．( × ) 4．U －I 图像斜率的变化反映阻值的变化．( √ )电阻的决定式和定义式的区别公式R ＝ρl SR ＝U I区别电阻的决定式 电阻的定义式说明了电阻的决定因素提供了一种测电阻的方法，并不说明电阻与U 和I 有关只适用于粗细均匀的金属导体和浓度均匀的电解质溶液适用于任何纯电阻导体考向1 欧姆定律的理解和应用例3 小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线在P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法中错误的是( )A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率等于图中矩形PQOM 所围的面积 答案 C解析 由题图可知，U 越大，小灯泡的电阻越大，故A 说法正确；R ＝UI 中的U 、I 与小灯泡所处状态下的电压、电流相对应，故B 说法正确，C 说法错误；对应P 点，小灯泡的功率P ＝U 1I 2，与题图中PQOM 所围的面积相等，故D 说法正确．考向2 电阻定律的理解和应用例4 两根材料相同的均匀导线x 和y ，其中x 长为l ，y 长为2l ，串联在电路上时沿长度方向的电势φ随位置的变化规律如图所示，那么x 和y 两导线的电阻之比和横截面积之比分别为( )A ．3∶1 1∶6B ．2∶3 1∶6C ．3∶2 1∶5D ．3∶1 5∶1答案 A解析 由题图可知导线x 两端的电压U 1＝6 V ，导线y 两端的电压U 2＝2 V ，由串联电路特点可知，x 和y 两导线的电阻之比为R 1∶R 2＝U 1∶U 2＝3∶1，故B 、C 错误；由R ＝ρlS 可知，x和y 两导线的横截面积之比S 1∶S 2＝l R 1·R 22l＝1∶6，故A 正确，D 错误．考点三 串、并联电路的特点 电流表、电压表的改装原理串、并联电路的特点串联电路 并联电路 电流 I ＝I 1＝I 2＝…＝I n I ＝I 1＋I 2＋…＋I n 电压 U ＝U 1＋U 2＋…＋U n U ＝U 1＝U 2＝…＝U n 电阻R ＝R 1＋R 2＋…＋R n 1R ＝1R 1＋1R 2＋…＋1R n 功率分配P 1R 1＝P 2R 2＝…＝P n R nP 1R 1＝P 2R 2＝…＝P n R nP 总＝P 1＋P 2＋…＋P n1．串联电路的总电阻一定大于其中任一部分电路的电阻．( √ ) 2．并联电路的总电阻一定大于其中某一支路的电阻．( × )3．串联电路中某一电阻增大，总电阻增大，并联电路中某一电阻增大，总电阻减小．( × ) 4．若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压．( × )1．串、并联电路的几个推论(1)串联电路的总电阻大于其中任一部分电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻． (3)无论是串联电路还是并联电路，电路中任意一个电阻变大时，电路的总电阻变大． 2．电表的两种改装的比较改装成大量程电压表改装成大量程电流表内部电路改装原理 串联分压 并联分流 所需电阻阻值 R ＝UI g －R gR ＝U gI －I g改装后的量程U ＝I g (R g ＋R )I ＝R ＋R gR I g校准电路例5 如图所示，当电路a 、b 两端接入100 V 电压时，则c 、d 两端输出电压为20 V ；当电路c 、d 两端接入100 V 电压时，则a 、b 两端输出电压为50 V ．据此可知R 1∶R 2∶R 3为( )A ．4∶2∶1B ．2∶1∶1C．3∶2∶2 D．1∶1∶2 答案 A解析当a、b两端接入电压时，根据欧姆定律得20 V＝100 V2R1＋R2R2，解得R1∶R2＝2∶1；当c、d两端接入电压时，有50 V＝100 V2R3＋R2R2，解得R2∶R3＝2∶1，联立得R1∶R2∶R3＝4∶2∶1，故A正确，B、C、D错误．例6(多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示连接法连入电路，则()A．电流表A1的读数大于电流表A2的读数B．电流表A1指针的偏转角小于电流表A2指针的偏转角C．电压表V1的读数小于电压表V2的读数D．电压表V1指针的偏转角等于电压表V2指针的偏转角答案AD解析电流表A1与电流表A2由相同表头与不同电阻并联改装而成，并联在电路中，电流表A1与电流表A2的指针偏转角相同，电流表A1的量程较大，则电流表A1的读数较大，A正确，B错误；电压表V1与电压表V2由相同表头与不同电阻串联改装而成，串联在电路中，通过表头的电流相同，故指针的偏转角相同，因V1量程较大，所以电压表V1的读数大于电压表V2的读数，C错误，D正确．例7(2023·河南灵宝市第一中学模拟)如图所示，某学习小组进行电表改装的实验，已知表头内阻为100 Ω，满偏电流为300 mA，使用OA接线柱时它是量程为0～3 A的电流表，使用OB接线柱时它是量程为0～0.6 A的电流表，使用OC接线柱时它是量程为0～60 V的电压表，则图中的R1＝________ Ω，R2＝________ Ω，R3＝________ Ω.答案208050解析 使用OA 接线柱时，量程为0～3 A ， 则有I OA ＝3 A ＝I g ＋I g (R g ＋R 2)R 1使用OB 接线柱时，量程为0～0.6 A ， 则有I OB ＝0.6 A ＝I g ＋I g R gR 1＋R 2其中I g ＝0.3 A ，R g ＝100 Ω 联立解得R 1＝20 Ω，R 2＝80 Ω 使用OC 接线柱时，量程为0～60 V ， 则有U OC ＝60 V ＝I OBR g R 1＋R 2R g ＋R 1＋R 2＋I OB R 3，解得R 3＝50 Ω.考点四 电功、电功率 电热、热功率1．电功(1)定义：导体中的恒定电场对自由电荷的电场力做的功． (2)公式：W ＝qU ＝IUt (适用于任何电路)．(3)电流做功的实质：电能转化成其他形式能的过程． 2．电功率(1)定义：单位时间内电流所做的功，表示电流做功的快慢． (2)公式：P ＝Wt ＝IU (适用于任何电路)．3．焦耳定律(1)内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比． (2)公式：Q ＝I 2Rt (适用于任何电路)．1．公式W ＝UIt ＝U 2R t ＝I 2Rt 适用于所有电路．( × )2．在非纯电阻电路中P ＝UI ＝I 2R ＋P 其他．( √ )3．焦耳定律只适用于纯电阻电路，不适用于非纯电阻电路．( × )考向1 纯电阻电路中的功率例8 如图所示，当AB 间加上电压时，R 1、R 2、R 3三个电阻上消耗的功率相等，则三电阻的阻值之比R 1∶R 2∶R 3为( )A ．1∶1∶4B ．1∶1∶1C ．1∶1∶2D ．2∶2∶1答案 A解析 因R 1与R 2串联，电流相等，且消耗的功率相等，根据P ＝I 2R 可知R 1＝R 2；因R 1和R 2与R 3并联，支路电压相等，上面支路的功率等于R 3功率的2倍，根据P ＝U 2R 可知，R 3＝2(R 1＋R 2)＝4R 1，即R 1∶R 2∶R 3＝1∶1∶4，选项A 正确．电功率P ＝IU 和热功率P ＝I 2R 的比较1．不论是纯电阻电路还是非纯电阻电路，电流的电功率均为P 电＝IU ，热功率均为P 热＝I 2R .只有在纯电阻电路中P 电＝P 热，IU ＝I 2R ＝U 2R才成立．2．对于非纯电阻电路：P 电＝P 热＋P 其他，即IU ＝I 2R ＋P 其他，I ≠UR (欧姆定律不适用)．考向2 非纯电阻电路中的功和功率例9 一台小型电动机在3 V 电压下工作，用此电动机提升重力为4 N 的物体时，通过它的电流是0.2 A ，在30 s 内可使该物体被匀速提升3 m ．若不计一切摩擦和阻力，求： (1)电动机的输入功率；(2)在提升重物的30 s 内，电动机线圈所产生的热量； (3)电动机线圈的电阻． 答案 (1)0.6 W (2)6 J (3)5 Ω 解析 (1)电动机的输入功率为 P 入＝UI ＝3×0.2 W ＝0.6 W (2)物体被匀速提升的速度v ＝x t ＝330 m/s ＝0.1 m/s电动机提升物体的机械功率 P 机＝F v ＝G v ＝0.4 W根据能量关系有P 入＝P 机＋P Q 产生的热功率 P Q ＝0.2 W电动机线圈在30 s 内产生的热量Q ＝P Q t ＝0.2×30 J ＝6 J (3)由焦耳定律得Q ＝I 2Rt 电动机线圈电阻R ＝5 Ω.课时精练1.某一导体的伏安特性曲线如图中AB 段(曲线)所示，以下关于导体的电阻说法正确的是( )A ．B 点对应的电阻为12 Ω B ．B 点对应的电阻为40 ΩC ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了1 ΩD ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了9 Ω 答案 B解析 B 点时导体电阻为R B ＝U B I B ＝60.15Ω＝40 Ω，故A 错误，B 正确；A 点时导体电阻为R A ＝U A I A ＝30.1 Ω＝30 Ω，工作状态从A 变化到B 时，导体的电阻因温度的影响改变ΔR ＝R B－R A ＝10 Ω，故C 、D 错误．2．(2023·浙江省模拟)在我国边远乡村的电路上常用熔断保险丝．当电路中有较强电流通过时，保险丝会快速熔断，及时切断电源，保障用电设备和人身安全．经测量，有一段电阻为R 、熔断电流为2 A 的保险丝，直径约0.5毫米．若将这段保险丝对折后绞成一根，那么保险丝的电阻和熔断电流将变为( ) A.14R 、4 A B.12R 、4 A C.14R 、0.5 A D.12R 、1 A 答案 A解析 根据r ＝ρlS 可知，对折后电阻为R ′＝ρ12l 2S ＝14R ，而两段最大电流为2 A 的保险丝并联，其允许通过的最大电流I ′＝2I max ＝4 A ，故选A.3.电阻R 1、R 2的I －U 图像如图所示，则下列说法正确的是( )A ．R 1∶R 2＝3∶1B ．将R 1与R 2串联后接于电源上，则电压比U 1∶U 2＝1∶3C ．将R 1与R 2并联后接于电源上，则电流比I 1∶I 2＝1∶3D ．将R 1与R 2并联后接于电源上，则功率比P 1∶P 2＝1∶3 答案 B解析 由题图可知，当I ＝1 A 时，U 1＝1 V ，U 2＝3 V ，所以R 1＝U 1I ＝1 Ω，R 2＝U 2I ＝3 Ω，则R 1∶R 2＝1∶3，A 错误；R 1与R 2串联时，U 1∶U 2＝R 1∶R 2＝1∶3，B 正确；R 1与R 2并联时，I 1∶I 2＝R 2∶R 1＝3∶1，P 1∶P 2＝R 2∶R 1＝3∶1，C 、D 错误．4.一车载加热器(额定电压为24 V)发热部分的电路如图所示，a 、b 、c 是三个接线端点，设ab 、ac 、bc 间的功率分别为P ab 、P ac 、P bc ，则( )A ．P ab >P bcB ．P ab ＝P acC ．P ac ＝P bcD ．P ab <P ac答案 D解析 电压接ab ，则电路的总电阻为R ab ＝9R (R ＋9R )R ＋9R ＋9R ＝90R19；电压接ac ，则电路的总电阻为R ac ＝R (9R ＋9R )R ＋9R ＋9R ＝18R19；电压接bc ，则电路的总电阻为R bc ＝9R (R ＋9R )R ＋9R ＋9R ＝90R 19；由题可知，不管接哪两个点，电压不变，为U ＝24 V ，根据P ＝U 2R可知P ab ＝P bc <P ac ，故选D.5．(2020·全国卷Ⅰ·17)图(a)所示的电路中，K 与L 间接一智能电源，用以控制电容器C 两端的电压U C .如果U C 随时间t 的变化如图(b)所示，则下列描述电阻R 两端电压U R 随时间t 变化的图像中，正确的是( )答案 A解析 电阻R 两端的电压U R ＝IR ，其中I 为线路上的充电电流或放电电流．对电容器，Q ＝CU C ，而I ＝ΔQ Δt ＝C ΔU C Δt ，由U C －t 图像知，1～2 s 内，电容器充电，令I 充＝I ；2～3 s 内，电容器电压不变，则电路中电流为0；3～5 s 内，电容器放电，则I 放＝I2，I 充与I 放方向相反，结合U R ＝IR 可知，电阻R 两端的电压随时间的变化图像与A 对应，故选A.6．如图所示，同种材料制成且厚度相等的长方体合金块A 和B ，上表面为正方形，边长之比为2∶1.A 、B 分别与同一电源相连，电源内阻忽略不计，则( )A ．通过A 、B 的电流之比为2∶1 B ．通过A 、B 的电流之比为1∶2C ．A 、B 中自由电荷定向移动速率之比为2∶1D ．A 、B 中自由电荷定向移动速率之比为1∶2解析 设正方形边长为L ，厚度为d ，则R ＝ρL Ld ＝ρd ，可知R A ＝R B ，与同一电源相连时，通过A 、B 的电流之比为1∶1，A 、B 错误；根据I ＝nqS v ，因S A ∶S B ＝2∶1，则v A ∶v B ＝1∶2，C 错误，D 正确．7.(2023·湖北恩施市模拟)如图所示为示波器衰减电路的示意图，ab 之间为信号电压的输入端，cd 为衰减电路的输出端，P 是和衰减旋钮固连在一起的开关，R 1、R 2、R 3、R 4为四个定值电阻，当P 接通1时电压没有被衰减，当P 分别接通2、3、4时电压被衰减10倍、100倍、1 000倍(即输出电压变为输入电压的0.1、0.01、0.001)，若某个示波器的衰减电路中，R 4＝1 Ω，不计导线电阻，则其他电阻的阻值分别为( )A ．R 1＝900 Ω，R 2＝90 Ω，R 3＝9 ΩB ．R 1＝999 Ω，R 2＝99 Ω，R 3＝9 ΩC ．R 1＝10 Ω，R 2＝100 Ω，R 3＝1 000 ΩD ．R 1＝1 000 Ω，R 2＝100 Ω，R 3＝10 Ω 答案 A解析 当P 接通4时，输出电压变为输入电压的0.001，即R 4R 1＋R 2＋R 3＋R 4＝11 000，解得R 1＋R 2＋R 3＝999 Ω，当P 接通3时，输出电压变为输入电压的0.01，即R 3＋R 4R 1＋R 2＋R 3＋R 4＝1100，当P 接通2时，输出电压变为输入电压的0.1，即R 2＋R 3＋R 4R 1＋R 2＋R 3＋R 4＝110，只有A 均满足要求，故A 正确，B 、C 、D 错误．8．一根横截面积为S 的铜导线，通过电流为I .已知铜的密度为ρ，铜的摩尔质量为M ，电子电荷量为e ，阿伏加德罗常数为N A ，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为( ) A.MI ρN A Se B.MIN A ρSe C.IN A MρSeD.IN A Se Mρ解析 设自由电子定向移动的速率为v ，导线中自由电子从一端定向移动到另一端所用时间为t ，对铜导线研究，每个铜原子只提供一个自由电子，则铜原子数目与自由电子的总数相等，为n ＝ρS v t M N A ，t 时间内通过导线横截面的电荷量为q ＝ne ，则电流大小为I ＝q t ＝ρS v eN AM ，得 v ＝MIρN A Se，故B 、C 、D 错误，A 正确．9．(多选)(2023·福建省厦门一中模拟)如图所示，把两只完全相同的表头进行改装，已知表头内阻为100 Ω，下列说法正确的是( )A ．由甲图可知，该表头满偏电流I g ＝2 mAB ．甲图是改装成的双量程电压表，其中b 量程为9 VC ．乙图中R 1＝109 Ω，R 2＝10 ΩD ．乙图中R 1＝5 Ω，R 2＝45 Ω 答案 BC解析 由题图甲可知I g ＝U R g ＋R ＝3100＋2.9×103 A ＝0.001 A ＝1 mA ，b 的量程为U ′＝I g (R g＋R ＋R ′)＝0.001×(100＋2.9×103＋6×103) V ＝9 V ，故A 错误，B 正确；在题图乙中，改装为I 1＝10 mA ＝0.01 A 电流表时，并联电阻的分流电流为I ′＝I 1－I g ＝10 mA －1 mA ＝9 mA ＝0.009 A ，分流电阻的阻值为R 1＋R 2＝I g R g I ′＝0.001×1000.009 Ω＝1009 Ω，改装为I 2＝100 mA ＝0.1 A 电流表时，可得分流电阻的阻值R 1＝I g (R g ＋R 2)I 2－I g ，联立解得R 1＝109 Ω，R 2＝10 Ω，故D错误，C 正确．10．在图甲所示的电路中，电源的电动势为3.0 V ，内阻不计，灯L 1、L 2、L 3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列说法中正确的是( )A ．灯泡L 1的电流为灯泡L 2电流的2倍B ．灯泡L 1的电阻为7.5 ΩC ．灯泡L 2的电阻为12 ΩD ．灯泡L 3两端的电压为1.5 V 答案 D解析 灯泡L 2、L 3串联，灯泡规格相同，故电压U 2＝U 3＝1.5 V ，由题图乙读出其电流I 2＝I 3＝0.20 A ，灯泡L 1的电压U 1＝3.0 V ，由题图乙读出其电流I 1＝0.25 A ，所以I 1I 2＝1.25，故A错误，D 正确；灯泡L 1的电阻R 1＝U 1I 1＝12 Ω，故B 错误；灯泡L 2的电阻为R 2＝U 2I 2＝7.5 Ω，故C 错误．11.如图所示的电路中，电阻R 1、R 2、R 3的阻值均为2 Ω.电流表内阻不计，在B 、C 两点间加上6 V 的电压时，电流表的示数为( )A ．0B ．1 AC ．1.5 AD ．2 A 答案 B解析 电流表内阻不计，则A 、C 两点相当于用导线连在一起，当在B 、C 两点间加上6 V 的电压时，R 2与R 3并联，然后与R 1串联，电流表测量的是通过电阻R 2的电流，等效电路图如图所示．电路中的总电阻R 总＝R 1＋R 2R 3R 2＋R 3＝3 Ω，干路中的电流为I 总＝U R 总＝63 A ＝2 A ，由于R 2与R 3阻值相等，所以电流表的示数为1 A ，B 正确．12．(多选)恒流源是一种特殊的电源，其输出的电流能始终保持不变；恒压源也是一种特殊的电源，其输出的电压能始终保持不变．图甲所示的电路中电源是恒流源，图乙所示的电路中电源是恒压源，两图中的滑动变阻器滑动触头P均从最右端向最左端移动时，下列说法中正确的是()A．图甲中R1两端的电压减小B．图乙中R1两端的电压减小C．图甲中流过R2的电流保持不变D．图乙中流过R2的电流保持不变答案ABD解析题图甲中两个支路的电压始终相等，所以支路电流与电阻成反比，即I2R2＝I1(R1＋R0)，且I1＋I2＝I是定值，滑动变阻器触头P从最右端向最左端移动时，R0增大，由以上两式可知I1减小，I2增大，R1两端的电压U1＝I1R1减小，故A正确，C错误；题图乙中两个支路的电压始终相等且为定值，支路电流与电阻成反比，即I2R2＝I1(R1＋R0)＝U(定值)，滑动变阻器触头P从最右端向最左端移动时，R0增大，由上式可知I1减小，I2不变，R1两端的电压U1＝I1R1减小，故B、D正确．。
浙江专用2020版高考物理一轮复习专题八恒定电流课件
答案 D 每天消耗的电能为W=2 kW×1 h+1.2 kW×3 h+0.1 kW×2 h+0.016 kW×4 h+0.009 kW ×
24 h=6.08 kW·h=2.2×107 J。
5.(2016浙江10月选考,9,3分)一根细橡胶管中灌满盐水,两端用短粗铜丝塞住管口。管中盐水
柱长为40 cm时测得电阻为R。若溶液的电阻随长度、横截面积的变化规律与金属导体相
以下为教师用书专用(3)
3.(2015北京理综,24,20分)真空中放置的平行金属板可以用作光电转换装置,如图所示。光照 前两板都不带电。以光照射A板,则板中的电子可能吸收光的能量而逸出。假设所有逸出的 电子都垂直于A板向B板运动,忽略电子之间的相互作用。保持光照条件不变。a和b为接线 柱。 已知单位时间内从A板逸出的电子数为N,电子逸出时的最大动能为Ekm。元电荷为e。 (1)求A板和B板之间的最大电势差Um,以及将a、b短接时回路中的电流I短。 (2)图示装置可看作直流电源,求其电动势E和内阻r。 (3)在a和b之间连接一个外电阻时,该电阻两端的电压为U。外电阻上消耗的电功率设为P;单 位时间内到达B板的电子,在从A板运动到B板的过程中损失的动能之和设为ΔEk。请推导证 明:P=ΔEk。
5
S
l2 4S
,两式联立得R'= 25 R,
16
5
选项D正确。
6.(2016浙江10月选考,11,3分)如图为一种服务型机器人,其额定功率为48 W,额定工作电压为24V, 机器人的锂电池容量为20 A·h。则机器人 ( )
A.额定工作电流为20 A B.充满电后最长工作时间为2 h C.电池充满电后总电荷量为7.2×104 C D.以额定电流工作时每秒消耗能量为20 J 答案 C 根据P=UI可知,额定电流应该为2 A,选项A错。电源的容量为20 A·h,即以额定电流 2 A工作时,能够工作的最长时间为10 h,选项B错误。电源充满电后的总电荷量为Q=It=20× 3600 C=7.2×104 C,选项C正确。以额定电流工作时,机器人的功率为48 W,即每秒消耗能量48 J, 选项D错误。
【物理】2020届一轮复习人教版电路的基本规律及应用作业
专题7.2 电路的基本规律及应用1．把两根同种材料的电阻丝分别连在两个电路中，甲电阻丝长l，直径为d，乙电阻丝长为2l，直径为2d，要使它们消耗的电功率相等，加在电阻丝上的电压U甲：U乙应是( ) A．1：1 B．2：1C．1： 2 D.2：1解析：根据电阻定律R＝ρlS，R甲：R乙＝2：1.且U2甲R甲＝U2乙R乙，故U甲：U乙＝R甲：R乙＝2：1选项D正确．答案：D2．如图是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片．下列说法中正确的有( )A．P在b点，灯最亮B．P在c点，灯最亮C．P从a点滑向b点过程中，电流逐渐增大D．P从a点滑向b点过程中，电流逐渐减小解析：台灯的灯率P＝I2R，式中R为台灯的电阻，在电源电压不变时，电路中的电流随接入电路中的电阻的长度而改变，当P滑到c点时电阻丝接入电路的电阻最大，电流最小，台灯最暗，故只有选项D正确．答案：D3.电阻R1和R2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的最大功率为( )A．1.5 W B．3.0 WC．5.0 W D．6.0 W解析：两电阻的额定电流不同，R2允许通过的最大电流为0.5 A，为保证电路安全，当两电阻串联时，允许通过的最大电流为0.5 A，此电路允许消耗的最大功率P＝I2(R1＋R2)＝1.5 W，故选项A正确．答案：A4．电池甲和乙的电动势分别为E1和E2，内电阻分别为r1和r2，已知E1<E2，若用甲、乙电池分别向某个电阻R供电，则在这个电阻上所消耗的电功率相同。
若用甲、乙电池分别向某个电阻R′供电，则在R′上消耗的电功率分别为P1和P2，已知R′>R，则 ( ) A．r1>r2，P1>P2B．r1<r2，P1<P2C．r1<r2，P1>P2D．r1>r2，P1<P2答案：B解析：将一电动势为E、内电阻为r的电源与一阻值为R的电阻组成一闭合回路，路端电压U和干路电流I的关系为U＝E－Ir。
浙江选考版高考物理一轮复习第讲部分电路及其规律教师备用题库.docx
第17讲部分电路及其规律教师备用题库1.将灵敏电流计G串联一个电阻R,此组合可以用来测电压,现将该组合与一标准电压表并联,如图所示,对某一电路进行测量,发现测出的电压总比标准电压表测出的值略微偏小,为了使其读数准确,应在串联电阻R上再( )A.串联一个阻值适当的大电阻B.串联一个阻值适当的小电阻C.并联一个阻值适当的大电阻D.并联一个阻值适当的小电阻答案 C 改装表的示数由偏转角度和量程这两者共同决定。
现根据题意,在量程不变的情况下,需要略微增大通过电流计的电流,因此要略微减小该组合的电阻,因此选C。
2.一幢居民楼里住着生活水平各不相同的24户居民,所以整幢居民楼里有各种电器,例如电炉、电视机、微波炉、电脑等,各家用电器同时使用,测得A、B间的电压为U,进线电流为I,如图所示,则该幢居民楼用电的总功率P为( )A.I2RB.U2RC.IUD.IU-I2R答案 C 电功率的表达式P=IU适用于所有用电器,但I2R和U2R只适用于纯电阻电路,IU-I2R表示除发热功率外的其他功率,故选C。
3.(2016江苏单科,8,4分)(多选)如图所示的电路中,电源电动势为12 V,内阻为2 Ω,四个电阻的阻值已在图中标出。
闭合开关S,下列说法正确的有( )A.路端电压为10 VB.电源的总功率为10 WC.a、b间电压的大小为5 VD.a、b间用导线连接后,电路的总电流为1 A答案AC 外电路的总电阻R=10 Ω,由闭合电路欧姆定律可得电路中的总电流I=ER+r=1 A,因此路端电压U=E-Ir=12 V-1×2 V=10 V,A选项正确;电源的总功率P=EI=12 W,B选项错误;由图(a)可知U ab=U aO-U bO=-15×0.5 V+5×0.5 V=-5 V,故选项C正确;当a、b间用导线连接后,其等效电路如图(b)所示,电路中的外电阻R'=7.5 Ω,电路中总电流I'=ER'+r=129.5 A≠1 A,D选项错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杭州市2020年高考物理一轮复习：31 电路的基本规律及应用（II）卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分）若穿过一个匝数为10匝、电阻为2Ω的闭合线圈的磁通量每秒均匀减小0.4Wb，则线圈中（）A . 感应电动势为0.4VB . 感应电动势每秒减小0.4VC . 感应电流恒为2AD . 感应电流每秒减小0.2A2. （2分） (2017高二上·张家口期末) 如图所示，已知R1=R2=R3=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）A . 1VB . 1.2VC . 2VD . 4V3. （2分） (2018高二上·内蒙古月考) 一电池外电路断开时的路端电压为3V ，接上8Ω的负载电阻后路端电压降为2.4V ,则可以判定电池的电动势E 和内电阻r 为（）A . 2.4V，1ΩB . 3V，2ΩC . 2.4V，2ΩD . 3V，1Ω4. （2分）有一个小量程的电流表G，内阻Rg=30Ω，满偏电流Ig=1mA，要把它改装成0～3V电压表时，要如何连接电阻（）A . 串联 2.97×103ΩB . 并联 2.97×103ΩC . 串联 3×103ΩD . 并联3×103Ω5. （2分）(2017·自贡模拟) 如图所示，电源电动势为E，内阻为r．电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）．当电键S闭合时，电容器中一带电微粒恰好处于静止状态．有关下列说法中正确的是（）A . 只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，电阻R3中有向上的电流B . 只调节电阻R3的滑动端P2向上端移动时，电源消耗的功率变大，电阻R3中有向上的电流C . 只调节电阻R2的滑动端P1向下端移动时，电压表示数变大，带电微粒向下运动D . 若断开电键S，电容器所带电荷量变大，带电微粒向上运动6. （2分） (2018高二上·金华月考) 粗细均匀的金属环上A、B、C、D四点把其周长分成四等分，如图所示。
当A、B点接入电路中时，圆环消耗的电功率为P；当A、D点接入电路中时，圆环消耗的电功率为(电源内阻不计)（）A .B . PC .D . 3P7. （2分） (2017高二上·鄂尔多斯期中) 如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A . 将接线柱1、2接入电路时，每一小格表示0.04AB . 将接线柱1、2接入电路时，每一小格表示0.06AC . 将接线柱1、3接入电路时，每一小格表示0.02AD . 将接线柱1、3接入电路时，每一小格表示0.01A8. （2分） (2017高二上·鄂尔多斯期中) 如图所示的电路中，电源的电动势为E内阻为r，电路中的C点接地．若在A、C之间再并接一个电阻R，则A、B两点电势的变化情况是（）A . A，B两点的电势都降低B . A，B两点的电势都升高C . A点的电势升高，B点的电势降低D . A点的电势降低，B点的电势升高9. （2分）下列说法正确的是（）A . 因为电流强度有方向，因此电流强度是矢量B . 金属导体中通有电流时，导体内部场强处处为零C . 导体的电阻与电压成正比，与电流成反比D . 以上说法都不对10. （2分）生产、生活中使用的许多设备都可看作能量转换器，它们把能量从一种形式转化为另一种形式。
下列设备在工作过程中把电能主要转化为动能的是（）A . 电风扇B . 发电机C . 电磁炉D . 电饭煲11. （2分） (2017高二上·三亚期末) 在图所示的电路中，当开关S闭合时，电路中的电流表和电压表读数的变化是（）A . 两表读数均变大B . 两表读数均变小C . 电流表读数增大，电压表读数减小D . 电流表读数减小，电压表读数增大12. （2分） (2019高二上·蕉岭期中) 如图所示是两个不同电阻的I-U图象，则图象①②表示的电阻及两电阻串联或并联后的I-U图象所在区域分别是（）A . ①表示大电阻值的图象，并联后在区域IIIB . ①表示小电阻值的图象，并联后在区域ⅡC . ②表示大电阻值的图象，并联后在区域ⅡD . ②表示大电阻值的图象，串联后在区域III二、多选题 (共5题；共15分)13. （3分）如图所示为在“测电源电动势和内电阻”的实验中得到的图线图中U为路端电压，I 为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、，电源的输出功率分别为、，对应的外电阻为、已知该电源输出功率的最大值为，电源内电阻为r ，由图可知A . ：：1B . ：：2C . ：：1D . ：：914. （3分）如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是（）A . 当S断开时，UAC＝9 VB . 当S闭合时，UAC＝9 VC . 当S闭合时，UAB＝7.5 V，UBC＝0D . 当S断开时，UAB＝0，UBC＝015. （3分） (2017高二上·儋州期末) 有A、B两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（）A . 电阻A的阻值大于电阻BB . 电阻A的阻值小于电阻BC . 两电阻串联时，电阻A电功率较小D . 两电阻并联时，流过电阻B的电流强度较大16. （3分） (2020·景德镇模拟) 在如图所示的电路中，灯泡L的电阻小于电源的内阻r ，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）A . 灯泡L变亮B . 电流表读书变小，电压表读数变大C . 电源的输出功率变小D . 电容器C上电荷量增多17. （3分） (2019高二上·长治月考) 在图示的电路中，闭合开关后，当滑动变阻器的滑动触头P从最上端逐渐滑向最下端的过程中，电压表V的读数变化量为ΔU ，电流表A2的读数变化量为ΔI2（电表均视为理想电表）．则（）A . 电压表V的读数先变大后变小B . 电流表A1的读数变大C . 电流表A2的读数变大D . ΔU与ΔI2的比值为定值三、实验探究题 (共1题；共2分)18. （2分） (2018高三上·广西月考) 某同学欲将电流表改装为两用电表,即中央刻度为15的“×1”挡的欧姆表及量程为0~12V的电压表,实验室可提供的器材有A一节全新的5号干电池E(内阻不计)B电流表 (量程0~100mA,内阻为2.5Ω)C电流表 (量程0~0.6A,内阻为0.2Ω)D．滑动变阻器(0~30Ω)E滑动变阻器(0~3Ω)F.定值电阻(117.5Ω)G.定值电阻(120Ω)H定值电阻(120Ω)L单刀双掷开关S,一对表笔及若干导线（1）图中A为________(选填“红”或“黑”)表笔,测量电压时应将开关S扳向________(选填“1”或“2”).（2）电流表应选用________(选填“B”或“C”),滑动变阻器应选用________选填“D”或“E”)定值电阻R 应选________(选填“F"“G"或“H”)。
（3）在正确选用器材的情况下,正确连接好实验电路若电流表满偏电流为 ,则电阻刻度盘上指针指在处应标上________(填写具体数值).四、综合题 (共3题；共27分)19. （10分） (2020高二上·沈阳期末) 如图所示，匀强磁场的磁感应强度B=0.1T，金属棒AD长L=0.4m，与框架宽度相同，金属棒的电阻R= Ω,框架电阻不计，电阻R1=2Ω，R2=1Ω，当金属棒以5m/s的速度匀速向右运动时，求：（1）通过金属棒的电流为多大？（2）若图中的电容器C为0.3 F，则电容器中储存多少电荷量？20. （15分） (2019高二上·应县月考) 如图所示，已知电源电动势E=5 V，内阻r=2 Ω，定值电阻R1=0.5 Ω，滑动变阻器R2的阻值范围为0～10 Ω。
求:（1）当滑动变阻器R2接入电路的阻值为多大时，电阻R1消耗的功率最大，最大功率是多少。
（2）当滑动变阻器接入电路的阻值为多大时，滑动变阻器消耗的功率最大，最大功率是多少。
（3）当滑动变阻器接入电路的阻值为多大时，电源的输出功率最大，最大功率是多少。
21. （2分） (2018高二上·武山期末) 如图所示的电路中，电源电动势为12V，内电阻r=0.5Ω，=0.5Ω，电动机线圈电阻为=1Ω，若开关闭合后通过电源的电流为3A，则（1）上消耗的电功率为多少（2）电动机两端的电压为多少（3）电动机的输入功率参考答案一、单选题 (共12题；共24分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、二、多选题 (共5题；共15分)13-1、14-1、15-1、16-1、17-1、三、实验探究题 (共1题；共2分) 18-1、18-2、18-3、四、综合题 (共3题；共27分)19-1、19-2、20-1、20-2、20-3、21-1、21-2、21-3、。
