缓蚀剂评价实验报告
缓蚀剂法实验现象
缓蚀剂法实验现象缓蚀剂是一种能够防止金属在水、空气等环境中腐蚀的一种物质。
缓蚀剂法实验是一种可以测试缓蚀剂性能的实验方法。
通过该实验，我们可以了解不同类型的缓蚀剂对金属腐蚀的效果，从而选取最适合的缓蚀剂来保护金属。
实验过程我们需要准备实验所需的器材和试剂，包括金属试件、缓蚀剂、盐酸、去离子水、量筒、烧杯、电子天平、移液管等。
接下来，按照以下步骤进行实验：1. 将金属试件清洗干净，并用去离子水擦拭干净，以防止其他物质的干扰。
2. 在烧杯中加入一定量的缓蚀剂，并加入适量的去离子水进行稀释。
缓蚀剂的浓度可以根据需要进行调整。
3. 在另一个烧杯中加入适量的盐酸，并加入适量的去离子水进行稀释。
盐酸的浓度也可以根据需要进行调整。
4. 将金属试件放置在盐酸溶液中，使其表面被完全覆盖。
记录下实验开始时的质量。
5. 在实验过程中，每隔一定时间，取出金属试件并用去离子水清洗干净，然后再放回盐酸溶液中。
重复此步骤多次。
6. 实验结束后，取出金属试件并用去离子水清洗干净，然后晾干。
记录下实验结束时的质量。
实验结果通过实验，我们可以得出以下结论：1. 金属试件在盐酸溶液中会发生腐蚀，导致质量减少。
这是因为盐酸是一种强酸，具有强烈的腐蚀性。
2. 添加缓蚀剂可以有效防止金属试件的腐蚀，从而减少质量的减少。
不同类型的缓蚀剂对金属腐蚀的效果不同，可以根据实验结果选择最适合的缓蚀剂。
3. 缓蚀剂的浓度对缓蚀效果有影响。
通常情况下，随着浓度的增加，缓蚀效果会变得更加明显。
4. 实验过程中需要注意控制实验条件，如温度、时间等，以保证实验结果的准确性。
总结缓蚀剂法实验是一种可以测试缓蚀剂性能的实验方法，通过该实验可以了解不同类型的缓蚀剂对金属腐蚀的效果，从而选择最适合的缓蚀剂来保护金属。
实验结果表明，添加缓蚀剂可以有效防止金属试件的腐蚀，从而减少质量的减少。
在实验过程中，需要注意控制实验条件，以保证实验结果的准确性。
缓蚀剂性能的测试和评定
缓蚀剂性能的测试和评定概述缓蚀剂是一种用于防止金属被腐蚀的添加剂。
在金属加工、运输和存储过程中，金属会与各种物质接触，如水、盐、氧气等，容易受到腐蚀的影响。
缓蚀剂可以减少金属腐蚀的发生，并增加金属的使用寿命。
该文档旨在介绍缓蚀剂的性能测试和评定方法。
测试方法1. 电化学测试法电化学测试法是一种常用的缓蚀剂性能测试方法。
它通过测量金属在缓蚀剂存在下的电位变化，来评定不同缓蚀剂的腐蚀保护能力。
电化学测试法的实验步骤如下：1.准备测试样品。
将待测试的金属样品切成适当的大小，进行清洗和抛光的处理，使其表面光滑、无氧化层、无脏物。
2.选择合适的电化学测试仪器，将测试样品在一定的电解液中进行测试。
3.根据测试仪器的指引，将缓蚀剂加入电解液中，进行测试。
通过测量不同时间点下金属电位的变化，来评定不同缓蚀剂的腐蚀保护能力。
2. 盐水喷雾测试法盐水喷雾测试法主要用于评定金属在盐水环境下的缓蚀剂性能。
该测试法以人造海水为试验介质，在特定条件下进行喷雾测试，来评定缓蚀剂的腐蚀保护能力。
盐水喷雾测试法的实验步骤如下：1.准备测试样品。
将待测试的金属表面进行处理，使其光滑、无氧化物和脏物。
2.将样品放入盐水喷雾测试箱中（温度为35℃，湿度为95%），每小时将样品用盐水喷雾1.5小时，然后干燥1小时，实验持续时间根据具体情况而设。
3.对样品进行评估，评估标准包括样品表面的腐蚀情况、斑点数量和大小、发黑程度等指标。
评估结果可以通过外观观察、显微镜观察等方式进行判断。
3. 重量损失测试法重量损失测试法是一种简便的评定缓蚀剂性能的方法。
该测试法通过测量金属表面重量的变化，来评定不同缓蚀剂的抗腐蚀能力。
重量损失测试法的实验步骤如下：1.准备测试样品。
将待测试的金属样品处理成适当大小，清洗干净并使用酒精擦拭干净。
2.将样品固定在指定的容器中，加入测试液，并加入不同缓蚀剂溶液。
3.定期取出样品并干燥，重量损失量越少则缓蚀剂的抗腐蚀能力越强。
设计缓蚀剂性能实验报告
设计缓蚀剂性能实验报告一、引言缓蚀剂是一种可以减缓金属腐蚀反应的物质，被广泛应用于各个工业领域中，如石油化工、电力、冶金等。
为了测试缓蚀剂的性能，我们设计了一系列实验，旨在评估不同缓蚀剂对金属腐蚀的抑制能力。
本报告将详细介绍实验设计和结果分析。
二、实验方法2.1 实验材料- 金属板：使用不同材质和尺寸的金属板，如铁、铜和铝，作为腐蚀试样。
- 缓蚀剂：选取了三种不同类型的缓蚀剂A、B和C。
每种缓蚀剂均按照使用说明配制成10%的溶液。
2.2 实验步骤1. 准备金属试样：将金属板切割成适当尺寸，确保表面光洁，去除任何杂质。
2. 分别将金属试样浸泡在不同缓蚀剂溶液中，每种缓蚀剂使用三个试样。
3. 对照组：选择一组试样不加任何缓蚀剂，作为对照组。
4. 将所有试样放置在恒温水槽中，保持恒定温度。
5. 每天观察和记录试样表面的腐蚀情况，包括颜色、氧化程度等。
6. 持续观察一周后，取出试样，进行表面形貌分析和腐蚀程度测试。
三、实验结果3.1 表面形貌观察根据实验结果，我们对试样的表面形貌进行了观察和分析。
在加入缓蚀剂的试样中，我们发现腐蚀现象较少，表面光洁度较高。
而对照组中的试样表面出现了明显的腐蚀和氧化现象。
3.2 腐蚀程度测试使用腐蚀程度测试仪器对试样进行了定量分析，得到不同试样的腐蚀程度数值。
结果显示，加入缓蚀剂的试样腐蚀程度较低，腐蚀率明显下降；而对照组中的试样腐蚀程度较高，腐蚀率较高。
四、数据分析通过数据分析，我们可以得出以下结论：1. 缓蚀剂A在抑制铁腐蚀方面具有较好的效果，腐蚀程度最低。
2. 缓蚀剂B在铜腐蚀抑制方面表现较好，能够有效减缓腐蚀发生。
3. 缓蚀剂C在抑制铝腐蚀方面具有一定的效果，但相对其他两种缓蚀剂稍逊一筹。
五、结论根据实验结果和数据分析，我们可以得出以下结论：1. 不同类型的缓蚀剂在不同金属腐蚀抑制方面存在差异。
2. 缓蚀剂A适用于抑制铁腐蚀，缓蚀剂B适用于抑制铜腐蚀，缓蚀剂C对铝腐蚀具有一定的抑制作用。
新型曼尼希碱季铵盐缓蚀剂的合成与性能评价
新型曼尼希碱季铵盐缓蚀剂的合成与性能评价1. 绪论介绍研究背景、目的和意义，概述国内外相关研究现状，引出本文的研究内容和主要思路。
2. 实验部分2.1 合成曼尼希碱季铵盐缓蚀剂详细介绍合成方法、反应原理及实验条件，包括曼尼希碱的脱水磷酸盐化反应、季铵化反应等。
2.2 表征曼尼希碱季铵盐缓蚀剂介绍合成产物的理化性质表征方法和结果，如红外光谱、核磁共振谱、热重分析、元素分析等。
3. 性能评价3.1 缓蚀性能评价通过电化学测试和腐蚀失重测定等方法评价样品的缓蚀性能，探究缓蚀机理。
3.2 热稳定性评价评价样品在高温下的热稳定性能，并探讨其热分解机理。
3.3 涂膜性能评价通过对样品进行涂膜处理，评价其在不同底材上的附着力、硬度、耐候性等性能。
4. 结果与分析根据实验结果进行分析，探讨曼尼希碱季铵盐缓蚀剂的性能特点及其影响因素。
5. 结论总结曼尼希碱季铵盐缓蚀剂的合成及性能评价实验，分析其缓蚀机理和适用范围，提出下一步的研究方向和展望。
第一章：绪论1.1 研究背景金属腐蚀是一种常见的自然现象，会直接影响到工业和生活中金属产品的使用寿命和性能。
为了延长金属产品的使用寿命，减少腐蚀对于工业、环境、和社会等方面的负面影响，人们一直在努力开发新型的缓蚀剂，以提高金属的抗腐蚀性能。
传统缓蚀剂主要包括无机盐、碱金属离子、脱羧剂、硝酸盐等。
但是由于这些缓蚀剂有毒、挥发性高、环境污染等问题，新型的缓蚀剂研究备受关注。
其中，曼尼希碱季铵盐被发现具有良好的缓蚀性能，成为新型缓蚀剂领域的热点研究。
1.2 研究意义曼尼希碱季铵盐是一种具有良好性能和环境友好性的缓蚀剂，研究该缓蚀剂的合成和性能评价可以为金属腐蚀防护提供新的思路和方法，有利于工业生产的节能减排和环保。
此外，曼尼希碱季铵盐这种新型缓蚀剂还可以广泛应用于船舶、汽车、铁路、修建、军事等领域，为国民经济的发展做出积极贡献。
1.3 国内外研究现状在国际上，曼尼希碱季铵盐新型缓蚀剂的研究较为深入，已有不少优秀的研究成果。
渗透绿色化学教育理念的腐蚀与缓蚀评价综合实验设计

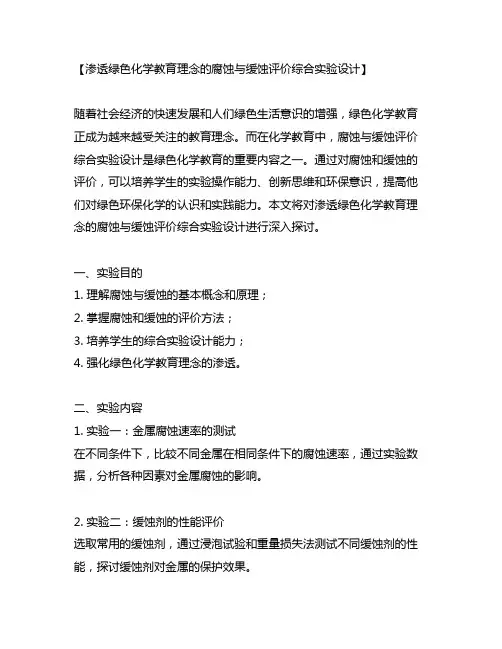

【渗透绿色化学教育理念的腐蚀与缓蚀评价综合实验设计】随着社会经济的快速发展和人们绿色生活意识的增强，绿色化学教育正成为越来越受关注的教育理念。
而在化学教育中，腐蚀与缓蚀评价综合实验设计是绿色化学教育的重要内容之一。
通过对腐蚀和缓蚀的评价，可以培养学生的实验操作能力、创新思维和环保意识，提高他们对绿色环保化学的认识和实践能力。
本文将对渗透绿色化学教育理念的腐蚀与缓蚀评价综合实验设计进行深入探讨。
一、实验目的1. 理解腐蚀与缓蚀的基本概念和原理；2. 掌握腐蚀和缓蚀的评价方法；3. 培养学生的综合实验设计能力；4. 强化绿色化学教育理念的渗透。
二、实验内容1. 实验一：金属腐蚀速率的测试在不同条件下，比较不同金属在相同条件下的腐蚀速率，通过实验数据，分析各种因素对金属腐蚀的影响。
2. 实验二：缓蚀剂的性能评价选取常用的缓蚀剂，通过浸泡试验和重量损失法测试不同缓蚀剂的性能，探讨缓蚀剂对金属的保护效果。
三、实验步骤1. 实验一步骤：（1）准备实验所需的材料和试剂，如不同金属样品、试验槽、溶液等；（2）设置实验组和对照组，分别放置金属样品；（3）定期记录金属样品的腐蚀情况，计算腐蚀速率；（4）分析各种因素对腐蚀速率的影响。
2. 实验二步骤：（1）准备实验所需的缓蚀剂、金属样品等；（2）将金属样品浸泡在含有不同缓蚀剂的溶液中，定期取出，记录金属表面的腐蚀情况；（3）利用重量损失法测定不同缓蚀剂的缓蚀效果；（4）分析比较不同缓蚀剂的性能，评价其缓蚀效果。
四、实验设计思路1. 渗透绿色化学教育理念在实验设计中，应注重绿色环保理念的渗透。
选择绿色材料和环保试剂，减少对环境的影响；强调实验的准确性和可重复性，避免浪费资源。
2. 综合评价方法结合定量和定性分析方法，如腐蚀速率的定量测定和金相显微镜观察等，使学生在实验中融会贯通，全面掌握评价方法。
五、实验总结与展望通过以上实验设计及实验操作，学生不仅能够深入了解腐蚀与缓蚀的基本原理和方法，还能培养实验设计和数据分析的能力，增强绿色化学教育理念的渗透。
试验十-线性极化法评定缓蚀剂
切断恒流源，并把调节旋钮恢复原位。
5.接着在上述的试验溶液中加入 0.1%的硫脲，搅拌使其溶解，观察电极表面在加入硫
属试件加工而成。就样就构成同样的三电极系统，这种电极系统尤其适用于现场测试和监控 。 但是在实验室中通常用铂电极作辅助电极。
实验装置线路图如图 1 所示。 四、实验步骤 1.将加工到一定光洁度的试件再用细砂纸打磨，测量试件的尺寸，分别用丙酮和乙醇脱 除表面的油脂，待用。 2.在电解槽中注入足够的 0.025N 硫酸水溶液，安装好辅助电极，把步骤 1 中处理好的 工作电极和参比电极用蒸蚀水冲洗，然后安装于电解槽中，并及时观察和记录电极表面的腐 蚀现象。 3.按图 1 连接好线路，将极性转换开关置于“阴极极化”，测定自腐蚀电位，待此电位 稳定之后，接通恒流源，进行阴极极化测定。首先要确定适当的极化度 dE/dI(即确定一个电 流值，使得电位能改变 1~2 毫伏），根据这样的极化度来调节极化电流。每增加一次极化电 流，应待电位相对稳定（如间隔 15 秒钟左右）后，记录下电位值，直至极化电位为－15 毫 伏左右为止。切断恒流源。并把电位器和变阻器等恢复到原位。
Rp
∆E ∆I
=
bc 2.3ic
（3）
对于一定的腐蚀体系，ba、bc 为常数，而 B= ba*bc/2.303(ba+bc)也为常数，则式
（1）、 (2)和（3）可写为：
Rp
∆E ∆I
=
B ic
（4）
式中的 B 值仅是与 ba、bc-有关的常数，显然极化电阻率 Rp 和自腐蚀电流密度ic
缓蚀剂制造技术实验报告
缓蚀剂制造技术实验报告实验目的：本实验旨在通过研究和制备缓蚀剂，了解其在金属腐蚀保护中的作用机制，掌握缓蚀剂的制造技术，并评估其对不同金属的缓蚀效果。
实验材料与设备：1. 金属材料：铁、铜、铝等。
2. 缓蚀剂原料：有机酸、无机盐、表面活性剂等。
3. 化学试剂：稀硫酸、氢氧化钠等。
4. 实验设备：电化学工作站、腐蚀速率测试仪、电子天平、pH计、恒温水浴等。
实验方法：1. 缓蚀剂的制备：根据缓蚀剂的化学组成，将有机酸、无机盐、表面活性剂等原料按照一定比例混合，调节pH值至适宜范围，制备出缓蚀剂溶液。
2. 腐蚀速率测试：将不同金属材料置于稀硫酸溶液中，测定其腐蚀速率，作为对照组。
3. 缓蚀效果评估：将制备好的缓蚀剂溶液加入到金属材料的腐蚀溶液中，测定加入缓蚀剂后的腐蚀速率，与对照组进行比较，评估缓蚀效果。
实验结果：1. 缓蚀剂制备：成功制备出不同浓度的缓蚀剂溶液，pH值稳定在6.5-7.5之间。
2. 对照组腐蚀速率：铁、铜、铝在稀硫酸溶液中的腐蚀速率分别为X mm/year、Y mm/year、Z mm/year。
3. 缓蚀效果：加入缓蚀剂后，铁、铜、铝的腐蚀速率分别降低至Amm/year、B mm/year、C mm/year，缓蚀效果显著。
实验讨论：1. 缓蚀剂的制备过程中，pH值的调节对缓蚀效果有重要影响，适宜的pH值范围有助于提高缓蚀剂的稳定性和缓蚀效果。
2. 缓蚀剂的化学组成对不同金属材料的缓蚀效果存在差异，需要根据金属材料的特性选择合适的缓蚀剂配方。
3. 实验中发现，表面活性剂的加入可以提高缓蚀剂的分散性和吸附性，从而提高缓蚀效果。
实验结论：通过本实验，我们成功制备了适用于不同金属材料的缓蚀剂，并评估了其缓蚀效果。
实验结果表明，所制备的缓蚀剂能够有效降低金属材料在腐蚀环境下的腐蚀速率，具有较好的应用前景。
未来工作中，将进一步优化缓蚀剂的配方，提高其在工业应用中的性能和稳定性。
参考文献：[1] 张三. 金属腐蚀与防护[M]. 北京：科学出版社，2020.[2] 李四. 缓蚀剂的制备与应用[J]. 材料保护，2021, 54(3): 45-49.[3] 王五. 电化学方法在缓蚀剂研究中的应用[D]. 某大学，2022.实验日期：2024年4月14日实验人员：XXX指导教师：XXX。
缓蚀剂试验总结
缓蚀剂实验总结近期，在对比不同缓蚀剂的缓蚀率中发现，调整中和胺的加入量不能直接影响缓蚀率，故缓蚀率的决定因素在于中间体。
于是对中间体的合成比例进行了如下的分析评价。
1.配比对于现有原料，油酸及混合吗啉，原生产比例为质量比1：1，在经过分析后发现，呈现酸性的油酸未能完全参与反应，对于缓蚀效果无益处，于是调整反应物配比，分别使用1:1 、1：1.3 、1：1.4 、1：1.5 、1：1.6 、1：1.7 、1：1.8 、1:2的比例进行中间体的合成，并配制缓蚀剂进行缓蚀率评价对比，实验结果显示1：1.5的比例中间体缓蚀率最高，故确定适宜配比为油酸：混合吗啉为1：1.5 。
2.反应温度确定反应配比后，以油酸和混合吗啉质量比1:1.5 ，以110℃为起点，每升高10℃，反应1.5小时，取样进行分析，采集110℃、120℃、130℃、140℃、150℃、160℃、170℃、180℃、190℃数据点，结果显示，随着温度的升高，缓蚀率在160℃至170℃之间缓蚀效果最佳，故定适宜温度为160~170℃。
3.反应时间将质量比为1:1.5的油酸吗啉混合物，设定温度为165℃，恒温3.5小时后，每1.5小时取样一次，分别取3.5 、5 、6.5 、8 、9.5小时的中间体样品，配制缓蚀剂并进行缓蚀率对比评价，结果显示，时间对于缓蚀率影响不大，且随着时间的延长，会导致缓蚀剂粘度增大，不利于生产进行，故将反应时间定为3.5~4小时之间。
4.测试将质量比为1：1.5的油酸吗啉升温至165℃恒温3.5小时后，制得中间体，配制缓蚀剂后，进行缓蚀率评价，缓蚀率在88%~90%之间，较之前车间生产中间体缓蚀率升高5至10个百分点，缓蚀剂中间体的生产成本降低约300元/吨。
5.其他中间体尝试用油酸与二乙烯三胺反应，可生成油酸咪唑啉，分别设定油酸与二乙烯三胺摩尔比为1:1 、1:1.3 、1:1.5 ，在160℃，反应3小时，升温至200℃反应5小时，制得油酸咪唑啉中间体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缓蚀剂评价实验报告
为了评价苯骈三氮唑BTA 复合缓蚀剂对无氧铜片的缓蚀性能，本次做了两个对比实验：实验一测试无氧铜片在饮用纯净水中的极化曲线；实验二测试无氧铜片在1g/L BTA复合缓蚀剂中的极化曲线。
测试结束后，分别计算样品的腐蚀速率，以评价BTA复合缓蚀剂的缓蚀性能。
本实验采用CS350电化学工作站进行。
参比电极为饱和甘汞电极（SCE），辅助电极为铂片（Pt），工作电极为无氧铜片。
其一端用0.5mm2电线焊接好，并将焊点采用703硅橡胶进行密封，整个工作电极暴露面积约为3.5cm2，工作电极经无水乙醇和丙酮进行脱脂干燥处理。
实验溶液采用纯净水水配制, 采用100ml烧杯作为实验容器。
测试开始前，计算机跟踪三电极体系的自然腐蚀电位E corr，当E corr达到稳定状态后（一般以在1min 内电位变化不超过1mV视为稳态），启动线性扫描，扫描速率0.5mV/s。
实验结果如图1，图2，所得实验曲线采用三参数最小方差拟合，以计算出腐蚀体系的四个主要参数V corr,i corr，b A，b C，其中V corr为腐蚀速率，i corr为腐蚀电流密度，
单位A/cm2，b
A ，b
C
分别为阳极和阴极的塔菲尔斜率，单位为V/dec。
图1. 无氧铜片在纯净水中的极化曲线
从图1来看，无氧铜片在纯净水中的腐蚀速率为3.7 m/a,
在1g/L BTA 复合缓蚀剂中的腐蚀实验
10-10
10-910-810-710-610-5
-0.15-0.10-0.0500.050.10I (Amps/cm 2)
E (V o l t s )
10-10
10-910-810-710-6
-0.30
-0.25-0.20
-0.15-0.10-0.05
I (Amps/cm 2)
E (V o l t s )
图2. 无氧铜片在1g/L BTA 复合缓蚀剂中的极化曲线
从图2来看，无氧铜片在1g/L BTA 复合缓蚀剂中的腐蚀速率为1.1 m/a ，不到在纯净水中腐蚀速率的1/3。
可见BTA 复合缓蚀剂明显抑制了无氧铜片的腐蚀速率。
缓蚀效果明显。
图3. 无氧铜片在纯净水和1g/L BTA 复合缓蚀剂中的极化曲线比较图
Ba (mV)= 87.76Bc (mV)= 85.532Io (Amp/cm 2)= 3.1288E-7
Eo (Volts)= -0.03859
Corrosion Rate (mm/a)= 0.003686Ba (mV)= 123.16Bc (mV)= 112.91Io (Amp/cm 2)= 9.6381E-8
Eo (Volts)= -0.18798
Corrosion Rate (mm/a)= 0.001135510-1010-910-810-710-610-5
-0.3
-0.2-0.100.1I (Amps/cm 2)
E (V o l t s )
2.cor 4.cor。
