气体分析仪的几种种类
气体检测仪器的几种分类及产品
气体检测仪器的几种分类及产品气体检测仪器是一种用于检测环境中空气成分的仪器，它可以检测和分析各种气体的种类、浓度、压力、流量等参数。
在工业、矿业、化工、环保等领域中广泛应用。
气体检测仪器一般可以按照测量原理、应用领域、检测范围、工作方式等方面来进行分类。
一、按照测量原理分类1.电化学气体检测仪器电化学气体检测仪器采用电化学反应原理进行气体检测。
它是通过感受电极与气体相接触时所发生的氧化还原反应，观察电解过程中的电流变化，得到被测气体的信息。
例如，二氧化碳探头采用电化学探头，并通过内部的酸碱交换反应完成二氧化碳的检测。
2.热导气体检测仪器热导气体检测仪器采用温差法检测环境气体。
基本原理就是将一根加热的细丝置于环境气体中，当细丝表面的温度发生变化时，细丝与环境气体之间传递的热量也会发生变化，同时电阻也会发生变化，通过测量电阻的变化来判断环境气体的成分。
3.光学气体检测仪器光学气体检测仪器通过测量光的吸收或散射状况来检测环境气体中的成分。
采用的原理主要为红外吸收法和紫外吸收法。
例如，二氧化碳测量仪采用了红外及分光仪的组合，利用简易的光路及特制的光吸收盒，通过测量被测气体对红外光的吸收程度来测量气体的浓度。
二、按照应用领域分类1.工业用气体检测仪器工业用气体检测仪器主要适用于工业现场，可用于气体泄漏检测、燃气检测、安全检查等领域。
2.环保用气体检测仪器环保用气体检测仪器主要应用于排放源的排放检测、环境污染源的监测、大气污染源的监测等领域。
3.医用气体检测仪器医用气体检测仪器主要用于医院的氧气、氧气麻醉、麻醉气体、笑气等监测。
三、按照检测范围分类1.单一气体检测仪器单一气体检测仪器可测量单一气体浓度，广泛应用于煤炭、化工等行业，例如，SO2气体检测仪、NO2气体检测仪、氨气检测仪等。
2.多种气体检测仪器多种气体检测仪器可同时检测多种气体浓度，主要用于环保、化工、燃气检测等领域。
例如，多气体检测仪可同时监测甲烷、氧、氨气、乙烷、一氧化碳等气体浓度。
气体检测仪分类
气体检测仪分类气体检测仪是一种气体泄露浓度检测的仪器仪表工具，主要是指便携式/手持式气体检测仪。
主要利用气体传感器来检测环境中存在的气体种类，气体传感器是用来检测气体的成份和含量的传感器。
一般认为，气体传感器的定义是以检测目标为分类基础的，也就是说，凡是用于检测气体成份和浓度的传感器都称作气体传感器，不管它是用物理方法，还是用化学方法。
比如，检测气体流量的传感器不被看作气体传感器，但是热导式气体分析仪却属于重要的气体传感器，尽管它们有时使用大体一致的检测原理。
气体检测仪分类按检测对象分类，有可燃性气体(含甲烷)检测报警仪、有毒气体检测报警仪、氧气检测报警仪。
按检测原理分类，可燃性气体检测有催化燃烧型、半导体型、热导型和红外线吸收型等；有毒气体检测有电化学型、半导体型等；氧气检测有电化学型等。
按使用方式分类，有便携式和固定式。
按使用场所分类，有常规型和防爆型。
按功能分类，有气体检测仪、气体报警仪和气体检测报警仪。
按采样方式分类，有扩散式和泵吸式。
气体检测仪中的0-100% LEL与0-n PPM（1）“LEL"是指爆炸下限。
可燃气体在空气中遇明火种爆炸的最低浓度，称为爆炸下限—简称%LEL。
英文：Lower Explosion Limited。
可燃气体在空气中遇明火种爆炸的最高浓度，称为爆炸上限—简称%UEL。
英文：Upper Explosion Limited。
那么什么是爆炸下限？可燃性气体的浓度过低或过高它是没有危险的，它只有与空气混合形成混合气或更确切地说遇到氧气形成一定比例的混合气才会发生燃烧或爆炸。
燃烧是伴有发光发热的激烈氧化反应，它必须具备三个要素：a、可燃物（燃气）；b、助燃物（氧气）；c、点火源（温度）。
可燃气的燃烧可以分为两类，一类是扩散燃烧，即挥发的或从设备中喷出、泄漏的可燃气，遇到点火源混合燃烧。
另一类燃烧，是可燃气与空气混合着火燃烧，这种燃烧反应激烈而速度快，一般会产生巨大的压力和声响，又称之为爆炸。
气体分析仪分类原理
气体分析仪分类原理气体分析仪是一种用于分析和检测气体成分的仪器。
在实际应用中，气体分析仪可以应用在生产过程监控、环境监测、医疗诊断等多个领域。
根据测量的气体成分不同，气体分析仪可以分为多种类型。
本文将从测量原理出发，介绍气体分析仪的分类原理。
1. 气体分析仪的分类方式气体分析仪的分类方式可以按照测量原理、应用场景、测量方式等多种方式进行分类。
本文将从测量原理出发，介绍气体分析仪的分类方式。
2. 气体分析仪按照测量原理分类2.1 光学测量气体分析仪光学测量气体分析仪通过测量气体分子对特定波长光线的吸收，实现对气体组分的测量。
在光学测量气体分析仪中，最常用的技术是红外吸收光谱法（Infrared Absorption Spectroscopy，简称IRAS）。
红外光通过样品气体时，会因被分子吸收给与能量发生变化。
以液化石油气（Liquified petroleum gas，简称LPG）为例，由于LPG中主要成分为丙烷和丁烷，二者均能吸收特定波长的红外光。
因此，通过测量特定波长的红外光经过LPG时的吸收情况，就可以计算出LPG中丙烷和丁烷的含量。
2.2 电化学气体分析仪电化学气体分析仪是通过测量气体成分对特定电极的电流响应，实现对气体组分的测量。
在电化学气体分析仪中，最常用的传感器是使用一定的电势差诱导气体发生氧化还原反应，进而产生电流。
以测量空气中的氧气为例，最常用的电化学气体传感器是氧气传感器（Oxygen Sensor）。
在氧气传感器中，工作电极和对比电极之间的空隙内位于电解质中的氧气被电极上的催化剂还原成水。
由于还原的化学反应产生了电荷，所以在电极上就会感应出一定的电流。
由于被测气体与催化剂的反应速度不尽相同，因此反应速度较高的氧气成分在电流响应中表现为高电流强度，反应速度较慢的气体成分在电流响应中表现为低电流强度。
通过测量电流强度，就可以计算出被测气体中氧气的含量。
2.3 质谱分析气体分析仪质谱分析气体分析仪是通过分析气体分子离子化的质量差异，实现对气体组分的测量。

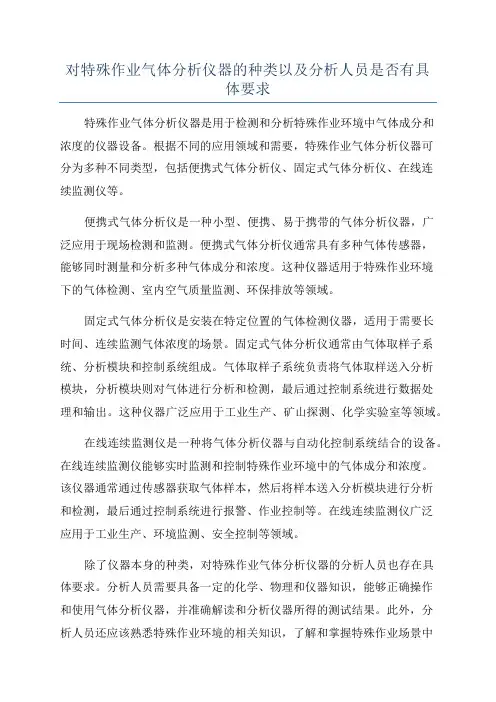

对特殊作业气体分析仪器的种类以及分析人员是否有具体要求
对特殊作业气体分析仪器的种类以及分析人员是否有具体要求特殊作业气体分析仪器是用于检测和分析特殊作业环境中气体成分和浓度的仪器设备。
根据不同的应用领域和需要，特殊作业气体分析仪器可分为多种不同类型，包括便携式气体分析仪、固定式气体分析仪、在线连续监测仪等。
便携式气体分析仪是一种小型、便携、易于携带的气体分析仪器，广泛应用于现场检测和监测。
便携式气体分析仪通常具有多种气体传感器，能够同时测量和分析多种气体成分和浓度。
这种仪器适用于特殊作业环境下的气体检测、室内空气质量监测、环保排放等领域。
固定式气体分析仪是安装在特定位置的气体检测仪器，适用于需要长时间、连续监测气体浓度的场景。
固定式气体分析仪通常由气体取样子系统、分析模块和控制系统组成。
气体取样子系统负责将气体取样送入分析模块，分析模块则对气体进行分析和检测，最后通过控制系统进行数据处理和输出。
这种仪器广泛应用于工业生产、矿山探测、化学实验室等领域。
在线连续监测仪是一种将气体分析仪器与自动化控制系统结合的设备。
在线连续监测仪能够实时监测和控制特殊作业环境中的气体成分和浓度。
该仪器通常通过传感器获取气体样本，然后将样本送入分析模块进行分析和检测，最后通过控制系统进行报警、作业控制等。
在线连续监测仪广泛应用于工业生产、环境监测、安全控制等领域。
除了仪器本身的种类，对特殊作业气体分析仪器的分析人员也存在具体要求。
分析人员需要具备一定的化学、物理和仪器知识，能够正确操作和使用气体分析仪器，并准确解读和分析仪器所得的测试结果。
此外，分析人员还应该熟悉特殊作业环境的相关知识，了解和掌握特殊作业场景中可能存在的气体危害和安全措施。
对于一些需要特殊认证的场景，如化工厂、矿山等，分析人员还可能需要获得特定的资质和证书才能从事相关职业。
总之，特殊作业气体分析仪器的种类多种多样，根据实际应用需要选择合适的仪器；对于分析人员来说，除了具备仪器操作和分析知识外，还需要了解特殊作业环境的相关知识，并可能需要获得特定资质和证书。
氧量分析仪的类别
氧量分析仪的类别氧量分析仪，是一种用于检测气体中氧含量的仪器设备。
它广泛应用于医疗、工业、生态环境等领域，如在医疗领域上，用于监测患者在进行手术时的氧气供应情况。
在工业上，氧量分析仪则被用于检测某些化学反应中氧气的含量，以便于调整和优化工程过程。
随着氧量分析仪技术的不断增长和成熟，它已经分成多个类别，以适应不同领域的需求。
本篇文章将对氧量分析仪的类别进行介绍。
红外式氧量分析仪红外式氧量分析仪是一种基于红外线技术的无耗氧检测装置。
该装置主要由光源、红外吸收腔体、光学元件、探测器、信号放大器、显示器和数据处理部分等组成。
该仪器的工作原理是：使用红外线对不同波长的气体分子进行激发，被检测气体吸收能量时，还原红外线强度，消减程度与气体中氧气的浓度成正比，从而实现氧气含量的测量。
红外式氧量分析仪具有快速响应、高精度、操作简便等优点，广泛应用于医疗行业，工业和生态环境等领域。
电化学式氧量分析仪电化学式氧量分析仪是一种基于电化学技术进行氧气含量检测的检测装置。
该装置由电池、电极和信号传输器等组成。
该仪器的工作原理是：电池加入电流，电极对气体中的氧气进行氧化还原反应，当电极上出现电势差时，将通过信号传输器将电势差转化为电信号，从而实现氧气含量的测量。
电化学式氧量分析仪具有测量精度高、应用范围广、抗干扰能力强等优点，广泛应用于工业生产过程，医疗场所，和宇航科学等领域。
闪光式氧量分析仪闪光式氧量分析仪是一种基于化学荧光技术进行氧气含量检测的检测装置。
该装置主要由光源、荧光传感器、探测器、信号放大器、显示器和数据处理部分等组成。
该仪器的工作原理是：利用荧光物质对氧气的吸附和非辐射性跃迁，使其发出荧光信号，从而实现氧气含量的测量。
闪光式氧量分析仪具有响应速度快，精度高，功能齐全等优点，被广泛应用于化学工业、生产与环境检测、生物医学等领域。
总结氧量分析仪作为一种广泛应用的检测设备，随着技术的不断发展和进步，不同领域对其性能及应用的需求不断提高，因此产生了多种不同类别的氧量分析仪。
不同气体分析仪测定气体成分的优缺点
不同气体分析仪测定气体成分的优缺点1.质谱仪优点：测量气体种类多，测试速度快，灵敏度高，结果精确，稳定性和重复性也较高。
缺点：是价格偏高；仪器机构复杂，需要专业人员维护；要求环境高。
2.气相色谱仪(1)氢火焰检测器气相色谱仪优点：对几乎所有的有机物均有响应，特别是对烃类化合物灵敏度高，而且响应值与碳原子数成正比；对H2O、CO2和CS2等无机物不敏感；对气体流速、压力和温度变化不敏感。
它的线性范围宽，结构简单、操作方便，死体积几乎为零。
因此，作为实验室仪器，FID得到普遍的应用，是最常用的气相色谱检测器。
缺点：需要可燃气体(氢气) 、助燃气体和载气三种气源钢瓶及其流速控制系统。
因此，制作成一体化的便携式仪器非常困难，特别是应对突发性环境污染事件的分析与检测就更加困难，因为它需要点“一把火”,增加了引燃、引爆的潜在危险性（2）热导检测器气相色谱仪优点：它对所有的物质都有响应，结构简单、性能可靠、定量准确、价格低廉、经久耐用，又是非破坏性检测器，因此，TCD始终充满着旺盛的生命力。
近十几年来，配置于商品化气相色谱仪的产量仅次于FID,应用范围较广泛。
缺点：与其他检测器相比，TCD的灵敏度低，这是影响其应用于环境分析与检测的主要因素。
以氦气作载气，进气量为2 mL时，检出限可达106量级。
因此，使用这种检测器的便携式气相色谱仪，不适于室内外一般环境污染物分析与检测，大多用于污染源和突发性环境污染事故的分析与检测。
3．红外线气体分析仪优点：1）测量范围宽：可分析气体上限达100%，下限达几个（ppm）的浓度。
进行精细化处理后，还可以进行痕量(ppb)分析（物质中含量在百万分之一以下组合的分析方法）2）灵敏度高：具有很高的监测灵敏度，气体浓度有微小变化都能分辨出来；3）测量精度高：一般都在FS（满量程）,不少产品达到FS。
与其他分析手段相比，它的精度较高且稳定性好；反应速度快：响应时间一般在10S以内（达到T90的时间）；缺点：不能分析对称结构无极性双原子分子（如Ν2、Ο2、 2 ）及单原子分子气体（He、Ne、Ar），或者需要和其他检测器使用。
气体在线分析仪(常用气体分析设备)
气体在线分析仪（常用气体分析设备）气体分析仪是一种用来测量气体成分的流程分析仪器，在许多生产过程中，尤其是有化学反应的生产过程中，仅根据温度、压力、流量等物理参数进行自动控制往往不够。
在冶金、电子、化工等行业中，空气分离设备不仅生产工业氧、工业氮，而且生产5n级高纯氮、高纯氧、高纯氩等高纯气体，保证气体产品质量，对中间产品和成品中微量杂质要严格控制，这对离线、在线气体分析仪的检测灵敏度、测量精度、稳定性和使用寿命等方面都提出了更高的要求，气体分析器有很多种。
常用气体分析设备四种常用的类型:1、热导式气体分析仪（HT-LE200、HT-EC300）是一种物理类的气体分析仪表。
它根据不同气体具有不同热传导能力的原理，通过测定混合气体导热系数来推算其中某些组分的含量。
该分析仪表简单可靠，适用于多种气体，是一种常用基本的气体分析仪表。
但直接测量气体的导热系数比较困难，所以实际上常把气体导热系数的变化转换为电阻的变化，再用电桥来测定。
2、磁氧式气体分析仪（HT-LA800）其原理是利用烟气组分中氧气的磁化率特别高这--物理特性来测定烟气中含氧量。
氧气为顺磁性气体(气体能被磁场所吸引的称为顺磁性气体)，在不均匀磁场中受到吸引而流向磁场较强处。
在该处设有加热丝，使此处氧的温度升高而磁化率下降，因而磁场吸引力减小，受后面磁化率较高的未被加热的氧气分子推挤而排出磁场，由此造成“热磁对流”或“磁风”现象。
在一-定的气样压力、温度和流量下，通过测量磁风大小就可测得气样中氧气含量。
3、电化学式气体分析仪（HT-LA431、HT-LA416、HT-FX100、HT-EC200）是一种化学类的气体分析仪表。
它根据化学反应所引起的离子量的变化或电流变化来测量气体成分。
为了提高选择性，防止测量电极表面沾污和保持电解液性能，一般采用隔膜结构。
常用的电化学式分析仪有定电位电解式和伽伐尼电池式两种。
定电位电解式分析仪的工作原理是在电极上施加特定电位，被测气体在电极表面就产生电解作用，只要测量加在电极上的电位，即可确定被测气体特有的电解电位，从而使仪表具有选择识别被测气体的能力。
在线气体分析仪
• 按照测量成分或参数划分，分为氧分析仪、 硫分析仪、pH值测定仪、电导率测定仪等 多种。 • 按照测量介质的相态划分，分为气体、液 体、固体分析。
第一章 光学分析仪
• 第一节 电磁辐射和吸收光谱法 电磁辐射是以极快速度通过空间传播的光量子流， 是一种能量的形式。电磁辐射具有波动性和微粒 性，其波动性表现为辐射的传播以及反射、折射、 散射、衍射、干涉等，可用传播速度、频率、波 长等参量来描述；其微粒性表现为当其与物质相 互作用时引起辐射的吸收、发射等电磁辐射的波 动性与微粒性用普朗克方程式联系起来。 E=hv=hc/λ 式中 E——辐射的光子能量，J； v——辐射的频率，s-1； h——普朗克常数，6.626×10-34J· s; c——光速，3×1010cm/s； λ——波长，cm。
二、检测原理 • 传统在线气体分析仪如非色散红外（NDIR） 在线分析仪通常受来自环境中其他成分 （包括粉尘和其他气体成分如水份等）的 交叉干扰影响。此问题在被测气体含量越 低时，就显得越严重。与采用非色散光谱 技术的传统红外在线分析仪不同，目前,半 导体激光气体分析系统的测量原理是采用 半导体激光吸收光谱（DLAS）气体分析测 量技术，即“单线光谱”测量技术。
三、色谱分析仪器 采用色谱柱和检测器对混合流体先分离、后检测的定 性、定量分析方法叫做色谱分析法。 四、物性分析仪器 在分析仪器中，把定量检测物质物理性质的一类仪器 叫做物性分析仪器。物性分析仪器按其检测对象来分类和 命名，如水分仪、湿度计、密度计、黏度计、浊度计及石 油产品物性分析仪器等。 五、其他分析仪器 将上述几类仪器之外的在线分析仪器合并在这一类中， 包括： 顺磁式氧分析仪 利用氧的高顺磁特性制成,包括热磁 对流式、磁力机械式、磁压力式氧分析仪； 热学分析仪 如热导式气体分析仪、催化燃烧式可燃气 体检测仪、热值仪等； 射线分析仪 如X射线荧光光谱仪、γ射线密度计、中 子及微波水分仪、感烟火灾探测器等； 质谱分析仪
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气体分析仪的几种种类
气体分析仪是一种用来检测和分析空气中气体成分的仪器。
它们广泛用于环境
监测、医疗诊断、石油化工、矿业、农业、食品加工等领域。
本文将介绍几种常见的气体分析仪，其原理、优点和适用范围。
1. 红外气体分析仪
红外气体分析仪以红外线吸收原理为基础，利用目标气体一定波长的辐射能量
与特定荧光体吸收后的光强度的比值来测量气体浓度。
它可以快速测量多种气体，如CO、CO2、SO2等，具有响应快、灵敏度高、精度高、可靠性强等优点。
适用
于环境监测、工业生产、机械制造等领域。
2. 质谱气体分析仪
质谱气体分析仪是通过电离技术将气体分子转化为带电离子，并用质谱仪测量
其质量-电荷比进行分析。
它具有高分辨率、高精度、高灵敏度等特点，能够检测
到较低浓度的气体成分，并且可以分析多种气体成分，适用于环境监测、生命科学、飞行器空间环境监测、医学诊断等领域。
3. 气相色谱气体分析仪
气相色谱气体分析仪是通过目标气体分子在涂覆在毛细管表面的固定相中进行
分离和识别的方法进行分析。
该方法分离效果好、分析速度快、适用于低浓度气体的分析和多种混合气体成分的定量分析。
该仪器在环保监测、食品安全、医药等领域有广泛应用。
4. 电化学气体分析仪
电化学气体分析仪是通过气体成分在电极表面发生氧化或还原反应，测量电流
或电势变化，来实现气体分析的方法。
它具有响应速度快、灵敏度高、准确性高、稳定性好等优点。
适用于检测氧气、二氧化碳等气体在燃料电池、空气分析等领域。
以上是几种常见的气体分析仪，它们各有优劣和适用范围。
在选择气体分析仪
的时候，应根据实际需求选择合适的仪器。
