安全气囊工作原理
安全气囊的工作原理和使用方法范文（二篇）
安全气囊的工作原理和使用方法范文安全气囊是汽车上的一项重要被动安全装置，能够在发生碰撞时起到保护乘客的作用。
它的工作原理是通过车辆电控系统接收到碰撞传感器的信号，发出指令后气囊即可迅速充气弹出，形成一个柔软的气囊，为乘坐汽车的人员提供保护。
安全气囊主要由气体发生器、碰撞传感器、导火索、气囊和充气系统等组成。
当车辆发生碰撞时，碰撞传感器会检测到碰撞信号，然后将信号传输给车辆的电控系统。
在接收到碰撞信号后，车辆的电控系统会根据信号的强度和方向判断车辆发生碰撞的严重程度，进而决定是否触发安全气囊的充气。
当触发条件满足时，电控系统会通过控制装置打开导火索，并点燃气体发生器。
气体发生器中含有一种特殊的化学物质，当该物质与气体发生器中的气体混合时会产生大量的气体，从而迅速充满气囊。
充气系统会使气囊迅速充气并弹出，形成一个柔软的保护屏障，以吸收碰撞中的冲击力，减轻乘坐汽车的人员受伤的概率。
使用安全气囊的方法相对简单。
在乘坐汽车时，乘客应首先确保自己系好安全带，因为安全气囊并不能完全取代安全带的作用。
当车辆发生碰撞时，安全带将会为乘客提供紧密的约束，以减少碰撞中的冲击力。
如果发生碰撞，气囊会在极短的时间内充气并弹出，这时乘客应尽量保持身体放松，尽量避免与气囊的碰撞。
值得注意的是，安全气囊的使用有一定的限制。
首先，儿童和婴儿由于身高和体重的原因，不能使用安全气囊。
他们应该乘坐特制的儿童安全座椅，并将座椅安装在后排座位上。
其次，驾驶者和乘客应坐直，保持脊椎的正常曲度。
这样能最大限度地减少碰撞时对身体的冲击。
另外，驾驶者和乘客应坐在自动调整椅背倾斜度的位置上，保持良好的视野和舒适的姿势。
在使用安全气囊时，乘客还需要注意一些安全事项。
首先，乘客不应将脚放在安全气囊的位置上，以免发生碰撞时对脚部造成伤害。
其次，乘客也不应将任何物体放在安全气囊上，以免妨碍气囊的充气和弹出。
最后，乘客还应避免将身体过于靠近安全气囊，以减少碰撞时对面部和胸部的冲击。
简述安全气囊的工作原理
简述安全气囊的工作原理如下：
安全气囊的工作原理是根据设定的程序对传感器所检测的信号进行数学计算和逻辑判断,当检测到的信号强度超过其设定值时,安全气囊ECU立刻向气囊组件内的电爆管发出点火指令,引爆电爆管,点火剂受热爆炸,迅速产生大量热量,充气剂受热分解释放大量氮气充入气囊,气囊便冲开组件的装饰盖板鼓向驾驶员和乘员,使驾驶员和乘员的头部和胸部压在充满气体的气囊上,将人体和车内构件之间的碰撞变为弹性碰撞,并通过气囊产生变形吸收人体碰撞时所产生的动能,从而达到保护人体的目的。

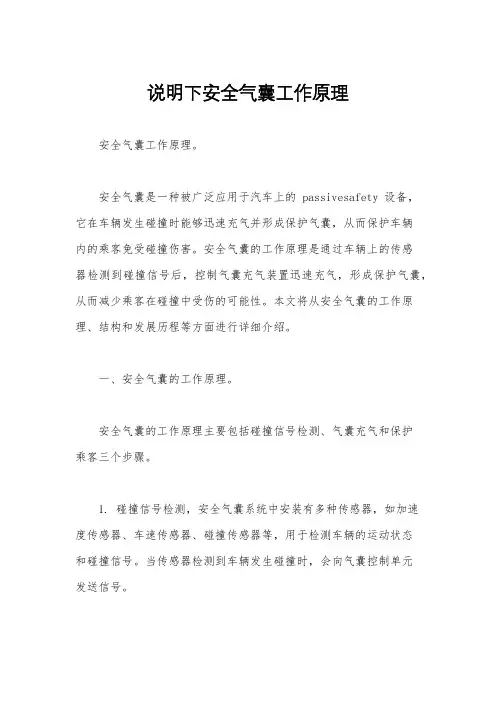

说明下安全气囊工作原理
说明下安全气囊工作原理安全气囊工作原理。
安全气囊是一种被广泛应用于汽车上的 passivesafety 设备，它在车辆发生碰撞时能够迅速充气并形成保护气囊，从而保护车辆内的乘客免受碰撞伤害。
安全气囊的工作原理是通过车辆上的传感器检测到碰撞信号后，控制气囊充气装置迅速充气，形成保护气囊，从而减少乘客在碰撞中受伤的可能性。
本文将从安全气囊的工作原理、结构和发展历程等方面进行详细介绍。
一、安全气囊的工作原理。
安全气囊的工作原理主要包括碰撞信号检测、气囊充气和保护乘客三个步骤。
1. 碰撞信号检测，安全气囊系统中安装有多种传感器，如加速度传感器、车速传感器、碰撞传感器等，用于检测车辆的运动状态和碰撞信号。
当传感器检测到车辆发生碰撞时，会向气囊控制单元发送信号。
2. 气囊充气，接收到碰撞信号后，气囊控制单元会迅速启动气囊充气装置，向气囊内部发送高压气体，使气囊迅速充气，形成保护气囊。
充气过程通常在碰撞发生后的几十毫秒内完成，速度非常快。
3. 保护乘客，当气囊充气后，乘客在碰撞时会受到保护气囊的缓冲作用，减少身体受伤的可能性。
随后，气囊会迅速排气，以便乘客能够自由脱离车辆。
二、安全气囊的结构。
安全气囊通常由气囊模块、气囊充气装置、气囊控制单元和传感器等部件组成。
1. 气囊模块，气囊模块是安全气囊的主体部分，通常由聚酯纤维等材料制成，具有较强的抗拉伸性和耐磨性。
气囊模块通常安装在车辆的方向盘、仪表板、车门等位置，以便在碰撞时迅速充气形成保护气囊。
2. 气囊充气装置，气囊充气装置是安全气囊的核心部件，它能够接收气囊控制单元发送的信号，迅速充入高压气体，使气囊迅速充气。
充气装置通常由气体发生器、点火装置和气体储存罐等部件组成。
3. 气囊控制单元，气囊控制单元是安全气囊系统的控制中枢，它能够接收传感器发送的碰撞信号，并根据碰撞严重程度控制气囊充气装置的工作。
气囊控制单元通常还能够监测气囊系统的工作状态，并在系统故障时发出警报。
汽车安全气囊工作原理
汽车安全气囊的工作原理引言汽车安全气囊是一种重要的被动安全装置，它在车辆发生碰撞时能够迅速充气并形成一个保护性的气囊，减轻乘员在碰撞中受到的冲击力，从而减少伤害。
本文将详细解释汽车安全气囊的工作原理，包括传感器、触发机构、充气装置和气囊等关键部件的功能和协同工作过程。
1. 传感器汽车安全气囊系统通常包含多个传感器，用于检测车辆与外界环境之间的变化。
主要的传感器包括碰撞传感器、加速度传感器和压力传感器。
•碰撞传感器：通过检测碰撞力大小和方向来触发安全气囊系统。
常见的碰撞传感器有机械开关、压电式和惯性式等。
•加速度传感器：用于检测车辆加速度变化，以判断是否发生了碰撞。
它可以通过测量车辆加速度来确定是否需要触发安全气囊。
•压力传感器：用于检测气囊充气后的压力情况，以确保气囊能够正常充气并保持适当的压力。
2. 触发机构触发机构是安全气囊系统中的关键部件，负责在碰撞发生时将气囊迅速充气。
触发机构通常由电子控制单元（ECU）和点火装置组成。
•电子控制单元（ECU）：作为安全气囊系统的主要控制中心，ECU接收传感器的信号，并根据预设的算法来判断是否需要触发安全气囊。
一旦判断需要触发，ECU会通过点火装置来激活充气装置。
•点火装置：点火装置是触发机构中的一个关键部件，它通过提供高能电流来激活充气装置。
当ECU接收到触发信号后，它会发送电流给点火装置，从而产生高温火花，引燃充气装置中的化学物质。
3. 充气装置充气装置是安全气囊系统中负责将空气迅速注入到汽车安全气囊内部的部件。
主要的充气装置包括发生器、气体发生器和气囊。
•发生器：发生器是充气装置的核心部件，它通常由化学物质组成，如钠氖化合物或铝粉。
当发生器受到点火装置的激活时，化学反应会迅速产生大量热能和气体。
•气体发生器：气体发生器是安全气囊系统中的一个重要组成部分，它通过将化学反应产生的高温高压气体转换为可用于充气的低温低压气体。
这样可以确保安全气囊在充气过程中不会过热或破裂。
安全气囊工作原理
安全气囊工作原理
安全气囊的工作原理是通过感应车辆碰撞时的冲击力，快速填充气体进入气囊内部，从而形成一个柔软的防护物，以保护车辆驾驶员和乘客的安全。
安全气囊系统通常由传感装置、控制单元和气囊组成。
当传感装置检测到车辆发生碰撞时，传感装置会向控制单元发送信号。
控制单元会根据传感装置提供的信号，判断碰撞的严重程度和角度，并通过控制装置开启气囊系统。
接下来，控制装置会迅速放出化学反应剂到气囊内部。
这些化学反应剂与空气中的氮气发生反应，产生大量的气体。
这些气体迅速填充气囊内部，使气囊迅速膨胀形成一个柔软的防护物。
当驾驶员或乘客因车辆碰撞而受到冲击时，他们的身体会对气囊施加压力，从而使气囊承受这部分压力，减轻冲击力对人体的伤害。
在碰撞发生后的瞬间，气囊会快速膨胀并迅速放气，以在极短时间内提供最佳的防护效果。
需要注意的是，安全气囊仅能提供瞬间的防护作用，无法持续防护。
因此，在车辆发生碰撞后，驾驶员和乘客还是需要靠安全带等其他安全装置来提供持续的保护。
总体而言，安全气囊通过快速放气来吸收碰撞时的冲击力，从而减轻车辆碰撞对驾驶员和乘客的伤害，并提供一层额外的防护。
这种工作原理使安全气囊成为现代汽车安全系统中不可或缺的一部分。
气囊工作原理
气囊工作原理
气囊是一种被广泛应用于汽车行业的安全装置，其工作原理是通过压缩气体迅速充满，形成一种软性保护层，为乘车人员提供额外的保护。
以下是气囊的工作原理的简要解释：
1.碰撞传感器：当汽车发生碰撞时，车辆上安装的碰撞传感器会立即感知到碰撞的力量和方向。
2.控制单元：碰撞传感器将检测到的碰撞信号传输给车辆的控制单元。
控制单元根据传感器信息判断是否需要触发气囊。
3.启动装置：当控制单元确定需要启动气囊时，它将向气囊提供启动信号。
4.发生器：启动信号到达发生器后，发生器会迅速发出电流，激活装置。
5.气体充放装置：一旦启动装置被激活，气体充放装置就会被触发。
气体充放装置会将束缚在气囊内的化学物质分解，产生大量的气体，使气囊迅速充满。
6.气囊充气：充气后的气囊会膨胀并迅速向外扩展，形成柔软的保护层，保护乘车人员免受碰撞带来的冲击。
需要注意的是，气囊并非一直充气状态。
一旦气囊充气，会立即释放气体，使气囊迅速放气。
这是为了避免乘车人员受到过多的压力和可能引发的伤害。
总的来说，气囊的工作原理是通过碰撞传感器、控制单元、启动装置和气体充放装置等部件的组合，实现对乘车人员的保护。
在汽车碰撞发生时，气囊能够迅速展开，并在短时间内提供一个柔软的外层，减轻碰撞带来的冲击和损伤。
安全气囊的工作原理和运用
安全气囊的工作原理和运用安全气囊是车辆安全系统的重要组成部分。
在车辆发生碰撞时，安全气囊能够迅速充气，保护驾驶人和乘客免受撞击的伤害。
下面本文将介绍安全气囊的工作原理和运用。
一、工作原理安全气囊是由氧化铝、碳酸钠和硼酸等粉末组成的灭火剂，是一种借助化学反应来释放大量气体的装置。
安全气囊的充气装置通过感应车辆碰撞后的加速度改变，并通过车载传感器检测车辆碰撞的冲击力来识别事故。
一旦车辆发生严重碰撞，安全气囊的充气装置就会迅速引燃安全气囊中的化学物质，进而迅速充气使安全气囊膨胀起来。
安全气囊膨胀后，能够有效地吸收碰撞带来的冲击力，从而起到保护驾驶员和乘客的作用。
二、运用安全气囊是一种被广泛使用的被动安全装置，通常被安装在车辆的驾驶座和乘客座位置，以及车辆的门板和车身侧面等位置。
它能够在车辆发生事故时承受碰撞的冲击力，减缓人体受到的伤害，并且降低其生命安全受到的风险。
除了在车辆中使用外，安全气囊还广泛应用于其他领域。
例如，航空领域也使用安全气囊来保护机组人员和乘客。
此外，安全气囊还能够应用于一些高风险作业场所的安全保障领域。
总之，安全气囊是现代汽车安全系统中的重要组成部分。
其工作原理是在车辆碰撞后迅速充气减缓冲击力，从而保护驾驶员和乘客免受伤害。
安全气囊在全球范围内得到了广泛的应用，成为了保障人类生命安全的一种重要技术。
在汽车行业中，安全气囊的运用已经成为了一项必备技术。
自从1970年代被广泛应用以来，安全气囊已经成为了汽车事故减少和生命保障的重要技术手段。
随着汽车技术的不断发展，安全气囊在汽车行业中的运用也越来越广泛，不断更新和升级。
在传统的安全气囊中，传感器负责监测与呈现碰撞事件的信息，但是现在的高新技术让安全气囊的应用更加灵活。
例如，现代汽车安全气囊与车载摄像头、车辆防撞雷达等设备进行联动，实现更加智能化的触发方式，通过预测车辆碰撞风险的特征，提前展开安全气囊，增加保护范围和减少人员受伤的风险，进一步提升了安全气囊的安全性和效率。
安全气囊的科学原理
安全气囊的科学原理
安全气囊的科学原理基于以下几个关键概念：
1. 碰撞传感器：车辆中安装了碰撞传感器，它会感应到车辆发生碰撞的情况，并向气囊系统发送信号。
2. 气体发生器：气囊系统中包括了一个气体发生器，通常是一个基于化学反应的装置。
当碰撞传感器触发时，气体发生器会迅速生成大量气体，用于充气气囊。
3. 包裹气囊的布料：安全气囊通常由一个包裹在车辆座椅或车身中的布料构成。
布料通常是由强度高、阻燃性能好的材料制成，以确保在发生碰撞时能够承受高压的气体。
4. 速度传感器：安全气囊系统中还包括了速度传感器，用于测量车辆的速度和方向。
这些数据可以帮助气囊系统判断何时触发气囊，以及充气的力度和方向。
当发生碰撞时，碰撞传感器会感应到碰撞的力度，并向气囊系统发送信号。
气体发生器会立即启动，释放大量气体，充入气囊中。
通过充入气囊的气体产生较高的气压，气囊能够迅速充气并充分膨胀，进而提供额外的保护，减少乘客和驾驶员碰撞时身体与车辆内部构件之间的接触。
由于充气速度非常快，气囊能够迅速膨胀，以在碰撞发生前将乘客和驾驶员从车辆内部的硬物上分离开来，降低其碰撞到车辆内部构件的几率。
值得注意的是，安全气囊仅仅是在车辆碰撞发生时才会触发，且它并不能完全消除碰撞给乘客和驾驶员带来的伤害，但它可以在一定程度上减轻碰撞造成的伤害，提供更安全的乘坐环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、工作过程
•
• • • •
• •
(1)撞车10ms后，达到引爆系统引爆 时极限，引爆器引爆，产生大量的 炽热气体。此时驾驶员由于惯性仍 然坐着。 (2)20ms后驾驶员开始移动，但还没 有到达气囊； (3)40ms后气囊已完全涨起，驾驶员 逐渐向前移动，安全带被拉长，人 的部分冲击撞吸收。 (4)60ms后驾驶员已经开始沉向气囊。 (5)80ms后驾驶员的头和身体上部沉 向气囊。气囊的排气口打开，其中 的气体在高压下匀速逸出，以吸收 能量。 (6)100ms后车速已降为零，这时对 车内的乘员来讲事故的危险期就已 经结束。 (7)ll0ms后。驾驶员向前移动达到 最大距离，并身体开始后移，回向 座位。这时大部分气体已从气囊中 逸出，前方又恢复了清晰的视野。
驾驶员无安全带与安全气囊保护
前排乘员无安全带与安全气囊保护
驾驶员无安全气囊但佩戴安全带
驾驶员有安全气囊但未佩戴安全带
2、分类
单气囊（只装在驾驶员侧） 按数量分 双气囊（驾驶员侧和副驾驶员侧） 多气囊（驾驶员、副驾驶、侧向等） 按引爆方式 机械式（目前很少用） 电子式（普遍使用） 安全气囊（保护全身） 按气囊大小 大型气囊（保护上半身） 小型气囊（保护面部）
五、安全气囊的正确使用
1、必须和安全带配合使用
2、应及时排除安全气囊故障 3、不要认为碰撞安全气囊传感器 4、按规范保管好安全气囊器件
六、注意事项
1.不能测量点火器电阻
2.不能修理安全气囊任何组件，只能更换 3.妥善保管安全气囊组件 4.充气组件从 90mm以上落地不能用。 5.充气组件不能承受65C以上的温度。
（2）机电式（钢球式、滚筒式）
（3）电子式（压电式）
（4）安全传感器（防护碰撞传感器） • 作用：防止因碰撞传感器短路而造成气囊误爆 炸。 • 减速度值比碰撞传感器小一些， • 只有当安全传感器和任一碰撞传感器同时接通， SRS电路才接通，气囊才可能充气 • 当发生碰撞时，足够大 的惯性力将水银上抛， 接通传爆管电路。
（二）、电控单元（ECU）
• 是气囊系统的核心部件，大多安装在驾驶 舱内中央控制台下面。
1、逻辑模块（微处理器） 用于监测汽车纵向减速度或惯性力是否达 到设定值，控制气囊组件中的点火器引爆 点火剂。 功能：逻辑判断 诊断测试 2、信号处理电路 由放大器和滤波器组成，用于对传感 器检测的信号进行整形、放大和滤波，以 便于ECU能够接收、识别和处理。
• ①为了便于安装，驾驶员气囊气体发生器一般都做成 圆形。目前，大多数气体发生器都是利用热效应产生 氮气充入气囊。 • ②前排乘客气囊的气体发生器为长筒形，其工作原理 与驾驶员侧气体发生器相同
2、点火器 安装：气体发生器的中央位置 作用：在触发碰撞传感器和防护碰撞传感器将气
囊电路接通时，引爆点火剂，产生热量使 充气剂分解。
按保护对象
驾驶员用 前排乘员用 后排乘员用 侧面防撞用 下肢用 车顶部用
3、对安全气囊的要求
• • • • • • 可靠性高：使用年限为7-15年 安全可靠：正确区分制动减速和碰撞减速的区别 灵敏度高：当发生碰撞时，在第二次碰撞前打开 有防误爆功能：轻微碰撞下不能打开 有自动诊断功能 有备用电源
二、安全气囊系统的组成
• • • • 传感器 电控单元（ECU） 气囊组件 安全指示灯等
（一）传感器
1、作用 在汽车发生碰撞时，由传感器检测汽车 碰撞的强度信号，并将信号输入电子控制 单元（ECU），ECU根据碰撞传感器的信 号判断是否引爆充气元件给气囊充气。
2、分类
（1）机械式传感器(偏心锤式）
4、保护电路和稳压电路
作用：防止SRS元件遭受过电压损害
（三）气囊组件
• 组成： 气体发生器 点火器 气囊
1、气体发生器（充气器） 作用：在点火器引爆点火剂时，产生气体向气囊
充气，使气囊爆开。
原理：利用热效反应产生氮气而充入气囊。在点
火器引爆火剂的瞬间，点火剂产生大量 热量，充气剂（叠氯化钠）受热立即释 放氮气，使气囊膨胀。
3、备用电源 气囊系统有两个电源
汽车电源（蓄电池） 备用电源
备用电源的组成：电源控制电路、若干电容 备用电源的作用：
当汽车发生碰撞导致蓄电池和发电机与气囊 系统断开时，备用电源在一定时间内(一般为6 s)可以 维持气囊系统供电。在维修气囊系统时应注意备用电 源的作用，在断开蓄电池电源后仍需要等待一段时间 以使备用电源放电，具体等待时间请参阅相关维修手 册。
• 工作正常：点火开关打开后，闪亮几秒后熄灭。
• 故障：气囊指示灯不亮、一直亮或在行驶途中突 然点亮。
（五）螺旋电缆
• 保证转向盘具有足够的转动角度而又不致 于损伤气囊组件的连接线束
（六）插接器
• 连接器采用了导电性能和耐久性能良好的镀 金端子。
三、气囊系统工作原理
• 当汽车发生正面碰撞事故时，安全气囊控制系 统检测到冲击力(减速度)超过设定值时，安全 气囊电脑立即接通充气元件中的电爆管电路， 点燃电爆管内的点火介质，火焰引燃点火药粉 和气体发生剂，产生大量气体，在0.03秒钟的 时间内即将气囊充气，使气囊急剧膨胀，冲破 方向盘上装饰盖板鼓向驾驶员和乘员，使驾驶 员和乘员的头部和胸部压在充满气体的气囊上 ，缓冲对驾驶员和乘员的冲击，随后又将气囊 中的气体放出。
3、气囊 气囊材料：尼龙
理想情况：气囊应在汽车发生碰撞之后，驾驶员或乘员开始前扑之前 瞬时展开，此时，驾驶员或乘员头部移动须小于15cm。接着驾驶员 或乘员扑向气囊，而气囊也立即冷却和泄漏，在气囊收缩的同时吸收 冲击能量。保护驾驶员和乘员免受危害。
（四）安全气囊指示灯
• 又称安全气囊警告灯
–指示气囊系统是否处于正常状态
6.带气的或未展开的充气组件，应装在特殊的容器 内，并注明危险品标识。 7.展开过的充气组件可作为正常的报废材料看待， 按一般的方式处理。
8.安全气囊零件不能做任何实验。 9.操作时，均应摘下蓄电池的负极导线，等30s。
10.必须正确使用安全带气囊才能起作用 。
汽车安全气囊系统（SRS)
一、概述
1、作用
当汽车遭受碰撞导致车速急剧变化时，气囊迅速 膨胀，在驾驶员、乘员与车内构件之间迅速铺垫一个 气垫，使驾驶员、乘员头部与胸部压在充满气体的气 囊上，利用气囊的阻尼作用和气囊排气节流的阻尼作 用来吸收人体惯性力产生的动能，从而减轻人体遭受 伤害的程度。 安全气囊是当车辆发生碰撞事故时保护乘员的安 全带辅助装置。(必须和安全带配合）
