电机型式试验之测绕组电阻试验

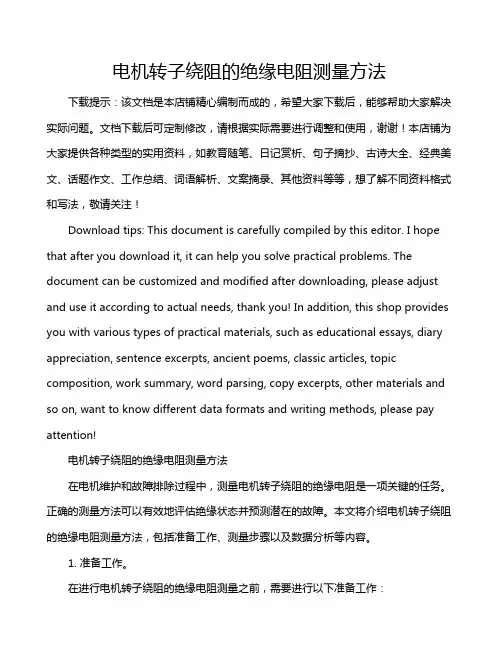

电机转子绕阻的绝缘电阻测量方法
电机转子绕阻的绝缘电阻测量方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电机转子绕阻的绝缘电阻测量方法在电机维护和故障排除过程中，测量电机转子绕阻的绝缘电阻是一项关键的任务。

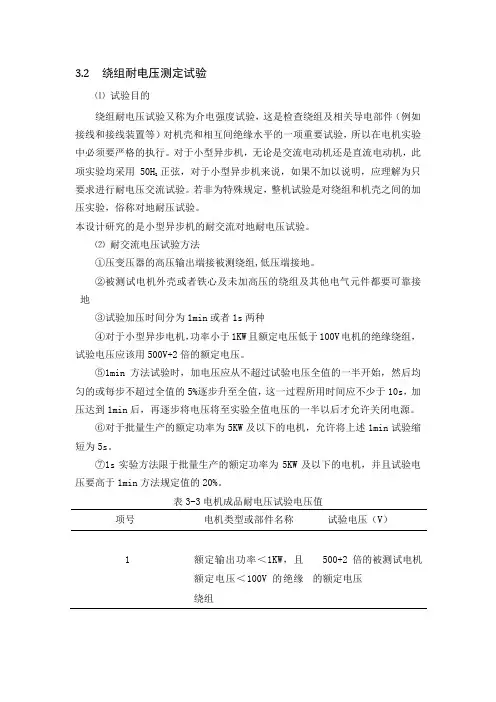

电机型式试验之绕组耐电压测定
3.2 绕组耐电压测定试验⑴试验目的绕组耐电压试验又称为介电强度试验，这是检查绕组及相关导电部件（例如接线和接线装置等）对机壳和相互间绝缘水平的一项重要试验，所以在电机实验中必须要严格的执行。
对于小型异步机，无论是交流电动机还是直流电动机，此项实验均采用50HZ正弦，对于小型异步机来说，如果不加以说明，应理解为只要求进行耐电压交流试验。
若非为特殊规定，整机试验是对绕组和机壳之间的加压实验，俗称对地耐压试验。
本设计研究的是小型异步机的耐交流对地耐电压试验。
⑵耐交流电压试验方法①压变压器的高压输出端接被测绕组,低压端接地。
②被测试电机外壳或者铁心及未加高压的绕组及其他电气元件都要可靠接地③试验加压时间分为1min或者1s两种④对于小型异步电机，功率小于1KW且额定电压低于100V电机的绝缘绕组，试验电压应该用500V+2倍的额定电压。
⑤1min方法试验时，加电压应从不超过试验电压全值的一半开始，然后均匀的或每步不超过全值的5%逐步升至全值，这一过程所用时间应不少于10s，加压达到1min后，再逐步将电压将至实验全值电压的一半以后才允许关闭电源。
⑥对于批量生产的额定功率为5KW及以下的电机，允许将上述1min试验缩短为5s。
⑦1s实验方法限于批量生产的额定功率为5KW及以下的电机，并且试验电压要高于1min方法规定值的20%。
项号电机类型或部件名称试验电压（V）1 额定输出功率＜1KW，且额定电压＜100V的绝缘绕组 500+2倍的被测试电机的额定电压2 额定输出功率＜1×104KW 的绝缘绕组 1000+2倍的被测试电机的额定电压，最低为1500V3 非永久短路的异步电机 1000V+2倍静止开路电压⑶ 试验要求与电路图试验电压为50H Z ，波形尽可能的接近正弦波，对于新生产的或修理时全部更换的新部件（例如绕组），其数值应该按照一定的标准，对于本次毕业设计所涉及到的小型异步机，功率小于1KW 且额定电压低于100V 电机的绝缘绕组，试验电压应该用500V+2倍的额定电压。
电机定子测试内容
电机定子测试内容
电机定子测试的内容包括以下几个方面：
1. 电阻测试：通过测量定子绕组的电阻值，可以判断绕组是否正常。
通常采用电桥法或数字万用表进行测量，可以检测出绕组断路、短路、绝缘不良等故障。
2. 绝缘电阻测试：通过测量定子绕组与机座之间的绝缘电阻值，可以判断定子绕组的绝缘性能。
通常采用兆欧表或高压绝缘电阻测试仪进行测量，可以检测出绝缘损坏、绝缘老化等故障。
3. 耐压测试：通过施加一定的高电压，检测定子绕组的耐电压性能。
通常采用高压试验变压器进行测试，可以检测出绕组绝缘薄弱、绝缘老化等故障。
4. 温度测试：通过测量定子绕组的温度，可以判断电机运行时定子绕组的温度情况。
通常采用温度计或温度传感器进行测量，可以检测出绕组过热、通风不良等故障。
5. 振动测试：通过测量定子绕组的振动情况，可以判断电机的振动水平。
通常采用振动测试仪进行测试，可以检测出定子绕组松动、机械故障等故障。
6. 声音测试：通过听声音判断电机运行时定子绕组的声音情况，可以判断电机是否正常运行。
通常采用听声音的方式进行测试，可以检测出异常声响、振动等故障。
以上是电机定子测试的常见内容，根据实际情况和需求，可以选择合适的测试方法和测试设备进行检测。

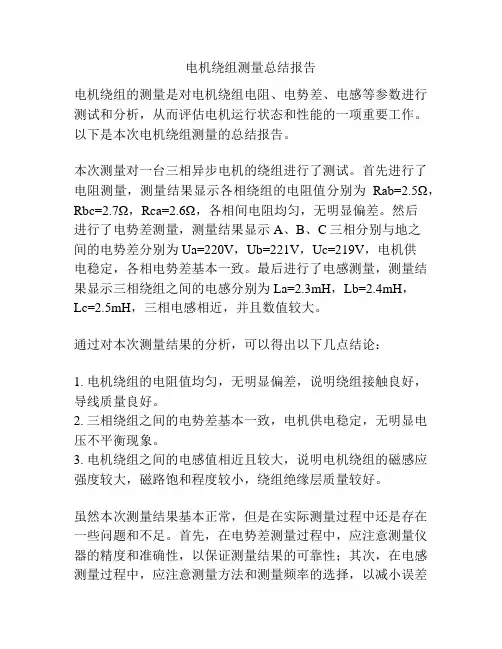

电机绕组测量总结报告
电机绕组测量总结报告电机绕组的测量是对电机绕组电阻、电势差、电感等参数进行测试和分析，从而评估电机运行状态和性能的一项重要工作。
以下是本次电机绕组测量的总结报告。
本次测量对一台三相异步电机的绕组进行了测试。
首先进行了电阻测量，测量结果显示各相绕组的电阻值分别为Rab=2.5Ω，Rbc=2.7Ω，Rca=2.6Ω，各相间电阻均匀，无明显偏差。
然后进行了电势差测量，测量结果显示A、B、C三相分别与地之间的电势差分别为Ua=220V，Ub=221V，Uc=219V，电机供电稳定，各相电势差基本一致。
最后进行了电感测量，测量结果显示三相绕组之间的电感分别为La=2.3mH，Lb=2.4mH，Lc=2.5mH，三相电感相近，并且数值较大。
通过对本次测量结果的分析，可以得出以下几点结论：1. 电机绕组的电阻值均匀，无明显偏差，说明绕组接触良好，导线质量良好。
2. 三相绕组之间的电势差基本一致，电机供电稳定，无明显电压不平衡现象。
3. 电机绕组之间的电感值相近且较大，说明电机绕组的磁感应强度较大，磁路饱和程度较小，绕组绝缘层质量较好。
虽然本次测量结果基本正常，但是在实际测量过程中还是存在一些问题和不足。
首先，在电势差测量过程中，应注意测量仪器的精度和准确性，以保证测量结果的可靠性；其次，在电感测量过程中，应注意测量方法和测量频率的选择，以减小误差和提高测量精度。
此外，还需对测量结果进行多次重复测量，以提高结果的可靠性。
综上所述，本次电机绕组测量结果表明电机的绕组接触良好，供电稳定，且绕组的磁感应强度较大。
在今后的电机运行维护过程中，应持续关注电阻、电势差和电感等参数的测量，并结合其他指标进行综合分析，及时发现问题并采取相应措施，以确保电机的正常运行和性能优良。

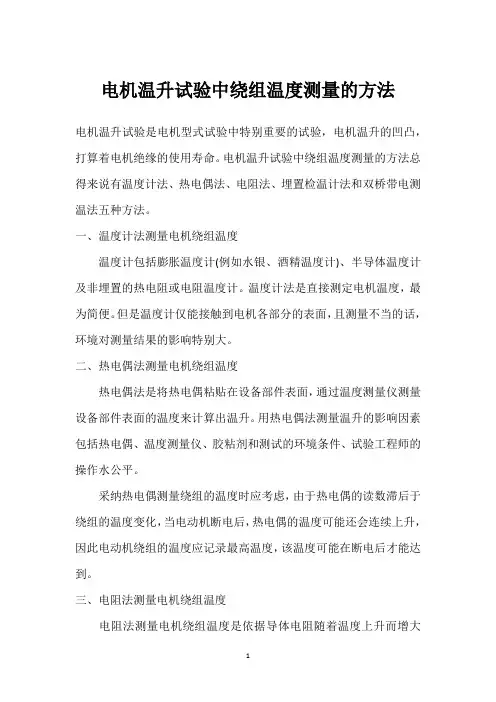

电机温升试验中绕组温度测量的方法
电机温升试验中绕组温度测量的方法电机温升试验是电机型式试验中特别重要的试验，电机温升的凹凸，打算着电机绝缘的使用寿命。
电机温升试验中绕组温度测量的方法总得来说有温度计法、热电偶法、电阻法、埋置检温计法和双桥带电测温法五种方法。
一、温度计法测量电机绕组温度温度计包括膨胀温度计(例如水银、酒精温度计)、半导体温度计及非埋置的热电阻或电阻温度计。
温度计法是直接测定电机温度，最为简便。
但是温度计仅能接触到电机各部分的表面，且测量不当的话，环境对测量结果的影响特别大。
二、热电偶法测量电机绕组温度热电偶法是将热电偶粘贴在设备部件表面，通过温度测量仪测量设备部件表面的温度来计算出温升。
用热电偶法测量温升的影响因素包括热电偶、温度测量仪、胶粘剂和测试的环境条件、试验工程师的操作水公平。
采纳热电偶测量绕组的温度时应考虑，由于热电偶的读数滞后于绕组的温度变化，当电动机断电后，热电偶的温度可能还会连续上升，因此电动机绕组的温度应记录最高温度，该温度可能在断电后才能达到。
三、电阻法测量电机绕组温度电阻法测量电机绕组温度是依据导体电阻随着温度上升而增大原理来测量的。
式中K-----常数，对于铜K=234.5，对于铝K=228；R0----电动机运转前所测的绕组电阻，单位为()；Rf----电动机额定负载运转到温度稳定后停机立刻测出的绕组电阻，单位为()；θ0----电动机运转前绕组的温度(即环境温度)(℃)；θf----试验完毕时电动机四周的环境温度(℃)，一般t2值不等于t1。
四、埋置检温计法测量电机温度大功率电机一般都会在测温点预埋置检温计，检温元件一般有热电偶及电阻温度计等。
检温计的受热端埋在槽的深处，检温计的引出端引至外面，接至测量仪表，借以读出温度。
五、双桥带电测温法测量电机温度双桥带电测温法测量电机温度是指在不中断交变的负载电流的状况下，在负载电流上叠加一微弱直流电流，以测量绕组直流电阻随温度而发生的变化从而确定沟通绕组的温升。

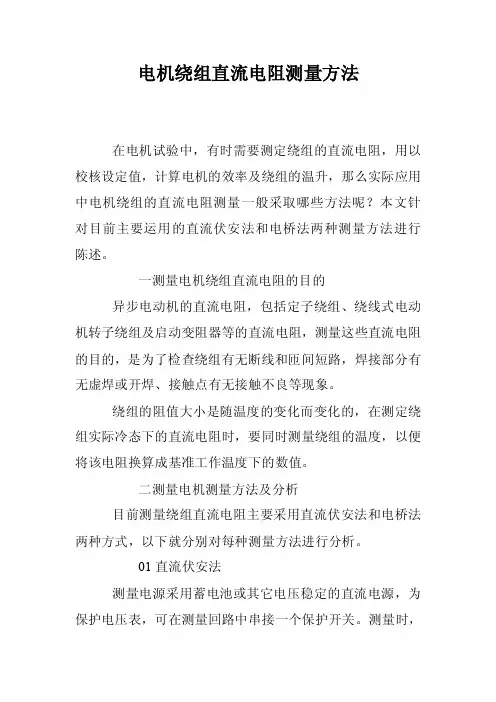

电机绕组直流电阻测量方法
电机绕组直流电阻测量方法在电机试验中，有时需要测定绕组的直流电阻，用以校核设定值，计算电机的效率及绕组的温升，那么实际应用中电机绕组的直流电阻测量一般采取哪些方法呢？本文针对目前主要运用的直流伏安法和电桥法两种测量方法进行陈述。
一测量电机绕组直流电阻的目的异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻，测量这些直流电阻的目的，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。
绕组的阻值大小是随温度的变化而变化的，在测定绕组实际冷态下的直流电阻时，要同时测量绕组的温度，以便将该电阻换算成基准工作温度下的数值。
二测量电机测量方法及分析目前测量绕组直流电阻主要采用直流伏安法和电桥法两种方式，以下就分别对每种测量方法进行分析。
01直流伏安法测量电源采用蓄电池或其它电压稳定的直流电源，为保护电压表，可在测量回路中串接一个保护开关。
测量时，先断开电压表，待电流稳定后，再闭合保护开关，接通电压表，测量绕组两端电压，测量后应先断开电压表，以防在电源断开时绕组产生的自感电动势损坏电压表。
为保证足够精度，电流要有一定的数值，但又不能超过绕组额定电流的20%，并应尽快同时读数，以免被测绕组发热影响测量准确度。
测量小电阻时，若考虑电压表的分流电流(设电压表内阻为Rv，电压表读数为U，电流表读数为I)，被测绕组的直流电阻为：R=U/(I-U/Rv)；若不考虑电压表的分流电流，则R=U/I。
计算值比实际电阻值稍小，绕组电阻越小，分流电流越小，误差则越小。
测量大电阻时，考虑到电流表内阻Ra上的压降，则被测绕组的电阻为：R=(U-RaI)/I；若不考虑电流表的内阻压降，则R=U/I，计算值中包括了电流表的内阻，比实际的电阻值稍大，绕线电阻越大，电流表内阻越小，误差也越小。
02电桥法直流电桥是测量直流电阻的专用仪器，它分为单臂电桥和双臂电桥。
单臂电桥适用于测量1Ω以上的较大电阻，双臂电桥适用于测量1Ω以下的较小电阻。
测量绕组的直流电阻作业指导书
测量绕组的直流电阻一、试验目的1、检查绕组的焊接质量。
2、检查绕组或引出线有无断裂。
3、判定多股导线并绕的绕组是否有断股情况。
4、判定绕组有无层间及匝间短路情况。
二、试验步骤1、准备仪器：利用标准电阻验证直流电阻测试仪良好。
2、确定电动机具备试验条件：落实安全措施，拆除电动机绕组外接引线。
3、测量绕组直流电阻：绕组“星型”接法电动机测AO、BO、CO直流电阻，绕组“三角形接法”测量AB、AC、BC直流电阻，测试过程中数据稳定后再记录数据。
4、绕组对地充分放电：将绕组对地充分放电。
5、整理仪器：收拾整理仪表。
三、合格标准1、1000V以上或容量100kW以上电动机各相绕组直流电阻值相互差别，不应超过其最小值的2%。
2、中性点未引出的电动机可测量线间直流电阻，其相互差别不应超过其最小值的1%。
3、特殊结构的电动机各相绕组直流电阻值与出厂试验值差别不应超过2%。
四、注意事项1、电动机上级开关停电并合接地刀闸，防止突然来电。
2、电动机停电后要用验电器进行验电，确认无电后再拆除外接引线。
3、电动机拆除外接引线前应将绕组对地充分放电。
4、电动机恢复前应将绕组对地充分放电。
5、电动机绕组接线端子绝缘套管或支撑绝缘子脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。
6、攀登高处电动机应使用登高梯，佩戴安全带，安全带高挂低用。
7、直流电阻测试仪测试夹子应与绕组接线端子接触良好。
8、测试完毕，直流电阻测试仪放电完成后才可以取下或变换试验夹子位置。
9、直流电阻测试仪一般测试电流应取2%-10%额定电流。
电机绕组绝缘电阻的测量探讨
５ ｌ 中国质量技术监督 。’。 ４ ’・
不 同标准 对测量要求不 同
Ｊ Ｔ １ ３ １ ０ ８ （ 系 列 Ｂ／ ０ ９ －２ ０ （ Ｙ
绝 缘 电 阻 值 ：ａ 电 机 在 正 常 试 验 条 件 ） 和 极 负 温 条 件 下 ，各 绕 组 对 机 壳 及 各
Ｑ 。
绝 缘 电 阻 测 量 电压
５０ ０ １０ ００ ≥２ ０ ５０
水 污 物 潜 水 电 泵 Ｃ ／ ０ ８ ９ ５ 、 Ｊ Ｔ ３ ３ －１９
潜 水 排 污 泵 Ｊ Ｔ ０ ０ －２ ０ 、 Ｂ／ １ ６ ８ ０ ６
（ ） Ｖ
０ ；Ｃ 电 机 在 恒 定 ） 注 ：对 于 埋 有 检 温 计 的 电机 ， 测 《 流 潜 水 电泵 等 潜 水 电泵 电机 绕 组 电 阻 应 不 小 于 １ Ｍ （ 混 湿 热试验 后 ， 在箱 内测量 绝缘 电阻 ， 其 量 检 温 计 对 绕 组 和 机 壳 的 绝 缘 电 阻 时 对绝 缘 电阻和测量 要 求是 ： Ｍ Ｇ ｌ ２ ２ ０ 微 电机 安 全 值 应 不 低 于 １ （ 。交 变 湿 热 试 验 后 ， Ｂ ８ １ ０ ０ １
定 是 ，应 不 低 于 ０ ３ Ｍ （。 ．８ ２ ＧＢ Ｔ ８ ０ ２ ／ ２ １－２ ０ 井 用 潜 水 异 步 ８
电机绕 组额定 电压
＜５０ ０ ５ｏ３０ ｏ－ ３０ ＞３ ０ ３０
（ ） Ｖ
电动机 Ｇ Ｔ ２４ ９ ００ 小型 、 Ｂ／ ５ ０ －２ １
潜 水 电泵 ） ＧＢ Ｔ ２ ６ ４ ２ ０ 《 ） 、 ／ ４７－ ０９ 污
对于 绕 阻端 部采 用防晕层 的 电机 ，表 的 电机 绕 组在 露 点 以下 的 温度 试验 ， 何反 向偏 转都不 应忽 略。 由于 潮湿 污染通 常会得 到 比预 期值 低 在直流 高 电压卸压 后 ，绕组接地 面 泄 漏 电流 也 会 增 大 。 对于 安全和 后续试 验 的准确都 是非 常 绝 缘表面上 的粉尘 （ 盐）在干 的绝 缘 电阻和极化 指数 的读数 。 或 ３ ．温 度 影 响 。绕 组 的 绝 缘 电 阻值 重 要 的 。 接 地 时 间 至 少 应 为 充 电时 间 燥 的情 况下是 不导 电的 。只有暴 露于
电机绕组测试対壳绝缘电阻
电机绕组测试対壳绝缘电阻
1.测量时电动机的状态
测量电动机绕组的绝缘电阻时应分别在电动机实际冷状态和热状态（或温升试验后）下进行。
检查试验时，如无其他规定，则绕组对机壳及绕组相互间的绝缘电阻仅在冷状态下测量。
测量绝缘电阻时应测量绕组温度，但在实际冷状态下测量时可取四周介质温度作为绕组温度。
2.兆欧表的选用
测量绕组对机壳及绕组相互间的绝缘电阻时应依据被测绕组的额定电压选择兆欧表。
在额定电压小于或等于250V时选用500V兆欧表。
额定电压在251～1000V范围时，选1000V兆欧表。
常规测试时，如无其他规定，绕组的绝缘电阻仅在实际状态下测量。
采纳匝间试验仪器检测，测试电压按GB 14711-2023中相应的规定。
3.测量方法
测量绕组绝缘电阻时，假如各绕组的始末端单独引出，则应分别测量各绕组对机壳及绕组相互间的绝缘电阻。
这时，不参与试验的其他绕组和埋置检温元件等均应与铁心或机壳作电气连接，机壳应接地。
当中性点连在一起而不易分开时，则测量全部连在一起的绕组对机壳的绝缘电阻。
绝缘电阻测量结束后，每个回路应对接地的机壳作电气连接使其放电。
测量水内冷绕组的绝缘电阻时，应使用专用的绝缘电阻测量仪，在绝缘引水管干燥或吹干的状况下，可用一般兆欧表测量。
不能承受兆欧表高压冲击的电器元件（如半导体整流器、半导体管及电容器等）应在测量前将其从电路中拆除或短接。
测量时，在指针达到稳定后再读取数据，并记录绕组的温度。
若测量汲取比，则汲取比R60／R15应测得15s和60s时的绝缘电阻值；若测量极化指数，则极化指数R10／R1应测得1min和lOmin时的绝缘电阻值。
电机绕组绝缘电阻的测量探讨
电机绕组绝缘电阻的测量探讨绝缘电阻测量是电机产品质量测量中最常见的一个项目，不同的电机产品其绝缘电阻测量所用的设备不同，测量时环境影响处理也不同，以下从理论、规定、实际操作等方面加以叙述。
GB/T20160-2006《旋转电机绝缘电阻测试》中对绝缘电阻的定义是:绕组抵抗直流电流的电气绝缘能力。
从施加电压起的某一特定时刻(t)，所施加负极性直流高压除以通过电机绝缘的直流电流的商，并校正到40?。
电压施压时间通常是1min(R1)或10min(R10)，但也可使用其它值。
影响绝缘电阻的因数1.表面状况的影响。
表面泄漏电流取决于外来杂质，如槽外绕组表面上的油和/或炭粉。
由于大型透平发电机的转子和直流电机具有较大的漏电表面，其表面泄漏电流可能会相当大。
对于绕阻端部采用防晕层的电机，表面泄漏电流也会增大。
绝缘表面上的粉尘(或盐)在干燥的情况下是不导电的。
只有暴露于潮气或油中才会部分导电，所以绝缘电阻会降低。
如绝缘电阻或极化指数因污染而降低，可通过清理和干燥而达到允许值。
2.潮湿的影响。
在不考虑绕组表面清洁程度的情况下，当绕组温度在环境空气的露点或露点以下时，绝缘表面就会形成潮气膜，从而降低绝缘电阻或极化指数。
如表面被污染或绝缘有裂缝存在，则这种影响会更明显。
应注意，无缺陷的绕组在受潮的情况下也可能获得可接受的读数。
某些老式的绕组绝缘系统是吸潮性的(容易吸水)，潮气可能从潮湿的环境空气中进入绝缘体内。
尤其是沥青云母和虫胶云母绝缘材料以及大型透平发电机转子未绝缘导体之间使用的一些绝缘板。
吸潮加大了电导电流(IG)，导致绝缘电阻明显地降低。
电机通常在露点以上的温度运行。
若对于已运行过的电机进行试验，应该在电机绕组温度降至露点以下之前进行试验。
对于不运行(没有空间加热器)的电机绕组在露点以下的温度试验，由于潮湿污染通常会得到比预期值低的绝缘电阻和极化指数的读数。
3.温度影响。
绕组的绝缘电阻值取决于绕组的温度和所施加电压的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 小型异步机型式试验
3.1 测绕组电阻试验
3.1.1绕组绝缘电阻测定
⑴实验目的
小型异步机的型式试验的第一个试验就是测定绕组对机壳及绕组相互间的绝缘电阻，目的是为了检查电机绕组受潮和受污染的情况，保证电机能够正常安全的运行。
⑵试验仪表选择
绝缘电阻表是常用的测量仪器，按照被测试绕组的不同的额定电压，采用不同等级的绝缘电阻表，见下表
表3-1绝缘电阻表规格选用表
电动机绕组额定电压U n /V 绝缘电阻规格表
U n ≤36 250V
36 ＜U n ＜500 500V
500 ≤U n ≤3000 1000V
U n≥3000 2500V
⑶热态时绝缘电阻测量标准
一般测量电机绕组的绝缘电阻，都是以热状态下的测量数值为最低限值标准。
测量时，绝缘电阻表指定用来接地的一端，应该接至机壳，而另一端依次与应测量绝缘电阻的所有绕组的线端相接，未测量的其余绕组均与机壳相接，以接近绝缘电阻表的规定速度（120r/min）均匀转动绝缘电阻表，待指针稳定后读取绝缘电阻表的阻值。
各类电机绕组接近工作温度的绝缘电阻限值，应该在其相应的产品标准中规
r i = (3-1)
在上式中r i——绝缘电阻，MΩ
P——电机的额定功率。
KW
U——绕组的额定电压或最高工作电压
对于小型异步机来说，因为P/1000远小于1000，完全可以忽略，所以按照上述公式，一般r取额定电压的1/1000MΩ作为标准值，例如额定电压为380V 的电机，应该不低于0.38MΩ，如一台允许使用两个数值电压的电机，则应该按照其最高的电压来计算。
⑷冷态时小型异步机的绝缘电阻考核标准
在电机处于常温下进行测量时，对于低压电机，国家标准中规定应该不低于5MΩ，高压电机在技术条件中另行规定，但就一般情况而言，温度越高，绝缘电阻越小，冷，热态绝缘电阻换算公式
R mc ≥
u
1000×
t e－t
5(3-2)
式子中R mc——冷态绝缘电阻考核值（MΩ）
T e——与绝缘材料耐热等级有关的基准温度值（℃）
T——测量时的绕组温度（℃）
U——让偶额定电压（V）
在国家标准GB/T5171-2002《小型电动机通用技术条件》中规定，小型异步机绕组的绝缘电阻在热态时应不小于20MΩ。
3.1.2 绕组直流电阻测定
⑴试验目的
在实际冷态下绕组直流电阻的测定，是电机形式试验必不可少的一个环节，这一电阻，将要用来计算温升和损耗的值，因此不仅要测出来来，而且要尽量的精确。
⑵测量方法
测量方法通常有两种，一种是电桥法，另一种为电流表，电压表法，这里着重研究第二种方法。
用电流表和电压表测量电阻时，其接线图如下图所示，
图一适合测量电压表内阻与被测电阻之比大于200时绕组的电阻。
图2的接线图适用于测量电压表内阻与被测电阻之比小于200时的绕组电阻，用此方法时，应该用电压稳定的直流电源，电压表与被测绕相应该接触良好，测量时的电流数值应该不大于被测绕组额定电流的10%。
图3-1 电压表前接法
图3-2电压表后接法 对于交流电动机，如果没相绕组有始，末端引出时，最好是测量每相绕组的电阻，如果绕组在电动机内部三相结成Y 形，只有三个出头，则相电阻R=1/2R L (Ω) 如果绕组在电动机内部，三相结成△形，则相电阻R=3/2R L （Ω）。
其中
R L 为电动机出线端上量的的三个电阻（线电阻）的算数平均值，Ω。
⑶ 测定值合格范围的规定
测定的数值若需和有关标准值（可为设计值，同规格的电动机）相比较，以确定其是否正常时，应首先用下式将其换算成与标准值相同温度时候的数值。
Rt 2=Rt 1 × K a +t 2K a +t 1 (3-3)
式中Rt 2——换算到温度为t 2（℃）时的电阻值，Ω
R t1——温度为t 1（℃）时即为冷态时候所测的电阻值，Ω
K a ——系数，铜绕组为235，铝绕组为225
表3-3电阻测定标准表
序号设备名称标准
1 定子绕组 1.5KW以上相间与历年比较相差不应大于2%
2.5KW以下相间与历年相比相差不应大于2%
—5%
2 转子绕组各相直流电阻相互差别不应超过最小值得
2%，并与历年相比较，不应大于2%
3 灭磁电阻器与启
动电阻器
直流电阻值与出厂及历次比较不大于10%。
