蓝海卓越计费管理系统使用手册
Coova免费版AP固件与蓝海卓越免费版PORTAL配置说明
蓝海AP与蓝海免费版Portal配置目录一、环境说明 (2)二、连接拓扑图 (3)三、AP配置 (3)3.1连接登录AP (3)3.1.1获取地址 (3)3.1.2登录AP (4)3.2配置IP (5)3.2.1修改地址 (5)3.2.2配置默认路由 (7)3.3.热点配置 (8)3.3.1热点对接 (8)3.3.2热点访问规则 (9)3.3.3热点DHCP (11)3.3.4热点RADIUS认证参数配置 (12)3.3.5热点高级参数设置 (14)四、PORTAL配置 (15)4.1 FreePortal PORTA的安装 (15)4.2修改地址 (15)4.3登录 (16)4.4配置对接参数 (17)4.5配置NAS记录 (18)4.6添加认证用户 (20)五、用户测试 (21)5.1用户终端连接AP (22)5.2终端登录 (25)5.3终端认证成功 (27)5.4在AP中查看用户在线 (29)注：本案例中蓝海AP采用Coova免费版AP固件。
一、环境说明准备一台电脑安装蓝海免费版的portal 软件（Windows环境下直接安装即可），如何安装详见免费portal软件安装说明。
蓝海胖AP一台，一交换机，交换机与外部网络互通。
一无线终端设备，用于连接无线测试认证和配置胖AP。
二、连接拓扑图三、AP配置3.1连接登录AP3.1.1获取地址将无线网卡设置成自动获取IP地址，连接到NatShell的网络中。
连接后查看网关地址如下图所示：3.1.2登录AP打开WEB浏览器，在地址栏中输入http://10.1.0.1并弹出登录界面输入默认用户名admin/默认密码natshell登录进去。
3.2配置IP3.2.1修改地址修改AP的上行口地址为192.168.100.30/24 如下图设置：WAN口连接方式选择为静态IP 方式DNS服务器地址输入你当地运营商提供的地址最后点击“保存”按钮3.2.2配置默认路由添加默认路由目标网络0.0.0.0 子网掩码为0.0.0.0网关地址这里为AP的WAN口的网关地址这里输入192.168.100.1 最后点击“保存”按钮3.3.热点配置3.3.1热点对接如下图所示：热点类型NatShell UAM 热点模式仅无线LAN访问热点拒绝自动配置禁用UAM主机名为portal服务器的IP地址这里应填入192.168.100.163UAM密钥为portal服务器与AP的WAN口通信的认证密码，这两设备中的该值(UAM共享密钥)需一致这里为natshellUAM标识该值为识别的符号，无实际意义最后点击“保存”按钮3.3.2热点访问规则进入“热点”—“访问列表”页面，如下图：这里主要添加Portal服务器IP地址这里为192.168.100.163Portal服务器参数设置中的“允许客户端IP地址”即热点的服务端地址10.1.0.1 终端用户的DNS服务器地址8.8.8.8 61.139.2.69最后点击该页面下方的“保存”按钮3.3.3热点DHCP进入“热点”—“DHCP”页面，如下图：热点DHCP配置中为系统默认的AP的无线服务端地址和网段默认10.1.0.0/24的网段DNS栏中可填入你当地的DNS可选高级项中的建议跟上面的网段配置一样其他栏目中的参数默认即可。
蓝海卓越计费和对ros认证实现到期后提醒
蓝海卓越计费和对ROS认证实现到期后提醒1.先在蓝海卓越里添加到期分配地址池。
（IP随便写，只要没有在内网使用的都可以，但是不能跟即将到期提醒一起，因为即将到期提醒IP是放行的）2.然后在项目里开启到期分配地址，分配地址池为刚才建立的到期提醒。
项目管理－－添加或修改项目－－NAS设备选择为“其他LINUX”。
3.在ROS对刚才添加的地址池网段53端口进行放行。
要不放行53端口，DNS不能对网页进行解析，就不会跳转。
Src.address：你到期后提醒地址池，protocol：Udp(因DNS 是用到Udp协议) Dst.port：53（53是DNS端口）操作方式：IP-Firewall-Nat 点加号，其他照着选4.将到期后提醒地址池的IP所有端口跳转到计费服务器到期提醒页面。
操作方式：IP-Firewall-Nat-点加号，其他照着选Src.address：你到期后提醒地址池，protocol：Tcp(因为我们要跳转的是网页，所以选Tcp)T o Addresses:计费服务器IP To prot:为你计费服务器公告端口ROS脚本：/ip firewall natadd action=masquerade chain=srcnat protocol=udp disabled=no \ comment=TimeOut dst-port=53 \src-address=2.2.2.0/24add action=dst-nat chain=dstnat comment=ToAddress disabled=no \ protocol=tcp src-address=2.2.2.0/24 \to-addresses=192.168.100.100 to-ports=6666注意：2.2.2.0/24为本例中到期后提醒的IP，如要改变，请自行修改上例中：计费IP为：192.168.100.100。
蓝海卓越Portal及Radius系统产品介绍
科技开创蓝海 专业成就卓越
3 蓝海卓越Portal产品核心功能
Portal及广告推送
适用各种无线认证宣传场合 支持多种主流认证方式 支持多种Portal认证协议 本地、第三方数据、一键登录 短信、微信、APP多方式认证
2
3
Portal
1
4
高性能Radius核心
高性能：可用于大型网络 速度快：国内领先性能 大并发：百万用户并发 多用户分级管理、丰富管理策略
蓝海卓越高性能Radius介绍
蓝海卓越统一无线认证管理平台产品功 能介绍 常见认证方式及说明
4 Radius是什么？
Radius
用户认证平台 用户管理平台 和NAS对接，完成用户验证 构建业务平台的核心
PPTP
PPPoE
802.1X
WEB Portal
WLAN+ 3G
科技开创蓝海 专业成就卓越
4 蓝海卓越高性能Radius和开源Radius性能对比
科技开创蓝海 专业成就卓越
3 蓝海卓越Portal产品功能特点介绍
认证页面高度定制
《蓝海卓越Portal登录页面修改规范V1.1》； 认证页面设计、认证成功页面设计； 支持任意网页设计语言； 强制跳转URL。 丰富的PortalServer开发接口
《PortalServer开发接口V1.0》； 轻松实现APP、QQ等第三方认证。
方便的Portal认证方式
科技开创蓝海 专业成就卓越
1 什么是Portal？
传统WIFI接入 需要索取密码，操作繁琐；
安全性低，无法管理； 无法互动，体验差；
VS
品牌营销弱。
无线Portal接入 直接接入，操作简单； 终端可控，管理方便； 页面定制，信息直达；

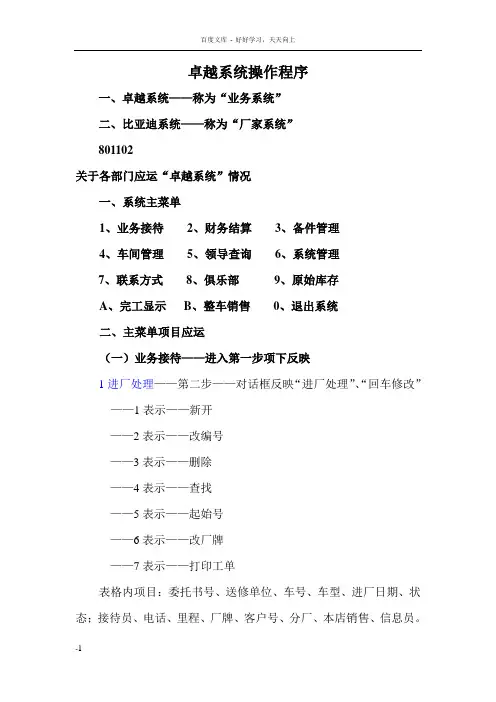

卓越系统操作程序
卓越系统操作程序一、卓越系统——称为“业务系统”二、比亚迪系统——称为“厂家系统”801102关于各部门应运“卓越系统”情况一、系统主菜单1、业务接待2、财务结算3、备件管理4、车间管理5、领导查询6、系统管理7、联系方式8、俱乐部9、原始库存A、完工显示B、整车销售0、退出系统二、主菜单项目应运（一）业务接待——进入第一步项下反映1进厂处理——第二步——对话框反映“进厂处理”、“回车修改”——1表示——新开——2表示——改编号——3表示——删除——4表示——查找——5表示——起始号——6表示——改厂牌——7表示——打印工单表格内项目：委托书号、送修单位、车号、车型、进厂日期、状态；接待员、电话、里程、厂牌、客户号、分厂、本店销售、信息员。
2增修理项——第二步——对话框反映“项目处理”、“回车选中”——1表示——按委托书号——2表示——按车号——3表示——倒查——4表示——在修——5表示——叫人——6表示——配件——7表示——统计——8表示——明细——9表示——内修费用汇总——－表示——按接待员——S表示——短信表格内项目：委托书号、送修单位、驾驶员、电话、车号、车型、进厂日期、接待员、分厂、状态3完工审查——第二步——对话框反映“完工审查”、“回车选中”——1表示——按委托书号——2表示——按车号——3表示——倒查——4表示——完工/在修——5表示——查委托书——6表示——统计——7表示——明细——9表示——打印——＋表示——材料清单——－表示——按接待员——×表示——报警——÷表示——分厂——S表示——短信——B表示——导入备件——C表示——导出表格内项目：委托书号、送修单位、电话、车号、车型、状态、预收、进厂日期、接待员、约定交车、完工日期、分厂、备注。
4一般查询——第二步——对话框反映“一般查询”、“回车查项目”——1表示——按委托书号——2表示——按车号——3表示——倒查——4表示——在修——5表示——委托书——6表示——配件——7表示——统计——8表示——明细——9表示——单位——－表示——叫人——×表示——打印——÷表示——分结算单——A表示——接待员——S表示——短信——C表示——导出5内修处理——第二步——对话框反映（1）内修处理——第三步——项下反映：“内修处理”、“回车选中”——1表示——按委托书号——2表示——按车号——3表示——倒查——4表示——在修——5表示——叫人——6表示——配件——7表示——统计——8表示——明细——9表示——内修费用汇总——－表示——按接待员——S表示——短信表格内项目：委托书号、送修单位、驾驶员、电话、车号、车型、进厂日期、接待员、分厂、状态（2）日期改错——第三步——项下反映：“日期改错”、“回车选中”——1表示——按委托书号——2表示——按车号查——3表示——倒查——4表示——打印发票——5表示——查明细——6表示——接班次表格内项目：委托书号、送修单位、电话、车号、车型、状态、进厂日期、付款日期、分厂、合计、工费、材料费、结算人、班次。

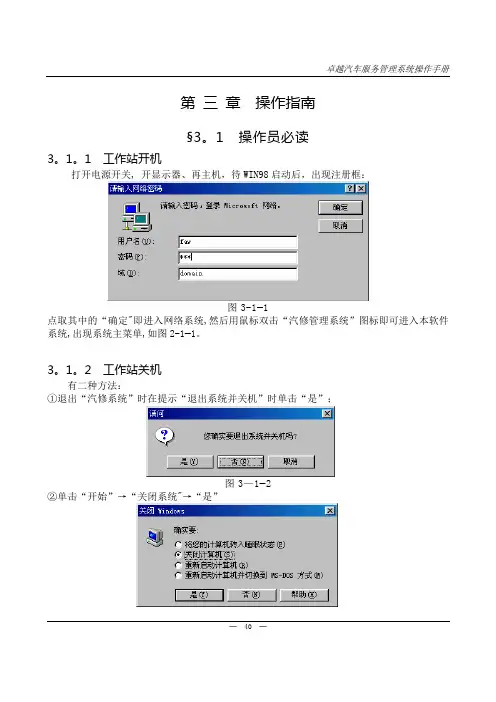

卓越汽车服务管理系统操作手册(2)--操作指南
第三章操作指南§3。
1 操作员必读3。
1。
1 工作站开机打开电源开关, 开显示器、再主机，待WIN98启动后，出现注册框：图3-1—1点取其中的“确定"即进入网络系统,然后用鼠标双击“汽修管理系统”图标即可进入本软件系统,出现系统主菜单,如图2-1—1。
3。
1。
2 工作站关机有二种方法：①退出“汽修系统”时在提示“退出系统并关机”时单击“是”；图3—1—2②单击“开始”→“关闭系统"→“是”─40─图3-1—3待屏幕上出现“现在您可以安全地关闭计算机了"时，就可以关掉电源。
3。
1。
3 服务器开机打开服务器的电源启动服务器，若有开机口令，输入开机口令，待服务器启动，当出现注册对话框时，按Ctrl+Alt+Del键，出现输入登录信息对话框,输入系统管理员密码,点一下“确定”即可。
3。
1.4服务器关机待所有工作站都退网关机后单击“开始”→“关闭系统”→“是”.3。
1。
5 菜单选择系统的功能以菜单形式提供给用户，菜单中功能项的选择方法如下：①键盘操作：用光标键将亮条移至所需项目,再按一下回车键；或者直接按菜单项目前面的数字即可；②鼠标操作：用鼠标在菜单上下移动一下,即能显示所有子菜单及子菜单的子菜单，将鼠标移到所需菜单项目上点一下即可.3.1.6 常见操作1.中断某操作：按中断键, 是“Esc"键；2。
退出某窗口：一般按“0”键退出, 如果处于输入状态，则按“Esc”键退出；3.退出某菜单:每个菜单上都有“0。
退出”一项, 按一下“0”即退出当前菜单,也可按中断键退出当前菜单。
3.1。
7浏览窗口的右半部分有时要显示的内容较多，屏幕上显示不下，还有部分内容在屏幕的右面未能显示出来。
要查看这部分内容:1.按“Tab"键将光标往右移，直至看到有关的内容为止;2.也可用鼠标将窗口底下的滚动条往右拉,直至看到有关的内容为止。
3。
1。
8查看长字段的全部内容有时为顾全整个窗口显示的全面性，将个别较长的字段缩短显示。

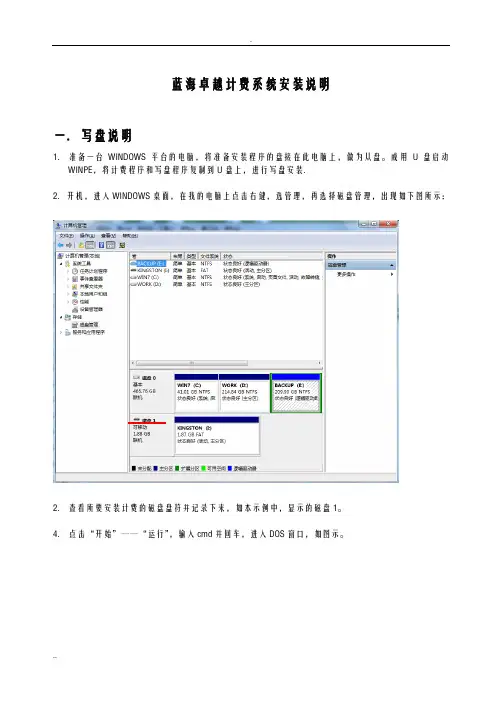

蓝海卓越计费安装说明
蓝海卓越计费系统安装说明一．写盘说明1．准备一台WINDOWS 平台的电脑，将准备安装程序的盘接在此电脑上，做为从盘。
或用U盘启动WINPE，将计费程序和写盘程序复制到U盘上，进行写盘安装.2．开机，进入WINDOWS桌面，在我的电脑上点击右键，选管理，再选择磁盘管理，出现如下图所示：2．查看所要安装计费的磁盘盘符并记录下来，如本示例中，显示的磁盘1。
4．点击“开始”――“运行”，输入cmd并回车，进入DOS窗口，如图示。
5．打开光盘，点击phy.exe并将其拖入DOS窗口，并在命令后手动输入空格加-u加空格参数“–u ”，如下图示：(注意：phy 命令和-u参数中间要加空格）6．将解压后的NS-G90-XXXXXX文件拖入DOS窗口，并回车，如下图示：(注意：-u参数和文件名中间要加空格）7、此时系统要求输入要定入的盘符，手动输入刚才记录的盘符1 ，并回车8、程序会提示，是否需要写入磁盘，输入y 并回车，开始写入，如下图所示：9、写入完成，关机，取下磁盘，装入计费服务器即可。
二．加载数据库说明：本服务器需要两块硬盘，上述操作需要一块硬盘或电子盘。
另外安装数据库需要一块单独的硬盘。
本文撰写时，写盘所使用的文件，和实际使用的文件名称，可能有所有同，请自行替换文件名。
1、启动后，通过串口可以看到启动过程信息，使用超级终端即可，使用波特率9600。
在WIN XP 和WIN 2003 系统中可用系统自带的超级终端在开始—程序--附件—通讯工具—超级终端随便输入一个名称后点击确认连接时选择串口，通常为1口按照下图配置点击确认后进入超级终端，在里面可看到系统输出信息在WIN 7 系统中，由于不自带超级终端、如果是笔记本还需要转接串口转USB的线缆。
所以我们需要下载一个超级终端以Hypertrm超级终端为例讲解配置过程首先在我的电脑上右击，选择管理后进入设备管理器此处看端口，图上可以看到串口转USB的口为19 登录Hypertrm超级终端如图设置后点击确认后进入下图所示2、通过网卡连接计费服务器，访问192.168.9.250，即可打开授权页面，将硬件码发给厂商，以获得授权码。
NatShell蓝海卓越 认证计费管理服务器
NatShell蓝海卓越认证计费管理服务器系统简介：NatShell 蓝海卓越认证计费管理服务器是一套以实现网络运营为基础，增强全局安全为中心，提高管理效率为目的的网络安全运营管理系统。
基于标准 RADIUS 协议的电信级认证计费管理服务器,采用最强大稳定的UNIX平台开发，达到业界最高稳定性，适合各种标准的网络接入环境,可实现拨号认证、记帐、记费等软件。
NatShell 蓝海卓越认证计费管理服务器是一套基于标准的RADIUS协议开发的宽带认证认证计费管理服务器。
它不仅支持PPPOE和SCG的认证计费方式，还支持最新的802.1X 接入控制技术，与其他厂商支持相应标准的产品兼容，结合NatShell安全VPN防火墙网关，可提供更加丰富的功能。
NatShell 蓝海卓越认证计费管理服务器在“高安全、可运营、易管理”三个方面具有业内相类似产品无可比拟的优势。
NatShell 蓝海卓越认证计费管理服务器以其基于身份管理为核心的多种计费组合模式为用户提供无限可能的运营管理方案，另外，友好有Web访问管理的方式，为用户提供更好用、易用的方式，更贴心的使用形式。
为用户运营创造高稳定、高性能的运行环境，实现用户入网及认证、帮助网络管理者以最小投入获得更稳定易用的运营体验。
NatShell 蓝海卓越计费系统不仅可以作为电信运营接入记费平台,还可做为公司远程拨号管理平台、智能小区拨号管理平台，酒店计费管理平台,支持对PPP, PPPoE, PPTP, VPN, VoIP, ADSL, Cable Modem等多种接入方式进行计费管理。
NatShell 蓝海卓越计费系统的应用范围包括小区宽带运营,电信接入运营,酒店管理计费,学校VPN管理，学校学生网络接入管理，远程教育，VPN接入管理,公司内部管理等环境。
与业界各大厂商产品无缝兼容，目前已明确测试支持的接入设备厂商有：CISCO、LUCENT、3COM、华为、ROS等。
蓝海卓越认证计费管理系统免费版使用说明
目录更新 (2)一、简介 (3)二、安装环境 (4)三、配置 (5)1、ROS配置 (5)2、FreeRadius配置 (9)3、计费系统安装及配置 (11)四、计费系统操作 (13)1)、登录计费认证管理系统 (13)2)、登录界面预览 (13)3)、计费系统详细操作流程 (15)1、添加设备。
(15)2、新建套餐。
(16)3、新建项目。
(17)4、办理开户 (18)5、拨号测试。
(21)6、下线功能。
(24)7、订单暂停 (25)8、账户充值 (26)9、缴费记录 (27)10、用户管理 (28)11、报表功能 (29)12、系统功能 (29)更新更新内容版本号时间作者 一、简介关于ROSROS是RouterOS的缩写，routeros是mikrotik公司的软路由产品。
MikroTik RouterOS是一种路由操作系统，并通过该软件将标准的PC电脑变成专业路由器，在软件的开发和应用上不断的更新和发展，软件经历了多次更新和改进，使其功能在不断增强和完善。
特别在无线、认证、策略路由、带宽控制和防火墙过滤等功能上有着非常突出的功能，其极高的性价比，受到许多网络人士的青睐。
RouterOS在具备现有路由系统的大部分功能，能针对网吧、企业、小型ISP接入商、社区等网络设备的接入，基于标准的x86构架的PC。
一台586PC机就可以实现路由功能，提高硬件性能同样也能提高网络的访问速度和吞吐量。
完全是一套低成本，高性能的路由器系统。
关于FreeRadiusFreeRadius是一套开源、免费的完全兼容RADIUS协议的服务器/客户端软件，可以用它对用户的接入和访问特定的网络进行有效的控制、授权、计费等等，它支持多种验证，包括文件，LDAP以及主流的支持SQL的数据库（ORACLE、MYSQL、DB2等等）。
我们可以使用FREERADIUS来搭建一个3A认证的服务器。
关于MySqlMySQL是一个小型关系型数据库管理系统，开发者为瑞典MySQL AB公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NatShell
蓝海卓越
蓝海卓越宽带计费管理系统
中文使用手册
适用型号：NS-G50/G500系列
发布日期：2011年10月
一、用途
5
二、约定
5
三、用户手册概述
5
快速使用指南 (6)
管理员使用步骤： (6)
前台管理快速操作流程指南： (6)
高级配置指南 (9)
一、进入管理系统 (9)
1、登录系统 (9)
2、主界面 (9)
二、系统信息 (9)
1、系统信息 (9)
2、留言管理 (9)
三、项目管理 (9)
1、添加项目 (9)
2、项目管理 (10)
四、产品管理 (10)
1、添加产品 (11)
2、产品管理 (11)
3、内网限速 (12)
4、规则管理 (12)
5、图表分析 (13)
五、用户管理 (13)
1、添加用户 (13)
2、用户管理 (15)
3、更换产品 (16)
4、停机恢复 (17)
5、用户销户 (17)
6、即将到期 (17)
7、到期用户 (18)
& 暂停用户 (18)
9、图表分析 (18)
六、营帐管理 (19)
1、用户续费 (19)
2、用户冲帐 (20)
3、运行订单 (20)
4、订单记录 (21)
5、充值记录 (22)
6、营业报表 (22)
7、用户帐单 (23)
& 图形报表 (24)
9、图表分析 (24)
七、工单管理 (25)
1、工单录入 (25)
2、工单记录 (26)
3、处理记录 (27)
八、运营管理 (28)
1、在线管理 (28)
2、上网记录 (29)
4、登录记录 (31)
九、卡片管理 (32)
1、生成卡片 (32)
2、卡片销售 (32)
3、卡片查询 (33)
十、备份恢复 (34)
1、数据备份 (35)
2、数据恢复 (36)
3、数据导入 (36)
十、系统设置 (37)
1、系统用户 (37)
2、用户角色 (38)
3、系统升级 (39)
4、票据设置 (39)
5、自助通告 (40)
6、OTHER到期通告（此功能暂不可用） (40)
7、MAC 配置 (40)
8、内网配置 (41)
9、在线人数 (41)
10、界面配置 (41)
11、数据库管理 (42)
12、清空记录 (42)
13、退出登录 (43)
后台技术管理 (44)
一、进入管理界面 (44)
二、系统管理 (44)
1、系统信息： (44)
2、系统密码 (45)
3、固件升级 (45)
4、重启系统 (45)
5、关闭系统 (46)
6、出厂设置 (46)
三、磁盘设置 (46)
1、硬盘格式化 (46)
2、加载硬盘 (46)
3、硬盘管理 (46)
四、网络设置 (46)
1、网络接口 (46)
2、静态路由 (47)
五、系统服务 (47)
1、系统服务 (47)
2、数据库服务 (48)
3、RADIUS 服务 (48)
4、UPS 管理 (50)
六、系统状态 (51)
1、流量图 (51)
注意事项 (53)
用户手册简介
蓝海卓越宽带计费管理系统为全中文网页配置界面，界面友好，无需专业人员即可按照本手册完成配置。
在您准备安装使用本产品前，请仔细阅读本手册，以全面正确使用本产品的所有功能。
一、用途
本手册的用途是帮助您熟悉和正确使用蓝海卓越计费管理系统。
二、约定
本手册中提到的计费管理系统，如无特别说明，系指蓝海卓越宽带计费管理系统。
三、用户手册概述
第一章：用户手册简介
第二章：快速使用指南
第三章：高级配置指南
第四章：注意事项
附录I 常见故障及处理方法
附录n :蓝海卓越PPPOE服务器快速设置指南。
