立方氮化硼刀片硬车淬火skd11与渗碳淬火20crmnti对比
立方氮化硼刀片硬车淬火SKD11与渗碳淬火20CrMnTi对比
（华菱超硬CBN刀具研发部）
SKD11材料淬火工艺及硬度与渗碳淬火20CrMnTi不尽相同，最大区别在于其淬火后的内部组织变化，对切削力的影响有很大差别。
本实验采用同一种立方氮化硼刀片牌号对两种淬硬材料进行车削，以期得出最优化的刀片刃口参数以及最优化的切削用量。
SKD11材料的淬火硬度与性能
SKD11是日本高耐磨冷作模具钢材,相当于中国的Cr12MoV, 其韧性较Cr12 钢高，淬火时体积变化最小，常用来制造断面较大、形状复杂、经受较大冲击负荷的各种模具和工具。
SKD11淬火后硬度一般在HRC55-64之间（空冷的话硬度一般在HRC58以上,油冷的话能淬硬到HRC64），
20CrMnTi材料的淬火硬度与性能
20CrMnTi是性能良好的渗碳钢，淬透性较高，经渗碳淬火后具有硬而耐磨的表面与坚韧的心部，表面硬度一般在HRC50-62之间，具有较高的低温冲击韧性，常用于制造截面<30mm的承受高速、中等或重载荷、冲击及摩擦的重要零件，如齿轮、齿圈、齿轮轴十字头等。
热后硬车用立方氮化硼刀片的正交试验
刀具材料：立方氮化硼刀片，牌号：华菱BN-H10；刀片型号CNMA120408；
试切工件：1，Skd11淬火后硬度62HRC；2，20CrMnTi淬火后硬度58HRC。
立方氮化硼刀片的刃口处理：负倒棱0.1*20度；0.1*15度；0.1*25度；0.2*20；0.2*15度；0.2*25度。
切削参数：吃刀深度ap=0.25mm；走刀量0.1mm/min;线速度(单位m/min)分别为70m;90;110;130;150;180.
车削时间：45分钟。
刀具磨损测量：后刀面磨损宽度。
对比结果：
1，硬车SKD11时，立方氮化硼刀片在0.1*20度，线速度为120m/min时，刀具磨损量最小；如图一曲线。
2，硬车渗碳淬火后的20CrMnti时，立方氮化硼刀片在0.1*15度，线速度为90m/min时，刀具磨损量最小；如图二曲线。
3，立方氮化硼刀片采用同一种刃口参数，切削同一种材质，当线速度在70—130mm/min时，刀具磨损宽度随着线速度增加而略显增加;130-180m/min时，后刀面磨损宽度没有明显增加。
如图三曲线。
后记，立方氮化硼刀片磨损程度，除了切削参数和刀片刃口处理的不同外，还与工件的淬工艺有关，淬火后skd11和20CrMnTi的铁素体变化也会影响刀片的磨损程度。
20crmnti渗碳淬火硬度
20crmnti渗碳淬火硬度
20CrMnTi是一种低合金结构钢，常用于制造机械零件和工程构件。
渗碳淬火是一种常见的热处理方法，用于增加钢材的硬度和耐磨性。
在20CrMnTi渗碳淬火过程中，首先将钢材加热到适当的温度，然后浸入含有碳气体的炉中进行渗碳处理。
渗碳过程中，碳原子会渗透到钢材的表面，使其表面形成一层高碳含量的硬化层。
这样，钢材表面就能够具有较高的硬度和耐磨性。
渗碳淬火后的20CrMnTi钢材的硬度通常可以达到HRC 55-60。
这种硬度水平可以满足许多机械零件和工程构件对硬度和耐磨性的要求。
此外，渗碳淬火还能够提高钢材的抗拉强度和抗疲劳性能，从而提高其使用寿命。
渗碳淬火不仅可以提高20CrMnTi钢材的硬度和耐磨性，还能够改善其综合力学性能。
通过控制渗碳时间和温度，可以调整钢材表面硬化层的厚度和碳含量，以满足不同工程需求。
此外，渗碳淬火还可以增加钢材的表面强度和耐腐蚀性，提高其工作性能。
总之，20CrMnTi渗碳淬火是一种常用的热处理方法，通过在钢材表面形成硬化层，可提高其硬度、耐磨性和综合力学性能，从而适用于
各种机械零件和工程构件的制造。
淬火和渗氮的区别
淬火和渗氮的区别

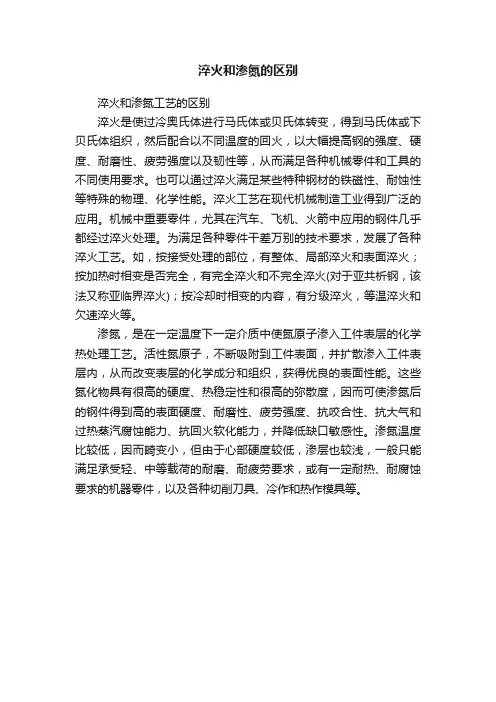

淬火和渗氮工艺的区别
淬火是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或下贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。
也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。
淬火工艺在现代机械制造工业得到广泛的应用。
机械中重要零件，尤其在汽车、飞机、火箭中应用的钢件几乎都经过淬火处理。
为满足各种零件干差万别的技术要求，发展了各种淬火工艺。
如，按接受处理的部位，有整体、局部淬火和表面淬火；按加热时相变是否完全，有完全淬火和不完全淬火(对于亚共析钢，该法又称亚临界淬火)；按冷却时相变的内容，有分级淬火，等温淬火和欠速淬火等。
渗氮，是在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺。
活性氮原子，不断吸附到工件表面，并扩散渗入工件表层内，从而改变表层的化学成分和组织，获得优良的表面性能。
这些氮化物具有很高的硬度、热稳定性和很高的弥散度，因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力，并降低缺口敏感性。
渗氮温度比较低，因而畸变小，但由于心部硬度较低，渗层也较浅，一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求，或有一定耐热、耐腐蚀要求的机器零件，以及各种切削刀具、冷作和热作模具等。
五种超硬刀具材料的性能特点分析(下)
五种超硬刀具材料的性能特点分析（下）超硬刀具材料指可用作刀具切削加工的超硬材料。
目前重要可分为两大类:一类是金刚石切削刀具材料；另一类是立方氮化硼切削刀具材料。
目前已经在应用或正在试验中的超硬刀具材料的重要品种有以下五种。
（1）天然和人工合成大单晶金刚石（2）聚晶金刚石（PCD）和聚晶金刚石复合刀片（PDC）（3）CVD金刚石（4）聚晶立方氮化硼（PCBN）（5）CVD立方氮化硼涂层今日接着讲后面三种。
3、CVD金刚石人工合成大单晶金刚石，PCD、PDC均是在高温高压下合成的，而CVD金刚石是在低压下制备的。
含碳气体和氢气的混合物在高不冷不热低于大气压的压力下被激发分解，形成活性金刚石碳原子在基体上沉积交互生长成聚晶金刚石（也可以掌控沉积生长条件沉积生长金刚石单晶或准单晶）。
CVD金刚石由于是不含任何金属催化剂的纯金刚石，因此它的热稳定性接近天然金刚石。
同高温高压人工合成聚晶金刚石一样，CVD聚晶金刚石晶粒也呈无序排列，无脆性解理面而呈各向同性。
实际上CVD金刚石包括三类：第一种是在适当基体上沉积的CVD 金刚石涂层（包括类金刚石DLC涂层）；第二种是沉积厚度达1mm的无支撑的CVD金刚石厚膜；第三种是在金刚石晶种上外延生长的CVD金刚石单晶膜或准单晶膜。
由于CVD金刚石涂层刀具采纳刀片基体直接置放在CVD沉积腔体中沉积生长而成，它与PCD、PDC刀具相比，具有刀具形状可多而杂、成本低、一片多刀刃等优点。
尽管如此，由于CVD金刚石涂层刀片存在金刚石涂层与基体之间结合强度低以及对有CVD金刚石涂层的刃口进行研磨处理时简单分层剥落的缺陷。
因此，目前在CVD金刚石涂层制备领域的大工作都在致力于对它的讨论。
尽管国外已有CVD金刚石涂层刀具产品推向市场，但到目前为止CVD金刚石涂层的应用市场还不是很大。
恰恰相反，CVD金刚石厚膜可以通过特别的但简便易行的技术钎焊到所要求的基体上。
然而这种钎焊强度远低于PDC材料中金刚石层与硬质合金层之间的结合强度。
skd11的热处理工艺及硬度参数
skd11的热处理工艺及硬度参数

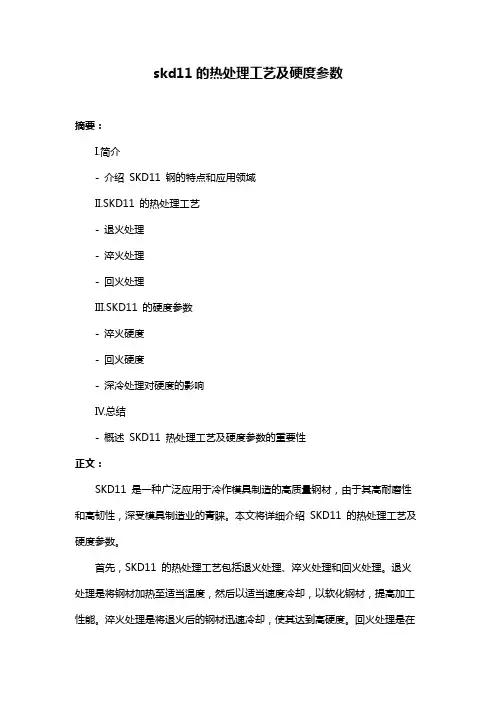

摘要：
I.简介
- 介绍SKD11 钢的特点和应用领域
II.SKD11 的热处理工艺
- 退火处理
- 淬火处理
- 回火处理
III.SKD11 的硬度参数
- 淬火硬度
- 回火硬度
- 深冷处理对硬度的影响
IV.总结
- 概述SKD11 热处理工艺及硬度参数的重要性
正文：
SKD11 是一种广泛应用于冷作模具制造的高质量钢材，由于其高耐磨性和高韧性，深受模具制造业的青睐。
本文将详细介绍SKD11 的热处理工艺及硬度参数。
首先，SKD11 的热处理工艺包括退火处理、淬火处理和回火处理。
退火处理是将钢材加热至适当温度，然后以适当速度冷却，以软化钢材，提高加工性能。
淬火处理是将退火后的钢材迅速冷却，使其达到高硬度。
回火处理是在
淬火后，将钢材重新加热至适当温度，然后以适当速度冷却，以提高钢材的韧性和耐磨性。
其次，SKD11 的硬度参数主要包括淬火硬度和回火硬度。
一般来说，SKD11 钢在淬火处理后的硬度可达到约62HRC。
经过回火处理后，硬度会略有降低，但仍然具有很高的硬度。
另外，深冷处理对SKD11 钢的硬度也有影响。
经过深冷处理后，SKD11 钢的硬度可以提高1-3HRC。
总之，SKD11 的热处理工艺及硬度参数对于制造高质量的冷作模具至关重要。
立方氮化硼刀片可实现以车代磨加工淬火钢

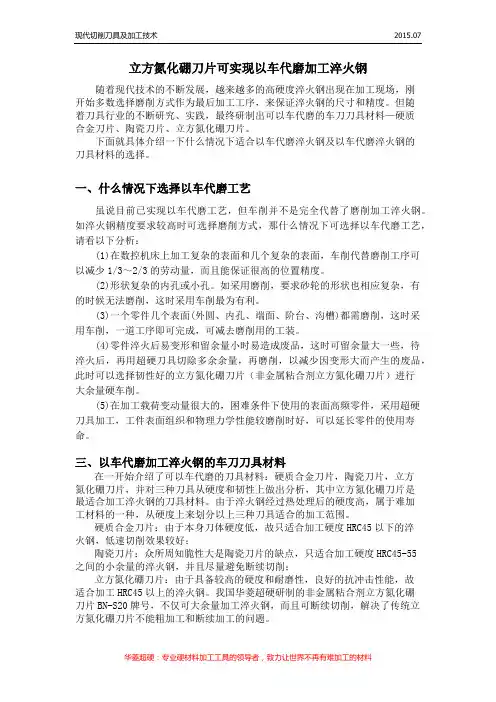

立方氮化硼刀片可实现以车代磨加工淬火钢随着现代技术的不断发展，越来越多的高硬度淬火钢出现在加工现场，刚开始多数选择磨削方式作为最后加工工序，来保证淬火钢的尺寸和精度。
但随着刀具行业的不断研究、实践，最终研制出可以车代磨的车刀刀具材料—硬质合金刀片、陶瓷刀片、立方氮化硼刀片。
下面就具体介绍一下什么情况下适合以车代磨淬火钢及以车代磨淬火钢的刀具材料的选择。
一、什么情况下选择以车代磨工艺虽说目前已实现以车代磨工艺，但车削并不是完全代替了磨削加工淬火钢。
如淬火钢精度要求较高时可选择磨削方式，那什么情况下可选择以车代磨工艺，请看以下分析：(1)在数控机床上加工复杂的表面和几个复杂的表面，车削代替磨削工序可以减少1/3～2/3的劳动量，而且能保证很高的位置精度。
(2)形状复杂的内孔或小孔。
如采用磨削，要求砂轮的形状也相应复杂，有的时候无法磨削，这时采用车削最为有利。
(3)一个零件几个表面(外圆、内孔、端面、阶台、沟槽)都需磨削，这时采用车削，一道工序即可完成，可减去磨削用的工装。
(4)零件淬火后易变形和留余量小时易造成废品，这时可留余量大一些，待淬火后，再用超硬刀具切除多余余量，再磨削，以减少因变形大而产生的废品，此时可以选择韧性好的立方氮化硼刀片（非金属粘合剂立方氮化硼刀片）进行大余量硬车削。
(5)在加工载荷变动量很大的，困难条件下使用的表面高频零件，采用超硬刀具加工，工件表面组织和物理力学性能较磨削时好，可以延长零件的使用寿命。
三、以车代磨加工淬火钢的车刀刀具材料在一开始介绍了可以车代磨的刀具材料：硬质合金刀片，陶瓷刀片，立方氮化硼刀片，并对三种刀具从硬度和韧性上做出分析，其中立方氮化硼刀片是最适合加工淬火钢的刀具材料。
由于淬火钢经过热处理后的硬度高，属于难加工材料的一种，从硬度上来划分以上三种刀具适合的加工范围。
硬质合金刀片：由于本身刀体硬度低，故只适合加工硬度HRC45以下的淬火钢，低速切削效果较好；陶瓷刀片：众所周知脆性大是陶瓷刀片的缺点，只适合加工硬度HRC45-55之间的小余量的淬火钢，并且尽量避免断续切削；立方氮化硼刀片：由于具备较高的硬度和耐磨性，良好的抗冲击性能，故适合加工HRC45以上的淬火钢。
立方氮化硼刀具(CBN刀具)牌号及切削参数选用表
华菱超硬是硬材料加工行业中知名的刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
郑州华菱超硬材料有限公司
2014.10
加工高硬度铸铁的立方氮化硼刀具牌号说明：立方氮化硼刀 具抗冲击韧性（抗断裂性能/抗崩损性能）BN-K1＞BN-S30 ＞ BN-S300 ＞BN-k10 ＞BN-K11.而高温耐磨性能顺序反之。
郑州华菱超硬材料有限公司
2014.10
立方氮化硼刀具（CBN 刀具）牌号及切削参数选用表
立方氮化硼刀具（CBN 刀具）常用的三大领域（硬钢，硬铸铁， 珠光体灰铸铁和球铁） 所适用的 CBN 刀具牌号及对应切削参数范 围，按照图表形式概括如下，一目了然：
备注：加工硬钢时，BN-S20 和 BN-S200 牌号为整体聚晶立方氮化硼 刀片，BN-H10，BN-H11，BN-H20，BN-H21 为焊接 CBN 刀刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
郑州华菱超硬材料有限公司
2014.10
备注：切削参数可根据所用机床、系统刚性，及工件动平衡性视具体 情况进行微调。
华菱超硬是硬材料加工行业中知名的刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
skd11的热处理工艺及硬度参数
skd11的热处理工艺及硬度参数摘要：一、SKD11钢的基本特性二、SKD11钢的热处理工艺1.软性退火2.淬火处理3.回火处理4.深冷处理三、SKD11钢的硬度参数1.常规热处理硬度2.深冷处理后的硬度正文：SKD11是一种高耐磨性、高韧性的通用冷作模具钢，日本JIS标准钢号，日立金属Hitachi牌号（SLD）。
SKD11钢质纯净，具有淬透性好、淬火变形量小的良好淬硬性。
该钢经球化退火软化处理，可加工性良好，碳化物颗粒细小均匀。
因为有化元素钼、钒的特殊加入，无须担心淬火开裂。
SKD11钢的热处理工艺主要包括软性退火、淬火处理、回火处理和深冷处理。
1.软性退火：目的是降低钢的硬度，提高塑性，改善加工性能。
软性退火温度一般控制在Ac1以下，保温时间根据实际需要调整。
2.淬火处理：将软化处理后的SKD11钢加热至淬火温度（一般为1020-1060℃），保温一段时间后，迅速冷却至室温，以获得高硬度的马氏体组织。
3.回火处理：淬火后，将SKD11钢重新加热至适当温度（一般为500-600℃），保温一段时间，然后冷却至室温。
回火处理的目的是消除淬火应力，稳定尺寸，提高钢的韧性。
4.深冷处理：为了获得更高的硬度和尺寸稳定性，模具在淬火后立即进行深冷处理，将温度降至-70至-80℃，保持3-4小时，然后再进行回火处理。
SKD11钢的热处理后硬度一般在50-60HRC之间。
需要注意的是，形状复杂和尺寸变化较大的零件，在深冷处理过程中有开裂的危险。
总之，SKD11钢经过合适的热处理工艺后，具有良好的耐磨性和韧性，广泛应用于制作高精度、长寿命的冷作模具和热固成型塑料模具。
超硬刀具材料的种类-超硬刀具材料特性【常用】
超硬刀具材料的种类-超硬刀具材料特性【常用】超硬刀具是现代工程材料的加工在硬度方面提出的更高要求而应运而生，20世纪的后40年中有了较大的发展。
超硬材料的化学成分及其形成硬度的规律与其他刀具材料不同，立方氮化硼是非金属的硼化物，晶体结构为面心立方体；而金刚石由碳元素转化而成，其晶体结构与立方氮化硼相似。
它们的硬度大大高于其他物质。
超硬刀具材料的种类超硬刀具材料，尤其是金刚石，其种类较多。
立方氮化硼有CBN单品粉，用于制作磨具；还有PCBN聚晶片及PCBN聚晶复合片，用于制作刀具及其他工具。
立方氮化硼是人造的。
金刚石分天然金刚石(ND)与人造金刚石。
人造金刚石有PCD单晶粉，用于制作磨具；PCD单晶粒，可做刀具；PCD聚晶片及聚晶复合片，用于制作刀具及其他工具；CVD金刚石薄膜及厚膜，可用于制作刀具、工具，并可作为光学、电子高科技原材料。
超硬刀具材料的特性1981年国际硬物质科学会议认为，硬度大于1000HV的物质均可称为硬物质，能加工诸如硬质合金（硬度1600―1800HV）、刚玉（2000HV）、碳化硅（2200HV）等这一类物质的材料称为超硬材料。
通常所说的超硬材料是指与天然金刚石的硬度、性能相近的人造金刚石和CBN（立方氮化硼）2种材料，由于天然金刚石市场价格十分高，所以，目前我国生产超硬刀具时大多采用聚晶立方氮化硼（PCBN）、人造聚晶金刚石（PCD）以及它们之间的复合材料。
超硬刀具材料具有以下性能特点：（1）高的硬度。
刀具材料的硬度必须高于工件材料的硬度。
PCD的硬度可达8000HV，为硬质合金的8～12倍；CBN晶体结构与金刚石类似，因此具有与金刚石相近的硬度和强度；CBN微粉的显微硬度为8000～9000HV，其烧结体PCBN的硬度一般为3000～5000HV。
（2）高的耐磨性。
刀具材料应有好的抵抗磨损的能力，它取决于材料的力学性能，化学成分和组织结构刀具耐磨性是刀具抵抗磨损能力。
立方碳化硼刀具切削参数
郑州众城工具CBN刀具简介立方氮化硼硬度与耐磨性仅次于金刚石，为硬质合金刀具的50倍，比涂层刀具高30倍，为陶瓷刀具的25倍，是目前最有效的加工铁族元素最有效的刀具。
CBN刀具具有比陶瓷刀具更高的冲击强度和抗破裂性而且对于刚性较低的机床也能切削硬金属。
CBN刀具能承受大功率粗加工的切削载荷、断续切削的击打和精细加工所需的热和磨损性能。
具有刃口重载条件下高速加工要求的高导热性和韧性以及用于严重断续切削。
温度高到2000℃是还有极佳的红硬性。
CBN含量高的材质等级用于珠光体灰铸铁。
CBN含量低的材质等级用于淬硬黑色金属加工。
干车淬硬工件替代肮脏的强化冷却的磨削加工更具吸引力。
CBN是一种硬车和高速铣特别喜欢的刀具材料。
CBN优点：使光洁度达到Ra0.1以上；材料切削率高，缩短加工周期，提高生产零件数量，加工参数更快更高，提升零件质量，尺寸控制卓越，表面精度一致，增长机械有效运作时间，不需投资新设备即可提高生产效能。
CBN刀具加工效果如下：工件材质牌号及规格切削参数渣浆泵轧辊Ni、Cr耐磨铸铁RNMN2010 V=70-140m/min f=0.4mm/r ap=5-8mm 砸臼壁磨辊ZGMn13 RNMN2008 v=100-150m/min f=0.45mm/r ap=6mm刹车盘鼓缸套合金铸铁SNMN090404 V=400-800m/min f=0.2mm/r ap=0.3mm离合器压盘HT250 RNMN1204 V=600-1000m/min f=0.15mm/r ap=0.2mm轴承支承轴承钢50Mn RCMX1207 V=80-120m/min f=0.18mm/rap=2mm 半轴套管淬火钢TNMA160416 V=150m/min f=0.15mm/r ap=0.5mm丝杠高速钢SCMN0904 v=45m/min ap=0.2mm还有其他很多材料正在推广中……我们郑州众城工具有限公司，以质量为生命，以客户满意为标准，诚信做事，诚实做人。
氮化硅陶瓷.立方氮化硼刀具车削冷硬铸铁的优点
氮化硅陶瓷具有高硬度(HRA94)、高强度(抗弯强度为1050～1450 MPa)、良好的自润滑性能、低摩擦系数及抗粘接性能。使用氮化硅陶瓷刀具车削冷硬合金铸铁有以下优点：
(1)切削速度高：冷硬合金铸铁的硬度为HRC50～52(HS67～70)，用YG8硬质合金刀具车削，切削速度为5 m/min左右。而用氮化硅陶瓷刀具时切削速度则是25～35 m/min，为硬质合金刀具的5～7倍。又如，用硬质合金刀具车削冷硬铸铁轧辊(HS71～73)，切削速度为6.8 m/min，而用氮化硅陶瓷刀具时切削速度为23 m/min。
(4)金属切除率高：用立方氮化硼刀具切削冷硬铸铁轧辊，可以获得极高的金属切除率。例如，当Vc=6l m/min、αp =/mm、f=0.94 mm/r时，金属切除率达400 cm3/min，刀具几乎没有磨损。
(5)可以代替磨削：ASH离心式泥浆泵是用极耐磨的镍铬白口铁制造的。这种材料极难切削，以前认为只能用磨削加工，但磨削时的高温会使工件产生热裂纹。现在可以采用立方氮化硼复合片以车代磨。这种刀具抗弯强度高，经得起冲击载荷。采用PCBN圆形刀片，粗车时，Vc=55 m/min，αp =3 mm，f=0.25 mm/r;精车时，f=0.2 mm，表面粗糙度Ra为0.8μm。
