投入式液位传感器、投入式液位计说明书
投入式液位传感器+变送器+说明书-V3
投入式液位传感器/变送器______说明书______概述投入式液位传感器/变送器，选用高精度、高稳定性扩散硅压力敏感芯片，通过高可靠性的放大电路，将被测液体的液位信号转换成4～20mA标准信号。
液位传感器/变送器有一体化全密封结构和防爆型分体式结构，具有长期的稳定性和可靠性。
高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和性能。
根据使用环境的特性，有防雷型液位传感器/变送器、防腐型液位传感器/变送器两种特别产品。
防雷型液位传感器/变送器具备防雷装置，可应用于户外露天场所；防腐型液位传感器/变送器的电缆采用聚氯乙烯防水导气电缆，并采用耐腐蚀的密封材料，使得产品可应用于油、有机溶剂、微酸碱腐蚀性液体等介质中。
特点-稳定性好，精度高，性价比高-直接投入被测介质中，安装使用相当方便-固态结构，无可动部件，高可靠性，使用寿命长-从水、油到粘度较大的糊状物都可进行高精度的测量，不受被测介质起泡、沉积、电气特性的影响-无材料疲劳磨损，对振动、冲击不敏感-宽范围的温度补偿-具有电源反相极性保护及过载限流保护应用-可广泛用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、油罐、水文地质、水库、河道、海洋等场所。
技术参数精度精度：±0.25%FS、±0.5%FS、±1%FS 测量范围量程：0～500m可选测量介质水及一般非腐蚀性液体(电缆型)输出参数信号输出：4～20mA二/三线制能耗供电电源：标准供电电源24VDC±5%其他参数过载能力：破坏压力：负载电阻：响应时间：200%300%电流输出＜750Ω＜1ms环境工作环境：温度-20～80℃储存环境：温度-30～90℃湿度0-95%RH，无冷凝防护等级探头防护等级：分体外壳等级：防火等级：电磁兼容：IP68参考IEC529–598/GB700–86/GB4208 IP66参考IEC529–598/GB700–86/GB4208 V-0参考UL94参考GB/T13926，EN61000-6-2，EN61000-6-3材料与颜色外壳：线缆：重量：一体式为304不锈钢，分体式防爆外壳Ex ia IIC T6丁腈橡胶或聚氯乙烯，长度自定义约520g(5米整机重量)分体式单位:mm电气接线一体式一体式接线定义：红线，与电源正极连接。
投入式液位计使用说明书
投入式液位计使用说明书一、产品概述投入式液位计是一种常用的测量液体高度的仪器，广泛应用于化工、石油、食品等行业。
该液位计采用电容原理进行测量，具有精度高、可靠性强等特点。
二、产品结构及组成投入式液位计由探头和显示器两部分组成。
探头包括测量电极和参考电极，显示器则包括主机与触摸屏。
三、产品使用前准备1. 确认所需安装位置，并根据实际情况选择合适的探头长度。
2. 检查设备是否完好无损，确认各部件是否齐全。
3. 根据实际需要设置仪器参数，如报警值等。
四、产品安装步骤1. 在安装前，请务必关闭相关设备的电源并断开相应管路。
2. 选择合适的探头长度，并将其插入容器内。
注意：探头应尽量垂直于容器底部，以确保测量精度。
3. 将参考电极固定在容器壁上，并连接好电缆。
4. 将主机固定在安装支架上，并连接好电缆。
五、产品使用方法1. 打开电源，启动设备。
2. 在触摸屏上设置相应参数，如报警值等。
3. 根据需要选择不同的测量单位（如毫米、厘米等）。
4. 开始测量，观察显示器上的液位高度，并根据需要进行相应操作。
六、使用注意事项1. 请勿将探头插入液体中央，以免影响测量精度。
2. 探头长度应根据实际情况选择，过短或过长都会影响测量结果。
3. 在使用中，请勿将探头撞击或弯曲，以免损坏设备。
4. 在使用前请务必检查设备是否完好无损，并确认各部件是否齐全。
七、产品维护与保养1. 定期检查电缆是否磨损或断裂，并及时更换。
2. 定期清洗探头表面，以确保测量精度。
3. 定期校准仪器，以确保测量精度和稳定性。
八、产品故障排除1. 如发现显示器无法正常显示，请检查电源是否正常连接，并尝试重新启动设备。
2. 如发现测量结果异常，请检查探头是否插入正确位置，并确认参考电极是否正常。
3. 如无法解决故障，请联系售后服务人员进行维修。
九、产品规格参数1. 测量范围：0-5000毫米2. 精度：±1mm3. 工作温度：-20℃~+80℃4. 工作压力：0~10bar十、产品保修期限及售后服务本产品保修期为一年，售后服务电话为XXX-XXXXXXX。
投入式液位计说明书
投入式液位变送器一概述RCY系列投入式液位变送器是一种结构独特。
实用性强的液位仪表。
它与传统的投入式液位变送器的最大不同点在于传感器不直掶和介质接触是通过导压管内空气的液位变化。
传到传器上这样就避免了传感的堵塞，损坏腐蚀。
大大延长了仪表的使用寿命，因其独特的设计，使这特别适用于测量高温，污水等广泛应用于石化。
钢铁。
能源。
食品。
污水处理。
自来水待行业的敞口容器的液位测量二，产品特点传感器不与被测介质直接接触无堵塞。
无渗漏探头设计多捉安装形式。
可防雷击的电磁干扰一体化接线盒量程零点可调显示方式可选三工作原理RCY系列液位变送器由集气器。
引压管和表头组成。
传感器在引压管上端，直接密封在表头内。
将集气器和引二话管投入到介质中，液面与集气器底部的液位高度差所产生的静压力就通过引压管内諿的空气传到上部的传感器上，经放大，转换成4-20毫安输出，由于液位静压与液位存在的正比的关系（P=gh）这样变送器的输出信号就真实准确地反应了液位变化四．技术参数测量范围：0-10米精度：0.5％，1％输出：4-20mA DC过程连接：M33 2外螺纹或DN25法兰传感器膜片：316L，哈代C电源电压：12.5-36VDC电源影响：介质温度：环境温度：相对温度：电气接口：M20×1.5防爆标志：本安型i aⅡCT5 隔爆型d ⅡBT4 过载压力：额定量程的2倍长期稳定性：量程的±0.3％（1年）防护待级：IP65）五．电气连接六．外型尺寸示意图七．选型说明。
MIK-P260投入式液位计使用说明书
MIK-P260 型投入式液位变送器
概述
MIK-P260 型硅压阻式液位变送器将OEM 充油芯体封装在不锈钢壳体内，前端防护帽起保护传感器膜片的作用，也能使液体流畅地接触到膜片，防水导线与外壳密封连接，通气管在电缆内与外界相连，内部结构防结露设计。
MIK-P260 型内置微型信号处理电路，可进行远程传输。
具有良好的稳定性和可靠性。
MIK-P260 型广泛应用于环保、水利、变频供水、工业过程控制、化工等领域的液位测量控制。
特点
√橡胶圈防水密封
√多种结构尺寸，最小φ19mm
√防结露
√长期稳定性好
√质保期：12 个月
技术指标
电源：24VDC；
输出：4～20mA(1-5v、0-5v、0-10v可选)；
精度：0.5% F.S；
产品尺寸
安装方法
（1）选择易于操作、维护的地方进行安装；
（2）应尽量远离振动源安装；
（3）应尽量远离热源的地方；
（4）投入式液位变送器安装时，金属探头要沉入容器底部。
安装注意事项（客户接线端）
（1）若客户另外接线，必须采取防水措施（如封闭接线盒等）。
如果没有或比较简单，可使导线弯曲向下安装，防止进水，避免出现故障。
（2）液位探头投放到水中，最好能固定，并且远离进水口。
接线方法
红线：电源正；绿线：输出；
安装使用注意事项
安装示意图
参数选型。
GUY10矿用投入式液位传感器水位传感器说明书
国家安全标志证号；MFB1402071、概述GUY10矿用本安型投入式液位传感器，是采用差压敏感测量探头研制的投入式智能液位测量仪表。
适用于煤矿井下水仓水位的测量以及其它需要测量液位的场所。
传感器采用红外遥控调校，具有标准频率信号输出，可与多种监控系统配套使用。
2、技术性能指标2.1防爆型式：矿用本质安全型。
防爆标志：ExibI。
2.2命名规则G U Y 10┬┬┬┬│││││││││││└─——————─————─最大测量范围（m）││└───——————─—————─压力测量原理│└───———————————────液位└─────——————───—————─传感器2.3性能指标2.3.1工作电源：12—24VDC。
2.3.2 测量范围、基本误差测量范围：0-10米；基本误差：±0.5%。
2.3.3 4位LED显示，分辨率0.01米。
2.3.4输出信号和传输距离：输出标准频率信号200～1000Hz。
使用电缆的单芯截面积为1.5mm2时，传感器与关联设备的传输距离2km。
2.3.5 具有遥控调校功能和声光报警功能。
2.3.6 外形尺寸和重量外型尺寸：248mm×130mm×70mm。
重量：1.3kg。
2.3.7本安参数：U i: DC 22.2 V； I i: 28 mA； C i: 0 uF； L i: 0 mH。
GUY10矿用本安型投入式液位传感器，水位传感器，矿用传感器，传感器生产厂家技术QQ：5415954981。

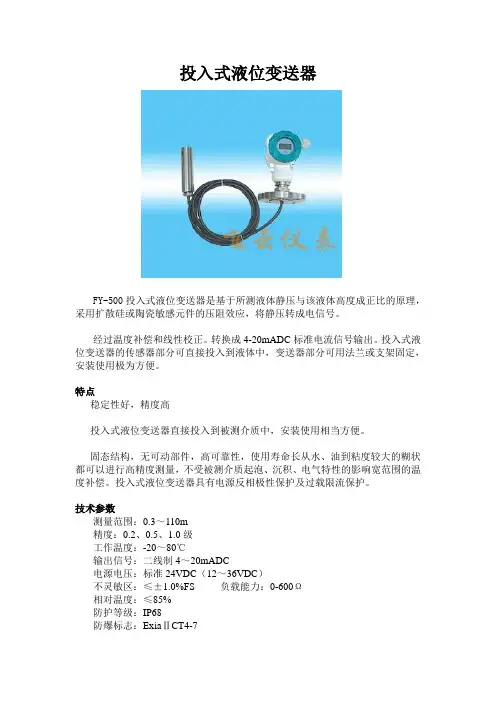

投入式液位变送器说明书
投入式液位变送器
FY-500投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。
经过温度补偿和线性校正。
转换成4-20mADC标准电流信号输出。
投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
特点
稳定性好，精度高
投入式液位变送器直接投入到被测介质中，安装使用相当方便。
固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。
投入式液位变送器具有电源反相极性保护及过载限流保护。
技术参数
测量范围：0.3～110m
精度：0.2、0.5、1.0级
工作温度：-20～80℃
输出信号：二线制4～20mADC
电源电压：标准24VDC（12～36VDC）
不灵敏区：≤±1.0%FS 负载能力：0-600Ω
相对温度：≤85%
防护等级：IP68
防爆标志：ExiaⅡCT4-7
选型表
请保持互联网共享热心/。
投入式液位计使用说明书
投入式液位计使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P260P261-T CN7前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-P260P261-TCN7第七版2021年1月确认包装内容开箱之后请先确认产品及附件，一旦产品有误、数量不对或外观受损，请与我公司联系。
产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺寸及安装 (3)第四章技术参数 (6)第五章电气连接 (8)5.12088壳体电气连接图 (8)5.2引线式电气连接 (10)第六章功能设置 (11)6.1显示区域说明 (11)6.2按键功能说明 (12)6.3菜单说明 (13)第七章注意事项 (20)第八章质保及售后服务 (22)第九章2088壳体液位计通讯协议 (23)9.1概述 (23)9.2串行数据格式 (23)9.3通信格式 (24)9.4整型数支持的命令及命令和数据意义 (26)第十章引线式液位计通讯协议 (31)第一章产品概述第一章产品概述投入式液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。
产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。
适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
安徽徽芯核仪表投入式液位计说明书
安徽徽芯核仪表投入式液位计说明书一、安徽徽芯核仪表投入式液位计概述投入式液位计是根据测量液体的静态压力与此所测量液体介质的高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，通过增加温度补偿和线性校正，此所测量物理量变化转换成为4-20mADC 标准电流信号输出，通过此标准信号便可以在指示器观测或者进行远程控制。
投入式液位计的z大的方便之处在于其传感器部分可以直接投入到液体中，变送器部分则可以通过加装支架或者直接使用法兰即可以连接，安装使用极为方便。
投入式液位变送器广泛应用于石油、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。
二、投入式液位计的安装注意下列事项：1、天线平行于丈量槽壁，利于微波的流传。
2、安设位置距槽壁距离应大于30cm，避免将槽壁上的虚浮旌旗灯号误做回波信号。
3、尽可能避开下料区、搅拌器等困扰源，使波束范畴内无静止物，前进信号的可托度。
4、接管直径应小于或等于屏障管长度（100mm或250mm）投入式液位计是发射能量很低的极短的微波脉冲通过天线系统发射并接收。
它的基本工作原理是发射—反射—接收。
雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。
发射及反射波束中的每一点都采用超声采样的方法进行采集。
信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操纵等。
三、投入试液位计使用注意事项1、投入式液位计采用电容测量原理，探极的外绝缘层可根据不同的介质相应的绝缘材料（如选用耐高温、耐腐蚀、抗老化且化学稳定性极高的聚四氟乙烯材料），正常工作中与被测液体之间处于绝缘状态。
安装时一定注意保护好探极线的外绝缘层，一旦损伤，将导致使用缩短或安装失败。
探极线安装结束后，使其全部浸入液体时，探极线与液体（或金属容器外壁）的绝缘电阻应>20M（用数字万用表20M测量），测量绝缘电阻时，应将探极线与变送器的连接暂时断开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投入式液位传感器、投入式液位计
使用说明书
一.概述
投入式液位传感器（投入式液位计）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
投入式液位传感器DATA-51系列精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。
投入式液位传感器广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
防护等级：IP68。
型号意义：
示例说明：
DATA-5102(10mH2O)表示为唐山平升电子生产的4～20mA，精度
为0.5%，量程为10m的水位计。
二、外形结构（单位：mm）：
通讯类型：1—串口; 2—4～20mA;
精度：0—0.5%; 1—0.1%; DATA-5 1 ××（×m H
2
O）
量程：0—×，单位：m(一般在标牌中标注)
采集类型：水位;
唐山平升电子生产的变送器系列产品
三、工作原理
投入式液位传感器中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
四、性能指标
型号：DATA-51系列
测量介质：液体（对不锈钢壳体无腐蚀）
量程：0～5,10,15,20,25,30m
输出信号：4-20mA；RS485
供电电源：12/24V DC
精度等级： 0.1%FS；0.5%FS
环境温度 -10℃～80℃
存储温度 -40℃～85℃
过载能力：150%FS
稳定性能：±0.05%FS/年; ±0.1%FS/年
零点温度系数：±0.01%FS/℃
满度温度系数：±0.02%FS/℃
防护等级：IP68 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶
传感器外壳：不锈钢1Cr18Ni9Ti 膜片：不锈钢316L
电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）五、接线图
六、注意事项
1.当收到投入式液位传感器时请检查包装是否完好，并核
对变
送器型号与规格是否与您选购的产品相符。
2.禁止投入式液位传感器测量与不锈钢不相兼容的介质。
3.确保电源供电电压符合供电要求，电源的正、负极与产品的正、负极对应，确保最高液位在该产品的测量范围内。
