液位计调试说明书

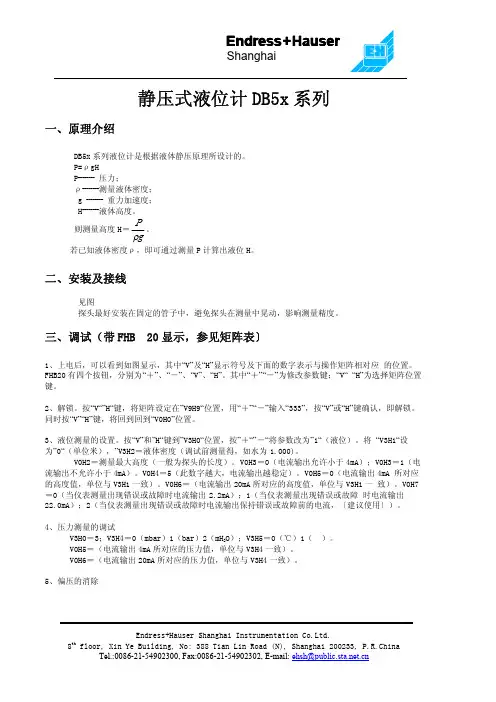

静压式液位计使用说明书
Endress+Hauser Shanghai Instrumentation Co.Ltd.静压式液位计DB5x 系列一、原理介绍DB5x 系列液位计是根据液体静压原理所设计的。
P=ρgHP ________压力；ρ________测量液体密度；g ________重力加速度；H ________液体高度。
则测量高度H＝P gρ。
若已知液体密度ρ，即可通过测量P 计算出液位H。
二、安装及接线见图探头最好安装在固定的管子中，避免探头在测量中晃动，影响测量精度。
三、调试（带FHB 20显示，参见矩阵表〕1、上电后，可以看到如图显示，其中“V ”及“H ”显示符号及下面的数字表示与操作矩阵相对应的位置。
FHB20有四个按钮，分别为“＋”、“－”、“V ”、“H ”。
其中“＋”“－”为修改参数键；“V ““H ”为选择矩阵位置键。
2、解锁。
按“V “”H “键，将矩阵设定在”V9H9“位置，用“＋”“－”输入“333”，按“V ”或“H ”键确认，即解锁。
同时按“V ”“H ”键，将回到回到“V0H0”位置。
3、液位测量的设置。
按“V ”和”H “键到”V3H0“位置，按”＋“”－“将参数改为”1“（液位）。
将“V3H1“设为”0“（单位米），”V3H2＝液体密度（调试前测量得，如水为1.000)。
V0H2＝测量最大高度（一般为探头的长度）。
V0H3＝0（电流输出允许小于4mA）；V0H3＝1（电流输出不允许小于4mA）。
V0H4＝5（此数字越大，电流输出越稳定）。
V0H5＝0（电流输出4mA 所对应的高度值，单位与V3H1一致）。
V0H6＝（电流输出20mA 所对应的高度值，单位与V3H1一致）。
V0H7＝0（当仪表测量出现错误或故障时电流输出2.2mA）；1（当仪表测量出现错误或故障时电流输出22.0mA）；2（当仪表测量出现错误或故障时电流输出保持错误或故障前的电流，〔建议使用〕）。
4、压力测量的调试V3H0＝3；V3H4＝0（mbar）1（bar）2（mH 2O）；V3H5＝0（℃）1（ ）。

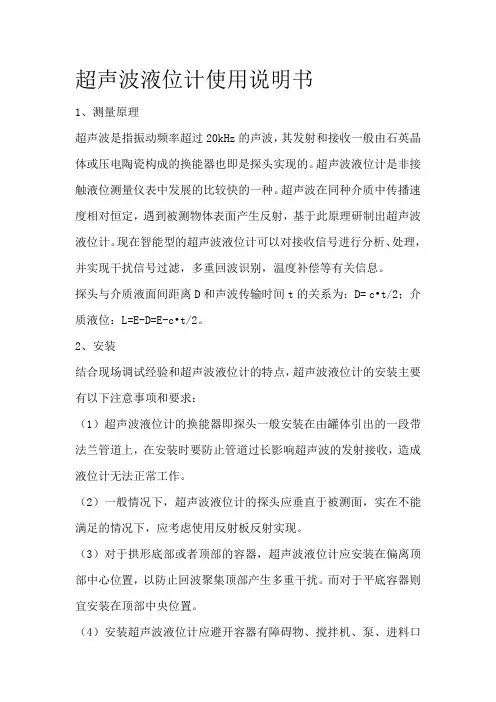

超声波液位计使用说明书
超声波液位计使用说明书1、测量原理超声波是指振动频率超过20kHz的声波，其发射和接收一般由石英晶体或压电陶瓷构成的换能器也即是探头实现的。
超声波液位计是非接触液位测量仪表中发展的比较快的一种。
超声波在同种介质中传播速度相对恒定，遇到被测物体表面产生反射，基于此原理研制出超声波液位计。
现在智能型的超声波液位计可以对接收信号进行分析、处理，并实现干扰信号过滤，多重回波识别，温度补偿等有关信息。
探头与介质液面间距离D和声波传输时间t的关系为：D= c•t/2；介质液位：L=E-D=E-c•t/2。
2、安装结合现场调试经验和超声波液位计的特点，超声波液位计的安装主要有以下注意事项和要求：（1）超声波液位计的换能器即探头一般安装在由罐体引出的一段带法兰管道上，在安装时要防止管道过长影响超声波的发射接收，造成液位计无法正常工作。
（2）一般情况下，超声波液位计的探头应垂直于被测面，实在不能满足的情况下，应考虑使用反射板反射实现。
（3）对于拱形底部或者顶部的容器，超声波液位计应安装在偏离顶部中心位置，以防止回波聚集顶部产生多重干扰。
而对于平底容器则宜安装在顶部中央位置。
（4）安装超声波液位计应避开容器有障碍物、搅拌机、泵、进料口易造成液位剧烈波动的地方，如确实无法避免应考虑增设导波管。
（5）考虑到抑制工业环境下的电磁干扰，超声波液位计的信号电缆应安装屏蔽层。
3、技术特点（1）超声波液位计是采用声波测量的仪器，声波传播必须要有传播介质。
（2）超声波液位计通过压电效应产生振动发射超声波，所以其通常用在常压容器中，而且声波的传播速度受温度影响较大，一般情况下超声波换能器的工作温度不能过高。
（3）非接触式测量，超声波液位计的探头安装在被测物上方，实现非接触测量，可以对有毒物、腐蚀性、粘稠物等进行测量，特别是带有只能操作面板的超声波液位计，人机交互良好，维护方便简单。
（4）应避免安装在液体容易产生泡沫、漂浮物或者液面易波动的地方，否则会导致虚假回波的产生。
投入式液位计使用说明书
投入式液位计使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P260P261-T CN7前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-P260P261-TCN7第七版2021年1月确认包装内容开箱之后请先确认产品及附件，一旦产品有误、数量不对或外观受损，请与我公司联系。
产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺寸及安装 (3)第四章技术参数 (6)第五章电气连接 (8)5.12088壳体电气连接图 (8)5.2引线式电气连接 (10)第六章功能设置 (11)6.1显示区域说明 (11)6.2按键功能说明 (12)6.3菜单说明 (13)第七章注意事项 (20)第八章质保及售后服务 (22)第九章2088壳体液位计通讯协议 (23)9.1概述 (23)9.2串行数据格式 (23)9.3通信格式 (24)9.4整型数支持的命令及命令和数据意义 (26)第十章引线式液位计通讯协议 (31)第一章产品概述第一章产品概述投入式液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。
产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。
适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
分体式超声波液位计TDS-200操作说明书
分体式超声波液(物)位计TDS-200 （MODBUS ）操作说明书北京海峰永嘉科技发展有限公司 大连海峰仪器发展有限公司分体式超声波液(物)位计操作说明书一、概述分体式超声波液（物）位计是智能型非接触式液（物）位测量仪表。
产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。
产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。
二、主要参数信号输出 4-20MA （默认）或RS485 供电电压 AC220V （默认）或DC24V 控制 4路继电器(2个上控，2个下控) 量程5、10、15、20、30、40、50米精度 0.25%(量程<20米), 0.5%(量程>20米) 分辨率 1mm(量程<20米), 1cm(量程>20米)盲区(死区)0.3~1.5米显示类型 LCD 16x2,背光 显示模式液位，距离（空高）过程温度 -20℃~80℃ 防护等级变送器：IP65 传感器：IP67三、操作说明<一>LCD 显示信息1. 主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作后就进入主显示界面，主显示界面有以下4种显示方式距离（空高）模式 液位模式第一行Dist 表示距离（空高），Level 表示液位。
显示探头下表面到液面（或其他反射面）的距离，一般称为空高，当液位增加时，空高值（Dist）会相应减少。
第二行中的1、2、3和4分别表示上上控继电器（HH ）和上控继电器（H ），下控继电器(L)，下下控继电器(LL)，on 和off 分别表示继电器的吸合状态和释放状态。
若第二行中是4个数据则表示回波信号的强度，一般最后一位数据会达到200以上。
注：主显示界面与 中设的值有关。
2.密码界面:用于输入密码。
3.用户参数界面：用户参数界面有空距和满度、盲区、数据变化率和485设置和滤波次数n 、主显示方式、上上控继电器、上控继电器、下控继电器和下下控继电器8个界面，如下所示： （1）空距和满度，MAX_DIST 表示空距，FULL 表示满度，下面数据表示具体的值。
液位计调试说明书
液位料位计调试说明书杨帆整理目录雷达液位计 (3)超声波液位计 (4)雷达料位计 (5)射频导纳液位计 (6)雷达液位计型号：LR 250操作步骤「（ 1）语言（2）介质（选择液体liquid ）（3 ）反应速度（快中慢）（4）单位（选择米） （5） 操作模式（液位level ）（6 ）低标定点（空罐液位）（7 ）高标定点（一般选择0）（8）确认 说明：1、低标定点的设置方法是先任意设置低标，测空罐的液位，修改低标便可，例如：低标设置 1米， 确认后显示-2米，实际液位为 3米。
再次修改低 标为3米，完成量程设置。
2、 默认语言为英语，介质为液体 liquid ，反应速度Quick Start （快速开始设置）为快、单位为米、操作模式为液位level。
3、每次修改参数后到最后一步选择Yes确认。
超声波液位计超声波液位计设置为代码，具体如下：P01操作模式：1液位（level）2空间（space） 3距离（distance）P02界面属性：1水平（standard）2斜面（slope？）P03 反应速度：1 快（fast）2 中（middle）3 慢（slow）P04探头类型P05 单位：m、cm、mm、英尺（feed）、英寸（inch）P06安装位置到池底的距离P07量程说明：1、注意设置量程，例如安装位置到池底为3米，池高2.8米，贝y P06为3米，P07为2.8米。
不可与雷达液位计混淆。
2、默认参数：操作模式：液位（level）;界面属性：水平（standard）;反应速度：快（fast）;单位：m ;3、探头类型为出厂默认，不用修改。
雷达料位计设置步骤：开始设置（start快速开始设置（quick start）1、仓的结构类型：钢仓（steel）、水泥仓（concrete）;2、反应速度：快（fast）、中（middle ）、慢（slow）;3、单位（uint）: m、cm、mm ;4、测量模式：距离（distance）＞物位（level ）、空间（space）;5、低标定点：仓底到安装位置距离6、高标定点：默认为0;7、确认；注意事项：1、低标定点的设置方法是先任意设置低标，测空仓的物位，修改低标便可，例如：低标设置10米，确认后显示2米，实际液位为8米。

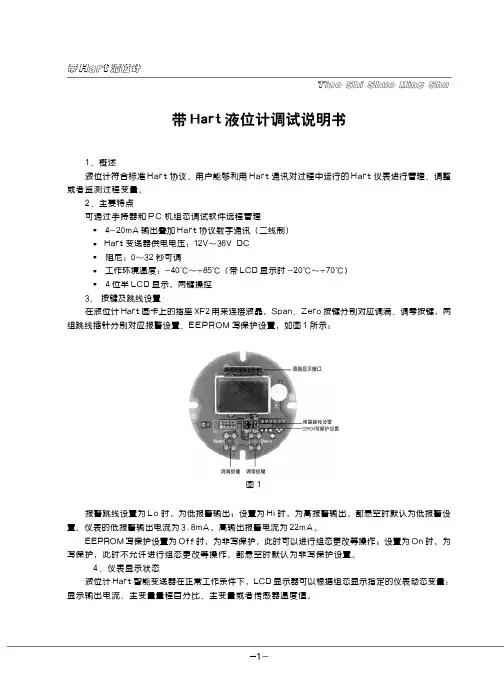

带 Hart 液位计调试说明书
Tiao Shi Shuo Ming Shu1、概述液位计符合标准Hart 协议。
用户能够利用Hart 通讯对过程中运行的Hart 仪表进行管理、调整或者监测过程变量。
2、主要特点可通过手持器和PC 机组态调试软件远程管理●4-20mA 输出叠加Hart 协议数字通讯（二线制）●Hart 变送器供电电压：12V～36V DC●阻尼：0～32秒可调●工作环境温度：-40℃～+85℃（带LCD 显示时-20℃～+70℃）●4位半LCD 显示，两键操控3、按键及跳线设置在液位计Hart 圆卡上的插座XF2用来连接液晶，Span、Zero 按键分别对应调满、调零按键，两组跳线插针分别对应报警设置、EEPROM 写保护设置，如图1所示：报警跳线设置为Lo 时，为低报警输出；设置为Hi 时，为高报警输出。
都悬空时默认为低报警设置。
仪表的低报警输出电流为3.8mA，高输出报警电流为22mA。
EEPROM 写保护设置为Off 时，为非写保护，此时可以进行组态更改等操作；设置为On 时，为写保护，此时不允许进行组态更改等操作。
都悬空时默认为非写保护设置。
4、仪表显示状态液位计Hart 智能变送器在正常工作条件下，LCD 显示器可以根据组态显示指定的仪表动态变量：显示输出电流、主变量量程百分比、主变量或者传感器温度值。
图1带Hart 液位计调试说明书Tiao Shi Shuo Ming Shu （1）主变量的显示格式如图2所示：图2主变量显示格式（2）主变量量程百分比显示格式如图3所示：图3量程百分比显示格式(3)输出电流值显示格式如图4所示：图4输出电流值显示格式(4)传感器温度值显示如图5所示：图5传感器温度值显示格式5、仪表现场调试仪表的现场调节功能有：通过按键进行调零、调满设置（操作方法同标准的1151）；通过按键设置显示变量、主变量单位、量程上下限、阻尼值和进行主变量调零。
（1）调零与调满通过满度Span按键和零点Zero按键进行调零和调满。
Deltapilot M FMB50 静压液位计操作手册说明书
Products Solutions Services简明操作指南Deltapilot M FMB50静压液位计IO-Link 通信压力传感器本《简明操作指南》不能替代设备随箱包装中的《操作手册》。
详细设备信息参见《操作手册》和补充文档资料。
标配文档资料的获取方式：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations AppKA01523P/28/ZH/02.22-00715855142022-07-27相关文档资料Deltapilot M FMB50 IO-Link通信1 相关文档资料2 文档信息2.1 文档功能《简明操作指南》包含从到货验收至初始调试的所有重要信息。
2Endress+HauserDeltapilot M FMB50 IO-Link通信文档信息2.2 信息图标2.2.1 安全图标2.2.2 电气图标2.2.3 工具图标2.2.4 特定信息图标Endress+Hauser3基本安全指南Deltapilot M FMB50 IO-Link 通信4Endress+Hauser2.2.5 图中的图标2.2.6 设备上的图标2.3 注册商标•KALREZ®E.I. Du Pont de Nemours & Co.公司的注册商标（美国威明顿）•TRI-CLAMP®Ladish 公司的注册商标（美国基诺沙）•IO-Link 组织的注册商标。
•GORE-TEX®是W.L. Gore & Associates, Inc.（美国）的商标3基本安全指南3.1人员要求操作人员必须满足以下工作要求：‣经培训的合格专业人员必须具有执行特定功能和任务的资质‣经工厂厂方/运营方授权‣熟悉联邦/国家法规‣开始操作前，专业人员必须事先阅读并理解《操作手册》、补充文档和证书中（取决于实际应用）的各项规定‣遵守操作指南和基本条件要求3.2 指定用途Deltapilot M 液体静压力传感器，用于液位和压力测量。
超声波液位计说明书
超声波液位计说明书本说明书适用三线制或4线制、二线制由于盘装式和壁挂式已经停产，使用时可以参考本说明书一，用户自检：A,仪表正确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）.说明：1,由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动仪表的速度慢一些,属于正常现象。
（有特殊要求请您在订货时说明）2,在检验的过程中应该注意：L（max）≤测量距离能力, L(min)≥仪表的盲区C.3,一般情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max).4,量程是和输出电流P有关的参数，和其他无关。
B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF, 也可以取一块干燥的毛巾重叠数层堵住换能器的发射口,从原理上说仪表此时没有回波收到,同样仪表会显示FFFF.说明您的仪表抗干扰性能不错.C,按移位键找出P（仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当.经过以上3个项目的检验,用户可以放心的使用了.二，连续按移位键可以依次查看仪表的以下参数参数：P-XXXX 当前应该输出的电流(mA)h-XXXX 最后一次所设定的“当前液位”值(m).h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区(cm)，盲区固有d-XXXX 仪表量程(m) 该数对应菜单02d只和输出电流有关,和其他无关.H当前液（物）位m-XXXX 或L(距离m)XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。
对于二线制超声波液位计用户菜单中编号为04的是工作模式转换。
工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前液位模式。
按上升键仪器直接显示“当前液位”H 或距离L。
按SET键仪器直接显示P.三,如何进入用户菜单：1，先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一位在闪烁).2，交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定01…..12的菜单.四，菜单编号的含意：1，三线制菜单01→当前物位HXXXX 或测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H, H需要在现场工位设置, 仪表设置为测量距离模式时显示L，L不需要设置,可以直接测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. . . .
液
位
料
位
计
调
试
说
明
书
杨帆整理
目录
雷达液位计 (3)
超声波液位计 (4)
雷达料位计 (5)
射频导纳液位计 (6)
型号：LR 250
操作步骤
（1）语言
（2）介质（选择液体liquid）
（3）反应速度（快中慢）Quick Start （4）单位（选择米）
（快速开始设置）（5）操作模式（液位level）
（6）低标定点（空罐液位）
（7）高标定点（一般选择0）
（8）确认
说明：
1、低标定点的设置方法是先任意设置低标，测空
罐的液位，修改低标便可，例如：低标设置1米，
确认后显示-2米，实际液位为3米。
再次修改低
标为3米，完成量程设置。
2、默认语言为英语，介质为液体liquid，反应速度
为快、单位为米、操作模式为液位level。
3、每次修改参数后到最后一步选择Yes 确认。
超声波液位计设置为代码，具体如下：
P01操作模式：1液位（level）2空间（space）3
距离（distance）
P02界面属性：1水平（standard）2斜面（slope？）
P03反应速度：1快（fast）2中（middle）3慢（slow）
P04探头类型
P05单位：m、cm 、mm、英尺（feed）、英寸（inch）
P06安装位置到池底的距离
P07量程
说明：
1、注意设置量程，例如安装位置到池底为3米，
池高2.8米，则P06为3米，P07为2.8米。
不可
与雷达液位计混淆。
2、默认参数：操作模式：液位（level）；界面属性：
水平（standard）；反应速度：快（fast）；单位：m ；
3、探头类型为出厂默认，不用修改。
雷达料位计
设置步骤：
开始设置（start）→快速开始设置（quick start）
1、仓的结构类型：钢仓（steel）、水泥仓（concrete）；
2、反应速度：快（fast）、中（middle）、慢（slow）；
3、单位（uint）：m、cm、mm ；
4、测量模式：距离（distance）、物位（level）、空
间（space）；
5、低标定点：仓底到安装位置距离
6、高标定点：默认为0；
7、确认；
注意事项：
1、低标定点的设置方法是先任意设置低标，测空
仓的物位，修改低标便可，例如：低标设置10米，
确认后显示2米，实际液位为8米。
再次修改低标
为8米，完成量程设置。
2、默认语言为英语，仓的结构类型：钢仓（steel）
或水泥仓（concrete）根据实际设置，反应速度为
快、单位为米、操作模式为液位物位（level）。
3、每次修改参数后到最后一步选择Yes 确认。
射频导纳液位计
设置步骤：
1、读出无介质及满介质时的电容值
2、到第一档，输入4mA时（空）电容值
到第二档，输入20mA时（满）电容值
3、上下键同时按确认
注意事项：
螺纹连接处不可添加四氟垫片及生料带；若为不导
电容器，用金属导线把螺纹处于液体相连接。
说明：
尚未与厂家联系，其他档位功能未知。
