聚合物共混改性原理与应用
2第二章聚合物共混改性基本原理

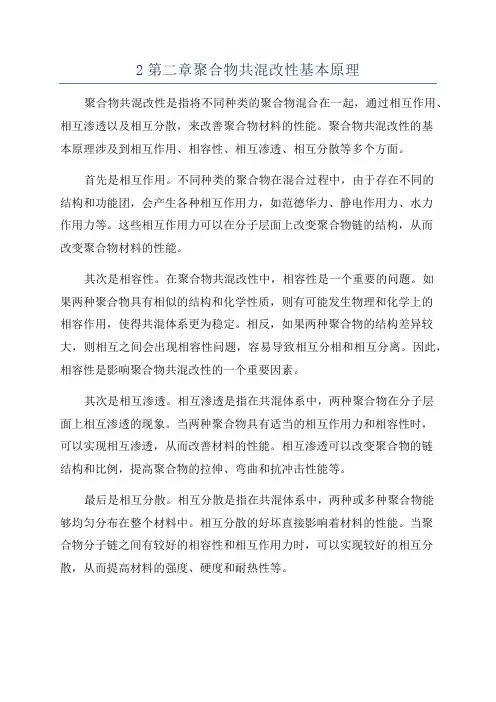

2第二章聚合物共混改性基本原理聚合物共混改性是指将不同种类的聚合物混合在一起，通过相互作用、相互渗透以及相互分散，来改善聚合物材料的性能。
聚合物共混改性的基本原理涉及到相互作用、相容性、相互渗透、相互分散等多个方面。
首先是相互作用。
不同种类的聚合物在混合过程中，由于存在不同的结构和功能团，会产生各种相互作用力，如范德华力、静电作用力、水力作用力等。
这些相互作用力可以在分子层面上改变聚合物链的结构，从而改变聚合物材料的性能。
其次是相容性。
在聚合物共混改性中，相容性是一个重要的问题。
如果两种聚合物具有相似的结构和化学性质，则有可能发生物理和化学上的相容作用，使得共混体系更为稳定。
相反，如果两种聚合物的结构差异较大，则相互之间会出现相容性问题，容易导致相互分相和相互分离。
因此，相容性是影响聚合物共混改性的一个重要因素。
其次是相互渗透。
相互渗透是指在共混体系中，两种聚合物在分子层面上相互渗透的现象。
当两种聚合物具有适当的相互作用力和相容性时，可以实现相互渗透，从而改善材料的性能。
相互渗透可以改变聚合物的链结构和比例，提高聚合物的拉伸、弯曲和抗冲击性能等。
最后是相互分散。
相互分散是指在共混体系中，两种或多种聚合物能够均匀分布在整个材料中。
相互分散的好坏直接影响着材料的性能。
当聚合物分子链之间有较好的相容性和相互作用力时，可以实现较好的相互分散，从而提高材料的强度、硬度和耐热性等。
除了上述基本原理外，还有其他一些影响共混改性的因素，如共混体系的配比、共混过程的温度和压力等。
通过合理的配比和控制共混条件，可以进一步改善共混体系的性能。
总之，聚合物共混改性是通过相互作用、相容性、相互渗透和相互分散等多种机制来改善材料性能的一种方法。
通过合理选择和操控不同种类聚合物的相互作用，可以实现在材料中形成一种新的有机整体，从而提高材料的性能和应用范围。
聚合物共混改性原理与应用2
聚合物共混改性原理与应用2聚合物共混改性原理与应用2相容性是指混合在一起的聚合物之间存在一定的相互吸引力，使它们能够混合均匀而不发生相分离。
聚合物的相容性取决于其化学结构和相似性，通常情况下，具有相近结构和性质的聚合物更容易相容。
相容性的提高可以通过一些物理或化学方法实现，例如对聚合物进行预处理，添加共混剂和控制混合温度等。
互穿网络是指两种或多种聚合物在混合过程中形成网络结构，使聚合物之间形成物理或化学的交联，从而增加材料的力学性能和稳定性。
通过互穿网络，不同聚合物之间形成的交联点可以加强材料的强度和刚度，同时也可以提高材料的抗拉伸性、耐热性和抗溶剂性等。
1.提高聚合物的力学性能：通过将不同类型的聚合物混合在一起，可以有效提高材料的强度、刚度、韧性和耐磨性等力学性能。
例如，将聚丙烯和聚酰胺共混改性，可以提高材料的强度和刚度，使其适用于制造高强度结构件。
2.改善聚合物的热稳定性：由于不同类型的聚合物具有不同的热分解温度和稳定性，通过共混改性可以使材料的热稳定性得到提高。
例如，将聚丙烯和聚苯乙烯共混改性，可以提高材料的热稳定性，使其在高温环境下更加稳定。
3.调控材料的光学性能：通过将具有不同光学性质的聚合物进行共混改性，可以调控材料的透明度、折射率和色散性能等。
这对于制备光学材料和光学器件具有重要意义。
4.改善材料的耐化学性：聚合物共混改性可以提高材料的抗溶剂性和抗腐蚀性，使其能够在恶劣的化学环境中使用。
例如，将聚乙烯和聚丙烯酸共混改性，可以提高材料的耐酸碱性和耐腐蚀性。
5.制备功能性聚合物材料：通过将具有不同功能的聚合物进行共混改性，可以制备出具有特定功能的复合材料，如导电聚合物、生物可降解聚合物和自愈合聚合物等。
这些功能性材料在电子、医疗和航空航天等领域有着广泛的应用前景。
总的来说，聚合物共混改性是一种有效的方法，可以通过将不同类型的聚合物混合在一起，实现材料性能的综合优化。
随着科技的不断发展，聚合物共混改性在材料领域的研究和应用将越来越广泛。
聚合物共混改性填充改性
聚合物共混改性原理
填充及增强改性的意义
填料不仅具有降低聚合物材料的成本的作用，更重要 的是改善聚合物的某些性能，甚至赋予聚合物材料某 些特殊功能，从而拓展聚合物的应用领域。同时，某 些填料的应用使聚合物材料的环保性增强。
聚合物共混改性原理
填充增强改性的重要性
➢ 它是获得具有独特功能新型高分子化合物最便宜的途径。 ➢ 它是在保证使用性能要求的前提下降低塑料制品成本最有效
聚合物共混改性原理
用途
1) 增量，降低成本。 2) 提高制品的耐热性，例如在聚丙烯中添加40％的CaCO3，其
热变形温度可提高20℃左右。 3) 改进塑料的散光性，起到遮光或消光的作用。 4) 改善塑料制品的电镀性能或印刷性能。 5) 减少制品尺寸收缩率，提高尺寸稳定性。
聚合物共混改性原理
二﹑硅酸盐
聚合物共混改性原理
填料的性质
一﹑填料的几何形态
部分矿物颗粒的几何形状与尺寸对比特征
聚合物共混改性原理
对于片状填料，表征其几何形态的重要参数是径厚比，即片状颗粒的 平均直径与厚度之比。
对于纤维状填料，往往采用长径比的概念，即纤维状颗粒的长度与平 均直径之比。
粒径是表征填料颗粒粗细程度的主要参数。一般来说填料的颗粒粒径 越小，假如它能分散均匀，则填充材料的力学性能越好，但同时颗粒 的粒径越小，要实现其均匀分散就越困难，需要更多的助剂和更好的 加工设备，而且颗粒越细所需要的加工费用越高，因此要根据使用需 要选择适当粒径的填料。
硫酸钡能吸收X射线和γ射线，可用于防护高能辐射的塑料材料。由于其 密度高，适用于要求高密度的填充塑料材料，如音响材料、鱼网网坠等， 此外由于硫酸钡粒子球形度高，填充硫酸钡的塑料的表面光泽要优于使 用同等份数的其它无机矿物填料的填充塑料。
聚合物共混改性原理与应用5
聚合物共混改性原理与应用5聚合物共混改性原理与应用51.化学相容性：聚合物共混改性的成功关键在于所选择的聚合物之间的化学相容性。
如果两种聚合物能够形成相互溶解的体系，即聚合物链能够相互扩散并与对方形成强的相互作用力，就可以达到物理共混，从而改变聚合物材料的性能。
2.相互作用力：共混聚合物中，不同聚合物之间的相互作用力起到了关键作用。
常见的相互作用力包括范德华力、氢键、弱键、离子相互作用等。
通过选择合适的相互作用力和控制共混聚合物中的相互作用力强度，可以实现聚合物材料的性能的调控和优化。
3.共混机理：共混聚合物的形成遵循着一定的共混机理。
常见的共混机理包括相互扩散和混合、溶解组成物实现物理相互作用、交联反应实现化学相互作用等。
在共混改性中，了解和理解聚合物共混机理对于实现想要的改性效果至关重要。
1.提高材料性能：通过将不同的聚合物共混在一起，可以使材料具备更多的优点和特性。
例如，将具有较高强度和刚性的聚合物与具有耐磨性和耐氧化性的聚合物共混，可以使材料具备优良的机械性能和耐用性。
2.改善加工性能：将具有较低熔点的聚合物和具有较高熔点的聚合物共混，可以降低材料的熔点和粘度，提高材料的流动性，从而改善材料的加工性能。
这种方法在塑料加工和合成纤维等领域中得到广泛应用。
3.调控界面性能：聚合物共混改性可以调控界面效应，从而改善材料的界面性能。
例如，在聚合物共混体系中添加亲水性或疏水性添加剂，可以改变材料的表面性质，使其具备阻燃性、防水性或亲油性等特性。
4.实现多功能化：通过将具有不同功能的聚合物共混在一起，可以实现材料的多功能化。
例如，将具有导电性的聚合物与具有光学性能的聚合物共混，可以制备出具有导光、导电和防静电等功能的材料，广泛应用于电子和光电器件中。
总之，聚合物共混改性是一种重要的材料改性方法，通过调控聚合物之间的化学和物理相互作用，可以实现材料性能的调控和优化。
在不同领域和应用中，聚合物共混改性具有广泛的研究和应用价值。
聚合物共混改性
可以实现分子级别的混合，且乳液稳定性 好，易于储存和运输。
缺点
应用范围
破乳过程可能产生大量废水，对环境造成 污染。
适用于含有亲水性基团的聚合物之间的共混 。
其他共混方法
熔融插层法
利用插层剂将两种或多种聚合物在熔融状态下插入到彼此的分子链之间，形成共 混物。这种方法可以实现分子级别的混合，但需要选择合适的插层剂和反应条件 。
弯曲强度
衡量材料在弯曲过程中所 能承受的应力，反映聚合 物的刚性和抗弯曲能力。
冲击强度
衡量材料在冲击载荷下的 抵抗能力，反映聚合物的 韧性和抗冲击性。
热学性能表征
热稳定性
01
衡量聚合物在高温下的稳定性，通过热失重分析（TGA）等方
法进行评估。
玻璃化转变温度（Tg）
02
反映聚合物的热性质和相变行为，影响聚合物的使用温度和范
界面作用原理
界面张力
聚合物共混体系中，不同组分间的界 面张力影响共混效果，界面张力越小 ，共混效果越好。
界面增容
通过添加增容剂、采用特殊加工技术 等手段，增强聚合物共混体系的界面 相容性和稳定性。
界面相互作用
聚合物共混体系中，组分间可能产生 化学键合、物理缠结等相互作用，增 强界面结合力，提高共混效果。
分类
根据混合方式和相容性的不同，聚合物共混改性可 分为机械共混、溶液共混、乳液共混和熔融共混等 。
发展历程及现状
发展历程
聚合物共混改性的研究始于20世纪50年代，随着高分子科学 的发展，其理论和应用不断得到完善。目前，聚合物共混改 性已成为高分子材料科学领域的一个重要研究方向。
现状
随着科技的进步和需求的增长，聚合物共混改性的研究不断 深入，新型共混材料和改性技术不断涌现。同时，聚合物共 混改性的应用领域也在不断扩展，涉及到汽车、电子、医疗 、建筑等多个领域。
3 第二章 聚合物共混改性基本原理
Edb Edk Edf
分散相物料宏观破碎能Edk←取决于颗粒内部阻碍变 形和破碎的因素，即熔体黏度、熔体弹性等。 分散相物料表面能Edf←取决于界面张力
S 3 Edf Vd R
2013-7-28 31
第四节 混合过程的理论模型
五、分散相的分散与集聚 2. 破碎过程的影响因素 剪切能E← E 2 m
y Ky0 1 y 0
K值超过某个临界值时，粒子破碎。 双小球模型 液滴模型
6R m 6R K Fr Fr
mR R We
K决定于——外力，内力 剪切应力（外力）、分散相内力与分散相颗粒破碎 分散密切相关。增大τ或降低Fr可以促进分散相颗粒 的破碎。
2013-7-28
12
第四节 混合过程的理论模型
二、作用于分散相粒子上的力
F1 6Rmy cos F2 6Rmysin
α
F1 F
F2
处于连续相流体剪切力场中的分散相粒子，首先会 在F2的作用下发生转动，与此同时F1也逐渐增大， 分散相粒子在F1作用下发生伸长变形。当分散相粒 子的取向与流体速度场的夹角为45°时，F1达到最 大，这时，最有利于分散相粒子的破碎分散。 共混设备施加给共混体系的作用力方向应该不断地 或周期地变化。
2013-7-28 6
第四节 混合过程的理论模型
一、液滴模型 2. 影响液滴形变的因素
连续相黏度：ηm↑ → We ↑ → D ↑ 界面张力： σ ↓ → We ↑ → D ↑ 熔体弹性：
mR R We
流动场：对于牛顿流体，拉伸流动比剪切流动更能 有效地促使液滴破裂。 ηm<<ηd，拉伸流动起主导作用。 d 两相粘度比： m
聚合物共混改性原理与应用完整版本
❖③ 聚合物加工性能可以通过共混给以改善。
❖④ 聚合物共混可以满足一些特殊的要求，制备 一系列具有崭新性能的新型聚合物材料。
❖⑤ 对某些性能卓越，但价格昂贵的工程塑料， 可通过共混，在不影响使用要求条件下降低原 材料成本。
➢ 聚合物共混改性领域最新动态
质量份数 质量分数：A/B ( X/Y ) 体积分数
当共混组分中有共聚物，且有必要标明时 A/B =m:n ( X/Y ) 例如：聚氯乙烯/苯乙烯-丙烯腈=75:25 ( 95/5 )
4.关于共混物形态的基本概念
共混物组分 （配方）
例：HIPS
第1章 绪论
❖ 高分子新材料的研发途径：
（1）合成新的高分子材料（早期的主要手段）
（2）优化现有的高分子材料（即高分子材料的 改性）
➢ 聚合物共混改性的发展概况
❖ 1942 研制成PVC／NBR共混物，NBR作为常效增塑剂使 用，发表了热塑性聚合物共混物的第一份专利
❖ 1942 制成苯乙烯和丁二烯的互穿网络聚合物(IPN)，商品 名为“Styralloy”，首先使用“聚合物合金”
③增容技术的进展。非反应型、反应型增容剂不断扩展品种和 应用
第2章 聚合物共混 的基本概念
❖基本概念
➢ 聚合物共混物(Polymer blend)是指两种或两 种 以 上 均 聚 物 或 共 聚 物 的 混 合 物 。 PS/PMMA PS/乙烯-醋酸乙烯
➢ 聚合物共混物中各聚合物组分之间主要是物理 结合（次价力结合：范德华力、氢键），因此 聚合物共混物与共聚高分子是有区别的。
M 2M 2M 2
M 1M 1M 1 M 1M 1M 1 M 1M 1M 1
聚合物共混改性原理要点整理
聚合物共混改性原理要点整理1.相容性与互溶性：共混改性的关键在于混合体系中组分的相容性和互溶性。
当两种聚合物具有相似的化学结构和相互相容的功能团时，它们往往具有较好的互溶性。
相反，如果两种聚合物具有不同的化学结构和互不相容的功能团，则会导致相分离和互不溶性。
因此，相容性和互溶性对于聚合物共混改性是非常重要的。
2.功能团的互相作用：在聚合物共混体系中，不同聚合物的功能团之间可以进行相互作用。
比如，酸酐可以与氢键形成聚合物链的交联点，改善聚合物的力学性能；硬度大的聚合物可以增加聚合物的刚性和强度；柔软的聚合物可以改善聚合物的柔韧性等。
因此，通过不同聚合物之间的功能团的互相作用，可以实现特定性能的调控和改善。
3.聚合物相互作用：当不同聚合物混合在一起时，它们之间的相互作用也会影响聚合物的性能。
例如，通过静电作用、范德华力、亲疏水性等，聚合物可以在分子水平上形成相互作用，进而影响聚合物体系的相行为、阻碍相分离、提高相容性。
通过调控聚合物之间的相互作用，可以改善混合聚合物的性能。
4.分散剂和助剂：在共混改性中，分散剂和助剂的使用也是非常重要的。
分散剂可以帮助将两种或多种聚合物均匀地分散在一起，避免相分离和互不溶性。
助剂可以改变聚合物的流动性、黏度、硬度等特性，进一步调节聚合物的性能。
通过合理选择和使用分散剂和助剂，可以实现更好的共混改性效果。
5.共混相的结构和形态：共混改性的聚合物体系中，聚合物相互作用和相互溶解会导致不同的结构和形态形成。
这些结构和形态对聚合物的性能有重要影响。
例如，共混相的尺寸、分散度、分布等可以影响材料的力学性能、热性能、导电性等。
通过控制共混相的结构和形态，可以调节聚合物的性能和特征。
综上所述，聚合物共混改性是一种提高聚合物性能和改变其性质的重要方法。
混合聚合物的相容性和互溶性、功能团的互相作用、聚合物之间的相互作用、分散剂和助剂的使用以及共混相的结构和形态等都是影响共混效果的重要因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PA PA/MBS PA/MBS/相容剂 PA/MBS/相容剂/纳米BaSO4
冲击强度KJ/m2 4.2 10.7 57.9 85.9
理论概貌
共混过程 途径
共混物性能 微观形态 结构要素 相容热力学 理论基础
围绕共混物性能这一核心，展开共混过 程、共混物形态、相容热力学的讨论， 就构成了共混理论的基本框架。 共混物性能也有若干理论问题需要探讨， 以增韧理论为例
聚合物共混改性原理与应用
乔辉 qiaoh@ 2010-9-6
参考书
聚合物共混改性原理与应用 王国全 中国轻工业出版社 聚合物改性 王国全 中国轻工业出版社
第一章 绪 论
1.1 聚合物共混发展概述 1.2 聚合物共混的优势 1.3 聚合物共混的应用与研究
1.1 聚合物共混发展概述
共混涵盖范围 物理共混 物理/化学共混 聚合物/无机填充体系 短纤维增强聚合物体系
面空洞理论
80年代以来，则对韧性聚合物基体进行了研究。 90年代以后，非弹性体（刚性有机粒子或刚性 非弹性体（ 无机粒子）增韧机理的研究广泛开展起来，为 无机粒子） 高强度、高韧性新型材料的开发奠定了理论基 础。
新的测试技术及仪器
高分辨率电子显微镜 原子力显微镜 激光共聚焦扫描显微镜 X射线光电子能谱
2理论研究 界面的表征与特性 共混体系分散过程 共混对于性能的作用机理 3应用基础研究 高性能材料 相容剂
本课程特色
共混理论体系为基础，同时注重共混理 论的实际应用，力求促进聚合物共混基 础研究与实际应用的结合。
1960年，PPO/PS，加工性好，相容性好， 1965年实现工业化应用。 PPO是使用综合性能良好的工程塑料， 缺点是熔体流动性差，成型温度高，制 品易产生应力开裂。 与PS良好的相容性，可以任意比例共混， 改善PPO的加工性。
1964年，Kato研究成功OsO4电镜染色技 术，使得可用透射电镜直接观察到共混 物的形态，这一实验技术大大促进了聚 合物改性科学理论和实践的发展，堪称 聚合物发展史上重要的里程碑。 聚合物发展史上重要的里程碑 1975年，美国Dupont公司开发了超韧尼 龙(缺口冲击强度大于50kJ/m2)。这种材 料是PA与聚烯烃或橡胶的共混物，大幅 度提高了PA的冲击强度。
1 工业应用 塑料领域：塑料增韧 橡胶领域: 橡胶补强 功能材料： PVC门窗异型材 汽车保险杠 纳米复合材料
PVC窗框异型材典型配方
药品名称 PVC树脂 有机锡稳定剂 增韧剂ACR CaSt2 OPE 加工助剂ACR HSt Wax TiO2 CaCO3 质量份数 100 1.4 6 0.8 0.4 0.7 0.3 0.8 4-8 8
36.36 8.02
45
34 8
1.2 聚合物共混的优势
通过共混，显著提高聚合物的性能。 通过共混，在性能基本不变的前提下， 降低材料的成本。 通过共混，获取新的性能。
共混与共聚的比较
主要优势：简便易行，规模可大可小。 而共聚产品规模大，成本高。 共混为共聚提供思路，共聚产品还可进 行共混 HIPS:机械共混法 接枝共聚法
电镜染色技术
HIPS与ABS
HIPS与ABS是接枝共聚改性的卓越范例。 St与PB发生接枝共聚反应→HIPS 与共混法相比的优点： ①两组分混合的更加完全 ②界面结合更好 显著提高了橡胶组分对基材的增韧能力。
ABS的主要成分： 以B为主链，St、AN为支链的接枝共聚物； SAN无规共聚物； 未接枝的PB。
发展概况 理论概貌
发展概况
几个重要的里程碑事件： 1942年，采用机械熔融共混法将NBR掺和于 PVC之中，制成了分散均匀的共混物。这是第 这是
一个实现了工业化生产的聚合物共混物。 一个实现了工业化生产的聚合物共混物。
1948年，HIPS 1948年，机械共混法ABS问世，聚合物共混工 艺获得重大进展。 二者可称为高分子合金系统研究开发的起点 高分子合金系统研究开发的起点。 高分子合金系统研究开发的起点
釜内共混——釜内合金化
两种或两种以上聚合物同在一个聚合釜 中完成其聚合过程，在聚合的同时也完 成了共混。 是近年来新问世的共混方法，是聚合方 法与共混方法的结合
共混为聚合物基新材料的开发提供平台 例如:无机纳米粒子/聚合物复合材料 原位聚合法 插层法 共混法 共混法最容易实现大规模工业化生产。
1.3 聚合物共混的应用与研究
包藏结构
连续相是塑料 分散相是橡胶 ↓ 塑料增韧 分散相中又包含着塑料→橡胶 补强 总的结果：体系中分散相数量不 少，保证诱发银纹、剪切带、 吸收能量、终止银纹；但总 橡胶含量不多，保证体系的 刚性。得到了韧性好刚性也 好的材料。
Wagner and Robeson 1970 研究HIPS:
6%PB(包裹着PS) →分散相体积分数达到22% 橡胶超过15%，材料软化； 6%的橡胶经过了PS的补强，以22%的体积分数 分散在连续相中，使材料韧而强。
新材料不断涌现
纳米材料的出现，使聚合物填充改性、
增韧机理研究获得了新的发展，给材料 领带来了无限生机。 高强、高模碳纤维、芳纶纤维的出现使 高强、高模碳纤维、 纤维增强复合材料的性能提高到新的档 次，其理论研究也上升到新的水平。
如上所述，聚合物共混科学的发展中， 新材料的涌现，共混理论的发展， 新材料的涌现，共混理论的发展，实验 技术的改进三者是相辅相成的。 技术的改进 新材料的涌现为理论的发展不断提出新 的课题，理论的发展反过来又指导了新 材料的开发。而这一开发→研究→开发 过程的循环必须有先进的实验技术与仪 器设备做保证。
增韧理论的重要发展
早期的增韧理论：开始于上世纪50年代 ⅰ能量的直接吸收理论 ⅱ次级转变温度理论 ⅲ屈服膨胀理论 ⅳ裂纹核心理论 为银纹剪切带理论奠定基础
20世纪70年代，增韧机理研究主要是对弹性体 增韧脆性塑料体系的研究，最著名的增韧理论 是银纹-剪切代理论。还有银纹支化理论和界 银纹 剪切代理论
PC /ABS合金是最早实现了工业化的PC 合金 POM /TPU Dupont公司开发的Derlin 100ST（S 表示超级，T表示赠韧），悬臂梁冲击强度提 高8倍，达到907J/m。 PET PBT 增韧改性 纳米粒子/聚合物复合材料 近年来，开发成功的聚合物改性体系不胜枚举。
举例：尼龙/MBS/纳米硫酸钡
HIPS中橡胶相体积含量对性能的影响（橡 胶重量含量6%）
橡胶相体 积含量 /% 橡胶相 Tg/℃ ℃ 拉伸模量 /MPa 冲击强度 /J/cm 断裂伸长 /%
6 12
-110 -95
2.76 2.41
2.68 12.3
3 20
22
30 78
-87
-55 ——
1.93
1.03 0.552
74.87
