集成电路的可靠性测验等级分类

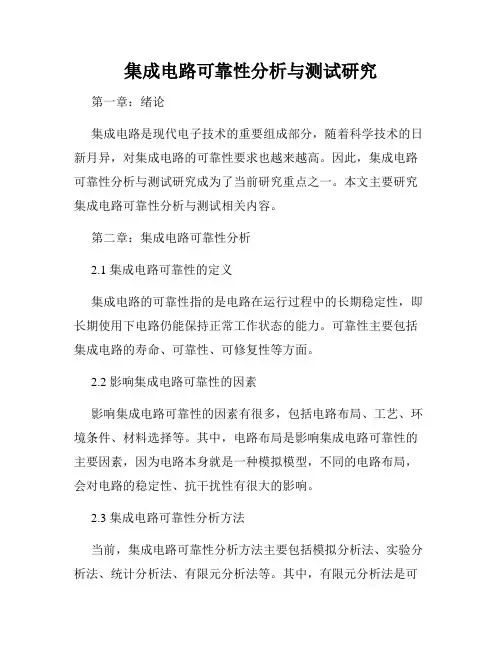

集成电路可靠性分析与测试研究
集成电路可靠性分析与测试研究第一章：绪论集成电路是现代电子技术的重要组成部分，随着科学技术的日新月异，对集成电路的可靠性要求也越来越高。
因此，集成电路可靠性分析与测试研究成为了当前研究重点之一。
本文主要研究集成电路可靠性分析与测试相关内容。
第二章：集成电路可靠性分析2.1 集成电路可靠性的定义集成电路的可靠性指的是电路在运行过程中的长期稳定性，即长期使用下电路仍能保持正常工作状态的能力。
可靠性主要包括集成电路的寿命、可靠性、可修复性等方面。
2.2 影响集成电路可靠性的因素影响集成电路可靠性的因素有很多，包括电路布局、工艺、环境条件、材料选择等。
其中，电路布局是影响集成电路可靠性的主要因素，因为电路本身就是一种模拟模型，不同的电路布局，会对电路的稳定性、抗干扰性有很大的影响。
2.3 集成电路可靠性分析方法当前，集成电路可靠性分析方法主要包括模拟分析法、实验分析法、统计分析法、有限元分析法等。
其中，有限元分析法是可靠性分析的重要方法之一，通过有限元数值模拟方法，分析集成电路的受力情况、热传导性能、应力分布等，进而判定集成电路的可靠性。
第三章：集成电路可靠性测试3.1 集成电路可靠性测试的定义集成电路可靠性测试是通过对集成电路进行电学、热学、力学等方面的测试，来评估集成电路的可靠性和寿命的测试过程。
3.2 集成电路可靠性测试技术集成电路可靠性测试技术主要包括环境应力测试、可靠性测试、寿命测试等。
环境应力测试是将集成电路置于极端温度、湿度、电压等环境下，观察集成电路的可靠性；可靠性测试是通过加速实验、统计分析等方法，来判定集成电路的可靠性；寿命测试是通过对集成电路在不同应力环境下使用寿命进行测试，来判定集成电路的使用寿命。
3.3 集成电路可靠性测试仪器目前，集成电路可靠性测试仪器主要有热释电显微镜、扫描电子显微镜、X射线衍射仪等。
其中，热释电显微镜能够通过表征器件的热特性，来判定集成电路的可靠性；扫描电子显微镜可以观测不同环境下集成电路的金属化层的变化情况；X射线衍射仪能够检测集成电路中的不同材料，从而判定集成电路的物理状态等。

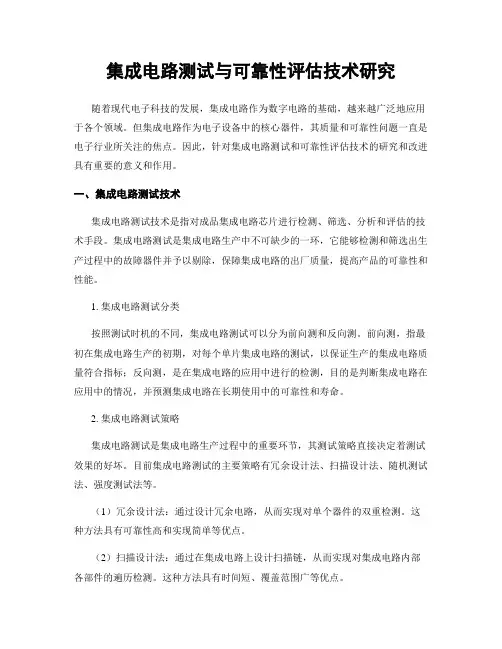

集成电路测试与可靠性评估技术研究
集成电路测试与可靠性评估技术研究随着现代电子科技的发展，集成电路作为数字电路的基础，越来越广泛地应用于各个领域。
但集成电路作为电子设备中的核心器件，其质量和可靠性问题一直是电子行业所关注的焦点。
因此，针对集成电路测试和可靠性评估技术的研究和改进具有重要的意义和作用。
一、集成电路测试技术集成电路测试技术是指对成品集成电路芯片进行检测、筛选、分析和评估的技术手段。
集成电路测试是集成电路生产中不可缺少的一环，它能够检测和筛选出生产过程中的故障器件并予以剔除，保障集成电路的出厂质量，提高产品的可靠性和性能。
1. 集成电路测试分类按照测试时机的不同，集成电路测试可以分为前向测和反向测。
前向测，指最初在集成电路生产的初期，对每个单片集成电路的测试，以保证生产的集成电路质量符合指标；反向测，是在集成电路的应用中进行的检测，目的是判断集成电路在应用中的情况，并预测集成电路在长期使用中的可靠性和寿命。
2. 集成电路测试策略集成电路测试是集成电路生产过程中的重要环节，其测试策略直接决定着测试效果的好坏。
目前集成电路测试的主要策略有冗余设计法、扫描设计法、随机测试法、强度测试法等。
（1）冗余设计法：通过设计冗余电路，从而实现对单个器件的双重检测。
这种方法具有可靠性高和实现简单等优点。
（2）扫描设计法：通过在集成电路上设计扫描链，从而实现对集成电路内部各部件的遍历检测。
这种方法具有时间短、覆盖范围广等优点。
（3）随机测试法：随机生成测试向量，对集成电路进行测试。
这种方法测试效率高，但覆盖测试可能不足。
（4）强度测试法：对集成电路进行多次测试、加速老化的方法。
通过长时间的测试和老化，可以找出集成电路寿命临界值。
二、可靠性评估技术集成电路作为电子行业的核心组成部分，其可靠性一直是电子行业所十分关注的问题。
可靠性评估技术是一种用来判断单个集成电路和电路系统在特定使用条件下是否能够持续和可靠地工作的技术。
可靠性评估技术能够预测集成电路在特定环境中的工作寿命，并提出改善方案，对集成电路的设计和制造起到指导作用。

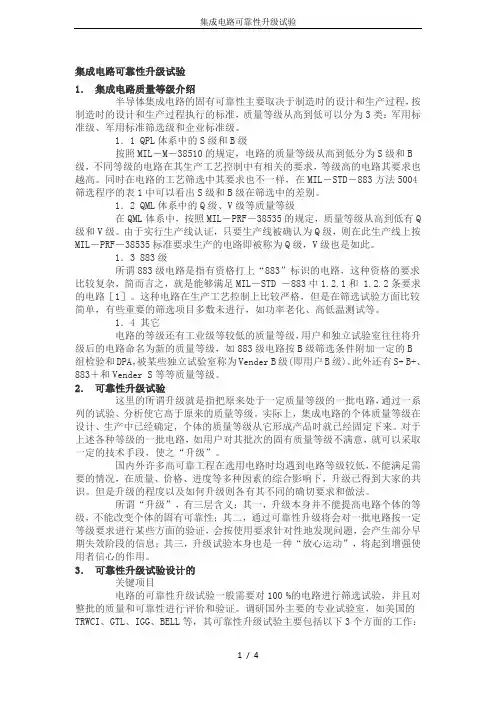

集成电路可靠性升级试验
集成电路可靠性升级试验1．集成电路质量等级介绍半导体集成电路的固有可靠性主要取决于制造时的设计和生产过程，按制造时的设计和生产过程执行的标准，质量等级从高到低可以分为3类：军用标准级、军用标准筛选级和企业标准级。
1．1 QPL体系中的S级和B级按照MIL－M－38510的规定，电路的质量等级从高到低分为S级和B 级，不同等级的电路在其生产工艺控制中有相关的要求，等级高的电路其要求也越高。
同时在电路的工艺筛选中其要求也不一样，在MIL－STD－883方法5004筛选程序的表1中可以看出S级和B级在筛选中的差别。
1．2 QML体系中的Q级、V级等质量等级在QML体系中，按照MIL－PRF－38535的规定，质量等级从高到低有Q 级和V级。
由于实行生产线认证，只要生产线被确认为Q级，则在此生产线上按MIL－PRF－38535标准要求生产的电路即被称为Q级，V级也是如此。
1．3 883级所谓883级电路是指有资格打上“883”标识的电路，这种资格的要求比较复杂，简而言之，就是能够满足MIL－STD －883中1.2.1和 1.2.2条要求的电路［1］。
这种电路在生产工艺控制上比较严格，但是在筛选试验方面比较简单，有些重要的筛选项目多数未进行，如功率老化、高低温测试等。
1．4 其它电路的等级还有工业级等较低的质量等级，用户和独立试验室往往将升级后的电路命名为新的质量等级，如883级电路按B级筛选条件附加一定的B组检验和DPA，被某些独立试验室称为Vender B级(即用户B级)。
此外还有S+ B+、883＋和Vender S等等质量等级。
2．可靠性升级试验这里的所谓升级就是指把原来处于一定质量等级的一批电路，通过一系列的试验、分析使它高于原来的质量等级。
实际上，集成电路的个体质量等级在设计、生产中已经确定，个体的质量等级从它形成产品时就已经固定下来。
对于上述各种等级的一批电路，如用户对其批次的固有质量等级不满意，就可以采取一定的技术手段，使之“升级”。

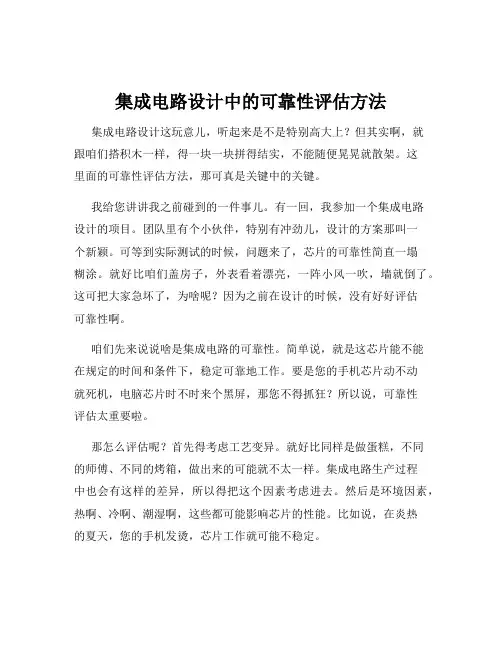

集成电路设计中的可靠性评估方法
集成电路设计中的可靠性评估方法集成电路设计这玩意儿，听起来是不是特别高大上？但其实啊，就跟咱们搭积木一样，得一块一块拼得结实，不能随便晃晃就散架。
这里面的可靠性评估方法，那可真是关键中的关键。
我给您讲讲我之前碰到的一件事儿。
有一回，我参加一个集成电路设计的项目。
团队里有个小伙伴，特别有冲劲儿，设计的方案那叫一个新颖。
可等到实际测试的时候，问题来了，芯片的可靠性简直一塌糊涂。
就好比咱们盖房子，外表看着漂亮，一阵小风一吹，墙就倒了。
这可把大家急坏了，为啥呢？因为之前在设计的时候，没有好好评估可靠性啊。
咱们先来说说啥是集成电路的可靠性。
简单说，就是这芯片能不能在规定的时间和条件下，稳定可靠地工作。
要是您的手机芯片动不动就死机，电脑芯片时不时来个黑屏，那您不得抓狂？所以说，可靠性评估太重要啦。
那怎么评估呢？首先得考虑工艺变异。
就好比同样是做蛋糕，不同的师傅、不同的烤箱，做出来的可能就不太一样。
集成电路生产过程中也会有这样的差异，所以得把这个因素考虑进去。
然后是环境因素，热啊、冷啊、潮湿啊，这些都可能影响芯片的性能。
比如说，在炎热的夏天，您的手机发烫，芯片工作就可能不稳定。
还有一个重要的方面，就是电应力。
芯片里的电流、电压可不是随便来的，要是超过了一定限度，就像人累过头了，容易出毛病。
这就需要在设计的时候，精确计算和模拟电流电压的情况。
在评估过程中，仿真工具可是帮了大忙。
它们就像是芯片的“虚拟实验室”，能提前预测各种可能出现的问题。
但这工具也不是万能的，还得结合实际的测试数据。
说到测试，那可真是个细致活儿。
要对芯片进行各种极端条件的测试，看看它的抗压能力到底咋样。
有一次，我们做高温测试，把芯片放在一个高温箱里，眼睛紧紧盯着监测设备，生怕错过一点异常。
总之啊，集成电路设计中的可靠性评估，那是一点都不能马虎。
就像走钢丝，得小心翼翼，保持平衡，才能稳稳走到终点。
咱们可不能让精心设计的集成电路，变成中看不中用的“花架子”。

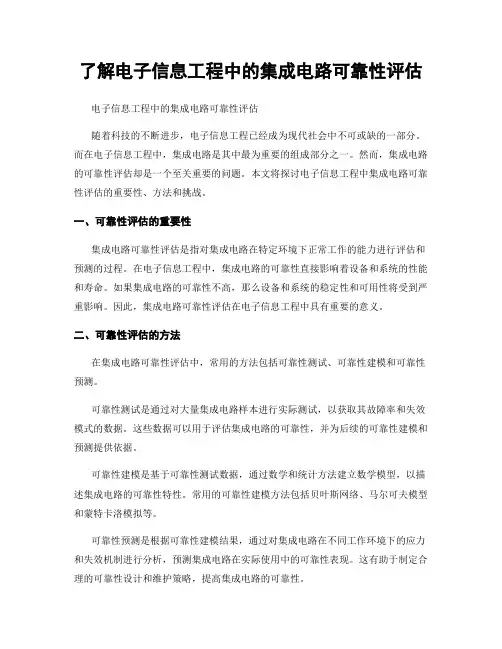

了解电子信息工程中的集成电路可靠性评估
了解电子信息工程中的集成电路可靠性评估电子信息工程中的集成电路可靠性评估随着科技的不断进步，电子信息工程已经成为现代社会中不可或缺的一部分。
而在电子信息工程中，集成电路是其中最为重要的组成部分之一。
然而，集成电路的可靠性评估却是一个至关重要的问题。
本文将探讨电子信息工程中集成电路可靠性评估的重要性、方法和挑战。
一、可靠性评估的重要性集成电路可靠性评估是指对集成电路在特定环境下正常工作的能力进行评估和预测的过程。
在电子信息工程中，集成电路的可靠性直接影响着设备和系统的性能和寿命。
如果集成电路的可靠性不高，那么设备和系统的稳定性和可用性将受到严重影响。
因此，集成电路可靠性评估在电子信息工程中具有重要的意义。
二、可靠性评估的方法在集成电路可靠性评估中，常用的方法包括可靠性测试、可靠性建模和可靠性预测。
可靠性测试是通过对大量集成电路样本进行实际测试，以获取其故障率和失效模式的数据。
这些数据可以用于评估集成电路的可靠性，并为后续的可靠性建模和预测提供依据。
可靠性建模是基于可靠性测试数据，通过数学和统计方法建立数学模型，以描述集成电路的可靠性特性。
常用的可靠性建模方法包括贝叶斯网络、马尔可夫模型和蒙特卡洛模拟等。
可靠性预测是根据可靠性建模结果，通过对集成电路在不同工作环境下的应力和失效机制进行分析，预测集成电路在实际使用中的可靠性表现。
这有助于制定合理的可靠性设计和维护策略，提高集成电路的可靠性。
三、可靠性评估的挑战在进行集成电路可靠性评估时，会面临一些挑战。
首先，集成电路的复杂性和多样性使得可靠性评估变得更加困难。
不同类型的集成电路具有不同的结构和工作原理，其可靠性特性也会有所不同。
因此，需要针对不同类型的集成电路开展相应的可靠性评估工作。
其次，集成电路的可靠性评估需要大量的测试数据和可靠性建模方法。
然而，获取大量的测试数据是一项费时费力的工作，而且测试过程中可能会对集成电路造成损坏。
同时，可靠性建模方法的选择和应用也需要经验和专业知识。

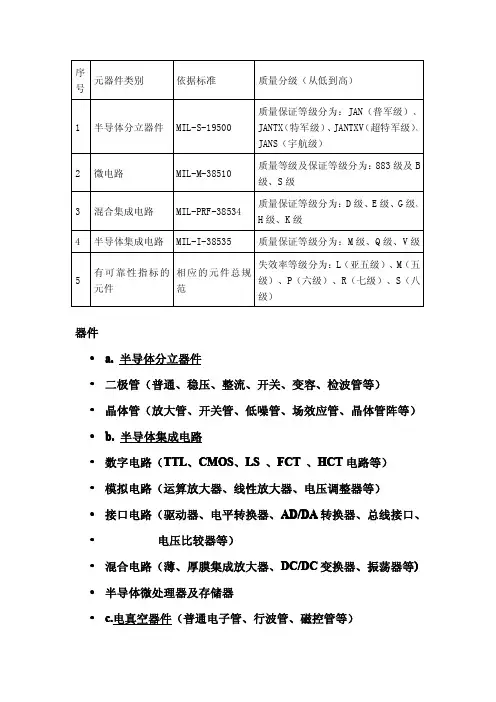

元器件质量等级分类
4 半导体集成电路 MIL-I-38535
质量保证等级分为：M 级、Q 级、V 级
失效率等级分为：L（亚五级）、M（五
有可靠性指标的 相应的元件总规
5
级）、P（六级）、R（七级）、S（八
元件
范
级）
器件
• a. 半导体分立器件
• 二极管（普通、稳压、整流、开关、变容、检波管等）
• 晶体管（放大管、பைடு நூலகம்关管、低噪管、场效应管、晶体管阵等）
序 元器件类别
号
依据标准
质量分级（从低到高）
1 半导体分立器件 MIL-S-19500
质量保证等级分为：JAN（普军级）、 JANTX（特军级）、JANTXV（超特军级）、 JANS（宇航级）
2 微电路
MIL-M-38510
质量等级及保证等级分为：883 级及 B 级、S 级
3 混合集成电路
质量保证等级分为：D 级、E 级、G 级、 MIL-PRF-38534
• b. 半导体集成电路
• 数字电路（TTL、CMOS、LS 、FCT 、HCT 电路等）
• 模拟电路（运算放大器、线性放大器、电压调整器等）
• 接口电路（驱动器、电平转换器、AD/DA 转换器、总线接口、
•
电压比较器等）
• 混合电路（薄、厚膜集成放大器、DC/DC 变换器、振荡器等)
• 半导体微处理器及存储器
• c.电真空器件（普通电子管、行波管、磁控管等）
• d.光电器件 （各种光电管等）
电路失效分析、可靠性、稳定性测试
随着电子电器行业的不断发展，消费者水平也在不断提升，人们已经不仅仅满足于产品的外观和功能，电子电器产品的可靠性已成为产品质量的重要部分。
RTS.LTD 可靠性测试能帮助电子电器制造企业尽可能地挖掘由设计、制造或机构部件所引发的潜在性问题，在产品投产前寻找改善方法并解决问题点，为产品质量和可靠性做出必要的保证。
失效分析RTS.LTD 可靠性实验室配备了扫描电子显微镜、傅立叶转换红外光谱仪、能谱仪、切片、金相显微镜等精密设备提供失效分析，可进行切片测试、焊点拉伸强度、可焊性测试、镀层厚度测试、锡须观察、成分分析等实验。
气候环境试验RTS.LTD 环境可靠性实验室拥有一批国际、国内著名的专业环境试验设备制造商生产的气候环境试验设备，设备技术先进、性能稳定、功能齐全，可编程控制，自动绘制试验曲线。
测试项目测试范围高温室温~300 ℃低温室温~-70 ℃恒温恒湿20 ℃~ 95 ℃，20 ~ 98%RH低湿 5 ℃~ 95 ℃，5 ~ 98%RH温度/ 湿度循环-70 ℃~ 150 ℃，20 ~ 98%RH冷热冲击-65 ℃~ 150 ℃快速温变-70 ℃~ 150 ℃，25~98%RH ，≦15 ℃/min高压蒸煮105 ℃~ 142.9 ℃, 75~100%RH, 0.020~0.196Mpa盐雾中性盐雾、醋酸盐雾、铜加速醋酸盐雾气体腐蚀SO 2, H 2 S, Cl 2 , NO 2 ，NH 3臭氧测试0---500ppmUV 老化UV exposure UVA340, UVA351,UVB313太阳辐射辐照度：450W/m 2 ----1200W/m 2低气压室温~200 ℃，常压~10kPa防水滴水、摆管淋雨、喷水（IPX0~IPX8 ）防尘钢球、铰接试指、金属丝、防尘箱（IP0Y~IP6Y ）机械环境实验RTS.LTD 机械环境实验室拥有具有国际先进水平的高频振动实验系统和机械冲击实验系统，100kg 自由跌落实验台等机械环境实验设备。
集成电路可靠性分析与测试技术研究
集成电路可靠性分析与测试技术研究引言：随着信息技术的飞速发展，集成电路（Integrated Circuits，IC）的应用越来越广泛。
然而，IC的可靠性问题也逐渐浮出水面。
面对不可预测的环境和工作条件，IC的可靠性分析和测试技术显得尤为重要。
本文将就集成电路可靠性分析与测试技术进行详细研究与探讨。
一、集成电路可靠性分析技术1.1 可靠性评估方法IC的可靠性评估是对其在特定条件下能正常工作的概率进行评估，常用的方法有：(1) 统计分析法：通过收集大量IC的故障数据进行统计分析，得出可靠性指标。
(2) 物理分析法：通过对IC内部结构、材料和工艺过程的分析研究，发现其潜在的可靠性问题。
(3) 数学模型法：通过建立数学模型，对IC的可靠性进行计算和预测。
1.2 可靠性测试技术集成电路可靠性测试是通过对IC进行一系列的实验和测量，以确定其在实际工作环境中的可靠性指标，常用的测试技术有：(1) 退化测试：模拟IC在长时间工作后产生的老化现象，以判断其长期可靠性。
(2) 功能测试：通过对IC功能进行测试，以验证其在预定工作条件下的可靠性。
(3) 应力测试：对IC施加一定的应力，如温度、电压和电流等，观察IC在应力下的性能变化，以评估其可靠性。
二、集成电路可靠性分析与测试的挑战2.1 工艺缩放带来的挑战随着工艺的不断进步，IC设计规模不断缩小，导致了各种新的故障机理的产生，如硅通道狭窄效应、电子迁移等，这给可靠性分析与测试带来了更大的挑战。
2.2 多工艺参数的耦合效应IC的制造过程中会有许多工艺参数，如温度、离子注入剂量等。
这些参数之间的耦合效应可能导致IC在实际使用中的可靠性变差，因此在可靠性分析与测试中需要充分考虑这种耦合效应。
2.3 软错误的挑战与传统的硬故障不同，软错误难以被察觉和测试。
软错误主要包括动态电流漂移、热电流噪声和交流噪声等。
因此，针对软错误的可靠性分析和测试技术也亟需研究与发展。
三、集成电路可靠性分析与测试的未来发展方向3.1 精确可靠性分析模型的建立建立准确的可靠性分析模型是增强IC可靠性的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成电路的可靠性测验等级分类
可靠性（Reliability）是对产品耐久力的测量, 我们主要典型的IC产品的生命周期可以用一条浴缸曲线（Bathtub Curve）来表示。
如上图示意, 集成电路的失效原因大致分为三个阶段：
Region (I) 被称为早夭期（Infancy period）, 这个阶段产品的失效率快速下降，造成失效的原因在于IC设计和生产过程中的缺陷；
Region (II) 被称为使用期（Useful life period）, 这个阶段产品的失效率保持稳定，失效的原因往往是随机的，比如温度变化等等；
Region (III) 被称为磨耗期（Wear-Out period）这个阶段产品的失效率会快速升高，失效的原因就是产品的长期使用所造成的老化等。
军工级器件老化筛选
元器件寿命试验
ESD等级、Latch_up测试评价
高低温性能分析试验
集成电路微缺陷分析
封装缺陷无损检测及分析
电迁移、热载流子评价分析
根据试验等级分为如下几类：
一、使用寿命测试项目（Life test items）
EFR：早期失效等级测试（Early fail Rate Test ）
目的：评估工艺的稳定性，加速缺陷失效率，去除由于天生原因失效的产。
