消防图纸的一些规范
12S4-消防工程图纸-规范手册
12S4-消防工程图纸-规范手册1. 简介本规范手册旨在指导消防工程图纸的编制，确保消防工程的设计与施工符合相关法律法规和标准要求。
通过遵循本手册的规范，可以提高消防工程的质量和安全性，减少事故发生的风险。
2. 规范要求2.1 图纸编制要求- 消防工程图纸应准确地反映设计方案，包括消防设备、疏散通道、消防水源等内容。
- 图纸应符合国家相关标准和规范的要求，如《建筑设计防火规范》等。
- 图纸上的文字、图例、符号等应清晰可辨，方便施工人员理解和执行。
2.2 图纸内容要求- 消防工程图纸应包括建筑平面图、消防设备布置图、疏散通道示意图等内容。
- 建筑平面图应标注消防设备的位置和数量，确保灭火设备的合理布置。
- 消防设备布置图应详细标注各类消防设备的具体型号、规格和安装方式。
- 疏散通道示意图应清晰标注疏散通道的位置、宽度和出口等信息。
2.3 图纸审查要求- 消防工程图纸应按照相关流程进行审查，确保符合法律法规和标准要求。
- 审查过程中应注意图纸的完整性、准确性和合理性，及时发现并修正存在的问题。
3. 编制流程3.1 方案设计阶段- 制定消防工程设计方案，包括消防设备的选择、布置和疏散通道的规划等。
- 编制初步消防工程图纸，包括建筑平面图、消防设备布置图等。
3.2 施工图设计阶段- 在方案设计阶段的基础上，完善消防工程图纸，包括疏散通道示意图、消防水源图等。
- 确保图纸上的各项信息准确、完整，并符合相关标准和规范要求。
3.3 图纸审查阶段- 提交消防工程图纸进行审查，包括相关部门的审核和审批流程。
- 根据审查结果，及时修改和完善图纸，使其符合审查要求。
4. 监督和检查4.1 施工过程监督- 按照消防工程图纸进行施工，确保消防设备、疏散通道等按照设计要求进行安装。
- 定期进行现场检查，发现问题及时整改，确保施工质量和施工安全。
4.2 竣工验收检查- 进行消防工程的竣工验收，检查消防工程的质量和符合性。
- 根据验收结果，及时处理发现的问题，并进行必要的整改和修复。
消防图纸设计规范
消防图纸设计规范在消防工程设计方面，消防图纸的设计至关重要，它不仅仅是图纸的制作，更是一项重要的消防安全措施。
消防图纸的设计规范包括了消防设施的位置、数量、尺寸、安装方式、使用说明等各个方面内容。
本文将结合规范解释消防图纸设计的规范要求。
设计流程消防图纸的设计是消防工程设计的重要内容之一，而设计思路则是关键。
设计方案应结合建筑物的使用特点、火灾危险等级、居住人数、建筑结构、灭火设备等多方面因素进行考虑。
首先，需要确定建筑物内的消防设施种类和数量。
如水源、水泵、消火栓、喷淋系统、烟气排烟系统、自动灭火系统等消防设施，以及明确分别在哪些位置安装，成为下一步进展的依据。
其次，需要进行 CAD 设计，画出消防图纸。
在消防图纸设计中，应用程序应根据实际情况进行精准测量并对结果进行确认，确定设计的准确性，以确保消防图纸可以准确清晰地展示消防设施的位置、数量、尺寸、安装方式等信息。
设计规范消防图纸的设计规范是指在满足消防安全要求的前提下，规范图纸制作过程、测算尺寸、标注图例等。
根据《消防工程设计规范》，设计的消防图纸应符合以下规范：1.消防图纸应包括消防给水系统、室内消火栓系统、楼梯间、走廊及各房间内疏散及灭火器材的放置位置，以及安全疏散及应急照明系统的位置等。
2.消防图纸应符合现行国家标准的规定。
图纸上应清晰标明消防安全设施的位置、设施名称、规格、型号、数量等要素。
3.图纸中室内水泵、喷淋系统宜有黑线和红线分别标注，便于施工单位张贴作业指导图。
4.在消防图纸中，消防铁管的道路应图示清楚，同时消火栓的位置也应图示清晰，每一个消火栓的标高也需分别标明。
5.在消防图纸制作时，应先绘制消防给水系统图纸，然后再将水源引至室内消火栓和喷淋系统。
如有自动灭火设备，还需将自动灭火设备设施具体位置等信息进行绘制。
6.消防图纸中设施间距离，管径、施工孔洞等均应符合国家标准要求，图纸中若有必要缩小间距以适应实际情况，需按照《消防工程设计规范》中的尺寸规范绘制。

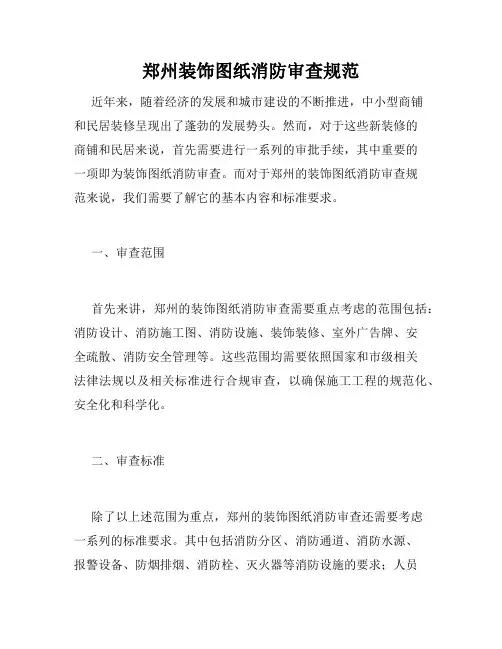

郑州装饰图纸消防审查规范
郑州装饰图纸消防审查规范近年来，随着经济的发展和城市建设的不断推进，中小型商铺和民居装修呈现出了蓬勃的发展势头。
然而，对于这些新装修的商铺和民居来说，首先需要进行一系列的审批手续，其中重要的一项即为装饰图纸消防审查。
而对于郑州的装饰图纸消防审查规范来说，我们需要了解它的基本内容和标准要求。
一、审查范围首先来讲，郑州的装饰图纸消防审查需要重点考虑的范围包括：消防设计、消防施工图、消防设施、装饰装修、室外广告牌、安全疏散、消防安全管理等。
这些范围均需要依照国家和市级相关法律法规以及相关标准进行合规审查，以确保施工工程的规范化、安全化和科学化。
二、审查标准除了以上述范围为重点，郑州的装饰图纸消防审查还需要考虑一系列的标准要求。
其中包括消防分区、消防通道、消防水源、报警设备、防烟排烟、消防栓、灭火器等消防设施的要求；人员疏散逃生通道、疏散措施等安全疏散的要求；以及室内、室外广告牌的安装标准、电器设备的选购和安装标准等。
只有依据这些标准进行合规审查，才能避免因消防安全方面的疏漏而产生的事故隐患。
三、审查程序如何进行装饰图纸消防审查呢？在这个方面，郑州也提出了一套详细的审查程序。
首先，装修业主需要向当地消防部门递交相关的装修材料，如建筑结构图纸、消防设施图纸等。
然后，消防部门将根据材料的内容和质量进行审查，如发现问题需更换材料，则要通知业主，并在业主更换新材料后重启审查程序。
最终，待所有审查工作完成后，业主可获得合格的消防验收证书和符合标准的装饰图纸。
总之，在当今社会中，保护消防安全的重要性也越来越受到广泛的重视。
在进行装修之前，了解郑州的装饰图纸消防审查规范及其审查范围、标准要求和审查程序，对于商铺和民居业主来说，也应该是相当重要的事情。
只有按照相关规范进行合规审查，才能够确保日后的使用过程中消防安全得以得到有效的保障。
消防图纸的一些规范标准[详]
![消防图纸的一些规范标准[详]](https://img.taocdn.com/s3/m/518ae737af1ffc4fff47ac0a.png)
消防图纸的一些规：消防蓝图需要的一些图：1、设计说明2、原示平面图3、平面布置图（轴线和装修层的原示竣工图的轴线必须一至）4、隔断尺寸图5、地面铺装图6、电气系统图7、电气说明图8、天花布置图9、空调布置（整层装修时需要空调布置图，局部不需要）10、强电布置图11、弱电布置图12、消防烟感布置图13、应急照明及安全出口示意图14、消防疏散布置图15、消防自然排烟图（不符合自然排烟的应有消防机械排烟图）16、消防喷淋布置图做消防图纸的一些规：1、办公室的消防通道为1.5M、1.6M、1.8M2、室每个门的尺寸不允许小于900M3、中控室的最小面积是6㎡4、轴号标注要求：1）横向为阿拉伯数字2）综向为英文字母（注英文字母“I”T和“O”不可作为)。
5、指北针（原始平面图和平面布置图上放，其他图纸无需放）6、喷淋、烟感的图纸不可以出现在同一图纸里。
7、里面需要有两个喷淋之间的距离，并标出管径，喷淋的最大保护半径1.8M，两个喷淋之间的最大距离不能大于3.4M，最小距离不能小于2.4M8、综合天花图，综合天花图包括：顶面造型图、喷淋点位图、烟感点位图、风口图、如有广播、也需增加广播位置图（注：风口图必须跟烟感之间距1.5M9、装修区域必须有两个逃生出口，室房间面积超过50㎡必须两个门，（主入口门可向里开，但消防门必须向外开。
并保证个门之间的距离不小于5M10、可燃气体探测器设计5M，现场有阀门。
11、装修场所采用的是自然排烟时，如有的房间不能开启外窗时，其房间的隔断可做不到顶的隔断，距顶的距离是450mm。
可开启窗户的面积必须是该装修场所建筑面积的2%。
12、装修场所的隔断都到顶的时，每个房子房间根据需要要设计烟感或温感等。
13、设计安全出口时，从室任何一点儿到最近安全出口的直线距离不宜大于30m.14、工程设置有旅店、病房、员工宿舍时，不得设置在地下二层及以下层。
15、消火栓的间距不应大于50m。
灭火器的保护距离应小于30m。
关于消防报审图图纸审核标准条款
关于消防报审图纸标准条款一、装饰图纸要求1、平面图纸要有轴线号和尺寸标注，建筑指北针标识。
按照比例出图如1:100,1:150或1:200。
2、如果装修区域为建筑物某层的一部分，必须提供含装修范围内整层建筑的平面布置图，并圈出装修区域的范围。
3、在消防设计专篇中必须写出装修设计说明，明确所用的防火建筑材料等级。
4、所需提供的图纸：①装修设计说明②平面布置图③天花布置图④综合天花图⑤地面铺装图⑥含重要防火材料的立面图⑦防火分区平面图⑧材料做法表二、电气专业图纸要求1、电气设计和施工总说明2、装修范围内的配电系统图3、照明配电平面图4、插座配电平面图5、空调配电平面图6、消防烟感报警平面图7、消防广播报警平面图三、空调专业图纸要求1、空调风管平面图2、空调水管平面图3、消防排烟平面图4、消防喷淋平面图5、消防喷淋系统图（如系统改动了出此图）6、空调和消防设计说明特别说明：如属于消防报审图纸，必须用A4纸写消防设计专篇（包含各个专业）。
在各专业图纸设计中应严格注意以下事项：1、消防应急照明必须采用耐火导线，独立房间必须考虑应急电源。
2、疏散指示灯必须按规范要求合理布置。
3、烟感布置按照《火灾自动报警系统设计规范》的条文执行。
4、喷淋布置按照《自动喷水灭火系统设计规范》GB50084-2001(2005版)5、喷淋平面图必须标注配管管径，标注喷淋头之间的尺寸，末端喷淋头要标注距墙体的尺寸，按照规范的火灾危险等级布置喷淋头的间距尺寸。
6、公共走廊和较大面积的开敞办公区要考虑消防广播的设置。
7、装修的区域要考虑按照建筑物的类别执行《建规》还是《高规》以下是消防报审图纸需要用到的规范版本（最新版本），一定不要使用作废的国家规范版本。
一、《火灾自动报警系统设计规范》GB50116-98二、《自动喷水灭火系统设计规范》GB50084-2001(2005版)三、《民用建筑电气设计规范》JGJ16-2008四、《建筑设计防火规范》GB50016-2006五、《高层民用建筑设计防火规范》GB50045-95(2005版)※烦请院里负责人把我写的要求发给各审图的公司，希望按照此要求来做。
厂区消防图纸设计规范
厂区消防图纸设计规范消防图纸设计是厂区安全生产中重要的一个环节。
因此，制定一套符合规范的消防图纸设计方案，成为保障厂区安全生产的关键。
下面，本文将深入探讨厂区消防图纸设计规范的相关内容。
一、消防图纸设计的基本要求1.图纸的完备性消防图纸设计应当具有完备的内容，其中包括厂区各个区域的细节图纸、消防设备和设施的分布、安装方法等详细信息。
2.符合相关标准和规范消防图纸的设计需要遵循国家和地方有关消防法律、法规、标准和规范。
如《建筑设计防火规范》、《工厂设计防火规范》、《厂房消防设施设计标准》等。
3.细节的准确性厂区消防图纸设计中应注重细节的准确性，使所有的设计都符合现实场景和实际需要，并且确保消防设备的稳定性和使用性。
4.适应用户需求在消防图纸设计的过程中，应充分考虑用户的实际需求，根据实际情况，在设计过程中引入先进技术和适当的优化设计措施。
二、消防图纸设计的注意事项1.消防设备的分布合理布置消防设备是防范火灾的重要措施。
在消防图纸的设计过程中，应考虑科学合理布置消防设备的位置，使消防设施能够覆盖厂区内所有区域。
2.设备颜色和标识消防图纸中每一种设备应该具有独具特色的颜色和标识，以便使用者能够更容易地辨认和使用这些设备。
3.工程设计方案在消防图纸设计的过程中应考虑项目质量、施工工艺、造价和管理等方面的问题。
消防图纸应该制定完备的工程设计方案。
4.消防图纸设计的创新性在消防图纸设计的过程中，可以增加一些根据实际情况出现的先进技术和新的设施，创新性的设计能够发挥优秀的作用。
三、消防图纸设计中的技术要求1.消防设备的选择和指标在厂区消防图纸的设计过程中，应符合国家标准要求，严格按照消防设备的指标进行选择，达到标准要求。
2.文字说明针对一些消防图纸具体的技术要求，应当充分使用文字说明来对其进行具体解释，提高消防图纸的易读性和易懂性。
3.标准的符号和比例在制定消防图纸时，应该使用标准的符号和比例，语言和图例的表达具有一定的统一性，以增强消防图纸的可读性和通用性。
消防设计问答(消防图纸审查要点)
建筑专业施工图设计审查技术问答(消防设计部分)１．《高层民用建筑防火规范》（GB50045—9５)（以下简称:“高规”）第５.2。
３条规定,防火墙上若必须开门应设置能自行关闭的甲级防火门窗(耐火极限１。
2h),而第5.4．４条则明确若采用防火卷帘门分隔,则必须满足耐火极限不低于３。
0h的背火温升的要求。
为何对防火门和防火卷帘的耐火极限时间规定相差这么远?答:《高规》第5。
2。
3条规定,防火墙上不应开设门、窗、洞口,当防火墙上必须开设门，应设置能自行关闭的甲级防火门，其耐火极限应为１．2h。
因为防火墙上所开设的门仅为局部，而在《高规》第5。
4.4条中当用防火卷帘替代防火墙时,供作防火分隔,该耐火极限的要求应提高,要达到防火墙的耐火极限不低于3．00h,采用包括背火面温升作耐火极限判定条件要求，即《高规》第3。
0。
2条表3．0。
2中以防火墙具有不低于不燃烧3。
00h耐火极限要求。
２.《高规》第4.1.５A条规定,歌舞厅、卡拉ＯＫ厅、夜总会、录像厅、放映厅、桑拿浴室等应设置在高层建筑的一、二、三层,设置在其他楼层则要采取第4。
１．5条A。
１款至第4.１。
5条Ａ。
6款等限制措施，那么餐厅、宴会厅、会议室等人数众多的房间是否要作这些限制?答:如餐厅、宴会厅、会议室等内兼有歌舞、卡拉OＫ功能的集中的公共场所，则亦应按《高规》第4.1。
5条规定执行。
3。
《高规》第６。
1．1条作了较重大的调整,那么现在在继续按江苏省公安厅消防局苏公消(2003)63号文的一些措施来解决高层建筑只有一个安全出口的问题是否继续有效?答:《高规》第6。
1.1条及第6.1.1。
１款至第6。
１。
1.3款均作为强制性条文执行。
而苏公消20０3[6３］文中规定的措施，它不是国家规范,在新修订的《高规》第6.1.1条的规定中已包含了苏公消2００3[６3］号文中的规定内容.4。
《高规》第６。
1.１。
2条规定：十八层以下的单元式住宅只有一个安全出口时,户门应设甲级防火门，但在《高规》第６。
消防图纸设计说明
消防图纸设计说明一、工程概述本消防图纸设计旨在为_____项目提供全面、有效的消防安全保障。
该项目位于_____，总建筑面积为_____平方米，建筑高度为_____米，主要功能包括_____等。
二、设计依据1、《建筑设计防火规范》（GB 50016-2014）（2018 年版）2、《火灾自动报警系统设计规范》（GB 50116-2013）3、《消防给水及消火栓系统技术规范》（GB 50974-2014）4、《自动喷水灭火系统设计规范》（GB 50084-2017）5、《建筑防烟排烟系统技术标准》（GB 51251-2017）6、国家和地方现行的其他相关消防法规、标准和规范三、消防设施设置1、火灾自动报警系统在建筑物的各个区域，包括但不限于公共区域、设备用房、办公区域等，设置感烟探测器、感温探测器。
在主要通道、楼梯间等设置手动火灾报警按钮和消防警铃。
消防控制中心设置火灾报警控制器、消防联动控制器等设备，实现对火灾的监测、报警和控制。
2、消防给水系统室外设置环状消防给水管网，管径为_____，由市政给水管网直接供水。
室内设置消火栓系统和自动喷水灭火系统。
消火栓系统竖向分为_____个分区，保证每个分区的消火栓栓口压力不超过_____MPa。
自动喷水灭火系统根据建筑物的使用功能和危险等级，选用_____系统。
消防水池储存室内消火栓系统和自动喷水灭火系统的用水量，有效容积为_____立方米。
消防水池设置在_____，并采取有效的防水、防渗漏措施。
3、消火栓系统室内消火栓布置保证同层任何部位有两个消火栓的水枪充实水柱同时到达，水枪充实水柱长度不小于_____米。
消火栓箱内配备消火栓、水枪、水带、消防卷盘等设备，消火栓栓口直径为_____mm，水枪喷嘴口径为_____mm。
4、自动喷水灭火系统按照规范要求设置喷头，喷头类型包括直立型、下垂型、边墙型等。
报警阀组设置在便于操作和维护的位置，每个报警阀组控制的喷头数量不超过_____个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防图纸的一些规范：
消防蓝图需要的一些图：
1、设计说明
2、原示平面图
3、平面布置图（轴线和装修层的原示竣工图的轴线必须一至）
4、隔断尺寸图
5、地面铺装图
6、电气系统图
7、电气说明图
8、天花布置图
9、空调布置（整层装修时需要空调布置图，局部不需要）
10、强电布置图
11、弱电布置图
12、消防烟感布置图
13、应急照明及安全出口示意图
14、消防疏散布置图
15、消防自然排烟图（不符合自然排烟的应有消防机械排烟图）
16、消防喷淋布置图
做消防图纸的一些规范：
1、办公室的消防通道为1.5M、1.6M、1.8M
2、室内每个门的尺寸不允许小于900M
3、中控室的最小面积是6㎡
4、轴号标注要求：
1）横向为阿拉伯数字
2）综向为英文字母（注英文字母“I”T和“O”不可作为)。
5、指北针（原始平面图和平面布置图上放，其他图纸无需放）
6、喷淋、烟感的图纸不可以出现在同一张图纸里。
7、里面需要有两个喷淋之间的距离，并标出管径，喷淋的最大保护
半径1.8M，两个喷淋之间的最大距离不能大于3.4M，最小距离不能小于2.4M
8、综合天花图，综合天花图包括：顶面造型图、喷淋点位图、烟感
点位图、风口图、如有广播、也需增加广播位置图（注：风口图必须跟烟感之间距1.5M
9、装修区域必须有两个逃生出口，室内房间面积超过50㎡必须两
个门，（主入口门可向里开，但消防门必须向外开。
并保证个门之间的距离不小于5M
10、可燃气体探测器设计5M，现场有阀门。
11、装修场所采用的是自然排烟时，如有的房间不能开启外窗时，其
房间的隔断可做不到顶的隔断，距顶的距离是450mm。
可开启窗户的面积必须是该装修场所建筑面积的2%。
12、装修场所的隔断都到顶的时，每个房子房间根据需要要设计烟感
或温感等。
13、设计安全出口时，从室内任何一点儿到最近安全出口的直线距离
不宜大于30m.
14、工程内设置有旅店、病房、员工宿舍时，不得设置在地下二层及以下
层。
15、消火栓的间距不应大于50m。
灭火器的保护距离应小于30m。
一
般规定灭火器的保护距离，15-30m，其中手提式灭火器的保护距离为15-23m。
16、中托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动的场所不
应超过3层或设置在四层及四层以上楼层或地下、半地下建（室）内。
消防设计文件
消防设计文件应当按照以下顺序编排：
1、封面：项目名称、消防设计文件、设计单位、日期
2、扉页：设计单位法定代表人、技术总负责人、项目总负责人和各
专业负责人的姓名，并经上述人员签署或授权盖章。
3、设计说明：
一、工程概况
1、工程名称：
2、设计单位：
3、装修地点：
二、设计依据：
工程设计依据。
包括设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号）。
1、按业主认可布局方案及装饰报价。
2、建筑内部装修设计防火规范（GB50222-95）（2001年版）
3、高层民用建筑设计防火规范（GB50045-95）（2005年版）
4、国家与北京有关的政策法规、规范等。
三、设计总指标：
1、总建筑面积：
2、建筑高度：
3、建筑层数：
4、装修面积：
5、装修层数：
四、消防设计说明：
（工程原已设置（或新增）的主要消防设备、消防产品及有防火性能要求的建筑构件、建筑材料。
五、采用新技术情况：
六、设计审批时需要解决或确定的问题：
七、装修所用材料机燃烧性能等级：
装修各部位采用的装修材料燃烧性能等级，除用文字说明以外亦可用表格形式表达。
（注：报审蓝图每一张都盖有资质设计院的年度报审章，消防设计文件每一张都盖有资质设计院的年度报审章及公章）。
