消防图纸的一些规范标准[详]

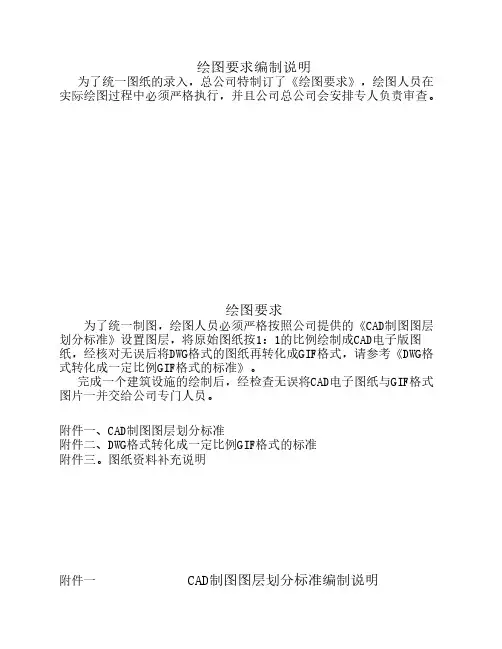

城市建筑消防设施绘图要求
为了统一图纸的录入，总公司特制订了《绘图要求》，绘图人员在 实际绘图过程中必须严格执行，并且公司总公司会安排专人负责审查。
绘图要求
为了统一制图，绘图人员必须严格按照公司提供的《CAD制图图层 划分标准》设置图层，将原始图纸按1：1的比例绘制成CAD电子版图 纸，经核对无误后将DWG格式的图纸再转化成GIF格式，请参考《DWG格 式转化成一定比例GIF格式的标准》。
1、 将绘制完成的图纸交予总公司进行审核，对不确定的探 测器做重点标记。
2、 将审核合格的图纸录入系统并发布。 3、 待有机会去现场核对时重点核对标记的探测器。 注意：在修改已经发布成功的图纸信息时存在一个很重要的问题， 就是在重新上传图纸后，新图纸与原图纸的相对位置必将有偏差， 造成原有的探测器的位置都发生了偏移，对于录入人员来说，整个 楼层的所有探测器都要重新录入，在很大程度上降低了工作效率。 为了避免这一情况的发生，就要保证重新上传的图纸与系统内原图 纸的相对位置一致，具体做法： 1、 画完一个楼层平面图之后，用一个矩形框把这个平面图圈
con
默认
20
气压罐压力开 关
6
（品红）
con
默认
21 声光报警器 6 （品红）
con
默认
22 手动报警按钮 6 （品红）
con
23
双输入双输出 模块
6
（品红）
con
24 水流指示器 6 （品红）
con
25 消防泵
6 （品红）
con
默认 默认 默认 默认
26 消防电话插座 6 （品红）
con
默认
27 消防电话分机 6 （品红）
起来，这个矩形不用在意图层（可以用很明亮的颜色，这 个框不会显示在转化后的图片中）。 2、 在虚拟打印转化图片时需要拉一个打印窗口，使用捕捉功 能捕捉这个矩形框（保证每次转化图片时图纸的相对位置 是一样的）。 3、 在确定了转化图片的比例后，把这个比例写在矩形框外 侧，确保每次修改图纸以后都使用相同的转化比例。
装修、消防出图要求
消防、装修应提供图纸商家需提供以下图纸：(注：如用天正请转为CAD版本)●封面●目录●设计总说明(表述选择的装修材料类型,数量,和电线穿管情况等,以及对消防设施如喷淋烟感等的考虑.)●楼层总平面图(店铺所在位置应在总平面图上用红线标出)●本层消火栓图●本层喷淋图●店铺原始平面图●店铺平面布置图(该图中标出货柜,隔断,家具等的标高及大小尺寸.材料必须满足消防防火等级要求.店铺门严禁采用平滑门，推拉门必须保证向内开启)●店铺天棚布置图(1.该图要标明标高、材质,吊顶严禁使用木料和木工夹板,应使用60上人型轻钢龙骨纸面石膏板、局部造型采用的木作必须经有效的防火处理, 2.格栅吊顶必须使用钢铝质材料,喷淋露出搁栅并加集热盘. 3.要求可上人吊顶)●店铺地面铺装图(标出地面材质和地面标高)●店铺内电器系统图(标明各回路负荷、所有电器线路必须使用合格材料并穿管)●店铺烟感,手动报警,声光报警布置图，《设计要求按消防规范》、●店铺喷淋图（标出管径大小）●店铺灭火器布置图●店铺应急照明,安全出口,疏散指示平面图●店铺防排烟图(1.店铺以开窗达到防排烟效果,需在图上注明开窗尺寸的大小,位置,以便消防部门审核是否达到防排烟的规范要求. 2.如是餐饮商铺,还要增加油烟管道清洗合同,可燃气体报警切断装置图,严禁用液化石油气的承诺书.)●空调平面布置图《按空调设计要求设计》餐饮商铺除以上图纸外还须提供如下图纸：●排水平面布置图《设计要求用立管》《图纸上标出隔油池》●给水平面布置图●厨房平面布置图●油烟净化器布置图●天然气管道布置图(燃气公司设计，申请到通气一般60天)·效果图（JPG格式，配上文字说明。
见模板)包括：店铺门头、外立面、铺内布局，在图上配上文字标明：尺寸、工艺、材料注:1、燃气主管的地方一定不能做成办公室或其它类似的房间，最好是厨房和大厅等开阔区域2、二次装修的商铺: 同样提供以上图纸到消防主管部门进行消防报备。
消防设计规范
消防设计规范在建筑设计中，消防设计是至关重要的一环。
消防设计规范是指根据建筑物的性质、用途、高度等因素，合理设置消防设施、制定消防疏散预案等措施，以确保在火灾发生时及时疏散、救援和灭火的有效性。
消防设计规范的制定是为了提高建筑物的消防安全水平，保障人员生命财产安全。
一、消防设计原则1.等级原则：根据建筑的使用性质和火灾危险性等级确定相应的消防设计等级，对建筑物的消防设施和设备进行布置。
2.疏散原则：确保建筑物内人员在火灾发生时能够迅速疏散到安全区域，设置合适的疏散通道和疏散设施。
3.防火隔离原则：合理设置建筑物内部的防火分隔构筑物，以延长火势蔓延时间，减少火灾对整栋建筑的危害。
4.灭火原则：设置有效的灭火设施和设备，确保在火灾初期能够迅速控制火灾，防止火势进一步发展。
二、消防设计规范内容1. 消防通道•消防通道应设置在建筑物的主要通道位置，通道宽度应符合规范要求，保证在疏散时人员流畅通过。
•消防通道门应向外开启，不得用门、窗、设备等物品封闭，确保在火灾发生时能够顺利逃生。
2. 疏散设施•设置疏散楼梯、疏散通道、疏散指示标识等，确保人员疏散途径清晰明了，能够在火灾发生时快速找到安全出口。
•疏散通道应保持畅通，不得设置障碍物或妨碍通行的设施，定期检查疏散设施的完好性。
3. 灭火设备•根据建筑物的类别和规模设置合理的灭火设备，如灭火器、消防栓等，保证在火灾初期能够迅速控制火势。
•对灭火设备进行定期检查、保养和维护，确保设备的正常使用。
4. 防烟设计•在建筑物内部设置防烟区、防烟楼梯间等设施，减少火灾时烟气对人员的危害。
•防烟设施的设置应符合规范要求，确保在火灾发生时能够有效阻止烟气蔓延。
结语消防设计规范是保障建筑物消防安全的基础，建筑设计者应严格按照规范要求进行设计，确保建筑物在火灾发生时能够有效保护人员生命财产安全。
同时，对于已建成的建筑物，应定期进行消防安全检查，发现问题及时整改，提高建筑物的消防安全水平。
消防图纸设计注意事项
11.模块的设置 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中； 模块严禁设置在配电（控制）柜（箱）内； 本报警区域内的模块不应控制其他报警区域的设备； 未集中设置的模块附近应有尺寸不小于100*100mm的标识；
设计说明注意事项
项目概况
项目所在大楼的耐火等级、火灾危险性判定； 需要标明现场的项目名称、所在位置、建筑高度、建筑面积和本次改造区域面积； 消防改造内容以及具体改造内容，例如：本次仅对现场末端改造，消防泵房及设备间不做改动； 设计依据 根据最新的消防设计依据设计，消防法规可能随时有变动，注意修改固有的设计说明。
安徽军祥消防安全技术服务有限公司
自动喷水灭火系统设计注意事项
4:自动喷水灭火系统平面布置图 标注喷淋管道管径，一般标注样式为DN+数字； 每种管径的管道控制的喷淋数不可大于规定的最大数量； 标注喷淋管径时一般从末端标注；
安徽军祥消防安全技术服务有限公司
防排烟系统设计注意事项
1:防排烟设计说明 根据需要划分防排烟分区，一般最大的防排烟分区不超过500m²，另外对于最 长边也有要求，详见规范； 同一防火分区内相邻两个最大分烟分区的排烟量及排烟风机的风量选 型，另外需要注意同一个防烟分区的风机排烟量需要比实际排烟量大 至 少 2 0 % ， 且 不 低 于 1 5 0 0 0 m ³（ 如 果 仅 过 道 需 要 设 置 排 烟 系 统 应 该 不 低 于 1 3 0 0 0 m ³） 计算主管道的风速，主管道风速一般不大于20m/s;
安徽 消防专用电话设置 消防专用电话网络应为独立的消防通信系统； 消防控制室应设置消防专用电话总机； 多线制消防专用电话系统中的每个电话分机应与总机单独连线； 消防水泵房、发电机房、配变电室、计算机网络机房、主要通风和空调机房、防 排烟机房、灭火控制系统操作装置处或控制室、企业消防站、消防值班室、总调 度室、消防电梯机房等应设置消防专用电话风机； 设置手动火灾报警按钮或消火栓按钮等处，宜设置电话插孔，并宜选择带有电话 插孔 的手动火灾报警按钮； 各避难层应每隔20m设置一个消防专用电话分机或电话插孔； 电话插孔在墙上安装时，其底边距地面高度宜为1.3~1.5m； 消防控制室、消防值班室或企业消防站等处，应设置可直接报警的外线电话；
有关消防设施的工程竣工图纸要求(图文借鉴)
有关消防设施的工程竣工图纸报送目录和方法一、报送目录（一）建筑、结构1.总平面图：场地四邻原有及规划道路的位置和主要建筑物及构筑物的位置、名称，层数、间距；建筑物、构筑物的位置、名称、层数；消防车道及高层建筑消防扑救场地的布置等。
2.各层平面图：主要结构和建筑构配件，平面布置，房间功能和面积，安全疏散楼梯、走道，消防电梯，平面或空间的防火、防烟分区面积、分隔位置和分隔物。
3.立面图：立面外轮廓及主要结构和建筑构件的可见部分；屋顶及屋顶高耸物、檐口（女儿墙）、室外地面等主要标高或高度。
4.剖面图：应准确、清楚的标示内外空间比较复杂的部位（如中庭与邻近的楼层或错层部位）；各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必需的尺寸等。
（二）建筑电气1.消防控制室位置平面图。
2.火灾自动报警系统图，各层报警系统设置平面图。
3.各层疏散指示标志、应急照明设置平面图。
4.强电控制图：电源对消防水泵、防排烟风机、消防电梯、防火卷帘等消防设备的控制图。
5.变配电室平面布置图（三）消防给水和灭火设施1.消防给水总平面图。
2.各消防给水系统的系统图，平面布置图。
3.消防水池和消防水泵房平面图。
4.其他灭火系统的系统图及平面布置图。
（四）防烟排烟及暖通空调1.防烟系统的系统图、平面布置图。
2.排烟系统的系统图、平面布置图。
3.通风、空气调节系统图、平面布置图。
（五）热能动力1.锅炉房设备平面布置图。
2.其他动力站房平面布置图。
（六）其他有必要报送的消防设施竣工图纸。
二、报送方法：向受理窗口报送纸质竣工图纸。
消防图纸设计规范
消防图纸设计规范在消防工程设计方面，消防图纸的设计至关重要，它不仅仅是图纸的制作，更是一项重要的消防安全措施。
消防图纸的设计规范包括了消防设施的位置、数量、尺寸、安装方式、使用说明等各个方面内容。
本文将结合规范解释消防图纸设计的规范要求。
设计流程消防图纸的设计是消防工程设计的重要内容之一，而设计思路则是关键。
设计方案应结合建筑物的使用特点、火灾危险等级、居住人数、建筑结构、灭火设备等多方面因素进行考虑。
首先，需要确定建筑物内的消防设施种类和数量。
如水源、水泵、消火栓、喷淋系统、烟气排烟系统、自动灭火系统等消防设施，以及明确分别在哪些位置安装，成为下一步进展的依据。
其次，需要进行 CAD 设计，画出消防图纸。
在消防图纸设计中，应用程序应根据实际情况进行精准测量并对结果进行确认，确定设计的准确性，以确保消防图纸可以准确清晰地展示消防设施的位置、数量、尺寸、安装方式等信息。
设计规范消防图纸的设计规范是指在满足消防安全要求的前提下，规范图纸制作过程、测算尺寸、标注图例等。
根据《消防工程设计规范》，设计的消防图纸应符合以下规范：1.消防图纸应包括消防给水系统、室内消火栓系统、楼梯间、走廊及各房间内疏散及灭火器材的放置位置，以及安全疏散及应急照明系统的位置等。
2.消防图纸应符合现行国家标准的规定。
图纸上应清晰标明消防安全设施的位置、设施名称、规格、型号、数量等要素。
3.图纸中室内水泵、喷淋系统宜有黑线和红线分别标注，便于施工单位张贴作业指导图。
4.在消防图纸中，消防铁管的道路应图示清楚，同时消火栓的位置也应图示清晰，每一个消火栓的标高也需分别标明。
5.在消防图纸制作时，应先绘制消防给水系统图纸，然后再将水源引至室内消火栓和喷淋系统。
如有自动灭火设备，还需将自动灭火设备设施具体位置等信息进行绘制。
6.消防图纸中设施间距离，管径、施工孔洞等均应符合国家标准要求，图纸中若有必要缩小间距以适应实际情况，需按照《消防工程设计规范》中的尺寸规范绘制。
消防工程的规范要求
消防工程的规范要求消防工程是指为了保障人们的生命和财产安全，预防、控制和减少火灾所采取的各项措施和安装设备。
在建筑设计、施工、使用及消防设施设备的维护管理过程中，需要遵守一系列的规范要求，以确保消防安全工作的有效性。
下面将从消防工程设计和施工两个方面，介绍消防工程的规范要求。
一、消防工程设计规范要求1.建筑消防设计规范要求根据不同的建筑类型和用途，消防设计规范对建筑物的消防设施和防火构造提出了具体的要求。
例如，住宅建筑的消防设计需要设置灭火器、消火栓等消防设施，并合理布局防火间距和疏散通道，以保障居民的火灾安全。
工业厂房的消防设计需要考虑危险品的存放和处理，合理设置自动报警系统、喷淋系统等。
2.消防水系统设计规范要求消防水系统是消防工程中的重要组成部分，其设计需符合相关规范要求。
例如，室内消火栓系统的设计应根据建筑物的用途、高度和面积等因素，合理设置消火栓、水源管道和消防水泵，确保供水充足、水压稳定，并满足灭火的需要。
3.消防电气系统设计规范要求消防电气系统主要包括火灾自动报警系统、紧急照明系统和应急电源系统。
其设计需按照规范要求，合理布置探测器、手动报警按钮、声光报警器等设备，并确保系统的可靠性和稳定性，以及与其他系统的联动控制。
4.消防通风与排烟系统设计规范要求消防通风与排烟系统是用于保障人员疏散和火灾控制的重要消防设施。
其设计需合理设置疏散通道、通风口和排烟口，确保有足够的新风进入和浓烟排出，并能有效控制火势蔓延和烟气中毒。
二、消防工程施工规范要求1.消防设施施工规范要求消防设施的施工需按照相关规范的要求进行。
例如，消防水系统的管道敷设需符合管道施工标准，管道连接处应采用可靠的连接方法，确保不漏水。
消防电气系统的布线需符合电气安装标准，保证线路连接可靠，不产生火灾隐患。
2.消防设备安装规范要求消防设备的安装需按照相关规范进行，确保设备的功能完善和使用可靠。
例如，灭火器的安装位置应易于接近，且标志清晰可见；消火栓的设置要符合规范的距离要求，并保证周围环境无遮挡。
消防图纸识图要点
消防图纸识图要点任何一份图纸都要先读设计说明、图例：设计说明是图纸的提纲，可把握设计意图、内容等；不同的设计可能图例不一样；系统图：一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；平面图：对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。
读图时平面图与系统图要进行对照，用以将整个系统联系起来。
如何读懂消防图纸读图次序：总平面图（分清各建筑）——图纸设计说明和图例——系统图——消防平面图1.消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）、电气（火灾自动报警）和防排烟部分。
2. 消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等。
3. 材料的算法：设备数量按图数即可，管道，线管需自行完善。
如何读懂消防图纸中电气线路根据系统图结合平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。
一般系统图只是为了表示管线连接方式和规格，平面图电气的回路需要看线的标识，如某消防广播总线标识为采用2xZRBV-1.5mm2线，表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV）。
由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。
而消防电话总线采用ZRRVVP-2x1.0mm2线，表示一根阻燃屏蔽双绞线电缆，面积为2*1平方，在系统图上示意也是一根线表示，计算长度时，按一根计。
一般线缆字母前面的数字表示根数，后面的表示一根线缆由几芯组成，如上面的2*1mm2，表示由两芯1mm2导线组成一根线缆。
电缆的符号标识还有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低烟无卤)等，不同标识价格不同，作用也不同，楼主最好查一些这些专业方面的书，弄清电缆的标识意义，这样看图纸才不会搞错。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防图纸的一些规：
消防蓝图需要的一些图：
1、设计说明
2、原示平面图
3、平面布置图（轴线和装修层的原示竣工图的轴线必须一至）
4、隔断尺寸图
5、地面铺装图
6、电气系统图
7、电气说明图
8、天花布置图
9、空调布置（整层装修时需要空调布置图，局部不需要）
10、强电布置图
11、弱电布置图
12、消防烟感布置图
13、应急照明及安全出口示意图
14、消防疏散布置图
15、消防自然排烟图（不符合自然排烟的应有消防机械排烟图）
16、消防喷淋布置图
做消防图纸的一些规：
1、办公室的消防通道为1.5M、1.6M、1.8M
2、室每个门的尺寸不允许小于900M
3、中控室的最小面积是6㎡
4、轴号标注要求：
1）横向为阿拉伯数字
2）综向为英文字母（注英文字母“I”T和“O”不可作为)。
5、指北针（原始平面图和平面布置图上放，其他图纸无需放）
6、喷淋、烟感的图纸不可以出现在同一图纸里。
7、里面需要有两个喷淋之间的距离，并标出管径，喷淋的最大保护
半径1.8M，两个喷淋之间的最大距离不能大于3.4M，最小距离不能小于2.4M
8、综合天花图，综合天花图包括：顶面造型图、喷淋点位图、烟感
点位图、风口图、如有广播、也需增加广播位置图（注：风口图必须跟烟感之间距1.5M
9、装修区域必须有两个逃生出口，室房间面积超过50㎡必须两个
门，（主入口门可向里开，但消防门必须向外开。
并保证个门之间的距离不小于5M
10、可燃气体探测器设计5M，现场有阀门。
11、装修场所采用的是自然排烟时，如有的房间不能开启外窗时，其
房间的隔断可做不到顶的隔断，距顶的距离是450mm。
可开启窗户的面积必须是该装修场所建筑面积的2%。
12、装修场所的隔断都到顶的时，每个房子房间根据需要要设计烟感
或温感等。
13、设计安全出口时，从室任何一点儿到最近安全出口的直线距离不
宜大于30m.
14、工程设置有旅店、病房、员工宿舍时，不得设置在地下二层及以下层。
15、消火栓的间距不应大于50m。
灭火器的保护距离应小于30m。
一
般规定灭火器的保护距离，15-30m，其中手提式灭火器的保护距离为15-23m。
16、中托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动的场所不
应超过3层或设置在四层及四层以上楼层或地下、半地下建（室）。
消防设计文件
消防设计文件应当按照以下顺序编排：
1、封面：项目名称、消防设计文件、设计单位、日期
2、扉页：设计单位法定代表人、技术总负责人、项目总负责人和各
专业负责人的，并经上述人员签署或授权盖章。
3、设计说明：
一、工程概况
1、工程名称：
2、设计单位：
3、装修地点：
二、设计依据：
工程设计依据。
包括设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号）。
1、按业主认可布局方案及装饰报价。
2、建筑部装修设计防火规（GB50222-95）（2001年版）
3、高层民用建筑设计防火规（GB50045-95）（2005年版）
4、国家与有关的政策法规、规等。
三、设计总指标：
1、总建筑面积：
2、建筑高度：
3、建筑层数：
4、装修面积：
5、装修层数：
四、消防设计说明：
（工程原已设置（或新增）的主要消防设备、消防产品及有防火性能要求的建筑构件、建筑材料。
五、采用新技术情况：
六、设计审批时需要解决或确定的问题：
七、装修所用材料机燃烧性能等级：
装修各部位采用的装修材料燃烧性能等级，除用文字说明以外亦可用表格形式表达。
（注：报审蓝图每一都盖有资质的年度报审章，消防设计文件每一都盖有资质的年度报审章及公章）。
