一、机器的基本组成要素
1问机器的基本组成要素是什么
1.问：机器的基本组成要素是什么？
答：机械零件
2.问：什么是零件？
答：零件是组成机器的不可拆的基本单元，即制造的基本单元。
3.问：什么是通用零件？
答：在各种机器中经常都能用到的零件，如：齿轮、螺钉等。
4.问：什么是专用零件？
答：在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴等。
5.问：什么是部件？
答：由一组协同工作的零件所组成的独立制造或独立装配的组合体叫做部件，如减速器、离合器等。
6.问：什么是标准件？
答：经过优选、简化、统一，并给以标准代号的零件和部件称为标准件。
7.问：什么是机械系统？
答：由许多机器、装置、监控仪器等组成的大型工程系统，或由零件、部件等组成的机器（甚至机器中的局部）都可以看成是一个机械系统。
8.问：机械设计课程的主要研究对象是什么？
答：本课程只研究在普通工作条件下一般参数的通用零件和部件。
9.问：什么是易损件？
答：在正常运转过程中容易损坏，并在规定期限内必须更换有零件或部件称为易损件。

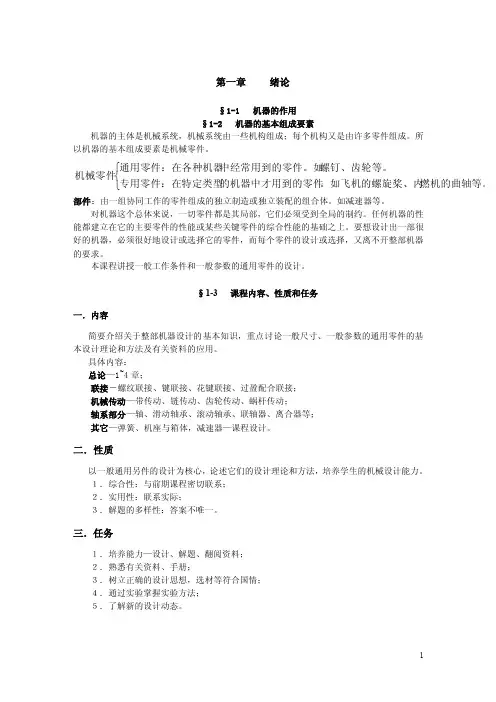

机器的作用——精选推荐
1 第一章 绪论§1-1 机器的作用§1-2 机器的基本组成要素机器的主体是机械系统，机械系统由一些机构组成；每个机构又是由许多零件组成。
所以机器的基本组成要素是机械零件。
⎩⎨⎧燃机的曲轴等。
如飞机的螺旋桨、内的机器中才用到的零件专用零件：在特定类型螺钉、齿轮等。
中经常用到的零件。
如通用零件：在各种机器机械零件部件：由一组协同工作的零件组成的独立制造或独立装配的组合体。
如减速器等。
对机器这个总体来说，一切零件都是其局部，它们必须受到全局的制约。
任何机器的性能都建立在它的主要零件的性能或某些关键零件的综合性能的基础之上。
要想设计出一部很好的机器，必须很好地设计或选择它的零件，而每个零件的设计或选择，又离不开整部机器的要求。
本课程讲授一般工作条件和一般参数的通用零件的设计。
§1-3 课程内容、性质和任务一．内容简要介绍关于整部机器设计的基本知识，重点讨论一般尺寸、一般参数的通用零件的基本设计理论和方法及有关资料的应用。
具体内容：总论—1~4章；联接－螺纹联接、键联接、花键联接、过盈配合联接；机械传动—带传动、链传动、齿轮传动、蜗杆传动；轴系部分—轴、滑动轴承、滚动轴承、联轴器、离合器等；其它—弹簧、机座与箱体，减速器—课程设计。
二．性质以一般通用另件的设计为核心，论述它们的设计理论和方法，培养学生的机械设计能力。
１．综合性：与前期课程密切联系；２．实用性：联系实际；３．解题的多样性：答案不唯一。
三．任务１．培养能力—设计、解题、翻阅资料；２．熟悉有关资料、手册；３．树立正确的设计思想，选材等符合国情；４．通过实验掌握实验方法；５．了解新的设计动态。
机械设计填空选择(含答案)
第1章复习思考题：1.机器的基本组成要素是_______机械零件。
2.在各种机器中经常用到的零件称为____通用零件____。
只在特定型式的机器中出现的零件称为___专用零件_____。
由一组协同工作的零件所组成的独立制造或独立装配的组合体称为__部件_____。
3.下列零部件中不是标准件的是___B____。
A.V带B.齿轮C.滚动轴承D.滚子链4.机械零件与机器的关系是__局部___和__整体____的关系。
5.下列零件中不是通用零件的是___C___。
A.链轮B.花键C.曲轴D.螺旋6.所谓一般尺寸和参数的通用零件是指____除开巨型、微型及在高压、高温、低温条件下工作的通用零件_____________。
第2章复习思考题：1.一部完整的机器的三个基本组成部分是__原动机部分____、__传动部分___、__执行部分2.设计机器时应满足的基本要求有_避免在预定寿命内失效____、__结构工艺要求__、_经济性要求___、__质量小要求_、__可靠性要求。
3.影响零件寿命的主要因素有__.材料的疲劳____、_材料的腐蚀____以及相对运动零件接触表面的磨损等三个方面。
4.机器的可靠度是指___在规定的使用时间内和预定的环境条件下机器能正常工作的概率_______。
零件的可靠度是__时间__的函数。
5.机械零件的设计准则一般有___强度准则刚度准则寿命准则振动稳定性准则可靠性准则__6.机器由于某种故障而不能完成其预定的功能称为___失效____。
7. ___腐蚀磨损__、和___疲劳____是引起零件失效的主要原因。
8.影响零件材料疲劳强度的主要因素有__应力集中零件尺寸大小零件表面品质_及环境状况。
9.下列标准代号的含义分别为：ISO-__国际标准____、GB/T -___ 国家推荐使用标准___、JB -___机械工业部颁标准___、QB -__企业标准____。
第3章复习思考题：1.___材料经过N次应力循环后，不发生破坏的应力最大值____称为材料的疲劳极限。
《机械设计》习题集
《机械设计》习题集第一章绪论分析与思考题1-1 机器的基本组成要素是什么1-2 什么是零件什么是构件什么是部件试各举三个实例。
1-3 什么是通用零件什么是专用零件试各举三个实例。
1-4 机械设计课程研究的内容是什么第二章机械设计总论分析与思考题2-1 一台完整的机器通常哪些基本部分组成各部分的作用是什么2-2 设计机器时应满足哪些基本要求设计机械零件时应满足哪些基本要求 2-3 机械零件主要有哪些失效形式常用的计算准则主要有哪些2-4 什么是零件的强度要求强度条件是如何表示的如何提高零件的强度2-5 什么是零件的刚度要求刚度条件是如何表示的提高零件刚度的措施有哪些 2-6 零件在什么情况下会发生共振如何改变零件的固有频率2-7 什么是可靠性设计它与常规设计有何不同零件可靠度的定义是什么 2-8 机械零件设计中选择材料的原则是什么2-9 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450， 65Mn，45，Q235，40Cr，20CrMnTi，ZCuSnl0Pb5。
2-10 机械的现代设计方法与传统设计方法有哪些主要区别第三章机械零件的强度一、选择与填空题3-1 零件表面的强化处理方法有_________________、___________________、_________________等。
3-2 零件的截面形状一定，当截面尺寸增大时，其疲劳极限值将随之____________。
(1)增高(2)不变(3)降低3-3 机械零件受载时，在_____________________处产生应力集中，应力集中的程度通常随材料强度的增大而___________________。
3-4 在载荷和几何形状相同的情况下，钢制零件间的接触应力_____________铸铁零件间的接触应力。
3-5 两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值__________。
机械设计复习题及答案
机械设计习题及答案第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。
1-3 什么是通用零件?什么是专用零件?试各举三个实例。
第二章2-1 (3) 2-2 (4) 2-3 (2) 2-4 (2) 2-5 (2)第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。
(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件(3)在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。
其中有_____是专用零件。
(1) 3种 (2) 4种 (3) 5种(4)6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。
(1) 一个(2) 两个(3) 三个(4) 四个2-4 零件的工作安全系数为____。
(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。
(1) 屈服点(2) 疲劳极限 (3) 强度极限(4) 弹性极限机械零件的强度二．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。
(1) 增高 (2) 不变 (3)降低3-2 零件的形状，尺寸，结构相同时，磨削加工的零件与精车加工相比，其疲劳强度______。
(1) 较高 (2) 较低 (3)相同3-3 零件的表面经淬火，渗氮，喷丸，滚子碾压等处理后，其疲劳强度_______。
(1) 增高 (2) 降低 (3) 不变 (4) 增高或降低视处理方法而定三．分析与思考题3-1 图示各零件均受静载荷作用，试判断零件上A点的应力是静应力还是变应力；并确定应力比r的大小或范围。
机械设计复习题
复习题一、填空题1.机器的基本组成要素是__机械零件__。
2.机器的基本组成部分是原动机部分、传动部分、执行部分。
3.机器由于某种故障而不能完成其预定的功能称为失效。
4.当一零件受脉动循环变应力时，则其平均应力是其最大应力的 50％。
5．若一零件的应力循环特性，σa=70N/mm2,此时σm为 70 ，σmax为 140 ，σmin 为 70 。
6．螺纹的螺旋升角愈小，螺纹的自锁性能力好。
7．普通外圆柱螺纹联接的公称直径指的是螺纹的大径，计算螺纹的危险截面时使用的是螺纹的小径。
8.三角形螺纹的牙型角α＝ 60°，适用于连接，而梯形螺纹的牙型角α＝ 30°，适用于传动。
9.普通平键联接的工作面是键的_键的两侧面_；楔键联接的工作面是键的键的上、下两面。
10.平键联接的主要失效形式有：工作面压溃（静联接），工作面磨损 (动联接），个别情况下会出现键的剪断。
11.带传动在工作过程中，带内所受的应力有松紧边上拉力产生的拉应力、离心拉应力和弯曲应力，最大应力发生在带绕进小带轮处。
12.带传动的主要失效形式为打滑和疲劳破坏。
13.带传动的设计准则是在保证带传动部打滑的情况下，使带具有一定的疲劳强度和寿命。
14.选取V带型号，主要取决于带传递的功率和小带轮转速。
15. V带传动中，主动带轮的圆周速度总高于从动轮带的圆周速度，这种现象产生的原因是。
16．链传动水平布置时，最好紧边在上，松边在下。
17.链传动的瞬时传动比不断变化的原因是由于围绕在链轮上的链条形成了正多边形。
18.在链传动中，链轮的转速越高，节距越大，则传动的动载荷越大。
19．有一链传动，小链轮主动，转速n1=800r/min，齿数z1=25，z2=50。
现假设大链轮转速降低到n2=352r/min，链条长度不变，若从动轮齿数z2不变，则变化后的主动轮齿数1z 应为 22 。
21.齿轮传动设计时，软齿面闭式传动通常先按齿面接触强度设计公式确定传动尺寸，然后验算轮齿弯曲强度。
机械设计-习题集答案
第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。
答：零件是组成机器的不可拆的基本单元，即制造的基本单元。
如齿轮、轴、螺钉等。
构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。
如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。
部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。
1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。
在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。
1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。
第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。
原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。
2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。
设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。
2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。
常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。
2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。
强度条件为[]σσ≤。
提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。
机械设计知识要点及典型例题
机械设计知识要点及典型例题第一章1、机器的基本组成要素是（机械零件）。
机械设计是研究（通用零件）2、能区分通用零件和专用零件。
第二章1、简述常用零件的设计准则2、零件常见的失效形式：（）（）（）。
第三章1、应力的种类r=-1的应力是（），r=0的应力是（）。
接触应力是（脉动）滚动轴承的动圈应力循环性质是近似（脉动）2、P22图3-1曲线中B,C的数值。
3、能根据给定的数据绘制材料或零件简化的极限应力图时。
（绘图，P25页公式3-6，背）4、单项稳定变应力时，三种情况；rc,mc,minc加载线的绘制。
P26页5、影响机械零件疲劳强度的因素主要有三个：应力集中、绝对尺寸和表面状态典型例题1、一钢制轴类零件的危险剖面承受ma某200MPa，min－100MPa，综合影响系数K=2，材料的S＝400MPa，－1＝250MPa，0＝400MPa。
试：1）画出材料的简化极限应力线图，并判定零件的破坏形式。
2）按r=c加载计算该零件的安全系数。
(1)材料的简化极限应力线图如题2-31解图所示20010050MPa22min200100ama某150MPa22标出工作应力点M（100，150）如图所示。
材料的极限应力点为M1点，零件的破坏形式为疲劳破坏。
(2)计算安全系数mma某minS=210022504000.254001250=0.8Kam21500.2550安全系数小于1，零件的疲劳强度不够。
第四章1、影响润滑油粘度的主要因素（）、（）。
温度升高，粘度（2、一个零件磨损的三个典型阶段（）、（）、（）。
3、润滑脂的主要质量指标（锥入度）。
4、摩擦的种类：（）、（）、（）、（）。
第五章）1、螺纹的公称直径是（）径。
2、螺纹联接的防松就是防止螺旋副在受载时发生（）。
摩擦防松有（）、（）、（）。
3、受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此残余预紧力（大于零）4、为提高螺栓在变载荷作用下的疲劳强度，可采取（）措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机器的基本组成要素（开卷） 姓名
班级 成绩
一、下图为单缸四冲程内燃机机构，它是由三个机构组成的。
请看图填空：
1）曲柄滑块机构是由 、 、 和 机架8（画有斜线的）组成。
2）齿轮机构是由 、 和 机架8（画有斜线的） 组成。
3）凸轮机构是由 、 和 机架8（画有斜线的） 组成。
二、分别绘制内燃机中的曲柄滑块机构、凸轮机构和齿轮机构简图，标出原动件。
1．滑 块 2．连 杆 3．曲 柄 4．小齿轮 5．大齿轮 6．凸 轮 内燃机实物图（参考）
三、拆图曲柄滑块机构中4个构件的示意简图，理解机构和构件的含义。
四、根据下图填空，理解构件和零件的含义。
曲柄滑块机构 凸轮机构
齿轮机构 曲柄滑块机构简图
画构件示意简图 构件：1. 活塞、2.连杆、3. 曲轴和4.缸体 拆 1.连杆体、2.连杆盖、3.螺栓、4.螺母
连杆
连件这个构件是由 、 、 、 零件组成。
五、根据下图填空，理解通用零件和部件的含义。
1．通用零件有、
、、。
2. 通用部件有、、、。
曲轴这个构件是由、、
、零件组成。
曲轴
拆
齿轮轴承。
