柴油机燃油系统的功用及组成
柴油机燃料供给系统的组成
柴油机燃料供给系统的组成
一、引言
柴油机是一种内燃机，它的燃料供给系统是保证其正常运转的重要组成部分。
本文将详细介绍柴油机燃料供给系统的组成，包括燃油箱、进油管路、燃油泵、喷油器等各个方面。
二、燃油箱
燃油箱是储存柴油的地方，通常位于车辆后部或侧面。
其主要构成部分有箱体、进气口、排气管和浮子式液位计等。
在使用过程中，应定期检查液位计，保证柴油充足，并清洁过滤网。
三、进油管路
进油管路是将储存于燃油箱中的柴油输送到发动机内部的重要通道。
它主要由进气口、输送管道和滤清器等组成。
其中滤清器可以过滤掉杂质和水分，以保证柴油质量纯净。
四、高压泵
高压泵是将柴油加压并输送至喷嘴的关键设备。
它主要由凸轮轴驱动装置和泵体两部分组成。
在工作时，凸轮轴带动柱塞运动，使泵体内的柴油加压并输送至喷嘴。
五、喷嘴
喷嘴是将高压柴油雾化并喷入气缸内的装置。
它主要由针阀、喷孔和
电磁铁等组成。
在工作时，电磁铁控制针阀的开启和关闭，使高压柴
油经过喷孔雾化成细小颗粒，并进入气缸内进行燃烧。
六、调速器
调速器是控制发动机转速和功率输出的装置。
它主要由手柄、连杆和
调节机构等组成。
在工作时，通过手柄控制连杆运动，从而改变高压
泵中柱塞的行程长度，进而控制发动机转速和功率输出。
七、结论
综上所述，柴油机燃料供给系统是保证其正常运转的重要组成部分。
它包括燃油箱、进油管路、高压泵、喷嘴和调速器等各个方面。
只有
各部分协同工作，才能保证发动机正常运转，并提高其效率和可靠性。
柴油机燃油系统
名 车 欣 赏
轻 松 片 刻
BENZ的E-CLASS警车，BENZ车的性能自不必说，外形也是
相当时尚与大气。(2005年5月10日，北京，反恐装备展)
福特的蒙迪欧，作为民用车它在中国市场占尽了风头， 不知能否在警用舞台上继续大展拳脚。
宝 马
华贵乳白色，真皮豪华外饰，一匹马力，敞蓬，声控自动挡， 防盗自动发声报警或逃跑系统，自动定速巡航系统。
二、柴油机上为什么要安装调速器？
当发动机负荷稍有变化时，导致发动机转速变化很大： 1、当负荷减小---转速升高---柱塞泵循环供油量增加--转速进一步升高，这样不断地恶性循环，造成发动机转 速越来越高，最后飞车； 2、当负荷增大---转速降低---柱塞泵循环供油量减少--转速进一步降低，这样不断地恶性循环，造成发动机转 速越来越低，最后熄火。 要改变这种恶性循环，就要求有一种能根据负荷的变 化，自动调节供油量，使发动机在规定的转速范围内稳 定运转的自动控制机构。
• （1）喷油： （2）停油：
• 2、特点：
• （1）喷孔的位置和方向与 燃烧室形状相适应，以保证 油雾直接喷射在球形燃烧室壁上。 • （2）喷射压力较高。 • （3）喷油头细长，喷孔小，加工精度高。
3、油束与燃烧室的配合
三、轴针式喷油器
• 1、构造：针阀下端的密封锥面下延伸出一个轴针，其形
状有倒锥形和圆柱形，轴针伸出喷孔外，使喷孔成为圆环 状的狭缝。一般只有一个喷孔,孔径1～3mm，喷油压力 较低（12～14MPa ）。
第五章 柴油机燃油系统
• 第一节
• 一、功用
• 柴油机供给系的任务是完成柴油供给和空气供 给以及可燃混合气的形成、燃烧和废气的排出。
概
述
• 二、组成
柴油机燃油供给系统概述电子课件
燃油泵
将燃油从燃油箱抽送到喷油器。
喷油器
喷射燃油到柴油机的燃烧室中。
燃油供给系统的工作原理
1
燃油泵供油
燃油泵将燃油从燃油箱抽送到喷油器。
2
经过过滤器
燃油经过过滤器去除杂质和颗粒。
3
喷油器喷射
喷油器将燃油喷射到柴油机的燃烧室中。
常见的燃油供给系统故障1 燃泄漏可能由密封件损坏或管路老化引起。
3 喷油器故障
柴油机燃油供给系统概述 电子课件
本课程将为您介绍柴油机燃油供给系统的基本原理和组成部分，并讨论其工 作原理、常见故障和维护注意事项。
燃油供给系统的作用
燃油供给系统负责将燃油从燃油箱输送到柴油机的喷油器中，确保引擎正常运行。
燃油供给系统的组成部分
燃油箱
储存并供应燃油的容器。
过滤器
去除燃油中的杂质和颗粒。
喷油器堵塞或喷油不均匀。
2 堵塞的过滤器
杂质和颗粒堆积导致流量减少。
系统维护和保养注意事项
• 定期更换燃油滤清器 • 检查燃油泄漏 • 定期清洗喷油器 • 保持燃油箱干净 • 定期检查燃油管路
总结
燃油供给系统是柴油机正常运行所必需的重要组成部分，定期维护和保养可以确保引擎的高效性能和可靠性。
DF11G柴油机检修说明燃油系统
第四节燃油系统一、燃油系统的组成和工作（一）系统简介机车上的燃油管路与柴油机的燃油系统共同组成完整的燃油系统。
在规定的时间内向气缸供给一定数量（随负荷而定）、一定质量的柴油与缸内新鲜空气混合进行燃烧。
柴油机燃油系统由进、回油管路、调压阀、燃油精滤器及其放气管和放油管、喷油泵、喷油器和高压油管等组成，见图2－4.1。
燃油系统的走向见图2－4.2。
图2－4.2燃油系统框图（二）部分管件的使用要求1．为保证喷油泵的正常工作，进油管路的燃油压力应保持在0.127～0.343MPa之间。
2．燃油精滤器的放气管和放油管均设有塞门。
需要更换滤芯时，要先打开放油管上的塞门，将油放掉，再拆开外壳，取下滤芯。
注意：更换滤芯后，在起动柴油机前，须打开放气管上的塞门，泵油放净燃油中的空气，并关闭塞门，然后才可起动柴油机。
否则会产生无法启动或燃油管路油压不稳定的现象。
3．调压阀的作用是使喷油泵的燃油进油、回油管路保持一定压力，以保证喷油泵工作时有充分、稳定的燃油供应。
（三）高压油管1．功用与结构喷油泵的高压燃油经高压油管送往喷油器。
高压油管处于周期脉动变化的油压作用下，最高油压达100MPa，故要求它有高的疲劳强度和高的表面粗糙度，并避免会引起应力集中的表面缺陷。
为此，高压油管采用优质无缝钢管，管子两头的锥形部位采用热镦成形，管套接合圆角经过机械加工。
2．检修主要技术要求管材表面探伤不得有裂纹，表面应光洁。
镦头与套管的圆角结合面，其接触面不得小于60%。
高压油管用轻柴油作176MPa油压试验，历时3min不得渗漏。
如镦头锥面卡痕严重或管套接合不良而造成渗漏时，应更换新管。
油管表面经探伤有裂纹者应更换新管，不得焊修。
二、燃油精滤器（一）结构简介燃油精滤器有四组纸质滤芯，2个外壳和一个共用的滤清器体组成，见图2－4.3。
燃油从滤清器体中间的接口进入，充满在滤芯与外壳组成的外腔空间，燃油经滤纸过滤后进入滤油芯轴，经由滤清器体下部的通孔，进入左右两根低压燃油管路。

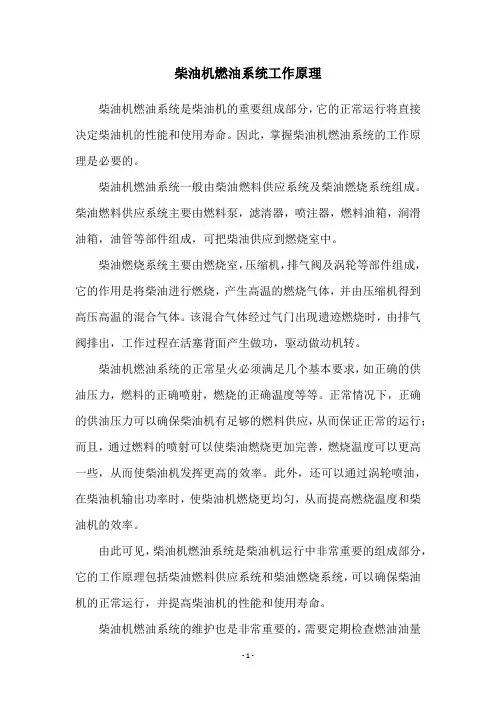

柴油机燃油系统工作原理
柴油机燃油系统工作原理
柴油机燃油系统是柴油机的重要组成部分，它的正常运行将直接决定柴油机的性能和使用寿命。
因此，掌握柴油机燃油系统的工作原理是必要的。
柴油机燃油系统一般由柴油燃料供应系统及柴油燃烧系统组成。
柴油燃料供应系统主要由燃料泵，滤清器，喷注器，燃料油箱，润滑油箱，油管等部件组成，可把柴油供应到燃烧室中。
柴油燃烧系统主要由燃烧室，压缩机，排气阀及涡轮等部件组成，它的作用是将柴油进行燃烧，产生高温的燃烧气体，并由压缩机得到高压高温的混合气体。
该混合气体经过气门出现遗迹燃烧时，由排气阀排出，工作过程在活塞背面产生做功，驱动做动机转。
柴油机燃油系统的正常星火必须满足几个基本要求，如正确的供油压力，燃料的正确喷射，燃烧的正确温度等等。
正常情况下，正确的供油压力可以确保柴油机有足够的燃料供应，从而保证正常的运行；而且，通过燃料的喷射可以使柴油燃烧更加完善，燃烧温度可以更高一些，从而使柴油机发挥更高的效率。
此外，还可以通过涡轮喷油，在柴油机输出功率时，使柴油机燃烧更均匀，从而提高燃烧温度和柴油机的效率。
由此可见，柴油机燃油系统是柴油机运行中非常重要的组成部分，它的工作原理包括柴油燃料供应系统和柴油燃烧系统，可以确保柴油机的正常运行，并提高柴油机的性能和使用寿命。
柴油机燃油系统的维护也是非常重要的，需要定期检查燃油油量
和燃料系统的各个部件的工作状态，一旦出现问题，应及时采取正确的措施进行修复，以确保柴油机的正常运行。
总之，柴油机燃油系统是柴油机运行中非常重要的部分，深入理解柴油机燃油系统的工作原理，并且能给予适当的维护，可以提高柴油机的使用效率和使用寿命，发挥柴油机的最大性能。
发动机组成部分-柴油机燃料供给系统组成介绍
• 柴油机燃料供给系的功用是完成燃料的储 存、滤清和输送工作，按柴油机各种不同工 况的要求，定时、定量、定压并以一定的喷 油质量喷入燃烧室，使其与空气迅速而良好 地混合和燃烧，最后使废气排入大气。
二、柴油机燃料供给 系的组成与工作过程
1. 组成
• 由柴油箱、输油泵、低压油管、滤清器、喷油泵、高 压油管和喷油器及回油管等组成。 回油
第7-6 调速器
一、喷油泵的速度特性
• 喷油泵的速度特性是指供油拉杆位置 不变时，喷油泵每一个循环供油量（Δｇ） 随转速变化的规律。
产生喷油泵速度特性的原因：
• 1、柱塞运动速度增加时，柱塞套筒上的 进回油孔的节流作用，产生早喷晚停， 因此，即使供油拉杆位置不变，随着转 速的升高，每一循环的供油量Δｇ也在逐 渐增加。
柴油箱
输油泵 滤清器滤清器 喷油泵
喷油器
2. 工作过程
• 3.回油回路：
• 由于输油泵的供油量比 喷油泵的最大喷油量大 3～4倍，为了保持进入喷 油泵进油室内的油压稳定， 喷油泵进油室的一端装有 限压阀（又称溢流阀）， 大量多余的燃油经限压阀 和回油管流回输油泵的进 口或直接流回柴油箱。喷 油器工作间隙漏泄的极少 数柴油也经回油管流回柴 油箱。
4 ．涡流室式燃烧室
• 1）结构特点： • 缸盖上布置有涡流室，
涡流室占燃烧室总容积的 50-80%，活塞上凹形成主 燃烧室，涡流室与主燃烧 室间有一个或几个小孔径 相通。此小孔与涡流室相 切。
5.球形油膜燃烧室
• 1）结构特点： • 缸盖下平面是平
的，活塞顶部下凹 呈球形。
第５－３ 喷油器
一、作用：
四）分泵驱动机构
1 ．分泵驱动机构的作用
柴油机喷射系统的功用和构造
柴油机燃油喷射系的功用和构造2.1柴油机燃油喷射系的组成以及作用柴油机燃油喷射系主要由柴油箱、柴油滤清器、输油泵、高压油泵、喷油器、低压油管、高压油管和回油管组成。
主要组成部分的作用如下：（1）喷油泵：喷油泵的作用是定时、定量地向喷油器输送高压燃油。
在多缸柴油机中喷油泵应保证：①各缸的供油次序符合所要求的发动机工作次序；②各缸供油量均匀，不均匀度在标定工况不大于3%~4%；③各缸供油提前角一致，相差不大于0.5度。
为避免喷油滴漏现象，喷油泵还必须保证供油停止迅速。
（2）调速器：调速器是一种自动调节喷油泵供油量的装置。
它能根据柴油机负荷的变化自动作相应的调节，使柴油机能以稳定的转速运转，从而保证柴油机既不会产生超速也不会在怠速时造成熄火。
（3）喷油器：喷油器可把喷油泵送来的高压燃油雾化成较细的颗粒，并以一定的设计角度往发动机燃烧室内喷射。
2.2对柴油机燃油喷射系的性能要求柴油机燃油喷射系作为发动机的重要组成部分，主要应满足下列的性能要求：（1）要能随时精确测量出发动机负荷的变化，且能使供油量自动灵敏地进行自适应调节，并往各缸做均匀的喷射。
（2）应能根据转速或负荷的变化自动地改变喷油定时（即自动调节喷油的提前时间）（3）喷射的燃油必须获得充分的雾化，并能以最佳状态引起燃烧。
（4）结果设计合理，要能耐冲击、抗疲劳，零部件互换性强，且价格尽可能低廉。
2.3对燃油喷射系各工作部件的要求根据柴油机可燃混合气形成的特点和燃烧过程的需要，喷油泵应满足以下要求：（1）匹配而均匀的供油率。
额定供油率的调节是与发动机的额定功率和舒定转速相匹配的。
为使运转平稳，对各缸的供油率要均匀，这就需要与之相适应的柱塞直径、柱塞行程和方便的供油调节机构。
（2）准确的供油提前角。
喷油泵的供油提前角一方面要求与发动机的曲轴转速相同步（即第一缸喷油起始时间要对得上发动机曲轴转角零位标记），另一方面还要求对各缸供油的间隔时间要一致，其误差应控制在0.5°以内。
第八章 柴油机燃油供给系统的构造和维修(共115张PPT)
对发动机工作四个阶段的要求：
燃烧过程中每一个阶段都有自己的特点， 但又相互关联。柴油机的经济性和动力性 主要取决于速燃期和缓燃期。但是为了使 柴油机工作柔和平稳，减少燃烧噪音，就 应使着火延迟期〔滞燃期〕适当缩短，这 样才能使速燃期内燃烧稍有缓和，防止压 力升高率过高。另外为了提高经济性，减 少排气污染，应尽量减少补燃期的燃烧量 。要实现这一目的，必须使缓燃期尽快燃 烧，让大局部燃油在缓燃期烧掉，补燃期 就不会拖延太长。
柱塞在下止点时，柱塞上方工作腔内进油，柱塞上 移到柱塞顶端完全关闭进油孔时，进油结束，工作腔 内燃油受到压缩，油压升高。
当向上作用力超过出油阀弹簧预紧力时，出油 阀翻开，燃油流向高压油管。 柱塞继续移动到柱塞上的油量控制槽上边沿与 进油孔相通时，油压下降，出油阀落座，供油结 束。
(1) 柱塞偶件
柱塞和柱塞套是一对精密 偶件，经配对研磨后不能互 换，要求有高的精度和光洁 度和好的耐磨性，柱塞头部 圆柱面上切有斜槽，并通过 孔道与顶部相通，其目的是 改变循环供油量；柱塞套上 制有进、回油孔，均与泵上 体内低压油腔相通。
3、改善混合气形成的条件
1〕过量供给空气。α般1.5-2.2以使柴油燃烧的比较完全
2〕较高的压缩比。压缩比15-22，以提高压缩行程终 了燃烧室内空气的压力和温度，促使柴油蒸发
3〕较高的喷油压力。喷油压力至少10MP以上，可达 20-25MP，以利于柴油雾化 4〕促使空气运动。利用进气涡流、挤压涡流等加速空 气与油雾的混合
缓燃期以后的燃烧曲轴转角。
这一时期，虽然不喷油，但仍有一少局部柴油没有燃烧完， 随着活塞下行继续燃烧。后燃期没有明显的界限，有时甚至延 长到排气冲程还在燃烧。后燃期放出的热量不能充分利用来作 功，很大一局部热量将通过缸壁散至冷却水中，或随废气排出 ，使发动机过热，排气温度升高，造成发动机动力性下降，经 济性下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机混合气形成特点
•柴油机以柴油为燃料。
由于柴油的蒸发性和流动性都比汽油差，因此柴油机不能像汽油机那样在气缸外部形成可燃混合气。
柴油机的混合气只能在气缸内部形成，即在接近压缩行程终点时，通过喷油器把柴油喷入气缸内，柴油油滴在炽热的空气中受热、蒸发、扩散，并与空气混合形成可燃混合气，最终
•与汽油机相比，柴油机混合气形成的时间极短，只占15°～35°曲轴转角。
燃烧室各处的混合气成分很不均匀，且随时间而变化。
虽然柴油机的平均过量空气系数a＞1，但是在燃烧室内仍然有的地方混合气过浓，燃烧不完全；有的地方混合气过稀，空气得不到充分利用。
•为了改善柴油机的混合气形成与燃烧，燃油系统、燃烧室以及它们之间的相互匹配起着重要的作用。
不同形式的燃烧室对喷油始点、喷油持续角、喷油压力、喷油规律、喷注雾化质量及其在燃烧室内的分布等都有不同的要求。
这些喷油参数的变化对柴油机的经济性、动力性、排放性和
•柴油机燃烧室的形状不胜枚举，一般均按其结构形式分为直喷式燃烧室和分隔式燃烧室两大类。
直喷式燃烧室的容积集中于气缸之中，且其大部分集中于活塞顶上的燃烧室凹坑内。
燃烧室凹坑的形状多种多样，极具创造性。
其中有的为回转体，有的则是非回转体
分隔式燃烧室的容积则一分为二，一部分位于气缸盖中，另一部分则在气缸内。
在气缸内的那部分称主燃烧室，位于气缸盖中的那部分称副燃烧室。
主、副燃烧室之间用通道连通。
分隔式燃烧室又有涡流室燃烧室和预燃室燃烧室之分。
柴油机燃油系统的功用
•1)在适当的时刻将一定数量的洁净柴油增压后以适当的规律喷入燃烧室。
喷油定时和喷油量各缸相同且与柴油机运行工况相适应。
喷油压力、喷注雾化质量及其在燃烧室内
•2)在每一个工作循环内，各气缸均喷油一次，喷油次序与
•3)根据柴油机负荷的变化自动调节循环供油量，以保证柴
•4)储存一定数量的柴油，保证汽车的最大续驶里程。
柴油机燃油系统的组成
•柴油机燃油系统包括喷油泵、喷油器和调速器等主要部件及柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器和高、。
