TH250斗式提升机设计-开题报告
5、机壳：
斗式提升机可以采用整体机壳，也可上升分支和下降分支分别设置机壳，后者可防止两分支上下运动时在机壳空气扰动。在机壳上部设有收尘法兰和窥视孔。在底部设有料位指示，以便物料堆积时自动报警。胶带提升机还需设置防滑防偏监控及速度监测器等电子仪器，一保证斗式提升机的正常运行。
4、可能遇到的问题：
1、铸件的材料选取：铸件根据提升机机体和典型构件所需达到的强度要求，通过查阅资料来进行选材。
2、机壳轮廓尺寸设计：轮廓尺寸一般可以自行设计，但必须保证料斗的运行通畅，同时参考链轮设计，物料提升要求，节约材料的设计要求。
规格
提升最大高度(m)
输送量(m3/h)
斗距(mm)
电机功率(kw)
160型
28
3-8
500
3-7.5
200型
31.5
6-15
500
3-7.5
250型
30.16
10-25
500
4-11
300型
30.16
25-35
500
5.5-15
350型
31
19-40
600
7.5-18.5
400型
32
35-50
600
斗式提升机的主要构件：驱动装置、料斗、牵引构件、壳体、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）。
其中比较重要的设计点有驱动装置、料斗、牵引构件。
1、驱动装置：驱动装置有电动机、减速器、逆止器或制动器及联轴器组成，驱动主轴上装有滚筒或链轮。
2、料斗：
圆柱形斗：深斗：用于干燥，流动性好，很好地撒落的粒状物料的输送。
拟采取设计方法和技术支持
（设计方案、技术要求、实验方法和步骤、可能遇到的问题和解决办法等）
1、设计方案：
斗式提升机的选型：环链式（TH250）斗式提升机
本斗式提升机本机采用掏取式喂料，物料升到顶端在物料重力作用下自行卸料。
2、技术要求：
1、环链式提升机应符合JC460.1和本标准要求如下表,并按照经规定程序批准的设计图样和技术文件制造、安装和使用本标准,图样和技术文件未规定的技术要求,按建材机械、机电行业等有关通用标准执行.
随着国民经济的发展运输机械行业在引进、吸收、消化了世界各国斗式提升机的最新技术，并结合我国实际情况，设计出THG和TDG高效斗式提升机的需要。斗式提升机行业的趋势朝着大型化，系类化，标准化，通用化机电一体化的方向发展。
设计内容和预期成果
内容：
浅斗：深度小，用于潮湿的和流动性的粒状物料。
尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。
3、牵引构件：
橡胶带：用螺钉和弹性垫片固接在带子口，带比斗宽35～40mm。
链条：单链条固接在料斗后壁上；双链与料斗两侧相连。
4、张紧装置：
5、锻件不得有夹层、折叠、裂纹、缎伤、结疤、夹渣等缺陷.
6、提升机应设置料位计、速度监测器和胶带防跑偏装置.
3、设计初步步骤：
1、电动机选型； 2、减速器设计； 3、皮带选型； 4、驱动轴设计及轴承选型、校验； 5、联轴器选型；6、驱动链轮结构设计； 7、料斗和环链设计； 8、独立罩壳设计； 9、电器控制线路设计； 10、提升机的安装、调试及运行
毕业设计(论文)开题报告
学生姓名
专 业
班 级
指导教师姓名
职 称
工作单位
课题来源
课题性质
毕业设计
课题名称
斗式提升机设计
本设计的科学依据
（科学意义和应用前景，国内外研究综述，目前技术现状、水平和发展趋势等）
1、选题意义：
斗式提升机是一种固定装置的机械输送设备，其工作原理是料斗把物料从下面的储藏仓中舀起或物料由其他设备送入料斗，随着输送带或链提升到顶部，绕过顶轮后向下翻转，物料将倾入接受槽内，完成提升。斗式提升机主要用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等颗粒状和块小状物料以及生料、水泥、煤粉等粉状物料，可广泛应用于各种规模的饲料厂、面粉厂、米厂、淀粉厂以及粮库、港口码头等的散装物料的提升。
2、论文综述：
提升机在国内外的发展历程各有千秋，我国古代出现的高转筒车和提水的翻车，就是现代斗式提升机和刮板输送机的皱形；17世纪中叶，开始应用于架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。
1868年，在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。此后，输送机受到机械制造、电机、化工和冶金工业技术进步的影响，不断完善，逐步由完成车间内部的输送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。斗式提升机就是输送机的其中一种。
2、重点解决的技术问题有：
电机的选取，装载和卸载方式选取，料斗、减速器、逆止器、链轮、机壳的设计，牵引链的选取及强度校验，PLC电气电路自动化设计等。
3、预期成果：
本次斗式提升机的设计对象将针对粉状、粒状及小块状的无磨琢及磨琢性小的物料的垂直提升，物料温度在250℃以下。提升量为20 t/h最大提升高度约30米的中等功率斗式提升机。
7.5-22
450型
32.7
42-60
600
7.5-22
2、图样上未注公差尺寸的极限偏差应符合GB 1804的规定,其中机械加工表面为 tTl3级;焊接件非机械加工表面为ITl6级;模锻件非机械加工表面为ITl5级制造.
3、焊接件应符合建材机械焊接的有关的规定.
4、灰铁铸件应符合GB 9439的规定.
我国斗式提升机的设计制造技术是在50年代由前苏联引进的，80年代，几乎没有大的发展。在此期间，虽各行业就使用中存在的一些问题也作过一些改进，如Z1型和钩头链式斗式提升机的设计等工作，但大都因为某些原因未能得到推广。自80年代以后，随着国家改革开放和经济发展的需要，一些大型及重点工程项目引进了一定数量的斗式提升机的颁布 JB 3926—85 及按此要求设计的TD、TH和TB系列的斗式提升机相继问世，是我国斗式提升机技术水平先前迈了一步，但与国际先进水平相比仍存在相当大的差距，尤其是板链式斗式提升机存在的差距更大一些。
TB250型单链斗式提升机说明书
摘要TB型单板链斗式提升机，用于输送堆积密度小于2t/m³的中、大块磨琢性物料，温度不超过250℃。
本次毕业设计设计的TB250型单板链斗提机提升的高度为20米，输送能力为35t/h。
所运的物料为较大块的、有磨琢性的流动性不好的物料，物料的密度为1.5t/m³。
本斗式提升机采用流入式、掏取式、混合式中的流入式装载，离心式、重力式、混合式中的重力式卸载。
张紧方式采用螺旋式、弹簧式、重锤式三种张紧方式中的弹簧式。
由电动机、减速器、逆止器或制动器及联轴器组成驱动装置。
驱动主轴上装有链轮。
为了使结构更加紧凑，进一步节省占地面积，采用直连式电动机，即电动机与减速器直接相联，还采用了带制动轮式联轴器，以达到代替逆止器的作用。
提升机的斗距为200mm，斗容为3md³，料斗运行速度为0.5m/s，主轴转速为24.71r/min。
为了出现故障时使拆卸更加的方便，在斗式提升机的上部设置了一块可拆的挡板。
为了使轴承的定位更加的方便，选用了带座的外球面球轴承。
在上部，轴承及电动机的下部均设置了支架来固定轴承及电动机。
关键词: 斗提机；滚子链；链轮；逆止器AbstractThis graduation designs the TB250 type plank type set tube of design to roll the son chain Bucket Elevator to lift the height that the machine promote as 15 meters, Transport the ability is a 20 t/ h. The material carry for compare the big piece of, whet carve mobility not good of material, the density of the material is 1.4 ts/ m³.This type bucket elevator promote the machine adoption flows into the type, take type of drawing out , the admixture type of afflux type load, leave the heart type, gravity type, the gravity in the admixture type to unload. Bring to the stretch the spiral type, spring coil type, heavy hammer type of the way adoption three kinds of bring to the stretch the spring coil type in the way.From the electric motor, decelerate the machine, negative machine or make to move the machine and join stalk machines to constitute to drive the device. Drive the principal axis to have the chain round up.Structure for make more tightly packed, further save to cover the area, the adoption keep even the type electric motor, namely electric motor and decelerate the machine directly and mutually jioned , still adopted to take to make to move a type jioning stalk machine, to attain replace negative the function of the machine.The bucket that promotes the machine is apart from for the 200 mms, the bucket permits for the 3 md3s, anticipating the bucket movement speed as 0.5 ms/ s, the principal axis turn is a 24.71 rs/ min soon.For appearing to break down make dismantle the convenience unload more, promoted the upper part of the machine to establish a cake of and can dismantle in the type of bucket of block the plank. The fixed position of the bearings for make more of convenience, chose to use to take outside surface of sphere ball bearings of. At the upper part, the lower part of the bearings and electric motor all establishes the support to fix the bearings and electric motors. Key Word: Bucket Elevator；Roller chain；Chain round；Backspin stop machine目录第一章绪论 (1)1.1方案比较 (2)1.1.1斗式提升机的分类 (2)1.1.2斗式提升机的构造： (4)第二章斗式提升机的设计计算 (5)2.1输送能力的计算 (5)2.2料斗的设计及装载卸载方式的选择 (6)2.3运行阻力和驱动功率的计算 (8)2.4电动机的选择与固定 (9)2.5轴的设计 (10)2.6链轮的设计 (16)2.7壳体的设计 (18)2.8选择减速器和驱动链轮轴联接的联轴器 (19)2.9轴承轴承座的选取与固定 (19)2.10斗式提升机弹簧式拉紧装置设计 (20)2.11键的选取与校核 (21)第三章斗式提升机的安装 (23)3.1基础划线 (23)3.2机壳安装 (23)3.2.1吊装法 (23)3.2.2倒装法 (23)3.2.3正装法 (24)3.3传动链轮和改向链轮的安装 (24)3.4链条及链斗的安装 (25)3.5上机壳盖子的安装 (25)3.6传动装置安装 (25)3.7固定架的安装 (25)3.8斗式提升机的调整试运转 (26)3.8.1试运转前的检查 (26)3.8.2试运转的要求 (26)3.8.3钩头重力斗式提升机的安装 (26)第四章斗式提升机运行中的事故分析与处理 (27)4.1运转时发生异常音响 (27)4.2电动机机座振动 (27)4.3漏灰 (27)结论 (28)参考文献 (29)致谢 (30)附录一中文译文 (i)附录二外文资料原文 (vii)TB250型单板链斗式提升机设计第一章绪论改革开放以来，我国建筑业蓬勃发展，城市面貌日新月异。
TH250斗式提升机的设计原理
第1章前言斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。
自80年代以后,随着国家改革开放和经济发展的需要,一些大型及重点工程项目从国外引进了一定数量的斗提机,从而促进了国内斗提机技术的发展。
有关斗提机的部颁标准JB3926—85及按此标准设计的TD、TH 及TB系列斗提机的相继问世,使我国斗提机技术水平向前迈了一大步, 但由于产品设计、原材料、加工工艺和制造水平等方面的原因,使产品在实际使用中技术性能、传递扭矩、寿命、可靠性和噪声等与国际先进水平相比仍存在相当大的差距。
斗式提升机按牵引形式主要分为胶带式、圆环链式和板链式三种,因经济条件、技术水平及使用习惯等原因,国内用户对圆环链式和胶带式斗提机需求量较大,这两种斗提机的技术发展受到较多的关注,而且有较为明显的发展。
TH型是一种圆环链斗式提升机，采用混合式或重力卸料，挖取式装料。
牵引件用优质合金钢高度圆环链。
中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。
链轮采用可换轮缘组合式结构。
使用寿命长，轮缘更换工作简便。
下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。
如煤、水泥、碎石、砂子、化肥、粮食等。
TH型斗式提升机用于各种散状物料的垂直输送。
适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
第2章提升机设计2.1本课题介绍及设计理论2.1.1概述此次设计的任务是研究TH250斗式提升机的工作原理、性能和特点，采用理论联系实际的方法，研究影响斗式提升机效率的影响因素，进行必要的结构改进，提出结构的方案并实施设计。
同时，进行相关结构参数和工艺参数的设计与计算、总体方案设计，总体装配以及传动、机体等部件和相关零部件设计及绘图。
TH250斗式提升机毕业设计说明书论文
毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

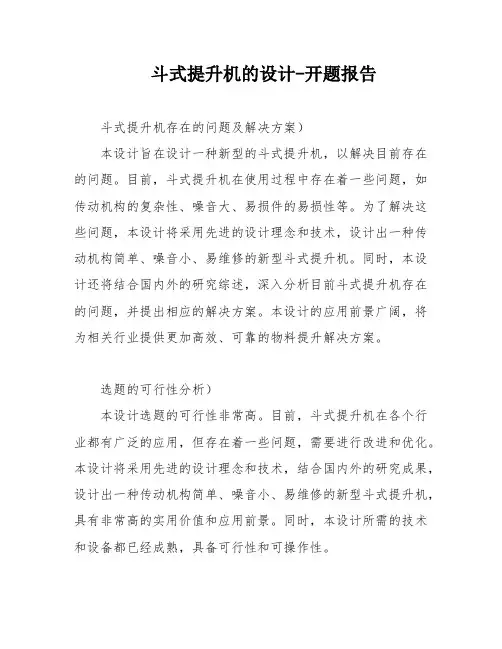

斗式提升机的设计-开题报告
斗式提升机的设计-开题报告斗式提升机存在的问题及解决方案）本设计旨在设计一种新型的斗式提升机，以解决目前存在的问题。
目前，斗式提升机在使用过程中存在着一些问题，如传动机构的复杂性、噪音大、易损件的易损性等。
为了解决这些问题，本设计将采用先进的设计理念和技术，设计出一种传动机构简单、噪音小、易维修的新型斗式提升机。
同时，本设计还将结合国内外的研究综述，深入分析目前斗式提升机存在的问题，并提出相应的解决方案。
本设计的应用前景广阔，将为相关行业提供更加高效、可靠的物料提升解决方案。
选题的可行性分析）本设计选题的可行性非常高。
目前，斗式提升机在各个行业都有广泛的应用，但存在着一些问题，需要进行改进和优化。
本设计将采用先进的设计理念和技术，结合国内外的研究成果，设计出一种传动机构简单、噪音小、易维修的新型斗式提升机，具有非常高的实用价值和应用前景。
同时，本设计所需的技术和设备都已经成熟，具备可行性和可操作性。
设计方案和研究方法）本设计将采用理论分析和实验研究相结合的方法，通过对斗式提升机的工作原理、传动机构、结构设计等方面进行深入研究，设计出一种传动机构简单、噪音小、易维修的新型斗式提升机。
具体而言，本设计将从以下几个方面进行研究：1）斗式提升机的工作原理和传动机构的分析；2）斗式提升机的结构设计和优化；3）新型斗式提升机的制造和实验验证。
通过这些研究，本设计将得出一种传动机构简单、噪音小、易维修的新型斗式提升机的设计方案。
预期成果和意义）本设计的预期成果是设计出一种传动机构简单、噪音小、易维修的新型斗式提升机，并进行实验验证。
这种新型斗式提升机将具有以下优点：1）传动机构简单，结构紧凑，噪音小；2）易维修，易更换易损件；3）提升效率高，能够满足各种物料提升的需求。
这种新型斗式提升机将为相关行业提供更加高效、可靠的物料提升解决方案，具有非常重要的应用价值和社会意义。
设计内容：斗式提升机是一种常用的垂直输送设备，主要由驱动装置、料斗、牵引构件、壳体、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）组成。
斗式提升机的设计
斗式提升机的设计一、选取适合的型号和规格斗式提升机的型号和规格选择是设计的首要任务。
根据物料的类型、粒度、含水率、输送距离等参数，选取合适的机型。
同时，还需要根据工艺要求，确定提升高度、生产能力等参数。
选型过程中要综合考虑机器性能、安全性和经济性。
二、设计驱动系统驱动系统是斗式提升机的核心组成部分，包括主电机、减速器、联轴器等。
主电机的功率要根据物料密度、提升高度、提升速度等参数进行计算。
减速器选择要考虑传动比、扭矩输出等需求。
联轴器的选取要保证传动的可靠性和平稳性。
三、设计斗轮和斗链斗轮和斗链是斗式提升机的关键部件，直接影响输送效果和使用寿命。
斗轮的直径和轮边速度要根据物料的流动性、粒度等特性进行合理选择。
斗链的材料和结构要保证强度和耐磨性。
同时，斗链的张紧方式也需要注意，一般采用重锤张紧或螺栓张紧。
四、设计导向装置导向装置能够保证斗链的稳定运行，减少偏斜和撞击。
常见的导向装置有导轨、导杆等。
导向装置的设计要考虑斗链的张紧方式、输送物料的特性和传动机构的安全性。
五、设计防堵装置防堵装置是斗式提升机的重要组成部分，能够防止物料卡堵和链条断裂等故障。
常见的防堵装置有碰断装置、堵料检测装置等。
防堵装置的设计要考虑物料的流动性、粒度等特性，以及传动链条的张紧状态。
六、设计安全保护装置安全保护装置是确保斗式提升机安全运行的关键。
常见的安全保护装置有限位开关、断电保护装置、防止反向装置等。
安全保护装置的设计要符合国家相关标准和要求，能够有效避免事故发生。
七、设计维护设施为了方便斗式提升机的日常维护和保养，设计中要留出足够的空间，并配置相应的维护设施，如检修平台、梯子、滚筒等。
维护设施的设置要考虑斗式提升机的结构特点和安全要求。
综上所述，斗式提升机的设计涉及到选型、驱动系统、斗轮和斗链、导向装置、防堵装置、安全保护装置和维护设施等方面。
在设计过程中，需要根据物料的特性、工艺要求和安全要求，进行综合考虑，确保设计的斗式提升机能够安全可靠地进行物料输送。
TH、HL型斗式提升机
TH、HL型斗式提升机TH系列斗式提升机产品概述:TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。
TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。
适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。
如煤、水泥、碎石、砂子、化肥、粮食等。
TH 型斗式提升机用于各种散状物料的垂直输送。
适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
TH系列斗式提升机主要特点:1.维护方便，寿命长。
机壳钢板加厚、刚性好。
2.输送物料的温度最高可达250℃。
提升高度运行平稳可靠，噪音小，维护方便。
3.中节机壳具有单通道和双通道两种形式。
改进机型的提升输送量比普通机型提高30%以上。
4.提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。
TH型斗式提升机技术参数表:注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。
注释:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:G=40+0.232·H式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。
Y11J5表示Y型电机功率11KW,JZQ500型减速机。
TH型斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。
牵引件用优质合金钢高度圆环链。
中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。
TH型斗式提升机
本提升机具有以下特点：
1、输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍： 2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且 节约拆3料、、下降部低采了用维了修重费锤；杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常 运转，避免了打滑或脱链； 4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
a6
a7
70
120
20
107
180
28
70
145
25
95
180
30
140
210
30
115
200
30
160
250
30
230
300
35
360
350
35
续表2 传动装置主要尺寸
A1
A9
B1
1245
868
1132
1245
868
1132
1245
868
1132
1307
918
1152
Y4J3
340
1210
870
Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4 Y160L-4 Y180M-4 Y200L2-6 Y200L1-6 Y200L2-6 Y200L-4 Y225S-4 Y225M-4 Y250M-4 Y280S-4
ZQ350-VI- ZQ350-VI-
6Z
5Z
ZQ400-Ⅵ- ZQ400-Ⅵ-
C+2384 C+2390 C+2650 C+2780
斗式提升机设计
斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求也有着非常清楚地分类.
1.按照其传动结构分类
（1）TD系列斗式提升机
TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号叫老且规格少。TD列类斗式提升机是在D系列斗式提升机的基础上经过产品改良而来的。其规格TD100、TD160、TD250、TD315、TD400、TD500、TD630、D800、D1000等型号，其中D160、D250、D315等型号为普遍采用的型号。
（2）TH系列斗式提升机
TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部件，具有很强的机械强度，主要用于提升粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重物料的提升。
（3）NE系列斗式提升机
NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而非斗宽。如NE150是指提升量为150吨每小时而不是斗宽150。NE系列斗式提升机有着很高的提升效率，根据提升速度不同还分有NSE型号和高速板链斗式提升机。
（6）其它型号斗式提升机
常见的斗式提升机还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。
2.按牵引件分类
斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大地的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量较大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性较大的物料，普通胶带物料温度不超过60 C，钢绳胶带允许物料温度达80 C，耐热胶带允许物料温度达120 C，环链、板链输送物料温度可达250 C。斗式提升机最广泛使用的是带式(TD)，环链式(TH)两种型式。用于输送散装水泥时大多采用深型料斗。如TD型带式斗式提升机采用离心式卸料或混合式卸料适用于堆积密度小于1.5t/m3的粉状、粒状物料。TH环链斗式提升机采用混合式或重力式卸料用浅斗。
斗式提升机的设计-开题报告
尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。
3、牵引构件：
橡胶带：用螺钉和弹性垫片固接在带子口，带比斗宽35～40mm。
链条：单链条固接在料斗后壁上；双链与料斗两侧相连。
4、张紧装置：
毕业设计(论文)开题报告
学生姓名
专 业
班 级
指导教师姓名
职 称
工作单位
课题来源
课题性质
毕业设计
课题名称
斗式提升机设计
本设计的科学依据
（科学意义和应用前景，国内外研究综述，目前技术现状、水平和发展趋势等）
1、选题意义：
斗式提升机是一种固定装置的机械输送设备，其工作原理是料斗把物料从下面的储藏仓中舀起或物料由其他设备送入料斗，随着输送带或链提升到顶部，绕过顶轮后向下翻转，物料将倾入接受槽内，完成提升。斗式提升机主要用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等颗粒状和块小状物料以及生料、水泥、煤粉等粉状物料，可广泛应用于各种规模的饲料厂、面粉厂、米厂、淀粉厂以及粮库、港口码头等的散装物料的提升。
斗式提升机的主要构件：驱动装置、料斗、牵引构件、壳体、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）。
其中比较重要的设计点有驱动装置、料斗、牵引构件。
1、驱动装置：驱动装置有电动机、减速器、逆止器或制动器及联轴器组成，驱动主轴上装有滚筒或链轮。
2、料斗：
圆柱形斗：深斗：用于干燥，流动性好，很好地撒落的粒状物料的输送。
2、论文综述：
提升机在国内外的发展历程各有千秋，我国古代出现的高转筒车和提水的翻车，就是现代斗式提升机和刮板输送机的皱形；17世纪中叶，开始应用于架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。
斗式提升机设计范文
斗式提升机设计范文
一、概述
龙门提升机是一种用来运送人或货物的起重设备，也可以作为节点式站台设计和节点式运输系统的一部分。
它是一种采用轨道及提升装置对载货平台进行升降的机械设备。
龙门提升机以精确稳定、运行平稳、安全可靠、低能耗、机械、电器、液压等技术为主要特点，是提升重型物品的理想设备。
二、结构设计
1、构造性设计
龙门提升机主要由支架、轨道、电梯平台、电机组、液压系统组成，其中支架是将龙门提升机固定在支撑结构上的结构部件，轨道是作为电梯平台运行的轨道，电梯平台上装有货物及人员等，电机组用于驱动电梯平台运行，液压系统用于提供液压动力，控制电梯平台升降。
2、控制系统设计
龙门提升机控制系统主要包括电控系统、液压传动系统、保护系统、液压控制器、绝缘保护等，其中电控系统包括变频控制器、智能控制器，它们结合使用可以调节电机的转速，实现电梯平台的精细控制；液压传动系统主要由变频器、液压泵、液压缸、液压控制器组成，它们能够把电机的转动能量转化成液压能量。
