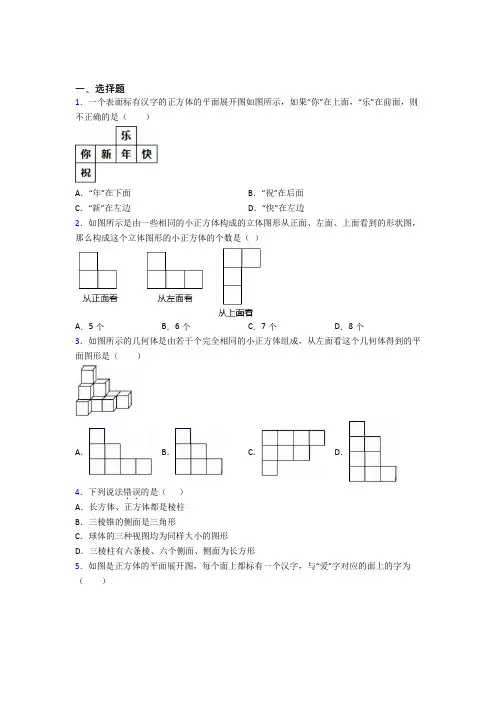

《丰富的图形世界》试题及答案.pdf
(常考题)北师大版初中数学七年级数学上册第一单元《丰富的图形世界》测试题(答案解析)
一、选择题1．一个表面标有汉字的正方体的平面展开图如图所示，如果“你”在上面，“乐”在前面，则不正确的是（）A．“年”在下面B．“祝”在后面C．“新”在左边D．“快”在左边2．如图所示是由一些相同的小正方体构成的立体图形从正面、左面、上面看到的形状图，那么构成这个立体图形的小正方体的个数是（）A．5个B．6个C．7个D．8个3．如图所示的几何体是由若干个完全相同的小正方体组成，从左面看这个几何体得到的平面图形是（）A．B．C．D．4．下列说法错误．．的是（）A．长方体、正方体都是棱柱B．三棱锥的侧面是三角形C．球体的三种视图均为同样大小的图形D．三棱柱有六条棱、六个侧面、侧面为长方形5．如图是正方体的平面展开图，每个面上都标有一个汉字，与“爱”字对应的面上的字为（）A．大B．美C．綦D．江6．如图是一个正方体的展开图，把展开图折叠成正方体后，标有“☆“的一面相对面上的字是（）A．神B．奇C．数D．学7．下列图形是正方体展开图的是（）A．B．C．D．8．如图是正方体的平面展开图，则与“梅”字相对的字是（）A．侨B．香C．牛D．旺9．若一个几何体的表面展开图如图所示，则这个几何体是（）A．三棱柱B．四棱柱C．三棱锥D．四棱锥10．如图是正方体的表面展开图，则“乐”字相对面上的字为（）A．南B．开C．生D．快11．几何体的下列性质：①侧面是平行四边形；②底面形状相同；③底面平行；④棱长相等．其中棱柱具有的性质有()A．1个B．2个C．3个D．4个12．用一个平面去截正方体，所得截面的形状不可能是（）A．正方形B．梯形C．三角形D．七边形二、填空题13．某正方体的每个面上都有一个汉字，如图是它的一个展开图，则在原正方体中，与“我”字所在面相对的面上的汉字是___．14．一个小立方块的六个面分别标有字母A、B、C、D、E、F,从三个不同方向看到的情形如图所示,其中A、B、C、D、E、F分别代表数字-2、-1、0、1、2、3,则三个小立方块的下底面所标字母代表的数字的和为_____15．如图是每个面上都有一个汉字的正方体的一种展开图，那么在正方体的表面与“迎”相对应的面上的汉字是______。
【2024秋】最新鲁教版五四制六年级上册数学第一章《丰富的图形世界》测试卷(含答案)
【2024秋】最新鲁教版五四制六年级上册数学第一章《丰富的图形世界》测试卷（含答案）一、选择题(每题3分，共36分)1．[2024·潍坊安丘市月考母题·教材P5习题T3]下列几何体是柱体的有()A．2个B．3个C．4个D．5个2．下列几何体中，可以由平面图形绕某条直线旋转一周得到的是()A B C D3．下列物体中，从三个方向看到的都是圆的是()A B C D4．如图，沿线段OA将该圆锥的侧面剪开并展平，得到的圆锥的侧面展开图是()(第4题)A．三角形B．正方形C．扇形D．圆5．[2024·青岛期中]如图，往一个密封的正方体容器中持续注入一些水，注水的过程中，可将容器任意放置，水平面的形状不可能是()(第5题)A．三角形B．正方形C．六边形D．七边形6．[2023·枣庄滕州市西岗中学期末]一个棱柱有10个顶点，所有侧棱长的和是40cm，则每条侧棱长是()A．7cm B．8cm C．9cm D．10cm7．下列说法错误的是()A．长方体、正方体都是棱柱B．六棱柱有18条棱、6个侧面、12个顶点C．三棱柱的侧面是三角形D．圆柱由2个平面和1个曲面围成8．[立德树人爱国教育]如图是一个多面体的表面展开图，每个面都标注了字．若该多面体的底面的字是5，则该多面体的上面的字是()(第8题)A．建B．国C．周D．年9．[2024·济南市中区期末母题·教材P14习题T3]如图，图①和图②中所有的正方形都完全相同，将图①的正方形放在图②中的某一位置，其中所组成的图形不能围成正方体的是()(第9题)A．①B．②C．③D．④10．[2023·烟台]如图，对正方体进行两次切割，得到如图⑤所示的几何体，则图⑤几何体从上面看到的平面图形为()A B C D 11．[2024·烟台牟平区期中]用大小相同的小立方体搭成如图所示的几何体，现拿掉其中的一个小立方体后，从左面看这个几何体得到的平面图形的面积与拿掉前相同，则这个拿掉的小立方体可以是()(第11题)A．②或④B．②或③C．①或②或③D．②或③或④12．[新视角规律探究题]如图①，将正方体骰子放置于水平桌面上(相对面上的点数分别为1和6，2和5，3和4)，在图②中，将骰子向右旋转90°，然后在桌面上按顺时针方向旋转90°，则完成一次变换．若骰子的初始位置为图①所示的状态，那么按上述规则连续完成2023次变换后，骰子朝上一面的点数是()(第12题)A．6 B．5 C．3 D．1二、填空题(每题3分，共18分)13．将一枚硬币在桌面上快速旋转，可看到一个球，这种现象说明．14．[2024·淄博一模]用相同的小正方体摆成某种模型，从三个不同方向看到的模型的形状图如图所示，则这个模型是由个小正方体摆放而成的．(第14题)15．从三个不同方向看同一个几何体的形状图如图所示，则这个几何体的侧面积是cm2．(第15题)16．[2024·青岛城阳区期末]如图，将此长方形绕虚线旋转一周，得到的几何体的侧面积是cm2．(结果保留π)(第16题)17．如图，用经过A，B，C三点的平面截去正方体的一角，变成一个新的多面体，若这个多面体的面数为m，棱数为n，则m＋n＝．(第17题)18．[2024·烟台芝罘区期末]如图是由相同大小的小正方体搭成的几何体从不同方向看到的形状图，搭这个几何体最多需要用个小正方体．(第18题)三、解答题(共66分)19．(10分)写出如图所示的平面展开图折叠后所得几何体的名称．20．(10分)[2024·济南济阳区期中]从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．21．(10分)如图是一个几何体从正面、左面、上面看到的形状图，求这个几何体的表面积．(结果保留π)22．(12分)[2024·泰安新泰市期中]如图，加工一个长5cm，宽3cm，高4cm 的长方体铁块，选择面积最小的一个面，从该面的正中间打一个直径为2cm 的圆孔，一直贯穿到对面就可以做成一个零件．(1)这个零件的体积大约是多少立方厘米(π取3)？(2)为了防止零件生锈，工人师傅给该零件与空气接触的面都喷上油漆，则所喷油漆的面积大约是多少平方厘米(π取3)？23．(12分)[新考向知识情境化]某同学的茶杯是圆柱形，如图①所示，有一只蚂蚁从A处沿侧面爬行到母线CD的中点B处，如果蚂蚁爬行的路线最短，请利用展开图画出这条最短路线．解：将圆柱的侧面展开成一个长方形，如图②所示，则A，B分别位于图②中所示的位置，连接AB，AB即是这条最短路线．问题：一个正方体放在桌面上，如图③所示，有一只蚂蚁从A处沿正方体表面爬行到侧棱GF的中点M处，如果蚂蚁爬行的路线最短，最短路线有几条？请利用展开图画出最短路线．24．(12分)[新视角归纳猜想题]如图①②③是将正方体截去一部分后得到的几何体．(1)根据要求填写表格：(2)猜想(3)根据(2)中的猜想计算，若一个几何体有2024个顶点，3036条棱，试求出它的面数．答案一、1．C【点拨】如图，各个几何体的名称如下：因此这些几何体中，是柱体的有四棱柱、三棱柱、圆柱、三棱柱，共有4个．2．B3．C【点拨】A．从正面、上面、左面看到的形状图分别是长方形、圆、长方形；B．从正面、上面、左面看到的形状图分别是三角形、圆(有圆心)、三角形；D．从正面、上面、左面看到的形状图都是正方形．4．C5．D【点拨】正方体有六个面，注水的过程中，可将容器任意放置，水平面最多与六个面相交得六边形，最少与三个面相交得三角形，所得水平面的形状可能是三角形、四边形、五边形和六边形，不可能出现七边形．6．B【点拨】因为一个棱柱有10个顶点，所以该棱柱是五棱柱，所以它的每条侧棱长是40÷5＝8(cm)．7．C【点拨】三棱柱的侧面是长方形．8．A9．A【点拨】根据正方体的展开图的特征，11种情况中，“1－4－1型”6种，“2－3－1型”3种，“2－2－2型”1种，“3－3型”1种，逐一对四个位置进行判断，发现只有放在①处时，不能围成正方体．10．A【点拨】注意所有看到的棱都应表现在看到的平面图形中．11．D【点拨】拿掉小立方体②或③或④后，从左面看这个几何体所得到的平面图形都与原几何体从左面看所得到的平面图形相同，因此可以拿掉小立方体②或③或④．12．B【点拨】根据题意可知，连续3次变换是一个循环，因为2023÷3＝674……1，所以第2023次变换与第1次变换相同．所以连续完成2023次变换后，骰子朝上一面的点数是5．二、13．面动成体14．515．36【点拨】这个几何体是三棱柱，4×3×3＝36(cm2)．故这个几何体的侧面积是36cm2．16．12π【点拨】由题意可知该长方形绕虚线旋转得到圆柱体，其侧面积＝2π×2×3＝12π(cm2)．17．19【点拨】根据题意得m＝6＋1＝7，n＝12，所以m＋n＝7＋12＝19．18．7【点拨】由从正面看到的形状图可以看出，几何体从左到右共三列，第一列最多2层，第二列最多1层，第三列最多1层；由从左面看到的形状图可以看出，几何体从左到右共两列，第一列最多1层，第二列最多2层，所以第一层最多有6个，第二层最多有1个，最多需要小正方体6＋1＝7(个)．三、19．【解】①圆锥．②五棱柱．③圆柱．20．【解】几何体的形状图如图所示．21．【解】由题图可得这个几何体的表面展开后是3个长方形与2个扇形，其侧面积为3×3×2π×2＋3×2＋3×2＝9π＋12，上、下底面的面积和为4π×22＝6π，2×34故这个几何体的表面积为9π＋12＋6π＝15π＋12．＝1(cm)．22．【解】(1)圆孔的半径r＝22根据题意，得5×3×4－πr2×5≈45(cm3)，所以这个零件的体积大约是45cm3．(2)由题意，得(3×4＋3×5＋4×5)×2－2×πr2＋2πr×5≈118(cm2)．所以所喷油漆的面积大约是118cm2．23．【解】将正方体的部分侧面展开，作出线段AM，最短路线有2条，如图①②所示．24．【解】(1)7；9；14；6；8；12；7；10；15(2)f＋v－e＝2．(3)因为v＝2024，e＝3036，f＋v－e＝2，所以f＋2024－3036＝2，解得f＝1014，即它的面数是1014．。
新思维--丰富的图形世界(完整版)
20.丰富的图形世界1.如图是正方体的展开图，则原正方体相对两个面上的数字之各的最小值是___________.解析:根据相对面相隔一个面得到的相对的2个数，相加后比较即可.根据题设可得2和6是相对的两个面；3和4是相对两个面；1和5是相对的两个面∵2+6=8，3+4=7，1+5=6所以原正方体相对两个面上的数字和最小的是6.2.由几个相同的小正方体搭成的几何体的视图如图所示，则搭成这个几何体的小正方体的个数是________________.解析:综合三视图，我们可得出，这个几何体的底层应该有2+1=3个小正方体；第二层应该有1个小正方体；第三层应该有1个小正方体；因此搭成这个几何体的小正方体的个数是3+1+1=5个.3.一个长方体的左视图、俯视图及相关数据如图所示，则其主视图的面积为________.解析:由左视图可得长方体的高为2；由俯视图可得长方体的长为4。
∵主视图表现长方体的长和高，由长方形面积公式可得主视图的面积为248S ab ==⨯=4.如图，下列几何体是由棱长为1的小立方体按一定规律在地面上摆成的，若将露出的表面涂上颜色(底面不涂色)，则第n 个几何体中只有两个面涂色的小立方体共有_________个.解析:由题意可知:(1)第1个几何体中只有两个面涂色的小正方体有4个(2)第2个几何体中只有两个面涂色的小正方体有12个(3)第3个几何体中只有两个面涂色的小正方体有20个(4)第4个几何体中只有两个面涂色的小正方体有28个以上数据表明，只有两个面涂色的小正方体的数量是4的倍数414=⨯，1234=⨯，2054=⨯，2874=⨯，依此类推可得第n 个几何体中只有两个面涂色的小正方体的个数为(21)484n n -⨯=-5.一个画家有14个边长为1m 的正方体，他在地面上把它们摆成如图的形式，然后他把露出的表面都涂上颜色，那么被涂颜色的总面积为( )A.19m 2B.41m 2C.33m 2D.34m 2解析:第一步:先把露出的表面分面两部分-------向上的部分和面向侧面的部分(包括面向前后左右的)，先计算面向上面的:显然，把它们压力到一个平面上就会发现这部分的面积总和相当于9个正方形的面积。

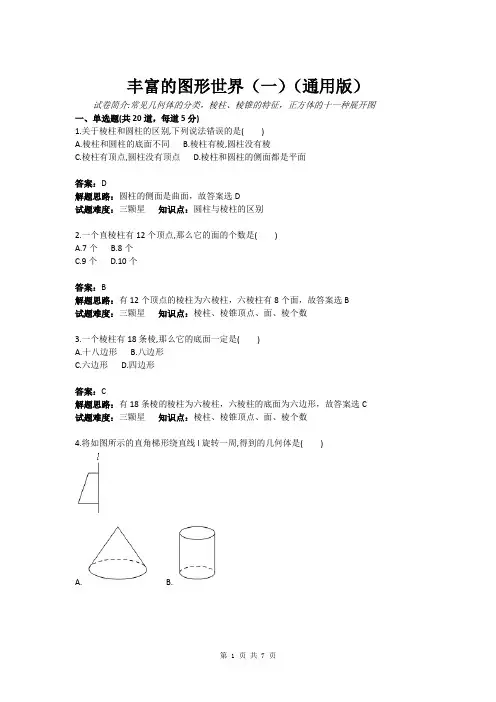

丰富的图形世界(一)(通用版)(含答案)
丰富的图形世界（一）（通用版）试卷简介:常见几何体的分类，棱柱、棱锥的特征，正方体的十一种展开图一、单选题(共20道，每道5分)1.关于棱柱和圆柱的区别,下列说法错误的是( )A.棱柱和圆柱的底面不同B.棱柱有棱,圆柱没有棱C.棱柱有顶点,圆柱没有顶点D.棱柱和圆柱的侧面都是平面答案：D解题思路：圆柱的侧面是曲面，故答案选D试题难度：三颗星知识点：圆柱与棱柱的区别2.一个直棱柱有12个顶点,那么它的面的个数是( )A.7个B.8个C.9个D.10个答案：B解题思路：有12个顶点的棱柱为六棱柱，六棱柱有8个面，故答案选B试题难度：三颗星知识点：棱柱、棱锥顶点、面、棱个数3.一个棱柱有18条棱,那么它的底面一定是( )A.十八边形B.八边形C.六边形D.四边形答案：C解题思路：有18条棱的棱柱为六棱柱，六棱柱的底面为六边形，故答案选C 试题难度：三颗星知识点：棱柱、棱锥顶点、面、棱个数4.将如图所示的直角梯形绕直线l旋转一周,得到的几何体是( )A. B.C. D.答案：D解题思路：根据直角梯形上下底不同得到旋转一周后上下底面圆的大小也不同，进而得到旋转一周后得到的几何体的形状．故答案选D试题难度：三颗星知识点：面动成体5.在下列结论中,错误的是( )A.棱柱的侧面数与侧棱数相同B.棱柱的棱数一定是3的倍数C.棱柱的面数一定是奇数D.棱柱的顶点一定是偶数答案：C解题思路：四棱柱有6个面，面数位偶数，故答案选C试题难度：三颗星知识点：棱柱、棱锥顶点、面、棱个数6.下列几何体中,每个面都由同一种图形组成的是( )A.圆柱B.圆锥C.三棱柱D.正方体答案：D解题思路：正方体的每个面均为正方形，故答案选D试题难度：三颗星知识点：柱、锥展开图7.下列几何体:①圆柱;②圆锥;③正方体;④四棱柱,其中面数相同的是( )A.①②.B.①③C.②③D.③④答案：D解题思路：圆柱有3个面，圆锥有2个面，正方体和四棱柱均有6个面，故答案选D试题难度：三颗星知识点：棱柱、棱锥顶点、面、棱个数8.下列平面图形中不能围成正方体的是( )A. B.C. D.答案：C解题思路：由正方体的11种侧面展开图可知答案为C试题难度：三颗星知识点：正方体的展开图9.从如图的纸板上11个无阴影的正方形中选1个(将其余10个都剪去),与图中5个有阴影的正方形折成一个正方体,不同的选法有( )A.3种B.4种C.5种D.6种答案：B解题思路：由正方体的11中表面展开图可知有如下4中选法：试题难度：三颗星知识点：正方体的表面展开图10.如图是一个三棱柱,下列图形中,能通过折叠围成这个三棱柱的是( )A. B.C. D.答案：B解题思路：利用三棱柱及其表面展开图的特点解题．试题难度：三颗星知识点：柱锥展开图11.将图沿虚线折起来便可做一个正方体,这个正方体中与数字“2”相对的是( )A.6B.5C.4D.1答案：B解题思路：将此展开图折叠后发现，1对面的数字是3，2对面的数字是5，4对面的数字是6，故与数字2相对的是5．试题难度：三颗星知识点：正方体展开图——相对面12.如图所示的物体是一个几何体,其主视图是( )A. B.C. D.答案：C解题思路：图示是个圆台，因此主视图是梯形，选C试题难度：三颗星知识点：几何体的三视图13.一个正方体的表面展开图如图所示,每一个面上都写有一个数,并且相对两个面上所写的两个数之和都相等,那么( )A.a=1,b=5B.a=5,b=1C.a=11,b=5D.a=1,b=11答案：A解题思路：8的相对面是a，b的相对面是4，-6的相对面是15，由题知，相对面上两数之和都相等，因此8+a=b+4=-6+15=9，所以a=1，b=5试题难度：三颗星知识点：正方体展开图——相对面14.如图,下列四个图形折叠后,能得到上边正方体的是( )A. B.C. D.答案：C解题思路：由图可知“七”“年”“级”三个面彼此相邻，且“七”、“年”、“级”的对面都是空白，因此可知C正确试题难度：三颗星知识点：正方体的展开图15.一个正方体,六个面上分别写着六个连续的整数,且每个相对面上的两个数之和相等,如图,你能看到的数为3,6,7,则六个整数的和为( )A.27B.28C.33D.34答案：C解题思路：由题可知道五个数字3,4,5,6,7，所以第六个数字可能是2或者8，如果是2的话，2+7=3+6，可知3的相对面上是6，而图中3和6是相邻面，因此第六个数字只能是8，此时3+8=4+7=5+6，满足题中的条件，六个整数的和是33．试题难度：三颗星知识点：骰子找相对面和相邻面16.一个小立方块的六面分别标有字母A,B,C,D,E,F,如图是从三个不同方向看到的情形,则A,B,E 的对面分别是( )A.E、D、FB.E、F、DC.F、D、ED.F、D、C答案：D解题思路：由①可知，D的相邻面是C和F，由②可知，D的相邻面是A和E，因此D的四个相邻面是C，F，A，E，一个相对面是B；同理，由②和③可知A的相邻面是B，C，D，E，相对面是F；E的相对面只能是C．试题难度：三颗星知识点：正方体展开图——相邻面17.如图是由一些相同的小正方体构成的立体图形的三种视图.那么构成这个立体图形的小正方体有( )A.4个B.5个C.6个D.7个答案：B解题思路：结合主视图和左视图在俯视图中标注数字来解决问题，如图：因此答案为B试题难度：三颗星知识点：几何体的三视图18.用一个平面去截五棱柱,则截面不可能是( )A.三角形B.四边形C.五边形D.圆答案：D解题思路：五棱柱的侧面为平面，面面相交得直线，而圆为曲面，故答案为D试题难度：三颗星知识点：几何体的截面19.从多边形一条边上的一点(不是顶点)出发,连接各个顶点得到100个三角形,则这个多边形的边数为( )A.99B.100C.101D.102答案：C解题思路：从n边形一条边上的一点（不是顶点）出发，连接各个顶点得到(n-1)个三角形，故答案选C试题难度：三颗星知识点：多边形的内角和20.一个多边形的内角和为1260°,则它是( )A.五边形B.七边形C.九边形D.十边形答案：C解题思路：n边形的内角和为(n-2)×180°，代入(n-2)×180°=1260°可得n=9，故答案选C试题难度：三颗星知识点：多边形的内角和。
第一章 丰富的图形世界(知识归纳+题型突破)(解析版)
第一章丰富的图形世界1、认识常见几何体的基本特征，能对这些几何体进行正确的识别和简单的分类；2、经历展开与折叠、切截以及从不同方向看等数学活动，积累数学活动经验；3、在平面图形与几何体相互转换等的活动过程中，发展空间观念；4、通过丰富的实例，进一步认识点、线、面，了解有关点、线及某些平面图形的一些简单性质；5、初步体会从不同方向看同一物体时可能看到不同的图形，能识别简单物体的三视图（主视图、俯视图、和左视图），会画立方体极其简单组合体的三种视图；6、了解棱柱、圆柱、圆锥的侧面展开图，能根据展开图想象和制作立体模型；知识点1：立体图形1．定义：图形的各部分不都在同一平面内，这样的图形就是立体图形，如长方体、圆柱、圆锥、球等．棱柱、棱锥也是常见的立体图形．拓展：常见的立体图形有两种分类方法：2．棱柱的相关概念：在棱柱中，相邻两个面的交线叫做棱，相邻两个侧面的交线叫做侧棱．通常根据底面图形的边数将棱柱分为三棱柱、四棱柱、五棱柱、六棱柱……它们底面图形的形状分别为三角形、四边形、五边形、六边形……（如下图）拓展：（1）棱柱所有侧棱长都相等．棱柱的上、下底面的形状相同，侧面的形状都是平行四边形．（2）长方体、正方体都是四棱柱．（3）棱柱可分为直棱柱和斜棱柱．直棱柱的侧面是长方形，斜棱柱的侧面是平行四边形．3．点、线、面、体：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥等都是几何体,几何体也简称体；包围着体的是面,面有平的面和曲的面两种；面和面相交的地方形成线，线也分为直线和曲线两种；线和线相交的地方形成点．从上面的描述中我们可以看出点、线、面、体之间的关系．此外，从运动的观点看：点动成线，线动成面，面动成体．知识点2：展开与折叠有些立体图形是由一些平面图形围成，将它们的表面适当剪开，可以展开成平面图形，这样的平面图形称为相应立体图形的展开图．知识点3：截一个几何体用一个平面去截一个几何体，截出的面叫做截面．截面的形状可能是三角形、四边形、五边形、六边形或圆等等．知识点4：从三个方向看物体的形状一般是从以下三个方向：(1)从正面看；(2)从左面看；(3)从上面看．（如下图）题型一立体图形的辨析【典例1】（2022秋•沈丘县月考）下列几何体是柱体的有（ ）A．2个B．3个C．4个D．5个【答案】C【解答】解：如图，各个几何体的名称如下：因此这些几何体中，是柱体的有四棱柱、三棱柱、圆柱，三棱柱，共有4个，故选：C．【变式1-1】（2023•平谷区二模）下列几何体中，是圆锥的为（ ）A．B．C．D．【答案】D【解答】解：A．属于长方体（四棱柱），不合题意；B．属于三棱锥，不合题意；C．属于圆柱，不合题意；D．属于圆锥，符合题意；故选：D．【变式1-2】（2022秋•揭西县期末）一个棱柱有8个面，这是一个（ ）A．四棱柱B．六棱柱C．七棱柱D．八棱柱【答案】B【解答】解：由n棱柱有n个侧面，2个底面，共有（n+2）个面可得，n+2＝8，解得n＝6，即这个几何体是六棱柱，故选：B．【变式1-3】（2022秋•新化县期末）下列几何体中，属于柱体的有（ ）A．1个B．2个C．3个D．4个【答案】B【解答】解：第一个图是圆锥；第二个图是三棱锥；第三个图是正方体，也是四棱柱；第四个图是球；第五个图是圆柱；其中柱体有2个，即第三个和第五个，故选：B．题型二点线面体【典例2-1】（2022秋•榕城区期末）下列四个选项绕直线旋转一周可以得到如图立体图形的是（ ）A．B．C．D．【答案】A【解答】解：由长方形绕着它的一边所在直线旋转一周可得到圆柱体，如图立体图形是两个圆柱的组合体，则需要两个一边对齐的长方形，绕对齐边所在直线旋转一周即可得到．故选：A．【典例2-2】（2022秋•市南区期末）下面现象说明“线动成面”的是（ ）A．旋转一扇门，门在空中运动的痕迹B．扔一块小石子，石子在空中飞行的路线C．天空划过一道流星D．汽车雨刷在挡风玻璃上面画出的痕迹【答案】D【解答】解：A、旋转一扇门，门在空中运动的痕迹是“面动成体”，故本选项错误；B、扔一块小石子，石子在空中飞行的路线是“点动成线”，故本选项错误；C、天空划过一道流星是“点动成线”，故本选项错误；D、汽车雨刷在挡风玻璃上面画出的痕迹是“线动成面”，故本选项正确．故选：D．【变式2-1】（2022秋•福鼎市期中）下列图形绕虚线旋转一周，能形成圆柱体的是（ ）A．B．C．D．【答案】B【解答】解：矩形绕着一条边所在的直线旋转一周，所得到的几何体是圆柱体，故选：B．【变式2-2】（2022秋•南海区期中）把一个半圆立起来旋转成一个球体，这种现象说明（ ）A．线动成面B．点动成线C．面动成体D．以上都不对【答案】C【解答】解：从运动的观点可知，这种现象说明面动成体．故选：C．题型三立体图形的展开【典例3】（2023•威远县校级一模）如图是某个几何体的展开图，该几何体是（ ）A．三棱锥B．三棱柱C．圆柱D．圆锥【答案】B【解答】解：从展开图可知，该几何体有五个面，两个三角形的底面，三个长方形的侧面，因此该几何体是三棱柱，故选：B．【变式3-1】（2023•长安区二模）如图，是一个几何体的表面展开图，则该几何体是（ ）A．正方体B．长方体C．四棱柱D．四棱锥【答案】D【解答】解：由图知，该几何体为四棱锥，故选：D．【变式3-2】（2023•新华区模拟）将如图所示的长方体包装盒沿某些棱剪开，且使六个面连在一起，然后铺平，则得到的图形不可能是（ ）A．B．C．D．【答案】D【解答】解：A、符合长方体的展开图的特点，是长方体的展开图，故此选项符合题意；B、符合长方体的展开图的特点，是长方体的展开图，故此选项符合题意；C、符合长方体的展开图的特点，是长方体的展开图，故此选项符合题意；D、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意．故选：D．【变式3-3】（2022秋•西城区期末）如图是某个几何体的展开图，则该几何体是（ ）A．五棱柱B．长方体C．五棱锥D．六棱柱【答案】A【解答】解：从展开图可知，该几何体有七个面，两个五边形的底面，五个长方形的侧面，因此该几何体是五棱柱，故选：A．题型四正方体的展开图【典例5】（2022秋•沈丘县期末）如图，是一个正方体的表面展开图，则“2”所对的面是（ ）A．0B．9C．快D．乐【答案】B【解答】解：“222”这种展开图的对应面的特征是：14，25，36，也就是2与9，0与快，1与乐相对．故选：B．【变式4-1】（2022秋•衡南县期末）将如图所示的正方体沿某些棱展开后，能得到的图形是（ ）A．B．C．D．【答案】C【解答】解：将如图所示的正方体沿某些棱展开后，能得到的图形是C．故选：C．【变式4-2】（2023•萍乡模拟）如图是一个正方体纸盒的外表面展开图，则这个正方体是（ ）A．B．C．D．【答案】D【解答】解：∵由图可知，有1个实心圆点与1个空心圆点相对，∴只有D符合题意．故选：D．【变式4-3】（2022秋•洛江区期末）如图，是一个正方体的六个面的展开图形，则“力”所对的面是 我 ．【答案】我．【解答】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“力”相对的字是“我”；故答案为：我．题型五几何体的截面【典例5】（2023春•丹徒区期末）如图，将一块长方体的铁块沿虚线切割，则截面图是（ ）A．B．C．D．【答案】C【解答】解：其截面的形状是长方形，即故选：C．【变式5-1】（2022秋•蜀山区期末）用一个平面分别去截三棱柱、长方体、圆柱、圆锥，截面形状可能是三角形的几何体有（ ）A．1个B．2个C．3个D．4个【答案】C【解答】解：①三棱柱能截出三角形；②长方体沿体面对角线截几何体可以截出三角形；③圆柱不能截出三角形；④圆锥能截出三角形；故截面可能是三角形的有3个．故选：C．【变式5-2】（2022秋•南关区校级期末）用一平面去截下列几何体，其截面可能是长方形的有（ ）A．1个B．2个C．3个D．4个【答案】C【解答】解：圆锥用平面去截不可能得到长方形，圆柱、长方体、四棱柱用平面去截可能得到长方形，∴用一平面去截以上几何体，其截面可能是长方形的有3个，故选：C．【变式5-3】（2023•咸丰县一模）如图，在一个正方体纸盒上切一刀，切面与棱的交点分别为A，B，C，切掉角后，将纸盒剪开展成平面，则展开图不可能是（ ）A．B．C．D．【答案】B【解答】解：选项A、C、D折叠后都符合题意，只有选项B折叠后两个剪去三角形与另一个剪去的三角形不交于一个顶点，与正方体三个剪去三角形交于一个顶点不符．故选：B．题型六判断正方体的个数【典例6】（2023•崂山区三模）一个由若干个大小相同的小立方块搭成的几何体，从正面和从上面看到的形状图如图所示，则搭成这样的几何体最多、最少需要的小立方块的个数分别为（ ）A．10，7B．9，7C．11，7D．11，8【答案】B【解答】解：在俯视图的对应位置上标注，需要几何体最少和最多时该位置所摆放的正方体的个数，如图所示：因此最多需要：3+3+1+3＝9（个），最少需要：3+2+1+1＝7（个），故选：B．【变式6-1】（2023•黑龙江模拟）一个几何体由若干个大小相同的小立方块搭成，如图分别是它的主视图和俯视图，若该几何体所用小立方块的个数为n个，则n的最小值为（ ）A．9B．11C．12D．13【答案】A【解答】解：根据主视图、俯视图，可以得出最少时，在俯视图的相应位置上所摆放的个数，其中的一种情况如下：最少时需要9个，因此n的最小值为9．故选：A．【变式6-2】（2023•内蒙古）几个大小相同的小正方体搭成几何体的俯视图如图所示，图中小正方形中数字表示对应位置小正方体的个数，该几何体的主视图是（ ）A．B．C．D．【答案】D【解答】解：观察图形可知，该几何体的主视图有3列，从左到右正方形的个数分别为1、2、2，即．故选：D．【变式6-3】（2023•佳木斯三模）由几个大小相同的小正方体搭建而成的几何体的主视图和俯视图如图所示，则搭建这个几何体所需要的小正方体的个数可能为（ ）A．5个B．6个C．5个或6个D．6个或7个【答案】C【解答】解：由俯视图易得最底层有3个正方体，由主视图第二层最少有2个正方体，最多有3个，那么最少有3+2＝5个立方体，最多有3+3＝6个．故选：C．【变式6-4】（2023•郸城县一模）如图所示的是由几个小立方块所搭的几何体俯视图，小正方形中的数字表示该位置上小立方块的个数，则这个几何体的主视图是（ ）A．B．C．D．【答案】B【解答】解：根据题意得：主视图有3列，每列小正方数形数目分别为3，2，2，主视图为，故选：B．题型七由三视图判断几何体【典例7】（2023•合肥三模）如图是某一几何体的俯视图与左视图，则这个几何体可能为（ ）A．B．C．D．【答案】C【解答】解：如图是某一几何体的俯视图与左视图，则这个几何体可能为：．故选：C．【变式7-1】（2023•天桥区三模）用3个同样的小正方体摆出的几何体，从三个方向看到的图形分别如图：这个几何体是（ ）A．B．C．D．【答案】B【解答】解：由俯视图可知，小正方体摆出的几何体为：，故选：B．【变式7-2】（2023•礼泉县一模）如图是某几何体的三视图，该几何体是（ ）A．圆柱B．五棱柱C．长方体D．五棱锥【答案】B【解答】解：由几何体的主视图和左视图都是长方形，故该几何体是柱体，又因为俯视图是五边形，故该几何体是五棱柱．故选：B．【变式7-3】（2023•海门市二模）如图，根据三视图，这个立体图形的名称是（ ）A．三棱锥B．三棱柱C．圆柱D．圆锥【答案】B【解答】解：根据三视图可以得出立体图形是三棱柱，故选：B．题型八由几何体判断三视图【典例8】（2022秋•西宁期末）如图所示的几何体，从正面看所得的平面图形是（ ）A．B．C．D．【答案】A【解答】解：这个组合体的主视图为：故选：A．【变式8-1】（2023•鼓楼区校级模拟）下列几何体的俯视图是矩形的是（ ）A．B．C．D．【答案】C【解答】解：A、其俯视图为圆形，不符合题意；B、其俯视图为三角形，不符合题意；C、其俯视图为矩形，符合题意；D、其俯视图为梯形，不符合题意；故选：C．【变式8-2】（2023•集美区模拟）图1所示的正五棱柱，其俯视图是（ ）A．B．C．D．【答案】A【解答】解：从上面看，是一个矩形，矩形的中间有一条纵向的实线，两条纵向的虚线．故选：A．【变式8-3】（2023•船营区一模）《九章算术》中将底面是直角三角形的直三棱柱称之为“堑堵”，如图所示．按图放置的“堑堵”，它的俯视图为（ ）A．B．C．D．【答案】B【解答】解：从上面看是一个矩形．故选：B．【变式8-4】（2023•潍坊）在我国古代建筑中经常使用榫卯构件，如图是某种榫卯构件的示意图，其中卯的俯视图是（ ）A．B．C．D．【答案】C【解答】解：从上面看，可得俯视图：．故选：C．题型九画几何体的三个方向图【典例9】（2022秋•历下区期中）如图，若干个大小相同的小立方块搭成的几何体．（1）这个几何体由 8 个小立方块搭成；（2）从正面、左面、上面观察该几何体，分别画出你所看到的几何体的形状图．【答案】（1）8；（2）详见解答．【解答】解：由该组合体的“俯视图”相应位置上所摆放的小正方体的个数可得，1+3+1+1+2＝8（个），故答案为：8；（2）这个组合体的三视图如下：【变式9-1】（2022秋•东明县校级期末）如图，分别画出从正面、左面和上面观察几何体看到的形状图．【答案】见解答．【解答】解：如图所示：【变式9-2】（2022秋•济南期末）如图，请分别画出从正面、左面和上面观察该几何体看到的形状图．【答案】见解答．【解答】解：如图所示：【变式9-3】（2022秋•济南期末）如图，是由一些大小相同的小正方体组合成的简单几何体．根据要求完成下列题目．（1）请在下面方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）；（2）图中共有 9 个小正方体．【答案】见试题解答内容【解答】解：（1）如图所示：；（2）图中共有9个小正方体．故答案为：9．。

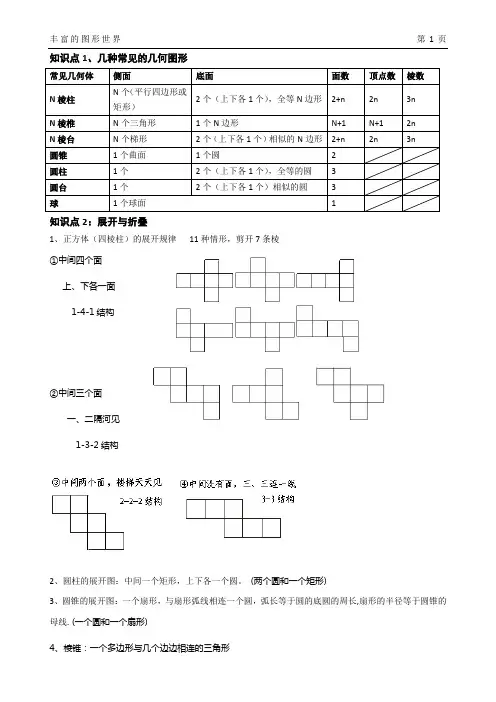

丰富的图形世界(精选及答案-值得收藏)
知识点1、几种常见的几何图形知识点2：展开与折叠1、正方体（四棱柱）的展开规律11种情形，剪开7条棱①中间四个面上、下各一面1-4-1结构②中间三个面一、二隔河见1-3-2结构2、圆柱的展开图：中间一个矩形，上下各一个圆。
(两个圆和一个矩形)3、圆锥的展开图：一个扇形，与扇形弧线相连一个圆，弧长等于圆的底圆的周长,扇形的半径等于圆锥的母线. (一个圆和一个扇形)4、棱锥：一个多边形与几个边边相连的三角形注意：不是所有的曲面都可以展开为平面．如球．知识点三：展开与折叠的题型1、判断展开图与几何体之间的对应关系，注意细节（图案细节、底面细节）【练1】下列图形中，不是正方体展开图的是（ D ）分析：熟悉正方体的11种展开情况【练2】如图,把左边的图形折叠起来围成一个正方体，应该得到右图中的（ D ）【练3】小明用如下左图的胶滚沿从左到右的方向将图案滚涂到墙上，右边所给的四个图案中符合胶滚的图案的是（ D ）【练4】. 下面这个几何体的展开图形是（ A ）2、图形折叠【练5】如图(例1)所示，把一个正方形三次对折后沿虚线剪下，则所得的图形是( C )【练6】将一张长方形纸片按如图所示的方式折叠，BC、BD为折痕，则∠CBD为90°度.【练7】将一个矩形纸对折再对折（如图）然后沿着图中的虚线剪下，得到（1）（2）两部分，将（1）展开后得到的平面图形是（ C ）A、三角形B、矩形C、菱形D、梯形【练8】下列四个平面图形中，不能．．折叠成无盖的长方体盒子的是（ D ）3、求几何体中某两点之间的最短距离（不同展开图与勾股定理）【练9】一只小蚂蚁想从长方体的顶点A 处爬到顶点B 处，能帮它找到确定最短路线的方法么？请说明理由。
解：4、判断各个面之间的相邻、相对关系 （熟悉展开模型结构图）【练10】已知一不透明的正方体的六个面上分别写着1至6六个数字，如图1是我们能看到的三种情况，那么1和5的对面数字分别是3 和5。
第一章《丰富的图形世界》水平测试(三)及答案
第一章《丰富的图形世界》水平测试（三）A 卷一、选一选（每小题3分，共30分） 1.下列几何体没有曲面的是（ ）A.圆锥B.圆柱C.球D.棱柱 2.下列几何体的截面不可能是圆的是（ ）A.圆柱B.圆台C.棱柱D.圆锥 3.把一个正方体截去一个角，剩下的几何体最多有几个面（ ）A.5个面B.6个面C.7个面D.8个面 4.六棱柱的侧面是（ ）A.长方形B.六边形C.三角形D.正方形 5.下列说法不正确的是（ ） A.球的截面一定是圆B. 组成长方体的各个面中不能有正方形C. 正方体的三视图都是正方形D.圆锥的截面可能是圆6.如图1所示，能折成棱柱的有（ ）A.1个B.2个C.3个D.4个图17.图2所示的图形中，不能．．经过折叠围成正方形的是（ ）DC B A图28. 如图3所示，图中几何体的左视图是 （ ）正面图3A C BD9. 如图4所示，将下面的直角梯形绕直线l旋转一周，可以得到右边立体图形的是（）.图410.如图5所示是某正方体的展开图，在顶点出标有数字，当把它折成正方体时，与13重合的数字是（）A.1和9B.1和10C.1和12D.1和81413121110987654321★BA图5 图6 图7二、填一填（每小题3分，共30分）1.飞机表演的“飞机拉线”用数学知识解释为：.2.一个圆锥形的冰淇淋有个面，其中有个平面，有个曲面.3.圆柱的侧面展开图是，圆锥的侧面展开图是.4.一个棱柱有十个顶点，且所有侧棱的和为30cm，则每条侧棱长为cm.5.围成八棱柱的面的个数是.6.从一个多边形得一个顶点出发，连结其余各顶点，把该多边形分割成10个三角形，则这个多边形是边形.7.某个几何体的三视图相同，这种几何体可以是.（写出一种即可）8.如图6所示，图中有个含有“★”的正方形.9. 如图7所示，图中共有个三角形.10.如图8所示，木工师傅把一个长为1.6米的长方体木料锯成3段后，表面积比原来增加了802cm，那么这根木料本来的体积是3cm.三、做一做（每小题8分，共40分）1.如图9所示，请将下列几何体分类.(5)(4)(3)(2)(1)图92.请画出如图10所示的几何体的三视图.图103.如图11所示，是由几个小立方体木块搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，根据这个条件，你能画出这个几何体的主视图和左视图吗？试试看！24223112图114. 根据图12所给出的几何体的三视图，试确定几何体中小正方体的数目的范围.俯视图左视图主视图图125.小芳准备制作一个正方体盒子，她先用5个大小一样的正方形制成如图13所示的图形(实线部分)，经折叠后发现还少一个面，请你在图10中的图形上再接上一个正方形，使接上后的图形经过折叠后能成为一个封闭的正方体盒子.(添加所有符合要求的正方形,添加的正方形用阴影表示.)图13B 卷1.（6分）在草原上有一个边长为3米的正方形小房子，一只羊拴在墙角，绳子的长是4米，你能计算出羊吃到草的面积约是多少吗？（π取3.14）2.（8分）把一个长方形绕它的一条边所在的直线旋转一周能得到一个圆柱体，那么把一个长为8cm ，宽为6cm 的长方形，绕它的一条边所在的直线旋转一周后，你能计算出所的圆柱体的体积吗？（结果保留π）3.（6分） 如图14所示是我们在运动场上踢的足球，而大多的足球是由许多小黑白块的皮缝合而成的．小强和小刚两位同学，一天在玩足球时研究起足球上的黑白块的个数，结果发现黑块都是五边形，白块都是六边形．小强好不容易才数清了黑块共12块，小刚数白块时不是重复，就是遗漏，无法数清白块的个数，你能帮助小刚解决这一问题吗?图14参考答案A 卷 一、1. D2. C3. C4. A5. B6. B7. B8. A9. B 10. A二、1.点动成线2.两，一，一3.长方形，扇形4.65. 106.十二7.如球体，正方体 8.109.20 提示：线段BC 上共有10条线段，每条线段对应着两个三角形，因此共有20个三角形.10.3200 提示：把长方体木料锯成3段后，其表面积增加了四个截面，因此每个截面的面积为202cm ，所以这根木料本来的体积是)(3200201006.13cm =⨯⨯三、1.解：（本题的答案不惟一）方法一：（1）、（3）、（5）是一类，都是柱体；（2）是锥体；（4）是球体.方法二：（1）、（3）是一类，全是由平面构成的；（2）、（5）是一类，既有平面，又有曲面；（4）是一类，只有曲面.2.几何体的三视图如图所示：俯视图左视图主视图3.答案如图所示：左视图主视图4.解：根据题意，构成几何体所需正方体最多情况如图3（1）所示，构成几何体所需正方体最少情况如图3（2）所示：2113222232（2）（1）图3所以最多需要11个，最少需要9个小正方体. 5.答案如图所示：B 卷1.解：如图所示，羊能吃到草的面积为一个大扇形和两个小扇形面积之和大扇形的面积=ππ124432=⨯⨯ 两个小扇形的面积=ππ211212=⨯⨯因此，羊能吃到草的面积=25.3914.32114.312=⨯+⨯（平方米）1米1米4米4米2.解：若绕着长所在的直线旋转，所得圆柱如图所示，此时 V=ππ288862=⨯⨯若绕着宽所在的直线旋转，所得圆柱如图所示，此时 V=ππ384682=⨯⨯6cm8cm8cm6cm图甲 图乙3.因为每块白皮有三条边与黑皮缝在一起，即每三条黑皮的边确定一块白皮，而每块黑皮有五条边，12块黑皮共有60条边，因此白皮的数量为60÷3=20（块）。
专题01 丰富的图形世界(解析版)
2022-2023学年北师大版数学七年级上册压轴题专题精选汇编专题01 丰富的图形世界考试时间：120分钟试卷满分：100分一．选择题（共10小题，满分20分，每小题2分）1．（2分）（2021七上·平阴期末）一个正方体的平面展开图如图所示，将它折成正方体后，“富”字的对面的字是（ ）A．主B．强C．自D．由【答案】C【完整解答】解：“富”字的对面的字是“自”，“强”字的对面的字是“主”，“民”字的对面的字是“由”，故答案为：C．【思路引导】根据正方体的平面展开图的特点，结合图形求解即可。
2．（2分）（2021七上·和平期末）某一品牌的牛奶包装盒，该包装盒可以近似的看成是长方体，则它的展开图不可能是（ ）A．B．C．D．【答案】C【完整解答】A：可以折成这样，故A项不符题意；B：可以折成这样，故B项不符合题意；C：左右两边一边宽，一边窄，竖起来之后不一样高，无法折成长方体，故B项符合题意；D：可以折成这样，故B项不符合题意．【思路引导】分别将各选项进行折成几何体，再判断即可.3．（2分）（2021七上·南山期末）一个正方体的表面分别标有百、年、峥、嵘、岁、月，下面是该正方体的一个展开图，已知“嵘”的对面为“岁”，则（ ）A．▲代表“岁”B．▲代表“月”C．★代表“月”D．◆代表“月”【答案】B【完整解答】解：一个正方体的表面分别标有百、年、峥、嵘、岁、月，下面是该正方体的一个展开图，已知“嵘”的对面为“岁”，可得：★和◆代表的是“嵘”和“岁”，则▲代表“月”，故答案为：B．【思路引导】根据正方体展开图的特征求解即可。
4．（2分）（2021七上·宜宾期末）某几何体由8个相同的小立方体构成，它的俯视图如图所示，俯视图中小正方形标注的数字表示该位置上的小立方体的个数，则这个几何体的主视图是（ ）A．B．C．D．【答案】C【完整解答】解：从俯视图可知，从左往右，这个几何体的“高度”即小正方体的个数分别为：3个，1个，2个，从正面看所得到的图形为C选项中的图形.故答案为：C.【思路引导】根据给出的俯视图判断出该几何体每行每列小正方体的个数，然后根据主视图的概念进行判断.5．（2分）（2021七上·青神期末）在下面的四个几何体中，同一几何体的主视图与俯视图相同的是（ ）A．B．C．D．【答案】D【完整解答】解：A、圆柱主视图、俯视图分别是长方形、圆，主视图与俯视图不相同，故A选项错误；B、圆锥主视图、俯视图分别是三角形、有圆心的圆，主视图与俯视图不相同，故B选项错误；C、三棱柱主视图、俯视图分别是长方形，三角形，主视图与俯视图不相同，故C选项错误；D、球主视图、俯视图都是圆，主视图与俯视图相同，故D选项正确.故答案为：D.【思路引导】根据三视图的概念分别判断出圆柱、圆锥、三棱柱、球的主视图与俯视图，据此判断.6．（2分）（2021七上·长顺月考）若干个相同的正方体组成一个几何体，从不同方向看可以得到如图所示的形状，则这个几何体最多可由多少个这样的正方体组成？（ ）A．12个B．13个C．14个D．18个【答案】B【完整解答】解：综合从正南方向看（主视图）与从正西方向看（左视图）可知，这个几何体有三行、三列，即：第一行第1列最多有2个,第一行第2列最多有1个,第一行第3列最多有2个;第二行第1列最多有1个,第二行第2列最多有1个,第二行第3列最多有1个;第三行第1列最多有2个,第三行第2列最多有1个,第三行第3列最多有2个;所以最多有：2+1+2+1+1+1+2+1+2=13(个).故答案为：B.【思路引导】通过题中的两个从不同方向看到的图形可知，此几何体有三行，三列，分别判断出各行各列最多有几个正方体组成即可得出答案.7．（2分）（2020七上·西安月考）如图所示的三棱柱，高为8cm，底面是一个边长为5cm的等边三角形.要将该三棱柱的表面沿某些棱剪开，展开成一个平面图形，需剪开棱的棱长的和的最小值为（ ）cm.A．28B．31C．34D．36【答案】A【完整解答】解：由图形可知：没有剪开的棱的条数是4条，则至少需要剪开的棱的条数是：9-4=5（条），∴棱长和的最小值为：8+4×5=28，故答案为：A【思路引导】三棱柱有9条棱，观察三棱柱的展开图可知没有剪开的棱的条数是条，相减即可求出需要剪开的棱的条数.8．（2分）（2020七上·呼和浩特期末）有一种正方体如图所示，下列图形是该方体的展开图的是（ ）A．B．C．D．【答案】C【完整解答】A.折叠后，三条对角线交于一点，不能构成三角形；B. 折叠后，侧面俩条对角线无交点，不能构成三角形；C.折叠后，可以形成三角形；D,折叠后，底面和侧面的俩条对角线无交点，不能构成三角形.故答案为：C.【思路引导】由平面图形的折叠及正方体的展开图解题.9．（2分）（2019七上·中期中）图①是正方体的平面展开图，六个面的点数分别为1点、2点、3点、4点、5点、6点，将点数朝外折叠成一枚正方体骰子，并放置于水平桌面上，如图②所示，若骰子初始位置为图②所示的状态，将骰子向右翻滚90︒，则完成1次翻转，此时骰子朝下一面的点数是2，那么按上述规则连线完成2次翻折后，骰子朝下一面的点数是3点；连续完成2019次翻折后，骰子朝下一面的点数是（ ）A．2B．3C．4D．5【答案】D【完整解答】解：正方体的表面展开图，相对面之间一定相隔一个正方形，“2点”与“5点”是相对面，“3点”与“4点”是相对面，“1点”与“6点”是相对面，÷= ，∵201945043∴完成2019次翻转为第505组的第三次翻转，∴骰子朝下一面的点数是5．故答案为：D．【思路引导】根据正方体的表面展开图，可得各个面上的数字，由2019次翻转为第505组的第三次翻转，即可得到答案．10．（2分）（2019七上·双流月考）明明用纸（如图）折成了一个正方体的盒子，里面装了一瓶墨水，与其它空盒子混放在一起，只凭观察，选出墨水在哪个盒子中（ ）A．B．C．D．【答案】B【完整解答】根据展开图中各种符号的特征和位置，可得墨水在B盒子里面．故答案为：B．【思路引导】观察展开图可得有“○”和有“阴影”的两个面为同一顶点上的三个面，且折叠后有阴影的部分的三角形有一条直角边重合，据此进行判断.二．填空题（共10小题，满分20分，每小题2分）11．（2分）（2021七上·历下期末）“创出一条路，蝶变一座城”，济南市一直努力建设更高水平的全国文明城市，我校也积极开展了文明校园创建活动．为此七年级学生设计了正方体废纸回收盒，如图所示将写有“收”字的正方形添加到图中，使它们构成完整的正方体展开图，你有 种添加方式．【答案】4【完整解答】解：“收”字分别放在“垃”、“圾”、“分”、“类”下方均可成完整的正方体展开图，所以有4种添加方式．故答案为：4．【思路引导】根据所给的正方体展开图求解即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、(1)园；(2)长方形；(3)三角形．4、
5、n+2、2n、3n 6、是 5
7、12 边形
8、1 的对面是 3，5 的对面是 4
二、选择题
9、D 10、B 11、C 12、C 13、A 14、D 15、A 16、C
17、
主 视图
左 视图
19、（1）三棱柱（2）
20、（1）
18、主视图和左视图依次为：
D、棱柱的上底面与下底面的形状与大小是完全一样的。
16、如图中是正方体的展开图的有（
）个
1
A、2 个 B、3 个 C、4 个 D、5 个
2
3
三、解答题（） 17、画出下列几何体的三视图。（5 分）
4
5
6
18、如图，这是一个由小立方块塔成的几何体的俯视图，小正方形中的数字表示该位置的小 立方块的个数。请你画出它的主视图与左视图。（8 分）
22.正方体是由六个平面图形围成的立体图形， 设想沿着正方体的一些棱将它剪开，就可以 把正方体剪成一个平面图形，但同一个正方 体，按不同的方式展开所得的平面展开图是 不一样的，下面的图形是由 6 个大小一样的 正方形，拼接而成的，请问这些图形中哪些 可以折成正方体？试试看（8 分）
23.已知：图（1）、图（2）分别是 6×6 正方形网格上两个轴对称图形（阴影部分），其面积 分别为 SA、SB（网格中最小的正方形面积为一个平方单位），请观察图形并解答下列问题. （9 分）
2 31
24
1
1
1 21
19、已知下图为一几何体的三视图：（8 分） （1）写出这个几何体的名称； （2）任意画出它的一种表面展开图；
（3）若主视图的长为 10 cm ，俯视图中三角 形的边长为 4 cm ，求这个几何体的侧面积。
主视图：长方形
20、探索规律：用棋子按下面的方式摆出正方形（6 分）
左视图：长方形 俯视图：等边三角形
①按图示规律填写下表：
图形编号 棋子个数
（1）
（2）
（3）
（4）
（5）
（6）
2
学海无涯 ②按照这种方式摆下去，摆第 n 个正方形需要多少个棋子？ ③按照这种方式摆下去，第第 20 个正方形需要多少个棋子？
21、将一个长方形绕它的一边所在的直线旋转一周，得到的几何体是圆柱，现在有一个长为 4cm、宽为 3cm 的长方形，分别绕它的长、宽所在直线旋转一周，得到不同的圆柱体，它们 的体积分别是多大？（8 分）
割成 10 个三角形，则这个多边形的边数为_____。
8、已知一不透明的正方体的六个面上分别写着 1 至
6 六个数字，如图是我们能看到的三种情况，那么
1 和 5 的对面数字分别是____和_____。
二、选择题（本大题共 8 小题，每小题 3 分，共 24 分）
9、下面几何体的截面图不可能是圆的是 （ ）
A、圆柱 B、圆锥
C、球
D、棱柱
10、将左边的正方体展开能得到的图形是 （ ）
11、将半圆绕它的直径旋转一周形成的几何体是 （ ）
A、圆柱
B、圆锥
C、球
D、正方体
12、用一个平面去截一个正方体，截面可能是（
）
A、七边形 B、圆 C、长方形 D、圆锥
13、一个直立在水平面上的圆柱体的主视图、俯视图、左视图分别是
俯 视图
（3）120 ㎝ 2
图形编号 棋子个数
（1） 4
（2） 8
（3） 12
（4） 14
（3）80 个
21、48π㎝ 2
36π㎝ 2
22、（1）、（2）、（3）、（4）、（6）、（10）、（11）、（12）。
（5） 20
（6） 24
（2 ）4n
4
23（1）9︰11
学海无涯
（2）略 （3）略
5
学海无涯
北师大七年级上数学丰富的图形世界能力提高题
班级_______姓名________学号________分数__________
一、填空题（本大题共 8 小题，每小题 3 分，共 24 分） 1 、 下 图 所 示 的 三 个 几 何 体 的 截 面 分 别 是 ： (1)_________ ； (2)__________ ；
本图形. 请你再作出 3 个符合要求的图形.
.
附加趣味题： 1、图中写有一个“只”字，只要加上一笔就可以变为另外的一个汉字， 你知道该怎么加这一笔吗？变成了什么汉字？（请在图上直接加上一笔）
七上第一章丰富的图形世界答案：
一、填空题
1、线、点、线、面、体（每错一空扣 1 分扣完为止）2、长方体或四棱柱、三棱柱
（1）填空：SA∶SB 的值是__________； （2）请你在图（3）的网格上画出一个面积为 8 个平方单位的中心对称图形. 提示：如果没有规律性认识，要找出具有“美感”的图案是比较困难的，适当的方法是： 选择一些图形作为基本图形，通过基本图形的组合，找出解答，所列的 7 个图形可认为是基
3
学海无涯
A 长方形 、圆、长方形
B、长方形、长方形、圆
C、圆、长方形、长方形
D、长方形、长主形、圆
1
（）
学海无涯
14、下面图形经过折叠不能围成棱柱的是 （
）
15、说法中，不正确的是（ ）
A、棱柱的侧面可以；
C、若一个棱柱的底面为 5 边形、则可知该棱柱侧面是由 5 个长方形组成的；
12 条棱，五棱柱有 7 个面、10 个顶点、15 条棱，……，由此可以推测 n 棱
柱有_____个面，____个顶点，_____条棱。
6、当下面这个图案被折起来组成一个正方体，数字_______会在
与数字 2 所在的平面相对的平面上
7、从一个多边形的某个顶点出发，分别连接这个点和其余各顶点，可以把这个多边形分
(3)___________．
2、图中按左侧三个图形阴影部分的特点，将右侧的图形补充完整.
3、面与面相交成___，线与线相交得到___，点动成____，线动成_____，面动成____ 4、下面是两种立体图形的展开图．请分别写出这两个立体图形的名称：________，
___________
5、已知三棱柱有 5 个面、6 个顶点、9 条棱，四棱柱有 6 个面、8 个顶点、
