摩托罗拉对讲机编程手册
MOTOROLA用户手册
MOTOROLA用户手册删除无用信道1、当对讲机处于无用信道上时，按住删除无用信道键直到听见提示音。
2、松开删除无用信道键。
注：要具备这一功能，您的代理商必须为您的对讲机设置一个删除无用信道功道键。
指示灯LEDGP 88s快速参阅法注：在空格内填入对讲面上两个可编程键上预置的功能。
开机·顺时针旋转“开/关/音量旋钮”，自检成功提示音及绿色“指示灯”亮起表明开机成功。
相反地，自检失败提示音响起。
关机·逆时针旋转“开/关/音量旋钮”直到听见一声“咔哒”音。
调节音量1、按住预置的“音量调节键”直到听见持续音响起。
2、旋转“开/关/音量旋钮”调节音量。
3、得到所需音量时，松开“音量调节键”。
选择信道·旋转“信道选择旋钮”以得所需信道。
发出呼叫1、旋转“信道选择旋钮”以得所需信道。
2、按住“通话键”，离“麦克风”2.5到5公分（1至2时）的距离说话。
3、说话完毕时松开“通话键”。
接收呼叫1、开机。
2、调节音量。
3、选择所需信道。
4、呼叫进来时，您将在所设置的音量上听到该呼叫。
编程按键提示音摩托罗拉通讯产品有限质量担保与责任Ⅰ、本质量担保的范围与期限：摩托罗拉电子私人有限公司（MOTOTOLA ELECTRONICS PTE LTD）（以下称“摩托罗拉”）担保，凡下列摩托罗拉生产的“双向无线电对讲机产品”（以下称“产品”），自购买之日起，在正常使用与维修条件下，凡出现材料的制造缺陷，可享受如下期限的质量担保：“双向无线电对机”车载台和手机产品附件（包括电池、天线、充电器、皮带夹等）摩托罗拉根据自己的决定，将在质量担保期内，免费对“产品”进行修理（用新零件或修理好的零件）、更换（用新的“产品”或修饰理好的“产品”），或按“产品”的购买价格予以退款，条件是货时符合本质量担保之条款。
更换后的零件或电路板享受原适用质量担保期限。
所有的下的“产品”零件应归摩托罗拉所有。
本公开有限质量担保由摩托罗拉公提供给原始最终用户购买者，不得指定或转让给任何第三方。
【最新推荐】摩托罗拉gm338说明书word版本 (2页)
【最新推荐】摩托罗拉gm338说明书word版本本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==摩托罗拉gm338说明书篇一：摩托罗拉对讲机Gp338系列写频操作说明Gp328_338系列写频操作说明：1.安装好写频软件之后，运行写频软件。
注意，第一次运行写频软件将会提示你选择COM口。
选择空闲的COM口即可。
2.将摩托罗拉对讲机的写频器接上7-12V的电源，COM插头与原先电脑选择的COM口连接，对讲机口与需要读频或写频的对讲机连接，打开对讲机电源。
3.如图一，点击Read Device....，开始读取对讲机内的频点。
4.如果连接成功的话，将会出现如图二的界面。
当出现界面时，在此界面上任意点点击鼠标，继续读取内容。
或稍等也会自动继续读取频点。
5.读取完毕，照图三操作，将出现如图四界面。
图四即为改写频点的界面。
其中亚音频栏：CSQ为载波静噪（既没有加密），TPL为模拟亚音频，DPL为数字亚音频。
如果没有同频没有干扰或通话保密性不强，一般选择CSQ即可，写好各信道的收发频率之后，点击对话框左下角的“close”关闭。
6.写好各个信道的收发频率之后，照图五操作点击，将出现图六界面。
此对话框的作用是，你在第五步中写了几个信道，则在此也要添加几个信道。
这样你写的频率才能起作用。
比如你一共写了8八信道的频点，则在此也要有八个信道，并将各信道一一对应，如图六，操作完毕，同样点击对话框左下角的“close”关闭。
注：如只是将原先已有有频点修改，则此步不必操作，从第5频直接跳到第7步。
7.操作最后一步，照图七点击，写好的频点将写进对讲机。
写点成功，对讲机将会自动复位，并发出开机时一样的提示音。
摩托罗拉GP338编程简明手册
GP338编程简明手册声明：本手册中使用到的软件和资料由Motorola公司提供型号说明：对讲机电源分配图控制部分方框图一．运行软件读取复制对讲机软件版本号为：R06.01.00该软件可以在中下载点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。
软件即开始读取对讲机数据数据读取正确后出现下面树型菜单：点击File－>Write Device出现下面菜单点击ok按钮，即可将数据写入对讲机如果在写入过程中出现下面选项而停止继续复制对讲机说明您的数据中有错误您可以点击View菜单中的的Invalid Fields出现下面选项。
点击All Invalid Fields出现有错误的地方。
双击选项即可转移到有错误的编程菜单，进行修改。
二．常规信道的编程首先需要编写信道参数，点击树型菜单Conventional Personality中的Channel 1出现下面菜单其中点击＋增加信道参数×删除信道参数RX Frequancy 接收频率TX Frequancy 发射频率Alias 信道别名Channel Bandwidth 信道间隔RX Squelch 接收静噪方式TX Squelch 发射静噪方式Rx only Personality 只接收DPL Inverty 数字亚音翻转Tx Power levels 发射功率等级Time out time 发射限时RX system 接收信令Tx system 发射信令Signalin squelch 信令静噪方式Scan list 选择扫描列表Auto scan 自动扫描Compression type 语音压扩方式Expansion Type 语音扩展方式Emphasis Selection 预加重方式选择Option board feature 功能板启用开关设置好数据后，需要分配信道。
gp328编程手册
声明：本手册中使用到的软件和资料由Motorola公司提供型号说明：对讲机电源分配图控制部分方框图一．运行软件读取复制对讲机软件版本号为：R06.01.00该软件可以在中下载点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。
软件即开始读取对讲机数据数据读取正确后出现下面树型菜单：点击File－>Write Device出现下面菜单点击ok按钮，即可将数据写入对讲机如果在写入过程中出现下面选项而停止继续复制对讲机说明您的数据中有错误您可以点击View菜单中的的Invalid Fields出现下面选项。
点击All Invalid Fields出现有错误的地方。
双击选项即可转移到有错误的编程菜单，进行修改。
二．常规信道的编程首先需要编写信道参数，点击树型菜单Conventional Personality中的Channel 1出现下面菜单其中点击＋增加信道参数×删除信道参数RX Frequancy 接收频率TX Frequancy 发射频率Alias 信道别名Channel Bandwidth 信道间隔RX Squelch 接收静噪方式TX Squelch 发射静噪方式Rx only Personality 只接收DPL Inverty 数字亚音翻转Tx Power levels 发射功率等级Time out time 发射限时RX system 接收信令Tx system 发射信令Signalin squelch 信令静噪方式Scan list 选择扫描列表Auto scan 自动扫描Compression type 语音压扩方式Expansion Type 语音扩展方式Emphasis Selection 预加重方式选择Option board feature 功能板启用开关设置好数据后，需要分配信道。
点击Personality Assignment to zone中zone选项出现下面选项对于gp328可支持16个信道，而gp338可128个信道但16个信道为一个zone，最多8个zone。

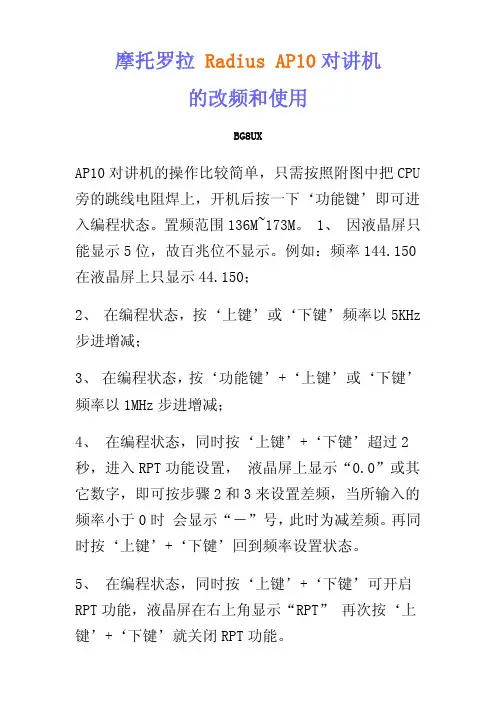

摩托罗拉 Radius AP10对讲机操作说明
摩托罗拉 Radius AP10对讲机
的改频和使用
BG8UX
AP10对讲机的操作比较简单，只需按照附图中把CPU 旁的跳线电阻焊上，开机后按一下‘功能键’即可进入编程状态。
置频范围136M~173M。
1、 因液晶屏只能显示5位，故百兆位不显示。
例如：频率144.150在液晶屏上只显示44.150；
2、 在编程状态，按‘上键’或‘下键’频率以5KHz 步进增减；
3、 在编程状态，按‘功能键’+‘上键’或‘下键’频率以1MHz步进增减；
4、 在编程状态，同时按‘上键’+‘下键’超过2秒，进入RPT功能设置， 液晶屏上显示“0.0”或其它数字，即可按步骤2和3来设置差频，当所输入的频率小于0时 会显示“－”号，此时为减差频。
再同时按‘上键’+‘下键’回到频率设置状态。
5、 在编程状态，同时按‘上键’+‘下键’可开启RPT功能，液晶屏在右上角显示“RPT” 再次按‘上键’+‘下键’就关闭RPT功能。
6、 频率设置好后按‘功能键’切换到信道模式
7、 在信道模式，液晶屏上显示“CHxx”的为非空信道（储存有频率），液晶屏上显示“CHxxE” 的为空信道，非空信道在储存频率前必须同时按‘上
键’+‘下键’超过2秒来清除内容，当 液晶屏上显示“CHxxE”时，再同时按‘上键’+‘下键’存入设置好的频率。
8、 在信道模式，按下‘功能键’ 超过2秒，静噪开启进入MONI（监听）状态，此时液晶屏上 交替显示本信道所存频率、差频等数据。
9、按下‘功能键’开机可切换发射功率，液晶屏右下角显示‘LO’时为小功率。
gp2000摩托罗拉对讲机说明书
Long keys 长时间按键
PTT ID starts PTT ID 启动
Phone mode 电话模式
The keypad lock 键盘锁定
Байду номын сангаас
Spurious letter Tao delete 杂散信道删除
A telephone conversation After the call is connected, the way of normal use of walkie-talkie call. Speech, press the PTT key, release the PTT key to answer Send a voice call 1. Press and hold the PTT key. 2.Dial the required selective call ID. 3.Release the PTT key. 电话交谈 在电话接通后，以平常使用对讲机时的方式通话。 按下PTT 键讲话，释放PTT键接听 发送语音呼叫 1.按住PTT键。 2.拨打所需的选呼识别码。 3.释放PTT键。
Scan and priority scan 扫描和优先扫描
Scan There are two types: normal scan and priority scan. Ordinary scanning continuous retrieve the walkie-talkie channel in the scan list, priority scan 50% of the scan time assigned to the priority channel(A channel in the selected scan list) 扫描有两种类型：普通扫描和优先扫描。 普通扫描连续检索对讲机扫描列表中的所有信道，而优先扫描将50% 的扫描时间分配到 优先信道(在被选定的扫描列表中的第一个信道)
摩托罗拉mag one Q5对讲机简版说明书
摩托罗拉mag one Q5对讲机简版常规说明书对讲机基本操作打开、关闭对讲机若要打开对讲机，请顺时针旋转开/关/音量钮。
对讲机发出开机声后进入接收待机状态。
若要关闭对讲机，请逆时针旋转开/ 关/音量钮，直至听到' 咔塔”声。
调节产音顺时针旋转开/ 关/ 音量钮提高音量，或逆时针旋转开/关/音量钮降低音量。
CPS 编程设置在对讲机正式使用前，必须运行配套的计算机编程软件(CPS) 设置本对讲机的信道参数和功能参数，包括可编程侧键1和侧键2 的定义。
选择信道若要选择某个信道，请旋转信道选择旋钮并选择所需信道号。
但若所选信道还没有设置频率，机子会发出空信道提示音。
用户可单独为每个信道编程，每个信道均拥有自己的接/发频率、亚音编1/解码和扫描设置等。
对讲机通话基本要求若要使用您的双向对讲机与某人通话，两台对讲机上的收发频率、亚音(PL/DPL) 必须匹配，即发射方的发射频率和发射亚音要和接收方的接收频率和接收亚音一样，本机可以设置收发异频。
建议收发双方设以相同的带宽，以获得最佳音质。
接收呼叫若当前频率上有信号活动并且信号强度超过所设的SQ 静噪门限时，对讲机会点亮绿灯指示接收，如本机的接收亚音设置为OFF，则同时打开喇叭收听，否则只有当收到的信号亚音匹配时才能打开喇叭收听。
故亚音又俗称为私线(PL/DPL) ，可帮助最大限度地减少干扰。
通话和监听在发射之前对通话进行监听非常重要，以免“干扰”正在进行的通话。
按一下编程为监听(MONITOR) 功能的侧键可监听信道通话情况。
如果信道中没有发射信号，您将听到背景噪音。
再按一下监听键以退出监听。
当信道中的通话结束后，按PTT 键开始您的呼叫。
注意射频辐射安全，将对讲机竖直放在面前，话筒至少距离鼻子或嘴唇2.5 厘米，天线应远离眼睛。
发射时LED 指示灯保持红灯长亮(低功率时橙灯长亮) 。
讲话结束时释放PTT 键以接听。
免提使用/声控发射Q5 对讲机支持免提操作(声控发射) ，当使用兼容的VOX 附件时，免提功能更佳。
摩托罗拉P8268对讲机说明书
目录中文i目录此用户手册囊括了使用 MOTOTRBO XiR 系列手持对讲机所需的所有信息。
重要安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v 产品安全和射频辐射说明 . . . . . . . . . . . . . . . . . . . .v软件版本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v计算机软件版权 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi入门 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1如何使用本手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1您的经销商/系统管理员可以告诉您什么 . . . . . . . . .1准备使用对讲机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2电池充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2安装电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2安装天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3安装皮带扣 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4安装通用接口护盖（防尘罩） . . . . . . . . . . . . . . . . . .4打开对讲机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5调节音量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5了解对讲机的控制装置 . . . . . . . . . . . . . . . . . . . . . . . . .6对讲机控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6可预设键 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7可分配的对讲机功能 . . . . . . . . . . . . . . . . . . . . . . .7可分配的设置或实用功能 . . . . . . . . . . . . . . . . . . . .8访问预设的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9使用键盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10通话键 (PTT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11在传统模拟方式和数字模式之间切换 . . . . . . . . . . .11超级容量 (Capacity Plus) . . . . . . . . . . . . . . . . . . . .12识别状态指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12显示屏图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12呼叫图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14已发送项目图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 LED 指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15音频单音 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16提示音 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16发起和接收呼叫 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17选择站点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17选择区域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17目录中文ii选择对讲机信道、用户 ID 或通话组 ID . . . . . . . . . . 18接收和回复对讲机呼叫 . . . . . . . . . . . . . . . . . . . . . . 18接收和回复组呼 . . . . . . . . . . . . . . . . . . . . . . . . . . 19接收和回复单呼 . . . . . . . . . . . . . . . . . . . . . . . . . . 19接收全呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20发起对讲机呼叫 . . . . . . . . . . . . . . . . . . . . . . . . . . . 21使用信道选择旋钮发起呼叫 . . . . . . . . . . . . . . . . . 21发起组呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21发起单呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22发起全呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23使用单键呼叫键发起组呼或单呼 . . . . . . . . . . . . . 23脱网 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24监听功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25监听信道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25永久监听 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25高级功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26对讲机检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26发送对讲机检测 . . . . . . . . . . . . . . . . . . . . . . . . . . 26远程监听 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28开始远程监听 . . . . . . . . . . . . . . . . . . . . . . . . . . . 28扫描列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29查看扫描列表中的条目 . . . . . . . . . . . . . . . . . . . . 29编辑扫描列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . 30向扫描列表添加新条目 . . . . . . . . . . . . . . . . . . . 30删除扫描列表中的条目 . . . . . . . . . . . . . . . . . . . 30设定和编辑扫描列表中的条目的优先级 . . . . . . 31扫描 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31开始和停止扫描 . . . . . . . . . . . . . . . . . . . . . . . . . . 32扫描期间，回复一次发射 . . . . . . . . . . . . . . . . . . 32删除无用信道 . . . . . . . . . . . . . . . . . . . . . . . . . . . 33恢复无用信道 . . . . . . . . . . . . . . . . . . . . . . . . . . . 33通讯录设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33由通讯录发起组呼 . . . . . . . . . . . . . . . . . . . . . . . . 34从通讯录发起单呼 . . . . . . . . . . . . . . . . . . . . . . . . 34由别名搜索发起单呼 . . . . . . . . . . . . . . . . . . . . . . 35呼叫提示设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36激活和停用单呼呼叫铃音 . . . . . . . . . . . . . . . . . . 36激活和停用短信呼叫铃音 . . . . . . . . . . . . . . . . . . 37激活和停用带文本的遥感遥测状态的呼叫铃音 . . .37指定铃音类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . 38渐强警报音 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 目录中文iii呼叫记录功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39查看最新呼叫号码 . . . . . . . . . . . . . . . . . . . . . . . .39未接呼叫屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . .39存储未接呼叫列表中的别名或 ID . . . . . . . . . . . . .40删除呼叫列表中的呼叫 . . . . . . . . . . . . . . . . . . . . .40呼叫提示操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41接收和回复呼叫提示 . . . . . . . . . . . . . . . . . . . . . .41由通讯列表发起呼叫提示 . . . . . . . . . . . . . . . . . . .41由单键呼叫发起呼叫提示按键 . . . . . . . . . . . . . . .42紧急操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42接收紧急警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . .43回复紧急警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . .43发送紧急警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . .44发送带呼叫的紧急警报 . . . . . . . . . . . . . . . . . . . . .44发送带语音跟随的紧急警报 Follow . . . . . . . . . . .45重新进入紧急模式 . . . . . . . . . . . . . . . . . . . . . . . .46退出紧急模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . .46短信功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47编写和发送短信 . . . . . . . . . . . . . . . . . . . . . . . . . .47发送预制短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . .48使用单键呼叫键发送预制短信 . . . . . . . . . . . . . . .49访问“草稿”文件夹 . . . . . . . . . . . . . . . . . . . . .49查看已保存的短信 . . . . . . . . . . . . . . . . . . . . . . .49编辑和发送已保存的短信 . . . . . . . . . . . . . . . . .50从“草稿”中删除已保存的短信 . . . . . . . . . .50管理发送失败的短信 . . . . . . . . . . . . . . . . . . . . . .51重发短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51转发短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51编辑短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52管理已发送短信 . . . . . . . . . . . . . . . . . . . . . . . . . .52查看已发送短信 . . . . . . . . . . . . . . . . . . . . . . . .53发送已发送的短信 . . . . . . . . . . . . . . . . . . . . . . .53在“已发送项目”里删除所有已发送短信 . . . .54接收短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55查看短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55管理收到的短信 . . . . . . . . . . . . . . . . . . . . . . . . . .55查看收件箱中的短信 . . . . . . . . . . . . . . . . . . . . .56查看收件箱中遥感遥测状态短信 . . . . . . . . . . . .56回复收件箱中的短信 . . . . . . . . . . . . . . . . . . . . .56删除收件箱中的短信 . . . . . . . . . . . . . . . . . . . . .57删除收件箱中的所有短信 . . . . . . . . . . . . . . . . .58加密 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58双音多频 (DTMF) . . . . . . . . . . . . . . . . . . . . . . . . . .59目录中文iv IP 站点连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60启动自动站点搜索 . . . . . . . . . . . . . . . . . . . . . . . . 60停止自动站点搜索 . . . . . . . . . . . . . . . . . . . . . . . . 61启动手动站点搜索 . . . . . . . . . . . . . . . . . . . . . . . . 62安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62对讲机遥毙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62对讲机激活 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63单独工作者 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65锁定按键和解除按键锁定 . . . . . . . . . . . . . . . . . . 65打开或关闭键盘音 . . . . . . . . . . . . . . . . . . . . . . . . 65设置降噪级别 . . . . . . . . . . . . . . . . . . . . . . . . . . . 66设置功率级别 . . . . . . . . . . . . . . . . . . . . . . . . . . . 66打开或关闭插件板功能 . . . . . . . . . . . . . . . . . . . . 67打开或关闭声控发射 (VOX) 功能 . . . . . . . . . . . . 67控制屏幕背光 . . . . . . . . . . . . . . . . . . . . . . . . . . . 68打开或关闭对讲机铃音/提示 . . . . . . . . . . . . . . . 68设置提示音音量偏移度 . . . . . . . . . . . . . . . . . . . . 69打开或关闭通话提示音 . . . . . . . . . . . . . . . . . . . . 69打开或关闭 LED 指示灯 . . . . . . . . . . . . . . . . . . . 69打开或关闭开机界面 . . . . . . . . . . . . . . . . . . . . . . 70访问一般对讲机信息 . . . . . . . . . . . . . . . . . . . . . . 70查看电池信息 . . . . . . . . . . . . . . . . . . . . . . . . . . 70检查对讲机 ID . . . . . . . . . . . . . . . . . . . . . . . . . 71检查韧件版本 . . . . . . . . . . . . . . . . . . . . . . . . . . 71检查 Codeplug 版本 . . . . . . . . . . . . . . . . . . . . . 71附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73携带设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73充电器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74耳塞和耳机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74头戴式耳机和耳机附件 . . . . . . . . . . . . . . . . . . . . . . 75远程扬声器麦克风 . . . . . . . . . . . . . . . . . . . . . . . . . 75监听附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76其他附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 重要安全信息中文v重要安全信息产品安全和射频辐射说明注意！此对讲机仅限于能够满足 FCC 射频能量辐射要求的职业应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
gp338 328系列写频软件及编程手册
手册, 软件
操作说明：
1.安装好写频软件之后，运行写频软件。
注意，第一次运行写频软件将会提示你选择COM口。
选择空闲的COM口即可。
2.将摩托罗拉对讲机的写频器接上7-12V的电源，COM插头与原先电脑选择的COM口连接，
对讲机口与需要读频或写频的对讲机连接，打开对讲机电源。
3.如图一，点击Read Device....，开始读取对讲机内的频点。
4.如果连接成功的话，将会出现如图二的界面。
当出现界面时，在此界面上任意点点击鼠标，继
续读取内容。
或稍等也会自动继续读取频点。
5.读取完毕，照图三操作，将出现如图四界面。
图四即为改写频点的界面。
其中亚音频栏：CSQ 为载波静噪（既没有加密），TPL为模拟亚音频，DPL为数字亚音频。
如果没有同频没有干扰或通话保密性不强，一般选择CSQ即可，写好各信道的收发频率之后，点击对话框左下角的
“close”关闭。
6.写好各个信道的收发频率之后，照图五操作点击，将出现图六界面。
此对话框的作用是，你在第五步中写了几个信道，则在此也要添加几个信道。
这样你写的频率才能起作用。
比如你一共写了8八信道的频点，则在此也要有八个信道，并将各信道一一对应，如图六，操作完毕，同样点击对话框左下角的“close”关闭。
注：如只是将原先已有有频点修改，则此步不必操作，从第
5频直接跳到第7步。
7.操作最后一步，照图七点击，写好的频点将写进对讲机。
写点成功，对讲机将会自动复位，并
发出开机时一样的提示音。
8.若要在对讲机间复制频点的话，将母机按第三步将频点读出来后。
再将写频器与需复制频点的对讲机连接，开机，按第七步操作即可将母机的频点拷贝进子机。
（母机、子机必须为同一型号
同一频段的机子。
）
下载 (17.5 KB)
gp338 328系列写频软件及编程手册
08-9-24 23:15
附上写频软件（共18个压缩包）：
hpV6gibj.rar (500 KB)
sX0WZdfl.rar (500 KB)
pcgCPsBQ.rar (500 KB)
MGoleuA6.rar (500 KB)
TBZCqJmM.rar (500 KB)
mApwpAHX.rar (500 KB)
KiNu1KLp.rar (500 KB)
KvKRf4DK.rar (500 KB)
l4dmCnO3.rar (500 KB) rz9glxp3.rar (500 KB)
一次只能上10个附件，再来：
ZVQe9I5p.rar (500 KB)
GcrNlsTu.rar (500 KB)
F5wCmFKA.rar (500 KB)
xj2ytOvv.rar (500 KB)
hFEzAfej.rar (500 KB)
rhzkO1tf.rar (500 KB)
EMtmmEJW.rar (500 KB)
drDuQhpx.rar (266.24 KB)
再附上编程手册：
cJGzBbZF.rar (512 KB) 7n6Z9o9f.rar (500.41 KB)
gp328编程手册
声明：本手册中使用到的软件和资料由Motorola公司提供
<V ATH connecttype="rect" gradientshapeok="t" extrusionok="f"></V ATH>型号说明：
对讲机电源分配图
控制部分方框图
一．运行软件读取复制对讲机
软件版本号为：R06.01.00
该软件可以在中下载
点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。
软件即开始读取对讲机数据数据读取正确后出现下面树型菜单：
点击File－>Write Device出现下面菜单
点击ok按钮，即可将数据写入对讲机
如果在写入过程中出现下面选项而停止继续复制对讲机说明您的数据中有错误
您可以点击View菜单中的的Invalid Fields出现下面选项。
点击All Invalid Fields出现有错误的地方。
双击选项即可转移到有错误的编程菜单，进行修改。
二．常规信道的编程
首先需要编写信道参数，点击树型菜单Conventional Personality中的Channel 1出现下面菜单
其中点击＋增加信道参数×删除信道参数
RX Frequancy 接收频率
TX Frequancy 发射频率
Alias 信道别名
Channel Bandwidth 信道间隔
RX Squelch 接收静噪方式
TX Squelch 发射静噪方式
Rx only Personality 只接收
DPL Inverty 数字亚音翻转
Tx Power levels 发射功率等级
Time out time 发射限时
RX system 接收信令
Tx system 发射信令
Signalin squelch 信令静噪方式
Scan list 选择扫描列表
Auto scan 自动扫描
Compression type 语音压扩方式
Expansion Type 语音扩展方式
Emphasis Selection 预加重方式选择
Option board feature 功能板启用开关
设置好数据后，需要分配信道。
点击Personality Assignment to zone中zone选项出现下面选项
对于gp328可支持16个信道，而gp338可128个信道但16个信道为一个zone，最多8个zone。
通过点击鼠标右键增加，减少信道。
每个信道对于一个信道参数即可。
三．扫描设置
点击树型菜单的Scan list下的scan list项目用来设置扫描的一些参数
Tx Configuration选项卡项目用来设置扫描的时候，按PTT发射键对讲机发射设置
Selected 当前信道
Conventional ×指定信道
List选项卡项目用来设置扫描列表。
Unassigned 未指定
Selected 当前信道
Conventional ×指定信道
在Radio configuration-scan中设置扫描保持时间
在需要扫描的信道中将扫描列表打开
扫描启动方式有二种
*转向某个信道后自动激活扫描功能
将指定的信道中的Auto Scan选中，该信道即可自动激活扫描功能
*通过某个功能按键激活扫描功能
下面图中就是将侧面最上方的按键设置为扫描功能打开/关闭选项（短按）四．功能按键设置
* Unassigned: 未指定功能
* Emergency On: 报警功能
* Emergency Siren On: 报警汽笛声
* Monitor: 监听
* Volume Set: 设置音量
* LED Battery Indicator: 电量显示
* Toggle System Scan On/Off: 扫描功能开启关闭
* Toggle High/Low Power: 高低功率选择
* Toggle Repeater/ Talkaround: 中转/通话模式（如果您的当前信道是异频，通过该按键进入Talkaround模式，这时如果您按PTT时，它发射的频率为接收频率）
* Toggle Tight / Normal Squelch: 静噪紧凑/常规选择
* Toggle Option Board On/Off: 功能板功能打开关闭
* Light: 背景灯
Short Press 短按功能键
Long Press 长按功能键
上图中的Long Press Duration用来设置按键长按×××ms后启动功能项
五．VOX话筒耳机设置
如果你配置的是Motorola原装VOX耳机，那么您需要将VOX选项打开，如下：选中Voice Opertaed Tx (VOX)即可把相应信道的VOX选项打开
如果您的耳机有侧音，可以将VOX Headset选项取消。
