gp2000摩托罗拉对讲机说明书
gp2000摩托罗拉对讲机说明书PPT幻灯片
Scan and priority scan 扫描和优先扫描
Scan There are two types: normal scan and priority scan. Ordinary scanning continuous retrieve the walkie-talkie channel in the scan list, priority scan 50% of the scan time assigned to the priority channel(A channel in the selected scan list) 扫描有两种类型：普通扫描和优先扫描。 普通扫描连续检索对讲机扫描列表中的所有信道，而优先扫描将50% 的扫描时间分配到 优先信道(在被选定的扫描列表中的第一个信道)
Programming port and mode of 编程端口及模式
Programming mode This mode allows you to enhance the use of walkie-talkie function by changing the characteristic parameters of the walkie-talkie. Enter the programming mode If the transceiver is turned on, shut down. Then press and hold the listener the key to power. Hear a tone after you in the walkie-talkie Programming mode. K indicator lights up, then displays the RW, Exit the programming Mod Shutdown exit the programming mode. 编程模式 这种模式允许您通过改变对讲机的特征参数来增强对讲机的使用功能。 进入编程模式 如果对讲机是开启着，请关机。然后按住监听键开机。听到一声音调之后， 表示您的对讲机处在编程模式。K指示器亮起，然后显示RW。

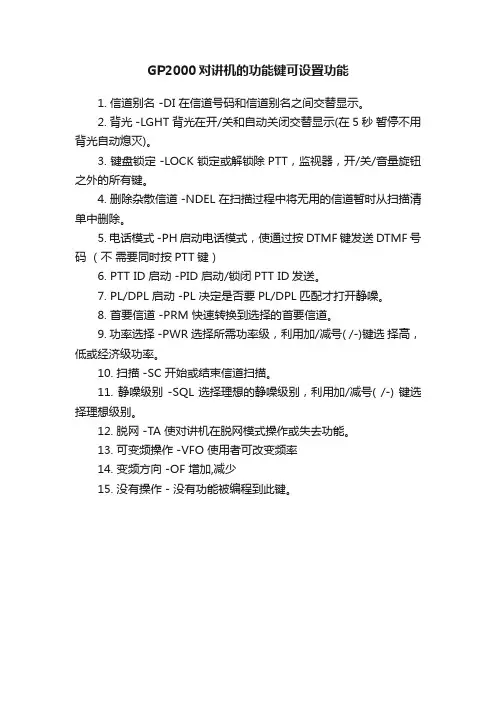

GP2000对讲机的功能键可设置功能
GP2000对讲机的功能键可设置功能
1. 信道别名 -DI 在信道号码和信道别名之间交替显示。
2. 背光 -LGHT 背光在开/关和自动关闭交替显示(在5秒暂停不用背光自动熄灭)。
3. 键盘锁定 -LOCK 锁定或解锁除PTT，监视器，开/关/音量旋钮之外的所有键。
4. 删除杂散信道 -NDEL 在扫描过程中将无用的信道暂时从扫描清单中删除。
5. 电话模式 -PH 启动电话模式，使通过按DTMF键发送DTMF号码（不需要同时按PTT键）
6. PTT ID 启动 -PID 启动/锁闭PTT ID发送。
7. PL/DPL 启动 -PL 决定是否要PL/DPL匹配才打开静噪。
8. 首要信道 -PRM 快速转换到选择的首要信道。
9. 功率选择 -PWR 选择所需功率级，利用加/减号( /-)键选择高，低或经济级功率。
10. 扫描 -SC 开始或结束信道扫描。
11. 静噪级别 -SQL 选择理想的静噪级别，利用加/减号( /-) 键选择理想级别。
12. 脱网 -TA 使对讲机在脱网模式操作或失去功能。
13. 可变频操作 -VFO 使用者可改变频率
14. 变频方向 -OF 增加,减少
15. 没有操作 - 没有功能被编程到此键。
GP2000手动调频说明
6、 按“PTT”键显示屏显示“RPL-XXXX“表示接收PL/DPL哑音频，按”＋/-”键选择接收哑音频组数。
7、 按“PTT”键显示屏显示TPL-XXXX“表示发射PL/DPL哑音频，按”＋/-”键选择发射哑音频组数。
4、 要确认切换到“用户模式”，请按下“PTT”键，要撤销切换，请按下任何其它键。
5、 关闭对讲机。此对讲机以“用户模式”运行。
三、 进入编程模式
1、 关闭对讲机。按下“MON”监听键，并打开对讲机。显示屏显示 表示进入编程。
3、 显示屏显示“PRO-CLR”（撤销保护）的字样。
4、 要确认切换到“经销商模式”，请按下“PTT”键，要撤销切换，请按下任何其它键。
5、 关闭对讲机。此对讲机以“经销商模式”运行。
5、
按“PTT”键显示屏显示“435.0000”或一组频率，表示第一信道的发射频率。同上一步相同按“4，6，5，2，5，0，0”输入发射频率。
10、 按“PTT”键显示屏显示“BCL-XXX"表示繁忙信道锁定。
11、 按“PTT”键显示屏显示“CH-TAG”表示信道别名。
12、 按“PTT”键显示屏显示“CH-XX.X”表示信道间隔。
13、 按“PTT”键显示屏显示“SC-XXX”表示选呼功能。
14、 按“PTT”键显示屏显示“ACK-XXX”表示启用个呼确认通知。
15、 按“PTT”键显示屏显示“PID-XXX”表示PTT识别码。
二、 经销商模式切换到用户模式
1、 关闭对讲机。
2、 同时按下“PTT”、“MON”、“＋”键，打开对讲机。
3、 显示屏显示“PROTECT"（保护）的字样。
2、 按“＋”键显示屏显示“CH--001”表示进入第一信道编程。

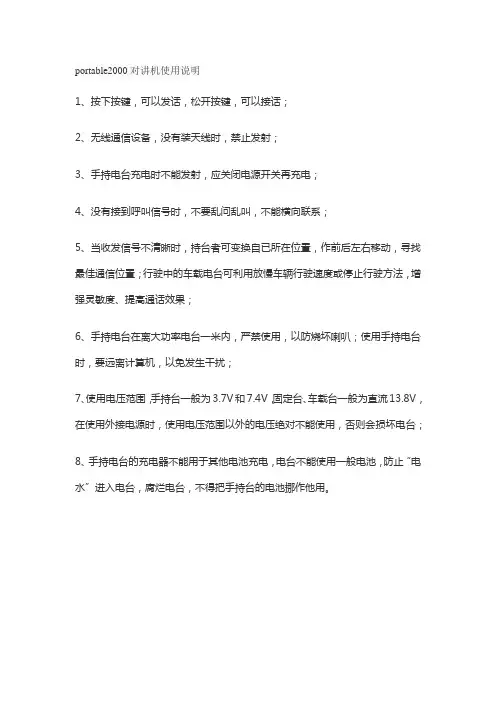

portable2000对讲机使用说明
portable2000对讲机使用说明
1、按下按键，可以发话，松开按键，可以接话；
2、无线通信设备，没有装天线时，禁止发射；
3、手持电台充电时不能发射，应关闭电源开关再充电；
4、没有接到呼叫信号时，不要乱问乱叫，不能横向联系；
5、当收发信号不清晰时，持台者可变换自已所在位置，作前后左右移动，寻找最佳通信位置；行驶中的车载电台可利用放慢车辆行驶速度或停止行驶方法，增强灵敏度、提高通话效果；
6、手持电台在离大功率电台一米内，严禁使用，以防烧坏喇叭；使用手持电台时，要远离计算机，以免发生干扰；
7、使用电压范围，手持台一般为3.7V和7.4V，固定台、车载台一般为直流13.8V，在使用外接电源时，使用电压范围以外的电压绝对不能使用，否则会损坏电台；
8、手持电台的充电器不能用于其他电池充电，电台不能使用一般电池，防止“电水”进入电台，腐烂电台，不得把手持台的电池挪作他用。
数字对讲机使用手册
MOTOROLA数字对讲机简易使用说明一、准备使用对讲机1、天线安装关闭对讲机，将天线插入安装孔中顺时针转动。
要取下天线，逆时针旋转天线。
确认您已事先将对讲机关闭并且取下通用接口护盖。
2、打开对讲机调节音量顺时针方向旋转开、关音量控制旋钮，直到您听到一声“咔嗒”声。
此时您立即会看到对讲机屏幕中显示ID或人名。
LED指示灯闪烁为绿灯，并且如果背光设置为自动打开，则主屏幕亮起。
发出一声简短的提示音，指示开机检查成功。
顺时针旋转开、关音量控制旋钮以调高此对讲机的音量。
要降低音量，逆时针旋转旋钮。
二、数字对讲机特殊功能1、对讲机检测如果激活该功能可让您确定系统内是否有其他对讲机处于活动状态，且不打扰该对讲机用户。
无语音或可视通知出现在目标对讲机上。
该功能仅对用户名或ID使用。
a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要检测的用户名或ID，然后按ok选择。
如果需要检测的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok选择，使用删除原有的ID号，使用键盘输入你所检测的对讲机的ID号。
然后按ok。
d、至对讲机检测，然后按ok选择。
e、屏幕显示对讲机检测：用户别名或ID，指示正在进行对讲机检测。
LED指示灯亮为绿灯。
f、等待确认。
g、如果目标对讲机在系统内处于活动状态，检测的对讲机发出一声提示音，屏幕简短显示目标对讲机已应答。
或如果目标对讲机在系统内未处于活动状态，检测对讲机发出一声提示音，屏幕简短显示目标对讲机无应答。
2、远程监听a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要监听的用户名或ID，然后按ok选择。
如果需要监听的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok选择，使用删除原有的ID号，使用键盘输入你所监听的对讲机的ID号。
然后按ok。
d、至对远程监听，然后按ok选择。
e、对讲机发出一声提示音，LED指示灯闪烁为绿灯。
f、等待确认。
g、屏幕上显示远程监听成功。
Motorola GP2000 Alpha Series Radio CPS 写频软件帮助
Motorola GP2000 Alpha Series Radio CPS 写频软件帮助Common 通用(参数）Active Scan State （激活扫描状态）指当对讲机处于扫描模式时，或者当对讲机在扫描信道组成列表中快速切换到, 用以搜索有效发射信号以进行接收或打开静噪的信道的时候。
Carrier Squelch (CSQ)（载波静噪）当载波电平超过载波电平门限时，对讲机就将打开静噪。
该载波电平也被称为静噪门限。
Carrier （载波）载波是在一个选中频率上发射的一个电磁信号，其目的是在其上加载话音或数据以便传送。
然后该载波信号就可以被所有监听该频率的对讲机所接收Channel （信道）信道就是一个按照频率或时间加以分割的一条通道，用来发射或接收话音和数据。
Coded Squelch （编码静噪）当从信道 Channel 上接收到的信号包含与对讲机接收私线／数字私线码相同的私线或数字私线码时，对讲机就将打开静噪。
Codeplug （码片）码片是一个在对讲机内部的存有固定信息的芯片，其上存储着对讲机的个性化数据。
该个性化数据是由摩托罗拉的用户编程软件（CPS ）创建的。
用户编程软件（CPS ）创建的数据可以转存到对讲机的芯片上，或存储在一个码片文件中。
码片文件可以存储在计算机的硬盘上以备日后之用。
Communications Port (COM Port) （通讯端口－COM 端口）该端口是一个计算机背部的硬件连接接口，用来与其它硬件设备，如对讲机，调制解调器和打印机通讯。
该端口也称为串行接口。
COM 端口按照槽位的区分被指定为端口1，端口2，端口3，和端口4。
当对对讲机进行编程时，计算机从其COM 端口通过一根用户机接口盒（RIB ）线缆连接到对讲机上。
计算机的用户编程软件（CPS ）的串口设置彼此独立，并可通过读入和写出功能加以应用。
注：这使您能够迅速地从一台对讲机的码片上读出信息，然后把相同的程序信息写入到另一台对讲机上CPS （用户编程软件）CPS 是用户编程软件的英文首字母缩写。
GP2000对讲机手动调频方法
TOC--OFF（建议关闭亚音，这个大家都知道的，呵呵
LOW--POWR（这个应该是发射功率
BCL-ON
CS-25.0
SC-OFF
ACK-ON
PID-OFF
SCPL-ON
关机
重启 按A键3秒就能使用你的频率了.
8、 按“PTT”键显示屏显示“TOC-XXX”表示关闭代码/反向字串。
9、 按“PTT”键显示屏显示“XXX.POWER”表示高低功率选择，按“＋/－”键选择高低功率。
10、 按“PTT”键显示屏显示“BCL-XXX"表示繁忙信道锁定。
11、 按“PTT”键显示屏显示“CH-TAG”表示信道别名。
2. 编程：进入经销商设置后，关机，按住MONI键开机，屏幕显示"RW"字样，按一下"+"，显示CH-001，按一下PTT键，显示CH-ON，再按一下PTT键，显示R······，用键盘直接输入接收频点：再按一下PTT键，显示T······，用键盘直接输入发射频点：调好后一直按PTT键直到显示下一信道为止。关机，开机即可。[hide]
5、 按“PTT”键显示屏显示“435.0000”或一组频率，表示第一信道的发射频率。同上一步相同按“4，6，5，2，5，0，0”输入发射频率。
6、 按“PTT”键显示屏显示“RPL-XXXX“表示接收PL/DPL哑音频，按”＋/-”键选择接收哑音频组数。
7、 按“PTT”键显示屏显示TPL-XXXX“表示发射PL/DPL哑音频，按”＋/-”键选择发射哑音频组数。
GP2000 对讲机手动调频方法
[hide]
! m( u; `8 Q) N( c7 i: jHAM业余无线电|写频软件图纸|改扩频|改版本|改中文显示|常规改集群|IOO天线|搭建中继台|亚音频|中继控制电路|通板|亚音板|MOTOROLA|1. 进入经销商设置后：按住PTT+MONI+"+"键开机，屏幕显示"PRO-CLR"字样：如显示"PROTECT"字样，那时用户设置，重复一遍。+ }& {4 L$ D! w1 v/ r
GP2000S
耳机插孔图
MOTOROLA GP2000S 的耳机 MIC孔是分开设计的（耳机大孔，MIC小孔）。其中，MIC孔在使用写频器进行写频时作为写频器的接口。
3、功能、说明书
MOTOROLA GP2000S与GP2000一样，仍然是一款“专业对讲机”。笔者拿到的测试样品没有附带说明书文档，但根据原来了解的GP2000的说明书，这款机器的用户操作说明部分会更加有限——说明书上只有非常简单的操作介绍，甚至可能比MOTOROLA GP2000更少，也就是说，仅凭包装内附带的说明书，用户只能对电台进行非常有限的操作而无法进行对电台的设置！当然了，这台机器的设计初衷也的确就是这样的。关于MOTOROLA GP2000S所能够支持的群组呼叫、个别呼叫、集群功能、电话网接入等面向商业用户的功能，由于涉及到无线电通信系统集成设备及其他专业通信系统，在这里就暂不进行详细讨论了。
对于375克的重量来说，GP2000S在手持电台里可的确不能算是台“轻盈”的设备，但其质感、耐用程度、防水性能、供电时间等指标绝对不会辜负它自身的重量。
至于“用户可轻松实现最常用的八种功能”“设计独特的前面板按钮，使功能应用易如反掌”一说，则是由于GP2000S 比 GP2000 又减少了数字输入码盘，仅保留了左右翻查功能键和ABCD四个可自定义功能键，但取消了由键盘进行“编程”（即调整频点）的功能。此重要改动的确是将机器的可调整性更加简化了，更加适合配备给“非专业用户”日常使用，并且，由于此款机器的频率操作必须通过电脑进行，大大降低了使用人员无意手工改写频点导致麻烦的可能。
MOTOROLA GP2000S需要使用电脑、写频器及软件进行频率、参数设定，厂商的说法是“编程操作”。使用支持WINDOWS系统的“编程软件”可以调整机器的几乎全部参数。最要紧的还是各频道的频率等基本工作参数，但即使在“销售商调整模式”也无法改变各频道的工作频点。由于本文对电台设备进行介绍，对于“编程软件”及相关操作就暂不做详细介绍了。
摩托罗拉GP2000对讲机手动调频方法（手置频）
摩托罗拉GP2000对讲机⼿动调频⽅法（⼿置频）GP2000编程说明⼀、⽤户模式切换到经销商模式1、关闭对讲机。
2、同时按下“PTT”、“MON”、“＋”键，打开对讲机。
3、显⽰屏显⽰“PRO-CLR”（撤销保护）的字样。
4、要确认切换到“经销商模式”，请按下“PTT”键，要撤销切换，请按下任何其它键。
5、关闭对讲机。
此对讲机以“经销商模式”运⾏。
⼆、经销商模式切换到⽤户模式1、关闭对讲机。
2、同时按下“PTT”、“MON”、“＋”键，打开对讲机。
3、显⽰屏显⽰“PROTECT'（保护）的字样。
4、要确认切换到“⽤户模式”，请按下“PTT”键，要撤销切换，请按下任何其它键。
5、关闭对讲机。
此对讲机以“⽤户模式”运⾏。
三、进⼊编程模式1、进⼊经销商设置后，关闭对讲机。
按下“MON”监听键，并打开对讲机。
屏幕显⽰'RW'字样,表⽰进⼊编程。
2、按“＋”键显⽰屏显⽰“CH--001”表⽰进⼊第⼀信道编程。
3、按“PTT”键显⽰屏显⽰“CH--ON/OFF”表⽰信道开/关。
4、按“PTT”键显⽰屏显⽰R“435.0000”或⼀组频率，表⽰第⼀信道的接受频率。
按数字键输⼊频率，例如“465.2500”分别输⼊“4，6，5，2，5，0，0”5、按“PTT”键显⽰屏显⽰T“435.0000”或⼀组频率，表⽰第⼀信道的发射频率。
同上⼀步相同按“4，6，5，2，5，0，0”输⼊发射频率。
6、按“PTT”键显⽰屏显⽰“RPL-XXXX“表⽰接收PL/DPL哑⾳频，按”＋/-”键选择接收哑⾳频组数。
7、按“PTT”键显⽰屏显⽰TPL-XXXX“表⽰发射PL/DPL哑⾳频，按”＋/-”键选择发射哑⾳频组数。
8、按“PTT”键显⽰屏显⽰“TOC-XXX”表⽰关闭代码/反向字串。
9、按“PTT”键显⽰屏显⽰“XXX.POWER”表⽰⾼低功率选择，按“＋/－”键选择⾼低功率。
10、按“PTT”键显⽰屏显⽰“BCL-XXX'表⽰繁忙信道锁定。
摩托罗拉 GP2000 对讲机调频
摩托罗拉GP2000 对讲机手动调频方法1. 进入经销商设置后：按住PTT+MONI+"+"键开机，屏幕显示"PRO-CLR"。
字样：如显示"PROTECT"字样，那时用户设置，重复一遍。
2. 编程：进入经销商设置后，关机，按住MONI键开机，屏幕显示"RW"字样，按一下"+"，显示CH-001，按一下PTT键，显示CH-ON，再按一下PTT键，显示R······，用键盘直接输入接收频点：再按一下PTT键，显示T······，用键盘直接输入发射频点：调好后一直按PTT键直到显示下一信道为止。
关机，开机即可。
无限复制：关机，母机按住MONI键开机，显示"RW"字样，再按一下"+"，显示CH-001，调到所需的信道，一直按PTT键直到显示CH-COPY，按一下PTT键，子机开机即可。
复制完后母机显示"COPY-OK"。
关机，开机即可。
1. 进入经销商设置后：按住PTT+MONI+"+"键开机，屏幕显示"PRO-CLR"。
字样：如显示"PROTECT"字样，那时用户设置，重复一遍。
2. 编程：进入经销商设置后，关机，按住MONI键开机，屏幕显示"RW"字样，按一下"+"，显示CH-001，按一下PTT键，显示CH-ON，再按一下PTT键，显示R······，用键盘直接输入接收频点：再按一下PTT键，显示T······，用键盘直接输入发射频点：调好后一直按PTT键直到显示下一信道为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Installation and removal of antenna 安装和拆卸天线
1. The bottom of the thread of the antenna into the antenna coupling, antenna Fasten to the transceiver. 将天线的螺纹底部放入天线联接器中，将天线 扣紧到对讲机中。 2. Clockwise until tighten 以顺时针方向旋转直到拧紧 拆卸 Until it is disengaged from the walkie-talkie on the counter-clockwise rotating antenna Detachment. 以逆时针方向旋转天线直到它从对讲机上脱开 拆离
Long keys 长时间按键
PTT ID starts PTT NhomakorabeaD 启动
Phone mode 电话模式
The keypad lock 键盘锁定
Spurious letter Tao delete 杂散信道删除
A telephone conversation After the call is connected, the way of normal use of walkie-talkie call. Speech, press the PTT key, release the PTT key to answer Send a voice call 1. Press and hold the PTT key. 2.Dial the required selective call ID. 3.Release the PTT key. 电话交谈 在电话接通后，以平常使用对讲机时的方式通话。 按下PTT 键讲话，释放PTT键接听 发送语音呼叫 1.按住PTT键。 2.拨打所需的选呼识别码。 3.释放PTT键。
Preset programming functions 预置编程功能
Button type 按键类型 A key A键 B key B键 Squelch level 静噪级别 C key C键 PL / DPL to start PL/DPL启动 D key D键 Scanning 扫描 Short-term keys Power 短时间按键 Selection 功率选择
Scan and priority scan 扫描和优先扫描
Scan There are two types: normal scan and priority scan. Ordinary scanning continuous retrieve the walkie-talkie channel in the scan list, priority scan 50% of the scan time assigned to the priority channel(A channel in the selected scan list) 扫描有两种类型：普通扫描和优先扫描。 普通扫描连续检索对讲机扫描列表中的所有信道，而优先扫描将50% 的扫描时间分配到 优先信道(在被选定的扫描列表中的第一个信道)
Charge for walkie-talkie 为对讲机充电
1.A turn off the intercom and to the charger's DC power supply. (Such as walkie-talkie and electrical Sources are open) 2. the transceiver into the charger socket. 3.Open the DC power charger. 4.Open the DC power supply. 5 walkie-talkie charge until the charger LED indicator lights up in green (About two hours later). 6.Open walkie-talkie, when charging is completed, you will see the battery indicator Displays three power bar. 1. 关闭对讲机和到充电器的直流电源。（如对讲机和电 源都开着）2. 将对讲机置入充电器插座。 3. 打开充电器的直流电源。4. 打开直流电源。 5. 对对讲机充电直到充电器的LED指示灯亮起绿色灯（大约两小时之后）。 6. 打开对讲机，当充电完成时，您会看到电池电量指示 器显示3 个电量指示条。
Programming port and mode of 编程端口及模式
Programming mode This mode allows you to enhance the use of walkie-talkie function by changing the characteristic parameters of the walkie-talkie. Enter the programming mode If the transceiver is turned on, shut down. Then press and hold the listener the key to power. Hear a tone after you in the walkie-talkie Programming mode. K indicator lights up, then displays the RW, Exit the programming Mod Shutdown exit the programming mode. 编程模式 这种模式允许您通过改变对讲机的特征参数来增强对讲机的使用功能。 进入编程模式 如果对讲机是开启着，请关机。然后按住监听键开机。听到一声音调之后， 表示您的对讲机处在编程模式。K指示器亮起，然后显示RW。
Removing the belt clip 拆卸皮带夹 In the demolition button and walkie-talkie back of the battery between the end of the key inserted. Up the proposed demolition button. Slide the belt. 在拆卸掣和对讲机电池背面之间将钥匙的末端插入。 向上提出拆卸掣。向上滑动皮带。
Dial 拨号
Thanks for reading! 谢谢观看！
Installation and removal of the belt clip 安装和拆卸皮带夹
Install the belt clip 安装皮带夹 1.Adjust the belt clip slot at the Installation on the walkie-talkie battery Track. 1. 调整皮带夹的卡槽对准对讲 2. 机电池上的安装轨。 3. 2.Slide down the belt clip until you hear a clicking sound. 2. 向下滑动皮带夹直到听见“咔哒”声
Installation and removal of the battery 安装和拆卸电池
Installing the battery 安装电池 1.A slot of the battery into the notch of the walkie-talkie. 将电池的槽放入对讲机的槽口中 2 slide-phone battery until you hear a "click" sound. 向上滑动对讲机电池直到听到 “咔哒”声 Removing the Battery 拆卸电池 1 battery card allocated from the transceiver 1. 将电池卡从对讲机上拨出 2. Slide the battery down 2. 向下滑动电池
