转炉炼钢工艺流程介绍

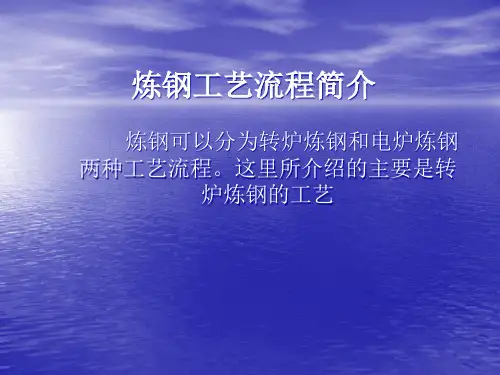

炼钢工艺流程简介
这是火焰切割的场景。
★铸坯的输送
经切割的铸坯利用辊道输送至冷床。这是铸坯 在运输辊道上的场景。
★铸坯的收集（冷床，推钢）
连铸坯通过步进式翻转冷床冷却，然后由推钢 机收集。这就是步进式冷床场景。
★铸坯堆垛
用夹钳将铸坯从冷床上吊至指定的堆放 场地码放成垛，等待外运。
这就是成品铸坯垛场景。
★铸坯外运
★测温取样
每炉钢出钢前必须符合工艺规定的温 度和化学成分的要求，因此冶炼到一定阶 段需要倒炉进行测温取样。温度在现场大 屏幕和主控室计算机上均有显示，试样则 需送到炉前化验室经直读光谱仪分析再报 出结果。
这就是炉前工正在测温取样的场景。
★转炉出钢
出钢过程中要实现的目标是脱氧、脱碳、 脱硫、合金化，为此要向钢包中加入铁合 金、脱氧剂、脱硫剂、覆盖剂等。为了实 现无渣或少渣出钢还得投抛挡渣球。
★向混铁炉兑入铁水
混铁炉是一种贮存铁水的容器，通过 多包铁水混兑可以均匀铁水温度和成分， 为转炉冶炼创造更好的原料条件。此外由 于混铁炉容量较大，它还是调节高炉和转 炉生产节奏的缓冲器。
这就是向混铁炉兑入铁水的场景。
★混铁炉出铁
根据转炉生ห้องสมุดไป่ตู้的需要，混铁炉随时可提供一定量的铁 水。这是混铁炉出铁的场景。出铁量通过铁水车上的电子 秤称量并在大屏幕上显示。
电弧炉炼钢是除转炉炼钢以外最主要的炼钢 方法，与转炉炼钢相比主要区别在于使用的原料 不一样：转炉主原料是铁水，有足够的热源，故 只要吹氧就可以了；而电炉则不同，其主要原料 是废钢，必须输入足够的能量才能将其熔化，而 电弧加热是很成熟的工业化大生产加热方法，故 电弧炉就自然成为以废钢为主原料的炼钢工艺所 选择的炉型了。除此而外现代化超高功率电炉炼 钢与转炉炼钢有许多相似之处，如吹氧氧化、挡 渣出钢、炉外精炼、连铸等二者无大差别。另外， 很多有电炉的厂也建高炉，采取向电炉加入一定 量铁水（一般为30%左右）代替废钢，这就是电 炉工艺与转炉更拉近一步。
转炉工艺操作规程

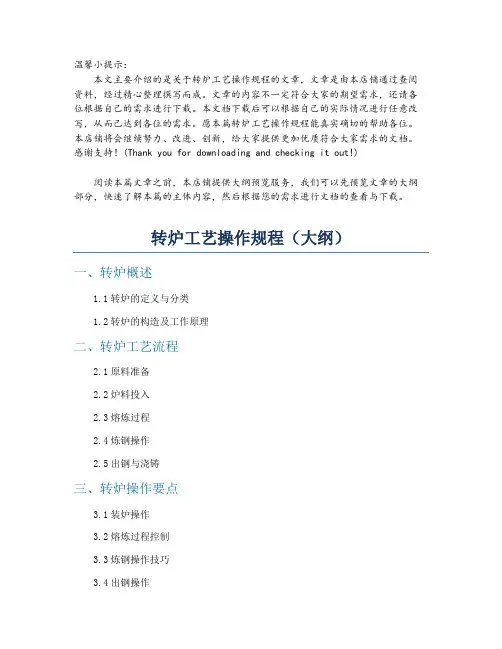

温馨小提示：本文主要介绍的是关于转炉工艺操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇转炉工艺操作规程能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
转炉工艺操作规程（大纲）一、转炉概述1.1转炉的定义与分类1.2转炉的构造及工作原理二、转炉工艺流程2.1原料准备2.2炉料投入2.3熔炼过程2.4炼钢操作2.5出钢与浇铸三、转炉操作要点3.1装炉操作3.2熔炼过程控制3.3炼钢操作技巧3.4出钢操作3.5常见问题及处理方法四、转炉设备维护与保养4.1设备检查与维修4.2易损件更换4.3设备润滑4.4电气设备维护五、转炉安全生产5.1安全操作规程5.2消防安全5.3环保与职业病防治5.4应急处理六、转炉工艺优化与新技术应用6.1工艺优化方向6.2新技术应用6.3节能减排措施七、转炉操作人员培训与管理7.1操作人员培训7.2操作技能考核7.3操作人员管理八、转炉工艺发展趋势与展望8.1行业发展现状8.2技术发展趋势8.3市场前景分析一、转炉概述1.1 转炉的定义与分类转炉是一种用于钢铁冶炼的重要设备，主要用于铁合金、不锈钢、普通钢等金属的冶炼和精炼。
转炉以其独特的炉体结构和冶炼方式，在全球钢铁工业中占据着举足轻重的地位。
按照转炉的炉役材料和工作温度，可以将转炉分为碳钢转炉、不锈钢转炉、真空转炉、铝转炉等。
1.2 转炉的构造及工作原理转炉主要由炉体、炉盖、炉裙、炉底、炉衬、炉帽、传动系统、操作系统等部分组成。
转炉冶炼工艺流程
转炉冶炼工艺流程
1. 按照配料要求，将废钢等原料装入炉内，然后倒入铁水，并加入适量的造渣材料，如生石灰等。
2. 将氧气喷枪从炉顶插入炉内，吹入纯度大于99%的高压氧气流，使其与高温的铁水发生氧化反应，以除去杂质。
3. 在冶炼过程中，根据炉况变化，加入剩余造渣材料，如石灰、白云石、铁皮球、矿石、萤石等，以调节炉况，控制熔池温度和成分。
4. 在脱碳速度降低、熔池温度上升、炉口烟气变得稀疏透明时，确定冶炼终点，通过经验法或副枪系统判断碳、硫、磷、温度等是否满足要求。
5. 当冶炼终点满足要求时，停止吹炼，提升喷枪，准备出钢。
出钢时使炉体倾斜，钢水从出钢口注入钢水包里，同时加入脱氧剂进行脱氧和调节成分。
6. 钢水合格后，可以浇成钢的铸件或钢锭，钢锭可以再轧制成各种钢材。
在转炉冶炼过程中，还会产生大量棕色烟气，主要成分是氧化铁尘粒和高浓度的一氧化碳气体等，需要进行净化回收，以防止污染环境。
此外，炼钢时生成的炉渣也可以综合利用，如用来做钢渣水泥，含磷量较高的炉渣可加工成磷肥等。
炼钢转炉工艺流程
炼钢转炉工艺流程炼钢转炉是一种用于炼钢的重要设备，其工艺流程通常包括装料、预热、脱硫、合金化和精炼等步骤。
下面将详细介绍炼钢转炉的工艺流程。
首先是装料环节。
在炼钢转炉工作之前，需要将原料装入转炉中。
原料一般包括生铁、废钢、废铁和焦炭等。
这些原料经过称量和筛分后，按照一定比例装入炼钢转炉中。
接着是预热环节。
在进行炼钢转炉工作之前，需要对转炉进行预热。
预热的主要目的是提高转炉壁的温度，减少冷面耗热，提高工作温度。
预热的过程通常通过煤气或燃料油进行，同时还需要注意加热速度和煤气的流量控制。
然后是脱硫环节。
脱硫是炼钢的重要步骤之一，主要通过向转炉中加入脱硫剂来实现。
脱硫剂一般选择钙质材料，如生石灰、白云石等。
脱硫的过程中，脱硫剂与转炉中的硫化物反应生成硫酸钙。
同时，脱硫还会产生大量的气体，需要进行排气处理。
接着是合金化环节。
合金化是为了调整炼钢过程中的成分含量和性能而进行的。
合金化过程中，向转炉中加入合金材料，如铬铁、镍铁等。
合金材料会在高温下迅速熔化，并和钢水充分混合，从而改善钢水的成分、性能和冶炼渣的物化性能。
最后是精炼环节。
精炼是炼钢过程中的关键步骤之一，主要通过加入氧气来去除钢水中的杂质。
精炼装置通常由座火炉和氧气喷射装置组成。
当座火炉开始运行时，向转炉中加入氧气。
氧气与钢水中的碳、硅等杂质反应生成气体，从而达到去除杂质的目的。
以上就是炼钢转炉的工艺流程简介。
当然，实际的工艺流程还需要根据具体的钢种、需求和设备状况进行调整。
随着科技的发展，炼钢转炉的工艺流程也在不断创新和改进，以提高钢水的质量和生产效率，降低能源消耗和环境污染。
转炉炼钢生产工艺流程
转炉炼钢生产工艺流程
嘿，咱今儿就来说说转炉炼钢生产工艺流程这档子事儿。
你想啊，那转炉就像个大熔炉，各种原材料就像一群小伙伴，欢欢喜喜地聚到一块儿。
先把铁水倒进去，这铁水就好比是这场炼钢大戏的主角呀。
然后呢，再加上其他的配角，像废钢啦、造渣材料啦等等。
这时候啊，就开始热闹起来啦！氧气喷枪呼呼地喷着氧气，就像给这个大熔炉加了一把火，让里面的反应热热闹闹地进行着。
这不就跟咱做饭似的，火大了才能把菜炒熟炒香嘛。
在这个过程中，会产生好多神奇的变化呢。
炉渣就像个保护罩，保护着里面的钢水不受外界干扰。
而钢水呢，在这一系列的操作下，逐渐变得纯净、坚韧。
转炉炼钢可不是一蹴而就的呀，得慢慢来，仔细着。
就好像培育一朵花，得精心呵护，给它合适的温度、养分，才能让它绽放出最美的花朵。
炼钢也是一样，每一个环节都不能马虎。
你说要是哪个环节出了岔子，那不就像做蛋糕没放糖一样，味道全变啦？所以啊，那些炼钢的师傅们可都得瞪大了眼睛，时刻关注着这大熔炉里的情况。
等炼钢完成了，那钢水就变成了我们需要的钢材啦。
这些钢材可以用来造房子、造汽车、造各种各样的东西，用处可大了去啦！
你想想，要是没有这转炉炼钢的工艺，我们的生活得少了多少便利呀。
没有坚固的钢材，那些高楼大厦怎么能建得起来呢？没有高质量的钢材，那些汽车怎么能跑得又快又稳呢？
所以说啊，转炉炼钢生产工艺流程可真是个了不起的东西。
它就像一个神奇的魔法，把那些普通的原材料变成了对我们生活有着巨大作用的宝贝。
咱可得好好珍惜这个工艺，让它为我们的生活带来更多的美好和便利呀！这就是转炉炼钢，是不是很有意思呢？。
转炉炼钢工艺流程

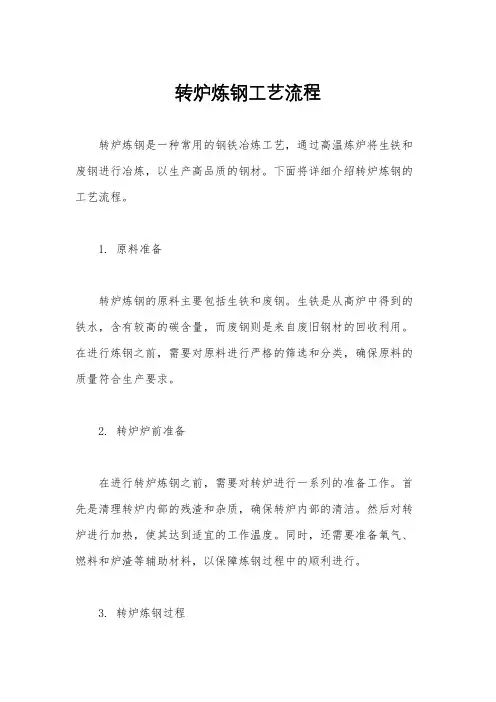

转炉炼钢工艺流程转炉炼钢是一种常用的钢铁冶炼工艺，通过高温炼炉将生铁和废钢进行冶炼，以生产高品质的钢材。
下面将详细介绍转炉炼钢的工艺流程。
1. 原料准备转炉炼钢的原料主要包括生铁和废钢。
生铁是从高炉中得到的铁水，含有较高的碳含量，而废钢则是来自废旧钢材的回收利用。
在进行炼钢之前，需要对原料进行严格的筛选和分类，确保原料的质量符合生产要求。
2. 转炉炉前准备在进行转炉炼钢之前，需要对转炉进行一系列的准备工作。
首先是清理转炉内部的残渣和杂质，确保转炉内部的清洁。
然后对转炉进行加热，使其达到适宜的工作温度。
同时，还需要准备氧气、燃料和炉渣等辅助材料，以保障炼钢过程中的顺利进行。
3. 转炉炼钢过程转炉炼钢的主要过程包括炉前处理、吹炼、脱硫、脱磷、合金加入和出钢等环节。
首先是炉前处理，将预先准备好的生铁和废钢装入转炉中。
然后启动吹炼工艺，通过吹入高压氧气和燃料，使炉内的温度迅速升高，生铁和废钢开始熔化并发生氧化还原反应。
在这个过程中，炉内的温度可以达到数千摄氏度，将原料中的杂质和不纯物质燃尽，确保钢水的纯净度。
接下来是脱硫和脱磷的过程，通过向炉内加入适量的脱硫剂和脱磷剂，将钢水中的硫和磷等有害元素去除，提高钢材的质量和纯度。
在炼钢的过程中，根据需要还可以向炉内加入一定比例的合金元素，如铬、锰、钼等，以调整钢材的化学成分和性能。
最后是出钢过程，当炼钢结束后，通过倾炉口将炼好的钢水倒入钢包中，再经过连铸、轧制等工艺，最终得到成品钢材。
4. 转炉炼钢的优点转炉炼钢相比其他炼钢工艺具有以下优点：一是能够利用废钢资源，实现资源的循环利用；二是生产成本较低，能够生产出高品质的钢材；三是炼钢过程中能够控制钢材的化学成分和性能，满足不同用途的需要。
总之，转炉炼钢是一种成熟、高效的钢铁冶炼工艺，通过严格的工艺流程和操作规范，能够生产出优质的钢材产品，满足市场和用户的需求。
转炉炼钢工艺简介
18
萤石作用及要求
• 作用
造渣加入萤石可以加速石 灰的溶解，萤石的助熔作 用是在很短的时间内能够 改善炉渣的流动性，但过 多的萤石用量，会加剧炉 衬的损坏，并污染环境。
• 质量要求 • CaF2≥75%， SiO2≤23%，S≤0.20%， P≤0.08%，H2O≤3.0% • 粒度：5-60mm
渣量=（石灰+镁球或熟白）×（2-3）
8
铁水成分及温度影响
• Mn的影响 • 锰是弱发热元素，铁水中Mn氧化后形成的(MnO)可促 进石灰溶解，加快成渣；减少氧枪粘钢，终点钢中余 锰高，能够减少合金用量，利于提高金属收得率；锰 在降低钢水硫含量和硫的危害方面起到有利作用。 Mn/Si的比值为0.8～1.00时对转炉的冶炼操作控制最 为有利。当前使用较多的为低锰铁水，一般铁水中 [Mn]=0.20％～0.40％。
6.设备少，投资节省。
4
炉顶料仓 振动给料器 电子称 带式运输机 密封料仓 传动机构 实 心 轴
汽包 氧 枪 风 机 不 回 收 时 放 空 回收煤气 进入煤气柜
烟 道
文氏管 脱水器
溜 槽
洗 涤 塔
沉淀池
电动机 渣 罐 转 炉 吸 滤 池
水封逆止阀 送往高炉利用
支架Hale Waihona Puke 氧气顶吹转炉工艺流程示意图
5
二 、转炉炼钢用主要原材料
28
2.1装料制度：废钢量的确定
• 热量来源于：
• 转炉炼钢不需要外来热源；
铁水物理热及元素氧化化学热。 铁水及废钢的合理配比须根据炉子的热平衡计算确定。 • 硅的作用 优点：因发热量大，增大废钢加入量，一般铁水中Si增 加0.1%，废钢比增大1%。 缺点：增大渣量，侵蚀炉衬一般控制在0.3－0.5％。
转炉炼钢的工艺流程
转炉炼钢的工艺流程转炉炼钢是一种常见的钢铁冶炼工艺，其基本流程包括原料处理、炉料加入、氧化还原反应、渣液处理和钢水出炉等五个阶段。
首先，需要对原料进行预处理。
原料通常是来自于铁矿石的粉末，其中包含铁矿石和废钢等。
原料需要经过破碎、筛分、混合等工艺，以保证原料的均匀性和适合特定炼钢工艺的物料性质。
其次，将经过处理的原料加入炉腔中。
炉腔内通常是高炉炼铁过程中所得到的铁水，它含有大量的铁和一定比例的杂质。
在加入原料时，需要控制原料的加入速度和方式，以保证炉腔内较好的燃烧条件和物料的混合均匀性。
然后，进行氧化还原反应。
炉腔内的原料在高温条件下与吹入的氧气进行反应，主要反应包括碳氧还原反应和矿石的氧化反应。
这些反应会产生大量的热量和废气，同时也会生成液态金属铁和渣液。
接下来是渣液处理。
渣液是氧化还原反应产生的一种物料，由氧化反应生成的渣液中含有大量的氧化物，需要进行炉后渣液处理。
渣液经过除渣、脱磷、脱硫等工艺处理后，可以作为其他冶炼工艺的原料或者用于其他冶金工艺。
最后是钢水出炉。
炉内的反应达到一定程度后，根据炼钢的要求，可以调节底吹氧气的量和吹炉时间，以减少钢中氧含量、降低杂质含量和改善钢水中的成分均匀性。
一段时间后，钢水可以从转炉中出炉，经过连铸工艺可以制成各种形状的钢材。
总体而言，转炉炼钢工艺流程包括原料处理、炉料加入、氧化还原反应、渣液处理和钢水出炉等五个阶段。
这一工艺在现代钢铁冶炼中得到广泛应用，能够实现大规模的、高效的钢铁生产。
同时，随着技术的不断发展，该工艺也在不断地改进和优化，为钢铁行业的可持续发展做出了重要贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转炉炼钢工艺流程介绍---- 冶金自动化系列专题【导读】：转炉炼钢是把氧气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
炼钢的基本任务是脱碳、脱磷、脱硫、脱氧，去除有害气体和非金属夹杂物，提高温度和调整成分。
归纳为：“四脱”（碳、氧、磷和硫），“二去”（去气和去夹杂），“二调整”（成分和温度）。
采用的主要技术手段为：供氧，造渣，升温，加脱氧剂和合金化操作。
本专题将详细介绍转炉炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。
【发表建议】转炉冶炼目的：将生铁里的碳及其它杂质（如：硅、锰）等氧化，产出比铁的物理、化学性能与力学性能更好的钢。
【相关信息】钢与生铁的区别：首先是碳的含量，理论上一般把碳含量小于2.11%称之钢，它的熔点在1450-1500℃，而生铁的熔点在1100-1200℃。
在钢中碳元素和铁元素形成Fe3C固熔体，随着碳含量的增加，其强度、硬度增加，而塑性和冲击韧性降低。
钢具有很好的物理、化学性能与力学性能，可进行拉、压、轧、冲、拔等深加工，其用途十分广泛。
[查看全文]转炉冶炼原理简介：转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化 (FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。
当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
如果氧气是从炉底吹入，那就是底吹转炉；氧气从顶部吹入，就是顶吹转炉。
[查看全文]转炉冶炼工艺流程简介：转炉一炉钢的基本冶炼过程。
顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。
【查看全文】转炉炼钢主要工艺设备简介：转炉（converter）炉体可转动，用于吹炼钢或吹炼锍的冶金炉。
转炉炉体用钢板制成，呈圆筒形，内衬耐火材料，吹炼时靠化学反应热加热，不需外加热源，是最重要的炼钢设备，也可用于铜、镍冶炼。
【查看全文】AOD精炼炉AOD即氩氧脱碳精炼炉，是一项用于不锈钢冶炼的专有工艺。
AOD炉型根据容量有3t、6t、8t、10t、18t、25t、30t等。
装备水平也由半自动控制发展到智能计算机控制来冶炼不锈钢。
【查看全文】VOD精炼炉VOD精炼炉（vacuumoxygen decarburization),是在真空状态下进行吹氧脱碳的炉外精炼炉，它以精炼铬镍不锈钢、超低碳钢、超纯铁素体不锈钢及纯铁为主。
将初炼钢液装入精炼包中放入密封的真空罐中进行吹氧脱碳、脱硫、脱气、温度调整、化学元素调整。
【查看全文】LF精炼炉LF（ladle furnace) 炉是具有加热和搅拌功能的钢包精炼炉。
加热一般通过电极加热，搅拌是通过底部透气砖进行的。
【查看全文】氧枪氧枪是转炉供氧的主要设备，它是由喷头、枪身和尾部结构组成。
喷头是用导热性良好的紫铜经锻造和切割加工而成，也有用压力浇铸而成的。
喷头的形状有拉瓦尔型、直筒型和螺旋型等。
目前应用最多的是多孔的拉瓦尔型喷头。
拉瓦尔型喷头是收缩—扩张收缩型喷孔，当出口氧压与进口氧压之比p出/p0<0.528时形成超音速射流。
【查看全文】转炉倾炉系统倾炉系统:变频调速(变频器+电机+减速机+大齿轮)倾炉机构：倾炉机构由轨道、倾炉油缸、摇架平台、水平支撑机构和支座等组成。
【查看全文】转炉炼钢工艺流程这种炼钢法使用的氧化剂是氧气。
把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化(FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。
当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
如果空气是从炉低吹入，那就是低吹转炉。
随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。
这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。
转炉一炉钢的基本冶炼过程。
顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。
上炉钢出完钢后，倒净炉渣，堵出钢口，兑铁水和加废钢，降枪供氧，开始吹炼。
在送氧开吹的同时，加入第一批渣料，加入量相当于全炉总渣量的三分之二，开吹3-5分钟后，第一批渣料化好，再加入第二批渣料。
如果炉内化渣不好，则许加入第三批萤石渣料。
吹炼过程中的供氧强度：小型转炉为2.5-4.5m3/(t·min)；120t以上的转炉一般为2.8-3.6m3/(t·min)。
◆开吹时氧枪枪位采用高枪位，目前是为了早化渣，多去磷，保护炉衬；◆在吹炼过程中适当降低枪位的保证炉渣不“返干”，不喷溅，快速脱碳与脱硫，熔池均匀升温为原则；◆在吹炼末期要降枪，主要目的是熔池钢水成分和温度均匀，加强熔池搅拌，稳定火焰，便于判断终点，同时使降低渣中Fe含量，减少铁损，达到溅渣的要求。
◆当吹炼到所炼钢种要求的终点碳范围时，即停吹，倒炉取样，测定钢水温度，取样快速分析[C]、[S]、[P]的含量，当温度和成分符合要求时，就出钢。
◆当钢水流出总量的四分之一时，向钢包中的脱氧合金化剂，进行脱氧，合金化，由此一炉钢冶炼完毕。
炼钢学概述基本要求：理解炼钢的任务；了解对原材料的要求；了解耐火材料的分类和各自用途。
重点与难点：炼钢的任务；原材料主要质量指标；炼钢用耐火材料。
第一节概述一、钢与生铁的区别及发展历程：首先是碳的含量，理论上一般把碳含量小于2.11%称之钢，它的熔点在1450-1500℃，而生铁的熔点在1100-1200℃。
在钢中碳元素和铁元素形成Fe3C固熔体，随着碳含量的增加，其强度、硬度增加，而塑性和冲击韧性降低。
钢的应用前景：钢具有很好的物理、化学性能与力学性能，可进行拉、压、轧、冲、拔等深加工，其用途十分广泛。
用途不同对钢的性能要求也不同，从而对钢的生产也提出了不同的要求。
石油、化工、航天航空、交通运输、农业、国防等许多重要的领域均需要各种类型的大量钢材，我们的日常生活更离不开钢。
总之，钢材仍将是21世纪用途最广的结构材料和最主要功能材料。
炼钢方法（1）最早出现的炼钢方法是1740年出现的坩埚法，它是将生铁和废铁装入由石墨和粘土制成的坩埚内，用火焰加热熔化炉料，之后将熔化的炉料浇成钢锭。
此法几乎无杂质元素的氧化反应。
炼钢方法（2）1856年英国人亨利·贝塞麦发明了酸性空气底吹转炉炼钢法，也称为贝塞麦法，第一次解决了用铁水直接冶炼钢水的难题，从而使炼钢的质量得到提高，但此法要求铁水的硅含量大于0.8%，而且不能脱硫。
目前已淘汰。
炼钢方法（3）1865年德国人马丁利用蓄热室原理发明了以铁水、废钢为原料的酸性平炉炼钢法，即马丁炉法。
1880年出现了第一座碱性平炉。
由于其成本低、炉容大，钢水质量优于转炉，同时原料的适应性强，平炉炼钢法一时成为主要的炼钢法。
炼钢方法（4）1878年英国人托马斯发明了碱性炉衬的底吹转炉炼钢法，即托马斯法。
他是在吹炼过程中加石灰造碱性渣，从而解决了高磷铁水的脱磷问题。
当时，对西欧的一些国家特别适用，因为西欧的矿石普遍磷含量高。
但托马斯法的缺点是炉子寿命底，钢水中氮的含量高。
炼钢方法（5）1899年出现了完全依靠废钢为原料的电弧炉炼钢法(EAF)，解决了充分利用废钢炼钢的问题，此炼钢法自问世以来，一直在不断发展，是当前主要的炼钢法之一，由电炉冶炼的钢目前占世界总的钢的产量的30-40%。
炼钢方法（6）瑞典人罗伯特·杜勒首先进行了氧气顶吹转炉炼钢的试验，并获得了成功。
1952年奥地利的林茨城(Linz)和多纳维兹城(Donawitz)先后建成了30吨的氧气顶吹转炉车间并投入生产，所以此法也称为LD法。
美国称为BOF法（Basic Oxygen Furnace）或BOP法，如图1所示。
