施工中水电安装管道预埋预留注意事项

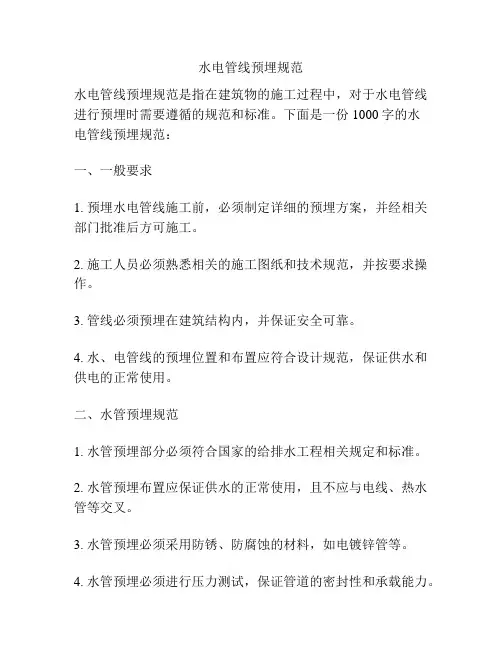

水电管线预埋规范
水电管线预埋规范水电管线预埋规范是指在建筑物的施工过程中，对于水电管线进行预埋时需要遵循的规范和标准。
下面是一份1000字的水电管线预埋规范：一、一般要求1. 预埋水电管线施工前，必须制定详细的预埋方案，并经相关部门批准后方可施工。
2. 施工人员必须熟悉相关的施工图纸和技术规范，并按要求操作。
3. 管线必须预埋在建筑结构内，并保证安全可靠。
4. 水、电管线的预埋位置和布置应符合设计规范，保证供水和供电的正常使用。
二、水管预埋规范1. 水管预埋部分必须符合国家的给排水工程相关规定和标准。
2. 水管预埋布置应保证供水的正常使用，且不应与电线、热水管等交叉。
3. 水管预埋必须采用防锈、防腐蚀的材料，如电镀锌管等。
4. 水管预埋必须进行压力测试，保证管道的密封性和承载能力。
5. 水管预埋的施工应预留足够的孔洞和阀门，便于日后的维修和更换。
6. 水管预埋时应与建筑结构产生一定的间隔，以防止水管受到外界压力和振动影响。
三、电线预埋规范1. 电线预埋部分必须符合国家的电气工程相关规定和标准。
2. 电线预埋应按照电气设计要求进行布置，并注意与水管、煤气管等的分隔。
3. 电线预埋必须采用防火、阻燃的电缆材料，并注意防止水、湿气和腐蚀物质对电缆的影响。
4. 电线预埋时应预留足够的接线盒和电气装置的安装空间，便于日后的维修和更换。
5. 电线预埋时应注意与其他金属材料的隔离，以避免电磁干扰和电气火灾的发生。
四、其他注意事项1. 水电工程的预埋应该在墙体砌筑和装修前完成，确保施工进度顺利进行。
2. 预埋水电管线施工时，应加强与其他施工人员的协调，确保施工安全。
3. 水电管线预埋施工完毕后，应组织相关部门进行验收，并做好相关的记录和档案。
总结：水电管线预埋规范的制定对于建筑物的安全和使用质量有着重要的影响。
以上的规范只是其中的一部分，具体的施工还需要根据实际情况和相关规范进行调整和完善。
大家在进行水电工程预埋时一定要重视规范，确保施工质量和安全。
水电预留预埋技术交底1
水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
水电预留预埋施工方案
水电预留预埋施工方案一、施工前准备在进行水电预留预埋施工之前，需要进行充分的准备工作。
首先，施工人员应该仔细阅读施工图纸和设计方案，明确每个预留预埋的具体位置和尺寸要求。
其次，要检查施工所需的工具和材料是否齐全，并确保施工现场的安全设施完善。
二、水电预留预埋工作流程1. 确定预埋位置根据设计图纸要求，施工人员确定水电预留预埋的具体位置，并标记出来。
在此过程中，需特别注意避免与其他管线或结构物相冲突。
2. 开始施工首先，根据标记好的位置，在墙体或地面上用工具开凿出预留预埋的空间。
然后，根据具体要求，选择适当的管道材料进行铺设，并与水电设备做好连接。
3. 固定及封闭在完成水电设备的连接后，需要进行固定及封闭工作。
施工人员应确保管道牢固地安装在墙体或地面上，并对连接处进行密封处理，以防漏水或漏电。
4. 检查与验收最后，施工完成后，需要对预留预埋工作进行全面检查，并邀请相关专业人员进行验收。
确保工作符合设计要求，且安全可靠。
三、施工注意事项1.施工人员在施工过程中应注意安全，佩戴好相应的防护装备，如安全帽、手套等。
2.确保施工现场整洁有序，避免杂物堆积影响施工进度和质量。
3.在施工过程中，如遇问题应及时与设计人员或相关专业人员沟通解决，避免施工失误带来的影响。
4.施工完成后，及时清理施工现场，保持周围环境整洁。
结语水电预留预埋施工是建筑施工中重要的一环，合理规划和精细施工对于建筑工程的质量和安全至关重要。
只有严格按照设计要求进行施工，做到安全可靠、符合标准，才能保障整个建筑工程的顺利进行和质量保证。
建筑主体施工阶段,水电暖管线预留预埋施工要求
建筑主体施工阶段，水电暖管线预留预埋施工要求加工要求：定点加工制作：机械切割、去除毛刺、除锈并内壁防腐;防水套管的翼环应双面满焊，且焊缝饱满、平整、光滑、无夹渣、无气泡、无裂纹等现象，并及时清除焊渣;套管内采用软性物填充严密，端部用封口胶带封闭保护。
套管定位：套管定位应准确(含标高和平面定位);长距离管路连续穿梁(墙)时需弹线(或导入激光投线仪)控制管道中心线;喉管连续穿墙(梁)套管需定出考虑管道找坡因素确定标高;不得破坏其他工种的成品，不得私自切断钢筋;在混凝土浇筑过程中必须有安装人员旁站守护以防止预埋套管移位。
套管定位准确，封堵可靠;管模拆除时间把握恰当，确保拆除后成型较好。
套管长度：穿内墙(梁)套管长度同墙(梁)厚;穿越外墙时需平内外侧装饰面(装饰阶段采用UPVC管段来延长调节配合抹灰、保温、饰面收口);穿楼板套管下口平板底，上口高出建筑已经完成面20mm(用水房间需以前簷高出建筑完成面50mm);穿地下室挡土墙：套管长度应考虑可防结露保温板和防水保护墙的厚度。
套管长度=墙厚+防结露苯板(如有)+保护墙。
穿地下室顶板：套管长度=顶板厚+刚性防水保护层厚度;穿屋面和露台：套管长度胶合应考虑防水保护层、保温层、找坡回填层、刚性层等因素，长度应高出完成面250mm，以便于防水肩施工;穿下沉卫生间：套管长度应考虑回填层因素，套管须要高出卫生间楼层装饰完成面50mm。
(备注：以上情况套管户外与室内侧墙面、板顶平，套管加工时需注意止水翼环应位于板中位置。
)普通穿内墙(梁)套管长度同墙(梁)厚地下室顶板防水保护层施工完成后套管(穿地下室顶板套管长度应考虑顶板防水保护层厚度)穿屋面(含斜屋面)、露台防水套管长度应高出建筑完成面250mm，便于防水肩施工。
地下室外墙套管考虑防水保护层厚度，便于防水施工收口及后期管道安装。
地下室吊装挡土墙防水保护层施工完成后状况外墙防水套管长度未考虑防水保护层厚度，在防水施工完成后又到处敲打保护墙及保护板套管，对防水层造成摧残。
水电安装中预留预埋应注意的问题
水电安装中预留预埋应注意的问题摘要：在整个工程中，水电安装中预留预埋是非常重要的，对整个工程的正常运作，对人们生活有着重要作用。
水电安装工程质量好坏直接影响着工程质量。
然而，在水电安装预留预埋工作中，由于受多方面因素的影响，也会存在一些质量问题，而这些问题不仅影响到安装的质量，还对整个工程都有着重要影响。
关键字：水电安装；预留预埋；问题在施工中如何做好水电安装的预留预埋，很多人会认为这是件小事。
没有预埋好，总是有办法解决的。
的确不错。
但是如果把预留预埋做好了,对后序的施工,将起到事半功倍的作用。
一、水电安装中预留预埋存在的问题预留预埋是水电安装中的重要工作，施工单位和施工人员也十分重视采取相应的策略，以提高安装水平，保证安装质量，但是在实际工作中，由于受到资金、技术、人员等方面的制约，水电安装中预留预埋中仍然存在着一些问题与不足，具体来说，这些问题与不足表现在以下几个方面。
1、电气预埋存在的问题。
按照相关的规范，在电气预埋中，开关距门边距离为 15—20cm，而有些预埋没有控制好这个距离，超出了规定的范围之内。
此外，还有插座的高度，开关的高度控制没有处理好，影响其功能的正常发挥。
在预埋的时候，没有严格按照相关的规定加设过渡盒，设置不符合距离。
预埋线盒没有固定牢固，里面的填充物没有封堵好，线盒没有紧贴模板。
在预埋的时候，线管重叠的层数过多，远远超过了三层，在预埋时，弯曲程度有小于 90 度弧度的发生，线盒的接头没有封闭牢固。
剪力墙线盒预埋之后，封模之后缺乏仔细的检查，导致管线堵塞情况的发生。
2、给排水预留预埋存在的问题。
预留洞宽度不够，给后来的施工带来严重的不利影响。
阳台水管在预留的时候，没有考虑外墙保温板的厚度，其它预留洞没有考虑抹灰的厚度，影响后来的施工。
管道预埋时没有包扎好，例如地下室消防电梯预埋管两头没有包扎好，引起管道堵塞情况的发生。
3、通风空调预留预埋存在的问题。
主要问题表现为：在预留的时候，没有考虑管道需要的保温厚度，预留洞过小，影响后续施工。
水电预埋需要注意的问题
1 水电预埋需要注意的问题水电前期工作中应注意的问题(电)对于水电质量控制,强调预控,强调过程管理,对施工的全过程进行全面检查。
一、材料要求1.现场材料要加强控制,注意检查:阻燃型塑料管外壁应有间距不大于1m 的连续阻燃标记和制造厂厂标,管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡,内外径的尺寸应符合国家统一标准,管壁厚度应均匀一致。
2.所用阻燃型塑料管附件及明配阻燃型塑料制品,如:各种灯头盒、开关盒、接线盒、插座头、端接头、管箍等,必须使用配套的阻燃型塑料制品。
3.阻燃型灯头盒、开关盒、接线盒,其外观应整齐,预留孔齐全,无劈裂等损坏现象。
二、质量要求1、防雷接地要求:(l )、引下线、均压环、避雷带搭接处不得有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。
(2)、焊渣要敲掉、避雷带上的焊接处要刷防锈漆。
(3)、不得用螺纹钢代替圆钢作搭接钢筋。
(4)、直接利用对头焊接的主钢筋作防雷引下线时应在碰焊处按规定补一搭接圆钢。
2、室外进户管预理要求:(1)、进户预埋管必须使用厚壁钢管(壁厚>2mm)或符合要求的PVC 管,不能2用薄壁钢管代替厚壁钢管。
(2)、加强与土建和其他相关专业的协调和配合,明确室外地坪标高,确保预埋管埋深不少于0.7米。
(3)、预埋钢管上墙的弯头必须用弯管机弯曲,不允许焊接和烧焊弯曲。
钢管在弯制后,不应有裂缝和显著的凹痕现象,其弯扁程度不宜大于管子外径的10%,弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
3、电线管(钢管、PVC 管)敷设要求:(1)、管材切割一般使用管子剪,也可使用锋利的钢锯,但切割后管材断面应要求去除毛边和毛刺。
(2)、在现浇混凝土楼板中敷设时,应注意保护好已绑扎的钢筋,不得损坏钢筋或任意切割钢筋。
(3)、楼层布管时,要求尽量避免交叉,首先考虑从梁里走,施工困难时可在双层筋下交叉,实在无法避免时才考虑单层筋上的交叉。
严禁多层重叠,禁止电线管露出钢筋的面筋。
水电预埋安装技术要求
水电预埋安装技术要求
1. 措施
将水电管线等设施预先埋入在混凝土、橡胶等建筑材料中，以确保建筑物外观的整洁美观，也不会给住户和业主带来安全隐患。
2. 要求
水电预埋安装需要满足以下要求：
- 预埋位置应在室内墙体内部，且安装时需要预留出足够的埋深。
- 非水平预埋电缆，其顶部距离室内天花板必须距离不小于150mm，预埋深度不得小于70mm，通常埋深应该在100-120mm。
- 电缆预埋之前需要做好管路标记，在决定好管路后再进行埋设，埋设前应将管路中的杂质清理干净，以免出现运行故障。
- 预埋深度和适当的弹性垫可以有效减少噪声，减少因振动而导致的损坏。
3. 注意事项
水电预埋安装是安装过程中关键的步骤，需要特别注意以下的事项：
- 进行水电预埋安装的施工人员应具备相应的从业资质，具备一定的施工经验和技能。
- 安装前应注意查看建筑设计图纸、标准和规范等文件，依据设计与规范进行安装，以确保水电预埋安装的合理性。
- 预埋布线必须拉直，不允许过分弯曲。
- 建筑审查或竣工验收时，水电预埋管道、插座、开关等应明确标示，有明确的线路编号、标志和接线，以方便今后的维修和管理。
水电预埋安装的质量直接影响到建筑物的使用寿命和住户的生活质量，因此非常重要。
只有加强监管、提高施工质量，才能保证水电预埋安装的可靠性。
水电预留预埋技术交底
水电预埋预留工程施工技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（2）直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（3）暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工中水电安装管道预埋预留注意事项
1. 下插的电气管线的甩口位置要按各工种的安装配合图确定。
首先要弄清管线引出部位是否有装潢吊顶、风管、水管、桥架、设备等其次要注意建筑墙体中心线位置梁与墙体是否一致并弄清墙体厚度确保开关、插座管在墙体保护层内。
2. 电气管线过变形缝的做法位置要根据现场情况综合考虑确定。
①如变形缝上部有墙体的宜首选向上设过线盒②有吊顶可做明盒加软管控制软管长度动力管线≤0.8米照明管线≤1.2米③没有吊顶、并且梁下有管线、设备的部位应在边梁的中上部设暗过线盒④梁下没有管线、设备的部位可在边梁的中间部位设过线盒⑤过梁线管、过线盒要满足后期穿线要求且排列整齐。
3. 预埋在混凝土内的管线的连接要有切实可行的保证措施①接口固定牢固不脱节②有严密不漏砂浆的措施。
③保证金属管道接地电气通路。
4. 采用画线预埋的施工工艺在按综合预埋管线图的指导下进行预埋。
①在工序即将完成前结合现场己施工的管线对相关照图纸进行认真复核验收②用油漆在管道正下方模板上画线以便拆模后能在顶板上按管道实际位置留下管线走向线路方便后期的施工与配合。
5. 明装的灯具、风机等电气出线盒位置的确定。
①日光灯无论吸顶安装还是吊装宜按吊杆安装的吊杆位置设置出线盒②风机等设备的电气出线盒位置要靠近未端设备。
6. 走道、楼梯的吸顶灯位置的确定。
①要居中对称灯具边缘并与其相邻的烟感器要相距50cm以上②同在一条中心平行线上。
7. 地下室集水坑、水泵房、风机、空调、配电屏、柜的埋地管线的预埋。
①要根据设备的实际数量、管径甩口位置要到位不得漏理②特别注意出地坪的立管与墙面及基础的尺寸要符合要求③登高管的下部弯头必须隐蔽在楼板完成面以内。
8. 消防箱、正压风口等有模块和需设中间过线盒的做法。
①改变以往在箱体旁边设置接过线盒的做法统一采用在上部或吊顶内设接过
线盒的做法②上、下楼层沟通的立管要避开消防箱位置。
9. 消防报警的对讲电话管线的预埋。
要按设计根数如采用带屏蔽的电话线时要综合考虑穿线管径符合规范要求。
10. 剪力墙及柱子上的开关、插座盒边的标高、预留位置。
①要注意与门边的距离以15cm为宜②用水平管根据设计要求以土建提供的标高线预测定标高不准以己浇筑的毛地坪估算。
设计有水箱水位控制、报警管线的预留。
①注意事项不得漏埋②超长管线要在适当位置留过线盒并在预留图纸标注具体位置在施工记录中详细记录。
11. 避雷接地引下线测试点标高位置的设置。
①按设计要求设置不能遗忘②如设计无要求一般在距室外地坪向上50cm处预留镀锌扁铁待后期配合外墙装饰安装测试装置盒。
12. 电气房间、设备机房所有需接地的等电位联结的接地干线。
不管有无没计都要按规范要求预留供接地线引出的铁板做到有备无患。
13. 人防部位电缆、电线等的密闭穿墙短管的预留。
①应按设计要求制作。
②当没计无要求时应采用壁厚大于3mm的钢管。
③电缆、电线穿墙短管两端伸出墙面的长度宜为30-50mm。
14.人防工程的电缆、电线暗配管穿越防护密闭隔墙或密闭隔墙。
应在两侧设置过线盒盒内不得有接线头。
待过线盒穿线后应密封并加盖板。
