阀控式密封铅酸蓄电池简介

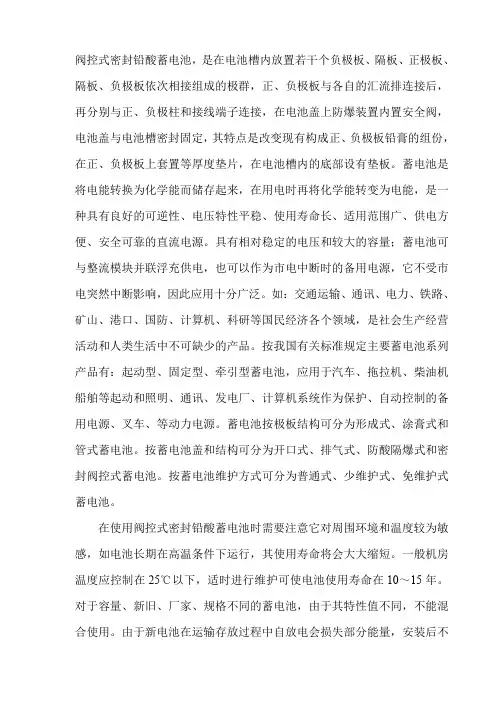

阀控式密封铅酸蓄电池1
阀控式密封铅酸蓄电池，是在电池槽内放置若干个负极板、隔板、正极板、隔板、负极板依次相接组成的极群，正、负极板与各自的汇流排连接后，再分别与正、负极柱和接线端子连接，在电池盖上防爆装置内置安全阀，电池盖与电池槽密封固定，其特点是改变现有构成正、负极板铅膏的组份，在正、负极板上套置等厚度垫片，在电池槽内的底部设有垫板。
蓄电池是将电能转换为化学能而储存起来，在用电时再将化学能转变为电能，是一种具有良好的可逆性、电压特性平稳、使用寿命长、适用范围广、供电方便、安全可靠的直流电源。
具有相对稳定的电压和较大的容量；蓄电池可与整流模块并联浮充供电，也可以作为市电中断时的备用电源，它不受市电突然中断影响，因此应用十分广泛。
如：交通运输、通讯、电力、铁路、矿山、港口、国防、计算机、科研等国民经济各个领域，是社会生产经营活动和人类生活中不可缺少的产品。
按我国有关标准规定主要蓄电池系列产品有：起动型、固定型、牵引型蓄电池，应用于汽车、拖拉机、柴油机船舶等起动和照明、通讯、发电厂、计算机系统作为保护、自动控制的备用电源、叉车、等动力电源。
蓄电池按极板结构可分为形成式、涂膏式和管式蓄电池。
按蓄电池盖和结构可分为开口式、排气式、防酸隔爆式和密封阀控式蓄电池。
按蓄电池维护方式可分为普通式、少维护式、免维护式蓄电池。
在使用阀控式密封铅酸蓄电池时需要注意它对周围环境和温度较为敏感，如电池长期在高温条件下运行，其使用寿命将会大大缩短。
一般机房温度应控制在25℃以下，适时进行维护可使电池使用寿命在10～15年。
对于容量、新旧、厂家、规格不同的蓄电池，由于其特性值不同，不能混合使用。
由于新电池在运输存放过程中自放电会损失部分能量，安装后不宜马上运行，应在使用前进行必要的充电来恢复电池的能量。
对长期不使用的电池，每半年要进行一次充电。
免维护电池平时的工作量较小，主要的工作是为电池运行创造良好的环境及关注浮充电压变化。
产品质量的好坏是蓄电池较好运行的关键，与蓄电池生产过程中的各个环节，从制造铅粉到封装入库的每道工序相关连。
EVADA阀控密封铅酸蓄电池
EV ADA阀控密封铅酸蓄电池1、EVADA阀控密封铅酸铅蓄电池性能1.1 放电特性1.EVADA蓄电池的容量与放电电流关系铅蓄电池的容量受放电电流的直接影响。
电流越大，电池的利用率越低，其实际放出电量减少，典型的放电曲线示于图1。
不同放电倍率下电池的实际容量大致如下(表中C为10小时率容量)：放电电流（A） 0.1C 0.6C 1C 3C实际容量（AH） 1C 0.6C 0.5C 0.35C例如EV ADA牌12V100AH电池在不同放电率下实际容量为：放电电流（A）10 60 100 300实际容量（AH）100 65 58 40图1 电池容量与放电电流关系特性曲线2.温度对电池容量有显著的影响。
温度降低，容量降低（图2）。
图2 温度对电池容量的影响1.2 充电特性密封铅蓄电池一般采用恒压限流充电方法。
充电开始时电池内阻小，恒电流输入的电量全部用于电极电化学反应.随充电的进行，电池电压逐渐升高，当电压升至规定恒电压时，充电电流将逐渐减小，而充电电压保持不变.此时部分电量用于建立氧气在负极的吸收和水的循环利用。
典型的充电特性曲线参见图3。
图 3 电池充电特性曲线1.3 储存特性密封铅酸电池通常是湿荷电出厂，在运输和储存期间会发生自放电导致容量减低.25度时自放电率为约3%/月，温度每升高10度，自放电率则增一倍(图4)。
电池需长期储存时建议隔半年补充电一次。
图 4 电池自放电曲线电池储存期间随容量的降低,其开路电压也下降.通过检测电池开路电压可以估测电池的剩余容量.原装EVADA 12V电池的剩余容量与开路电压的关系见表4—1：表4—1 电池开路电压与电池剩余容量关系剩余容量(%) 开路电压(V) 12V电池100 >13.080 12.760 12.540 12.220 12.01.4 使用寿命电池使用寿命除取决于电池设计因素如：板栅合金成分、极板厚度、生产工艺、电解液浓度等外，还受放电深度，环境等使用条件的影响。
阀控式铅酸蓄电池简介与维护
内阻检测法
交流内阻：有正弦波和方波二种方式。 给电池注入一个固定频率和固定电流的交流信号（一般使 用1kHz、50mA，也有3~10Hz、300~1000mA的），然后对 其电压进行采样，经过整流、滤波等一系列处理后，以交流电 压分量与交流电流分量之比计算出该电池的内阻值。 可反映电池趋势，有在线和便携方式，由于电流信号较小， 精度稍差，易受干扰。 直流内阻：短时间内（一般为2～3秒）强制通过一个很
寿命终止的标志应为实际容量的80％！
核对性容量测试法
按国际标准 IEC 8家标准 GB 13337.1-91《固定型防酸式铅酸蓄电池技术条件》、国家 电力部的行业标准 DL/T 637-1997 《阀控式密封铅酸蓄 电池订货条件》 ，阀控式铅酸蓄电池容量测试为：
2.23v 2.25v 2.24v 2.25v
某站两节蓄电池浮充及充放电情况
上图中蓝色曲线为7#电池1月到9月的浮充电压表现，红色为1# 电池的浮充表现，绿色是本组电池此时间段的平均电压。 从图上看，1#电池长期处于欠充状态，而7#电池长期处于过充状态。
1＃电池由于长期处于欠充电状态，放电电压明显低于平均电压，且在放 电终止时回升缓慢，而7＃电池由于处于长期过充电状态，放电电压也明显低 于平均电压，但在放电终止时迅速跳跃回升，表现了内阻的作用.
七、事故案例
2007年7月14日福建宁德甘棠变电站蓄电池开路导致全站失电
2007年9月9日阳江变电站蓄电池室起火事故。
阀控式铅酸蓄电池的简介与维护
运行部 2015年3月
主要内容
• • • • • • • 一、名词解释 二、 铅酸蓄电池的主要结构和工作原理 三、 阀控式铅酸蓄电池特点 四、VRLA蓄电池的早期失效 五、阀控式铅酸蓄电池测试方法 六、阀控式铅酸蓄电池的维护 七、事故案例
阀控式密封铅酸蓄电池
04
阀控式密封铅酸蓄电池的优 缺点
优点
安全性高
阀控式密封铅酸蓄电池采用密封 结构，避免了电池内部酸液外泄
，从而提高了使用安全性。
维护简单
由于其密封设计，用户无需定期 加水维护，降低了维护成本和操
作难度。
寿命长
在正确使用和保养条件下，阀控 式密封铅酸蓄电池的寿命通常较
长。
性价比高
与其它类型的电池相比，阀控式 密封铅酸蓄电池具有较高的性价
比，适合大规模应用。
缺点
能量密度低
由于采用铅和硫酸作为 主要材料，其能量密度 相对较低，会增加设备
的体积和重量。
对充电环境要求高
过充电或欠充电都可能 影响电池寿命，需要精 确的充电设备和管理系
统。
环境污染风险
虽然密封设计减少了酸 液外泄的可能性，但电 池废弃后仍可能对环境
造成污染。
05
阀控式密封铅酸蓄电池的充 控式密封铅酸蓄电池 在多次充放电后能够保持性能的时间。
详细描述
循环寿命是衡量电池寿命的重要指标。 循环寿命越长，表示电池的使用寿命 越长，能够更长时间地保持性能。
自放电率
总结词
自放电率是指阀控式密封铅酸蓄电池在不使用情况下，电量自行损失的比例。
详细描述
自放电率越低，表示电池的存储性能越好，长期不用时电量损失较少。
THANKS
广泛的应用领域，如通信、电力、数据中心等。
工作原理
01
当电池充电时，正极产生的氧气在负极上被吸 收，从而保持电池的密封状态。
02
放电时，负极的铅与硫酸发生化学反应，产生 电能。
03
由于氧再化合的过程，电池内部不会产生过多 的水，因此不需要加水维护。
阀控式密封铅酸蓄电池产品性能特点：
阀控式密封铅酸蓄电池产品性能特点：
小型阀控式密封铅酸蓄电池产品性能特点：
1.采用优质合金作板栅，导电性优良，耐腐蚀，析气量少，失水率低。
2.正、负极板采用涂膏式结构，采用高能量活性物配方，具有容量大，比能量高，大电流放电性能优越，瞬时最大放电电流可达15c20。
3.采用高孔率的AGM隔板和紧装配工艺，抗振动，无短路故障，寿命长。
4.电池外壳采用增强ABS塑料制成，用改性环氧树脂密封胶密封，耐腐蚀，无酸液泄露。
5.电解液采用高纯度稀硫酸和独有添加剂配制而成，确保电极能量最大限度的发挥，并有效抑制自放电的产生。
6.正常使用无须加酸补水，调酸密度等繁琐维护工作。
阀控式密封铅酸蓄电池产品用途：
阀控式密封铅酸蓄电池广泛用于应急照明设备、不间断电源、移动测量设备等需要直流电源的场所。
2fn0f0c8d 松下蓄电池。
阀控式密封铅酸蓄电池和磷酸铁锂蓄电池对比分析
阀控式密封铅酸蓄电池和磷酸铁锂蓄电池对比分析一、阀控式密封铅酸蓄电池阀控式密封铅酸蓄电池是一种常见的蓄电池，广泛应用于UPS系统、太阳能发电、通信设备等领域。
它的主要特点包括自放电率低、适用温度范围广、成本较低等。
而且，铅酸蓄电池具有较好的循环寿命，一般可以达到300-500次循环充放电，同时具有较好的抗过充和过放保护能力，可靠性较高。
不过，阀控式密封铅酸蓄电池也存在一些缺点，包括能量密度低、环境适应性差等。
铅酸蓄电池的自放电率较高，需要定期充电以保持电池运行状态，维护成本较高。
阀控式密封铅酸蓄电池在价格和性能上较为平衡，适用于对成本要求较高的应用场景。
二、磷酸铁锂蓄电池磷酸铁锂蓄电池是近年来逐渐兴起的新型蓄电池，由于其优异的性能和环保特点，被广泛应用于电动车、储能系统等领域。
相比于铅酸蓄电池，磷酸铁锂蓄电池具有能量密度高、循环寿命长、安全性能好等优势。
磷酸铁锂蓄电池的自放电率低，适应性强，可以在-20℃至60℃的温度范围内正常工作，适合在极端环境条件下使用。
磷酸铁锂蓄电池也存在一些问题，比如价格较高、成本较高等。
而且，磷酸铁锂蓄电池的放电平台较陡，需要专门设计电池管理系统来控制放电过程，增加了系统设计和成本。
磷酸铁锂蓄电池在应用场景选择上需要考虑成本和性能的平衡。
三、对比分析2. 成本对比在成本方面，阀控式密封铅酸蓄电池明显优于磷酸铁锂蓄电池。
铅酸蓄电池的价格较低，适用于对成本要求较高的应用场景。
而磷酸铁锂蓄电池的价格较高，成本也较高，适用于对性能要求较高的应用场景。
3. 环保对比在环保方面，磷酸铁锂蓄电池明显优于阀控式密封铅酸蓄电池。
磷酸铁锂蓄电池不含重金属和稀土元素，具有很好的环保性能；而阀控式密封铅酸蓄电池的环保性能较差，需要做好废旧电池的回收和处理工作。
磷酸铁锂蓄电池在性能上表现优异，适合对性能要求较高的领域，如电动车、储能系统等；而阀控式密封铅酸蓄电池在价格和成本上更具优势，适合对成本要求较高的领域，如UPS系统、通信设备等。
阀控式密封铅酸蓄电池
阀控式密封铅酸蓄电池简介密封铅酸蓄电池是一种常用于电力系统备份和应急电源供应的蓄电池类型。
其采用阀控技术，能够有效地控制电池内部的气体和液体流动，从而延长其寿命和提高其性能。
在本文中，我们将详细介绍阀控式密封铅酸蓄电池的结构、原理和应用。
一、结构阀控式密封铅酸蓄电池的结构相对简单，主要包括正极板、负极板、电解液、分隔膜和密封壳体。
正负极板是由铅及其合金制成的，具有良好的导电性能。
电解液通常是硫酸溶液，通过与正负极板的反应来产生电能。
分隔膜用于隔离正负极板，防止短路发生。
密封壳体起到密封和保护电池内部的作用。
二、原理阀控式密封铅酸蓄电池通过内置的阀门和压力传感器来控制电池内部的气体和液体流动。
当电池充放电时，会产生氢气和氧气。
在正常情况下，阀控系统会将气体释放到外部环境中，以保持电池内部的压力稳定。
如果电池内部压力过高，则阀门会关闭，阻止气体的进一步释放，从而保护电池的安全。
同时，阀控技术还可以控制电池内部的液体循环。
通过调节阀门的开闭程度，可以控制电解液的流动速度，从而优化电池的充电和放电性能。
这种技术也可以防止电解液的蒸发和溢出，减少对环境的污染。
三、应用阀控式密封铅酸蓄电池广泛应用于不间断电源系统、移动通信基站、电力传输和分配系统以及交通信号系统等领域。
由于其高效、可靠的性能，它已成为这些领域中的首选备份电源。
1. 不间断电源系统阀控式密封铅酸蓄电池在不间断电源系统中起到关键作用。
在电力供应中断时，蓄电池可以迅速转换为主要电源，并持续供应电力，防止重要设备的停机和数据的丢失。
通过阀控技术，可以确保蓄电池的充放电过程稳定可靠。
2. 移动通信基站移动通信基站需要可靠的备用电源，以保证通信系统的稳定运行。
阀控式密封铅酸蓄电池能够提供持续的电力供应，以应对电网故障或突然断电等情况。
其较小的体积和重量也使其适合于移动通信设备的安装。
3. 电力传输和分配系统阀控式密封铅酸蓄电池还用于电力传输和分配系统中，以提供额外的电力支持。
阀控式密封铅酸蓄电池
阀控式密封铅酸蓄电池（VRLA）VRLA电池的组件结构及其作用2V系列VRLA电池的结构如下图所示：各组件的作用如下：板栅：由铅合金经过模具铸造形成栅格状的物体，用于支撑活性物质、传导电流。
极板：板栅上涂膏后称为极板，它提供电化学反应的活性物质，是电化学反应的场所，电池容量的主要制约者。
根据所涂铅膏性质的不同分为正极板和负极板。
隔板：储存电解液；作为氧气复合的气体通道；防止活性物质脱落；防止正负极之间短路。
槽盖：盛装极群。
极柱：直接焊接在汇流排上，用以连接连接条，传导电流。
安全阀：安全阀安装在电池盖上，由阀体和安全阀共同组成，使电池保持一定内压，提高密封反应效率；过充电或高电流充电时，安全阀打开排出气体，防止电池变形甚至发生爆炸；防止外界空气进入电池；防止电解液挥发。
关于VRLA电池的容量电池在一定放电条件下所能给出得电量称为电池的容量，以符号C表示。
常用的单位为安培小时，简称安时（A.h）或毫安时（mA.h）。
通常在C的下角处标明放电时率，如C10表明10小时率的放电容量；C3表明3小时率的放电容量。
容量分类电池的容量可分为理论容量、额定容量、设计容量和标称容量。
理论容量是活性物质的质量按法拉第定律计算而得的最高理论值。
为了比较不同系列的电池，常用比容量的概念，即单位体积或单位质量电池所能给出的理论电量，单位为A.h/kg 或A.h/L。
实际容量是指电池在一定条件下所能输出的电量。
它等于放电电流与放电时间的成绩，单位为A.h，其值小于理论容量。
因为组成设计电池时，除活性物质外还包括非反应成分如外壳、导电零件等，同时还与活性物质被有效利用的程度有关。
额定容量是按国家或有关部门颁布的标准，保证电池在一定的放电条件下应该放出的最低限度的容量。
标称容量是用来鉴别电池安时值，只标明电池的容量范围而没有确切值，因为在没有指定放电条件下，电池的容量是无法确定的。
影响实际容量的因素电池的实际容量主要与电池正、负极活性物质的数量及利用的程度（利用率）有关，而活性物质利用率主要受放电制度、电极的结构、制造工艺等方面的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀控式密封铅酸蓄电池简介
1·直流系统的重要性是什么?蓄电池的种类有哪些?
答：(1)直流系统是保证电力系统中发电厂、变电所和大型工厂企业变配电所安全可靠运行的重要系统，它为其保护、控制、操作、综合自动化、远动通信等设备提供可靠的电源。
蓄电池作为直流系统的电源是该系统的关键设备。
(2)蓄电池的种类有以下几种：
1)固定型铅酸蓄电池(开口式、防酸式和防酸隔爆式等)。
2)碱性蓄电池(碱性镉镍蓄电池及袋装蓄电池等)。
3)阀控式密封铅酸蓄电池。
2fn0f0c8d 松下蓄电池。
