模电课程设计——有源低通滤波器的设计
模拟电子技术设计性实验方案有源滤波器设计
模拟电子技术实验设计性实验方案实验题目：有源滤波系统设计班级：物理学2011级（1）班学号：2011433132小组成员：甘国良刘秦指导教师：潘金福凯里学院物理与电子工程学院2013 年12月有源滤波系统设计一、实验设计目的1、综合运用所学的理论知识，掌握一般电子线路分析和设计的基本方法和步骤；2、培养一定的独立分析问题、解决问题的能力；3、实践利用EDA 软件绘制电子线路原理图、PCB 图。
二、设计内容与要求1、设计二阶有源低通滤波器，要求截止频率1000H f Hz =;通带内电压放大倍数 1.5up A =,品质因素0.707Q =2、设计二阶有源高通滤波器，要求截止频率1000L f Hz =;通带内电压放大倍数 1.5up A =，品质因素0.707Q =。
3、设计二阶有源带通滤波器，要求截止频率1000L f Hz =;通带内电压放大倍数 1.5up A =,品质因0.707Q =。
三、实验设计原理 1、框图设计图1 有源滤波器整体设计2、整体电路分析（1） 二阶压控电压有源滤波器电路分析用运放与少量RC 元件构成的有源滤波器具有体积小、性能好、调整方便等优点。
在信号处理方面得到了极为广泛的应用。
二阶压控电压源有源滤波器典型的结构如所示。
图3.1 中17~y y 是电路中的导纳。
图3.1 二阶压控电压源有源滤波器二阶压控电压源有源滤波器传递函数的一般表达式为：14512341234()()()()[(1)]up o U i up A y y V s A s V s y y y y y y y A y y ==+++++-+ （3-1） 式中01f up R A R =+表示同向输入端的电压增益，适当选择17~y y ，就能构成低通、高通、带通及带阻等有源滤波器。
（2） 二阶有源低通滤波器工作原理电路为典型的单端正反馈型低通有源滤波器。
它是由两节RC 滤波电路和同相放大电路组成，其中同相比例放大电路实际上就是所谓的压控电压源。
有源低通滤波器的设计
有源低通滤波器的设计设计一个有源低通滤波器的过程主要包括以下几个步骤：确定滤波器的需求，选择电路拓扑，选择合适的放大器和电容阻值，进行电路分析和仿真，最后进行实际电路搭建和测试。
首先，确定滤波器的需求。
需要确定滤波器的截止频率以及通带增益和带宽要求。
根据应用的需求来选择合适的参数，例如音频领域常见的截止频率为20Hz-20kHz。
接下来选择电路拓扑。
常见的有源低通滤波器的电路拓扑包括巴特沃斯低通滤波器、切比雪夫低通滤波器和椭圆低通滤波器等。
根据滤波器的截止频率和带宽要求选择合适的拓扑。
然后选择合适的放大器和电容阻值。
在有源低通滤波器中，放大器起到放大信号和增加滤波器的增益的作用。
需要选择一个合适的放大器来满足放大要求。
电容和电阻用于构成滤波器的传递函数，需要根据滤波器的截止频率来选择电容和电阻的数值。
接下来进行电路分析和仿真。
根据所选的电路拓扑，将电路进行各种算法和公式分析，得到滤波器的传递函数和各种性能指标。
然后使用仿真软件进行电路仿真，验证滤波器设计的正确性，并调整各个参数以满足设计要求。
最后进行实际电路搭建和测试。
根据仿真结果，搭建实际的电路并进行测试。
测试可以包括输入输出波形的对比分析，频率特性曲线的测量等。
如果测试结果不符合设计要求，需要进行调整和优化。
总结一下，设计一个有源低通滤波器需要确定滤波器的需求，选择电路拓扑，选择合适的放大器和电容阻值，进行电路分析和仿真，最后进行实际电路搭建和测试。
整个设计过程需要综合考虑滤波器的性能和应用需求，通过不断调整和优化来获得满足要求的滤波器设计。

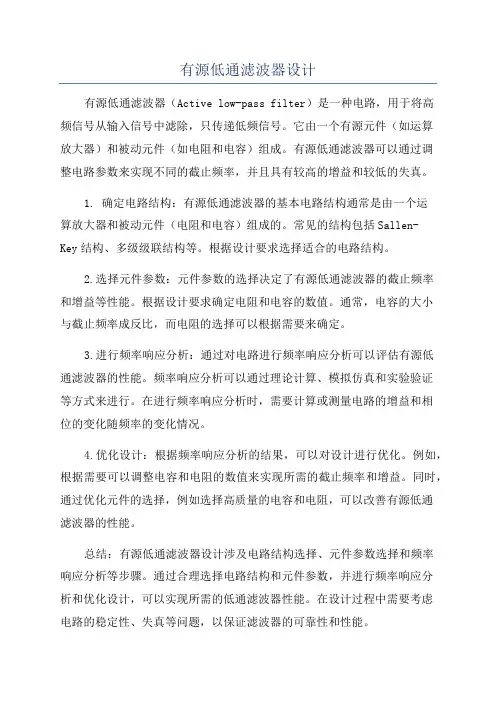

有源低通滤波器设计
有源低通滤波器设计有源低通滤波器（Active low-pass filter）是一种电路，用于将高频信号从输入信号中滤除，只传递低频信号。
它由一个有源元件（如运算放大器）和被动元件（如电阻和电容）组成。
有源低通滤波器可以通过调整电路参数来实现不同的截止频率，并且具有较高的增益和较低的失真。
1. 确定电路结构：有源低通滤波器的基本电路结构通常是由一个运算放大器和被动元件（电阻和电容）组成的。
常见的结构包括Sallen-Key结构、多级级联结构等。
根据设计要求选择适合的电路结构。
2.选择元件参数：元件参数的选择决定了有源低通滤波器的截止频率和增益等性能。
根据设计要求确定电阻和电容的数值。
通常，电容的大小与截止频率成反比，而电阻的选择可以根据需要来确定。
3.进行频率响应分析：通过对电路进行频率响应分析可以评估有源低通滤波器的性能。
频率响应分析可以通过理论计算、模拟仿真和实验验证等方式来进行。
在进行频率响应分析时，需要计算或测量电路的增益和相位的变化随频率的变化情况。
4.优化设计：根据频率响应分析的结果，可以对设计进行优化。
例如，根据需要可以调整电容和电阻的数值来实现所需的截止频率和增益。
同时，通过优化元件的选择，例如选择高质量的电容和电阻，可以改善有源低通滤波器的性能。
总结：有源低通滤波器设计涉及电路结构选择、元件参数选择和频率响应分析等步骤。
通过合理选择电路结构和元件参数，并进行频率响应分析和优化设计，可以实现所需的低通滤波器性能。
在设计过程中需要考虑电路的稳定性、失真等问题，以保证滤波器的可靠性和性能。
有源低通滤波器的设计
有源低通滤波器的设计有源滤波器是一种使用有源元件（如运放）来构成的滤波器。
有源滤波器具有较低的输出阻抗和较高的增益，并且能够提供较大的增益和较低的失真。
有源低通滤波器是一种能够通过滤除高频信号而传递低频信号的滤波器。
它可以应用于音频信号处理、视频信号处理和通信系统中，用于去除噪音、改善信号品质等。
本文将介绍有源低通滤波器的设计原理和步骤，以供读者参考。
1.确定滤波器的截止频率：首先，根据需要滤除的高频信号范围，确定滤波器的截止频率。
截止频率是决定滤波器的性能的重要参数之一，它决定了滤波器在不同频率范围内的衰减特性。
2.选择合适的滤波器类型：根据应用场景和信号要求，选择合适的有源滤波器类型。
常见的有源滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
不同的滤波器类型具有不同的性能和设计要求，需要根据具体情况选择。
3.设计滤波器的电路结构：根据选择的滤波器类型和截止频率，设计滤波器的电路结构。
有源低通滤波器通常由运放、电阻和电容组成。
根据电路结构设计电容和电阻的数值，以满足滤波器的要求。
4.计算反馈电阻和输入电阻：根据电路结构和信号要求，计算滤波器的反馈电阻和输入电阻的数值。
反馈电阻决定了滤波器的增益和频率响应，输入电阻影响了滤波器的输入阻抗和信噪比。
5.选择适当的运放：根据滤波器的增益要求和频率响应，选择合适的运放器件。
不同的运放器件具有不同的增益、带宽和失真等特性，需要根据具体要求选择。
6.绘制电路图并进行仿真：根据设计的滤波器电路结构和参数，绘制电路图，并进行仿真分析。
通过仿真可评估滤波器的性能，如增益、相位延迟和截止频率等。
7.电路实现和调试：根据仿真结果，实现电路并进行调试。
调试过程中需要注意电路的稳定性和可靠性，同时还需要进行频率响应测试和输出波形观察，以验证设计结果。
总结：有源低通滤波器是一种常见的滤波器类型，其设计步骤包括确定截止频率、选择滤波器类型、设计电路结构、计算反馈电阻和输入电阻、选择适当的运放器件、绘制电路图并进行仿真分析，最后实现电路和调试。
有源滤波器的设计和实现_课程设计.
成绩齐鲁理工学院课程设计说明书题目有源滤波器设计课程名称模拟电子技术B二级学院机电工程学院专业自动化班级 2015级学生姓名李德顺学号 201510532020指导教师臧红岩范卉青设计起止时间：2016年12月19日至2016年12月23日目录一、设计任务与要求 (2)二、设计方案 (3)2.1 总方案设计 (3)2.1.1 方案框图 (3)2.1.2 子框图的作用 (3)2.1.3 方案选择 (3)三、设计原理与电路 (5)3.1 单元电路的设计 (5)3.1.1 原理图设计 (5)3.1.2 滤波器的传输函数与性能参数 (6)3.2 元件参数的计算 (8)3.2.1 二阶低通滤波器 (8)3.2.2 二阶高通滤波器 (9)3.2.3 二阶带通滤波器 (9)3.3 元器件选择 (9)3.4 工作原理 (10)四、电路的组装与调试 (11)4.1 MultiSim电路图 (11)4.2 MultiSim仿真分析 (13)五、设计心得 (16)附录 (16)附录Ⅰ元件清单 (17)附录Ⅱ Protel原理图 (17)参考文献 (18)有源滤波器设计摘要：在《模拟电子技术基础》的学习基础上，针对课设要求，设计了多重反馈有源带通滤波器。
本次设计，是有电阻、电容、放大器组成的电路。
该滤波器的中心频率是10KHz。
该滤波器阻值低于50Hz和高于20Hz频率的信号通过，只允许50Hz到20KHz之间的信号通过。
该滤波器属于有源滤波器，由无源元件和有源元件组成。
这类滤波器的优点是：带内的信号不仅没有消耗能量，而且还可以放大，负载效应不明显，多级相连是相互影响很小。
设计用到了LM324放大器，它既可接单电源使用（3~30V），也可以接双电源使用（±1.5~±15V），不需要调零。
关键词：RC网络；反馈网络；运算放大器；滤波器1 任务与要求1.1 设计任务有源滤波器是由有源元件和无源元件(一般是R 和C)共同组成的电滤波器，和无源滤波器相比，它的设计和调整过程较简便，此外还能提供增益。
模电课程设计 多功能有源滤波
模电课程设计多功能有源滤波————————————————————————————————作者：————————————————————————————————日期：个人收集整理勿做商业用途模拟电路课程设计报告设计课题：多功能有源滤波器专业班级：学生姓名：学号:指导教师：设计时间:题目：多功能有源滤波器一、设计任务与要求1．设计一个可以同时获得高通、低通和带通三种滤波特性的滤波器，通带AV=1；2．用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。
二、方案设计与论证根据设计任务要求设计一个可以同时获得高通、低通和带通三种滤波特性的滤波器，并用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源(±12V），为运算电路提供偏置电源。
1、直流电源部分电路可把220V的交流电变成+12V和—12V的直流电源,电路图如图1所示。
V1220 Vrms 50 Hz 0°D11N4007D21N4007D31N4007D41N4007D51N4007D61N4007R21kΩR31kΩU1LED_RED_RATED93U4LM7812CTLINE VREGCOMMONVOLTAGEU5LM7912CTLINE VREGCOMMONVOLTAGE4586T2TS_AUDIO_10_TO_1C23.3mFC13.3mFC3100nFC4100nFC5330nFC6330nFC7220uFC8220uF U2LED_GREEN_RATED101715图1 直流稳压电源2、多功能有源滤波器部分方案一用一个求和电路输出三个信号,再用三个Ua741分别实现高通、带通、低通功能电路，其方框图如图2所示。
图2 方案一原理方框图方案二通过比例、求和、积分等若干基本运算电路组合，外接几个电阻，就可实现多功能有源滤波功能，用3个uA741，电容，电阻调节适当参数可实现，如图3所示.R110kΩR210kΩR310kΩR410kΩR510kΩR610kΩR75kΩC110nF C210nF V15 Vrms 60 Hz 0° 150U2OPAMP_3T_VIRTUALU5OPAMP_3T_VIRTUALU1OPAMP_3T_VIRTUAL9121016011131400图3 多功能有源滤波器原理图方案论证由于要同时实现高通、带通、低通功能，方案一计算不方便，电路复杂，接线不方便,易接触电阻，增大误差，制作难度大。
毕业设计有源模拟低通滤波器的设计与分析
毕业设计有源模拟低通滤波器的设计与分析一、引言低通滤波器是电子电路中常见的一种滤波器，它能够将输入信号中高于一定频率的成分滤除，保留低频成分。
本文将对有源模拟低通滤波器的设计与分析进行研究。
二、设计目标1.设计一个具有指定通频带和截止频率的有源模拟低通滤波器；2.分析滤波器的频率响应特性及相应功能。
三、设计思路有源模拟低通滤波器的设计可以采用RC积分器和有源放大器结合的方式。
通过选择适当的RC电路参数和有源放大器的放大倍数，可以实现所需的滤波器性能。
设计过程：1.确定滤波器的通频带和截止频率；2.根据截止频率确定RC积分器的元件值；3.选择适当的有源放大器，使得放大倍数满足设计要求；4.将RC积分器和有源放大器组合，得到有源模拟低通滤波器电路；5.进行仿真和测试，分析滤波器的频率响应特性。
四、设计过程详解1.确定通频带和截止频率：根据应用需求，确定滤波器的通频带范围和截止频率。
通频带范围一般指定为滤波器工作的有效频率范围，截止频率则是指滤波器中的频率分界点。
2.RC积分器参数设计：根据截止频率确定RC积分器的元件值。
RC积分器是低通滤波器的核心部分，通过调整电容和电阻的取值可以调节滤波器的截止频率。
常见的计算公式如下所示：f0=1/(2πRC)其中，f0是截止频率，R是电阻的阻值，C是电容的容值。
3.选择有源放大器：根据设计要求，选择适当的有源放大器。
有源放大器可以根据信号的幅值进行增益放大，同时具备较好的输入输出阻抗特性，使得滤波器的性能更稳定。
4.有源模拟低通滤波器电路设计：将RC积分器和有源放大器相连接，得到有源模拟低通滤波器电路。
一般电路结构为RC积分器的输出端连接到有源放大器的输入端，有源放大器的输出端连接到输出端口。
5.滤波器性能分析：进行仿真和测试，得到滤波器的频率响应特性。
通过改变输入信号的频率和幅值，观察输出信号的响应情况，分析滤波器的性能以及是否满足设计要求。
五、结论与展望本文实现了基于有源模拟电路的低通滤波器的设计与分析。
-有源低通滤波器设计
信息系统综合设计报告书课题名称 有源低通滤波器设计姓 名 李实权学 号 20096464 院、系、部 电气工程系 专 业 电子信息工程指导教师刘鑫淼2013年 1 月6日※※※※※※※※※ ※※※※※※※※※※※※※※※2009级信息系统综合设计有源低通滤波器设计20096464 李实权一、设计目的1、学习RC有源低通滤波器的设计方法；2、由滤波器设计指标计算电路元件参数；3、设计二阶RC有源低通滤波器；4、掌握有源低通滤波器的测试方法；5、测量有源滤波器的幅频特性。
二、设计要求1、设计二阶RC低通滤波电路，计算电路元件参数，拟定测试方案和步骤；2、在Multisim中仿真电路，测量并调整静态工作点；3、测量技术指标参数；4、测量有源滤波器的幅频特性。
三、系统原理低通滤波器是一个通过低频信号而衰减或抑制高频信号的部件。
理想滤波器电路的频响在通带内应具有一定幅值和线性相移，而在阻带内其幅值应为零。
有源滤波器是指由放大电路及RC网络构成的滤波器电路，它实际上是一种具有特定频率响应的放大器。
滤波器的阶数越高，幅频特性衰减的速率越快，但RC网络节数越多，元件参数计算越繁琐，电路的调试越困难。
根据指标，本次设计选用二阶有源低通滤波器。
3.1 原理图设计低通滤波器是用来通过低频信号衰减或抑制高频信号。
如图3.1（a）所示，为典型的二阶有源低通滤波器。
它由两级RC滤波环节与同相比例运算电路组成，其中第一级电容C接至输出端，引入适量的正反馈，以改善幅频特性。
图3.1（b）为二阶低通滤波器幅频特性曲线。
图3.1二阶低通滤波器二阶低通滤波器的通带电压放大倍数11R R A f up +=；截止频率RC f π21=，它是二阶低通滤波器通带与阻带的界限频率；品质因数Q=1/(3-up A )，其大小影响低通滤波器在截止频率处幅频特性的形状。
3.2系统结构框图及各子框图的作用图3.2 RC 有源滤波总框图RC 网络的作用：在电路中RC 网络起着滤波的作用，滤掉不需要的信号，这样在对波形的选取上起着至关重要的作用，通常主要由电阻和电容组成。
