人教版物理九年级上册 第十八章单元检测卷
人教版物理九年级上册第十八章单元检测卷
(时间：40分钟分值：100分)
一、选择题(每题5分，共40分)
1．如图18－1所示的电器中，能将电能转化为动能的是( )
①②
③④
图18－1
A．①②B．②③C．③④D．②④
2．由电功率的公式P＝I2R可知，导体中的电流一定时，导体的电功率P与导体电阻R的关系图象是
( )
A B
C D
3．下列关于电功率的说法错误的是 ( )
A．用电器在相同时间内消耗的电能越多，电功率越大
B．家庭电路中的电灯都是并联的，哪盏电灯通过的电流大，其实际功率就一定大
C．对于一个确定的灯泡来说，它两端的电压越小，实际功率就越小
D．电能转化为电热时的功率跟导体的电阻成正比
4．小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮、绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮、红灯灭。
图18－2中的电路图与上述情况相符的是( )
A B
C D
图18－2
5．图18－3甲所示电路图中的两个电流表均为学校实验室里常用的电流表(图乙所示)。
闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2所消耗的电功率P1和P2的比值为 ( )
甲乙
图18－3
A．4∶1 B．1∶4
C．5∶1 D．1∶5
6．某电热器有两根电阻丝，只给一根通电，煮沸一壶水用的时间为t1；只给另一根通电，煮沸同样一壶水用的时间为t2。
若两根电阻丝并联接到原来的电源上，煮沸同样一壶水需用的时间为t，则( )
A．t＝t1＋t2 B.1
t
＝
1
t1
＋
1
t2
C．t>t1D．t＞t2
7．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图18－5甲所示。
把它们串联在电路中，如图乙所示。
闭合开关S，电流表的示数为0.4 A，则电源电压和电路消耗的总功率分别是 ( )
甲乙
图18－4
A．4.5 V 1.8 W B．2.5 V 1.0 W
C．4.5 V 1.0 W D．2.0 V 0.8 W
8．图18－5所示是某电器内部的电路结构图，R1、R2为阻值相同的电热丝。
不同的连接方式其发热功率不同。
下列说法错误的是( )
甲乙丙丁
图18－5
A．甲的发热功率与丙的发热功率相等
B．丁的发热功率是丙的发热功率的2倍
C．丙的发热功率是乙的发热功率的2倍
D．丁的发热功率是乙的发热功率的4倍
二、填空题(每空4分，共24分)
9．小芳家夏天常用的“电热驱蚊器”是利用电流的________效应工作的，发热元件是一个阻值为
1 000 Ω的电阻，接在照明电路中通电100 s产生的热量为________J。
她家电能表铭牌上标有“220 V 10(40) A 50 Hz
2 000 r/(kW·h)”，她用1 kW的电磁炉(其他用电器都断开)6 min烧开一壶水的过程中，电能表的转盘转________圈。
10．如图18－6所示电路中，电源电压不变，电灯L标有“6 V 1.2 W”字样。
当开关S1、S2均闭合时，电灯L恰能正常发光，电流表示数为0.5 A。
则：
图18－6
(1)电动机两端电压为________V，通过电动机的电流为________A；
(2)通电1 min电路消耗电能________J。
三、实验探究题(第11题8分，第12题16分，共24分)
11．(2015·广东)用图18－7所示的装置做“探究电流相同时，通过导体产生的热量与电阻大小的关系”的实验。
(甲、乙是两完全相同的密闭容器。
闭合开关前，A、B两U形管内液面相平)
(1)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的________来显示甲、乙两容器内空气温度的变化，这里采用了________的探究方法。
(2)通过对比观察，________(选填“甲”或“乙”)容器中的电阻产生的热量较多。
由此可知，在电流和通电时间相同时，电阻越________，导体产生的热量越多。
甲乙
图18－7
12．小明学习了电功率后，用额定电压分别为2.5 V、6 V的灯泡L1和L2设计了图18－8所示的电路图，来探究灯泡的发光亮度与哪些因素有关。
图18－8
(1)小灯泡发光时，将电能转化为__________能和光能。
(2)探究L1的亮度时，只闭合S、S1，发现电压表有示数，电流表无示数，则电路故障可能是：______________。
排除故障后，继续实验，收集的数据及现象如表一。
表一
(3)探究L2的亮度时，只闭合S、S2，进行实验，收集的数据及现象如表二。
(4)分析两表可知，同一规格的小灯泡发光亮度与________有关，不同规格的小灯泡发光亮度还应与____________的转化效率有关。
【拓展】完成探究后，小明用电源、电流表、滑动变阻器、电阻箱()各1个，2个开关及若干条导线，对额定电流为0.1 A的小灯泡的额定功率进行了测定。
请在虚线框内画出他设计的电路图，并写出实验步骤及测定额定功率的表达式。
___________________________________________
___________________________________________
_____________________________________________________________________________________
表达式：P额＝________。
四、计算题(12分)
13．(2015·广东揭阳)如图18－9所示，电源电压为12 V，并且保持不变，滑动变阻器R的最大阻值为20 Ω，小灯泡L上标有“6 V 3 W”字样。
(设灯泡的电阻不变)
图18－9
(1)当S闭合时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
(2)闭合S，调节滑动变阻器，求通电10 min电路消耗的最少电能。
参考答案
1．B 2．C 3．D 4．A 5．A 6．B
7．A 8．A 9．热 4 840 200 10．(1)6 0.3 (2)180 11．(1)高度差 转换 (2)乙 大 (2)由图知，B 管内液面高度差较大，可知乙容器中的电阻产生的热量多；由此可知，在电流和通电时间相同时，电阻越大，导体产生的热量越多。
12．(1)内 (2)灯泡L 1断路 (4)实际功率 电能转化为光能 【拓展】电路图如图J6－1所示。
图J6－1
①只闭合S 1，移动滑动变阻器滑片，使电流表示数为0.1 A ；②断开S 1，闭合S 2，滑动变阻器滑片不动，
调节电阻箱，当电流表示数为0.1 A 时，读出电阻箱连入电路中的电阻值R 。
(0.1 A)2
R 13．解： (1)灯泡正常发光时，电路中的电流
I ＝I L ＝P L U L ＝3 W
6 V ＝0.5 A ，此时滑动变阻器两端的电压U R ＝U －U L ＝12 V －6 V ＝6 V ，滑动变阻器接入电路中
的阻值R ＝U R I ＝6 V
0.5 A
＝12 Ω。
(2)灯泡的阻值R L ＝U L I L ＝6 V 0.5 A ＝12 Ω，根据W ＝U 2
R
t 可知，当滑动变阻器接入电路的阻值最大时，同样时
间内电路消耗的电能最少。
通电10 min 电路消耗的最少电能W 最少＝U 2t R L ＋R 最大＝（12 V ）2
×600 s
12 Ω＋20 Ω
＝2 700 J 。
人教版九年级物理全册第十八章 电功率单元测试题
第十八章电功率一、选择题(每题3分,共30分)1.下列关于电能的说法正确的是()A.可以通过电流表把电能直接测量出来B.电能的单位是“度”,学名叫做千瓦C.消耗电能越多的用电器,电功率就越大D.消耗电能相同的用电器,产生的热量不一定相同2.若1度电可使某用电器正常工作约5h,如图1所示,那么这个用电器可能是()图13.如图2所示是额定电压为6V的小灯泡的电流随它两端电压变化的关系图象,则关于该小灯泡的说法中正确的是()图2A.小灯泡的电阻是一个定值B.小灯泡的额定电流是0.3AC.小灯泡的额定功率是1.5WD.电压为4V时小灯泡的电阻是0.2Ω4.如图3所示电路中,闭合开关,发现甲灯不发光,乙灯发光。
经检查,电路连接正确,两只灯泡都完好无损。
甲灯不发光的原因最有可能是()图3A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小5.如图4所示,闭合开关,将滑动变阻器的滑片向上滑动时,下列判断正确的是()图4A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.把标有“12V12W”的灯泡L1和“12V6W”的灯泡L2串联起来接在电源上,其中一只灯泡能正常发光(不考虑灯丝电阻随温度的变化)。
下列分析正确的是()A.电路中的电流为1AB.电源电源为24VC.灯泡L2能正常发光,但比灯泡L1暗D.L1、L2两灯泡消耗的功率之比为1∶27.如图5所示是电阻甲和乙的I-U图象,下列说法中正确的是()图5A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙=5ΩC.甲、乙串联在电路中,当电路中电流为0.2A时,电源电压为2VD.甲、乙并联在电路中,当电源电压为2V时,电路总功率为1.2W8.如图6所示为某加热器的电路图,电源电压保持不变,R1、R2均为发热电阻,R1∶R2=1∶2,通过开关S1和S2的通断组合,可得到不同加热挡位。
人教版物理九年级上册第十八章电功率单元综合检测
人教版物理九年级上册第十八章电功率单元综合检测一、选择题1.智能手机在现代生活中的作用越来越重要，频繁的运用会招致它的电能消耗很快，当手机〝电量〞所剩无几时，通常可以将其设置成〝省电形式〞来适当延伸运用时间，这是经过以下哪种方式完成的〔〕A. 增大电池电压B. 添加总功率C. 减小总功率D. 降低散热才干2.电炉通电一段时间后，电炉炉丝热得发红，而与电炉丝相连的导线却简直不发热，这主要是由于〔〕A.经过导线的电流大于经过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.导线的电阻远小于电炉丝的电狙D.经过导线的电流小于经过电炉丝的电流3.灯泡L标有6V 12W字样，关于这个字样的含义，以下说法正确的选项是〔〕A. 灯泡L正常任务时的电压应为12VB. 灯泡L正常任务时，消耗的电功率为12WC. 灯泡L两端电压低于6V时，灯泡就将烧坏D. 灯泡L两端电压为6V时，消耗的电功率最大4.将标有〝6V3W〞和〝6V2W〞的甲、乙两只小灯光串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的选项是( )A. 两只小灯泡都不能正常任务，甲灯比乙灯亮B. 两只小灯光都能正常发光C. 经过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W5.如下图是一款劣质墙壁插座，由于插头与插座接触不牢，招致插头衔接处比别处更容易发热，减速老化，甚至惹起火灾．那么以下关于衔接处更容易发热的构成缘由的说法正确的选项是〔〕A. 插座没接地线构成的B. 没装置空气开关构成的C. 衔接处的电流比别处大构成的D. 衔接处接触不牢电阻变大构成的6. 电炉丝通电一段时间后热得发红，而衔接电炉丝的导线却不怎样热，这主要是由于〔〕A. 导线的绝缘皮隔热B. 导线的电阻远小于电炉丝的电阻C. 导线散热比电炉丝快D. 经过导线的电流小于经过电炉丝的电流7.甲灯标着〝220V 60W〞，乙灯标着〝110V 100W〞，丙灯标着〝36V 40W〞。
九年级物理上册《第十八章电功率》单元检测卷及答案(人教版)
九年级物理上册《第十八章电功率》单元检测卷及答案(人教版）一、选择题(每题3分，共12分)1．如表是一种常见电器的铭牌，它可能是( )额定电压/频率220 V/50 Hz额定功率 1 800 W生产日期见商品外包装A.日光灯 B2．节能灯已成为家庭照明的主要选择，一个11 W的节能灯和一个40 W的白炽灯在正常工作时的照明亮度是相同的，如图所示，以下说法不正确的是( )A．节能灯每秒消耗11 J电能B．节能灯每秒产生的内能大于白炽灯C．两灯正常工作所需电压是相同的D．用节能灯替代白炽灯有助于节省电能3．四根电阻丝a、b、c、d由同种材料做成，其横截面积相同，但绕不同的圈数(每圈的长度相等，a、c圈数相同，b、d圈数相同)，如图连接，通电后在相同的时间内，它们产生的热量由多到少的顺序是( )A．a、b、d、c B．a、c、b、dC．b、d、a、c D．d、c、b、a4．[2022·深圳盐田区期末改编]小灯泡L1与L2串联(灯丝电阻不变)，其中L2的电功率为4 W，且L1比L2亮，使用一段时间后，L2突然熄灭，L1的亮度明显变亮，此时L1的功率为25 W，则L2发生的电路故障及L 2未熄灭之前L1的电功率为( )A．短路；1 W B．短路；9 W C．短路；16 W D．断路；18 W二、填空题(每空1分，共9分)5．小建家里买了一个家用电暖器，电暖器的工作原理是将电能转化为________，将电暖器单独接在220 V的电路中，电流为2 A，工作1 min后，该电暖器消耗的电能为________ J，1度电可以供给这个电暖器正常使用________h。
(结果保留2位小数)6．生活中灯泡“闪”了，一般发生在开灯的瞬间，这是由于开灯瞬间灯丝的温度_______，电阻较_______，通过它的电流________的缘故。
7．如图所示为电能表的面板示数，该家庭电路消耗的电能是________kW·h；根据电流规格参数表明，确定电能表有关特性的电流值是________A，家庭电路接入用电器的最高功率为________W。

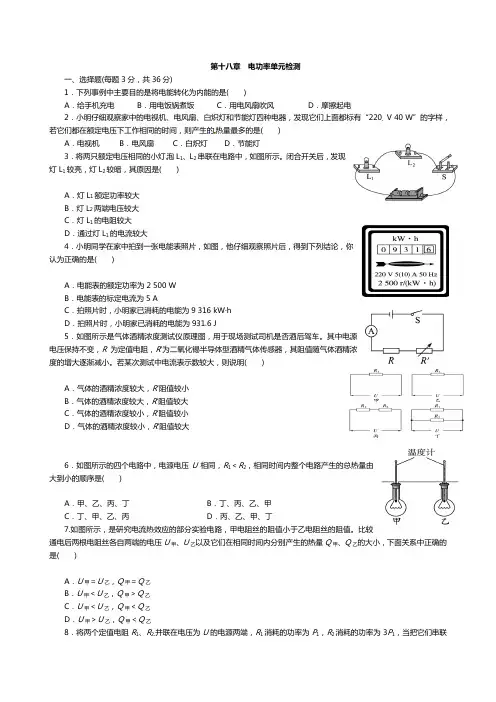

人教版九年级物理上第十八章《电功率》测试题及答案
