槽型托辊介绍
2前倾托辊-20100726

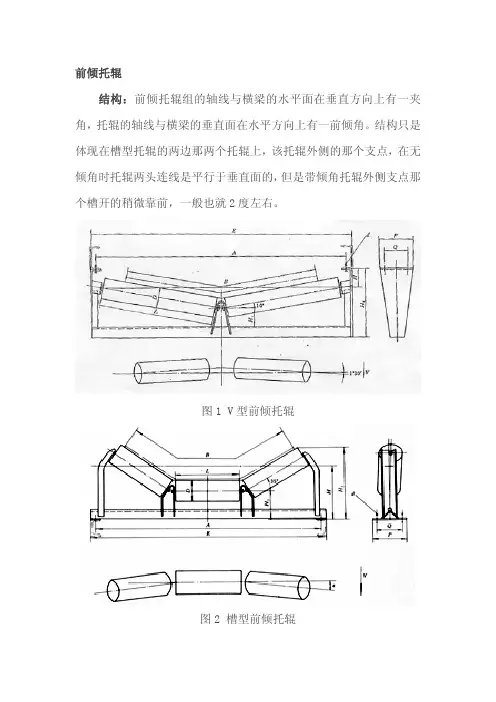

前倾托辊
结构：前倾托辊组的轴线与横梁的水平面在垂直方向上有一夹角，托辊的轴线与横梁的垂直面在水平方向上有一前倾角。
结构只是体现在槽型托辊的两边那两个托辊上，该托辊外侧的那个支点，在无倾角时托辊两头连线是平行于垂直面的，但是带倾角托辊外侧支点那个槽开的稍微靠前，一般也就2度左右。
图1 V型前倾托辊
图2 槽型前倾托辊
作用：1）能够避免皮带跑偏2）能够防止托辊粘煤。
一般来说，托辊粘煤极易造成皮带跑偏。
原理：1、减小了皮带由槽型变为平型或平型变为槽型的张力。
产生了一个对皮带纠偏的作用力，稳定了皮带正常运行。
2、当胶带向一侧跑偏时，跑偏侧托辊与胶带的接触长度增加，摩擦力增大，迫使胶带向相反方向发生横向移动，实现复位。
这种托辊结构简单，但摩擦和运行阻力都将增大，多消耗皮带机的传送动力。
3、前倾托辊使皮带运行时有个向心力，也可以防止皮带跑偏。
图3 槽型边托辊改进前后图
由图3的受力分析不难看出:托辊组在运行时,两边对称的前倾托辊始终给胶带一个指向中心的作用力P1,正常情况下形成力偶保持平衡。
若胶带出现跑偏,则胶带同托辊接触面积发生变化,打破了力偶平衡,即胶带向某一侧跑得越多,胶带同托辊接触面越大,胶带受得向中力越大;反之,胶带受得向中力越小。
作用的结果就产生了使胶带自动恢复中心的趋势,至力偶平衡为止,达到了胶带防跑偏之目的。
注意事项：前倾托辊只能用在单向启动的带式输送机上，这是最重要的。
安装时应注意前倾的方向性，前倾方向与胶带运行方向相同，。
槽型托辊支架型号及尺寸
槽型托辊支架型号及尺寸槽型托辊支架（slottypecarryingrollerbracket）是一种机械设备，通常用于承载重物。
它是一种非常强大的设备，可以在复杂的环境中承载和支撑大量重物，并且具有良好的抗拉强度、耐磨性和耐腐蚀性能。
槽型托辊支架的形状因型号而异，有平型、斜型和环型等，具体形状取决于实际使用的条件。
具体而言，槽型托辊支架的外形一般由水平支架、垂直支架、水平支架弯曲节、垂直支架弯曲节及支架底座等构成，通常使用金属制成，其中水平支架由箱形或腔形支架组成，垂直支架由斜支架组成。
槽型托辊支架常用于重型物料搬运、大型机械储存、厂房起重、垃圾搬运等场景。
它具有承载力强、结构紧凑、安装灵活、使用简便和维护方便等优点。
槽型托辊支架的型号及尺寸槽型托辊支架的型号和尺寸来源于支架的实际形状以及使用的环境，它们都可根据客户的需求来定制制造，以符合应用场景的要求。
普通槽型托辊支架的型号一般为：C、D、H、F、G、L、P、Q、R、S等。
这些支架的尺寸要根据承载的物料的实际重量、负载等级和环境温度、湿度等来确定，一般可以采用角钢支架或扁钢支架，其尺寸可根据表中显示的参数来确定：号钢尺寸钢尺寸C 200X200X20 200X100X20D 200X200X25 200X100X25H 200X200X30 200X100X30F 200X200X40 200X100X40G 300X300X25 300X150X25L 400X400X40 400X200X40P 300X300X30 300X150X30Q 300X300X40 300X150X40R 400X400X30 400X200X30S 400X400X40 400X200X40此外，槽型托辊支架还可以根据客户的实际应用需要，定制不同尺寸及材料的支架，并可以进行热处理。
槽型托辊支架的产品特点槽型托辊支架具有结构简单、承重性能良好、安装灵活方便、运行高度可调等特点，适用于承载重物，良好抗拉强度、耐磨性和耐腐蚀性能，延长使用寿命，具有较高的使用价值。
皮带机托辊
皮带机托辊
皮带机托辊是组成皮带输送机整套设备的最多部件之一，种类众多，不同的皮带机托辊有不同的使用目的。
今天我就来给大家详细介绍一下皮带机托辊的不同种类以及使用方法和目的。
一、根据国家型号的不同
皮带机托辊可以按照设计标准的先后可以分为td75型皮带机托辊以及DTⅡ型皮带机托辊。
这两种国家标准型号设计的皮带机托辊主要区别在轴的长短和托辊数量上。
二、根据使用目的的不同可以分为
1、缓冲托辊
缓冲托辊主要用于皮带机的受料段，保护皮带机输送带的寿命
2、槽型托辊
槽型托辊是皮带机托辊使用最多的一种托辊组，包括35度槽角和45度槽角。
3、调心托辊
调心托辊主要用于保障输送带运行平稳，可以对输送带跑偏进行调节。
4、回程托辊
回程托辊是承载输送带回程专用的托辊，也叫平行下托辊。
槽型托辊的优缺点
槽型托辊的优缺点
优点：当跑偏量少时，跑偏侧的托辊转动的角度较小，对输送带产生横向推力也较小；跑偏量大时，跑偏侧的托辊转动的角度就较大，对输送带产生横
向推力较大。
这样，就实现了不同跑偏量的自动调整。
挡偏立辊的而另一个作用，还可以在跑偏严重的情况下，直接阻止和限制输送带跑偏，在调心
托辊的共同作用下，促使输送带逐步对中运行，不会产生皮带跑出极佳的现象。
缺点是：一般输送带跑偏范围不太大，可用槽型调偏托辊自动调整。
但由于上横梁强度较弱，在大运量时会出现上横梁弯曲、变形现象，影响自
动调心效果；另外，回转轴与底座之间采用间隙滑动配合，没有安装轴承，摩擦阻力大，加上灰尘、杂质的入侵，容易出现卡阻、生锈而导致转动不灵活。
立辊会损伤输送带边缘。
中博工矿机械有限公司主要从事输送带的研发、制造、销售。
主导产品有普通、耐热(高温)、耐酸碱、耐油、耐寒、耐磨、一般难燃等不同性能的棉帆布(CC)、尼龙(NN)、聚酯(EP)等平型输送带和大倾角档边带、花纹带、等异型输送带。
以及托辊、滚筒、支架、电动滚筒等输送机配套产品。

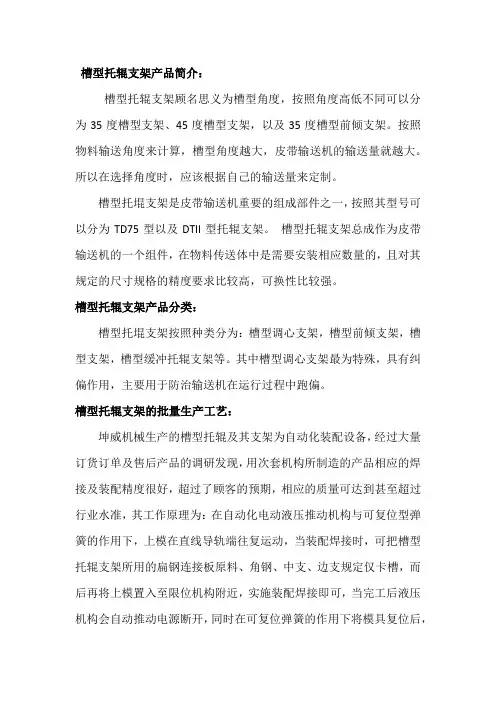

槽型托辊支架概述
槽型托辊支架产品简介：
槽型托辊支架顾名思义为槽型角度，按照角度高低不同可以分为35度槽型支架、45度槽型支架，以及35度槽型前倾支架。
按照物料输送角度来计算，槽型角度越大，皮带输送机的输送量就越大。
所以在选择角度时，应该根据自己的输送量来定制。
槽型托堒支架是皮带输送机重要的组成部件之一，按照其型号可以分为TD75型以及DTII型托辊支架。
槽型托辊支架总成作为皮带输送机的一个组件，在物料传送体中是需要安装相应数量的，且对其规定的尺寸规格的精度要求比较高，可换性比较强。
槽型托辊支架产品分类：
槽型托堒支架按照种类分为：槽型调心支架，槽型前倾支架，槽型支架，槽型缓冲托辊支架等。
其中槽型调心支架最为特殊，具有纠偏作用，主要用于防治输送机在运行过程中跑偏。
槽型托辊支架的批量生产工艺：
坤威机械生产的槽型托辊及其支架为自动化装配设备，经过大量订货订单及售后产品的调研发现，用次套机构所制造的产品相应的焊接及装配精度很好，超过了顾客的预期，相应的质量可达到甚至超过行业水准，其工作原理为：在自动化电动液压推动机构与可复位型弹簧的作用下，上模在直线导轨端往复运动，当装配焊接时，可把槽型托辊支架所用的扁钢连接板原料、角钢、中支、边支规定仅卡槽，而后再将上模置入至限位机构附近，实施装配焊接即可，当完工后液压机构会自动推动电源断开，同时在可复位弹簧的作用下将模具复位后，
待取出所生产完毕的支架总成即可进入下一件产品的生产。
这种工艺操作便利，产量高，可适用于皮带输送机TDII系列、DT75系列的多规格槽型托辊组支架的批量加工，也可拓展在平型托辊和调心托辊支架的批量需求上，也即：只要换上模具就可以满足各种皮带输送机设备配件的批量高效供货。
槽型托辊组
亿煤出品 必属精品
济宁市亿煤机械制造有限公司是济宁市国家高新区大型企业， 是济宁市重点培育支持的电子商务企业和生产制造企业。 济宁市亿煤机械制造有限公司主要经营的各种矿建设备器材已销售到全国28个省市， 出口20多个国家和地区，并从德国、英国、法国等国家进口了先进的矿建设备和器材， 支援了新疆、内蒙、四川、山西、中国能源集团、山东能源集团等大型煤矿的建设和生产及高速铁路、隧道的建设等。 济宁市亿煤机械制造有限公司是矿建设备大型的生产企业， 现有高级工程师16人，技术人员38人，技工500人， 主要生产各种规格型号的矿车、道岔、矿用支架与支护设备等产品， 以及高技术含量先进的矿建产品和新产品的研发，所有产品均有国家颁发的许可证。 根据市场经济发展的需要， 公司先后与全国120多家大型生产矿建产品的厂家 全国多家煤科院以及知名矿业大学建立了密切的合作联营关系，为开发新产品， 支援国家能源和矿业建设发展奠定了坚定的基础。 济宁市亿煤机械制造有限公司全体员工秉承信誉是生命、质量求生存、客户是衣食父母的原则， 为国内外新老客户做出新的贡献而努力。
槽型托辊组 #six#Fra bibliotek 槽型托辊组 槽型托辊组,托辊组,托辊 想了解托辊的用途及作用吗？肯定会给您一个详细的介绍。#six# 那么下面先简单的介绍一些关于托辊的说明》 槽型托辊组是皮带输送机的重要部件,种类多,数量大.它占了一台带式 输送机总成本的35％,承受了70％以上的阻力,因此托辊的质量尤为重 要. 托辊的作用是支撑输送带和物料重量.托辊运转必须灵活可靠.减 少输送带同托辊的摩擦力,对占输送机总成本25％以上的输送带的寿命 起着关键作用.虽然托辊在带式输送机中是一个较小部件,结构并不复 杂,但制造出高质量的托辊并非易事. 托辊径向跳动量对胶带输送机的影响： 在国家规定的跳动量的范围内，可以保持胶带机平稳运行，否则 就会使得胶带输送机胶带共振跳动，造成物料抛洒，污染环境，在带 速越高的情况下越显得径向跳动量小的好处。 地址：山东省济宁市高新区机电南路
皮带托辊型号大全
皮带托辊型号大全托辊是用于支承输送带及输送带上所承载的物料，保证输送带稳定运行的支承装置。
槽型托辊:用于支承分支输送散装物料。
平行托辊:平行上托辊用于承载分支输送成件物品，平行下托辊用于回程分支支承输送带。
调心托辊:用于调整输送带跑偏防止蛇行，保证输送带稳定运行，前倾式槽型托辊也起调心作用。
缓冲托辊:安装在输送机受料段下方，减小输送带所受的冲击，延长输送带使用寿命。
回程托辊:用于下分支支撑输送带，有平行、V形几种，V形与反V形托辊能降低输送带跑偏的可能性，当V形和反V形配套使用，形成菱形断面，能更有效地防止输送带跑偏。
单位:mm旋转部分D d 轴承型号 L b h f 图号质量kg质量kg89 20 4G204 200 14 6 14 2.08 DTIIGP1101 2.79 89 20 4G204 250 14 6 14 2.15 DTIIGP1102 2.98 89 20 4G204 315 14 6 14 2.58 DTIIGP1103 3.58 89 20 4G204 465 14 6 14 3.87 DTIIGP1105 5.24 89 20 4G204 600 14 6 14 4.78 DTIIGP1107 6.4889 20 4G204 750 14 6 14 5.79 DTIIGP1109 7.87 89 20 4G204 950 14 6 14 7.15 DTIIGP1111 9.72 89 25 4G205 950 18 8 17 7.23 DTIIGP1211 11.21 10820 4G204 315 14 6 14 3.46 DTIIGP2103 4.46 108 20 4G204 465 14 6 14 4.7 DTIIGP2105 6.07 108 20 4G204 950 14 6 14 8.71 DTIIGP2111 11.27 108 254G205 315 18 8 17 3.53 DTIIGP2203 5.07 108 25 4G205 380 18 8 17 4.07 DTIIGP2204 5.86 108 25 4G205 465 18 8 17 4.77 DTIIGP2205 6.89 108 254G205 600 18 8 17 5.89 DTIIGP2207 8.53 108 25 4G205 700 18 8 17 6.72 DTIIGP2208 9.74 108 25 4G205 950 18 8 17 8.74 DTIIGP2211 12.77 108 254G205 1150 18 8 17 8.4 DTIIGP2212 13.99 108 25 4G205 1400 18 8 17 10.03 DTIIGP2213 15.62 108 25 4G305 380 18 8 17 4.19 DTIIGP2304 6.23 108 254G305 465 18 8 17 4.89 DTIIGP2305 7.26 108 25 4G305 530 18 8 17 5.43 DTIIGP2306 8.05 108 25 4G305 600 18 8 17 6.01 DTIIGP2307 8.9 108 254G305 700 18 8 17 6.84 DTIIGP2308 10.11108 25 4G305 800 18 8 17 7.67 DTIIGP2310 11.32 108 25 4G305 950 18 8 17 8.91 DTIIGP2311 13.14 108 25 4G305 1150 18 8 17 10.56 DTIIGP231215.57 108 25 4G305 1400 18 8 17 12.76 DTIIGP2313 18.47 108 25 4G305 1600 18 8 17 14.42 DTIIGP2314 21.02 108 30 4G306 465 22 8 17 5.35 DTIIGP2405 8.57 108 30 4G306 530 22 8 17 5.89 DTIIGP2406 9.47 108 30 4G306 800 22 8 17 8.12 DTIIGP2410 13.2 108 30 4G306 1400 22 8 17 13.08 DTIIGP2413 21.49 108 30 4G306 1600 22 8 17 14.73 DTIIGP2414 24.26 133 25 4G205 380 18 8 17 6.04 DTIIGP3204 7.84 133 25 4G205 465 18 8 17 7.12 DTIIGP3205 9.24 133 25 4G205 600 18 8 17 8.84 DTIIGP3207 11.48 133 25 4G205 700 18 8 17 10.11 DTIIGP3208 13.14 133 25 4G205 1150 18 8 17 15.80 DTIIGP3212 20.60 133 25 4G205 1400 18 8 17 18.98 DTIIGP3213 24.61 133 25 4G305 380 18 8 17 6.3 DTIIGP3304 8.21 133 25 4G305 465 18 8 17 7.38 DTIIGP3305 9.62 133 25 4G305 530 18 8 17 8.21 DTIIGP3306 10.7133 25 4G305 600 18 8 17 9.1 DTIIGP3307 11.86 133 25 4G305 700 18 8 17 10.37 DTIIGP3308 13.51 133 25 4G305 800 18 8 17 11.64 DTIIGP331015.17 133 25 4G305 1150 18 8 17 16.09 DTIIGP3312 20.97 133 25 4G305 1400 18 8 17 19.28 DTIIGP3313 24.99 133 25 4G305 1600 18 8 17 21.83DTIIGP3314 28.44 133 30 4G306 465 22 8 17 8.13 DTIIGP3405 11.34 133 30 4G306 530 22 8 17 8.96 DTIIGP3406 12.54 133 30 4G306 800 22 8 17 12.4 DTIIGP3410 17.48 133 30 4G306 1400 22 8 17 18.35 DTIIGP3413 26.75 133 30 4G306 1600 22 8 17 20.9 DTIIGP3414 31.38 159 25 4G205 465 18 8 17 9.46 DTIIGP4205 1158 159 25 4G205 700 18 8 17 13.45 DTIIGP4208 16.52 159 25 4G205 1400 18 8 17 25.46 DTIIGP4213 31.09 159 25 4G305 465 18 8 17 9.64 DTIIGP4305 12.02 159 25 4G305 530 18 8 17 10.68 DTIIGP4306 13.84 159 25 4G305 700 18 8 17 13.6 DTIIGP4308 16.95 159 25 4G305 800 18 8 17 15.32 DTIIGP4310 19.06 159 25 4G305 1400 18 8 17 25.82 DTIIGP4313 31.52 159 25 4G305 1600 18 8 17 29.25 DTIIGP4314 34.85 159 30 4G306 465 22 8 17 10.53 DTIIGP4405 13.76 159 30 4G306 530 22 8 17 11.64 DTIIGP4406 15.23 159 30 4G306 800 22 8 17 16.27 DTIIGP4410 21.36 159 30 4G306 1400 22 8 17 26.56 DTIIGP4413 34.98 159 30 4G306 1600 22 8 17 29.99DTIIGP4414 39.51一)槽形托辊(35º)辊子槽形托辊(35º) 带宽(B) A E H1 H H2 P Q d 辊径(D) 辊长(L) 轴承重量(Kg) 图号 500 89 200 4G204 740 800 135.5 220 300 170 130 M12 15.3DTII01C0111 650 89 250 4G204 890 950 135.5 235 329 170 130 M12 16.6DTII02C011189 4G204 135.5 245 366 21.5 DTII03C0111 800 315 4G204 1090 1150 170 130 M12 24.3 DTII03C0121 108 146 270 385 4G205 26.2 DTII03C0122 4G205 37.6 DTII04C0122 108 159 300 437 4G305 38.7 DTII04C0123 1000 380 1290 1350 220 170 M16 4G205 43.5 DTII04C0132 133 173.5 325 462 4G305 45 DTII04C01334G205 50.1 DTII05C0122108 4G305 176 335 503 51.2 DTII05C01234G306 55.1 DTII05C01244G205 57.5 DTII05C0132 1200 133 465 4G305 1540 1600 190.5 360 528 260 200 M16 58.6 DTII05C01334G306 63.8 DTII05C01344G205 65.1 DTII05C0142159 4G305 207.5 390 557 66.4 DTII05C01434G306 71.6 DTII05C01444G305 56.5 DTII06C0123 108 184 350 548 4G306 67.7 DTII06C01244G305 73.9 DTII06C0133 1400 133 530 1740 1800 198.5 380 573 280 220 M16 4G306 78.3 DTII06C01344G305 74.8 DTII06C0143 159 215.5 410 603 4G306 86.9 DTII06C014。
托辊种类与间距
托辊种类与间距托辊是用于支承输送带及输送带上所承载的物料，保证输送带稳定运行的装置。
一、托辊种类a.槽形托辊：用于承载分支输送散状物料。
b.平行托辊：平行上托辊，用于承载分支输送成件物品，平行下托辊用于回程分支支撑输送带。
c.调心托辊：用于调整输送带跑偏，防止蛇行，保证输送带稳定运行。
前倾式槽形托辊也起调心、对中作用。
d.缓冲托辊：安装在输送机受料段的下方，减小输送带所受的冲击，延长输送带使用寿命。
e.回程托辊：用于下分支支撑输送带，有平行、V形、反V形几种，V形与反V形辊能降低输送带跑偏的可能性。
当V形和反V形两种型式配套使用，形成菱形断面，能更有效地防止输送带跑偏。
此外，还有梳形托辊和螺旋托辊，能清除输送带上的粘料，保持带面清沽。
f.过渡托辊：安装在滚筒第一组托辊之间，可使输送带逐步成槽或由槽形展平，以降低输送带边缘因成槽延伸而产生的附加应力，同时也防止输送带展平时出现撒料觋象。
二、托辊间距托辊间距应满足两个条件：辊子轴承的承载能力及输送带的下垂度，托辊间距应配合考虑该处的输送带张力，使输送带获得合适的垂度。
稳定工况下的下垂度应限制在%%以内。
回程分支托辊间距：2.4～3m。
凸弧段托辊间距：一般为承载分支托辊间距的1/2，还应验算输送带合力的附加载荷是否超出所选托辊的承载能力。
落料处缓冲托辊间距：根据物料的松散密度、块度及落料高度l 而定，一般按承载分支托辊间距的l/2～1/3。
当松散密度较大，落差较高时可取l.2～1.5倍辊径。
输送重量大于 20kg的成件物品时，托辊间距不应大于物品长度的l/2(沿输送方向)。
对于20kg以下的成件物品托辊间距可取lm。
托辊辊子：根据承载能力分普通型及重型两种，每种辊径对应2～3种轴径。
全部采用大游隙轴承，并保证所有辊子转数不超过600r/min，参见下表。
