交通事故现场绘图系统
交通事故现场图绘制
交通事故现场图绘制1. 简介交通事故现场图是在发生交通事故后，绘制的一种详细的图示。
它能够准确地记录事故现场的情况，包括车辆的位置、路标、交通信号等，为事故调查和保险理赔提供有力的证据。
本文将介绍如何绘制交通事故现场图，并提供一些实用的技巧。
2. 绘制工具在绘制交通事故现场图时，我们可以使用多种工具来完成，包括纸笔、绘图软件等。
以下是几种常用的绘制工具：•纸笔：通过手工绘制，可以灵活调整比例和添加注释。
适用于简单的事故现场图绘制。
•案例软件：有一些专门用于绘制交通事故现场图的软件，如AccidentSketch、EasyAccident等。
它们提供了丰富的符号库和预设模板，可以快速绘制出符合标准的现场图。
•绘图工具软件：如Adobe Illustrator、AutoCAD等，可以绘制高精度的现场图，适用于需要更为精确和专业的场景。
根据实际需求和个人技术水平，选择一种合适的工具进行绘制。
3. 绘制步骤下面是一个通用的交通事故现场图绘制步骤：3.1. 收集信息在绘制交通事故现场图之前，需要收集以下信息：•事故地点：确定事故发生的具体位置，包括街道名称、路口、路段等。
•车辆信息：记录涉及事故的车辆信息，包括车牌号、车型、车辆损坏状况等。
•人员信息：记录事故相关人员的姓名、电话号码等。
•交通信号：记录路口的交通信号灯状态。
•可视范围：记录事故发生时的天气、光照等可视范围情况。
3.2. 测量场地使用测量工具（如卷尺）对事故现场进行测量，包括车辆的相对位置、道路宽度、行车道标线、障碍物等。
将测量结果记录下来，后续绘制时可以根据比例缩放。
3.3. 绘制现场图根据收集到的信息和测量结果，开始绘制事故现场图。
可以按照以下步骤进行：1.在纸上或绘图软件上绘制一个比例尺，将测量结果进行比例缩放，确保绘制的图形符合实际情况。
2.根据事故地点和车辆信息，在场地图上标注车辆的位置，使用符号库将车辆等元素绘制出来。
3.添加道路标线、交通信号等元素，确保图示的完整性和准确性。
交通事故现场快速绘图系统研发及示范应用
70交通信息与安全2013年1期第31卷总174期交通事故现场快速绘图系统研发及示范应用*孙巍俞春俊徐棱龚标(公安部交通管理科学研究所江苏无锡214151)摘要介绍了交通事故现场快速绘图系统的结构和组成，分析了系统的快速载入预制道路地图、快速调用车辆参数数据库、快速载人预制事故案例、数据智能校验、自适应道路皓线、自动辅助笔录等关键技术，并通过广东、山东等地的示范应用，实现了道路交通事故现场比例图的快速绘制。
关键词交通事故；快速绘图系统；示范应用中图分类号：T P391．7文献标志码：A doi：10．3963／j．i s sn1674—4861．2013．01．0140引言1系统结构及组成当前，我国道路交通安全形势依然严峻，仍处于道路交通事故的高发期[1]。
按照公安部的相关管理规定比j：“适用一般程序处理的各类交通事故应绘制现场记录图”，“适用简易程序处理的交通事故，可按需绘制现场图”。
目前，我国的交通事故处理民警普遍采用手工绘制交通事故现场图的方式，往往绘图时间较长，且记录图易产生“不全面、不准确”的情形，造成事故责任认定困难。
从国外应用来看，基于计算机辅助绘图的应用可以追溯到1995年前后，一般把交通事故现场绘图系统软件分为桌面绘图软件(deskt op di ag r am m i n g sof t w ar e)和现场绘图(f i el d m appi ng)软件2种[3]。
2005年以来，北京、深圳等城市先期研发并试点应用了一批基于笔记本电脑或掌上电脑(PD A)的简易绘图系统。
但是，由于“绘图软件的操作不够人性化”、“绘图系统的硬件存在强光下操作困难，下雨天无法操作等不适应性”，应用效果不理想。
鉴于此，为了进一步提高交通事故现场图的质量，提升交通事故现场处置效率，有必要开发面向基层交通事故处理民警的交通事故现场快速绘图专业产品，实现“交通事故现场比例图”的自动化绘制以及交通事故现场数据的数字化管理，为现场交通事故的勘查提供快速和准确的手段，使道路交通事故的处理更加高效、准确、规范。
用于事故再现的道路交通事故现场图绘制系统
计 算 机 工 程 Computer Engineering
2005年3 月 March 2005
·工程应用技术与实现 · 文章编号：1000—3428(2005)06 —0206—02
文献标识码：A
中图分类号： TP391.41

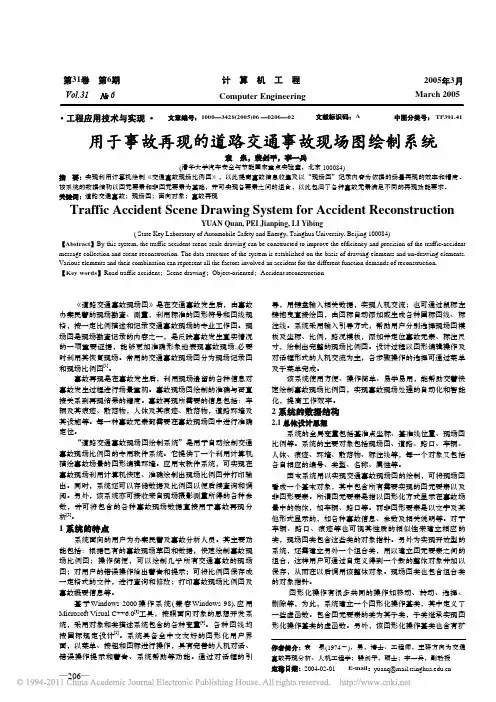

用于事故再现的道路交通事故现场图绘制系统
袁 泉，裴剑平，李一兵
(清华大学汽车安全与节能国家重点实验室，北京 100084) 摘 要：实现利用计算机绘制《交通事故现场比例图》，以此提高事故信息收集及以“现场图”记录内容为依据的场景再现的效率和精度 。 该系统的数据结构以图元要素和非图元要素为基础，并可实现各要素之间的组合，以此包涵了各种事故元素满足不同的再现功能要求。 关键词：道路交通事故；现场图；面向对象；事故再现
钮、各种工具栏等。描述事故元素的国标图例工具栏采用更为简洁，便于用户进行操作和选择。如图3所示为常用 现场图的绘制效果。
图3 现场图的绘制效果
(下转第212页)
—207—
以随时更新的，因此，系统并没有将产品的报价单单独提出 来，而是通过JSP调用数据库信息来即时地动态生成。用 户 初定购意向的填报，提供了两种操作方式。一种是初级 订 单。这种方式适合于商品价格低、数量小，并且顾客对于供 货商比较熟悉和信任或者对于所提供商品的所有信息和服务 都比较满意的情况。客户提交订单即可开始交易。另一种是 谈判邀请。如果商品的价格高、数量大，或者有很多细节的 问题(比如运输、交货时间、法律责任的等等)必须商议，这 就必须进行网上谈判。客户填写谈判邀请，与供货商约定网 上谈判相关事宜。
功能的虚函数。 系统定义图元要素在原子操作过程中不可分割，即原子
操作针对图元要素，而不是包含图元要素的对象。对于图元 要素，一次原子操作要么完成，要么没有进行，不存在其它 状态。所谓原子操作指绘制、移动、转动、删除、选择、撤 消、恢复。其它的图形化操作包括根据用户输入的数值来移 动对象、用户标注等属于非原子操作。
道路交通事故现场图计算机绘制系统研究的开题报告
道路交通事故现场图计算机绘制系统研究的开题报告一、选题背景及意义道路交通事故是社会发展中难以避免的问题之一，由此引发的财产损失和人员伤亡更是引起社会各界的高度关注。
定量、准确的事故现场图对于事故认定、责任认定以及道路交通安全监管和管理方面的实践意义不言而喻。
传统的手工绘制事故现场图存在制作周期长、精度低、不常用等问题，而计算机绘制事故现场图则能够有效地提升事故现场图的制作效率和精度。
本文选题道路交通事故现场图计算机绘制系统研究，旨在构建一种能够高效精确制作事故现场图的计算机绘制系统，为道路交通安全保障提供技术支持，同时为相关研究提供一定的理论指导和技术支持。
二、研究对象与内容1. 研究对象本文研究对象为道路交通事故现场图计算机绘制系统。
2. 研究内容本文的研究内容包括以下方面：（1）计算机绘制事故现场图的原理和技术方法。
（2）道路交通事故现场图计算机绘制系统设计与实现。
（3）系统实验验证和实际应用的评估分析。
三、研究方法1. 理论研究法：对于计算机绘制事故现场图的原理和技术方法进行全面深入的文献研究。
2. 实验研究法：运用 Matlab、Python等计算机软件，设计和实现道路交通事故现场图计算机绘制系统，通过实验验证系统的基本功能和性能。
3. 实践研究法：将研究设计的道路交通事故现场图计算机绘制系统应用到实际事故现场的制作中，评估系统的准确度、可用性和用户满意度。
四、预期目标和成果1. 研究预期目标（1）理论：对计算机绘制事故现场图的原理和技术方法进行深入的研究，分析其现有研究中存在的难点和问题。
（2）实验：设计和实现道路交通事故现场图计算机绘制系统，验证基本功能和性能。
（3）应用：将系统应用到实际事故现场的制作中，评估系统的准确度、可用性和用户满意度。
2. 研究预期成果（1）理论方面：研究计算机绘制事故现场图的相关原理和技术方法，升级和完善现有的技术方法，提升计算绘制事故现场图的精度和效率。
道路交通事故现场三维实景仿真再现分析系统
《道路交通事故现场三维实景仿真再现分析系统》一、系统简介道路交通事故责任认定分析是道路交通事故处理的非常重要的环节，如何能够严谨、准确、形象、直观地把交通事故发生的过程展示给事故当事人就显得非常必要，以往只通过静态照片和文字来陈述事故发生过程已经不能很好地满足现代事故处理调解的需求，因此根据道路交通事故管理部门需求开发出《道路交通事故现场三维实景仿真再现分析系统》。
一方面我们可以通过二维平面交通事故现场图自动一一对应生成三维立体交通事故场景，另外我们还可以制作基于实际现场三维实景的事故场景，应用十分简便。
二、系统组成三、功能特点1、系统可以通过已经制作好的《道路交通事故现场图》直接自动生成一一对应的三维立体场景，通过设置时间节点和事故元素运动轨迹，快速制作二维平面和三维立体模拟动画，模拟事故发生的过程，包括事故场景中的道路、车辆、行人、建筑物等都由系统自动根据实际情况添加生成，不需要人为操作，简便、快捷，适合普通事故民警应用。
2、系统软件可以分析360°全景照片，可以在实景照片中添加三维模型，制作事故发生过程的模拟动画。
3、系统软件可以分析单张数码照片，可以在实景照片中添加三维模型，制作事故发生过程的模拟动画。
4、系统软件可以分析航拍照片，可以在实景照片中添加三维模型，制作事故发生过程的模拟动画。
5、系统具备海量专业三维模型库资源，包括车辆、道路设施、行人、牲畜、建筑物等，车辆模型的车轮在行驶过程中可以转动，车身颜色可以随意变换。
6、系统可模拟行人行走、行人摔倒、行人骑自行车、行人骑电动车动画效果，并可实现行人和非机动车分离动画。
7、系统可以在三维场景中模拟天气，例如晴天、下雨、下雾、下雪。
8、系统在三维场景中的信号灯可以随着事故动画播放进行红灯、绿灯、黄灯切换。
9、系统具备多种视角观察事故现场功能，包括跟随视角和自由视角。
还可以在任一事故车辆中动态观察事故发生过程的功能，可便捷地放大、缩小、旋转三维场景，便于从各个角度观察事故发生的全过程。
TECOM400交通事故现场图绘制系统用户手册
前言.......................................................................................................................................... - 1 - 第1章系统功能介绍.............................................................................................................. - 2 -1.1 系统技术指标所遵从的国家标准和公安部颁发标准 ............................................ - 2 -1.2 系统构成.................................................................................................................... - 2 -1.3 系统硬件图示............................................................................................................ - 3 -1.4 系统功能特点............................................................................................................ - 3 - 第2章程序快速使用步骤...................................................................................................... - 7 -2.1 操作步骤.................................................................................................................... - 7 -2.2 快速使用方法............................................................................................................ - 7 - 第3章激光测距仪的使用说明............................................................................................ - 11 - 第4章 GPS卫星自动调入预置道路..................................................................................... - 13 -4.1 开启GPS定位功能.................................................................................................. - 13 -4.2 通过GPS录入预置道路.......................................................................................... - 14 -4.3 自动调入预置道路.................................................................................................. - 15 - 第5章图层............................................................................................................................ - 16 -5.1 所有图层.................................................................................................................. - 16 -5.2 道路.......................................................................................................................... - 16 -5.3 图符.......................................................................................................................... - 17 -5.4 痕迹及其他.............................................................................................................. - 18 - 第6章案例统计及上传........................................................................................................ - 20 -6.1 案例统计.................................................................................................................. - 20 -6.2 案例无线上传.......................................................................................................... - 20 - 第7章工具菜单及快捷按钮使用说明................................................................................ - 25 -7.1 工具栏使用介绍...................................................................................................... - 25 -7.1.1 新建案例功能................................................................................................ - 25 -7.1.2 打开案例功能................................................................................................ - 26 -7.1.3 保存案例功能................................................................................................ - 26 -7.1.4 保存道路功能................................................................................................ - 27 -7.1.5 放大、缩小、全图功能................................................................................ - 27 -7.1.6 比例图及数据校验功能................................................................................ - 28 -7.1.7 勘查笔录功能................................................................................................ - 29 -7.1.8 激光测距功能................................................................................................ - 29 -7.1.9 道路图层锁定功能........................................................................................ - 29 -7.1.10 图形复制功能.............................................................................................. - 30 -7.1.11 结束操作功能.............................................................................................. - 30 -7.1.12 智能操作提示功能...................................................................................... - 30 -7.2 右侧工具按钮介绍.................................................................................................. - 31 -7.2.1 三种车道绘制功能........................................................................................ - 31 -7.2.2 增加、删除车道功能.................................................................................... - 35 -7.2.3 人行横道绘制功能........................................................................................ - 35 -7.2.4 开断口功能.................................................................................................... - 36 -7.2.5 智能标注........................................................................................................ - 37 -7.2.6 文字输入功能................................................................................................ - 41 -7.2.7 撤销功能........................................................................................................ - 42 -7.2.8 删除功能........................................................................................................ - 43 -7.2.9 手绘线形功能................................................................................................ - 43 -7.2.10 多点折线及多点曲线绘制功能.................................................................. - 46 -7.2.11 断面图功能.................................................................................................. - 46 - 第8章操作流程功能说明.................................................................................................... - 49 -8.1 第一步基本信息.................................................................................................. - 49 -8.1.1本地参数配置................................................................................................ - 50 -8.1.2 事故时间选择方法........................................................................................ - 50 -8.1.3 绘图时间........................................................................................................ - 51 -8.1.4 事故地点........................................................................................................ - 51 -8.2 第二步绘图——绘制道路.................................................................................. - 51 -8.2.1 打开预置道路................................................................................................ - 51 -8.2.2 模板绘制道路功能........................................................................................ - 52 -8.2.3 自行绘制道路功能........................................................................................ - 53 -8.3 第二步绘图——添加事故元素.......................................................................... - 53 -8.3.1 交通元素操作................................................................................................ - 54 -8.3.2 地面痕迹操作................................................................................................ - 55 -8.3.3 路旁水沟、路旁干涸水沟、人行道............................................................ - 56 -8.3.4 导流带的操作................................................................................................ - 57 -8.3.5 绘制用户图形的操作.................................................................................... - 58 -8.3.6 其它物体操作................................................................................................ - 60 -8.4 第三步打印预览.................................................................................................. - 60 -8.4.1 附加说明........................................................................................................ - 60 -8.4.2 勘查笔录........................................................................................................ - 62 -8.4.3 修改现场图.................................................................................................... - 62 -8.4.4 打印现场图.................................................................................................... - 62 - 第9章勘查笔录.................................................................................................................... - 63 -9.1 道路基本情况.......................................................................................................... - 63 -9.2 相关部门到达情况.................................................................................................. - 64 -9.3 初步判断现场人员伤亡.......................................................................................... - 65 -9.4 肇事车辆情况.......................................................................................................... - 67 -9.5 当事人及证人情况.................................................................................................. - 67 -9.6 涉及危险物品情况.................................................................................................. - 69 -9.7 抽血或提取尿样情况.............................................................................................. - 69 -9.8 痕迹物证提取情况.................................................................................................. - 70 -9.9 照相或摄像情况...................................................................................................... - 71 -9.10 其他需要记录情况................................................................................................ - 72 -9.11 初始笔录................................................................................................................ - 73 -9.12 保存........................................................................................................................ - 73 -9.13 生成WORD............................................................................................................... - 73 -9.14 直接打印................................................................................................................ - 73 - 第10章询问笔录及讯问笔录.............................................................................................. - 74 -10.1 讯问笔录................................................................................................................ - 74 -10.2 询问笔录................................................................................................................ - 75 - 第11章三角定位测量方法.................................................................................................. - 77 -11.1 三角定位测量法.................................................................................................... - 77 -11.2 三角定位输入方法................................................................................................ - 77 - 第12章垂直定位测量方法.................................................................................................. - 78 -12.1 垂直定位测量法.................................................................................................... - 78 -12.2 垂直定位输入方法................................................................................................ - 78 - 第13章新测量方法简介...................................................................................................... - 79 -13.1 三角坐标定位测量法............................................................................................ - 79 -13.1.1 一个基准点的三角定位测量法.................................................................. - 79 -13.1.2 两个基准点的三角定位测量法.................................................................. - 80 -13.2 三角坐标定位输入方法........................................................................................ - 80 -13.2.1 一个基准点的三角定位输入方法.............................................................. - 80 -13.2.2 两个基准点的三角定位输入方法.............................................................. - 80 -13.3 直角坐标定位测量法............................................................................................ - 81 -13.4 直角坐标定位输入方法........................................................................................ - 81 -13.5 极坐标定位测量法................................................................................................ - 82 -13.6 极坐标定位输入方法............................................................................................ - 82 -13.7 综合定位测量法.................................................................................................... - 83 -13.8 综合定位输入方法................................................................................................ - 83 - 第14章常见问题及解决方法.............................................................................................. - 85 -14.1 平板电脑使用部分................................................................................................ - 85 -14.2 打印部分................................................................................................................ - 86 -14.3 程序运行部分........................................................................................................ - 86 - 增订一智能铅笔绘制道路.................................................................................................... - 88 -一、智能铅笔绘制道路的意义........................................................................................ - 88 -二、使用智能铅笔绘制道路............................................................................................ - 88 -前言目前我国的交通管理行业正在向着数字化和信息化的方向迈进，交通行业管理水平也在不断的进步，手段也在不断革新，为了提高交通事故现场图的处理效率，增强交通事故现场图比例图测绘的规范性和准确性，降低事故现场图对交通状况的影响，提高对交通事故档案的管理水平和效率，我们推出了该计算机辅助交通事故现场图绘制系统。
奥维交通事故现场绘图仪(v3.0)技术方案
产品尺寸：128x99x25mmmm
产品重量：165gkg
电源：DC 12V，1A
功耗：小于 10W（DC 12V）
4、激光测距仪
测 量 精 度：+/-1.0mm
测 量 范 围：0.05m-200m
最大/最小值测量：有
加/减 功 能：有
面积/体积 计算：有
间接测量(勾股定理)：有
计时器功能/持续测量：有
-3手机：13390108000
网址： E-mail: 12024788@
交通事故现场绘图仪简介(v3.0)
5、事故箱 箱体尺寸：410*310*200mm 全铝外壳，内部有专业的防护内衬
6、车载、室内两用充电电源 7、现场绘图软件
四、系统主要功能
A 道路的绘制及组成 1、可轻松绘制出各种形态道路（如：直路、岔路、弯路、各种复杂交叉路 口，道路剖面图，不等宽路、不规则道路等）图例：
5
航空铝箱
车载、室内 6
两用充电器
7
锂电池
事故现场绘图软 8
件
奥维通讯 材质：铝合金
1个
奥维通讯 12,220v 双输入。
1个
电池类型：锂聚合物电池电池容量
奥维通讯
1个
20000mAh/3.7V 输入电压：14V-24V 输出
电压：12V，19V
1套
吉林奥维通讯工程有限公司 联系人：孙岗
- 13 手机：13390108000
倾斜传感器中测量范围：+/-45°
梯形测量：有
存储常数：1
调用最后测量值:20
4 倍数码瞄准器：有
三角架螺纹：有
背光显示/多功能底座:有
防溅水/防尘 IP54：有
无人机航拍道路交通事故现场图绘制系统
一、系统概述二、技术特点1、系统严格通过公安部交通安全产品质量监督检测中心依据最新发布实施的《基于多旋翼无人驾驶航空器的道路交通事故现场勘查系统》（GAT1382-2018）标准的检测认定，完全符合相关国家标准和公安部颁发的相关法规，完全符合交通事故责任认定要求，遵从标准如下：《道路交通事故现场图绘制系统通用技术条件》标准（GAT1382-2018）《道路交通事故现场图形符号》（GB/T11797-2005）《交通事故案卷文书》（GA40-2018）、《道路交通标志和标线》（GB5768-2009）《道路交通事故现场图绘制》（GA49-2014）《道路交通事故痕迹物证勘验》（GA41-2014）2、系统摄影测量精度严格通过公安部检测认定，符合公安部《道路交通事故痕迹物证勘验》（GA41-2014）标准中对事故现场勘验的要求。
3、交通事故现场快速撤离成图迅速，节省处警时间，10分钟之内现场处理完毕，成图具有宏观性和快捷性4、只需一张事故现场照片即可拍摄到百米事故现场全貌，现场无需摆放标定物，无需人工测量，通过精准的软件算法实现高精度数码摄影测量，道路交通事故现场中任意所需测量数据均可通过软件在照片中实现精准测量，并可按照道路交通事故现场图选用的特定勘查定位方式将距离数据规范地标注在事故现场图中。
该系统是遵照公安部道路交通事故处理相关的法律法规，利用无人机航拍技术和高精度数码摄影测量技术手段而开发研制的一套高效的道路交通事故现场快速勘查处置系统，该系统功能严谨实用，操作简便快捷，通过无人机高空航拍的一张照片即可快速准确地制作生成规范的道路交通事故现场实景记录图和道路交通事故现场比例图，并可在现场快速打印输出，由当事人签字认可，事故现场所有的勘查定位数据由系统自动生成，无需人工测量，自动化程度高，尤其对处置大型的事故现场更为方便，同时系统还具备事故现场远程无线高清图像实时直播功能，便于高层领导协同指挥。
