检查步骤： 1）检查电源。 ① 断开网关控制器 G19 连接器。 ② 检查线束端连接器各端子电压和电阻，标准值见下表，若正常进行下一步。
标准电阻
标准电压
2）检查 CAN 通信线路。 ① 断开网关控制器 G19 连接器，断开前舱配电盒 B11 连接器，检查线束端连接器各端子间电 阻，标准值见下表。
4.1 工况判断 - 反映驾驶人的驾驶意图 通过整车状态信息（加速 / 制动踏板位 置、当前车速和整车是否有故障信息等） 来判断当前需要的整车驾驶需求（如起步、 加速、减速、匀速行驶、跛行、限车速、 紧急断高压）。 工况划分为：紧急故障工况、怠速工况、 加速工况、能量回收工况、零转矩工况、 跛行工况。
2. 整车控制系统功能 新能源汽车整车控制器主要功能如下： 自诊断——整车控制系统自检。 故障警告——车辆所有电控系统故障通过仪表显示。 通信——全车控制器、诊断仪、充电桩（ CAN 线）。 驱动控制——转矩需求和旋转方向。 能量管理功能——放电和能量回收。 辅助系统控制——电动空调、暖风和散热风扇等。 整车安全管理——跛行、停机保护、防误操作（不踩制动踏板选档无效）。 整车信息管理——车载显示（仪表或多媒体）和远程监控（数据采集终端）。
数字信号
2.2 二进制信号与信号电平 一个二进制信号只能识别两种状态：0 和 1 或 高和低（如下图）。例如： 车灯亮起 – 车灯未亮起。 继电器已断开 – 继电器已接通。 供电 – 未供电。
每个符号、图片和声音都由特定顺序的二进 制字符构成，例如 10010110。通过这些二进制编码，计算机或控制单元 可以处理信息或将信息发送给其他控制单元。为清楚区分车辆应用方面 的高低两种电平状态，明确规定了每种状态的对应范围（如下图）： 高电平为 6~12V。 低电平为 0~2V。 2~6V 之间的范围是所谓的禁止范围，用于识别故障。
新能源电动汽车辅助系统
2023
REPORTING
THANKS
感谢观看
新能源电动汽车辅助系统 的应用与发展前景
REPORTING
在新能源公交车中的应用
电动助力转向系统
01
提供转向助力，降低驾驶员的劳动强度，同时提高驾驶的稳定
性。
再生制动系统
02
将制动能量回收并储存，提高能量利用效率。
智能导航与调度系统
03
提供路线规划、实时交通信息、乘客信息系统等功能，提高公
交车的运营效率。
智能充电桩
提供便捷、安全的充电服务，解决家庭电动汽车的充电问题。
车载智能家居系统
实现车载家居设备的智能化控制，提升家庭出行的舒适性。
在未来交通系统中的作用与挑战
作用
新能源电动汽车辅助系统是未来交通 系统的重要组成部分，能够提高交通 系统的能源利用效率、减少排放、提 升安全性。
挑战
需要克服技术、成本、基础设施等方 面的难题，同时需要与政府、企业等 各方合作，共同推动新能源电动汽车 辅助系统的普及和应用。
通过智能调度和控制，优 化能源利用效率，降低运 营成本。
2023
PART 04
新能源电动汽车辅助系统 的设计与优化
REPORTING
系统设计原则与流程
可靠性原则
保证系统在长时间运行过程中 稳定可靠，减少故障率。
集成化原则
优化系统各模块之间的集成， 实现信息共享和协同工作。
安全性原则
确保辅助系统在各种工况下的 安全运行，避免对驾驶员和行 人造成伤害。
失败案例
总结词
技术不成熟、用户体验差、市场接受度低
详细描述
某初创公司推出了一款新能源电动汽车辅助系统产品，但由于技术不成熟、用户体验差和市场接受度 低等问题，该产品未能取得成功。技术不成熟导致产品在实际使用中频繁出现故障，用户体验差使得 用户对该产品失去信任，市场接受度低则限制了该产品的推广和应用。
新能源电动汽车辅助系统培训课件
冲击传到方向盘造成的“打手”现象。
• 高速行驶时，要求助力系统能对转向系统有一种“反向”助
力，即适当增加转向系统的阻尼。传统的液压或气压动力转 向系统很难做到，而EPS系统利用电动机特性即可实现。
• 电机只需在要求转向时运行，节省能源消耗。结构紧凑，一
般要比同规格的液压式动力转向系统轻25%。
• EPS系统有助于四轮转向的实现，促进车辆悬架系统发展。
载货车悬架较硬，满载时行驶，车身振动较小，但空载或 轻载时，高速行驶振动较大，平顺性较差。
41
3. 2 电控悬架系统的功能
• （1）刚度调节功能。
悬架刚度主要根据车速、路况、车身姿态来控制。
• （2）阻尼调节功能。
通过调节减振器阻尼改变悬架较“柔软”或更“坚硬”的状态。
• （3）车体高度调节功能。
21
电子控制器ECU的基本组成框图
22
EPS电机正反转控制电路
A1和A2端为触发信号 端，用以触发电动机产 生正反转。
控制触发信号端电流的 大小，就可以控制电动 机通过电流的大小。
23
助力电动机电流的控制逻辑
24
GOLF2004转向助力特性图
重车 轻车
25
1. 5 EPS系统的优点
• 调整简单、控制灵活。 • 低速停车获得较大转向助力。高速时消减路面不平对转向轮
26
2 线控制动系统
• 分类
电子液压式制动系统 （ELECTRO HYDRAULIC BRAKING，EHB） 电子机械式制动系统 （ELECTRO MECHANICAL BRAKING，EMB） EHB 将电子与液压系统相结合所形成的制动系统。由电子系 统提供控制，液压系统提供动力。
EMB 将传统制动系统中的液压油或空气等传力介质完全由 电制动取代，是制动控制系统发展方向。
• 高速行驶时，要求助力系统能对转向系统有一种“反向”助
力，即适当增加转向系统的阻尼。传统的液压或气压动力转 向系统很难做到，而EPS系统利用电动机特性即可实现。
• 电机只需在要求转向时运行，节省能源消耗。结构紧凑，一
般要比同规格的液压式动力转向系统轻25%。
• EPS系统有助于四轮转向的实现，促进车辆悬架系统发展。
载货车悬架较硬，满载时行驶，车身振动较小，但空载或 轻载时，高速行驶振动较大，平顺性较差。
41
3. 2 电控悬架系统的功能
• （1）刚度调节功能。
悬架刚度主要根据车速、路况、车身姿态来控制。
• （2）阻尼调节功能。
通过调节减振器阻尼改变悬架较“柔软”或更“坚硬”的状态。
• （3）车体高度调节功能。
21
电子控制器ECU的基本组成框图
22
EPS电机正反转控制电路
A1和A2端为触发信号 端，用以触发电动机产 生正反转。
控制触发信号端电流的 大小，就可以控制电动 机通过电流的大小。
23
助力电动机电流的控制逻辑
24
GOLF2004转向助力特性图
重车 轻车
25
1. 5 EPS系统的优点
• 调整简单、控制灵活。 • 低速停车获得较大转向助力。高速时消减路面不平对转向轮
26
2 线控制动系统
• 分类
电子液压式制动系统 （ELECTRO HYDRAULIC BRAKING，EHB） 电子机械式制动系统 （ELECTRO MECHANICAL BRAKING，EMB） EHB 将电子与液压系统相结合所形成的制动系统。由电子系 统提供控制，液压系统提供动力。
EMB 将传统制动系统中的液压油或空气等传力介质完全由 电制动取代，是制动控制系统发展方向。
【优质】第七章电动汽车的电动化辅助系统总结PPT资料
图7-6 小齿轮助力式EPS
(2)小齿轮助力式EPS 如图7-6所示，其转矩传感器、助力电机、 离合器和转向助力机构仍为一体，只是整体安装在转向小齿轮处，
直接给小齿轮助力，这样可获得较大的转向力。
图7-7 齿条助力式EPS
(3)齿条助力式EPS 如图7-7所示，其转矩传感器单独安装在小齿 轮处，电动机与转向助力机构一起安装在小齿轮另一端的齿条处，
图7-5 转向轴助力式EPS
(1)转向轴助力式EPS 如图7-5所示，其转矩传感器、助力电机、 离合器和转向助力机构组成一体，安装在转向柱上。
(2)小齿轮助力式EPS 如图7-6所示，其转矩传感器、助力电机、 离合器和转向助力机构仍为一体，只是整体安装在转向小齿轮处，
直接给小齿轮助力，这样可获得较大的转向力。
根据需要提供良好的踏板感觉。
4)由于采用电机而非人力作为制动动力源,EMB 制动系统提高了 制动效能,同时缩短了制动响应时间。
5)传动效率高，安全可靠，节能。
6)无需制动液,降低了对环境的污染。
1)电动压缩机空调系统可以采用全封闭的R134a (目前主要汽车空 调用制冷剂)系统及制冷剂回收技术,整体的高度密封性可以减小 正常运行以及修理维护时制冷剂的泄漏损失,从而减少了对环境的 污染。 2)电动空调的压缩机靠电动机驱动,因此可以通过精确的控制以及 在常见热负荷工况下的高效率运行来降低空调系统的能耗,从而提 高整车的经济性。 ① 从发动机到发电机,再经逆变器到压缩机驱动电机的总效率。 对于纯电动汽车来说,是从电池到逆变器,再到压缩机驱动电机,因 此该项值应该比列出的要高。
此该项值应该比列出的要高。
3)采用电机驱动,噪声较低，可靠性高，使用寿命长，故障率低。
4)对于一体式电动压缩机,取消了发动机与压缩机之间的传动带,没 有了张紧件的质量,相对于传统结构减小了整车质量。
(2)小齿轮助力式EPS 如图7-6所示，其转矩传感器、助力电机、 离合器和转向助力机构仍为一体，只是整体安装在转向小齿轮处，
直接给小齿轮助力，这样可获得较大的转向力。
图7-7 齿条助力式EPS
(3)齿条助力式EPS 如图7-7所示，其转矩传感器单独安装在小齿 轮处，电动机与转向助力机构一起安装在小齿轮另一端的齿条处，
图7-5 转向轴助力式EPS
(1)转向轴助力式EPS 如图7-5所示，其转矩传感器、助力电机、 离合器和转向助力机构组成一体，安装在转向柱上。
(2)小齿轮助力式EPS 如图7-6所示，其转矩传感器、助力电机、 离合器和转向助力机构仍为一体，只是整体安装在转向小齿轮处，
直接给小齿轮助力，这样可获得较大的转向力。
根据需要提供良好的踏板感觉。
4)由于采用电机而非人力作为制动动力源,EMB 制动系统提高了 制动效能,同时缩短了制动响应时间。
5)传动效率高，安全可靠，节能。
6)无需制动液,降低了对环境的污染。
1)电动压缩机空调系统可以采用全封闭的R134a (目前主要汽车空 调用制冷剂)系统及制冷剂回收技术,整体的高度密封性可以减小 正常运行以及修理维护时制冷剂的泄漏损失,从而减少了对环境的 污染。 2)电动空调的压缩机靠电动机驱动,因此可以通过精确的控制以及 在常见热负荷工况下的高效率运行来降低空调系统的能耗,从而提 高整车的经济性。 ① 从发动机到发电机,再经逆变器到压缩机驱动电机的总效率。 对于纯电动汽车来说,是从电池到逆变器,再到压缩机驱动电机,因 此该项值应该比列出的要高。
此该项值应该比列出的要高。
3)采用电机驱动,噪声较低，可靠性高，使用寿命长，故障率低。
4)对于一体式电动压缩机,取消了发动机与压缩机之间的传动带,没 有了张紧件的质量,相对于传统结构减小了整车质量。
精品课件-新能源汽车维护与保养-项目五 新能源汽车电气系统维护
项目五 新能源汽车电气系统维护
项目五 新能源汽车电气系统维护
项目五 新能源汽车电气系统维护
项目五 新能源汽车电气系统维护
项目五 新能源汽车电气系统维护
项目五 新能源汽车电气系统维护
2．检查新能源汽车仪表屏幕 以某品牌电动汽车为例，仪表屏幕的具体检查步骤如下： (1) 检查组合仪表屏幕表面有无划痕、裂纹； (2) 将启动开关置于ON位置，检查控制系统自检功能是否 正常，故障指示灯是否点亮； (3) 启动车辆后，驻车制动指示灯、安全带未系指示灯和 READY指示灯亮起，其他故障指示灯均未点亮，仪表电量显示 不少于25%； (4) 踩下制动踏板，用手转动换挡旋钮，换挡旋钮在D、N、 R各挡位间有明显的过渡感，仪表屏幕准确显示相应的挡位符 号，换挡平顺无卡滞；换挡旋钮在R挡位置时，观察倒车雷达、 倒车影像工作是否正常； (5) 拉起驻车制动杆至总行程的2/3处，实现驻车制动，制
项目五 新能源汽车电气系统维护 任务二 新能源汽车风窗玻璃清洗系统维护
项目五 新能源汽车电气系统维护
【学习目标】 (1) 了解风窗玻璃清洗系统的构造和功用； (2) 知道玻璃水的作用及车辆对其防冻温度的要求； (3) 掌握风窗玻璃清洗系统的基本检查和维护方法； (4) 掌握玻璃水冰点测试仪的使用方法。 【任务载体】 对某品牌电动汽车风窗玻璃清洗系统进行维护。

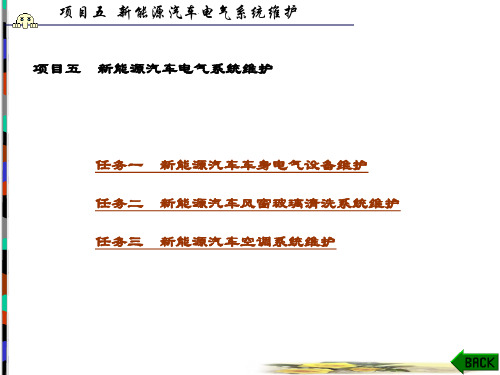

任务一 新能源汽车车身电气设备维护 任务二 新能源汽车风窗玻璃清洗系统维护 任务三 新能源汽车空调系统维护
