SurTec676五彩黄色钝化液

镀锌五彩钝化液配方

镀锌五彩钝化液配方
主要成分：
- 氯化铵
- 硫酸
- 磷酸
- 硝酸
- 硫酸亚铁
- 氯指示剂
配方：
1. 将100克氯化铵溶解在500ml水中。

2. 将50克硫酸加入溶液中，搅拌均匀。

3. 在搅拌的过程中，慢慢加入30克磷酸，确保充分溶解。

4. 继续搅拌并加入20克硝酸，确保完全混合。

5. 加入10克硫酸亚铁，并再次搅拌均匀。

6. 在制备出的液体中加入适量的氯指示剂，根据指示剂说明进行调整。

注意事项：
- 在操作过程中，请戴好防护手套、护目镜和防护服。

- 按照比例添加各种化学品，不要随意更改配方。

- 请在通风良好的地方进行操作，避免吸入有害气体。

请注意，此配方仅供参考。

在使用时，请遵循当地和国家的安全操作规范，并咨询专业人士的建议。

氧化SurTec 650工艺要求

提示储存：
工艺流程：
在产品库存当中,会有一些沉淀物产生，但不影响其质量及性能。
使用SurTec 650钝化前，工件表面须彻底除油和去氧化层处理，确保表面无水膜残迹；若使用的脱脂剂含硅酸盐，则之后最好使用含氟化物的酸蚀药剂处理。建议调整SurTec 650钝化前最后一道水洗的水pH值在3.5－4，以避免对钝化槽的pH值影响过大。 SurTec 650处理后皮膜须以纯水清洗,以获得较好的防腐性。若钝化后还要做喷漆处理，则须控制最后一道水洗槽的电导率小于 30us/cm，干燥时须控制工件表面温度不高于65℃。
干燥温度:
干燥温度应在65°C(室温-100°C)
三、技术资料
20℃ SurTec 650
外观液体,绿色
密度（g/ml） 1.005(1.00-1.01)
PH值(浓缩液) 约3.8
四、维护和分析
定期检测pH值，并且定期调整SurTec 650溶液的浓度。
样品准备
在一均匀混合的槽液中提取样品。让它冷却至室温。如果样品浑浊，让浑浊物沉淀下去并且用好的滤纸过滤。
复上述步骤得到(M3和M4).
计算：
（M1-M2）／样片表面积＝A (M3-M4) / 样片表面积= B
A-B=膜层重量（ｇ／ｍ２）
五、成份六、库存
三价铬酸盐
消耗量由带出量决定，如果需要精确的带出量，请参考SurTec Technical Letter 11。以下是一个平均带出量评估值：每处理1m2
参数：
波长： 357.9 nm 狭缝宽度：0.7
计算：
数值（PPM）x 0.0974 ＝％Vol SurTec 650
SurTec 650-膜层重量检测方法
设备：

SurTec680LC用于锌及锌合金的厚膜型非六价五彩钝化

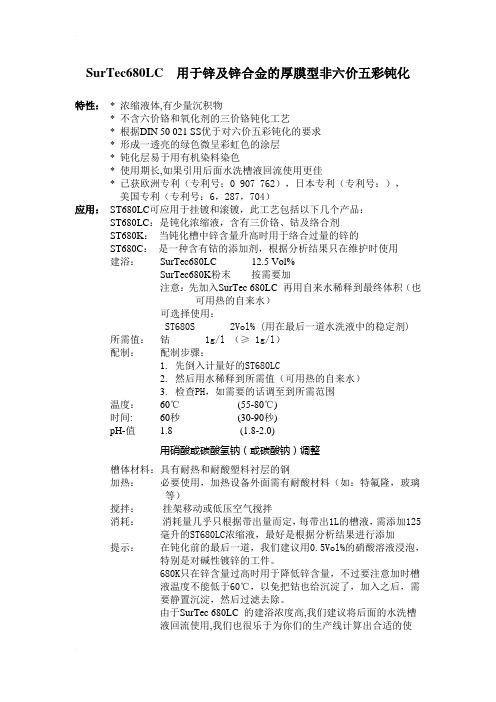

SurTec680LC 用于锌及锌合金的厚膜型非六价五彩钝化特性：* 浓缩液体,有少量沉积物* 不含六价铬和氧化剂的三价铬钝化工艺* 根据DIN 50 021 SS优于对六价五彩钝化的要求* 形成一透亮的绿色微呈彩虹色的涂层* 钝化层易于用有机染料染色* 使用期长,如果引用后面水洗槽液回流使用更佳* 已获欧洲专利（专利号：0 907 762），日本专利（专利号：），美国专利（专利号：6，287，704）应用：ST680LC可应用于挂镀和滚镀，此工艺包括以下几个产品：ST680LC：是钝化浓缩液，含有三价铬、钴及络合剂ST680K：当钝化槽中锌含量升高时用于络合过量的锌的ST680C：是一种含有钴的添加剂，根据分析结果只在维护时使用建浴：SurTec680LC 12.5 Vol%SurTec680K粉末按需要加注意：先加入SurTec 680LC 再用自来水稀释到最终体积（也可用热的自来水）可选择使用：ST680S 2Vol% (用在最后一道水洗液中的稳定剂)所需值：钴 1g/l （≥ 1g/l）配制：配制步骤：1.先倒入计量好的ST680LC2.然后用水稀释到所需值（可用热的自来水）3.检查PH，如需要的话调至到所需范围温度：60℃(55-80℃)时间: 60秒(30-90秒)pH-值 1.8 (1.8-2.0)用硝酸或碳酸氢钠（或碳酸钠）调整槽体材料：具有耐热和耐酸塑料衬层的钢加热：必要使用，加热设备外面需有耐酸材料（如：特氟隆，玻璃等）搅拌：挂架移动或低压空气搅拌消耗：消耗量几乎只根据带出量而定，每带出1L的槽液，需添加125毫升的ST680LC浓缩液，最好是根据分析结果进行添加提示：在钝化前的最后一道，我们建议用0.5Vol%的硝酸溶液浸泡，特别是对碱性镀锌的工件。

680K只在锌含量过高时用于降低锌含量，不过要注意加时槽液温度不能低于60℃，以免把钴也给沉淀了，加入之后，需要静置沉淀，然后过滤去除。

钝化液成分分析技术,钝化液配方原理及生产工艺设计

钝化液配方成分分析，钝化原理及工艺技术导读：本文详细介绍了钝化液的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。

一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，叫钝化。

禾川化学引进尖端配方破译技术，专业从事钝化液成分分析、配方还原、研发外包服务，为金属表面处理相关企业提供一整套配方技术解决方案。

一.背景1.1钝化液概念一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，叫钝化。

金属由于介质的作用生成的腐蚀产物如果具有致密的结构，形成了一层薄膜（往往是看不见的），紧密覆盖在金属的表面，则改变了金属的表面状态，使金属的电极电位大大向正方向跃变，而成为耐蚀的钝态。

如Fe→Fe＋＋时标准电位为－0.44V，钝化后跃变到＋0.5～1V，而显示出耐腐蚀的贵金属性能，这层薄膜就叫钝化膜。

铝合金表面的化学转化膜工艺大体可以分为两种: 一种是铬酸盐钝化处理法，一种是非铬酸盐钝化处理法虽然铬酸盐钝化处理具有许多优越之处，但是由于（Cr）毒性高，易致癌，对环境污染大，许多国家已经严格限制铬酸盐的使用与排放，并且随着欧盟指令的生效使得铬酸盐在金属表面处理中的使用受到极大的限制因此，研制新型无铬钝化工艺取代传统铬酸盐钝化十分必要。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！1.2钝化原理金属铁，铝在稀硝酸或稀硫酸中能够很快溶解，但在浓硝酸或浓硫酸中溶解现象几乎完全停止，碳钢通常很容易生锈，若在钢中加入适量的Ni、Cr，就成为不锈钢了。

SurTec667具有高防腐性能的三价蓝白钝化液

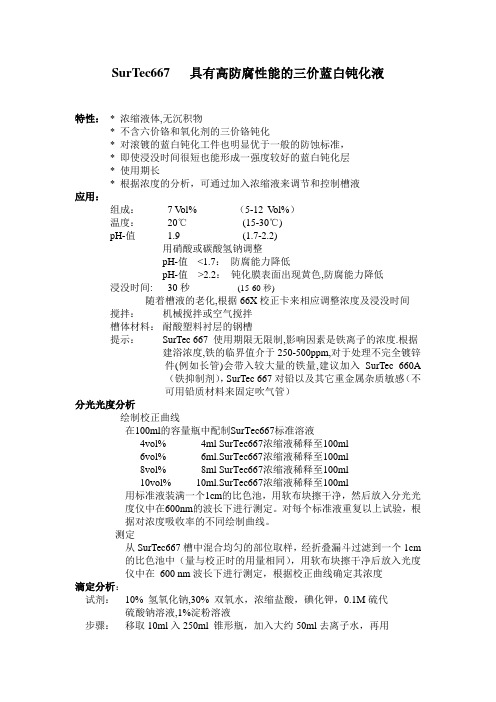

SurTec667 具有高防腐性能的三价蓝白钝化液特性：* 浓缩液体,无沉积物* 不含六价铬和氧化剂的三价铬钝化* 对滚镀的蓝白钝化工件也明显优于一般的防蚀标准，* 即使浸没时间很短也能形成一强度较好的蓝白钝化层* 使用期长* 根据浓度的分析，可通过加入浓缩液来调节和控制槽液应用：组成：7 V ol% （5-12 V ol%）温度：20℃(15-30℃)pH-值 1.9 (1.7-2.2)用硝酸或碳酸氢钠调整pH-值<1.7：防腐能力降低pH-值>2.2：钝化膜表面出现黄色,防腐能力降低浸没时间: 30秒(15-60秒)随着槽液的老化,根据66X校正卡来相应调整浓度及浸没时间搅拌：机械搅拌或空气搅拌槽体材料：耐酸塑料衬层的钢槽提示：SurTec 667 使用期限无限制,影响因素是铁离子的浓度.根据建浴浓度,铁的临界值介于250-500ppm,对于处理不完全镀锌件(例如长管)会带入较大量的铁量,建议加入SurTec 660A（铁抑制剂），SurTec 667对铅以及其它重金属杂质敏感（不可用铅质材料来固定吹气管）分光光度分析绘制校正曲线在100ml的容量瓶中配制SurTec667标准溶液4vol% 4ml SurTec667浓缩液稀释至100ml6vol% 6ml.SurTec667浓缩液稀释至100ml8vol% 8ml SurTec667浓缩液稀释至100ml10vol% 10ml.SurTec667浓缩液稀释至100ml用标准液装满一个1cm的比色池，用软布块擦干净，然后放入分光光度仪中在600nm的波长下进行测定。

对每个标准液重复以上试验，根据对浓度吸收率的不同绘制曲线。

测定从SurTec667槽中混合均匀的部位取样，经折叠漏斗过滤到一个1cm的比色池中（量与校正时的用量相同），用软布块擦干净后放入光度仪中在600 nm波长下进行测定，根据校正曲线确定其浓度滴定分析：试剂：10% 氢氧化钠,30% 双氧水，浓缩盐酸，碘化钾，0.1M硫代硫酸钠溶液,1%淀粉溶液步骤：移取10ml入250ml 锥形瓶，加入大约50ml去离子水，再用氢氧化钠溶液调整pH至约10(颜色变化),加入约0.3 ml 双氧水,加热煮沸溶液30-40分钟，应彻底除去过量的双氧水,冷却溶液并用盐酸酸化，此时颜色应为橙色，加入约2 g 碘化钾,用0.1M硫代硫酸钠滴定至淡黄色.再加入几滴淀粉指示剂,0.1M硫代硫酸钠溶液滴定至浅绿色换算：消耗的毫升数x 1.19=V ol %SurTec 667技术参数：外观：深紫色密度：（20℃，g/ml） 1.143pH-值：（浓缩液）<1库存：为避免出现供应问题，需要有一定的库存，我们建议每1000槽保有数量如下：SurTec 667 60 kg环保：使用过的SurTec667溶液及其洗涤水须经处理后按国家和地方规定排放。

谈SurTec系非六价铬的钝化-

浅谈SurTec系非六价铬的钝化1 前言目前, 随着人们环保意识的加强, 世界各国不断加大环境保护的力度, 我国制定与完善了各种环保法规, 公布并实施了"清洁生产促进法", 通过推行清洁生产, 从源头削减工业生产对环境的污染。

对电镀行业而言, 机遇与挑战并存, 要在减少对环境危害的前提下生存与发展, 必需开发应用低毒、低能耗的新技术新工艺, 通过技术进步实现行业的可继续发展。

镀锌钝化是目前工业中广泛采纳的电镀工艺, 生产量很大, 钝化溶液中的Cr6+对人体和环境有很大的危害。

人们通过减小钝化液的Cr6+浓度, 即采纳低铬钝化工艺来降低对环境的污染, 但并不能消除Cr6+的危害。

欧盟对铅、汞、隔、六价铬已限期禁用。

因此, 关于三价铬钝化和无铬钝化报道越来越多。

本文将介绍一种完全不含Cr6+的钝化工艺--SurTec系列非六价铬钝化新工艺。

2 试验方法2.1 工艺流程及参数样片à化学除油à腐蚀à电化学除油à活化à镀锌à活化à钝化à吹干2.1.1 样片样片采纳50mm×100mm×1mm〔厚〕冷压薄钢板, 四周用细砂纸打磨。

2.1.2 镀锌2.2 钝化配方及工艺参数表-1:2.3 钝化膜性能比较采纳相同的工艺参数镀锌, 分别采纳不同的钝化液进行钝化, 钝化后对钝化膜的性能进行比较。

2.3.2 钝化膜耐腐蚀试验: 采纳GB/T10125-1997中所规定的方法进行测试, 采纳GB12335-90所规定的方法进行评级。

试验设备: YW-1802型气流式盐雾腐蚀试验箱试验条件: 温度: 35±2℃湿度: >95% 降雾量: 1~2mL/80cm2·小时[NaCl]=50±10g/L pH值: 6.5~7.2 喷嘴压强: 0.7~1kg/cm2喷雾方式: 喷8小时停16小时表-22.3.2 钝化液的稳定性3 结果及分析3.1 从表-1中可以看出无论是SurTec系列非六价铬钝化还是六价格钝化, 其钝化膜的附着力都能令人满意。

铝黄金色钝化剂

铝黄金色钝化剂
黄金色钝化剂是一种特殊的钝化剂，用于对铝进行钝化处理，使其表面呈现出黄金色的外观。

钝化是一种表面处理技术，通过在金属表面形成一层保护性的氧化膜，以增加金属的耐腐蚀性能。

钝化剂是实现钝化过程的关键物质，可以改变金属表面的化学性质，形成不同的钝化层。

铝是一种常见的金属材料，具有轻质、导电、耐腐蚀等特性，被广泛应用于各种领域。

然而，铝也容易受到氧化和腐蚀的影响。

因此，钝化剂可以用于对铝进行保护性处理，延长其使用寿命，并提升其外观质量。

黄金色钝化剂具有独特的颜色，可以使铝表面呈现出一种高贵、光泽的黄金色。

这种特殊的颜色不仅能够增加铝制品的美观度，还可以起到警示和辨识的作用。

总而言之，黄金色钝化剂是一种特殊的钝化剂，主要用于对铝进行表面处理，使其具有良好的耐腐蚀性能和美观度。

SurTec680LC用于锌及锌合金的厚膜型非六价五彩钝化

SurTec680LC 用于锌及锌合金的厚膜型非六价五彩钝化特性：* 浓缩液体,有少量沉积物* 不含六价铬和氧化剂的三价铬钝化工艺* 根据DIN 50 021 SS优于对六价五彩钝化的要求* 形成一透亮的绿色微呈彩虹色的涂层* 钝化层易于用有机染料染色* 使用期长,如果引用后面水洗槽液回流使用更佳* 已获欧洲专利（专利号：0 907 762），日本专利（专利号：），美国专利（专利号：6，287，704）应用：ST680LC可应用于挂镀和滚镀，此工艺包括以下几个产品：ST680LC：是钝化浓缩液，含有三价铬、钴及络合剂ST680K：当钝化槽中锌含量升高时用于络合过量的锌的ST680C：是一种含有钴的添加剂，根据分析结果只在维护时使用建浴：SurTec680LC 12.5 Vol%SurTec680K粉末按需要加注意：先加入SurTec 680LC 再用自来水稀释到最终体积（也可用热的自来水）可选择使用：ST680S 2Vol% (用在最后一道水洗液中的稳定剂)所需值：钴 1g/l （≥ 1g/l）配制：配制步骤：1.先倒入计量好的ST680LC2.然后用水稀释到所需值（可用热的自来水）3.检查PH，如需要的话调至到所需范围温度：60℃(55-80℃)时间: 60秒(30-90秒)pH-值 1.8 (1.8-2.0)用硝酸或碳酸氢钠（或碳酸钠）调整槽体材料：具有耐热和耐酸塑料衬层的钢加热：必要使用，加热设备外面需有耐酸材料（如：特氟隆，玻璃等）搅拌：挂架移动或低压空气搅拌消耗：消耗量几乎只根据带出量而定，每带出1L的槽液，需添加125毫升的ST680LC浓缩液，最好是根据分析结果进行添加提示：在钝化前的最后一道，我们建议用0.5Vol%的硝酸溶液浸泡，特别是对碱性镀锌的工件。

680K只在锌含量过高时用于降低锌含量，不过要注意加时槽液温度不能低于60℃，以免把钴也给沉淀了，加入之后，需要静置沉淀，然后过滤去除。

铝镁合金黄金色钝化剂

铝镁合金黄金色钝化剂
铝镁合金的钝化是为了增强其耐腐蚀性能，减少其在特定环境中的氧化和腐蚀。

黄金色钝化剂通常是一种用于铝镁合金表面处理的化学溶液，能够形成一层薄而致密的氧化膜，提高合金的耐腐蚀性。

这种氧化膜的形成，一方面是为了提高外观的美观性，赋予铝镁合金黄金色的外观；另一方面是为了增强其表面的耐腐蚀能力。

这种处理通常被称为色彩钝化处理，通过控制处理工艺、溶液配方和处理时间，使得表面氧化膜的颜色在黄金色调。

这种薄膜能够降低铝镁合金在酸性、碱性环境中的溶解和腐蚀，提高其使用寿命和耐久性。

这类钝化剂的选择和使用需要遵循特定的工艺要求和指南，以确保处理后的铝镁合金表面膜的质量、稳定性和效果。

SurTec650用于铝材及铝合金的三价铬钝化

SurTec650 用于铝材及铝合金的三价铬钝化特性: * 浓缩液体* 用于铝材的三价铬钝化* 防蚀性能优于六价铬钝化工艺* 也可用于铝合金及铝压铸件* 同时也可用于喷漆、粉末喷涂及上胶处理的前处理* 在浸渍、喷淋、手工擦拭工艺中均易于操作* 形成一透明、淡彩的涂层* 符合甚至超过MIL-DTL-81706及MIL5541的耐腐蚀标准(根据ASTMB-117及DIN 50021 SS中性盐雾测试标准,336小时以上开始初生白锈)2 * 低接触电阻,小于0.8 mOhm/cm* 可抗至100?高温而不减损其防蚀能力* 环保、安全无毒、操作、废水处理简单获得美国专利:6,375,726;6,511,532;6,521,029;6,527,841 *应用:SurTec650用去离子水稀释建浴;浓度: 喷淋浸没SurTec650 250ml/l(100-500ml/l) 200ml/l(100-500ml/l)建浴: 在建浴前请将槽子彻底清洗干净,对于新的槽子或新的生产线,先用10%硫酸溶液清洗,然后再用水清洗干净,加入所需的去离子水及SurTec650浓缩液,搅拌均匀,测其PH值,如果PH值不在3.8-4.0范围内则将其调整至范围内.温度: 40? (30-40?)pH-值 3.9 (3.8-3.95)用5%的硫酸溶液或1%的氢氧化钠溶液缓慢的调整时间: 40? 1分钟(30-60秒) 作为涂覆处理的前处理2分钟( 1-3分钟) 作为耐腐蚀处理30? 2分钟(1-4分钟) 作为涂覆处理的前处理4分钟(2-6分钟) 作为耐腐蚀处理喷淋压力: 1bar (0.5-1.5bar)搅拌: 没有必要槽体材料:不锈钢或具有耐酸和耐氟衬层的钢过滤: 有必要使用(每小时至少2个循环)加热: 有必要使用，加热设备需耐酸及耐氟冷却: 没有必要排风装置: 为了工人的健康,建议使用提示: 在产品库存当中,会有一些沉淀物产生但不影响其质量及性能.在SurTec650钝化前,工件表面必须清洁,无氧化皮.标准浸没工艺:铝合金(硅含量<1%) 1.弱碱性脱脂: SurTec1332.碱性侵蚀: SurTec1813.去氧化皮: SurTec495铝合金(硅含量>1%) 1. 弱碱性脱脂: SurTec1362. 去污: SurTec495标准喷淋工艺:1.酸性脱脂: SurTec472/ SurTec086SurTec650处理的皮膜干燥后可立即进行下一道涂覆工艺。

SurTec676五彩黄色钝化液

镀锌五彩钝化液配方

氧化SurTec 650工艺要求

SurTec680LC用于锌及锌合金的厚膜型非六价五彩钝化

钝化液成分分析技术,钝化液配方原理及生产工艺设计

SurTec667具有高防腐性能的三价蓝白钝化液

谈SurTec系非六价铬的钝化-

铝 黄金色钝化剂

SurTec680LC用于锌及锌合金的厚膜型非六价五彩钝化

铝镁合金 黄金色钝化剂

SurTec650用于铝材及铝合金的三价铬钝化

铝黄金色钝化剂

铝镁合金黄金色钝化剂
