碗扣规范
建筑施工碗扣式钢管脚手架安全技术规范(最新整理)
建筑施工碗扣式钢管脚手架构造要求一、碗扣节点立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。
碗扣节点构成（a）连接前（b）连接后立杆碗扣节点间距应按0.6m模数设置。
二、双排脚手架双排落地脚手架允许搭设高度三、当曲线布置的双排脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2. 4m。
四、当双排脚手架拐角为直角时，宜采用横杆直接组架。
当双排脚手架拐角为非直角时，可采用钢管扣件组架。
拐角组架（a）横杆组架（b）钢管扣件组架五、双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座。
首层立杆布置示意六、双排脚手架专用外斜杆设置：1、斜杆应设置在有纵、横向横杆的碗扣节点上；2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3、当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；专用外斜杆设置示意4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。
七、当采用钢管扣件作斜杆时的作法：1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N．m：2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨。
钢管扣件作斜杆设置八、连墙件的设置：1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接：2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4. 5m：3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4、连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
碗扣式脚手架安全技术规范JGJ166-2016
6.6.2碗扣式钢管脚手架JGJ166-2016《建筑施工碗扣式钢管脚手架安全技术规范》摘要双排脚手架序号项目名称技术要求1 底座素土夯实找平，铺≥50mm厚、≥200mm宽、长度≥两跨的木垫板，平行墙体放置。
浇注≥150mm厚，且≥C15混凝土基础，立杆底部设置底座或垫板。
当基础表面高差较小时，可采用可调底座调整；当基础表面高差较大时，可采用节点错位配合可调底座调整，且高处的立杆距离坡顶边缘≥500mm。
基础地势较低、湿陷性黄土、膨胀土、软土地基应有排水措施。
2 扫地杆在底部碗扣处，且≤400mm设置3 立杆对接，不准搭接，起步立杆采用不同型号的杆件交错布置，架体相邻立杆接头应错开设置，不应设置在同步内4 水平杆按步距沿纵横向连续设置5 连墙件从底层第一道水平杆处开始设置，距离主节点≤300mm，刚性节点2步2跨，2步3跨，水平≤3跨，垂直≤层高，且垂直≤4m，转角及开口端需连续设置；靠近脚手架一端，可以下斜，不准上斜。
标准化工地：刷红漆6 剪刀撑撑跨越立杆根数为5～7根（6m-9m），斜杆与地面夹角45°～60°高度＜24m：开口两端、转角各设一组，中间≤15m高度≥24m：全立面连续设置斜杆接长为搭接，≥1m，3个旋转扣，扣件边缘至钢管端部≥100mm7 竖向斜撑使用专用外斜杆设置在主节点处，相邻斜撑杆宜对称八字形设置开口两端、转角各设一组；高度＜24m，≤5跨设置一组；高度≥24m，≤3跨设置一组8 水平斜撑架体高度≥24m时，顶部24m以下所有的连墙件设置层设置之字形水平斜撑杆，水平斜撑杆应设置在纵向水平杆之下9 扣件扭力40～65N?m。
抽查5%，合格数量≥90%10 脚手板防止探头板：伸出小横杆≤150mm（1）对接平铺：接头处2根小横杆，板外伸长130～150mm，两块脚手板外伸长度的和≤300mm（2）搭接铺设：接头在小横杆上，搭接长度＞200mm，伸出小横杆≥ 100mm11 密目安全网网周边每隔 45cm（每个环扣间隔）系牢在脚手管上12 安全平网每3层且≤10m挂设一层13 架内封闭满铺脚手板至少两层，脚手板与建筑物之间缝隙≥150mm 时，应封闭至建筑物边缘14 顶部立杆顶端高出作业层 1.5m模板支撑架序号项目名称技术要求1 底座素土夯实找平，铺≥50mm厚、≥200mm宽、长度不少于两跨木垫板。

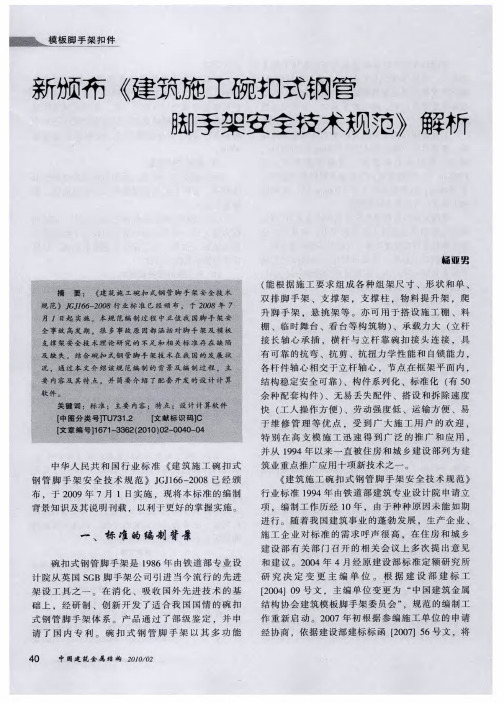

新颁布《建筑施工碗扣式钢管脚手架安全技术规范》解析
行 业 标 准 的主 编 单 位 改 为 “ 北 建 设 集 团有 限 公 河 司” “ 、 中天 建 设集 团有 限公 司 ”会 同 中 国建 筑 金 属 结 构 协 会 建 筑 模 板 脚 手 架 委 员 会 、北 京 星 河 模 板 脚 手 架 工 程 有 限 公 司 、北 京建 安 泰 建 筑 脚 手 架 有 限 公 司 、北 京 住 总 集 团 有 限公 司 、上 海 长 宁 区
技 术 理 论 研 究 的 不 足 和 相 关 标 准 存 在 缺 陷 的 问 题
三 、 本标 准 的 ｉ要 内容
在确 定 本 标 准 总 体 编 排 和 内容 时 ，按 照 住 房 和 城 乡 建设 部 “ 程建 设 城 建 建 工 行 业 标 准 编 制 工 工 作 手册 ” 的编 写规 定 ，编 制 过 程 中遵 循 条 文 规 定 明确 、具体 、通 俗 、 易懂 、逻 辑 性 强 ，并 不 产
钟 ）造 成 ６人 死 亡 、重 伤 １ １人 、轻 伤 ２ ４人 的 重
大 安 全 事 故 ；２ ０ ０ ２年 浙 江 省 杭 州 、 宁波 等 市 连 续 发 生 三起模 板 支撑 架倒 塌 。造 成 １ 死 亡 、４ ９人 ４人 受 伤 的重 大 恶性 事 故 ；２ ０ ０ ３年厦 门 “ ．”模 板 支 ８９ 撑 架 倒塌 。造 成 ７人死 亡 、３ ８人 受 伤重 大 伤 亡 事 故 ；２ ０ ０ ５年北 京 西 西 工 程 模 板 支 撑 系统 坍 塌 造 成
及 对 脚 手 架 结 构 力 学 基 础 理论 应 用 概念 模 糊 （ 任
意 少 设 或 不 设 置 斜 杆 ，有 的 连 横 杆 也 少设 ） 等 问
题 。按 照 规 范 编 制 应 随 着 施 工 技 术 的发 展 不 断 发
碗扣式脚手架验收规范
碗扣式脚手架验收规范篇一：碗扣式钢管脚手架验收表(jgj166-2008)碗扣式钢管脚手架联合验收表1 / 22 / 2篇二：建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架构造要求一、碗扣节点立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。
碗扣节点构成（a）连接前（b）连接后立杆碗扣节点间距应按0.6m模数设置。
二、双排脚手架双排落地脚手架允许搭设高度三、当曲线布置的双排脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2. 4m。
四、当双排脚手架拐角为直角时，宜采用横杆直接组架。
当双排脚手架拐角为非直角时，可采用钢管扣件组架。
拐角组架（a）横杆组架（b）钢管扣件组架五、双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座。
首层立杆布置示意六、双排脚手架专用外斜杆设置：1、斜杆应设置在有纵、横向横杆的碗扣节点上；2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3、当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；专用外斜杆设置示意4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。
七、当采用钢管扣件作斜杆时的作法：1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N．m：2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨。
钢管扣件作斜杆设置八、连墙件的设置：1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接：2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4. 5m：3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4、连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
9-14-1 建筑施工碗扣式脚手架安全技术规范
3 构配件材料、制作及检验3.1 碗扣节点3.1.1 立杆的碗扣节点应有上碗扣、下碗扣、横杆接头和上碗口限位销等构成图3-1 碗扣节点构成图3.1.2 立杆碗扣节点间距应按0.6m模数设置。
3.2 主要构配件材料要求3.2.1 碗扣式钢管脚手架用钢管应符合现行国家标准《直缝电焊钢管》GB/T13793、《低压流体输送用焊接钢管》GB/T3091中得Q235A级普通钢管的要求，其材质性能应符合现行国家标准《碳素结构钢》GB/T700的规定。
3.2.2 上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准《可锻造铁件》GB9440中KTH330-08及《一般工程用铸造铁件》GB11352中ZG270-500的规定。
3.2.3 下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合现行国家标准《一般工程用铸造碳钢件》GB11352中ZG230-450的规定。
3.2.4 采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》GB/T700中Q235A级钢的要求，板材厚度不得小于6mm，并应经600~650°C的时效处理。
严禁利用废旧锈蚀钢板改制。
3.2.5 碗扣式钢管脚手架主要构配件种类、规格及质量应符合表3.2.5的规定。
表3.2.5 主要构配件种类、规格及质量3.3 制作质量要求3.3.1 碗扣式钢管脚手架钢管规格应为Φ48mm*3.5mm，钢管壁厚应为3.5 mm.3.3.2 立杆连接处外套管与立杆间隙应小于或等于2mm，外套管长度不得小于160mm，外伸长度不得小于110mm。
3.3.3 钢管焊接前应进行调直除锈，钢管直线度应小于1.5L/1000（L为使用钢管的长度）。
3.3.4 焊接应在专用工装上进行。
3.3.5 主要构配件的制作质量及行位公差要求，应符合本规范附录A的规定。
3.3.6 构配件外观质量应符合下列要求：1 钢管应平直光滑、无裂纹、无锈蚀、无分层、无结巴、无毛刺等，不得采用横断面接长的钢管：2 铸造件表面应光整，不得有砂眼、缩孔、裂纹、绕冒口残余等缺陷，表面黏砂应清除干净：3 冲压件不得有毛刺、裂纹、氧化皮等缺陷：4 个焊缝应饱满，焊药应清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷：5 构配件防锈漆涂层应均匀，附着应牢固：6 主要构配件上的生产标识应清晰。
碗扣式脚手架搭设规范
总则1.0.1为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。
其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。
1.0.3落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。
1.0.4与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。
1.0.5碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。
术语、符号2．1 术语2.1.1碗扣式脚手架 CuplokScaffolding采用碗扣方式连接的钢管脚手架。
2.1.2碗扣节点 Cuplok Joint脚手架碗扣连接的部位。
2.1.3立杆 Standing Tube碗扣脚手架的竖向支撑杆。
2.1.4上碗扣 Bell Shape Cap沿立杆滑动起锁紧作用的碗扣节点零件。
2.1.5下碗扣 Bowl Shape Socket焊接于立杆上的碗型节点零件。
2.1.6立杆连接销Pin立杆竖向接长连接专用销子。
2.1.7限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。
2.1.8横杆Flat TubeCross碗扣式脚手架的水平杆件。
2.1.9横杆接头Spigot焊接于横杆两端的连接件。
2.1.10专用斜杆：Special Batter Tube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。
2.1.11水平斜杆Horizontal SlantTube钢管两端焊有插头的水平连接斜杆。
2.1.12十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。
2.1.13八字斜杆Splayed Slant Strut斜杆八字型设置方式。
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架是建筑施工中常见的搭建工具，具有结构简单、安装便利等优点，同时也存在肯定的安全隐患。
为了保障工人的安全，本文从脚手架材料、结构设计、安装要求、使用注意事项等方面进行认真阐述，订立出建筑施工碗扣式钢管脚手架安全技术规范。
一、脚手架材料碗扣式钢管脚手架重要由钢管、螺纹钢和碗扣等部件构成。
为保证脚手架的使用安全，需要选择优质的材料，材料的选择应当依据国家相关标准进行。
1. 钢管的选用钢管应当符合GB/T13793标准，选用Q235B、Q345B等质量好的无缝钢管。
钢管直径不宜小于48mm，壁厚不宜小于 3.5mm，脚手架间距一般为2m左右，假如间距大于2m，钢管的直径和壁厚应当加大。
2. 螺纹钢的选用螺纹钢应当符合GB/T699标准，一般选用HRB400级别的螺纹钢，其直径应当不小于12mm。
在使用过程中需注意，螺纹钢不得弯曲、扭曲和有裂纹，且受力部位应当大于脚手架横向荷载计算值。
3. 碗扣的选用碗扣是脚手架连接件的紧要构成部分，应当选用标准的国家标准碗扣。
不得使用翻新碗扣或者尺寸不符合标准规定的碗扣。
在使用过程中，碗扣应当坚固，不得显现脱扣现象，连接头应当连接紧凑。
二、结构设计为了保证脚手架的安全性和稳定性，应当严格遵从结构设计要求。
1. 搭建高度脚手架的搭建高度应当符合设计图纸要求，不可任意增减，超过三层的脚手架要设置水平支撑。
搭建时，应当考虑到承载力等因素，依照规范搭建，切不可短时求快。
2. 支撑方式脚手架要采纳两种支撑方式，即竖向支撑和横向支撑。
竖向支撑采纳杆件，一般以相近建筑物为支撑点，杆件的夹角不得小于45度。
横向支撑采纳竖杆与横梁相交，竖杆应当位于横梁下方，并采纳对角支撑方式。
3. 台面设施脚手架的台面应当平整、坚固结实、防滑，应当设置围栏、脚手板等设施。
围栏应当安装在脚手板内侧，并且要经过坚固固定。
脚手板的安装要求应当符合相关标准，不得倾斜，螺丝连接处应当紧固。
碗扣规范
荷载分类
• 作用于碗扣式钢管脚手架上的荷载，可分为 永久荷载（恒荷载）和可变荷载（活荷载）。永 久荷载的分项系数应取1.2，对结构有利时取1.0 ；可变荷载的分项系数应取1.4。 • 注：此条和《建筑施工扣件式钢管脚手架安 全技术规》基本一致，仅多一条：对结构有利时 取1.0。
荷载分类（双排架）
次梁（次龙骨）计算
• 2、次梁的强度计算： • 2.1、荷载计算及组合： 按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载 的计算值最不利分配的弯矩和，计算及组合如下:
强度计算恒荷载简图
注：此图中最大支座力为： P1=1.1q1l=1.1×1.926×1.2=2.542kN。
次梁（次龙骨）计算
•
1、荷载的计算： 1.1、钢筋混凝土板自重(kN/m)： q11=25.000×0.200×0.300=1.5kN/m 1.2、模板面板的自重线荷载(kN/m)： q12=0.350×0.300=0.105kN/m； 强度计算永久荷载设计值q1=1.2（q11+q12）=1.926kN/m； 变形计算永久荷载标准值q=q11+q12=1.605kN/m； 1.3、可变荷载标准值q2=1.4（Q3+Q4） ×0.3=1.4×2×0.30=0.84kN/m；
架体方案设计
• 1、工程概况：工程名称、工程结构、建筑面积、 高度、平面形状及尺寸等；模板支撑架应按标准 楼层平面图，说明梁板结构的断面尺寸； • 2架体结构设计和计算顺序： • 第一步：制定方案； • 第二步：绘制架体结构图（平、立、剖）及计算 简图； • 第三步：荷载计算； • 第四步：最不利立杆、横杆及斜杆承载力验算， 连墙件及地基承载力验算；
• 式中：wk——风荷载标准值（KN/m2）； • μ z——风压高度变化系数，应按本规范附录D确定； • μ s——风荷载体型系数，按本规范4.3.2条采用； • w0——基本风压（KN/m2），按现行国家标准《建筑 结构荷载规范》GB50009规定采用。 • 注：规范中没有明确给出基本风压的取值，由于架体为临时 结构，实际操作时可取当地10年一遇的基本风压。
碗扣支架规范
碗扣支架规范碗扣支架是一种用于放置碗、盘子等餐具的家居用品，它可以有效地提高餐桌的整洁度和使用效率。
为了确保碗扣支架的安全和实用性，我们需要按照一定的规范进行设计和生产。
下面是碗扣支架的规范，共计1000字。
一、设计规范1. 符合人体工程学原理：碗扣支架应该符合人体工程学原理，使得使用者在放置和取出碗、盘子等餐具时不需要过多的力气和姿势，以降低使用过程中的不便和可能造成的伤害。
2. 结构稳定可靠：碗扣支架应采用结构稳定可靠的设计，保证在使用过程中不易倒塌或翻倒，防止碗、盘子等餐具的损坏和人身安全的威胁。
3. 合理分隔间距：碗扣支架的分隔间距应该设计得合理，既能够容纳各种大小的碗、盘子等餐具，又能够保持其稳定性，防止餐具之间的碰撞和摩擦。
4. 防滑设计：碗扣支架应该具备防滑设计，以防止餐具在放置或取出过程中滑落或倾斜，造成餐具的损坏或使用者的不便。
5. 材质环保安全：碗扣支架的材质应该选择环保安全的材料，不含有对人体有害的物质，确保使用者在使用过程中不会对健康产生负面影响。
二、生产规范1. 采用合格材料：碗扣支架的生产应采用符合国家标准的材料，确保其质量和安全性。
2. 生产工艺精细：碗扣支架的生产过程应精细、规范，确保产品的质量和外观，避免因生产不当而导致的质量问题。
3. 合格检测认证：碗扣支架生产完成后，应进行合格检测认证，并取得相关的产品合格证书，以保证产品的质量和安全性。
4. 完善的质量控制流程：碗扣支架的生产过程应设立完善的质量控制流程，包括原材料采购、生产加工、装配和包装等环节，以确保每一个环节都符合标准和规范。
5. 生产过程追溯管理：碗扣支架的生产过程应实施追溯管理，确保从原材料采购到成品出厂的每一个环节都能够被准确记录，以方便质量追溯和问题处理。
三、使用规范1. 安全使用：在使用碗扣支架时应注意安全，避免碗扣支架倒塌或翻倒导致碗、盘子等餐具的损坏和人身安全的威胁。
2. 合理摆放：在放置餐具时应保持合理的摆放方式，避免碗、盘子等餐具之间的碰撞和摩擦，减少餐具的损坏和磨损。
碗扣式脚手架规范
《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166—20083．2．4 采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》GB／T 700中Q235A级钢的要求，板材厚度不得小于6mm，并应经600～650℃的时效处理。
严禁利用废旧锈蚀钢板改制。
3．3．8 可调底座底板的钢板厚度不得小于6mm，可调托撑钢板厚度不得小于5mm。
3．3．9 可调底座及可调托撑丝杆与调节螺母啮合长度不得少于6扣，插入立杆内的长度不得小于150mm。
5．1．4 受压杆件长细比不得大于230，受拉杆件长细比不得大于350。
6．1．4 双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座(见图6．1．4)。
1 斜杆应设置在有纵、横向横杆的碗扣节点上；2 在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3 当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；4 当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。
6．1．6 当采用钢管扣件作斜杆时应符合下列规定：1 斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N·m；2 纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨(见图6．1．6)。
6．1．7 连墙件的设置应符合下列规定：1 连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；2 每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4．5m；3 连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4 连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
