红外测油仪操作规程
红外测油仪使用方法
OIL-6红外分光测油仪操作规程
OIL-6红外分光测油仪操作规程
1.首先打开红外分光测油仪，然后打开电脑主机和显示器。
在关机时，先关闭
计算机后关闭红外分光测油仪。
2.软件启动，点击电脑屏幕左下角‘开始菜单’出现‘enyouyi’单击图标即
可启动测油仪软件。
3.预热30min。
4.空白调零，将装有纯度较好的四氯化碳的4cm的石英比色皿放入样品池中，
点击‘空白调零’按钮，开始扫描空白溶剂吸收曲线。
5.油分浓度的测量，将萃取后的含有油分的样品萃取液放进检测池中，将扫描
次数改为需要检测的次数，点击‘样品测定’按钮开始扫描检测水质样品。
6.测量水样，设置主页面将所取的四氯化碳体积输到仪器主界面的‘萃取剂体
积’输入所取体积。
然后将所取水样体积输到仪器主界面‘水样体积’中输入所取水样体积，然后点击‘样品测量’。
7.测量结果，测量结束后的测量结果在数据表格内。
测的结果看界面上的‘水
样浓度’单位mg/L。

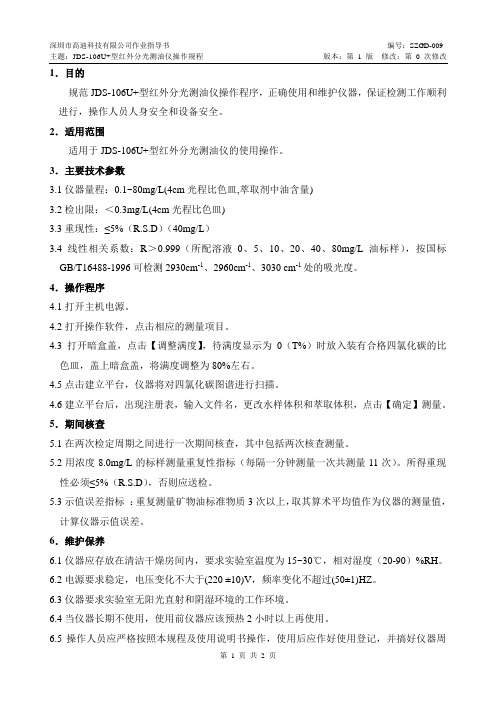

09 JDS-106U+型红外分光测油仪操作规程
1．目的规范JDS-106U+型红外分光测油仪操作程序，正确使用和维护仪器，保证检测工作顺利进行，操作人员人身安全和设备安全。
2．适用范围适用于JDS-106U+型红外分光测油仪的使用操作。
3．主要技术参数3.1仪器量程：0.1~80mg/L(4cm光程比色皿,萃取剂中油含量)3.2检出限：＜0.3mg/L(4cm光程比色皿)3.3重现性：≤5%（R.S.D）（40mg/L）3.4线性相关系数：R＞0.999（所配溶液0、5、10、20、40、80mg/L油标样），按国标GB/T16488-1996可检测2930cm-1、2960cm-1、3030 cm-1处的吸光度。
4．操作程序4.1打开主机电源。
4.2打开操作软件，点击相应的测量项目。
4.3打开暗盒盖，点击【调整满度】，待满度显示为0（T%）时放入装有合格四氯化碳的比色皿，盖上暗盒盖，将满度调整为80%左右。
4.5点击建立平台，仪器将对四氯化碳图谱进行扫描。
4.6建立平台后，出现注册表，输入文件名，更改水样体积和萃取体积，点击【确定】测量。
5．期间核查5.1在两次检定周期之间进行一次期间核查，其中包括两次核查测量。
5.2用浓度8.0mg/L的标样测量重复性指标（每隔一分钟测量一次共测量11次）。
所得重现性必须≤5%（R.S.D），否则应送检。
5.3示值误差指标：重复测量矿物油标准物质3次以上，取其算术平均值作为仪器的测量值，计算仪器示值误差。
6．维护保养6.1仪器应存放在清洁干燥房间内，要求实验室温度为15~30℃，相对湿度（20-90）%RH。
6.2电源要求稳定，电压变化不大于(220 ±10)V，频率变化不超过(50±1)HZ。
6.3仪器要求实验室无阳光直射和阴湿环境的工作环境。
6.4当仪器长期不使用，使用前仪器应该预热2小时以上再使用。
6.5操作人员应严格按照本规程及使用说明书操作，使用后应作好使用登记，并搞好仪器周边卫生。
红外测油仪说明书
红外测油仪操作指南
1 打开测油仪开关，预热30min；
2 萃取水样，备用；
3 双击打开文件（oil in Water），确定连接成功；
4 先空白测试，测试次数选择3次，比色皿内倒入同一瓶四氯化碳放入仪器，点击开始，需3次测试的空白谱图完全重叠在一起即可；若不重叠，清屏，点击重新开始，再测试。
直到3次测试空白谱图完全重叠。
5 选择样品测试，输入样品名称，测试次数（2次即可）；
萃取溶剂的体积：根据所用的四氯化碳的量而定（地表水和地下水为25mL，工业废水和生活污水为50mL）；
水样体积：萃取后的样品体积（即用量筒量取的水相）；
6 数据查询→数据管理→报表输出→查询条件→日期条件（选择：在某天）。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
32 红外测油仪作业指导书
CHC-100型红外分光测油仪作业指导书文件编号：编制人：审核人：批准人：持有人：分发号：2018年5月15日发布 2018年5月20日实1.目的采用正确的操作方法，规范操作和维护本仪器，以达到提供科学、准确、有效的数据的目的。
2.适用范围本操作规程适用于CHC-100型红外测油仪的操作、维护及期间核查。
3.职责实验室仪器操作人员必须认真负责按照操作规程操作本仪器，并出具准确的数据。
定期校准，及时保养和维护。
4.工作环境要求4.1 环境温度：5~35℃；相对湿度：不大于85%RH。
如果温度高于30℃以上，相对湿度在70%以下5.操作规程5.1 硬件启动。
打开测油仪主机背后电源开关，听到短促的“滴”音。
如没有提示“滴”音或出现仪器长时间“滴”音则关闭电源开关，然后再打开电源开关，如还是长时间“滴”音请与厂家售后联系。
5.2 软件启动。
电脑屏幕左下角点击“开始菜单”，点击“所有程序”在“所有程序”中找到ceyouyi。
注：右键点击“ceyouyi”的图标发送到桌面作为一个快捷方式，以便于下次使用测油仪软件时，直接在桌面上双击即可使用，双击桌面上的测油仪图标ceyouyi即可启动测油仪软件。
5.3 仪器预热。
打开主机电源30分钟即可完成预热。
5.4 空白调零。
将装有纯度较好的分析纯四氯化碳的4cm的石英比色皿放入样品池中，点击“空白调零”按钮，开始扫描空白溶剂吸收曲线。
不含油份且纯度好的四氯化碳的扫描图为无尖锐吸收峰的图形（建议使用较高纯度的分析纯四氯化碳做萃取剂及逆行油浓度分析）。
5.5 油份浓度的测量。
将石英比色皿从仪器中取出，倒出四氯化碳，加入萃取后的含有一定油份的水样品萃取剂，将比色皿放回仪器检测池中，将扫描次数的数字更改为需要设定扫描检测的次数（一般为2-3次），点击“样品测量”按钮开始扫描检测水质样品。
（空白调零和样品测量过程中比色皿的放置方向和位置应保持一致）。
测量完成后波数为3030cm-1、2960cm-1、2930cm-1处的吸光度值和根据这三个吸光度值计算出的油份浓度值显示在右侧的表格中，如果是多次连续扫描，计算机还会自动计算出样品浓度值的平均值。
MAI-50G红外测油仪操作维护规程
MAI-50G红外测油仪操作/维护规程一操作步骤1.打开仪器的主机电源开机：将电源插头一端与市电（220V,50Hz）连接，另一端与仪器连接。
打开仪器后方的红色电源开关，屏幕画面显示为：2.按“确认”键，显示屏画面显示为“工作区”（包括测量、设置、记录、联机、帮助）以及下行的“提示栏”（显示在当前状态下各个按键的功能和作用、日期和时间），即进入主菜单页面。
3.主菜单页面下的选择：在主菜单页面，通过“↑”“↓”键选择“设置”，按“确认”键确认，设置工作参数。
（1）校正参数的测量：将光标移至“校正参数”项，根据系统提示依次选择“输入标准值”项；“测量吸光度”、“计算系数”等参数。
（2）工作曲线的建立在“设置”选项中选定“工作曲线”，按“确认”键。
4.空白测量将盛有纯净四氯化碳的比色皿放入比色槽中，按“↑”键测空白，再按“确认”键。
5.样品测量将光标移至“测量样品值”项，移动光标选择“样品浓度”点，按“确认”键，这时将装有浓度为5.00mg/L的标准溶液的5cm比色皿放入比色槽中，按“↑”键测量。
测量完毕后，再按“确认”键保存结果。
6.测量1)在主菜单中选择“测量”项，将光标移至“扫描样品谱图”项，按“确认”键。
2)测量样品时，首先应选择“扫描样品谱图”，按“确认”键。
7.测量样品浓度将盛有纯净四氯化碳的5cm比色皿放入比色槽中，按“↑”键测空白；空白测量完毕后，取出空白溶液，将盛有样品溶液的5cm比色皿放入比色槽中，按“↓”键测量样品，测量完毕后，按“确认”键，保存数据，在记录中能够完成查找、打印及数据统计。
8.记录用于记录测量时选择保存的数据。
按“下一步”键，显示记录功能，其中包括：查找、打印、删除、数据统计。
9.查找用于查找所需记录。
通过按键选择编号、浓度、日期。
并输入相应的数值进行查阅。
10.打印用于打印所需要的记录。
通过按键选择打印内容。
11.测量完成，退出程序，关闭仪器的主机电源。
二注意事项及维护1、非测量时溶液不得在比色皿中长时间存放;2、照明的光学器件应避免人手触摸，尽量避免灰尘的玷污。
关于红外测油仪的使用介绍
关于红外测油仪的使用介绍一、仪器概述红外测油仪是一种用于快速准确检测液态石油、化工产品等油脂类物质质量和含水量的现代高科技检测设备。
通过测量石油等油脂产品中烷烃的振动和弯曲，可以准确计算出该产品的含油量和含水率，并对其进行精度高、响应快的检测。
其采用非接触式测量技术，可在不破坏产品性质的前提下，精确测量石油、润滑油等油脂类物质的物理特性参数。
通常情况下，红外测油仪作为石油、润滑油等油脂类产品检测的必备工具，受到了广泛应用。
因此，今天我们就来介绍一下如何正确地使用红外测油仪，以及相关注意事项。
二、使用步骤1. 准备工作在使用之前，需要对红外测油仪进行基本调试和校验以确保其准确性。
具体的校验方式根据不同仪器而异。
一般来说，需要校验的量包括设备的基本参数、当前状态、以及设备的各项指示是否正常。
2. 样品准备准备好要检测的样品，确保其没有与外部空气产生接触，以免样品因氧化反应而影响检测结果。
同时，需要准确记录样品的产地、生产批次、存放条件等相关信息，以方便之后进行数据分析和追溯。
3. 操作步骤1.将样品置于测量室中心位置，并关闭室门。
2.打开仪器电源开关，打开仪器软件界面，并进行规定步骤打开下位机。
3.在软件主界面中点击“检测”，并选择“检测参数”。
4.点击“测量”按钮，系统将自动启动红外测油仪进行样品检测。
5.当检测结束时，可以在虚线界面上看到检测数据，包括样品D10、D50、D90等值。
6.点击“保存记录”按钮，将检测结果保存至系统数据库中。
最后，将样品从测量室内取出，并关闭室门和仪器电源开关。
三、注意事项1.在使用红外测油仪之前，需要对仪器进行基本调试和校准，以确保检测的准确性。
2.使用过程中需要注意仪器各项指标是否正常，遇到异常状况需要停止使用并进行维修。
3.测量室应保持清洁卫生，不得有其他物质干扰检测结果。
4.当样品属性不一致，或者含有固体、关键液体等，需要根据实际情况进行特殊操作。
5.软件使用过程中需要确保操作正确，严格按照软件界面的提示进行操作，避免误操作。
红外测油仪使用说明书(JC-OIL-6)
微机控制数据处理系统包括控制软件、测量软件，数据处理软件，文 件管理、打印报表等部分。
图1
整机框图
图2
光学原理图
六、使用方法 6.1 仪器安装
7
打开包装纸箱，将仪器取出，放置在工作台上，有条件的实验室 可放于通风橱内，或在仪器上方装一吸排油烟机。
取出比色皿盒，放置在安全位置。用随机带的通信电缆将仪器后 面的通信接口和电脑连接，电脑端是连在 9 针的 RS232 接口上，如 电脑没有 RS232 接口，可选用我公司的 USB 转 RS232 电缆。连好后， 将电缆上的固定螺丝拧紧，取出电源线连接仪器和电源插座。
石油类的定义是：在标准“HJ637-2012”规定的条件下，用 CCl4 萃取， 不被硅酸镁吸附，并且在波数为 2930cm-1、2960cm-1 和 3030cm-1 全部或部 分谱带处有特征吸收的物质。
动植物油的定义是：在标准“HJ637-2012”规定的条件下，用 CCl4 萃 取，并且被硅酸镁吸附的物质。
执行标准：HJ637-2012
JC-OIL-6 型红外测油仪
使 用 说 明 书
青岛聚创环保设备有限公司
1
目录
一、 概述 .............................................................................................. 3 二、 仪器特点 ...................................................................................... 4 三、 主要技术指标 ...............................................................................4 四、 工作原理…….................................................................................5 五、仪器结构 .........................................................................................6 六、使用方法
红外测油仪的使用是怎样的
红外测油仪的使用是怎样的红外测油仪的定义红外测油仪是一种利用红外传感器技术，测量润滑油中包含的有机化合物含量（或称油中挥发物含量）的设备。
红外测油仪的工作原理红外测油仪是一种基于红外传感器技术的设备。
该设备通过测量润滑油中有机化合物所产生的红外光谱信息，来计算出其具体含量。
具体来说，红外测油仪是将润滑油样品加热至一定温度，使其中的有机化合物挥发到一定程度。
然后通过射入的红外光束在样品中产生的吸收谱，经过仪器内部的光谱处理、易用的界面，计算出润滑油中有机化合物的质量分数。
红外测油仪的使用步骤使用红外测油仪进行测量时，需要先按照一定的步骤进行操作：步骤一：样品准备•将润滑油样品搅拌均匀；•取约50ml样品倒入洁净试管中；•在润滑油样品中加入一定量的溶剂，使润滑油中的有机化合物充分溶解。
步骤二：加热操作•将润滑油样品溶液放入红外测油仪的样品位中；•调整设备的温度至指定的加热温度。
步骤三：取样•等待设备预热完成后，可以开始进行取样；•点开开始按钮后，样品会被射入一束红外光，并在光谱仪中产生吸收谱；•样品浓度的计算会自动完成，并显示在电子屏幕上。
准确度和误差控制红外测油仪具有高精度、高效能、低成本以及操作简单的特点。
该仪器的测量精度可以达到0.1%，在实际使用过程中，需要注意控制误差，保证准确度。
以下是几种常用的误差控制方法：•样品准备及加热时，必须仔细遵循规程，避免误差的产生；•定期对仪器进行校准，确保仪器的准确性；•使用的样品需要具有代表性，避免样品因为存放时间太久或者其他因素导致质量发生变化；•样品加热过程中应避免不必要的震动抖动。
结论红外测油仪是一种非常普遍应用于各个领域的实用仪器，具有快捷、准确、方便、易用等特点，使用非常广泛。
在实际应用中，需要遵守操作规程，控制误差，保证仪器的准确度，减少误差的产生，确保测量结果的可靠性。
红外分光测油仪安全操作及保养规程
红外分光测油仪安全操作及保养规程一、前言红外分光测油仪是一种常用于识别润滑油、液压油、齿轮油等不同类别的液体的仪器。
然而，由于其工作原理比较复杂，使用过程中存在一定的安全隐患，需要特别注意操作及保养规程。
本文就红外分光测油仪的安全操作及保养提供一定的指导。
二、安全操作规程2.1 通电前的检查在红外分光测油仪通电前，应对仪器的外观、内部的电路及感光元件等进行检查。
特别是需要检查仪器的输出信号接口、电源插座和电源线等电器部分，以防安全隐患的产生。
2.2 电器部分的规定在进行检查之后，应按照以下的规定进行操作。
•在使用时，红外分光测油仪必须通过正常工作电源才能进行使用。
•在送检前，需要进行充电，充电时应使用专业的充电器，禁止使用与仪器不匹配的充电器。
•当电源输入电压超过仪器所能承受的标准范围时，需要立即中断使用，否则可能会对仪器产生损坏甚至导致自身老化。
2.3 使用流程及注意事项在以上的检查和规定之后，下面是红外分光测油仪的具体使用流程和所需要注意的事项。
2.3.1 使用流程•将测量仪器放在平稳平台上，然后将被测试液体样品倒入样品盒中，注意样品盒中的液体量不能太多不能太少，需要稳定在规定范围内。
•按照仪器使用手册的说明，将计算机界面分别连接红外分光测油仪的输入相应程序和外部设备（如打印机等）。
•选择相应的程序进行测试，并按照测试软件的提示进行操作，填写相应的测试数据、液体型号和质量等数据，在各种数据传输和计算后得到最后的测试结果。
2.3.2 注意事项•在使用前，应注意是否将需要测试的液体加入到仪器的样品盒中，并确保样品盒中的液体填充到适当的位置即可。
•在测试不同类型的液体时，需要事先清洗样品盒才可以进行下一次测试。
•当使用红外分光测油仪进行测试时，应将电源插头插入标准的电源插座，并确保连接电源后，电源插座的电压和标准电压一致。
•在使用时，应注意操作者自身的安全。
不要将手指、脚指等伸入到样品盒和测试管等内部，以防碰撞或其他事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外测油仪操作规程
一、步骤：
1、 打开电源(测油仪电源);
2、 进入软件;
3、 测量目标(测量水体中油);
4、 调整满度(打开暗盒盖观察满度为零);
5、 将装有四氯化碳的比色皿放入暗盒内,满度调整到80%--85%之间,确定;
6、 点击常规测量,建立平台(自动测量空白谱图);
7、 更换萃取样品(输入样品,萃取剂体积),点击宽范围测量;
8、 得出浓度结果,打印;
9、 退出软件,关闭测油仪电源;
二、注意事项：
1、仪器在满度调整正常的情况下（波长在3.28微米左右），比色池中间有一块
黄绿色光斑为正常光斑；
2、大概内发现突然仪器波长不稳时，应该及时切断主机电源，重新冷启动计算
机；
3、注意要经常维护计算机，经常备份重要监测数据。以免被病毒破坏，造成损
失。经常清理计算机病毒，保护好您的软件；
4、避免阳光直射，室内通风良好；
5、注意如果四氯化碳的纯度不够，请精制后使用；
6、注意比色皿的清洁和比色皿的箭头方向；
7、在测量水样时注意水样的脱水，不要忘记萃取比；
8、仪器存放时，存放在清洁的室内，室温要求0-35度，湿度小于85%，无腐蚀
性环境中。
编制： 审核： 批准：
年 月 日 年 月 日 年 月 日
