初级电子工程师认证综合知识试卷

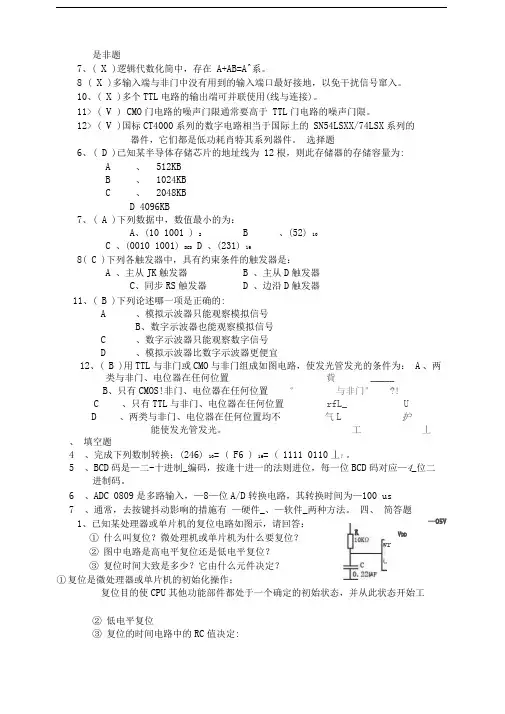

09-05-16初级电子工程师论证综合知识试题09.4.8
是非题7、( X )逻辑代数化简中，存在A+AB=A^系。
8 ( X )多输入端与非门中没有用到的输入端口最好接地，以免干扰信号窜入。
10、( X )多个TTL电路的输出端可并联使用(线与连接)。
11> ( V ) CMO门电路的噪声门限通常要高于TTL门电路的噪声门限。
12> ( V )国标CT4000系列的数字电路相当于国际上的SN54LSXX/74LSX系列的器件，它们都是低功耗肖特其系列器件。
选择题6、(D )已知某半导体存储芯片的地址线为12根，则此存储器的存储容量为:A 、512KBB 、1024KBC 、2048KBD 4096KB7、(A )下列数据中，数值最小的为：A、(10 1001 ) 2 B 、(52) 10C 、(0010 1001) BCD D 、(231) 168( C )下列各触发器中，具有约束条件的触发器是：A 、主从JK触发器B 、主从D触发器C、同步RS触发器 D 、边沿D触发器11、( B )下列论述哪一项是正确的:A 、模拟示波器只能观察模拟信号B、数字示波器也能观察模拟信号C 、数字示波器只能观察数字信号D 、模拟示波器比数字示波器更便宜12、( B )用TTL与非门或CMO与非门组成如图电路，使发光管发光的条件为：A 、两类与非门、电位器在任何位置貲 _____B、只有CMOS!非门、电位器在任何位置°与非门°?!C、只有TTL与非门、电位器在任何位置rfL_ UD 、两类与非门、电位器在任何位置均不气L 护能使发光管发光。
工丄、填空题4、完成下列数制转换：(246) 10= ( F6 ) 16= ( 1111 0110丄？。
5、BCD码是—二-十进制_编码，按逢十进一的法则进位，每一位BCD码对应—4_位二进制码。
6、ADC 0809是多路输入，—8—位A/D转换电路，其转换时间为—100 us7、通常，去按键抖动影响的措施有—硬件_、—软件_两种方法。
2023年电子工程师(初级)考试题库
2023年电子工程师(初级)考试题库一、电路基础1. 请简要解释什么是电流？2. 什么是欧姆定律？请列出其数学表达式。
3. 请解释什么是串联电路和并联电路，并列举其区别。
4. 请解释什么是交流电和直流电，并给出其应用领域。
5. 什么是二极管？请说明它的作用和特点。
二、数字电路1. 请解释什么是逻辑门？2. 列举并简要说明常见的逻辑门。
3. 什么是布尔代数？请说明其与逻辑门之间的关系。
4. 请解释什么是触发器？并列举常见的触发器类型及其用途。
5. 请解释什么是计数器？并说明它的工作原理。
三、电子元器件1. 请解释什么是电阻器？并简要介绍其常见类型和用途。
2. 什么是电？请说明它的作用和特点。
3. 请解释什么是电感器？并列举其应用领域。
4. 请简要介绍二极管和三极管的区别及其应用。
5. 什么是集成电路？请介绍其种类和应用。
四、电磁场与电磁波1. 请解释什么是电磁场？并说明其产生的原理。
2. 请解释电磁波的特点及其分类。
3. 什么是无线电波？请说明其应用。
4. 请解释什么是电磁辐射？并简要说明其对人体的影响。
5. 请解释什么是天线？并说明其作用和种类。
五、电子工程应用1. 请解释什么是电源？并简要说明不同类型电源的特点。
2. 请解释什么是放大器？并列举几种常见的放大器类型及其应用。
3. 请解释什么是数字信号处理？并说明其应用领域。
4. 请解释什么是嵌入式系统？并列举其应用场景。
5. 请解释什么是可编程逻辑器件（PLD）？并说明其用途和优点。
以上是 2023年电子工程师(初级)考试题库(完整版) 的部分题目，请考生认真准备，祝您取得优异的成绩！。
09-05-16初级电子工程师论证综合知识试题(带答案)
初级电子工程师认证综合知识试题 2009-4-8一、是非题（每题1.5分，共24分）1、（ X ）实验室中常用的稳压电源，其内阻较大，输出电压很稳定。
2、（√）电压表的输入电阻应愈大愈好，以尽量减小对被测电路的影响。
3、（√）一放大电路，若要其增益加大，则其频带宽度会减小。
4、（ X ）要使放大器的输出电压稳定，带载能力强，应采用电流负反馈电路。
5、（√）纯电阻电路无相移，也无时延，其通带宽度为无穷大。
6、（√）晶体管BJT与场效应管均为非线性器件，前者为指数型，后者为平方律型。
7、（ X ）逻辑代数化简中，存在A+AB=A关系。
8、（ X ）多输入端与非门中没有用到的输入端口最好接地，以免干扰信号窜入。
9、（ X ）51单片机的程序计数器PC是一个16位计数器，其内容是正在被执行指令的地址。
10、（ X ）多个TTL电路的输出端可并联使用（线与连接）。
11、（√）CMOS门电路的噪声门限通常要高于TTL门电路的噪声门限。
12、（√）国标CT4000系列的数字电路相当于国际上的SN54LSXX/74LSXX系列的器件，它们都是低功耗肖特其系列器件。
13、（ X ）51单片机的P0、P1、P2、P3作为通用I/O端口使用时，均需外接上拉电阻。
14、（√）51单片机中，当程序读数器PC值超过OFFFH时，CPU将自动转向访问外部程序存储器。
15、（√）标称为223的贴片电阻，其电阻值为22kΩ。
16、（ X ）可以直接购买到100PF电容器，1110Ω电阻器。
二、选择题（每题2分，共26分）1、（ D ）长度均为几十米的两平行导线与双绞线相比，其通频带宽度及数据传输速率为：A、二者相差无几，通带均较宽，速率均较高B、二者相差无几，通带均较窄，速率均较低C、前者通带宽、速率高D、前者通带窄、速率低2、（ A ）已知放大电路如图示，若电阻RC值减小，则A、增益下降、通频带变宽B、增益下降、通频带变窄C、增益增大、通频带变宽D、增益增大，通频带变窄3、（ D ）已知放大电路如图示：输出V01、V02与输入Vi信号间的相位关系为：A、V01、V02均与Vi同相B、V01、V02均与Vi反相C、V01与Vi同相，V02与Vi反相D、V01与Vi反相，V02与Vi同相4、（ B ）已知桥式整流滤波电路如示，输入交流电压为10V，则二极管的耐压为（设R的阻值很大）：A 、大于10VB 、大于14VC 、大于20VD 、大于28V5、（ C ）已知音频功率放大电路如图示：电容C 的容量大致为： A 、几uF B 、几十uF C 、几百uF D 、几千uF6、（ D ）已知某半导体存储芯片的地址线为12根，则此存储器的存储容量为： A 、512KB B 、1024KB C 、2048KB D 、4096KB7、（ C ）下列数据中，数值最小的为: A 、（10 1001）2 B 、（52）10 C 、（0010 1001）BCD D 、（231）168、（ C ）下列各触发器中，具有约束条件的触发器是： A 、主从JK 触发器 B 、主从D 触发器 C 、同步RS 触发器 D 、边沿D 触发器9、（ D ）常见的8251、8253、8255A 集成芯片为：A 、8251、8253为串行接口芯片，8255A 为并行接口芯片B 、8251、8253为并行接口芯片，8255A 为定时/计数芯片C 、8251、8255A 为串行接口芯片，8253为定时/计数芯片D 、8251为串行接口芯片，8253为定时/计数芯片，8255A 为并行接口芯片10、（ A ）下列论述哪一项是错误的：A 、RS-232是同步传输数据的B 、RS-232编码协议是传输距离短的主要原因C 、RS-422、RS-485的电路原理与RS-232基本相同D 、RS-232广泛用于计算机接口11、（ B ）下列论述哪一项是正确的： A 、模拟示波器只能观察模拟信号 B 、数字示波器也能观察模拟信号 C 、数字示波器只能观察数字信号 D 、模拟示波器比数字示波器更便宜 12、（ B ）用TTL 与非门或CMOS 与非门组成如图电路，使发光管发光的条件为： A 、两类与非门、电位器在任何位置B 、只有CMOS 与非门、电位器在任何位置C 、只有TTL 与非门、电位器在任何位置D 、两类与非门、电位器在任何位置均不能使发光管发光。
初级电工认证试题及答案
初级电工认证试题及答案一、单选题1. 电路中最基本的三个元件是什么？A. 电阻、电容、电感B. 电压源、电流源、电阻C. 电阻、电压源、电流源D. 电源、开关、导线答案：C2. 欧姆定律描述的是以下哪两者之间的关系？A. 电压与电流B. 电阻与电流C. 电压与电阻D. 电流与电感答案：A3. 一个电阻为100欧姆，通过它的电流为0.5安培，根据欧姆定律，该电阻两端的电压是多少？A. 25伏特B. 50伏特C. 75伏特D. 100伏特答案：B4. 电流的单位是什么？A. 伏特B. 安培C. 欧姆D. 法拉答案：B5. 以下哪种设备用于测量电流？A. 电压表B. 电流表C. 电阻表D. 功率表答案：B二、多选题6. 以下哪些属于电学安全的基本操作？A. 断电操作B. 使用绝缘工具C. 穿戴防护装备D. 同时接触火线和零线答案：A, B, C7. 以下哪些因素会影响电路的总电阻？A. 电阻值B. 电阻数量C. 电阻的连接方式D. 电源电压答案：A, B, C8. 电容器的主要特性包括哪些？A. 储存电荷B. 阻止直流电C. 允许交流电D. 产生电感效应答案：A, B, C9. 以下哪些属于电磁干扰的来源？A. 电源线B. 通信设备C. 电动机D. 静电放电答案：A, B, C, D10. 以下哪些措施可以减少电磁干扰？A. 使用屏蔽电缆B. 接地C. 使用滤波器D. 增加电源电压答案：A, B, C三、判断题11. 所有电路都必须有一个电源才能工作。
（）答案：正确12. 串联电路中，总电阻等于各个电阻之和。
（）答案：正确13. 并联电路中，总电流等于各个分支电流之和。
（）答案：正确14. 电流表应该串联在电路中使用。
（）答案：正确15. 电压表应该并联在电路中使用。
（）答案：正确四、简答题16. 什么是三相电？答：三相电是指由三个频率相同、振幅相等、相位差120度的交流电组成的电力系统。
17. 什么是短路？短路对电路有什么影响？答：短路是指电路中两个不应该直接相连的点被意外地连接起来，导致电流急剧增大。
电子设计工程师认证知识考试题(doc10页)(精品版)
电子工程师考试试题 一、名词解释：10 1、电池容量： 2、PCM （保护线路规格）：二、问答题：201、如何处理电路中接地的问题？若多个地之间应该怎样隔离？在进行 PCB 设计时，怎么解决多个地连接在一起对电路的干扰？2、功率场效应管（MOS FET 分为哪两类？都有什么区别？它在开关电源和功率 电子线路中都有什么用途？在实际使用功率场效应管的过程中需要注意些什么 问题？三、简答题：301、请简述基本运算电路的分类和相关作用，并画出相应的简图。
2、以下是开关电源的两种工作示意图，请简单描述其变换类型、工作原理和工 作过程： 图一 图二四、综合题：40请简述以下电路的功能、工作原理及每个元器件的用途（TL431为2.5V 的基准电压源），若要让电路实现以下功能：6.0V < VDDC7.1V 时，7.1V < VDDC 7.4V 时， 7.4V < VDD ： 7.7V 时，7.7V < VDD ： 8.4V 时， 电路中R7、R& R9的阻值分别为多少？请写出简单的计算思路和过程。
电子设计工程师认证综合知识考试模拟试题一、是非题（每题 1.5分，共24 分）亮 亮 亮 亮 1 个 LED2 个 LED3 个 LED4 个 LED1、（）变容二极管正常工作时，应加正向电压。
）单片机作串行通信时，其波特率有固定与可变两种方式。
2、）TTL 门电路的标准高电平为 +12V 。
3、 ）通常，电容器的品质因素（ Q 值）要高于电感器。
4、 ）信号源的输出电阻应当大一点好，如此可增大它的带载能力。
5、 ）模拟示波器中，不论是连续扫描还是触发扫描， 扫描信号都应与被测信号同步。
6、 ）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。
7、 ）可以直接购置到 100 PF 、1100 PF 的电容器。
8、（电压增益高一倍。
在相同条件下，双端输出差动放大器的电压增益要比单端输出差动放大器的9、( ） 只要工作点合适，被晶体管放大器放大的信号就不会失真。
初级电子工程师认证综合知识试卷(带答案)
初级电子工程师认证综合知识试卷一、是非题（每题1分，共20分）1.（）50Hz沟通电网可当作是一电压源，其等效内阻愈小愈好；2.（）叠加定理既合用于线性电路，也合用于非线性电路；3.（）相同长度的平行双线与双绞线对比，前者所传输的数据速率常常低于后者；4.（）纯电阻网络的带宽为无穷大，对信号无相位移（时延）；5.（）一个大容量的电容与一个小容量的电容相串连，则大容量电容所起的作用大；6.（）晶体二极管的正向特征拥有稳压特征，故它可作低压稳压管使用；7.（）电压放大倍数均为10倍的两级放大器级联，则级联后电压总增益为20dB；8.（）负反应愈深，则放大器的上限截止频次ƒH会增得愈大；9.（）石英晶体振荡器的特色是频次稳固性能极好，但频次不易改变；10.（）在数制变换中，以下等式建立：（160）10=（100）16=（0001 0000）2；11.（）在单片机构成的系统中，假如需要扩展I/O接口，能够使用PSEN信号选通；12.（）在逻辑代数的关系中，以下等式建立：A•B=A•B；13.（）三态门的输出有三种状态，即：高电平、低电平易悬浮状态；14.（）D触发器在CP端脉冲作用后，其输出Q n+1=D；15.（）多个TTL电路输出端能够并联使用；16.（）计算机的高级语言一定经过编译，成为机器语言后，才能为硬件电路所辨别；17.（）8255是可编程三端口串行I/O接口芯片；18.（）可用一般的万用表测试音频电压；19.（）示波器的探头应和示波器配合使用，不可以交换，特别是在高频使用时更应这样；20.（）单片机系统中的时钟振荡周期即为指令周期。
二、选择题（每题2分，共40分）1.（）半导体二极管的正导游通电阻的大小：A.为一常数，与工作电流没关B.不为常数，随电流加大而减小C.不为常数，随工作电流加大而加大D.不为常数，随电流加大先减小后加大2.（）电阻上电压与电流间的相位关系，电容上电压与电流间的相位关系为：A、电压与电流均同相，无相位差B、电压与电流均反相，相位差为180ºC、电阻上的电压与电流同相，电容上电流超前于电压90ºD、电阻上的电压与电流同相，电容上电漂泊伍于电压90º3.（）标称为2p2、103的电容器其容量应分别为：A、2.2pF、10000pFB、22pF、10000pFC、2.2pF、100000pFD、22pF、100000pF4.（）标称为51R、473的电阻器，其电阻值应分别为：A、51Ω、473ΩΩ、473ΩC 、51Ω、47k ΩΩ、47k Ω 5.（ ）已知电路如图2.1所示，输入为脉宽τ的方波信号，问输出仍为近似不失真的方波，则需知足：A 、RC>>τB 、RC=τC 、RC=τ/πD 、RC<<τ 6.（ ）已知RC 电路如图2.2所示，此电路作低通滤波器时的上限截止频次为：A 、ƒH =1/2πRCB 、ƒH =1/ RCC 、ƒH =1/2π√RCD 、ƒH =1/√RC 7.（ ）已知门电路如图2.3所示，其输出信号分别为：A 、L 1=L 2=0B 、L 1=L 2=1C 、L 1=0，L 2=1D 、L 1=1，L 2=0 8.（ ）JK 触发器工作时，若J=K=1，在CP 脉冲作用后，输出Q 的新态为： A 、Q n+1=J=1 B 、Q n+1=0 C 、Q n+1= Q n D 、Q n+1= Q n 9.（ ）要对0~5V 电压进行A/D 变换，要求能分辨出的最小电压为1.25mV ，则需几位二进制的A/D 变换芯片:A 、8位B 、10位C 、14位D 、12位 10.（ ）已知RLC 电路如图2.4所示，当LC 谐振于输入信号中某一频次时，则电路为什么种滤波器UoU oA、低通滤波器B、高通滤波器C、带通滤波器D、带阻滤波器11.（）BJT管作放大时的输入电阻与输出电阻为：A、均很小B、均很大C、前者较小，后者很大D、前者很大、后者很小12.（）电压串连负反应能使放大器的：A、输出电压稳固，输入电阻加大B、输出电压稳固，输入电阻减小C、输出电流稳固，输入电阻加大D、输出电流稳固，输入电阻减小13.（）BJT管共集电极放大器的特色是：A、输入、输出阻抗均很大，输入输出信号同相B、输入阻抗大、输出阻抗小，输入输出信号同相C、输入阻抗大、输出阻抗小，输入输出信号反相D、输入、输出阻抗均很大、输入输出信号反相14.（）晶体管作放大时，其β值与工作频次ƒ的关系为：A、β为常数，与ƒ没关B、β向来随ƒ上涨而上涨C、β向来随ƒ上涨而降落D、在低频时，β值基本不变，在高频时β值随ƒ上涨而降落15.（）在数据传输过程中，数据若由串行变至并行或相反，其变换是经过下述电路达成的：A、数据存放器B、移位存放器C、锁存器D、译码器16.（）RS-232，RS-485接口是什么样的接口：A、均为规范串行接口B、均为规范并行接口C、前者为串行，后者为并行接口D、前者为并行，后者为串行接口17.（）示波器带探头时的输入电阻为：A、100kΩB、1MΩC、10MΩD、2MΩ18.（）已知某储存芯片的地点线为12根，则其储存容量起码为：A、1KBB、2KBC、4KBD、8KB19. 下边哪些种类的储存器不可以进行写操作。
电子设计工程师（初级）综合知识B卷试卷
电⼦设计⼯程师（初级）综合知识B卷试卷电⼦设计⼯程师认证综合知识试题⼀、是⾮题（每题1.5分，共24分）1.（）叠加定理既适⽤于线性电路，也适⽤于⾮线性电路。
2.（）电容器的品质因素Q值⼀般要⾼于电感器的品质因素。
3.（）在检测幅度较⼩的输⼊信号时，⽰波器输⼊探头的衰减开关应置于X1的位置。
4.（）两只硅晶体⼆极管串接后，可作1.4伏的低压稳压管使⽤。
5.（）测量某⼀电路上的电压时，希望电压表的输⼊阻抗尽可能⼩⼀点。
6.（）为使输出电压稳定，稳压电源的输出电阻应愈⼤愈好。
7.（）只要⼯作点合适，晶体管放⼤器就不会使输出信号的波形产⽣失真。
8.（）放⼤电路只要引⼊串联负反馈，其输⼊电阻⼀定会增加。
9.（）同⼀放⼤电路，若要其增益增⼤，则其通频带宽度将减⼩。
10.（）差动（差分）放⼤器的电压增益仅与其输出⽅式（单端或双端）有关，⽽与输⼊⽅式⽆关。
11.（）与门的多余输⼊端，在使⽤时，最好接低电平0。
12.（）采样定理指明，采样频率应等于或⼤于被采样信号中的最⾼频率。
13.（）时序逻辑电路的输出状态与输⼊信号的历史状态有关，它具有记忆功能。
14.（）触发器复位端（清零端）⾄输出端的时延⼀定⼩于输⼊端⾄输出端的时延。
15.（）串联调整型稳压电源的输出电压为12V，则电源变压器次级（初级为220V）的有效值⼀般要⼤于18伏。
16.（）单⽚机系统中的时钟振荡周期即为指令周期。
⼆、选择题（每题2分，共26分）1.（）标注为223的⽚状电阻（贴⽚电阻）器，其阻值为：A、22ΩB、223ΩC、22KΩD、220Ω2.（）标注为4n7的电容器，其电容值为：A、47pFB、470pFC、4700pFD、4.7pF3.（）晶体管共发射极的截⽌频率fβ的定义是：A、β=β0时的⼯作频率B、β=0.707β0时的⼯作频率C、β=2β0时的⼯作频率D、β=1时的⼯作频率4. （）⼀⽅波经过放⼤器后，其前沿的上升时间变⼤，其主要原因可能为：A 、放⼤器的上限截⽌频率f H 低B 、放⼤器的上限截⽌频率f H ⾼C 、放⼤器的下限截⽌频率f L 低D 、放⼤器的下限截⽌频率f L ⾼5. （）在共e 、共b 、共c 三种放⼤电路中，输⼊阻抗最⾼的放⼤器是：A 、共e 放⼤器B 、共b 放⼤器C 、共e 、共b 放⼤器D 、共c 放⼤器6. （）已知电路如图，输⼊信号为周期2µs 的对称⽅波，要使输出信号仍为对称⽅波，则RC 的乘积应为： A 、 RC = 1µs B 、 RC = 2µs C 、 RC >>1µs D 、 RC <<1µs7. （）已知电路如图，其主要功能为：8. （）与⾮、或⾮门的封门端电平（输出端状态仅由此端决定，与其它输⼊端状态⽆关）为： A 、均为低电平0B 、均为⾼电平1C 、与⾮门为1，或⾮门为0D 、与⾮门为0，或⾮门为19. （）为了提⾼放⼤器输出电压的稳定性，并降低此放⼤器对前级电路的影响，应采⽤的反馈⽅式是： A 、电压串联负反馈 B 、电压并联负反馈 C 、电流串联负反馈D 、电流并联负反馈10. （）⽤异或门可对两同频率⽅波进⾏相位⽐较（相位检测），可判断出两输⼊信号间相位差的最⼤值可达： A 、45° B 、90° C 、135° D 、180°11. （）在实验数据处理中，从精度出发，2A 、2×103mA 、2000mA 表述的数据：A 、带通滤波B 、带阻滤波C 、低通滤波D 、⾼通滤波A、三者精度均⼀样B、2A、2×103mA精度⼀样C、2A、2000mA精度⼀样D、2×103mA、2000mA精度⼀样12.（）要产⽣频率为赫兹量级⾄⼏兆赫兹量级、频率连续变化的正弦波信号，应选⽤：A、RC振荡器B、LC三点式振荡器C、⽯英晶体振荡器D、锁相环式振荡器13.（）汇编语⾔与硬件电路及CPU间的关系是：A、不是⾯向硬件电路的计算机语⾔，与CPU有关。
电子设计工程师综合知识笔试题(多套综合含答案).doc
电子设计工程师综合知识笔试题（多套综合含答案）一、是非题（每题1・5分，共24分）k（V）三只普通硅二极管串联，可作2.1伏稳压管使用。
2、（J）在很高频率的条件下工作，晶体二极管将失去单向导电性能。
3、（V ）桥式整流，负载为电容滤波的电路屮，若电容器上的电压为17伏,则整流器输入的交流信号有效值一般要大于17伏。
4、（X）交流放大器级间耦合电容器的容量若减小，则放大器的低频特性将变差，即fL将减小。
5、（X）共发射极晶体管放犬器与共源极场效应管放人器相比，前者所允许的输入信号幅值将大于后者。
6、（X）触发器的置位端（置1端）至输出端的信号延时量一定大于触发器由输入端至输出端的延时量。
7、（X）在实际电路中，与门、与非门的多余输入端口最好都接高电平，以免干扰信号窜入电路。
8、（V ）译码器、加法器、触发器等都属于组合逻辑电路。
9、（V ）计算机系统既应包描硕件系统，也应包描软件系统。
10、（X）计算机的机器语言能为硕件电路所识别，它与所用CPU的类型无关。
11、（V） MCS-51单片机的复位屯平均为低电平，其持续（保持）时间应在2个机器周期以上。
12、（V ）MCS-51单片机与80C51单片机是完全兼容的。
13、（X）要对20HZ~10 k HZ的语音信号进行A/D传换，则釆样信号的频率应在10KIIZ以上。
14、（V ）信号源的输出阻抗一般均较低，电压表的输入阻抗均较高。
15、（X）直流稳压电源的内阻愈高，它的输出电压稳定性能就愈好。
16、（V）扫频仪是用来检测、分析信号频谱结构的一种测量仪器。
二、选择题（每题2分，共26分）1、（ A ）标注为2P2的电容器，其电容值为：A、2.2PFB、22PFC、220PFD、0.22uF2、（ B ）在色环（带）标注的电阻值的电阻体上，棕色代表数字：A、0B、 1C、 2D、 33、（ D ）稳压管、变容二极管在正常工作吋，应：A、二者均加正向电压B、二者均加反向电压C、前者加止向电压，后者加反向电压D、前者加反向屯压，后者加正向屯压4、（ B ）晶体管共集电极放大器与场效应管共漏极放大器的输出电压与输入电压间的相位关系为：A、均为同相B、均为反相C、前者为同相，后者为反相D、前者为反相，后者为同相5、（ A ）—前后沿很陡的方波通过一放大电路，若其输出的方波前后沿变得不陡，其至近似为三角波或锯齿波，其主要原因为：A、放大器的增益不合适B、放大器的下限截止频率化过高C、放大器的上限截止频率fH过低D、放大器的上限截止频率fH过高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初级电子工程师认证综合知识试卷
( 10nian春季全国统考)
一、是非题（每题1分，共20分）
1.（）50Hz交流电网可看成是一电压源，其等效内阻愈小愈好；
2.（）叠加定理既适用于线性电路，也适用于非线性电路；
3.（）同样长度的平行双线与双绞线相比，前者所传输的数据速率往往低于后者；
4.（）纯电阻网络的带宽为无限大，对信号无相位移（时延）；
5.（）一个大容量的电容与一个小容量的电容相串联，则大容量电容所起的作用大；
6.（）晶体二极管的正向特性具有稳压特性，故它可作低压稳压管使用；
7.（）电压放大倍数均为10倍的两级放大器级联，则级联后电压总增益为20dB；
8.（）负反馈愈深，则放大器的上限截止频率ƒH会增得愈大；
9.（）石英晶体振荡器的特点是频率稳定性能极好，但频率不易改变；
10.（）在数制变换中，下列等式成立：（160）10=（100）16=（0001 0000）2；
11.（）在单片机组成的系统中，如果需要扩展I/O接口，可以使用PSEN信号选通；
12.（）在逻辑代数的关系中，下列等式成立：A•B=A•B；
13.（）三态门的输出有三种状态，即：高电平、低电平和悬浮状态；
14.（）D触发器在CP端脉冲作用后，其输出Q n+1；
15.（）多个TTL电路输出端可以并联使用；
16.（）计算机的高级语言必须经过编译，成为机器语言后，才能为硬件电路所识别；
17.（）8255是可编程三端口串行I/O接口芯片；
18.（）可用普通的万用表测试音频电压；
19.（）示波器的探头应和示波器配合使用，不能互换，特别是在高频使用时更应如此；
20.（）单片机系统中的时钟振荡周期即为指令周期。
二、选择题（每题2分，共40分）
1.（）半导体二极管的正向导通电阻的大小：
A.为一常数，与工作电流无关
B.不为常数，随电流加大而减小
C.不为常数，随工作电流加大而加大
D.不为常数，随电流加大先减小后加大
2.（）电阻上电压与电流间的相位关系，电容上电压与电流间的相位关系为：
A、电压与电流均同相，无相位差
B、电压与电流均反相，相位差为180º
C、电阻上的电压与电流同相，电容上电流超前于电压90º
D、电阻上的电压与电流同相，电容上电流落后于电压90º
3.（）标称为2p2、103的电容器其容量应分别为：
A、2.2pF、10000pF
B、22pF、10000pF
C、2.2pF、100000pF
D、22pF、100000pF
4.（）标称为51R、473的电阻器，其电阻值应分别为：
A 、51Ω、473Ω
B 、5.1Ω、473Ω
C 、51Ω、47k Ω
D 、5.1Ω、47k Ω
5. （ ）已知电路如图2.1所示，输入为脉宽τ的方波信号，问输出仍为近似不失真的方波，则需满足：
A 、RC>>τ
B 、RC=τ
C 、RC=τ/π
D 、RC<<τ 6. （
）已知RC 电路如图2.2所示，此电路作低通滤波器时的上限截止频率为：
A 、ƒH =1/2πRC
B 、ƒH =1/ RC
C 、ƒH =1/2π√RC
D 、ƒH =1/√RC 7. （
）已知门电路如图2.3所示，其输出信号分别为：
A 、L 1=L 2=0
B 、L 1=L 2=1
C 、L 1=0，L 2=1
D 、L 1=1，L 2=0 8. （
）JK 触发器工作时，若J=K=1，在CP 脉冲作用后，输出Q 的新态为：
A 、Q n+1=J=1
B 、Q n+1=0
C 、Q n+1= Q n
D 、Q n+1= Q n 9. （
）要对0~5V 电压进行A/D 转换，要求能分辨出的最小电压为1.25mV ，则需几位二进制的A/D 转换芯片:
A 、8位
B 、10位
C 、14位
D 、12位 10. （
）已知RLC 电路如图2.4所示，当LC 谐振于输入信号中某一频率时，则电路为何种滤波
器
U o 图2.1
U o 图2.2
A、低通滤波器
B、高通滤波器
C、带通滤波器
D、带阻滤波器
11.（）BJT管作放大时的输入电阻与输出电阻为：
A、均很小
B、均很大
C、前者较小，后者很大
D、前者很大、后者很小
12.（）电压串联负反馈能使放大器的：
A、输出电压稳定，输入电阻加大
B、输出电压稳定，输入电阻减小
C、输出电流稳定，输入电阻加大
D、输出电流稳定，输入电阻减小
13.（）BJT管共集电极放大器的特点是：
A、输入、输出阻抗均很大，输入输出信号同相
B、输入阻抗大、输出阻抗小，输入输出信号同相
C、输入阻抗大、输出阻抗小，输入输出信号反相
D、输入、输出阻抗均很大、输入输出信号反相
14.（）晶体管作放大时，其β值与工作频率ƒ的关系为：
A、β为常数，与ƒ无关
B、β一直随ƒ上升而上升
C、β一直随ƒ上升而下降
D、在低频时，β值基本不变，在高频时β值随ƒ上升而下降
15.（）在数据传输过程中，数据若由串行变至并行或相反，其转换是通过下述电路完成的：
A、数据寄存器
B、移位寄存器
C、锁存器
D、译码器
16.（）RS-232，RS-485接口是什么样的接口：
A、均为标准串行接口
B、均为标准并行接口
C、前者为串行，后者为并行接口
D、前者为并行，后者为串行接口
17.（）示波器带探头时的输入电阻为：
A、100kΩ
B、1MΩ
C、10MΩ
D、2MΩ
18.（）已知某存储芯片的地址线为12根，则其存储容量至少为：
A、1KB
B、2KB
C、4KB
D、8KB
19.
下面哪些种类的存储器不能进行写操作。
A 、Flash B 、FIFO C 、DRAM D 、以上都不对 20. 在数字测量控制领域中，两种最基本、最重要的信号是电压量和频率量。
其中频率量较电压量：
A 、测量精度更高，适合高精度测量
B 、测量速度更快，适合高速测量
C 、抗干扰性强，适合远距离传输
D 、以上都不对
三、简答题（每题7分，共14分）
1、 已知电路如图3.1所示，请回答：
（1） 对应U i 画出U 1信号的波形图（2分）
（2） 若RC 乘积足够大，对应U i 、U 1画出U 0的波形图（2分）
（3） 两个运放所组成的电路各起什么作用？（3分）
2、 已知示波器示波管电子偏转的示意图如图3.2所示，偏转板中心的“X ”为电子束，其运动方
向为垂直进入纸面，被显示的信号加于Y 轴，请回答：
（1） 若X 轴上的电压U X =0，则示波管上呈现什么图形？（2分）
（2） 若要在示波管上呈现Y 轴上所加的信号波形，则X 轴上应加什么波形的信号？
（3） 若要示波管上所显示的信号波形稳定，应对X 轴上的信号提出什么要求？（2分）
四、综合题（每题13分，共26分）
1、 设计一正弦信号源，要求频率范围为10Hz~100kHz ，输出电压可调，带载能力强，波形尽量
不失真，具体要求为：
（1） 画出电路图。
（4分）
（2） 写出振荡频率的计算式。
（3分）
（3） 如何调节信号的频率？（3分）
U o
Y
图3.2 x 图3.1
（4）如何调节输出信号的幅度?（3分）
2、已知OTL功率放大电路如图4.1所示，输入为音频信号，请回答：
（1）此电路工作在什么状态（A、B、C、D类）？放大管的导通角为多少？（4分）（2）电容C的作用是什么？其容量大致为多少？（3分）
（3）在负载不变的条件下，如何提高负载R L所获得的功率（3分）
（4）电路存在什么失真？（3分）。
