消失模认识
消失模认识
1、白区：（1）发泡成型（2）手工成型认识：泡沫模型是生产高品质铸件的首要前提与保证，在生产中要对涉及泡沫模型有关的工段制定相应的操作准则和验
收标准。
要认识到不同品质要求的铸件，要采用不同的泡
沫种类。
对一些铸件要选择合适泡沫珠粒粒度。
消失模泡
沫最重要工艺参数的是泡沫的密度，工艺上希望泡沫密度尽
量低，但是我们也不能过分追求低密度因为泡沫的密度跟强
度，刚度有一定的联系，密度过低不能保证泡沫模型的强度
和刚度，刚度和强度过低会导致泡沫的尺寸和形状的不稳
定。
对密度的选择原则是在保证强度下尽量选择低密度的泡
沫。
发泡成型分为预发泡和成型发泡。
我们要根据不同种类泡沫珠粒选择预发参数和重视预发后的熟化工作。
成型发
泡的模型要进行干燥处理及合理的存放。
在手工制作模型中一定要提高制模水平，以获得良好的表面质量和尺寸。
我们要重视泡沫粘接剂的选择要选择发气
量小容易气化残留物少的粘接效果好具有快干性的粘
接剂。
控制要点：①发泡工艺参数（预发泡，成型发泡）
②泡沫密度、强度、抗变形，发泡剂含量等性能
③泡沫模型的表面质量和尺寸
④泡沫粘结剂的种类及用量
细节：①发泡成型泡沫和手工成型泡沫在上涂料前都需要进干燥处理，在干燥室内最少烘干6小时
②泡沫模型要合理分型减少粘接面，尽量做成一体。
对厚
实结构的模型，可以做成中空结构. 浇冒口系统也可做
成中空结构. 白模粘结成形后，对粘合面的外缘和垂直
角圆根部位要做密封处理，防止涂料进入，保证拥有必
要的铸造圆角。
在保证粘结效果的情况下尽量少用粘结
剂，在重要的加工部位要控制其加入用量。
如果使用铁
钉做固定用物，一定要对其进行除锈处理。
③特别注意浇冒系统与模型的结合部位，此处要控制粘接
剂的用量，要做到无异物，涂层厚度要增加。
浇冒系统
尽可能在箱外组合好，如果不方便装箱，也可在箱内组
合，结合部位必须涂上快干涂料，并用电热吹风机烤干
2黄区㈠涂料的配制㈡涂料的涂刷
认识：消失模涂料是消失模铸造的关键技术之一，涂料的高温强度高温透气性和裂解产物透过涂料层的传递性是涂料最重要的性能参数，实际生产中消失模涂料的透气性上是涂料厚度，真空大小，型砂透
气性等综合因素决定。
理论上涂料的透气性是耐火骨料的粒度及分布
和种类决定的，其粒度越大粒性越接近球形透气性越高。
为了保证高
温强度和高温透气性，消失模铸造涂料一般采用有机、无机混合粘结
剂。
涂料的高温强度是有无机物提供的，有机物在一定范围内可以提
高透气性。
无机物增加涂料透气性减少，有机物的含量要合适，过
低过高都会影响涂料的性能，太低时由于其溶液的粘度低而导致粉料
易沉积,使涂料透气性下降，过高虽然透气性增加但是涂料强度下
降，且过高的透气性容易导致粘砂的出现。
在消失模铸造生产中，生产现场要生产的铸件发生变化以后，与其对应的不同工段的工艺参数也有相应的变化，消失模铸造涂料也应
随之变化,但是实际铸造生产现场的涂料单一很少变动，出现了一种
涂料“包打天下”的局面，因此生产现场经常出现这样或那样不可捉摸
的铸件缺陷，使生产的波动性很大。
．因此针对不同的产品对象及时
调整消失模铸造涂料的性能，对稳定消失模铸造生产是十分必要的。
因此我们要根据不同形状的铸件用采用不同的涂料厚度，要对不同
材质铸件配置不同的涂料。
充分认识涂料的透气性是由涂料的性能
和生产工艺参数共同决定。
控制要点：①涂料原材料的性能、规格型号
②涂料各组分的比例关系
③涂料的混制工艺
④涂料的工艺，工作，物理等性能的检测
细节：①要做好涂料密度的记录，找到密度与涂料厚度的关系
②严格按涂料配料单配置涂料。
③严格把握涂料混制时间及加料顺序，配置涂料前应对
一些原材料进行预处理，对一些原材料要妥善保管。
④保证涂料的纯净性，保持涂料混制设备涂料容器的干
净，做到专物专用。
一些涂料要盛放在非金属容器中。
涂料要及时使用，对过期涂料要及时处理。
⑤干燥室的温度控制在50±5℃湿度小于30% 保持室内
通风透气。
⑥在上涂料时候要认真操作，防止模型变形保证涂料层厚
度均匀对一些容易堆积涂料的地方，要进行处理保证
涂料的均匀性。
⑦涂料一定要等第一遍干透后再上第二遍，模型在烘干的
过程中要合理的放置和支撑防止变形，要经常检查上好
涂料的泡沫模型，对露白处要进行及时的涂刷。
保证涂
料烘透，其烘干时间不小于12小时，并且要防止烘干后
涂料吸潮。
3、黑区：（1）熔炼区（2）造型（3）浇注：认识：消失模铸造的熔炼的要求跟普通铸造一样，主要是浇注温度要比普通铸造高 20-80℃。
消失模造型过程比较简单
但是要考虑到泡沫的特殊性，造型的时候必须采用边加砂
边振动的方式，保证干砂均匀充填模型的各个部分减少模
型变形，在砂箱中要合理布置白模，不能有挤压现象。
要
考虑浇注系统热收缩对铸件的影响，特别是扁平及细长的
铸件。
白模从干燥室取出后，要及时装入型砂里，减少暴
露在空气中的时间，避免涂料吸潮。
消失模浇注属于快浇，浇注温度偏高，速度较快。
其型腔是在真空下泡沫气化后形成的，气体被抽走的同时，
也改变了渣，气的形成与分布。
不纯净的钢水在真空的作
用下充型速度加快，增加了小颗粒夹杂物之间相互碰撞的
几率，易由分散的小颗粒聚集成大颗粒。
在钢水冷却的过
程中，由于抽气的作用产生附壁效应，先流入的钢水被气
流拉向四周涂层上冷却，这部分钢水含杂质量较多。
停留
在铸件表层任意位置，只有一小部分上浮到铸件的上表面。
大颗粒夹杂物是加工面上的白点，这就是消失模生产所要
控制的重点。
所以一定要保证钢液的纯净性。
浇注前要做
好除渣工作，浇注过程中要做好挡渣工作。
浇注过程中做到“慢—快—慢”的浇注节奏。
同时要意识到浇注过程是不可控过程，一旦出现错误既无法挽
回。
在浇注过程中要有统一指挥，要有出现最坏情况的思
想准备和处理方法及预备工具。
一旦出现异常现象可以有
条不纹的处理，将损失降到最低。
理解消失模的工艺上的独特性，其独特性在于白区的操作过程是砂铸所没有的，包括：泡沫的切割或发泡，粘结
组装，上涂料，烘干，装箱造型，密封抽真空。
由于过程的
复杂性，泡沫模型的多次搬运，但是泡沫的强度低，且浇冒
系统在一般都是在上涂料前组装好。
如果没有足够的强度，
容易在搬运和上涂料过程中折断，给后续工作带来麻烦这
些特点决定了铸造工艺不能太复杂，越简单越好。
同时要结
合其充型特点针对不同的铸件采取不同工艺，不能墨守成
规，要顾及本厂的具体情况而定工艺，不可一概而论。
控制要点
①熔炼操作规范的制定
②钢液成分控制及质量保证
③真空系统的选择和稳定（真空泵大小）
④干砂的种类粒形，粒度、含水量含泥量灼烧减量
工艺设计说明
①不能铸出的结构
②确定缩尺（合金与泡沫的缩尺）
③加工部分加工量的留取
④泡沫模型在铸型中的位置
⑤浇注位置的确定
⑥一箱铸件的数量及布置
⑦浇冒系统的设计：浇注系统的尺寸形状布置，冒口的尺寸及形状布置，冷铁的尺寸形状及布置。
⑧浇注规范的确定：浇注温度、浇注时间、负压大
小及维持时间、铸件保温时间、浇冒口切割规范⑨造型工艺：㈠干砂的种类，粒度，品质
㈡造型参数 ; 模型吃砂量，模型
的模型的距离型
砂温度
㈢振动参数：振动频率振动时间
振动幅度
⑩涂料的配置及烘干的规范
细节：①定期对真空泵的进行保养与修理。
对负压砂箱进行抽气检查，保证抽气量，对负压砂箱的抽气管要定期检修，定期更
换隔砂网。
②要重视浇包的打结，提高浇包耐火度。
浇包要做到干净无
杂物浇包要烘烤呈红色或暗红色
③钢液镇静后浇铸，同时要做好除渣挡渣工作，尽量在炉内
脱氧，浇包内要尽量少脱氧
④在出钢过程中要防止钢水被污染，特别是低碳钢、不锈钢
等钢种，尽量用含碳低的覆盖剂进行保温处理
⑤对新用干砂要进行烘干处理。
干砂使用一段时间后要对干
砂进行处理，保证其粒度的一致性和品质。
⑥造型用砂温度不能超过50℃，搬运过程要小心。
装箱时浇
口杯与泡沫直浇道的结合处，要做到无间隙。
向砂箱填砂
时候要谨慎操作不能损坏模型和涂层。
振动前包围白模的型
砂分布要均匀，以免型砂振震时过极流动，使白模变形。
白
模从干燥室取出后，要及时装入型砂里，减少暴露在空气中
的时间防止其吸潮。
浇注时候要遵守“慢—快—慢”的
浇注节奏。
浇注时候防止漏钢现象出现，避免浇注过程中
塑料薄膜损坏，影响真空度大小。
中小件可直接用水玻璃
砂做成浇口杯。
消失模铸造工艺概述
消失模铸造工艺概述消失模铸造工艺是一种常用于复杂零件制造的金属铸造工艺。
它使用可熔解的模具材料制作模具，使得在铸造过程中模具可以完全熔化消失。
该工艺具有精度高、表面质量好、无需二次加工等优点，因而在汽车制造、航空航天等领域得到广泛应用。
消失模铸造工艺的主要步骤如下：1. 设计和制作模具：根据产品设计要求，制作用于铸造的消失模模具。
模具可以由多种材料制作，如石膏、聚苯乙烯泡沫、蜡等。
模具的形状和尺寸应与最终产品一致。
2. 涂覆模具防粘剂：为了防止铸件粘附在模具上，需要在模具表面涂覆一层防粘剂。
这可以提高模具的寿命，并保证无需额外的刀具去除铸件。
3. 模具装配：将模具中的各个部分组装在一起，以确保模具的完整性和稳定性。
在组装过程中，需特别注意精度和尺寸的匹配。
4. 熔化模具：将装配好的模具放入高温熔炉中，使得模具可以完全熔化，形成空腔。
在这一步骤中，消失模具的材料需要有足够的熔点，以确保在后续的铸造中不被熔化。
5. 铸造：将熔融金属（通常是铝合金、钢或铜合金等）注入到熔化的模具空腔中。
熔融金属会填充模具的空腔，形成铸件的形状和尺寸。
6. 冷却和固化：等待铸件在模具中冷却和固化。
时间的长短取决于所使用的金属材料和铸件的尺寸。
7. 分离和清理：一旦铸件充分冷却固化，将模具进行分离和摘除。
由于模具材料已经熔化，因此不需要耗费额外的力量或处理方法来分离铸件。
8. 加工和检验：根据需要，对铸件进行必要的加工，例如去除毛刺、磨光等。
然后进行质量检验，确保铸件符合设计要求。
消失模铸造工艺因其制造所需的模具会完全熔化而得名。
相对于传统的砂型铸造，消失模铸造工艺具有更高的精度和表面质量，减少了许多后续处理工序，提高了生产效率。
虽然该工艺需要较高的成本和较长的制造周期，但在需要制造复杂零件的领域中，其独特的优势使其成为首选的铸造工艺之一。
消失模铸造工艺在近年来得到了广泛的应用和发展。
其主要优势包括高精度、表面质量好、简化制造过程、提高生产效率等。
消失模工艺流程
消失模工艺流程消失模工艺，又称失蜡铸造，是一种常用于制作金属零件的工艺流程。
它通过在模具中注入熔化的金属，然后使其冷却凝固，最终得到所需形状的零件。
这种工艺流程在航空航天、汽车制造、医疗设备等领域都有广泛的应用。
下面将详细介绍消失模工艺的流程及其各个环节。
首先，消失模工艺的第一步是制作模具。
模具通常由耐火材料制成，以承受高温熔化金属的注入。
模具的制作需要根据所需零件的形状和尺寸进行设计，然后使用耐火材料进行浇铸成型。
在模具制作完成后，需要进行烘干和烧结等处理，以确保模具的强度和稳定性。
接下来是蜡模注塑。
在消失模工艺中，需要先制作蜡模，然后将其涂覆在模具的内表面。
蜡模通常由聚乙烯或聚苯乙烯等材料制成，具有良好的流动性和成型性。
通过注塑工艺，将熔化的蜡材料注入模具中，然后冷却凝固，最终得到蜡模。
然后是蜡模组装。
在蜡模制作完成后，需要进行组装，将多个蜡模组合成一个完整的模具。
这个步骤需要非常小心和精细的操作，以确保蜡模组装的准确性和完整性。
通常会使用特殊的胶水或其他粘合剂将蜡模粘合在一起。
接着是蜡模固化。
在蜡模组装完成后，需要进行固化处理，以增强其强度和硬度。
这个步骤通常是通过在特定温度下进行加热处理，使蜡模内部的结构发生变化，从而达到固化的效果。
然后是蜡模脱脱脱脱模。
蜡模固化完成后，需要进行脱模处理，将蜡模从模具中取出。
这个步骤通常是通过加热模具，使蜡模快速融化并流出，从而实现脱模的效果。
脱模后，模具内留下了蜡模的空腔，用于注入熔化金属。
接下来是金属注入。
在蜡模脱模后，需要将熔化的金属注入模具中。
通常会使用特定的设备和工具，将金属加热至熔化温度，然后通过注射或倾倒等方式将其注入模具中。
注入完成后，金属会在模具内部冷却凝固，形成所需的零件形状。
最后是模具破碎。
在金属冷却凝固后，需要将模具进行破碎，取出内部的金属零件。
通常会使用震动或其他力量对模具进行破碎，然后将金属零件取出。
经过清洁和表面处理后，最终得到所需的金属零件。
简述消失模铸造工艺
简述消失模铸造工艺
消失模铸造是一种用于铸造金属零件的常用工艺，它使用消失模具进行铸件成型。
这种工艺的使用可以产生结构复杂、加工尺寸精度高以及外观光洁等高质量的金属铸件。
消失模铸造工艺是一种强有力的工艺，可以在一次模具内进行多种复杂的设计。
消失模铸造的主要发展方向是材料的配比。
消失模具由固体和液体组成，它们的性能也各不相同。
固体为聚脂树脂，加入骨料形成坚硬的模具，而液体则是热可塑性的树脂。
在模具制作过程中，将两种材料精确配比和完美混合，可以使其获得所需的性能和附加值。
消失模铸造工艺的另一个关键点是设计。
除了材料配比外，还要考虑模具的设计，这包括材料的厚度，有无内置支撑结构，表面处理等。
考虑到热分配的问题，还需要预留液体冷却系统。
消失模铸造工艺的主要过程如下：首先，使用3D打印机和CAD 软件制作模具，按照预设信息标准进行精确打印、切削和处理，使液体和固体混合均匀，产生完美的模具。
然后，将待铸件和融化的金属液注入模具以填充模具，形成所需的金属铸件。
最后，进行模具拆解，将铸件从模具中取出，完成整个消失模铸造工艺。
消失模铸造工艺的特点是快速、高效、绿色，它不需要安装工具，不需要浪费资源，也不会对环境造成污染。
消失模铸造工艺的应用范围也越来越广，它已经在汽车、航空航天、家电、信设备等行业得到了广泛应用。
总之，消失模铸造是一种很有效的铸造工艺，它可以实现快速、
高效、绿色、复杂精度高等优点，被广泛应用于各个行业。
消失模铸造技术简介及工艺流程
消失模铸造技术简介及工艺流程消失模铸造技术是一种先进的铸造工艺，它采用可溶解的模具来制作金属零件。
这种技术可以生产出复杂形状和精密尺寸的零件，因此在航空航天、汽车、船舶和其他行业中得到了广泛的应用。
消失模铸造技术的工艺流程主要包括模具制作、浇注、烧结和清理等步骤。
首先，根据零件的设计要求，制作出模具。
这种模具通常由耐火材料和粘结剂混合而成，可以在高温下烧结成坚硬的结构。
然后，在模具中注入熔化的金属，待金属冷却凝固后，可以将模具烧结，使其消失。
最后，清理表面的氧化物和残余物质，得到最终的零件。
消失模铸造技术的工艺流程相对复杂，但是由于其可以生产出高精度和复杂形状的零件，因此在一些特殊领域中得到了广泛的应用。
下面我们将详细介绍消失模铸造技术的工艺流程。
首先是模具制作。
消失模铸造的模具通常由耐火材料和粘结剂混合而成。
这种材料既要能够承受高温下的熔融金属，又要能够在一定温度下烧结成坚硬的结构。
模具的制作需要根据零件的设计要求，精确地制作出模具的内部结构。
这需要高精度的加工设备和技术，以保证最终零件的质量。
接下来是浇注。
在模具制作完成后，需要将熔化的金属注入模具中。
这个过程需要控制好金属的温度和流动速度，以保证金属能够充分填充模具的内部空间，并且不会产生气孔和缺陷。
然后是烧结。
待金属冷却凝固后，需要将模具烧结，使其消失。
这个过程需要在高温下进行，以保证模具的完全燃尽。
烧结后，模具将完全消失，留下金属零件的空腔。
最后是清理。
清理是消失模铸造技术中非常重要的一步。
在烧结后，金属零件的表面会残留一些氧化物和其他杂质，需要通过化学处理或机械加工来清除。
清理后，可以得到最终的零件。
消失模铸造技术的工艺流程虽然复杂，但是由于其可以生产出高精度和复杂形状的零件，因此在一些特殊领域中得到了广泛的应用。
例如，航空航天领域的发动机零件、汽车制造领域的发动机缸体和汽缸盖等都可以使用消失模铸造技术来生产。
相信随着技术的不断进步，消失模铸造技术将会在更多领域得到应用，为工业生产带来更多的便利和效益。
消失模铸造技术简介及工艺流程
汇报人：
CONTENTS
PART ONE
PART TWO
消失模铸造技术是一种先进的铸造工艺，通过使用可发性聚苯乙烯泡沫塑料模型代替 传统的砂型，实现铸件的成型。
消失模铸造技术的优点包括：生产效率高、铸件质量好、尺寸精度高、表面光洁度 好等。
检验：检查铸件的质量和尺 寸是否符合要求
PART FOUR
发动机缸体：消失模铸造技术可以生产出高精度、高强度的发动机缸体，提高发动机的性能和 寿命。
变速箱壳体：消失模铸造技术可以生产出高强度、高精度的变速箱壳体，提高变速箱的耐用性 和稳定性。
底盘部件：消失模铸造技术可以生产出高强度、高精度的底盘部件，提高汽车的行驶稳定性和 安全性。
检查：检查砂型是 否满足要求，如有 问题及时调整
浇注：将熔融的金 属液注入模具中， 形成铸件
冷却：金属液在模 具中冷却凝固，形 成铸件
脱模：将铸件从模处 理，提高表面质量
清理：去除铸件表面的砂粒 和残留物
脱箱：将铸件从模具中取出
打磨：对铸件表面进行打磨， 使其光滑平整
PART FIVE
绿色环保：采用环保材料，减少污染，提高环保性能 智能化：引入自动化、智能化技术，提高生产效率和质量 复合材料：开发新型复合材料，提高产品性能和寿命 3D打印：结合3D打印技术，实现个性化、定制化生产 数字化：利用数字化技术，实现生产过程的实时监控和优化 轻量化：研发轻量化材料和工艺，降低产品重量，提高性能
车身部件：消失模铸造技术可以生产出高强度、高精度的车身部件，提高汽车的美观性和安全 性。
制造复杂形状的零件 提高零件的精度和表面质量 降低生产成本和周期
消失模铸造的原理

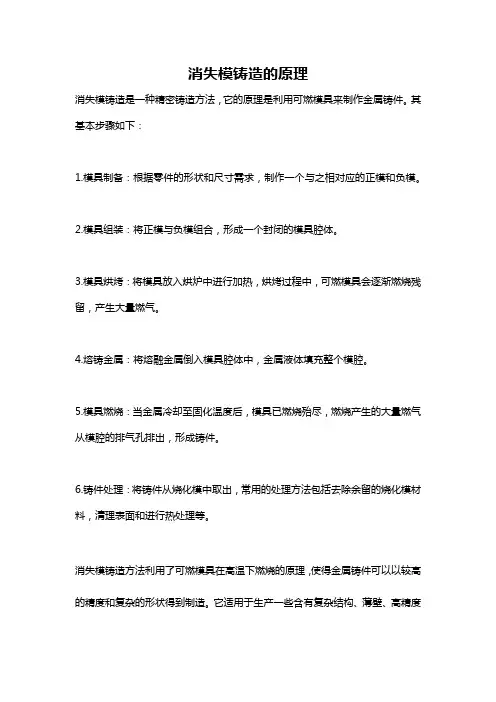

消失模铸造的原理
消失模铸造是一种精密铸造方法，它的原理是利用可燃模具来制作金属铸件。
其基本步骤如下：
1.模具制备：根据零件的形状和尺寸需求，制作一个与之相对应的正模和负模。
2.模具组装：将正模与负模组合，形成一个封闭的模具腔体。
3.模具烘烤：将模具放入烘炉中进行加热，烘烤过程中，可燃模具会逐渐燃烧残留，产生大量燃气。
4.熔铸金属：将熔融金属倒入模具腔体中，金属液体填充整个模腔。
5.模具燃烧：当金属冷却至固化温度后，模具已燃烧殆尽，燃烧产生的大量燃气从模腔的排气孔排出，形成铸件。
6.铸件处理：将铸件从烧化模中取出，常用的处理方法包括去除余留的烧化模材料，清理表面和进行热处理等。
消失模铸造方法利用了可燃模具在高温下燃烧的原理，使得金属铸件可以以较高的精度和复杂的形状得到制造。
它适用于生产一些含有复杂结构、薄壁、高精度
或高温合金的零部件。
消失模铸造技术简介
消失模铸造技术简介消失模铸造我国称真空实型铸造，美国人称消失模或气化模铸造，国际上称EPC工艺。
什么是消失模铸造?消失模铸造是用泡沫模型代替金属或木模，造型后模样不取出，呈实体型腔，即一个与铸件形状完全相似的泡沫模型保留在铸型内，形成“实型”铸型，而不是传统砂型的“空腔”铸型，在浇金属液时，泡沫模型在高温金属液体作用下不断分解气化，产生金属——模型的置换过程，而不象传统“空型”铸造是一个金属液体的充填过程；最终模样气化得到铸件。
与传统的砂型铸造技术相比，消失模铸造技术具有较强的工艺优势，因此被国内外铸造界誉为“二十一世纪的铸造技术”和“绿色的铸造工程”。
我国曾在“七五”、“八五”、“九五”三个五年计划中把此项技术列入机械行业推广项目。
我国有铸造厂(车间)二万余个，绝大部分采用传统的砂型铸造，劳动强度大，工人易得矽肺病(环境污染严重)，废晶率高；其产品完全靠生产面积扩展：产品质量好坏很大程度依赖操作工人的技术水平，培养一批三级以上造型工队伍至少5-10年。
过去消失模铸造在我国一直发展缓慢，其主要原因是许多外部客观条件不成熟，比如“一汽”早年引入一条生产线，生产10万件／年铝合金轿车进气管，从胶粘剂到制泡沫模EPS(铸造用聚苯乙烯粒珠)原材料和生产线设备均要靠进口供应，成本较高，再加上消失模铸造对于大多数企业来讲属于新事物。
目前，由于国家重视以及国内化工业科技发展，发展消失模铸造技术所需的各种设备、原材料全部国产化，基本能够满足消失模铸造要求，因此，近几年消失模铸造技术在国内铸造业发展很快。
消失模铸造(EPC)工艺特点1、形状尺寸与铸件完全相似的泡沫塑料模样保留在铸型内铸型，而不是传统砂型的“空腔”铸型。
2、使用无粘结剂的干砂，振动造型。
3、浇注时，泡沫塑料模型在高温液体金属作用下不断气化分解，产生金属——模样的置换过程，而不象传统“空腔”铸造是一个液体金属的充填过程．制作一个铸件，就要“消失”掉一个泡沫塑料模型。
《消失模铸造简介》课件
对铸件表面进行清理，去除多余的砂粒和杂物，进行后续加 工处理。
03
消失模铸造材料选择
铸铁
灰铸铁
具有良好的铸造性能和切削加工性能 ，广泛应用于汽车、拖拉机、机床等 机械制造业。
球墨铸铁
具有较高的强度和塑性，适用于制造 受力较复杂、要求承受冲击、耐磨损 的零件。
铸钢
碳素铸钢
具有良好的韧性和塑性，适用于制造要求承受较大载荷和冲击的零件。
未来发展趋势
技术进步
随着技术的不断进步，消失模铸造工艺 将更加成熟，生产效率更高，成本更低
。
智能化发展
随着智能化技术的不断发展，消失模 铸造工艺将逐步实现智能化生产，提
高生产效率和产品质量。
环保要求提高
随着环保要求的不断提高，消失模铸 造工艺将更加注重环保方面的研究和 改进。
应用领域拓展
随着消失模铸造工艺的不断完善和应 用领域的拓展，该工艺将在更多领域 得到应用和推广。
优势分析
高效节能
消失模铸造工艺能够显 著提高生产效率，减少 能源消耗，降低生产成
本。
轻量化设计
由于该工艺能够实现近 净成形，因此可以减少 后续加工量，降统铸造方法难以 实现的复杂结构，提高
产品性能。
环保
该工艺减少了废砂、废 渣的产生，降低了对环
境的污染。
由于塑料泡沫模型在高温下气化消失，不 会对金属零件产生任何残留，因此可以获 得高精度的金属零件。
适用范围广
低成本
消失模铸造技术可以应用于各种金属材料 ，如铸铁、铸钢、铝合金等，适用于生产 各种复杂形状的金属零件。
消失模铸造技术可以大幅度减少材料浪费 和加工成本，提高了经济效益。
消失模铸造的应用领域
消失模铸造名词解释
消失模铸造名词解释
消失模铸造是一种先进的铸造技术,也被称为无模具铸造或虚拟模具铸造。
它是通过将铸造模具隐藏在消失模铸造机的内部而实现的。
与传统铸造相比,消失模铸造有许多优点,包括生产效率高、质量稳定、减少废料、节约能源等。
消失模铸造的模具是一个特殊的机器结构,由多个部分组成,包括支撑系统、冷却系统、气体供应系统等。
当铸造过程开始时,模具会由机器人或手动移动到铸造区域,然后通过气体或液体冷却系统进行冷却,确保模具内部完全干燥。
当铸造过程结束时,模具会自动从铸造区域中消失,留下成功的铸件。
消失模铸造的优点包括:
1. 生产效率高:消失模铸造机可以快速生产大量的铸件,减少了生产时间和成本。
2. 质量稳定:由于模具是隐藏在消失模铸造机内部的,因此铸件的质量非常稳定。
3. 减少废料:消失模铸造可以避免铸造废料的产生,减少了浪费和成本。
4. 节约能源:消失模铸造过程中,模具的加热和冷却系统可以节省能源。
消失模铸造是一种先进的铸造技术,具有许多优点,可以用于制造各种不同类型的铸件,包括汽车、航空航天、船舶、电子等各个领域。
随着消失模铸造技术的不断发展和完善,它将在未来的制造领域中发挥越来越重要的作用。
什么是消失模铸造
什么是消失模铸造一、什么是消失模铸造？消失模铸造技术是将与铸件尺寸形状相似的发泡塑料模型粘结组合成模型簇,刷涂耐火涂层并烘干后,埋在干石英砂中振动造型,在一定条件下浇注液体金属,使模型气化并占据模型位置,凝固冷却后形成所需铸件的方法。
对于消失模铸造,有多种不同的叫法。
国内主要的叫法有“干砂实型铸造”、“负压实型铸造”,简称EPC铸造。
国外的叫法主要有：Lost Foam Process (U.S.A)、P0licast Process(Italy)等。
与传统的铸造技术相比,消失模铸造技术具有与无伦比的优势,因此被国内外铸造界誉为“二十一世纪的铸造技术”和“铸造工业的绿色革命”。
二、国外消失模铸造的发展简史？1956年美国人H.F.SHOYER开始了将聚苯乙烯泡沫塑料用于铸造的试验,并获得成功,引起了人们极大的兴趣,1958年以专利的形式公布于众,当时称之为“无型腔铸造”。
起初,该法只是用来制造金属雕像等艺术品铸件,以后经过许多实践和探索,1962年西德从美国引进专利,消失模铸造法才开始被开发,并在工业上得到应用。
1964年美国的T.R.SMITH发表了使用无粘结剂干砂造型生产消失模铸件的专利。
到了1967年,采用普通粘土砂和自硬砂的消失模铸造法获得了成功,并在许多国家得到了应用,生产了成千上万吨铸件,但无粘结剂干砂实型铸造却没得到发展,仍处于探索阶段。
在整个六十年代直至七十年代,消失模铸造法仅限于单件小批生产,典型产品是汽车模具、机器底座、艺术品等。
1968年,德国人E.KRYZMOWSKI在砂箱内抽成负压进行浇注,取得了专利,即现在的消失模铸造。
八十年代以前,由于专利的制约,生产中使用无粘结剂干砂消失模铸造受到限制；铸造界与其他产业部门协调不够；由于工艺不当、型砂和涂料不合适以及模型质量不高所导致的实型铸件外观及内在质量不够好,造成了一部分人的等待、观望甚至怀疑的态度,使得消失模铸造法发展缓慢。
